Как правильно подключить вольтметр

Литература и документация

Литература

  • Справочник по электроизмерительным приборам ; Под ред. К. К. Илюнина — Л.:Энергоатомиздат, 1983
  • Справочник по радиоизмерительным приборам : В 3-х т.; Под ред. В. С. Насонова — М.:Сов. радио, 1979

Нормативно-техническая документация

  • ГОСТ 8711-93 (МЭК 51-2-84) Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
  • ГОСТ 8.006-72, ГОСТ 8.012-72, ГОСТ 8.117-82, ГОСТ 8.118-85, ГОСТ 8.119-85, ГОСТ 8.402-80, ГОСТ 8.429-81, ГОСТ 8.497-83 — методики поверки вольтметров разных видов
  • ТУ Тч2.710.010 Вольтметры универсальные цифровые

Классификация приборов

Вольтметр представляет собой устройство, которое используется в электрике наряду с амперметром или омметром. Прибор можно подсоединять напрямую к источнику электроэнергии или параллельно нагрузке. Уже по одному названию прибора даже начинающий домашний мастер сможет точно сказать, для чего нужен вольтметр. Для классификации этих устройств используется многоступенчатая система.

В соответствии с назначением

Если на корпусе измерителя имеется маркировка В2, то он предназначен для использования в электроцепях постоянного тока. Также есть устройства для измерения переменного напряжения, обозначаемые В3.

Типов вольтметров в соответствии с назначением:

  1. Фазовые. Предназначены для определения показателей квадратурных составляющих основной гармоники электрического тока и маркируются — В5.
  2. Универсальные — маркировка В7. Позволяют снимать показания в любых электрических цепях. Многие модели комплектуются набором шунтов для обеспечения безопасного подсоединения.
  3. Импульсные — В4. Эти измерители нашли широкое применение благодаря своим функциональным возможностям. С их помощью можно обнаружить импульсные помехи в электросети.
  4. Измерители селективного поиска частот. Эти приборы имеют самые большие габариты и позволяют обрабатывать сложные сигналы, выделяя из них гармонические элементы. Часто они могут выглядеть как радиоприемники.

Все эти виды вольтметров широко используются в быту или промышленности.


Вольтметр для автомобиля на 12 24 Вольт подключить digital voltmeter DC 30V

По внешним признакам

Измерители напряжения можно разделить на три большие группы. Среди них наибольшими габаритами обладают стационарные.

Они предназначены для постоянного мониторинга показателей электрических сетей. Это бывает необходимо для поддержания бесперебойной работы различного оборудования. Эти устройства отличаются высокой чувствительностью и точностью измерений.

Приборы, которые монтируются в электрошкафах, называются щитовыми. В сравнении со стационарными, они имеют меньшие размеры. Переносные (автономные) измерители благодаря небольшому весу и габаритам максимально удобны в транспортировке, поэтому они получили широкое распространение в быту. Также эти измерители оснащены щупами для быстрого снятия показаний.

Про Вольтметр и его подключение

Диапазон и способ измерения

Необязательно быть профессиональным электриком, чтобы знать, в чем измеряется напряжение. Основной единицей является Вольт (В). Однако в электроцепях напряжение может быть различным.

Все измерители напряжения можно разделить на несколько групп в соответствии с диапазоном снимаемых значений:

  1. микровольтметры — позволяют измерять миллионные доли вольта;
  2. милливольтметры — способны фиксировать тысячные доли единицы измерения напряжения;
  3. киловольтметры — предназначены для определения большого напряжения, измеряемого в кВ.

Измерители могут быть электромеханическими (стрелочными), а также электронными (цифровыми). Устройства первого типа оснащены цифровой шкалой и стрелкой, закрепленной на раме с обмоткой. Они обладают определенной чувствительностью. Это коэффициент зависимости между фактическим электронапряжением в цепи и углом поворота стрелки.

Устройство вольтметра электронного типа предполагает наличие дисплея для отображения снятых показаний.


ВОЛЬТМЕТР-АМПЕРМЕТР ТЕСТ, КАЛИБРОВКА, СХЕМА ПОДКЛЮЧЕНИЯ. АЛИЭКСПРЕСС

Что измеряют вольтметром

Вольтметр — прибор, предназначенный для измерения напряжения электрического тока в цепи. Его название происходит от единицы измерения напряжения — Вольта и традиционного для всех измерительных приборов окончания «метр». Для начала его использования нужно всего лишь включить его в сеть. Сразу после этого он начнет показывать параметр напряжения.

Погрешности возможны в любых даже современных инструментах. Без них никуда, но они незначительны. Чтобы погрешность стремилась к нулю нужно, чтобы внутреннее сопротивление прибора стремилось к бесконечности. Если этого не будет, то влияние на прибор цепи, к которой он подключен, неизбежно. Конечно, такого сопротивления быть не может, как и идеальных вольтметров.

Формулы напряжения в 1 Вольт

Стоит разобраться с понятием «напряжения» подробнее. Это необходимо для того, чтобы понять принцип работы приборы. Все знают еще со школы, что напряжение равно силе тока умноженной на сопротивление участка цепи.

Формула проста, но не дает точного понимания понятия. Ток остается невидимым, а напряжение — простыми цифрами. Для простоты понимания можно привести пример с простыми вещами, которые могут наблюдаться каждый день. Например, при движении воды по речке и водопаду, напряжение будет соответствовать высоте, то есть разности уровней воды. В сети все то же самое и напряжение определяет воображаемый напор воды. Если не будет напряжения, то не будет и тока. Аналогично и воде: если разность уровней будет нулевой, то вода не будет двигаться.

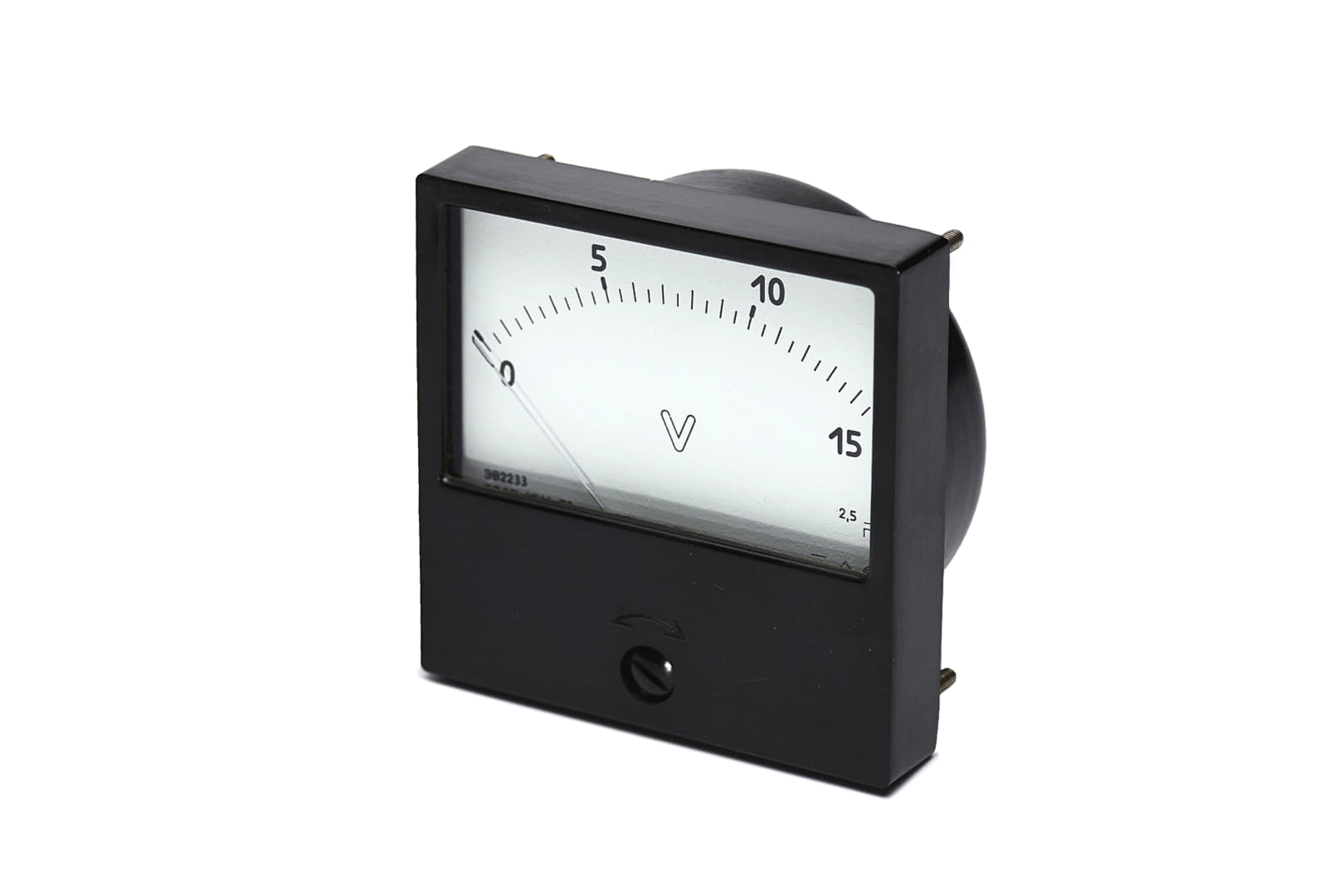

Современный стрелочный вольтметр

Важно! Шкала прибора отмечена латинской буквой «V». Это внешне отличает его от амперметра и других приборов

Других отличий между ними мало. Они вполне могут выглядеть практически одинаково.

Диапазон измерения прибора может быть разным. Устройства для слабой сети показывают максимум 5 Вольт, а промышленные аппараты — до 1000 Вольт. Все зависит от его предназначения.

Вам это будет интересно   Проверка диода

Прибор времен СССР

Характеристики приборов

Конструкция амперметра достаточно проста: стрелка с катушкой, находящейся в поле постоянного магнита. Принцип функционирования рассматриваемого устройства крайне прост: во время его включения по катушке будет течь электроток. Под воздействием силы Ампера катушка будет поворачиваться до того момента, пока упругость возвратных пружин не совпадет с силой Ампера.

Вам это будет интересно Особенности прокалывающего зажима СИП

Нормальное функционирование вольтметра возможно при температурных показателях воздуха не более 25 — 30 градусов с влажностью до 80% и атмосферным давлением 650 — 800 мм ртутного столба. Частота питающей электросети составляет 50 Гц и имеет показатели напряжения 220В (частота не более 400 Гц). На показатели замеров значительное воздействие окажет форма кривой переменного напряжения электросети.

Возможности приспособления оценивают посредством таких параметров и величин:

  • Сопротивление рассматриваемого устройства.
  • Диапазон замеряемых показателей напряжения.
  • Категория точности замеров.
  • Диапазон границ частоты напряжения в переменной цепи.

Типы и виды вольтметров

Все вольтметры можно разделить по: принципу действия, назначению, способу применения и конструкции.

По принципу действия устройства делятся на группы:

  • Вольтметры электромеханические.
  • Электронные вольтметры.

Рассмотрим конкретно каждую группу.

Электромеханические и электронные вольтметры

Эти измерительные приборы являются устройствами прямого преобразования. Измеряемая величина в них преобразуется напрямую в показания на шкале устройства отсчёта. Она предназначена для визуальной оценки измеряемого напряжения.

Шкала выглядит как последовательность отметок с числами и составляет неподвижную часть прибора. Расстояние между двумя соседними отметками — цена деления шкалы. Шкалы могут быть линейными и нелинейными, односторонними (о расположена у начала) и двусторонними (о расположена в середине). На шкале обычно наносится число, обозначающее класс точности прибора.

Подвижная часть устройства состоит из рамки, находящейся между полюсов постоянного магнита. По обмотке рамки протекает ток. С подвижной рамкой связана стрелка, по величине угла отклонения которой можно по шкале оценить значение измеряемого параметра. Этот угол напрямую зависит от тока, протекающего через обмотку рамки, а значит и от величины напряжения, которое измеряется.

Такие приборы используют для измерения магнитоэлектрический метод. Он наиболее часто используется в электромеханических приборах для измерения различных физических величин.

Следует отметить, что такие приборы отдельно используются довольно редко. Как правило, они являются составной частью более сложных по схемному исполнению устройств.

Кроме, магнитоэлектрического способа измерения в электромеханических приборах используют и другие: электромагнитный, электродинамический, ферродинамический, термоэлектрический, способ выпрямления.

Применение этих приборов исходя из требований, предъявляемых к измерителям напряжения, более предпочтительно, чем электромеханических. А требования эти таковы — уменьшение методической погрешности измерения.

Для измерения напряжений в различных точках схемы вольтметр подключают параллельно измеряемой цепи. Поэтому его использование не должно искажать реальную картину. Он не должен шунтировать участок схемы, следовательно, его входное сопротивление должно быть большим (в идеале стремиться к бесконечности).

Возможные аналоги

Входное напряжение, величину которого необходимо измерить, поступает на масштабирующее устройство. Оно выполнено в виде многопредельного резисторного делителя высокого класса точности. Количество резисторов соответствует количеству диапазонов измерения напряжения.

Рассмотрим несколько вольтметров разных производителей

1. В3-57 — микровольтметр Измерительное устройство модели В3-57 — вольтметр-преобразователь среднеквадратич. показаний. Разработан для замеров среднеквадратич. значения напряжений произвольной формы и их линейного преобразован. в напряжение постоян. тока. Шкала прибора промаркирована в среднеквадратич. значениях напряжения и децибелах (от 0 дБ и до 0,775 В). Используется при контроле и наладке разнообразных радиотелетехнических устройств и средств связи, вычислении частотных характеристик широкополосных аппаратов, обследованиях шумовых устойчивых сигналов и т. д.

Основные техданные:

— Пределы замеров напряжений 10 мкВ — 300 В с граничными зонами: 0,03-0,1-0,3-1-3-10-30-100-300мВ 1-3-10-30-100-300В

— Границы частот 5 Гц — 5 МГц

— Допустимая погрешность, %: ±1 (30-300 мВ), ±1,5 (1-10 мВ), ±2,5 (0,1-0,3 мВ и 1-300 В), ±4 (0,03 мВ)

— Входное сопротивл.5 МОм ±20%

— Входная емкость: 27пФ (0,03-300 мВ) и 12 пФ (1-300 В)

— Напряжение на выходе линейного преобразоват. 1 В

— Сопротивление на выходе линейного преобразоват. 1 кОм ±10%

— Предельный коэфф. амплитуды сигнала 6*(Uk/Ux)

Recommended Posts

После описанной переделки весь этот ток будет потребляться от внешнего источника питания, не нагружая измеряемую цепь. Многие, кто сталкивался с такими приборами жалуются на плохое качество калибровочных резисторов.

Без него прибор просто сгорит.

К зарядному устройству Любители самостоятельно конструировать зарядные устройства по достоинству оценят возможность наблюдать за вольтами и амперами сети, без помощи громоздких переносных приборов. При таком шунте прибор измеряет ток до 10А А для опроса, то есть, последовательного переключения, используются общие анодные выводы.

За большим количеством товаров, не всегда получается найти надежный и недорогой экземпляр. Резистором R4 устанавливают показания прибора на ноль, при отсутствии входного напряжения А резистором R5 выставляют предел измерения так, чтобы результат измерения соответствовал реальному, то есть, можно сказать, им калибруют прибор. Применение измерительных трансформаторов позволяет расширить пределы измерения приборов, то есть появляется возможность измерять большие напряжения и токи при помощи низковольтных и слаботочных приборов.

Схема цифрового вольтметра

По этому углу отклонения определяют величину тока амперметра. Тонкий красный соединяется с плюсом стороннего источника.

Микросхема САЕ Но существуют и другие микросхемы аналогичного действия. Амперметр обычно подключают в разрыв минусового провода после вольтметра. Красный соединяется с нагрузкой, а после с питанием. Измерительный трансформатор напряжения Чтобы измерить переменное напряжение применяют трансформатор напряжения.

Чтобы еще больше расширить пределы измерения вольтметров, применяют делители напряжения. Как уже сказано, выходную схему можно сделать на любом дешифраторе и соответствующих индикаторах. Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов. Принципиальная схема вольтметра Теперь ближе к схеме. Останется умножить измеренное напряжение на коэффициент трансформации измерительного трансформатора напряжения.

На этом рисунке изображена схема подключения китайского вольтметра амперметра второй модели к регулируемому блоку питания. Это делается для того, чтобы при измерении на прибор приходилось напряжение, соответствующее номиналу прибора, то есть не превышало бы предел на его шкале.

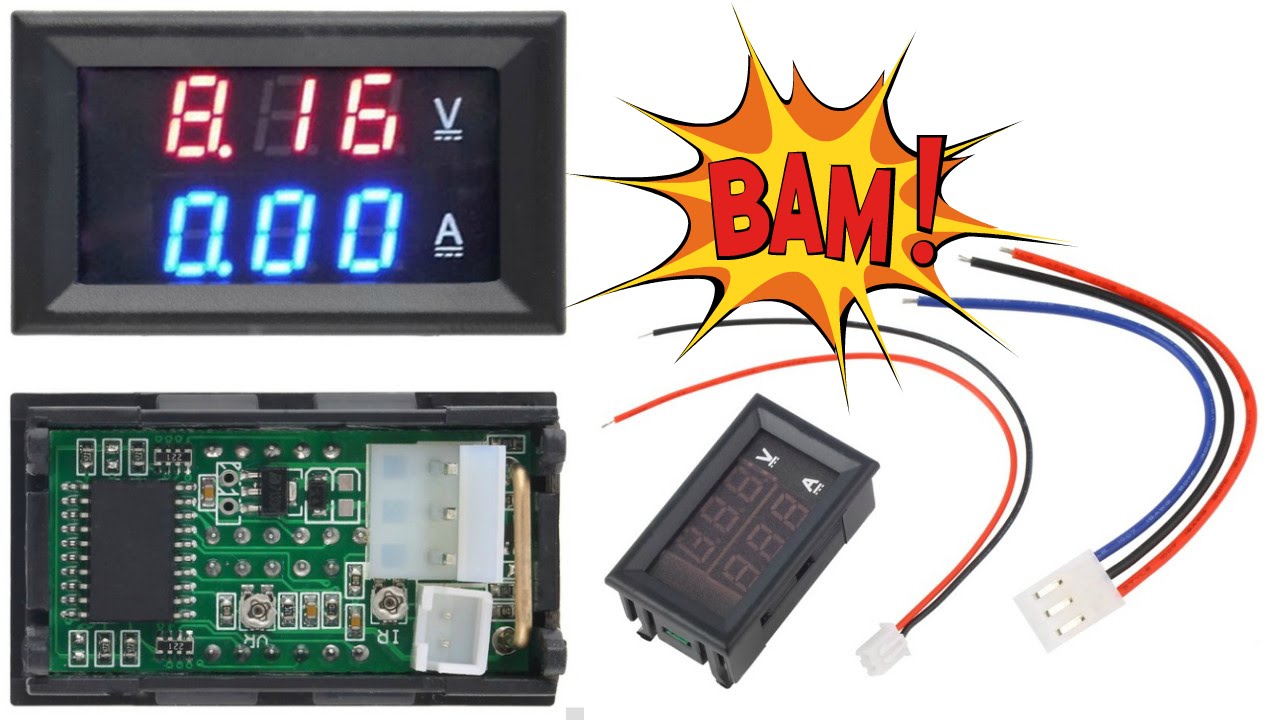

Вольтметр 100V + амперметр 50А подключаем шунт digital voltmeter ammeter


Вольтметр 100V + амперметр 50А подключаем шунт digital voltmeter ammeter

Полезные советы

Если домашний электрик решил приобрести амперметр промышленного производства, следует выбирать прибор с мелкой калибровкой, потому что он будет более точным. Тогда, возможно, не понадобится и самодельный шунт.

При работе с тестером следует соблюдать элементарную технику безопасности. Это поможет избежать серьезных травм, вызванных поражением электрическим током.

Если тестер систематически «зашкаливает», использовать его не стоит.

Возможно, что прибор или неисправен, или не способен показать правильный результат измерений без дополнительного приспособления. Лучше всего приобретать современные амперметры отечественного производства, потому что они лучше подходят для тестирования электроприборов нового поколения. Перед тем как начинать работу с тестером, следует внимательно прочитать инструкцию по эксплуатации.

Шунт — прекрасный способ оптимизировать работу домашнего электрика по тестированию электрических цепей. Для того чтобы сделать это устройство своими руками, понадобятся только исправный тестер промышленного производства, подручные материалы и элементарные познания в области электрики.

Микросхема СА3162Е для цифровых вольтметра и амперметра

То есть пределы измерения прибора зависят от величины добавочного резистора.
В сварочных трансформаторах используется обратный процесс — понижают напряжение для повышения сварочного тока.
Для того чтобы по показанию вольтметра определить напряжение на зажимах приемника энергии или генератора, необходимо его зажимы соединить с зажимами вольтметра так, чтобы напряжение на приемнике генераторе было равно напряжению на вольтметре рис. Вольтметр не работал никак вообще.
В приборах, рассчитанных на переменный ток , ток пропускается через специальным способом установленную проволоку, отчего она нагревается, тем самым меняет свой размер, что и отображает индикатор. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины для пробы удобно мм и лучше красного цвета Выпаять СМД резистор Третье. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё—всё понял. И редко опускается ниже 6V, разве только падает до нуля при полном отключении.
В случае резкого падения показаний вольтметра появляется возможность принять соответствующие контрмеры и избежать непредвиденной остановки двигателя. С помощью второго двух пинового разъема на ампер — вольтметр подается питание, которое может быть в диапазоне от 4.

Принцип действия вольтметра в автомобиле


Добавочный резистор И чтобы расширить пределы измерения вольтметра, последовательно с его рабочей обмоткой включается добавочный резистор, чтобы только часть измеряемого напряжения приходилась бы непосредственно на измерительную обмотку прибора, пропорционально ее сопротивлению. Но при пользовании этим блоком питания, напряжение на выходе, по прежнему, приходилось выставлять ориентируясь по показаниям мультиметра, включенным как вольтметр. Эти выводы тоже сделаны по схеме с открытым коллектором. В заключение фотоснимок устройства для зарядки аккумуляторов, изготовленного из компьютерного блока питания со встроенным вольтметром-амперметром.

Более техническое определение вольтметра звучит так: гальванометр с большой чувствительностью, значительным сопротивлением, оборудованный табло, на котором отображаются показатели разности потенциалов, или электровозбудительный показатель в вольтах. Если в блоке питания в цепь выходного тока поставить измерительный резистор величиной 0, Ома, то при протекании по нему тока в 1А, на измерительном резисторе упадет напряжение 0, В. Потенциал же на фазовом выводе меняется с положительного до отрицательного с частотой 50 Гц, го есть ток под нагрузкой будет менять свое направление 50 раз в секунду. Подсоединение прибора выглядит так. Поэтому их можно подключать непосредственно к контактам замка зажигания без риска подгорания контактов.

Аппарат переменного тока в сети постоянного работать не будет, но устройство для измерения постоянного напряжения, если включить его через диодный мост, можно подключить в сеть переменного тока с потерей точности. Измерительные трансформаторы на схемах изображают как обычные трансформаторы. Таким образом, сопротивление амперметра должно быть малым и тем меньшим, чем больше его номинальный ток.
Вольтметр и его подключение

Как подключается к аккумулятору?

Для успешного контроля состояния заряда аккумулятора автомобиля необходимо знать, как можно подключить вольтметр и осуществить правильную расшифровку его измерений. Со времени появления автомобилей, где за контроль над системами отвечает бортовой компьютер, необходимость в отдельном устройстве отпала. Но такие машины может позволить себе не каждый. Да и не везде в таких машинах реализована функция наблюдения за состоянием заряда аккумулятора

А в зимнее время — это будет крайне важно

Большинство устройств, которые сегодня можно найти на рынке, для подключения в автомобиль имеют 2 или 3 провода для подключения к сети. В последнее время появились и 4-контактные модели. Но, как правило, большинство имеет три провода, так что остановимся на рассмотрении маркировки именно 3-проводных моделей:

  • провод красного цвета будет означать плюс;
  • черный – минус;
  • белый будет отвечать за отключение и включение прибора, а также за управление яркостью подсветки.

Иногда случается так, что прибор светит очень тускло или вообще не работает. Причиной этого является чуть другая маркировка кабелей. В таком случае белый провод будет минусом, а черный – управлять прибором. Датчик напряжения ставится на место, где обычно располагаются часы, но в ряде случаев бывает так, что свободного места нет на приборной панели, поэтому приходится делать специальное отверстие.

Но мы рассмотрим, как это осуществить на примере вольтметра, что оснащен импульсным стабилизатором. Корпус устройства может иметь поверхность рельефного типа. То есть речь о том, что рамка вокруг дисплея будет выступать над поверхностью автомобильной панели. Из-за этого вольтметр не будет проваливаться внутрь и станет скрывать неровности краев самодельного отверстия.

Обычно подключение вольтметра производится посредством трех контактов, что располагаются на корпусе датчика. Тогда для этого еще понадобится четырехжильный кабель от обычного компьютерного дисковода. Широкий разъем IDE-формата отрезается, а остальные провода прикрепляются при помощи пайки к контактам проводки автомобиля. Четырехпиновый контакт обеспечивает отличное соединение и, если в этом есть необходимость, позволяет быстро и без каких-либо серьезных усилий и временных затрат осуществить замену вольтметра, если он вышел из строя.

В следующем видео вы узнаете, как установить вольтметр в автомобиль.

«>

Электроизмерительные приборы (амперметры и вольтметры) серии Э47

Применяются в низковольтных комплектных устройствах в распределительных электрических сетях жилых, коммерческих и производственных объектов.

Амперметры Э47 — аналоговые электромагнитные электроизмерительные приборы — предназначены для измерения силы тока в электрических цепях переменного тока.

Вольтметры Э47 — аналоговые электромагнитные электроизмерительные приборы — предназначены для измерения напряжения в электрических цепях переменного тока.

Широкий диапазон измерений: амперметры до 3000 А, вольтметры до 600 В. Класс точности 1.5.

Амперметры, рассчитанные на измерение токов выше 50 А подключают к измеряемой цепи через трансформатор тока с номинальным вторичным рабочим током 5 А.

Принцип действия амперметров и вольтметров серии Э47

Амперметры и вольтметры Э47 относятся к приборам с электромагнитной системой. В составе имеют круглую катушку с помещенными внутрь подвижным и неподвижным сердечниками. При протекании тока через витки катушки, создается магнитное поле, намагничивающее оба сердечника. Вследствие чего.

одноименные полюса сердечников отталкиваются, и подвижный сердечник поворачивает ось со стрелкой. Для защиты от негативного влияния внешних магнитных полей, катушка и сердечники защищены металлическим экраном.

Принцип действия приборов магнитоэлектрической системы основан на взаимодействии поля постоянного магнита и проводников с током, а электромагнитной — на втягивании стального сердечника в неподвижную катушку при существовании в ней тока. Электродинамическая система имеет две катушки. Одна из катушек, подвижная, укрепляется на оси и располагается внутри неподвижной катушки.

Принцип действия прибора, возможность его работы в тех или иных условиях, возможные предельные погрешности прибора могут быть установлены по условным обозначениям, нанесенным на циферблат прибора.

Например: (А) — амперметр; (~) — переменный ток в пределах от 0 до 50А; () — вертикального положения, класс точности 1,0 и т.д.

Измерительные трансформаторы тока и напряжения имеют ферромагнитные магнитопроводы, на которых располагаются первичные и вторичные обмотки. Число витков вторичной обмотки всегда больше первичной.

Зажимы первичной обмотки трансформатора тока обозначают буквами Л1 и Л2 (линия), а вторичной — И1 и И2 (измерение). По правилам техники безопасности один из зажимов вторичной обмотки трансформатора тока, так же, как и трансформатора напряжения, заземляют, что делается на случай повреждения изоляции. Первичную обмотку трансформатора тока включают последовательно с объектом, у которого проводят измерения. Сопротивление первичной обмотки трансформатора тока мало по сравнению с сопротивлением потребителя. Вторичная обмотка замыкается на амперметр и токовые цепи приборов (ваттметр, счетчик и т. д.). Токовые обмотки ваттметров, счетчиков и реле рассчитывают на 5А, вольтметры, цепи напряжения ваттметров, счетчиков и обмоток реле — на 100 В.

Сопротивления амперметра и токовых цепей ваттметра невелики, поэтому трансформатор тока работает фактически в режиме короткого замыкания. Номинальный ток вторичной обмотки равен 5А. Коэффициент трансформации трансформатора тока равен отношению первичного тока к номинальному току вторичной обмотки, а у трансформатора напряжения — отношению первичного напряжения ко вторичному номинальному.

Сопротивление вольтметра и цепей напряжения измерительных приборов всегда велико и составляет не менее тысячи Ом. В связи с этим трансформатор напряжения работает в режиме холостого хода.

Показания приборов, включенных через трансформаторы тока и напряжения, необходимо умножать на коэффициент трансформации.
