Как правильно подключить автоматы в электрическом щите

Подключение двухполюсного и трёхполюсного автоматов

Принцип подключения двухполюсного и трёхполюсного автоматов точно такой же, как и в случае с однофазным пакетником. И если возник вопрос как подключить трёхфазный автомат, то следует выполнить все те операции, которые проводились с аппаратом, рассчитанным на однофазную сеть.

Точно также зачистить провода, обжать их с помощью наконечников и пресса и установить каждый провод на соответствующую неподвижную клемму, а потом зажать винтовым зажимом. Если трёхполюсный автомат монтируется на производстве где планируется дальнейшее подключение асинхронных или синхронных двигателей, то после монтажа следует проверить чередование фаз, применяя специальный прибор – фазоуказатель. Если фазы будут перепутаны, то двигатель начнёт вращение в противоположную сторону.

Если вы не знаете, как подключить двухполюсный автомат, то принцип его подключения такой же, как и при установке УЗО. Предусмотрены штатные места для подключённого фазного и нулевого проводов.

Сразу следует уточнить, что цена на монтаж однополюсных, двухполюсных и трёхфазных автоматических выключателей в Москве разная. Поэтому надо учитывать типы коммутационной аппаратуры, которая будет в будущем установлена в щитке.

Критерии выбора, способа соединения автоматов защиты

В первую очередь, исходят из проектной документации, определяют какие характеристики цепи, сколько автоматов планируется установить в РЩ на каждой фазе, электрические параметры этих автоматов.

На промышленных объектах, где в распределительных щитах на одной дин – рейке к одной фазе подключается много автоматических выключателей. Особенно когда расключения осуществляется с трех фаз по разным группам потребителей электроэнергии. Рационально устанавливать соединительные шины фабричного производства, это значительно сократит большой объем работ, повысит надежность соединений и стабильность работы производственных электроустановок.

На распределительных щитах в жилых помещениях автоматы, подключенные к мощным электроприборам, нагревательному котлу, электроплитам, сплит системам, для подогрева пола. Тоже рекомендуется ставить заводские соединительные шины.

На осветительные и розеточные группы, где потребляемые мощности значительно меньше, можно поставить перемычки многожильным или одинарным медным проводом соответствующего сечения

При установке соединительных перемычек особое внимание надо уделять сечению шин и проводов на отдельных участках

DIN-рейка для крепления автоматических выключателей и УЗО

Самым распространенным способом крепления коммутационных электрических приборов, будь то автоматические выключатели, УЗО, реле, трансформаторы, розетки и многих других является крепление на так называемой DIN-рейке с помощью защелок.

Название «DIN-рейка» пришло к нам из Германии, аббревиатура DIN расшифровывается как Deutsches Institut fur Normung. DIN-рейка является стандартом для всех европейских стран. В России DIN-рейка в соответствии с ГОСТ Р МЭК 60715-2003 обозначается ТН35. DIN-рейка представляет собой литой или штампованный профиль из стали или алюминия шириной 35 мм. Длина рейки выбирается исходя из количества и ширины планируемых к установке коммутационных электроприборов.

DIN-рейка завоевала широкую популярность у электриков благодаря простоте подключения, легкости установки и демонтажа со щитка электроприборов. Для того чтобы установить автоматический выключатель на DIN-рейке потребуется всего несколько секунд. Нужно завести выключатель пазом за верхний выступ рейки и нажать на нижний край выключателя. Подпружиненная защелка на выключателе надежно зафиксирует его. На фотографии защелка выделена розовым цветом.

Для демонтажа изделия с DIN-рейки достаточно лезвие отвертки вставить в специальное ушко в нижней части изделия и отвести его в сторону. Защелка отойдет, и электроприбор можно будет снять.

Встречаются электроприборы, которые можно демонтировать без инструмента. Вот фотография схемы демонтажа электроприбора с креплением такой конструкции.

Для исключения самовольного перемещения электроприборов на DIN-рейке дополнительно устанавливают ограничители. DIN-рейка на щитке крепится непосредственно на его задней стенке с помощью винтов.

Как заменить автомат в щитке

Выражение «замена автомата со снятием напряжения» означает, что отключен должен быть не только данный выключатель, но и снято все напряжение до него. Как правило, для этого выключают вводной автомат, рубильник или пакетник, питающий весь распредщиток.

После отключения при помощи индикаторной отвертки или мультиметра, нужно проверить и убедиться в отсутствии напряжения на контактах.

Далее ослабляем винтовые зажимы на выключателе сверху и снизу.

Сделать это можно как крестовой, так и плоской отверткой, так как профиль винтов в модульных автоматах рассчитан под любую из них.

Хотя профессиональные электрики для этого используют специальный инструмент с профилем Pz/fl или Ph/sl.

Что это такое и нужно ли это вам, можете ознакомиться в отдельной статье.

Если контакты до этого грелись и заплавились, то такой винт выкрутить у вас не получится.

Такое очень часто случается на алюминиевой проводке. Данный металл со временем ослабевает и начинает течь. Контакт прослабляется все больше и больше.

Говорят, что новые алюминиевые провода, сделанные из сплавов 8030 и 8176, которые совсем недавно опять разрешили использовать в домашней электропроводке, лишены этих недостатков.

Однако только многократная практика, может подтвердить или опровергнуть эти заявления производителей.

Так вот, при невозможности открутить винт, просто перекусываете бокорезами или пассатижами сами провода в чистом месте там, где нет оплавления или почернения изоляции.

Подключать в новый автомат нужно только зачищенные, чистые концы провода. Иначе вся ситуация у вас очень скоро повторится опять.

Далее отводите провода в сторону и приступаете к демонтажу выключателя.

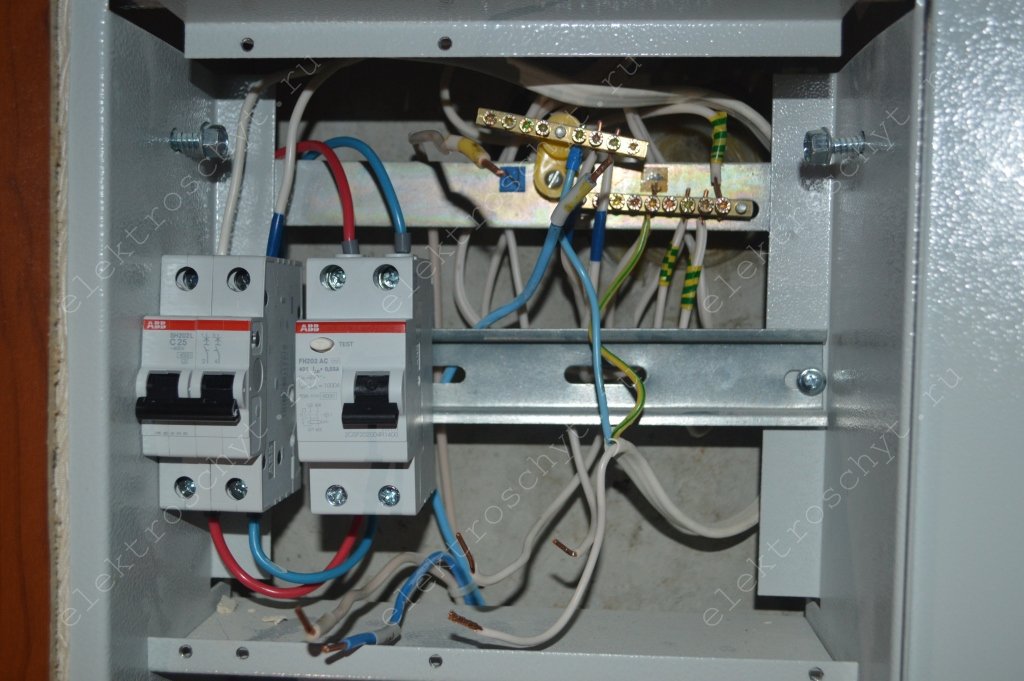

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать – это отключить вводной автомат и УЗО в этажном щитке. Затем откручиваем металлическую панель (пластрон) в квартирном щитке и “помечаем” изолентой провода, синей – рабочий ноль N , желто-зеленой – защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи. Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.

Основные ошибки при подключении автоматов

• Разберем ошибки, которые наиболее часто встречаются:
• подключение концов жил гибкого многожильного провода без оконцевания;
• попадание изоляции под контакт;
• подключение жил разных сечений на одну клемму;
• пайка концов жил.

Подключение концов жил без оконцевания

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.

Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.

Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Жилы разных сечений на одну клемму

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.

1. Пример подключения автоматических выключателей перемычками из разных сечений кабеля:
2. На первый автомат приходит «фаза» проводом 4 мм2,
3. а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался и искрил.

Пайка концов жил

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.

И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают.

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Монтаж и подключение в распределительном щите

На этапе установки предполагается, что корпус уже собран и установлен, а кабель заведен внутрь. После чего следует этап монтажа приборов согласно разработанной ранее схеме подключения электрощитка.

Подключение дифференциальных автоматов в распределительном щите осуществляется по следующей схеме:

На следующей схеме показано, как подсоединить автоматы в электрощитке:

На этом этапе необходимо установить две шины – для заземления и нулевого провода, вводный автомат, УЗО и необходимое количество автовыключателей. Все операции по установке нужно проводить только при выключенном электроснабжении.

Для начала, необходимо установить DIN-рейки внутри щитка, их нужно прикрутить саморезами, используя перфорацию металлического профиля. DIN-рейки – это металлические полосы, предназначенные для крепления приборов и шин.

Автоматы, УЗО и шины заземления снабжены пружинными защелками для установки на рейке. После монтажа они позволяют свободно передвигать приборы по рейке.

На рейке нужно установить нулевую (в верхнюю часть щитка) и шину заземления (в нижнюю часть). Они представляют собой медные пластины на пластиковой основе с зажимами для проводников. К каждой клемме можно подключать только один проводник.

После этого необходимо установить УЗО и вводной выключатель, который будет питать весь электрощит. Его следует установить в левом верхнем углу корпуса, вводной кабель по возможности должен быть расположен рядом. Для подключения двухполюсного вводного автомата в электрощитке нужно подключить фазу и ноль, для однополюсного – только фазу.

Затем необходимо заняться установкой автоматов для контроля электроснабжения отдельных помещений и крупных потребителей электроэнергии. На DIN-рейку устанавливаются автоматы, к ним присоединяются провода основной проводки, заведенные в щиток.

Питание подключается к верхней клемме. Нижние клеммы используются для подключения фазных проводов электроснабжения групп согласно разработанной схеме. Для соединения устройств между собой следует использовать шинопроводники типа «гребенка». Все нулевые провода подключаются к нулевой шине, кроме тех, которые подключаются с помощью УЗО. УЗО имеет такое же подключение, как и автоматический выключатель.

Заземление соединяется с заземляющей шиной при помощи желто-зеленого провода. Металлический корпус и дверь электрощитка также должны быть соединены с ней. После этого можно подавать напряжение на электрический щит и проверить его работоспособность при помощи индикатора напряжения.

Полезное видео, как сделать монтаж электрощита в квартире:

Выбираем автомат (УЗО) на стиральную машину

Современные стиральные машины автомат относятся к классу бытовой техники с повышенным уровнем энергопотребления. Максимальная потребляемая мощность происходит во время нагрева воды, и составляет от 2 до 3,5 киловатт. Электропроводка во многих жилых микрорайонах, особенно ранних построек не были рассчитаны на такое количество энергопотребления.

А сегодня стиральная машина имеется почти в каждой квартире. Перегрузки электросетей, скачки напряжения и прочие неисправности сетей могут привести к пожару или поломке дорогостоящей детали стиральной машины. Для защиты бытовой техники, необходимо ответственно относиться к правильной установке и подключению прибора.

Дешевле заблаговременно ставить специальный защитный автомат, чем ремонтировать или покупать новую стиральную машину.

Нужно ли для стиральной машины отдельное УЗО?

Автомат призван защищать проводку и электрическую начинку бытового прибора. Стиральная машина автомат является крупным потребителем электроэнергии, который оказывает высокую нагрузку на проводку.

Ко всему прочему, этот электрический прибор работает во влажной среде, соответственно, находится в повышенной группе риска и требует дополнительной защиты.

Поэтому, опытные мастера рекомендуют ставить отдельное УЗО для стиральной машины, оно не только сохранит работоспособность прибора, но и защитит людей от электротравм, а имущества от пожара. (См также: Какой выбрать стабилизатор для стиральной машины автомат?)

Как работает УЗО и что такое дифавтомат?

Прежде чем начинать пользоваться дорогой бытовой техникой, необходимо решить, какой способ для ее защиты будет наиболее эффективным.

Стандартное устройство защитного отключения состоит из:

• пластикового корпуса;
• трансформатора тока;
• электромагнитного реле;
• расцепителя тока;
• механизма производящего самотестирование;
• в новых приборах дополнительно имеются электромагнитные отсечки.

При нормальном состоянии сети реле не срабатывает, но если на электропроводку оказывается повышенная нагрузка, установленный автомат принудительно обесточивает цепь, разрывая ее.

Такая ситуация может возникнуть, когда в сети произошел скачек напряжения, человек дотронулся до оголенного провода, на проводку попадет вода. В случае, когда срабатывает защитный автомат, нет необходимости производит его замену. В отличие от плавких предохранителей, это устройство предназначено для многократного использования.

Максимальную защиту стиральной машины обеспечит современное устройство — дифавтомат, которое совмещает в себе стандартное узо и автомат. Помимо того, что этот прибор обеспечивает весь спектр необходимых защит, он еще и экономит место в распределительном щитке.

Как выбрать автомат для стиральной машины?

Как выяснилось, обычное УЗО для стиральной машины не способно защитить от всех рисков. Лучше ставить дифавтомат – прибор, которому под силу эта задача. Какой прибор защиты поставить и как правильно его выбрать? Ведь это достаточно новое устройство на рынке электроприборов. Чтобы грамотно подобрать и поставить подходящий дифавтомат, необходимо знать и учитывать несколько обязательных характеристик:

1. Мощность. Как и при покупке любого устройства защиты, дифавтомат подбирается в соответствии с мощностью сети (однофазные и трехфазные);
2. Номинальное напряжение. Характеристика, показывающая диапазон рабочих напряжений сети. В однофазной сети оно – 220 В, в трехфазной – 380 В;
3. Номинал автомата и особенности расцепителей. Для бытовых электрических сетей специалисты рекомендуют выбирать автомат с характеристикой, обозначающей латинскую букву «С». Что касается цифрового обозначения, то для розеточной сети, как правило, выбирают дифавтомат С16, реже С25;
4. Особенности встроенного УЗО. Наиболее эффективный дифавтомат со встроенным УЗО для стиральной машины считается класса А. Упрощенный, класса АС, для такого потребителя не всегда оказывается подходящим.
5. Дополнительная защита. Если дифавтомат не оснащен специальной защитой от обрыва нулевого проводника, то при выходе из строя одного из проводников, УЗО часто не срабатывает на утечку тока.
6. Номинальная сила тока. Опытные специалисты советуют ставить защиту на 0,03 Ампер. Конечно, устройство, рассчитанное на 0,01 Ампер надежнее, но и ценовая категория его выше. Для бытовых сетей, по факту, такая защита не требуется.

Почему срабатывает защита

Существует всего три причины, почему может выбить пробку:

• Короткое замыкание;
• Превышение нагрузки;
• Поломка самого устройства.

Самая опасная причина – это замыкание, спровоцировать которое могут ослабленная или оплавленная изоляционная оболочка проводов, попадание в них воды, сгоревший электроприбор.

При подобном исходе в сети возникает резкий скачок тока, проводка нагревается, а напряжение быстро падает, а пробки улавливают чрезвычайную ситуацию и автоматически обесточивают сеть. В противном случае возникнет пожар или перегорание проводки. Читайте здесь! Герконы — принцип работы, основные характеристики и особенности применения. 95 фото устройств и их монтажа

Если часто выбивает пробки в счетчике без печальных последствий, то причина кроется в перенапряжении сети. Включив в одну ветвь сразу нескольких приборов, Вы рискуете превысить допустимый номинал, который у автомата составляет 16 ампер, а у одной пробки – не более 2,5кВт.

Нечасто выбитая пробка сигнализирует о своей неисправности, ведь, как и любое устройство, она может просто выйти из строя и отключаться ложно. Также внезапная поломка крупного бытового прибора провоцирует срабатывание защитного механизма.

Как подключить УЗО в щитке

Для контроля утечки тока необходим прибор с чувствительностью 100 мА. Если протяженность электропроводки небольшая, ложных срабатываний не будет при УЗО на 30 мА. При подключении следует соблюдать определенное правило, независимо от выбранной электрической схемы. Последовательно с устройством необходимо подключать автомат.

УЗО не является защитой от короткого замыкания и перегрузок. В случае их возникновения прибор выйдет из строя. Контакты устройства залипают, цепь, где произошло замыкание, находится под напряжением. Провод продолжает греться, возможно воспламенение изоляции.

Чтобы прибор обесточить, и он не вышел из строя, перед ним нужно установить автомат с номинальным током, меньшим, чем УЗО на один-два порядка. Например, для УЗО на 63 А подойдет автомат на 50 А.

Для экономии средств через одно УЗО в электрощите подключают сразу несколько групп потребителей. Чем больше автоматических выключателей, тем выше стоимость монтажа щитка

Важно знать, сколько автоматов можно подключить к одному УЗО на 40а. Согласно правилам, к одному прибору нельзя подключать более двух автоматов

При этом их общая нагрузочная способность должна быть не более чем номинал УЗО.

Только правильное подключение УЗО в щитке обеспечит защиту электрической системы и оборудования, будь то дом, гараж или дача.

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник.

Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

• Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
• Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
• Дугогасительной камеры.
• Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
• Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
• Пластиковой, полностью диэлектрической ручки.
• Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
• Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
• Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Подводя итоги

Основные технические моменты, которые следует запомнить из данной статьи:

• Питающий провод подключается к неподвижному контакту автоматического выключателя. Практически на каждом автомате такой контакт расположен сверху.
• Через однополюсный автомат проходит только фаза, через двухполюсный — фаза и ноль, через трёхфазный — 3 рабочих фазы. В последнем случае также необходимо воспользоваться фазоуказателем, чтобы определить правильное чередование фаз.
• Через УЗО и дифференциальный автомат должны проходить фаза и ноль.
• Для подключения проводов к автоматическому выключателю следует пользоваться специальными обжимными наконечниками и пресс-клещами. Особенно при монтаже многопроволочного кабеля.
• Перед подключением кабеля необходимо очистить жилу от изоляции достаточной длины. Иначе изоляция станет первой причиной плохого контакта.
• Основной автоматический выключатель монтируется до электросчётчика для того, чтобы обеспечить возможность быстрой замены прибора учёта электроэнергии в случае его выхода из строя.

Перед любым электромонтажом следует сверится с нормативной или технической документацией. Только тогда все работы с электрическими приборами и расходными материалами будут считаться правильными, а самое главное — законными.
