Принцип работы катушки тесла

История изобретения

Резонансный трансформатор Тесла появился в результате многолетней работы ученого и экспериментатора Н. Тесла. Он стремился найти способ передавать электричество на большие расстояния без проводов. В 1891 году изобретатель продемонстрировал наглядные эксперименты, проводимые в этом направлении.

Практическое применение его трудов (по мнению самого ученого) заключалось в обеспечении светом любого здания, частного дома и прочих объектов посредством тока высокого напряжения и частоты. Ученый раскрывал особенности получения, применения подобных токов, применения их для электроснабжения.

Постепенно ученый начал задумываться об использовании открытого способа для передачи электричества на большие расстояния. На разработку теории исследователь потратил несколько лет. Ученый проводил множество экспериментов, совершал каждый элемент схемы. Экспериментатор трудился над созданием прерывателей, контроллеров цепей, стойких конденсаторов высокого вольтажа. Замысел исследователь в жизнь так и не воплотил в том масштабе, в каком было изначально задумано.

Однако каждый его патент, статья, лекция были сохранены. Их можно сегодня перечитать, обдумать. Например, патент № 649621 и №787412 представлен в интернете. Документы размещены в открытом доступе для широкой общественности. Видео работы агрегата в действии легко отыскать в сети.

Основной принцип, открытый великим изобретателем, ныне применяется для изготовления люминесцентных осветителей.

Другие известные изобретения Теслы

Поговаривают, что помимо катушки Тесла, ученый создал и другие полезные устройства. Некоторые засекреченные, а другие активно применяются нами сейчас. Например:

  • Рентгеновские лучи.
  • Машины, работающие на переменном токе. Это самое скандальное и известное изобретение, из-за которого возник крупный спор с Томасом Эдисоном.
  • Радио.
  • Дистанционное управление.
  • Асинхронные машины.
  • Неоновые лампы.
  • Турбины.
  • Беспроводную передачу.
  • Лазер.

  • Луч смерти, который считается очень опасным оружием и даже был опробован военными. Но сейчас остается засекреченным изобретением.
  • Роботизированные машины.
  • Машину для создания землетрясений, разработки которой даже держатся в большой тайне.
  • Беспроводное освещение.

Также Тесла вел работу над созданием летающих тарелок, занимался оживлением мертвых тканей и другими тайными проектами. Некоторые из них были раскрыты после смерти ученого, а некоторые покрыты туманом до сих пор.

Катушка Теслы произвела впечатление в прошлых веках, за что ученого называли «повелителем молний». Но в наши дни понятно, что трансформатор не имеет практического применения, вызывая лишь «вау эффект». Хотя нам может не хватать талантов и ума Теслы, чтобы использовать его детище по назначению.

Основные детали катушки

Несмотря на то, что существуют разные типы катушек Тесла, все они имеют общие характеристики. Давайте поговорим об основных деталях Tesla сверху вниз.

Основные части катушки трансформатора Тесла.

Тороид

Тороиды обычно изготавливаются с алюминиевыми гофрами, хотя доступны многие другие технологии. Он выполняет три функции:

Первый – уменьшить резонансную частоту – это важно для SSTC и DRSSTC, поскольку силовые полупроводники плохо работают на высоких частотах.
Второй – это накопление энергии перед формированием стримера. Чем больше тороид, тем больше энергии в нем хранится, и, когда воздух прорывается внутрь, тороид передает эту энергию стримеру, тем самым увеличивая ее

Чтобы использовать это явление в Тесле с непрерывной перекачкой энергии, используется вертолет.
Третий – это образование электростатического поля, которое отталкивает стример от вторичной обмотки Теслы. Частично эту функцию выполняет сама вторичная обмотка, но тороид ей хорошо может помочь. Именно из-за электростатического отталкивания стримера он не достигает кратчайшего пути к вторичной обмотке.

Тесла с импульсной накачкой – SGTC, DRSSTC и прерыватель Тесла больше всего выиграют от тороидального использования. Типичный внешний диаметр тороида – два вторичных диаметра.

Вторичка

Типичное отношение длины обмотки Тесла к ее диаметру составляет 4: 1 – 5: 1. Диаметр провода для обмотки Тесла обычно выбирается таким образом, чтобы на вторичной обмотке размещалось 800–1200 витков

ВНИМАНИЕ, повторюсь еще раз. Не оборачивайте слишком много витков вторичной обмотки тонким проводом

Катушки на вторичной обмотке должны быть расположены как можно ближе друг к другу.

Для защиты от царапин и поломки катушек вторичные обмотки обычно окрашивают. Чаще всего для этого используют эпоксидную смолу и полиуретановую краску. Его следует красить очень тонкими слоями. Обычно на вторичную поверхность наносится минимум 3-5 тонких слоев краски.

Оборачивают вторичный корпус на трубы ПВХ для воздуховодов (белые) или, что еще хуже, канализационные (серые). Эти трубы можно найти в любом строительном магазине.

Защитное кольцо

он разработан для предотвращения повреждения электроники стримером после входа в первичную обмотку. Эта деталь устанавливается на Tesla, если длина стримера больше длины вторичной обмотки. Представляет собой разомкнутый контур из медного провода (чаще всего немного толще, чем тот, из которого сделана первичная обмотка). Защитное кольцо заземлено на общую землю отдельным проводом.

Первичная обмотка

Обычно для кондиционеров делают из медной трубки. Он должен иметь очень маленькое сопротивление, чтобы через него мог проходить большой ток. Толщина трубки обычно выбирается на глаз, в подавляющем большинстве случаев выбор падает на трубку 6 мм. Кроме того, в качестве первичных устройств используются провода большего сечения.

Что касается вторичной обмотки, она настроена на обеспечение желаемого коэффициента связи. Часто играет роль конструктивного элемента в тех теслах, в которых первичный контур является резонансным. Точка подключения к первичному контуру становится подвижной, и при ее перемещении изменяется резонансная частота первичного контура.

Первичные обмотки обычно бывают цилиндрическими, плоскими или коническими. Обычно плоская первичная обмотка используется в SGTC, коническая в SGTC и DRSSTC и цилиндрическая в SSTC, DRSSTC и VTTC.

Заземление

Очень важная деталь Tesla. Часто задают вопрос: куда попадают стримеры? Ответ на этот вопрос: косы упали на землю! Таким образом они замыкают ток, показанный на рисунке синим цветом.

Следовательно, если заземление плохое, стримерам некуда будет деваться, и им придется бить в теслах (закоротить свой ток) вместо того, чтобы взорваться в воздухе. Меня спросили: а надо ли заземлять теслу? Итак, ответ: заземление для Tesla – необходимость.

Теоретически вместо заземления для тесла можно использовать так называемый противовес – искусственное заземление в виде более крупного проводящего объекта. Практичных уравновешенных конструкций очень мало.

Составные части и принцип работы

Трансформатор Тесла собирается из первичной, вторичной катушки и обвязки, составляемой из разрядника или прерывателя, конденсатора и терминала, служащего выходом.

Первичная обмотка состоит из небольшого числа витков медного провода большого сечения или медной трубки. Она бывает горизонтальной (плоской), вертикальной (цилиндрической) или конической. Вторичная обмотка состоит из большого числа витков меньшего сечения и является наиболее важным узлом конструкции. Отношение ее длины к диаметру должно составлять 4:1, а в основании должно располагаться заземленное защитное кольцо из медного провода, призванное сохранить электронику установки.

Так как работает трансформатор Тесла в импульсном режиме, его конструкция характеризуется тем, что в нее не входит ферромагнитный сердечник. Это позволяет снизить взаимную индукцию между обмотками. Конденсатор, взаимодействуя с первичной катушкой, создает колебательный контур с включенным в него разрядником, в данном случае газовым. Разрядник собирают из массивных электродов, а для большей износостойкости дополнительно снабжают радиаторами.

Принцип работы катушки Тесла следующий. Конденсатор через дроссель заряжается от трансформатора. Скорость зарядки напрямую зависит от показателя индуктивности. Зарядившись до критического уровня, он вызовет пробой разрядника. После этого в первичном контуре генерируются высокочастотные колебания. Одновременно с этим активируется разрядник, убирающий трансформатор из общего контура, замыкая его.

Если это не произошло, то в первичном контуре могут произойти потери, негативно влияющие на его работу. В стандартной схеме параллельно с источником питания устанавливается газовый разрядник.

Таким образом, катушка Тесла на выходе может выдать напряжение в несколько миллионов вольт. От такого напряжения в воздухе возникают разряды электричества, имеющие вид коронарных разрядов и стримеров.

Крайне важно помнить, что эти изделия генерируют токи высокого потенциала и смертельно опасны для жизни. Даже маломощные устройства способны вызывать сильные ожоги, повреждение нервных окончаний, мышечных тканей и связок

Способны вызывать остановку сердца.

Watch this video on YouTube

Самостоятельное изготовление катушки по схеме

При монтаже трансформатора Тесла схема реализуется следующим образом:

Берем ПВХ-трубу, и отрезаем кусок длиной 300 миллиметров. Наматываем на трубку медную проволоку. Если она не имеет эмалированного покрытия, после окончания работы обмотку покрывают лаком. Витки плотно прижаты друг к ругу, а концы продеты сквозь отверстия в трубе и выведены на 20 мм. каждый. Контакты делают сверху. Основанием послужит конструкция из ДСП. Диэлектрическая платформа должна быть устойчивой. Поэтому лучше сделать ее шире, чем диаметр элементов, размещаемых на опоре. Первичная обмотка – это обычно три с половиной витка. Материал – медная трубка

Важно прочно закрепить деталь на опоре. Используя трубку малого диаметра можно делать больше витков

Диаметр контура должен быть больше, чем у первичной катушки приблизительно на 30 мм. Тороиды бывают разные. Одни используют всю тот же медный профиль круглого сечения. Другие мастера берут алюминиевую гофру. В последнем случае для крепления используют железную перекладину, монтируемую в местах вывода контактов вторичного контура. Один конец первичной цепи заземляют. Если такой возможности нет, устанавливают защитное кольцо из материала, не проводящего электричество. Можно использовать фрагмент пластиковой трубы.

На завершающем этапе транзистор соединяют согласно схеме. Конструкция оснащается радиатором или кулером. Теперь можно подключать элемент питания. Обычно используют обычную крону.

Подбор материалов и деталей

Чтобы работа катушки Николя Тесла была эффективной, необходимо побеспокоиться о качестве примененных материалов. Проволока и медная трубка должны быть цельными. Счаливание, пайка приведут к тому, что устройство будет работать некорректно. Наличие эмалированного покрытия на проводе крайне желательно. Если он используется вторично, скорее всего оно повреждено. Заранее приобретите лак, который нанесите на вторичную обмотку. Основание может быть изготовлено не только из ДСП, а штатив не только из ПВХ. Главное, чтобы они не проводили электричество.

Если говорить конкретней, то выбор материалов и узлов предполагает следующие условия:

  1. Источник питания должен выдавать от 12 до 19 Вольт. Подходит автомобильный или мотоциклетный аккумулятор. Можно использовать зарядку от ноутбука. Также пользуются понижающим трансформатором, если он оснащен диодным мостом для преобразования переменного тока в постоянный.
  2. Площадь сечения проволоки, используемой для сборки вторичной катушки, – от 0,1 до 0,3 квадратных миллиметров. Количество оборотов от 700 до тысячи.
  3. Терминал – это дополнительная емкость на вторичном контуре. Если стримеры отсутствуют, необходимости в нем не возникает. Тогда выводят конец контура на 0,5-5,0 см. вверх.

Вместо лака можно использовать краску. Желательно, чтобы лакокрасочное покрытие было жаростойким. Помните, что устройство склонно к перегреванию. Оголенные провода – причина появления неконтролируемых зарядов, способных убить человека, а приборы, находящиеся в комнате, и подключенные к электросети, попросту сгорят.

Сборка катушки Николя Тесла по инструкции

Сразу изготовьте все необходимое. Намотайте проволоку на трубу, покройте лаком, дайте просохнуть. Изготовьте первичную обмотку, диэлектрическое основание, защитное кольцо. Затем приступайте к монтажу. Установите первичную катушку на основу. Наденьте и закрепите первичный контур. Смонтируйте остальные элементы. Подсоединять источник питания лучше через выключатель. Причем делается это в последнюю очередь, когда катушка Теска полностью собрана. Пользуйтесь принципиальной схемой.

Включение, проверка и регулировка

Первое, что необходимо сделать – убрать подальше все электроприборы, включая мобильник, камеру, часы и т.д. Работающая катушка Тесла может вывести их из строя. Первый запуск делайте согласно следующей пошаговой инструкции:

  1. Выставьте переменный резистор, предусмотренный схемой, в среднее положение.

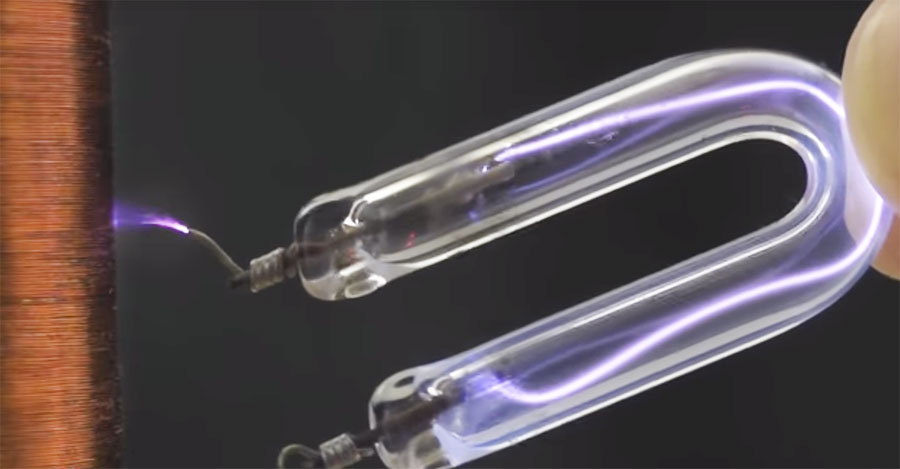

  2. Смотрите, чтобы не появлялись стримеры. Если этого не произошло, поднесите к прибору лампочку (обычную с нитью накала или люминесцентную).
  3. Свечение является показателем, что устройство работает, и все получилось.
  4. Если лампочка не зажглась, поменяйте полярность подсоединения первичного контура.
  5. Меняйте положение резистора, чтобы выбрать оптимальный режим яркости.
  6. Проверяйте транзистор на перегрев. При необходимости включите охладитель.

Если ни одна из мер не привела к желаемому результату, ищите проблему в конструкции. Возможно, придется изменить диаметр тороида. Но прежде всего проверьте целостность контуров. Лучше делать это при помощи тестера (ампермента, вольтметра и т.д.).

Утраченные изобретения Никола Тесла

Дополнительная катушка свободно двигающаяся в устройстве наподобие многокатушечного трансформатора за счет резонанса получала любую ЭДС.

По идее изобретателя на острове в 650 км от Нью-Йорка на деньги банкира была построена огромная башня «Ворденклиф» — как назвал её изобретатель усилительный передатчик. Инженерная задача усилительного передатчика состояла в излучении огромной электрической мощности, измеряемой десятками и даже сотнями тысяч лошадиных сил, как изобретатель Тесла выражался. Тяжелая первичная обмотка намотана поверх вторичной на основание построенной башни. Дополнительные катушки простирались вверх и подключались к токопроводящим цилиндрам. Передатчик генерировал миллионы вольт электричества и создавал пучки молний длиной десятки метров.

Антенна представляет собой тороид с бубликообразной геометрией, что позволяет при максимальной площади поверхности подавать сравнительно минимальную электрическую мощность. Так как это высокочастотный прибор, относительно низкая электрическая емкость желательна. Для увеличения площади излучающей поверхности, снаружи тороид был покрыт полусферическими металлическими пластинами

Ученый советовал включать медленно и осторожно, чтобы давление электричества не создавалось в какой-то момент под антенной, в этом случае огненный шар может вырваться и разрушить опоры на которых сам стоял. Ток в антенне мог превысить невероятные 4000 ампер

Однако вышка по беспроводной передаче энергии не работала как задумывал изобретатель, но искусственные молнии над Атлантикой появились. Официальная версия закрытия проекта связана с  не достаточным финансированием в США в 1905 году. Позднее башня вообще была взорвана.

Это не было прообразом радиостанции для передача информации, которую за несколько лет до реализации проекта «Ворденклиф» русский Попов и итальянец Маркони  независимо друг от друга изобрели уже как радиопередатчики и приемники.

Устройство, изобретенное Тесла стреляло от антенны настоящей молнией на 40 метров, производя гром на расстоянии 25 км и, в процессе, сгенерировал столько ампер, что сгорел муниципальный генератор. В другом эксперименте он зажег без проводов на расстоянии 30 км лампы накаливания. Это было электромагнитное возмущение.

Через два года после изысканного увеличительного передатчика изобретения Теслы пополнились следующим патентом.

В этом патенте он уже не говорит об энергии эфира через верхние слои атмосферы, но говорит о заземленном резонансном контуре. Тесла предсказал, что его усиливающий трансмиттер окажется самым важным и ценным для будущих поколений, что это приведет к промышленной революции и великим достижениям в области гуманитарной деятельности.

Беспроводная передачи энергии с помощью увеличительного передатчика является последней несостоявшейся амбициозной точкой развития изобретателя, который ранее принес переменный ток в мир с его многофазной системой.

Как сделать катушку Тесла

Вариации катушек Тесла могут быть разными. Однако в целях ознакомления с работой устройства, рассмотрим изготовление изделия небольших размеров.

Для конструирования понадобится следующий перечень:

  • провод ПЭВ диаметром 0,25 и 1,2 мм;
  • транзистор 2N2222A;
  • сопротивление 22 кОм;
  • «Крона» и разъем для нее;
  • паяльник и припой;
  • кусочек фанеры;
  • пластиковая трубка;
  • теннисный шарик;
  • изолента;
  • наждачка;
  • ножовка;
  • кусачки;
  • клеевой пистолет.

Пошаговая инструкция

Рассмотрим поэтапно то, как собрать катушку:

  1. Подготавливаем пластиковую трубку сечением минимум 2 см.
  2. Отмечаем, а после отрезаем нужную длину трубки. Параметр должен быть в пределах 9-20 см.
  3. Обрабатываем торцы трубки наждачкой, убирая заусенцы.
  4. С обоих концов трубки сверлим отверстия, чтобы в них можно было продеть провод катушки.
  5. Запускаем в одно из отверстий край провода.
  6. Закрепляем проволоку клеевым пистолетом изнутри трубки.
  7. Производим намотку катушки виток к витку. Количество витков определяется диаметром трубки и провода и может варьироваться от 300 до 1000. Так, с проводом 0,08 мм потребуется около 300 витков.
  8. После завершения намотки, обрезаем провод, оставляя конец длиной 10 см.
  9. Продеваем проволоку в отверстие и закрепляем его клеем.
  10. Для фиксации катушки к основанию наносим клей на один из торцов и закрепляем деталь. В качестве основы можно использовать кусок фанеры.
  11. К основанию приклеиваем также транзистор, сопротивление и выключатель.
  12. Для изготовления второй катушки используем более толстый провод, который наматываем поверх первой катушки в количестве трех витков.
  13. Соединяем все элементы согласно с приведенной схемой.
  14. Батарейку фиксируем аналогичным способом — на клей.
  15. Для изготовления излучателя теннисный шарик обматываем фольгой.
  16. Присоединяем второй конец катушки (верхний) к шарику и фиксируем провод изолентой. Сам шарик закрепляем к трубке на клей.
  17. Готовое устройство имеет вид, как на фото.

Миниатюрная катушка

Катушку Тесла можно выполнить довольно маленьких размеров, которые позволяют поместить ее в кармане. В приведенной схеме введен преобразователь напряжения, позволяющий получить с 12 В 10 тыс. вольт.

Для сборки можно использовать такие элементы:

  • диод 5ГЕ200АФ;
  • конденсаторы 2200 пФ*5кВ;
  • провод ПВ 2,5 мм;
  • провод ПЭВ 0,01 мм;
  • полимерная трубка сечением 15 мм.

Емкость необходимо подбирать опытным путем: от нее зависит продолжительность импульса в первичной катушке.

Первичная обмотка имеет 6 витков с диаметром наружного витка 60 мм. Вторичка изготавливается плотной намоткой и имеет 980 витков. После завершения сборки необходимо провести регулировку устройства. Для правильной работы его нужно ввести в резонанс. Как правило, действия сводятся к регулировке зазора разрядника. Процедуру проводят до тех пор, пока появится наилучшая длина дуги.

Меры безопасности

Собрав КТ, перед запуском нужно принять некоторые меры предосторожности. Во-первых, нужно проверить проводку в помещении, где планируется подключение трансформатора

Во-вторых, проверить изоляцию обмоток.

Также стоит помнить, о простейших мерах предосторожности. Напряжение вторичной обмотки в среднем равняется 700А, 15А для человека уже смертельно

Дополнительно стоит подальше убрать все электроприборы, попав в зону работы катушки, они с большой вероятностью сгорят.

КТ ­– это революционное открытие своего времени, недооцененное в наши дни. Сегодня трансформатор Тесла служит лишь для развлечения домашних электриков и в световых представлениях. Сделать катушку можно самостоятельно из подручных средств. Понадобятся ПВХ труба, несколько сотен метров медного провода, пара метров медных труб, транзистор и пара резисторов.

Никола Тесла – легендарная личность, причем о смысле некоторых его изобретений спорят и по сей день. В мистику мы вдаваться не будем, а поговорим лучше о том, как сделать кое-что эффектное по «рецептам» Теслы. Это катушка Тесла. Увидев ее один раз, вы никогда не забудете это невероятное и удивительное зрелище!

Катушка Тесла как часть культуры

Даже если вы не увлекаетесь наукой, все равно, вероятнее всего, уже видели катушку Тесла, так как она используется в самых разнообразных сферах развлечений. В первую очередь ее можно увидеть во многих фильмах, которые выходили на экраны кинотеатров в самые разные годы. Одним из самых известных фильмов, в которых очень важную роль отыграл трансформатор Тесла, стала экранизация одноименного романа «Престиж». Также очень часто катушку Тесла можно встретить в компьютерных играх, где она чаще всего выступает в роли мощного оружия. Более того, вы можете встретить трансформаторы Тесла даже в музыкальном искусстве. Оказывается, вы можете изменять звучание электрического разряда, увеличивая и уменьшая частоту тока. И некоторые исполнители и музыкальные группы используют это, чтобы записывать музыку. А тот, кто не хочет все усложнять, прибегает к помощи катушки Тесла, чтобы создать реалистичные звуки разрядов молний, как это сделала, например, известная певица Бьорк. Таким образом, в современном мире трансформаторы Тесла используются очень широко, однако нельзя сказать, что они применяются по назначению. Свое время в качестве функционального устройства катушка Тесла уже отжила, и она, по сути, должна была кануть в Лету, как и большинство старых устройств. Однако благодаря визуальным эффектам, которые она создает, катушка Тесла смогла дожить до сегодняшнего дня, и ее продолжают использовать постоянно, пусть и в качестве предмета развлечения. Стоит также отметить, что она используется и в обучающих целях, так как именно на ней можно наглядно продемонстрировать начинающим физикам, как выглядит электрический разряд, как он себя ведет и так далее. Проще говоря, трансформатор Тесла – это устройство, которое просуществовало сто лет и не потеряло своей актуальности даже в двадцать первом веке, который всем известен своим невероятным прогрессом в области высоких технологий.

Устройство катушки Тесла

В настоящее время существует много схем, по которым изготовливают катушки Тесла. Наиболее простой трансформатор Тесла состоит и следующих элементов:

  • Источник питания
  • Трансформатор
  • Конденсаторы
  • Первичная и вторичная обмотки катушки
  • Тороид
    Разрядник
  • Заземление

Вторичная обмотка катушки

Наиболее значимым элементом в катушке Тесла является вторичная обмотка. Можно своими руками изготовить трансформатор Тесла. Сначала нам потребуется найти каркас-основу для вторичной обмотки. Для этого хорошо подойдет пластиковая канализационная труба. Соотношение длины к диаметру трубы должно быть от 4:1 до 5:1.Т.е. длина каркаса должна превышать диаметр в 4-5 раз.

На такую трубу надо намотать порядка 1000 витков проволоки. Для обмотки лучше брать медный провод в изоляции диаметром от 0,08 до 0,3 мм. Намотка должна быть аккуратной, плотной, без перехлёстов. После того, как обмотка закончена, следует покрыть её несколькими слоями лака. Это предохранит обмотку от физических повреждений и от пробоев электричества.

Первичная обмотка

Для первичной обмотки можно взять медную трубку толстого диаметра или толстый кабель. Для не слишком сильных трансформаторов Тесла подойдет медная трубка или провод диаметром 5-6 мм. Если планируется более мощная катушка, то диаметр трубы или провода для намотки увеличивают исходя из планируемой мощности.

Для первичной обмотки потребуется всего несколько витков провода или медной трубки. Обычно делают от 3-х до 10 витков. По своей форме первичную обмотку можно делать как цилиндрическую, так и в виде конуса или изготовить в одной плоскости.

Другие элементы трансформатора Тесла

Тороид создает поле статического электричества. Помогает накапливать энергию для разряда . А также применение тороида в конструкции катушки Тесла защищает вторичную обмотку. Статическое электричество, создаваемое тороидом, отталкивает ионизированные газовые каналы, возникающие на тороиде или разряднике — стримеры. Эти стримеры можно наблюдать в виде тонких светящихся нитей.

Можно вместо тороида поставить простой разрядник. Он изготавливается в виде заостренного металлического штырька. Для небольших трансформаторов Тесла хорошо подойдет шарик от пинг-понга, обмотанный фольгой. Один из концов проволоки от вторичной обмотки подсоединяют к фольге этого шарика.

Чтобы защитить от попадания стримеров на первичную обмотку можно поставить кольцо защиты. Такое защитное кольцо изготовляется из одного медного витка. Проволока должна быть потолще диаметром, чем материал первичной обмотки. А диаметр самого защитного кольца делают шире диаметра первичной обмотки катушки. Кольцо защиты надо заземлить.

Существует множество модификаций катушки Тесла. В продаже такие катушки стоят очень дорого и применяются для демонстрации дуговых разрядов, спарков (искровой разряд), коронных разрядов и светящихся ионизированных газовых каналов — стримеров. Любители своими руками изготавливают катушки Тесла. Существует множество схем и видео того, как это можно сделать в домашних условиях.

Но во всех схемах основа остается неизменной. Это сама катушка из 2-х обмоток, разрядник, источник питания и еще пара элементов. Это не сложно сделать, и каждый, кто умеет держать паяльник в руках, способен на это. А с помощью такой катушки можно удивлять друзей, показывая фокусы, зажигая лампочку без проводов в своих руках. В этой статье читайте о том, как изготовить простую катушку Тесла в домашних условиях.

Конструкция и сборка

Трансформатор Тесла был запатентован в 1896 г. и по своей конструкции прост для исполнения. Он включает в себя:

  1. Первичную катушку с обмоткой из медной жилы сечением от 6 мм², в количестве достаточном для 5-7 витков.
  2. Вторичную катушку из диэлектрического материала и провода диаметром до 0,5 мм и длиной достаточной для 800-1000 витков.
  3. Полусферы разрядника.
  4. Конденсаторов.
  5. Защитного кольца из медной жилы, как на первичной обмотке трансформатора.

Особенность прибора заключается в том, что его мощность не зависит от мощности питающего источника. Важнее физические свойства воздуха. Устройство может создавать колебательные контуры различными методами:

  • с использованием разрядника искрового промежутка;
  • с помощью генератора колебания на транзисторах;
  • на лампах.

Для изготовления трансформатора Тесла своими руками потребуется:

  1. Для первичной обмотки — 3 м тонкой медной трубки диаметром 6 мм либо медная жила того же диаметра и длины.
  2. Для сборки вторичной обмотки необходима ПВХ труба диаметром 5см и длиной около 50 см и резьбовой фитинг ПВХ к ней. Также необходим медный, покрытый лаком или эмалью, провод диаметром 0,5 мм и длиной 90 м.
  3. Металлический фланец с внутренним диаметром 5 см.
  4. Различные гайки, шайбы и болты.
  5. Разрядник.
  6. Гладкая полусфера для терминала.
  7. Конденсатор можно изготовить самостоятельно. Для него потребуются 6 стеклянных бутылочек, поваренная соль, рапсовое или вазелиновое масло, алюминиевая фольга.
  8. Потребуется источник питания, выдающий 9кВ при 30мА.

Watch this video on YouTube

Схема трансформатора Тесла проста в реализации. От трансформатора отходят 2 провода с подключенным разрядником. К одному из проводов подключаются последовательно соединенные конденсаторы. В конце расположена первичная обмотка. Отдельно располагается вторичная катушка с терминалом и заземленным кольцом защиты.

Описание того, как собрать катушку Тесла в домашних условиях:

  1. Изготавливают вторичную обмотку, предварительно закрепив край провода на конце трубы. Наматывать следует равномерно, не допуская обрыва провода. Между витками не должны присутствовать зазоры.
  2. Закончив, оберните обмотку в верхней и нижней частях малярной лентой. После этого покройте обмотку лаком или эпоксидной смолой.
  3. Подготовьте 2 панели для нижнего и верхнего оснований. Подойдет любой диэлектрический материал, лист фанеры или пластика. Установите по центру нижнего основания металлический фланец и закрепите его болтами так, чтобы между нижним и верхним основаниями осталось место.
  4. Подготовьте первичную обмотку, скрутив ее в спираль и закрепив на верхнем основании. Просверлив в нем 2 отверстия, выведите концы трубки в них. Закреплять ее следует так, чтобы исключить соприкосновение обмоток и при этом соблюсти расстояние между ними в 1 см.
  5. Для изготовления разрядника потребуется поместить 2 болта напротив друг друга в деревянную рамку. Расчет сделан на то, что при движении они будут играть роль регулятора.
  6. Конденсаторы изготавливаются следующим образом. Стеклянные бутылки обматывают фольгой и заливают в них соленую воду. Ее состав для всех бутылок должен быть одинаковым — 360 г на 1л воды. Пробивают крышки и вставляют в них провода. Конденсаторы готовы.
  7. Соединяют все узлы по схеме, описанной выше. Обязательно заземляют вторичную обмотку.
  8. Итоговое количество в первичной обмотке должно составить 6,5 витка, во вторичной — 600 витков.

Описанная последовательность действий дает представление о том, как сделать трансформатор Тесла самому.
