Когда промышленное оборудование или электроника работают в условиях экстремального холода, резких перепадов температур или высокой влажности, обычный металлический шкаф не справляется с задачей защиты. Именно для таких ситуаций предназначен термошкаф — специализированная конструкция, сочетающая функции электротехнического шкафа и климатической системы. Такие решения широко используются в нефтегазовой промышленности, энергетике, на транспортных объектах и в системах автоматизации.
Устройство и принцип работы
Конструктивно термошкаф представляет собой металлический корпус с теплоизолирующими стенками и встроенными нагревательными элементами. Корпус изготавливается из листовой стали — нередко нержавеющей или покрытой порошковой краской для защиты от коррозии. Внутри стенок размещается слой теплоизоляции: пенополиуретан, минеральная вата или вспененный полиэтилен. Толщина изоляции подбирается в зависимости от расчётного диапазона рабочих температур.

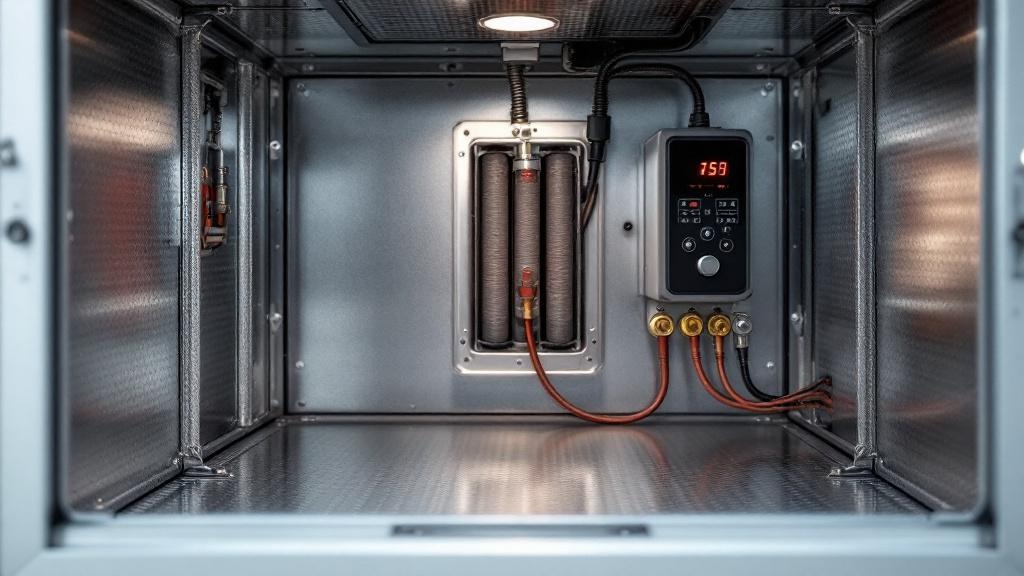

Основным источником тепла внутри служат электрические нагреватели — чаще всего ТЭНы или нагревательные кабели. Управление осуществляется через термостат, который поддерживает заданную температуру автоматически: при падении ниже порогового значения нагреватель включается, при достижении нужного уровня — отключается. В более сложных моделях используется ПИД-регулирование, обеспечивающее плавную и точную стабилизацию теплового режима.
Дополнительно шкафы могут оснащаться вентиляторами для равномерного распределения тепла внутри объёма, а также датчиками контроля температуры с возможностью дистанционного мониторинга. Кабельные вводы уплотняются сальниками, чтобы исключить попадание холодного воздуха и влаги внутрь корпуса.
Классификация и основные виды
Термошкафы различаются по нескольким ключевым параметрам: диапазону рабочих температур, степени защиты корпуса (IP), способу монтажа и назначению. Наиболее распространены следующие разновидности:
- Уличные термошкафы — рассчитаны на эксплуатацию при температурах до −60 °C, имеют высокую степень защиты (IP54–IP65) и используются на открытых площадках.
- Взрывозащищённые термошкафы — применяются во взрывоопасных зонах (нефтяные месторождения, химические производства), конструкция соответствует требованиям ATEX или аналогичных стандартов.
- Шкафы для слаботочных систем — предназначены для размещения коммуникационного оборудования, контроллеров и приборов автоматики, требующих стабильного теплового режима.
- Малогабаритные термобоксы — компактные решения для одного прибора или небольшого узла, применяются там, где установка полноразмерного шкафа нецелесообразна.

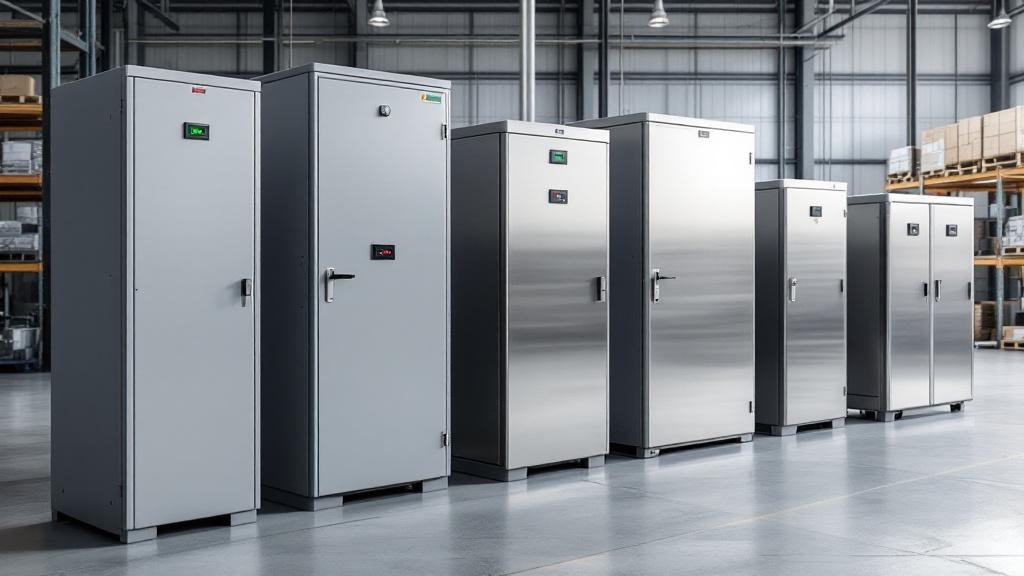

По способу монтажа различают напольные, настенные и стоечные модели. Напольные, как правило, имеют больший объём и подходят для размещения нескольких приборов. Настенные удобны там, где пространство ограничено, а нагрузка небольшая.
Где и почему применяются термошкафы

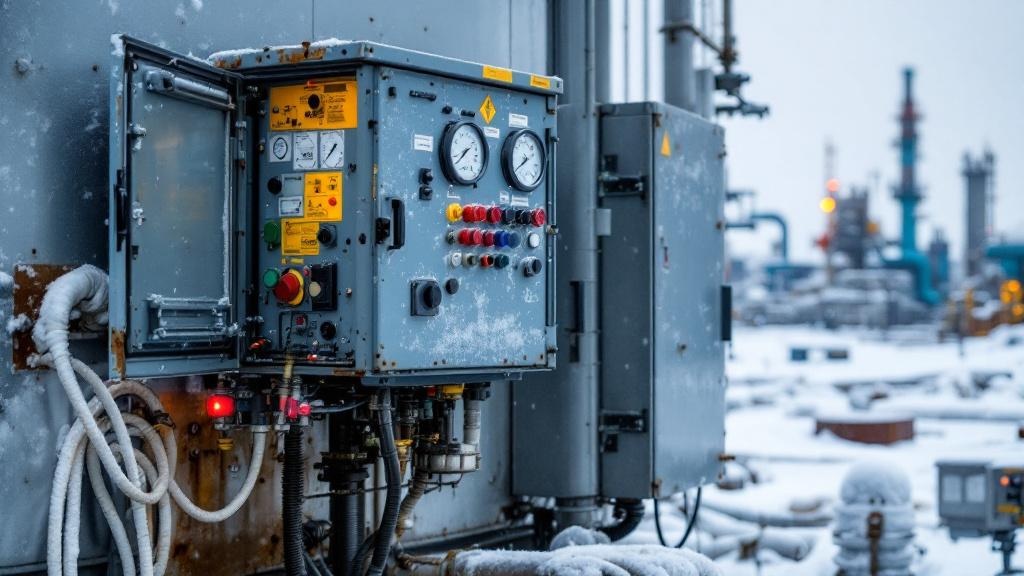

Сфера применения этих устройств напрямую связана с промышленными объектами, работающими в сложных климатических условиях. В нефтегазовой отрасли термошкафы защищают приборы учёта расхода газа и нефти, датчики давления и температуры, системы телеметрии. Без надлежащего обогрева такие устройства могут давать некорректные показания или полностью выходить из строя при морозе.
Энергетические компании устанавливают термошкафы на подстанциях, в узлах учёта электроэнергии и на опорах линий электропередачи. Особенно актуально это для регионов Сибири, Крайнего Севера и Дальнего Востока, где зимние температуры опускаются ниже −40 °C. Транспортная инфраструктура — железные дороги, аэропорты, порты — также активно использует термошкафы для защиты систем сигнализации и управления.
В сельском хозяйстве и водоснабжении термошкафы применяются для защиты насосных станций и узлов автоматики систем орошения. Объекты связи — вышки сотовых операторов, ретрансляторы — нуждаются в стабильных условиях эксплуатации круглый год, и термошкаф здесь становится одним из ключевых элементов инфраструктуры.
На что обращать внимание при выборе
Выбор конкретной модели начинается с анализа условий эксплуатации: минимальная температура окружающей среды, наличие осадков, ветровая нагрузка, возможность контакта с агрессивными средами. От этих факторов зависит требуемая степень защиты корпуса и мощность нагревательных элементов.
Мощность нагревателя рассчитывается исходя из объёма шкафа, теплопотерь через стенки и минимальной рабочей температуры. Недостаточная мощность приведёт к тому, что в сильный мороз оборудование не сможет работать в допустимом диапазоне. Избыточная мощность — к перерасходу электроэнергии и перегреву чувствительных компонентов.
Дополнительно стоит учитывать наличие сертификатов и соответствие стандартам, актуальным для конкретной отрасли. Для взрывоопасных зон обязательно наличие соответствующей маркировки. Для объектов с дистанционным обслуживанием полезна функция удалённого мониторинга температуры внутри шкафа.
Грамотно подобранный и правильно установленный термошкаф способен обеспечить надёжную работу оборудования в течение десяти и более лет без капитального обслуживания. Именно поэтому к выбору таких изделий стоит подходить внимательно, опираясь на реальные условия монтажа и технические требования к размещаемому внутри оборудованию.
