Реле времени своими руками: обзор 4 идей самоделок

Режимы работы схемы

Выключено зажигание и фары – закрыты транзисторы VT4 и VT1.

Зажигание включено. Открывается транзистор VT1 сигналом через резистор R1 и диод VD1. Через него заряжается конденсатор C1 по цепи резистора R4, диода VD3 и холодные лампы фар. Через резистор R2 и диод VD2 на транзистор VT2 подаётся напряжение для его открытия и на вход PB4 микроконтроллера подаётся сигнал о включении зажигания. Контроллер переходит в ожидание включения ближнего света фар.

Включаются фары ближнего света. Транзистор VT3 открывается сигналом через резистор R9 и микроконтроллер на входе PB3 получает сигнал о включении фар. Контроллер включает силовой транзистор VT4, зажигающий лампы. За счёт ШИМ обеспечивается их плавный нагрев, в течение 10–12 сек. Схема переходит на питание по цепи VD4 и R6.

Выключается ближний свет. Резистор R10 закрывает транзистор VT3, и микроконтроллер, получив сигнал на входе PB3, включает ШИМ в режим 50% нагрева ламп. Конденсатор C1, периодически подзаряжаясь через диод VD3 и фары в моменты переключения транзистора VT4, удерживает VT1 это время в открытом состоянии.

Выключается зажигание. Через резистор R5 транзистор VT2 запирается. Сигнал на входе PB4 заставляет микроконтроллер закрыть транзистор VT4 и перейти в ждущий режим. Резистор R3 обеспечивает закрытие транзистора VT1, который обесточивает конденсатор C1. Свет фар отключается. Зажигание выключено при включенном переключателе ближнего света. Транзисторы VT1 и VT4 в закрытом состоянии обеспечивают отключение фар. Утечка тока происходит только через R9, R10 в пределах 1,7 мА, что не влияет существенно на разряд аккумулятора.

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

на транзисторах;
на микросхемах;
для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

Транзистор КТ 3102 (или КТ 315) – 2 шт.
Конденсатор.
Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
диод 1N4148;
емкость на 4700 мкФ и 16 В;
кнопка;
микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий – с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.

Под питание на выходе 220 В

Две вышеописанные схемы рассчитаны на напряжение 12 В, т. е. не подходят для мощных нагрузок. Устранить этот недостаток допустимо с помощью магнитного пускателя, установленного на выходе.

Если в качестве нагрузки выступает маломощное устройство (бытовое освещение, вентилятор, трубчатый электрический нагреватель), то можно обойтись без магнитного пускателя. Роль преобразователя напряжения выполнят диодный мост и тиристор. Необходимые детали:

Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, – 4 шт.
Тиристор ВТ 151 – 1 шт.
Емкость на 470 нФ – 1 шт.
Резисторы: на 4300 кОм – 1шт, на 200 Ом – 1 шт., регулируемый на 1500 Ом – 1 шт.
Выключатель.

К питанию 220 В подключается контакт диодного моста и выключатель. Второй контакт моста соединен с выключателем. Параллельно к диодному мосту подключается тиристор. Тиристор соединяется с диодом и сопротивлениями на 200, на 1500 Ом. Вторые выводы диода и резистора (200 Ом) идут на конденсатор. Параллельно последнему подключено сопротивление на 4300 кОм. Но необходимо помнить, что данное устройство не используется для мощных нагрузок.

Как сделать диодный мост видео

Для того чтобы не возиться с диодами и пайкой, промышленность выпускает готовые диодные мосты в одном корпусе с четырьмя контактами, отечественные — побольше, а импортные покомпактнее. На диодных мостах советского производства промаркированы и контакты постоянного тока, и контакты для переменного напряжения.

Если подключить импортный диодный мост к переменному напряжению и осциллографу, вы увидите, что эта радиодеталь отлично работает, выдавая пульсирующий постоянный ток. Сам диодный мост если проверять, то только прозвонив каждый из четырех диодов.

Итак, теперь вы знаете для чего нужен в радиоэлектронике диодный мост схема и принцип действия которого описаны в данной статье. Следует отметить, что это весьма популярная деталь, широко применяемая в самой разнообразной радиоаппаратуре, подключаемой к электрической сети. Магнитофон, телевизор, зарядное устройство для мобилки — везде используется диодный мост.

Простейшим преобразователем переменного тока в постоянный является диодный мост. Им называется такой элемент электрической цепи, который состоит из нескольких диодов, соединённых друг с другом по специальной схеме. Придуманный ещё в 1895 году такой способ включения до сих пор успешно применяется в электроцепях. Практически ни один блок питания не обходится без его использования, ведь фактически все электронные схемы запитываются от источников постоянного тока.

Ответы на часто задаваемые вопросы

В конце статьи ответим на несколько наиболее часто задаваемых вопросов.

Вопрос. Какой вариант предпочтительнее реле на 12 В и промежуточное на 220 или сразу рассчитанное на высокое напряжение?

Ответ. Первый вариант более безопасен при настройке, второй проще в монтаже.

Вопрос. Какое реле предпочтительнее механическое или электронное?

Ответ. Механические дешевле, электронные по надежности и функциональности их превосходят.

Вопрос. Импортные устройства более надежны?

Ответ. Российские стандарты жестче зарубежных, поэтому предпочтительнее выбирать отечественные устройства.

Что делать при возгорании в бытовых условиях

Чтобы уменьшить ущерб от огня, нужно знать, как действовать в случае возгорания. Алгоритм действий зависит от того, что являлось причиной пожара.

Квартира

Возгорание в квартире

Если в квартире произошел пожар, нужно действовать следующим образом:

Позвонить в пожарную службу.
Произвести эвакуацию людей из горячего дома.
Если возможно, нужно постараться потушить возгорание до приезда пожарных. Очаг можно накрыть одеялом или засыпать песком.
Использовать тканевые повязки, смоченные водой.
Обесточить помещение.
Закрыть окна и двери, а также щели. Это делается с целью непопадания внутрь кислорода, который увеличивает возгорание.
Не тушить водой электрическую проводку или бытовые приборы, находящиеся под напряжением, а также горящие жидкости.

Дым в подъезде

В случае появления задымления в подъезде, необходимо выявить очаг возгорания. Нужно проверить почтовые ящики, сборник мусора и постараться устранить огонь. Если дым идет их запертой квартиры, нужно постараться выломать дверь.

В случае охвата огнем всего подъезда, необходимо выбраться из здания через пожарную лестницу. Если такой возможности нет, нужно оставаться дома, закрыть дверь и дождаться прибытия пожарных. Использовать лифт при возгорании запрещено!

Возгорание электроприбора

Если причиной стал бытовой прибор, его нужно обесточить и защитить шнур сухой тканью или полиэтиленовым пакетом. Далее надо вызвать пожарную службу. В случае невозможности перекрытия горения, прибор следует накрыть тканью, чтобы кислород не разгонял пламя.

Горящая одежда

При попадании огня на одежду нельзя бежать. Это усилит пламя под воздействием кислорода. Сбить огонь можно водой или плотной тканью. Если человек на улице, можно сбить пламя, катаясь по земле, песку или снегу.

Угарный газ

Неясное создание, шатание могут быть причиной отравления угарным газом. В этом случае нужно делать следующее:

Вывести человека на воздух.
Обеспечить ему положение лежа.
Привести в сознание с помощью вдыхания нашатырного спирта.
При необходимости сделать искусственное дыхание.
Доставить больного в больницу.

Взрывы

В случае риска взрыва, нужно делать следующее:

Сделать интенсивное проветривание.
Закрыть газовый вентиль.
Эвакуировать людей и животных, предупредить соседей.
Находясь на улице, вызвать специалистов. Не входить в дом, пока не будут окончены спасательные работы.

Статистика

Согласно статистике, в разных странах, в том числе и РФ, наиболее распространенными причинами пожаров в быту являются:

Неправильный монтаж электропроводки. Несоблюдение условий эксплуатации электрических сетей.
Утечки газа.
Неправильная технология использования легковоспламеняющихся веществ.
Курение.

Идея 2. На транзисторах

Принцип действия такого реле времени основывается на использовании полупроводниковых приборов для задачи временного промежутка. На практике могут использоваться схемы как с одним транзистором, так и с большим числом. Наиболее актуальные для самостоятельного изготовления реле времени на двух транзисторах – они характеризуются лучшей стабильностью и управляемостью.

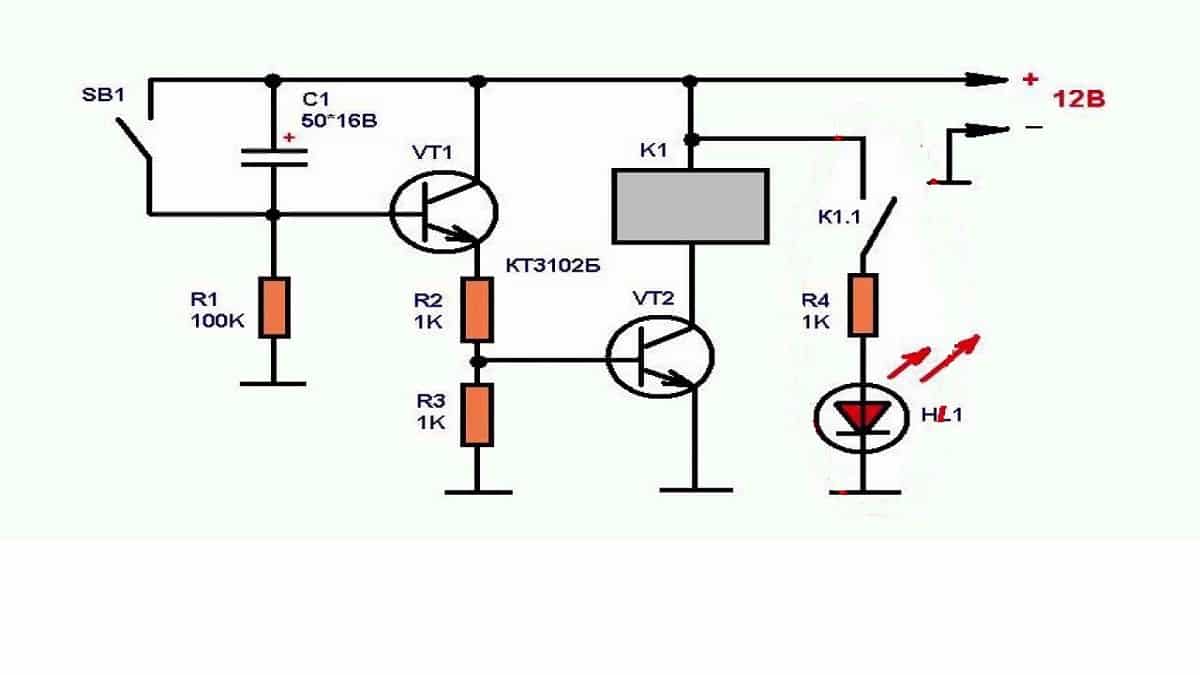

Пример такого электронного устройства приведен на рисунке ниже:

Рис. 5. На транзисторах

Для ее практической реализации вам понадобится обзавестись следующими элементами:

резисторами – одним на 100 кОм и тремя на 1 кОм;
двумя транзисторами КТ3102Б или идентичными;
конденсатором для создания задержки выключения/включения;
кнопка для запуска реле времени;
промежуточное реле или коммутатор;
светодиод для сигнализации состояния;
печатная плата для сборки всех деталей.

Принцип работы такого реле времени заключается в подаче напряжения 12 В на емкостной элемент C1. После чего происходит зарядка конденсатора до определенного потенциала, величины которого будет достаточно для открытия транзистора VT1.

Ток заряда для емкостного элемента определяется сопротивлением ветви C1 – R1 – чем больше сопротивление, тем меньше ток, а время накопления заряда больше. Соответственно, для повышения или уменьшения времени включения или выключения нагрузки можно использовать переменный резистор для R1.

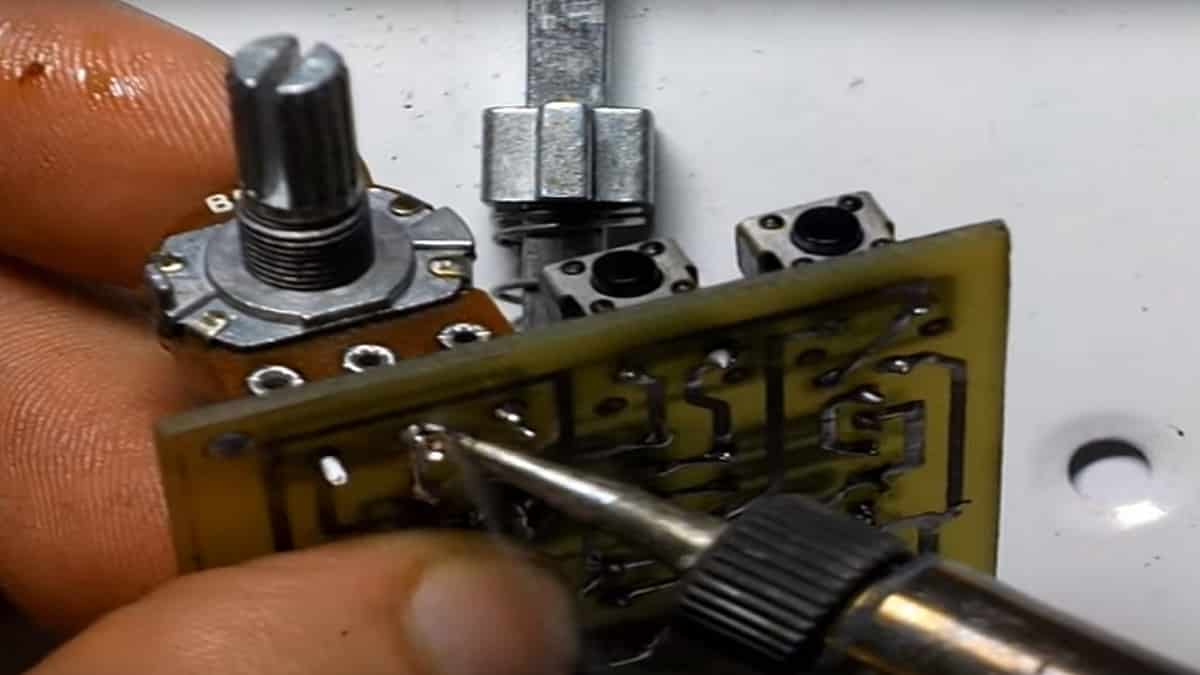

Рис. 6. Установить переменный резистор

После разряда емкости на базу транзистора VT1 поступит сигнал открытия, и электрический ток начнет протекать через эмиттер и коллектор, резисторы R2 и R3. Эти номиналы резисторов подбираются для открытия второго транзистора VT2, работающего в режиме электронного ключа на включение основной нагрузки.

Открытый VT2 подает напряжение на обмотку реле K1, сердечник в нем притягивается и производит операции с нагрузкой. Одна из пар контактов электромагнитного реле воздействует своими контактами на цепь питания светодиода, сигнализирующего о состоянии устройства.

Кнопка SB1 в цепи позволяет обнулить заряд конденсатора – это обязательная процедура пере каждым последующим пуском, что составляет определенные трудности, которые решаются установкой микросхем.

Схемы различных реле времени

на транзисторах;
на микросхемах;
для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

Транзистор КТ 3102 (или КТ 315) – 2 шт.
Конденсатор.
Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
Кнопка.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Необходимые электронные компоненты для реле времени на 12 вольт:

резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
диод 1N4148;
емкость на 4700 мкФ и 16 В;
кнопка;
микросхема TL 431.

Принцип работы и схема подключения теплового реле

Под питание на выходе 220 В

Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, – 4 шт.
Тиристор ВТ 151 – 1 шт.
Емкость на 470 нФ – 1 шт.
Резисторы: на 4300 кОм – 1шт, на 200 Ом – 1 шт., регулируемый на 1500 Ом – 1 шт.
Выключатель.

Устройство, виды и принцип действия асинхронных электродвигателейЧто такое контактор: назначение, принцип работы, виды, схемы подключенияПоверка электросчетчика: срок поверки и межповерочный интервалКак правильно выбрать и какой лучше поставить электросчетчик в квартируЧто делать если остановился или сломался электросчетчик в квартире?Что такое генератор водорода и как его сделать своими рукамиКак выбрать генератор для загородного дома или дачи, ТОП моделейКак устроен генератор переменного тока — назначение и принцип действия

Идея 2. На транзисторах

Пример такого электронного устройства приведен на рисунке ниже:

Рис. 5. На транзисторах

Для ее практической реализации вам понадобится обзавестись следующими элементами:

резисторами – одним на 100 кОм и тремя на 1 кОм;
двумя транзисторами КТ3102Б или идентичными;
конденсатором для создания задержки выключения/включения;
кнопка для запуска реле времени;
промежуточное реле или коммутатор;
светодиод для сигнализации состояния;
печатная плата для сборки всех деталей.

Рис. 6. Установить переменный резистор

Самостоятельное изготовление

При желании можно сделать таймер включения и выключения электроприборов своими руками. Перед тем как приступить к исполнению, нужно определиться с задачами, найти схему устройства и требуемые радиодетали. Схемы существуют разной степени сложности.

Схема реле на транзисторе

Простая схема реле задержки выключения 12 В собирается на одном транзисторе, и не содержит дефицитных деталей. Эта очень простая к повторению схема. После сборки не требует настройки. Такое устройство будет работать не хуже приобретённого в магазине.

В качестве VT1 используется любой транзистор n-p-n проводимости. При подаче питания конденсатор заряжаться. При достижении на нём пороговой величины напряжения, транзистор открывается и срабатывает реле K1. Изменяя значение С1 и R2, регулируется время включения. Задержка включения в таком исполнении достигает 10 секунд. Для того чтобы при снятии питания реле оставалось замкнутым некоторое время, параллельно питанию схемы устанавливается конденсатор большой ёмкости.

Управление задержкой на микросхеме

Простая схема управления светом, вентилятором, или другой нагрузкой может быть собрана на NE555. Специализированная микросхема NE555 есть не что иное, как таймер. Выходной ток устройства 200 мА, ток потребления 203 мА. Погрешность таймера не превышает один процент и не зависит от изменения сигнала в сети 220 вольт.

Схема работает от источника постоянного напряжения. Уровень сигнала питания схемы выбирается в диапазоне от 9 до 14 Вольт. Цепочка, состоящая из резисторов R2, R4 и конденсатора C1 задаёт время задержки. Рассчитать это время можно воспользовавшись формулой t = 1.1*R2*R4*C1. После нажатия кнопки SB1 происходит замыкание контактов K1.1. Через время t они разомкнутся. Для того чтобы таймер начинал отсчёт времени не от момента нажатия на кнопку, а в момент отпускания, понадобится использовать кнопку с нормально замкнутыми контактами.

Время подстройки легко регулировать с помощью переменного резистора R2. Такую схему удобно собрать на плате, выполненной из текстолита или гетинакса. После правильной сборки и при исправных радиодеталях схема работает сразу.

Самый простой таймер 12В в домашних условиях

Наиболее простое решение — это реле времени 12 вольт. Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

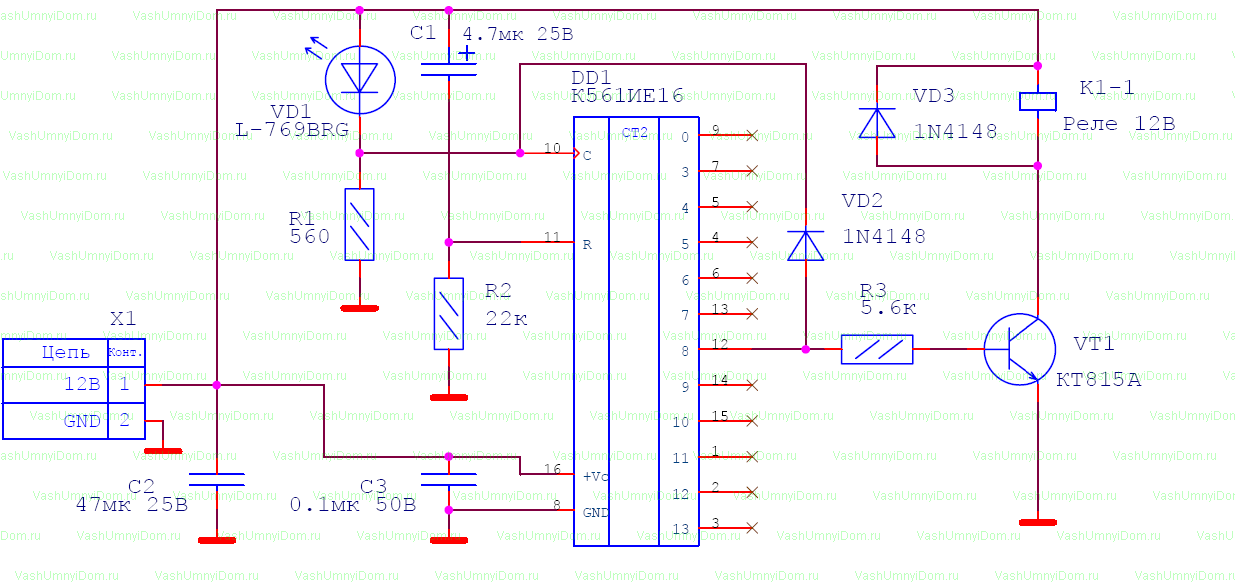

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика, открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов, поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

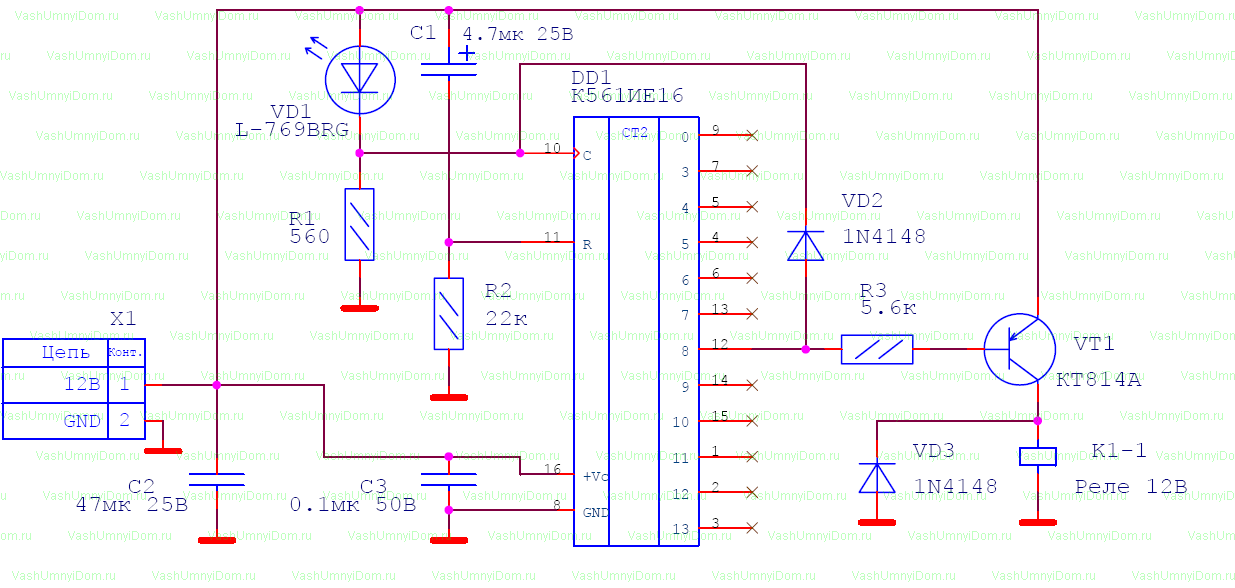

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия. Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчика	Номер разряда счётчика	Время выдержки
7	3	6 сек
5	4	11 сек
4	5	23 сек
6	6	45 сек
13	7	1.5 мин
12	8	3 мин
14	9	6 мин 6 сек
15	10	12 мин 11 сек
1	11	24 мин 22 сек
2	12	48 мин 46 сек
3	13	1 час 37 мин 32 сек

Простое реле времени на 220 В

Данное реле выдержки времени на 220 Вольт является гальванически не развязанным и является простейшим. В качестве элемента коммутации применяется тиристор.

Как мы говорили, тиристор позволяет коммутировать нагрузку, нечувствительную к форме напряжения питания: лампу накаливания, тен, галогеновую лампу и тому подобное.

Нельзя подключить светодиодный драйвер или энергосберегайку типа КЛЛ, любой электронный прибор, имеющий на входе трансформатор.

Минимум деталей схемы и простота схема позволят собрать это схему любому, израсходовав не более 50–100 руб.

Схема работает так же просто, как и выглядит. Если замкнуть контакт S1, то начнется постепенная зарядка C1. В процессе заряда этого конденсатора, тиристор VS1 будет открыт.

На нагрузке HL1 будет сетевое напряжение. Как только конденсатор зарядится, тиристор VS1 закроется и ток через него проходить перестанет. Наш прибор завершить работу и произойдет выключение нагрузки.

Схема содержит такие детали:

диодный мост, выполняющий функцию подачи на тиристор выпрямленного тока: состоит из диодов с максимальным током не ниже 1А и имеющего обратный показатель напряжения не ниже 400В (1N4007);

тиристор серии BT151 (если у вас завалялись КУ 202Н или КУ 202М — применяйте);

сопротивление R1 — 4.3 МОм, мощностью 1Вт;
сопротивление R2 200 Ом, 1Вт;
R3 такой же мощности, 1.5 кОм;
конденсатор устройства С1 на 0.47 мкФ, на 630В или большее напряжение;
нагрузка HL1 мощностью не более 200 Вт; при применении ламп накаливания, и в том числе галогенных ламп помните, что стартовый ток при включении может превышать рабочий в 10 раз, хотя это продолжается не так долго.
выключатель или тумблер S1.

Так как весь принцип работы этого реле сводится к зарядке конденсатора, то изменяя емкость конденсатора проще всего изменить время включения реле.

Из-за простоты данного устройства дать простую формулу расчета времени выдержки невозможно, так как время зависит от параметров конкретного тиристора, сопротивлений резисторов, ёмкости конденсатора.

Основные функции работы реле

Задержка выключения, происходит после подачи питающего напряжения, осуществляется за счет переключения контактов.
Задержка срабатывания устройства.
Циклический рабочий цикл с задержкой отключения, в этом случае действие прибора происходит с включения и выключения в различные временные промежутки и т. д. до времени прекращения подачи питания.
Циклическое действие с задержкой срабатывания, отчет действия реле начинается с задержки включения прибора на время с последующим циклическим периодом срабатывания и до прекращения подачи питания.

Рис. № 3. Многофункциональное цифровое реле времени FINDER

Контакты современного электронного реле рассчитаны на ток 8 – 10 А и могут выдержать мощность от 250 Вт, на которую рассчитано энергосберегающее освещение и до 2 кВт активной нагрузки обогревателя. Электронное реле времени может выдержать работу 0,5 кВт двигателя, включает в действие катушки контакторов на 325 ВА, может поддерживать работу безиндуктивной нагрузки постоянного тока от 0,35 А при 24 В и 0,18 А при напряжении 230 В.

Рис №4. Многофункциональное реле АН3-NB, внешний вид.

Для обеспечения стабильной работы реле и увеличения ресурса многие устройства комплектуются трансформаторным блоком питания.

Рис. №5. Трансформаторный блок питания многофункционального реле АН3-N.
