Что такое коэффициент мощности

Использовать как символ

Строчная буква φ (или часто ее вариант ϕ) часто используется для обозначения следующего:

• Магнитный поток в физике
• Буквенные фи обычно используется в физике для представления волновых функций в квантовой механике , например, в уравнении Шредингера и Бра и кет : . ⟨ ϕ | ψ ⟩ {\ Displaystyle \ langle \ phi | \ psi \ rangle}
• Золотое сечение 1 + 5 2 ≈ {\ displaystyle {\ tfrac {1 + {\ sqrt {5}}} {2}} \ приблизительно} 1,618 033 988 749 894 848 204 586 834 … в математике, искусстве и архитектуре.
• Функция Эйлера φ (n ) в теории чисел; также называетсяфи-функцией Эйлера .
• В циклотомических полиномиальных функциях Ф п (х ) алгебра.
• В алгебре группы или кольцевых гомоморфизмов
• В теории вероятностей , φ (х ) = (2 & pi ; ) — 1 / 2е —х ² / 2 является функцией плотности вероятности из стандартного нормального распределения .
• В теории вероятностей , φХ (т ) = Е [еITX ] является характеристической функцией случайной величиныX .
• Угол , , как правило , второй угол упоминалось, после того, как & thetas ( тета ). Он может обозначать: Аргумент комплексного числа .
• Фаза волны при обработке сигналов.
• В сферических координатах , математики обычно относятся к фам как полярный угол (от г — оси ). В физике принято использовать фи в качестве азимутального угла (от осиx ).
• Один из двугранных углов в скелетах белков на графике Рамачандрана
• Внутренний или эффективный угол трения .

Работа поверхности, в физике твердого тела .
Обсчитывать представление для ароматической функциональной группы в органической химии .
Коэффициент летучести в термодинамике .
Соотношение дестабилизаций свободной энергии мутантов белка в анализе значения phi .
В картографии , геодезии и навигации , широте .
В авиамеханике в качестве символа угла крена (иногда обозначается буквой тета, которая также используется для обозначения угла тангажа).
В технике сгорания — коэффициент эквивалентности топлива и воздуха . Отношение между фактическим соотношением топливо-воздух и стехиометрическим соотношением топливо-воздух.
Предложение в логике первого порядка .
Функция Веблена в теории множеств
Пористость в геологии и гидрологии .
Коэффициент уменьшения прочности (или сопротивления) в проектировании конструкций , используемый для учета статистической изменчивости материалов и методов строительства.
Символ глухого двугубного фрикативного падежа в Международном фонетическом алфавите (с использованием варианта символа прямой линии)
По динамике полета угол крена.
В философии φ часто используется для обозначения общего действия . (Также в верхнем регистре.) [ Необходима ссылка ]
В психологии восприятия , то фи явление является видимым движением , вызванным последовательным просмотром стационарных объектов, такими , как кадры двигающегося изображения.
В лексико-функциональной грамматике — функция, отображающая элементы c-структуры в f-структуру .
В экологии — вероятность выживания участка или вероятность того, что вид продолжит заселять участок, если он был там в прошлом году.
Логотип французской левой политической партии La France Insoumise .
Аббревиатура слова бактериофаг

• Mϕ используется как сокращение от слова « макрофаги».

Заглавная буква Φ используется как символ для:

• Золотой конъюгат отношения -0,618 … в математике.
• Кумулятивная функция распределения (CDF) из стандартного нормального распределения в статистике.
• Магнитный поток и электрический поток в физике, с подстрочными различая два.
• В философии Φ часто используется как сокращение для общего действия . (Также в нижнем регистре.) [ Необходима ссылка ]
• Количество фаз в энергосистеме в электротехнике , например 1Φ для однофазного , 3Φ для трехфазного .
• Общий символ для параметризации поверхности в векторном исчислении .
• В алгебре Лакана Φ обозначает воображаемый фаллос, а также представляет фаллическое значение; −Φ обозначает кастрацию. [ сомнительно — обсудить ]

Символ диаметра в машиностроении часто ошибочно называют «фи», а символ диаметра иногда ошибочно набирается как Φ. Этот символ используется для обозначения диаметра круглого сечения; например, «⌀14» означает, что диаметр круга равен 14 единицам .

Отрицательный косинус

Из школьного курса геометрии известно, что cos (φ) = cos (-φ), то есть косинус любого угла будет положительной величиной. Но как же отличить индуктивную нагрузку от емкостной? Всё просто – электрики всех стран условились, что при емкостной нагрузке перед знаком косинуса ставится минус!

В практике пользования прибором анализа напряжения HIOKI у меня были случаи, когда значение косинуса было отрицательным. В последствии выяснилось, что была неправильно включена компенсаторная установка и произошла перекомпенсация. То есть cos φ < 0, что и должно быть, но конденсаторные установки используются неправильно, и возможны ситуации, когда напряжение в сети из-за этого может подняться.

Косинус фи или “темная сторона” эффективности индукционных нагревателей

Эффективность индукционных электрических котлов в системах теплоснабжения непосредственно связана с понятием «косинуса фи». Для специалистов-энергетиков вопрос «что такое «косинус фи», конечно, вопросом не является, однако для всех остальных этот термин может показаться непонятным

В этой статье мы разберемся с этим понятием и поймем, почему «косинус фи» индуктивно-кондуктивных нагревателей «Терманик», равный 0,985, – это так важно с точки зрения оценки эффективности индукционных нагревателей. Причем, как обычно, не будем сыпать сложными определениями и формулами, ведь мы хотим разобраться и понять, а не написать курсовую работу!

cosφ — именно так обозначается это понятие – это отношение активной мощности к полной. cosφ не измеряется ни в Ваттах, ни в Герцах – ни в чем, потому как это коэффициент и является относительной величиной. Он может варьироваться от 0 до 1. И чем ближе к 1, тем лучше. Также этот коэффициент называется «коэффициентом мощности».

Откуда же он берется? Введем некоторые понятия. Любой прибор, имеющий в своем составе электрические элементы, создает электромагнитное поле, а для трансформатора или индукционного нагревателя, электромагнитное поле – это то, ради чего и создается прибор, так как если он не будет генерировать магнитное поле, он не будет работать, то есть станет бесполезной железякой. Возьмем, к примеру, индукционный электронагреватель «Терманик 100» с заявленной заводом-изготовителем мощностью 100 кВт. С точки зрения владельца «Терманика» — это нагреватель, который потребляет электроэнергию и производит тепло. А с точки зрения поставщика электроэнергии, «Терманик» — это нагрузка, то есть потребитель мощностью… 102 кВА. Что за разница в показаниях? И почему одна мощность измеряется в кВт, а другая – в кВА?

Дело в том, что в сети переменного тока различают активную, реактивную и полную мощность. Собственно говоря, полная мощность и состоит из двух составляющих – активной и реактивной мощности. Активная мощность – это та самая мощность, потребляя которую, электронагреватель и вырабатывает тепловую энергию, она-то и измеряется в кВт (и для нагревателя «Терманик 100» составляет 100 кВт). Но какая-то часть мощности тратится не на нагрев, а на поддержание работы самого нагревателя. В случае с индукционным нагревателем – на создание и поддержание магнитного поля, без которого он бы не работал вообще. Эта мощность и является «реактивной мощностью». Несмотря на свое название, к работе реактивного двигателя она не имеет никакого отношения. В данном случае, «реактивный» — значит направленный в противоположном от движения электротока направлении. Реактивная мощность измеряется в вольт-амперах реактивных (Вар, кВАр), а общая мощность измеряется в кВА.

Коэффициент мощности, он же cosφ — это отношение активной мощности к полной. Физически он показывает, какая часть полной мощности идет на совершение полезной работы (в нашем случае – на преобразование в тепло), а какая – на поддержание работоспособности самого устройства. Если наш нагреватель обладает коэффициентом мощности 0,985, значит 98,5% мощности идет на нагрев и только 1,5% преобразуется в реактивную мощность.

Так и получается, что 102 кВА х 0,985 = 100 кВт

Реактивная мощность сама по себе не совершает полезную работу, хотя, как ни парадоксально, является необходимой составляющей для ее осуществления. Реактивная мощность возвращается обратно в электросеть.

Реактивная мощность и энергия снижают показатели эффективности энергосистемы, то есть загрузка реактивными токами генераторов электростанций увеличивает расход топлива, растут потери в подводящих сетях и приемниках, увеличивается падение напряжения в сетях. Строго говоря, большая реактивная мощность – это скорее головная боль поставщика электроэнергии

Однако и для потребителя это важно, поскольку, чем меньше реактивной мощности выдает его оборудование, тем меньше нагрузка на понижающие силовые трансформаторы, меньше нагрузка на провода и возможность использования кабелей меньшего сечения, избежание штрафов за низкий cosφ (есть и такие!), ну и, в целом, снижение потребления электроэнергии

Значение коэффициента мощности выше 0,9 говорит о высокой эффективность индукционных нагревателей

Ни для кого не секрет, что индукционный нагреватель небольшой мощности можно собрать и «в гараже», возможно, его даже можно будет эксплуатировать, однако если говорить о промышленном предприятии, где совокупное значение вырабатываемой всеми приборами и устройствами реактивной мощности, чрезвычайно важно, там могут применяться только высокопроизводительные машины с максимальным коэффициентом мощности

Анализ полученных результатов обследования

На предприятии нужно было выбрать компенсирующую установку для увеличения коэффициента мощности

Но перед её покупкой было решено обратить внимание на гармоники

В ГОСТ 13109-97 указан допустимый уровень гармонических искажений по напряжению, равный 8%. По проведенным измерениям, этот уровень не превышен. Однако, при увеличении мощности в 5 раз можно ожидать увеличение процента гармоник (THD) в то же количество раз. Следовательно, возможно увеличение коэффициента гармоник с 2,3 % до 11,5 %.

Однако, по рекомендациям производителей для безопасной эксплуатации батарей конденсаторов установок стандартного исполнения уровень THD не должен превышать 2 %. При этом уровень гармоник тока не учитывается и ГОСТом не регламентируется.

Следовательно, необходимо применять совместно с конденсаторными установками фильтры высших частот (фильтрокомпенсирующие устройства).

Определение и физический смысл [ править | править код ]

Коэффициент мощности равен отношению потребляемой электроприёмником активной мощности к полной мощности. Активная мощность расходуется на совершение работы. В случае синусоидальных тока и напряжения полная мощность представляет собой геометрическую сумму активной и реактивной мощностей. Иными словами, она равна корню квадратному из суммы квадратов активной и реактивной мощностей. В общем случае полную мощность можно определить как произведение действующих (среднеквадратических) значений тока и напряжения в цепи. В качестве единицы измерения полной мощности принято использовать вольт-ампер (В∙А) вместо ватта (Вт).

В электроэнергетике для коэффициента мощности приняты обозначения cos ⁡ φ <displaystyle operatorname varphi > (где φ <displaystyle varphi > — сдвиг фаз между силой тока и напряжением) либо λ <displaystyle lambda > . Когда для обозначения коэффициента мощности используется λ <displaystyle lambda > , его величину обычно выражают в процентах.

Согласно неравенству Коши—Буняковского, активная мощность, равная среднему значению произведения тока и напряжения, всегда не превышает произведение соответствующих среднеквадратических значений. Поэтому коэффициент мощности принимает значения от нуля до единицы (или от 0 до 100 %).

Коэффициент мощности математически можно интерпретировать как косинус угла между векторами тока и напряжения (в общем случае бесконечномерных). Поэтому в случае синусоидальных напряжения и тока величина коэффициента мощности совпадает с косинусом угла, на который отстоят соответствующие фазы.

В случае синусоидального напряжения, но несинусоидального тока, если нагрузка не имеет реактивной составляющей, коэффициент мощности равен доле мощности первой гармоники тока в полной мощности, потребляемой нагрузкой.

При наличии реактивной составляющей в нагрузке кроме значения коэффициента мощности иногда также указывают характер нагрузки: активно-ёмкостный или активно-индуктивный. В этом случае коэффициент мощности соответственно называют опережающим или отстающим.

Способы увеличения «косинуса фи»

Вышеперечисленные последствия низкого cos φ с достаточной убедительностью говорят о том, что необходимо вести борьбу за высокий cos φ. К мерам увеличения cos φ относятся:

1. Правильный выбор типа, мощности и скорости вновь устанавливаемых двигателей;
2. Увеличение загрузки двигателей;
3. Недопущение работы двигателей вхолостую продолжительное время;
4. Правильный и высококачественный ремонт двигателей;
5. Применение статических (то есть неподвижных, невращающихся) конденсаторов.

Малый вес конденсаторов, отсутствие вращающихся частей, незначительные потери энергии в них, легкость обслуживания, безопасность и надежность в работе дают возможность широкого применения статических конденсаторов для повышения cos φ двигателей.

Подбирая величину емкости при параллельном соединении и емкости, можно добиться уменьшения угла сдвига фаз между напряжением и общим током при неизменной активной и реактивной мощности, потребляемой ветвью с индуктивностью. Этот угол можно сделать равным нулю. Тогда ток, текущий на общем участке цепи, будет иметь наименьшую величину и совпадать по фазе с напряжением сети.

Это явление называется компенсацией сдвига фаз и широко используется на практике. По экономическим соображениям невыгодно доводить угол φ до нуля, практически целесообразно иметь cos φ = 0,9 – 0,95.

Рассмотрим расчет емкости конденсаторов, которые нужно включить параллельно индуктивной нагрузке, чтобы повысить cos φ до заданной величины.

На рисунке 1, а изображена схема включения индуктивной нагрузки в сеть переменного тока. Для увеличения коэффициента мощности параллельно потребителю включена батарея конденсаторов. Векторная диаграмма начинается с построения вектора напряжения U. Ток I₁ вследствие индуктивного характера нагрузки отстает по фазе от напряжения сети на угол φ₁. Необходимо уменьшить угол сдвига фаз между напряжением U и общим током до величины φ. Иначе говоря, увеличить коэффициент мощности от значения cos φ₁ до значения cos φ.

Рисунок 1. Увеличение cos φ при помощи статических конденсаторов:а – схема включения; б – векторная диаграмма

Отрезок ос, представляющий активную слагающую тока I₁, равен:

ос = I₁ × cos φ₁ = оа × cos φ₁ .

Пользуясь выражением мощности переменного тока

P = U × I × cos φ ,

отрезок ос выразим так:

Ток на общем участке цепи I равен геометрической сумме тока нагрузки I₁ и тока конденсатора I_C.

Из треугольника оас и овс имеем:

ас = ос × tg φ₁ ;bс = ос × tg φ .

Из диаграммы получаем:

ab = od – ac – bc = ос × tg φ₁ – ос × tg φ = oc × (tg φ₁ – tg φ) .

Так как

abI_C

Вместе с этим, как было указано выше,

I_C = U × ω × C .

Следовательно,

Пример 1. Электрические двигатели шахты потребляют мощность 2000 кВт при напряжении 6 кВ и cos φ₁ = 0,6. Требуется найти емкость конденсаторов, которую нужно подключить на шины установки, чтобы увеличить cos φ до 0,9 при f = 50 Гц.

Решение.

cos φ₁ = 0,6;     φ₁ = 53°10’;     tg φ₁ = 1,335;

cos φ = 0,9;     φ = 25°50’;     tg φ = 0,484;

Треугольник мощностей

Рассматриваемый коэффициент может быть измерен так же, как частное полезного активного значения мощности к общей (S=I*U). Для иллюстрации влияния фазового сдвига на косинус фи применяется прямоугольный треугольник мощностей. Катеты, образующие прямо угол, представляют реактивное и активное значение, гипотенуза – общее. Косинус выделенного угла равен частному активной и общей мощностей, то есть он является коэффициентом, демонстрирующим, какой процент от полной мощности требуется для нагрузки, имеющей место в данный момент. Чем меньший вес имеет реактивный компонент, тем больше полезная мощность.

Важно! Строго говоря, данный параметр полностью соответствует коэффициенту мощности только при идеально синусоидальном движении тока в электросети. Для получения максимально точной цифры требуется анализ искажений нелинейного характера, присущих переменным току и напряжению

В практических подсчетах эти искажения чаще всего игнорируют и полагают показатель cos fi примерно равным требуемому коэффициенту.

Треугольник мощностей

Добавляем знаки и специальные символы в Microsoft Word

Вероятнее всего, вы хотя бы раз сталкивались с необходимостью вставить в MS Word знак или символ, которого нет на компьютерной клавиатуре. Это могло быть, к примеру, длинное тире, символ градуса или правильной дроби, а также много чего другого. И если в некоторых случаях (тире и дроби) на помощь приходит функция автозамены, то в других все оказывается намного сложнее.

Мы уже писали о вставке некоторых специальных символов и знаков, в этой статье мы расскажем о том, как быстро и удобно добавлять в документ MS Word любые из них.

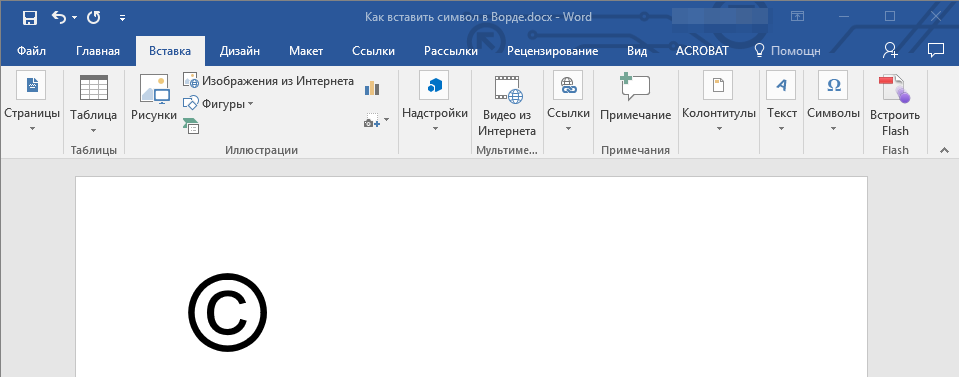

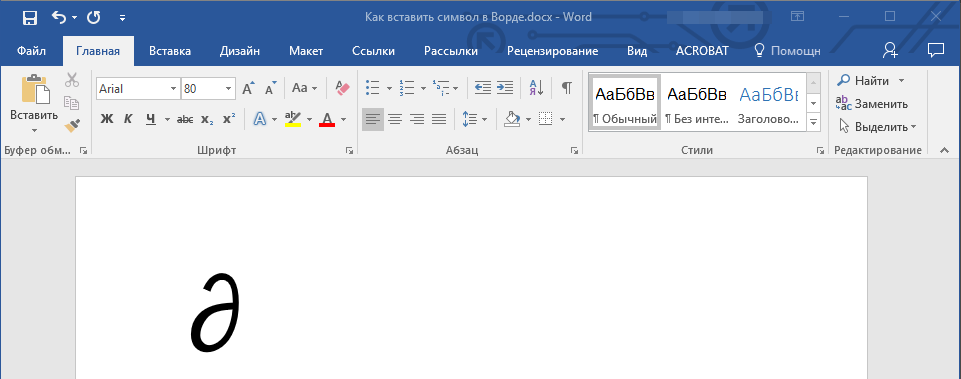

Вставка символа

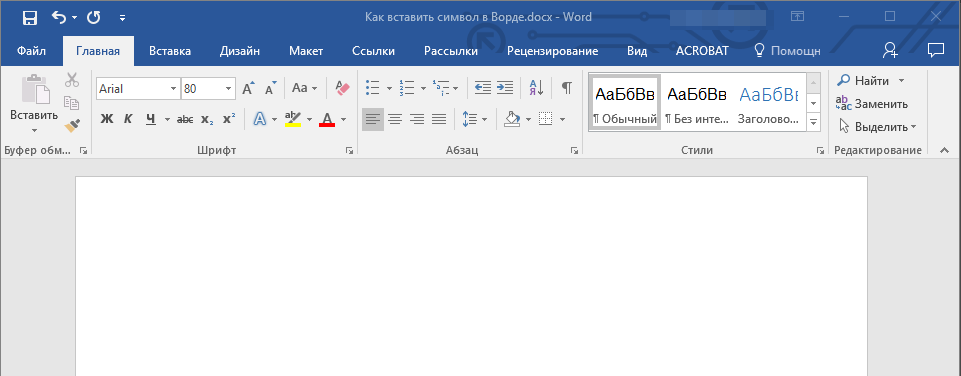

1. Кликните в том месте документа, куда необходимо вставить символ.

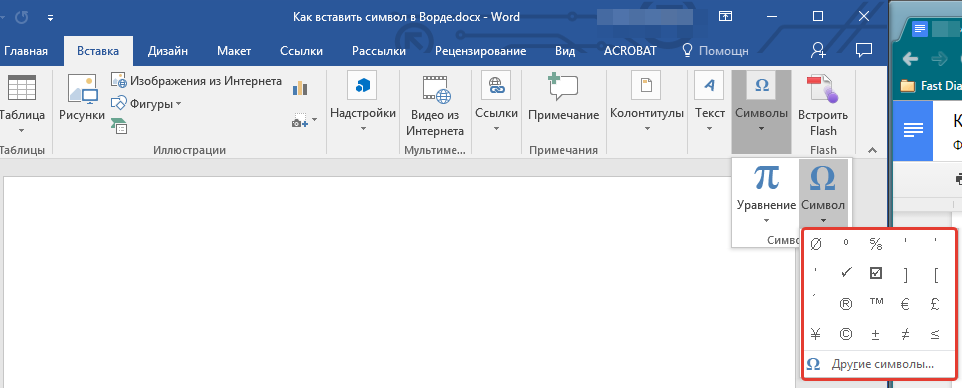

2. Перейдите во вкладку “Вставка” и нажмите там кнопку “Символ”, которая находится в группе “Символы”.

3. Выполните необходимое действие:

Выберите в развернувшемся меню нужный символ, если он там есть.

Если же нужный символ в этом небольшом окошке будет отсутствовать, выберите пункт “Другие символы” и найдите его там. Кликните по необходимому символу, нажмите кнопку “Вставить” и закройте диалоговое окно.

Примечание: В диалоговом окне “Символ” содержится очень много различных символов, которые сгруппированы по тематикам и стилям. Для того, чтобы быстрее найти нужный символ, вы можете в разделе “Набор” выбрать характерный для этого символа, например, “Математические операторы” для того, чтобы найти и вставить математические символы. Также, можно изменять шрифты в соответствующем разделе, ведь во многих из них тоже есть различные символы, отличные от стандартного набора.

4. Символ будет добавлен в документ.

Вставка специального знака

1. Кликните в том месте документа, куда необходимо добавить специальный знак.

2. Во вкладке “Вставка” откройте меню кнопки “Символы” и выберите пункт “Другие символы”.

3. Перейдите во вкладку “Специальные знаки”.

4. Выберите необходимый знак, кликнув по нему. Нажмите кнопку “Вставить”, а затем “Закрыть”.

5. Специальный знак будет добавлен в документ.

Примечание: Обратите внимание, что в разделе “Специальные знаки” окна “Символ”, помимо самих специальных знаков вы также можете увидеть горячие комбинации клавиш, которые можно использовать для их добавления, а также настроить автозамену для конкретного символа

Что вызывает низкий коэффициент мощности cos φ (cos фи) в электрической системе?

В разделе Техника на вопрос для чего нужен тангенс фи в электроэнергетики? При tgф<0 потребитель выдает реактивную мощность (емкостной характер) , при tgф>1 потребитель потребляет реактивную мощность (индуктивный характер).

Рассмотрев треугольник сопротивлений, можно понять смысл термина «тангенс фи». Это отношение между реактивной и активной составляющими нагрузки. Тангенс угла потерь также используется в электроэнергетике, но более привычным является показатель cos(φ).

Часть электрической мощности, пришедшая к потребителю, используется для совершения полезной работы и тепловое рассеяние на нагрузке у потребителя. Почему фазовый сдвиг приводит к потерям электроэнергии? Если активное сопротивление проводника просто рассеивает электроэнергию, переводя ее в тепловую, то фазовый сдвиг между током и напряжением приводит к повышенному расходу энергии на электростанции. Отношение активной мощности, потребляемой в нагрузке, и полной мощности, подаваемой на нагрузку по линии электропередач, численно равно cos(φ), где φ – угол фазового сдвига между током и напряжением. С другой стороны, 0% — крайне нежелательный вариант, когда φ=π/2, cos(φ)=0, при этом вся подаваемая мощность переменного тока отражается от реактивной нагрузки и рассеивается в подводящих проводах.

Р — мощность активная,Q — мощность реактивная. Главный инженер ЭнергосбытаА.

Мне тут в акте о разграничении балансовой ответственности МКС прописал Базовый коэффициент реактивной мощности тангенс Фи, который равен 0,2. Это как понимать?

Активный и реактивный токи, протекающие в проводе, складываются в один общий ток, который замеряется амперметром. Отношение активной мощности к полной называется коэффициентом мощности. Для удобства технических расчетов коэффициент мощности выражают через косинус условного угла «фи» (cosφ).

Коэффициент мощности (cos φ) это параметр, характеризующий искажения формы тока, потребляемого от электросети переменного тока. Важный показатель потребителя электроэнергии. Для оценки и расчетов цепей переменного тока используются действующие значения тока и напряжения. Вольтметры и амперметры переменного тока показывают именно действующие значения. Полная мощность в цепях переменного тока равна квадратному корню из суммы квадратов активной и реактивной мощностей. Фазового сдвига нет, cos φ = 1, вся энергия из сети переходит в активную мощность на нагрузке.

Косинус фи (cos φ) — это косинус угла между фазой напряжения и фазой тока. При активной нагрузке фаза напряжения совпадает с фазой тока, φ (между фазами) равен 0 (нулю). Попытаемся вычислить мощность для простоты возьмем максимальное значение напряжения равное 1(100%) в этот момент ток равен 0(нулю) соответственно их произведение, то есть мощность равны 0(нулю). И наоборот когда ток максимальный напряжение равно нулю. Получается что полезная, активная мощность равна 0(нулю). Счетчики активной мощности фиксируют соответственно только активную мощность.

Попробуем популярно объяснить причину такого уважения электриков к тригонометрической функции cos φ. «Косинус-фи» в электроэнергетике еще называют коэффициентом мощности. Численно коэффициент мощности равен косинусу этого фазового сдвига. Источниками реактивной мощности в сети переменного тока являются катушки индуктивности и конденсаторы. Большинство потребителей электрической энергии имеют обмотки на магнитопроводах, т.е. представляют собой индуктивность. Тогда в однофазной цепи cos φ = P / (U х I), где Р, U, I — показания ваттметра, вольтметра и амперметра, соответственно.

В тренде:

• Как Путин обошел Обаму в списке «Форбс»?Если это действительно так, то Путин с легкостью попадает в первую десятку богатейших людей мира по версии журнала Forbes. Этот журнал ежегодно проводит публикацию рейтинга самых богатых
• Когда можно съесть банан, а когда нельзяЛучше всего их кушать утром, когда ваш организм так жаден к питательным веществам. Возможно, банан – именно то, чего в этот момент так не хватает организму. Съеденный банан перед сном
• Типичные ошибки при приготовлении пломбираЕго разводят в молоке, а после заваривают до густоты. Если в пломбир добавляют ароматизаторы или ягоды и фрукты, то делать это нужно на заключительном этапе приготовления, уже пред тем как

Практическое значение

Коэффициент трансформации

В электроэнергетике при проектировании сетей cos коэффициент фи стремятся повысить как можно больше. Соотношение cos угла fi подразумевает, что в случае его малого показателя для обеспечения нужной мощности цепи потребуется использовать электрический ток очень большой силы. Существует корреляция между применением высокого тока и потерями энергии в подводящих кабелях: если показания электросчетчика заметно выше ожидаемых, всегда проверяют правильность расчетов угла фи.

Показатель может быть выяснен с помощью специального прибора – фазометра. При недостаточности коэффициента в дело идут усилители и другие установки, призванные скомпенсировать энергетические потери. Если угол фи рассчитан неправильно, будут иметь место снижение эффективности работы электрооборудования и рост энергопотребления.

Сдвиг фаз между напряжением и током

Что такое электрическое сопротивление

Фазовый сдвиг – показатель, описывающий разность исходных фаз двух параметров, имеющих свойство меняться во времени с одинаковыми скоростями и периодами. Именно сдвиг между силой и напряжением определяет, сколько будет значение угла фи.

В радиотехнической промышленности используются цепочки для получения асинхронного хода. Одна RC-цепь создает 60-градусный сдвиг, для получения 180-градусного для трехфазной структуры организуют последовательное соединение трех цепочек.

При трансформации электродвижущей силы во вторичных обмотках прибора для всех вариаций тока ее значение идентично по фазе таковому для первичной обмотки. Если обмотки трансформатора включить в противофазе, значение напряжения получает обратный знак. Если напряжение идет по синусоиде, происходит сдвиг на 180 градусов.

В простом случае (к примеру, включение электрического чайника) фазы двух показателей совпадают, и они в одно и то же время достигают пиковых значений. Тогда при расчете потребительской мощности применять угол фи не требуется. Когда к переменному току подключен электродвигатель с составной нагрузкой, содержащей активный и индуктивный компоненты (двигатель стиральной машинки и т.д.), напряжение сразу подается на обмотки, а ток отстает вследствие действия индуктивности. Таким образом, между ними возникает сдвиг. Если индуктивный компонент (обмотки) подменен использованием достижений химии в виде емкостного аккумулятора, отстающей величиной, напротив, оказывается напряжение.

Косинус фи не следует путать с другим показателем, рассчитываемым для комплексных нагрузок, – коэффициентом демпфирования. Он широко используется в усилителях мощности и равен частному номинального сопротивлению прибора и выходному – усилка.

Угол фазового сдвига

Активная и пассивная компенсация

Коррекция косинуса фи в электротехнике – это любая техника увеличения коэффициента мощности до 1. В общем случае cos(φ) может варьироваться от 0 до 1. Чем выше коэффициент мощности, тем эффективнее используется электричество. Причинами несовершенства являются искажения и фазовый сдвиг между гармониками напряжения и тока той же частоты. Поэтому существуют две основные категории методов коррекции коэффициента мощности.

Гармонические искажения вызваны нелинейными компонентами, такими как мост выпрямителя в источниках питания постоянного тока, который подключается непосредственно к большому накопительному конденсатору. Их можно скорректировать на этапе проектирования источника питания путем введения различных пассивных или активных схем компенсации. Основным источником фазового сдвига U-I являются промышленные асинхронные двигатели, которые с точки зрения схемы имеют индуктивную нагрузку. Косинус фи двигателя (который на холостом ходу падает до 0,1) можно увеличить, добавив внешние компенсирующие конденсаторы. При этом их необходимо установить как можно ближе к нагрузке, чтобы избежать циркуляции реактивной мощности до места их размещения.

Смотреть галерею

Активная компенсация реактивной мощности использует активные электронные схемы с обратной связью, которые сглаживают форму кривой выпрямленного тока.

Нелинейные устройства генерируют гармонические колебания с частотой ƒ=1/(2π√LC). Если она совпадает с одной из гармоник, то будет усиливаться, что может привести к различным последствиям, в т. ч. катастрофическим. Во избежание этого, последовательно с компенсирующим конденсатором подсоединяют небольшой индуктор, что образует т. н. шунтирующий фильтр подавления гармоник.

Кодировки

В Юникоде представлено несколько форм буквы фи:

Кодировка	Название	Корректный вид	В вашем браузере	Использование
U+03A6	GREEK CAPITAL LETTER PHI	\Phi	Φ	прописная греческая фи, используется в греческих текстах
U+03C6	GREEK SMALL LETTER PHI	\varphi or \phi	φ	строчная греческая фи, используется в греческих текстах (нормально не наклонные, не так, как это показано здесь в третьей колонке)
U+03D5	GREEK PHI SYMBOL	\phi	ϕ	используется в математическом и техническом контекстах
U+0278	LATIN SMALL LETTER PHI	ɸ	латинская фи; используется в МФА для обозначения глухого губно-губного спиранта

В некоторых старых шрифтах, не совместимых со спецификацией Unicode 3.0 1998 года, символ U+03D5 (GREEK PHI SYMBOL) мог быть представлен «петлеобразным» символом \varphi. Это более не считается корректным. Символ U+03C6 (GREEK SMALL LETTER PHI) может быть представлен и «перечеркнутым» вариантом \phi, но предпочтительно — «петлеобразным» вариантом \varphi.

HTML-мнемоники для прописной и строчной фи — это Φ и φ (Φ и φ, соответственно).

В LaTeX имеются математические символы \Phi, \phi и \varphi (\Phi, \phi и \varphi, соответственно).

Разновидности агрегатов

Синхронный генератор (мотор) подразделяется на несколько моделей, которые предназначены для разнообразных целей:

• Шаговые (импульсные) – применяются для приводов механизмов с циклом работы старт-стоп или устройств непрерывного движения с импульсным управляющим сигналом (счетчиков, лентопротяжных устройств, приводов станков с ЧПУ и др.).
• Безредукторные – для применения в автономных системах.
• Бесконтактные – применяются для работы в качестве электростанций на судах морского и речного флота.
• Гистерезисные – используются для счетчиков времени, в инерционных электроприводах, в системах автоматического управления;
• Индукторные моторы – для снабжения электроустановок.

Мощности в электродвигателе

Итак, полная мощность с единицей измерения вольт-ампер (ВА) – это комплексная величина, состоящая из активной мощности (действительной) и реактивной (мнимой). Если рассматривать полный показатель по формуле, то можно это отобразить вот так:

Теперь рассмотрим составляющие первой формулы. Активная мощность действует только на активных сопротивлениях, то есть она присутствует при определенных нагрузках, а, точнее сказать, когда электрический двигатель работает. Вычисляется она вот по этой формуле:

Что значит активное сопротивление? Здесь необходимо понимать, что в цепях переменного тока сопротивление выше, чем в цепях постоянного тока. Это связано со многими факторами. К примеру, это вихревые токи, которые образуются в цепи, это электромагнитное поле, это близость расположения проводников и так далее. Именно поэтому сопротивление в сетях переменного тока называют активным, а в сетях постоянного тока омическим.
