Какой провод выбрать: материал и конструкция

Монтаж проводки в ванной комнате выполняется с помощью трехжильного электрического кабеля с двойной изоляцией. Каждый проводник имеет свою цветовую маркировку, что облегчает коммутацию:

• Синий (голубой) – “ноль”;
• Коричневый – “фаза”;
• Желто-зеленый – “земля”.

Назначение жил проводов опрелеляем по цвету Как подключать жилы провода

При покупке предпочтение следует отдавать медному кабелю. Он обладает массой преимуществ по сравнению с алюминиевым:

• Более гибок, его удобнее подсоединять к контактам розеток и выключателей;
• Менее подвержен окислению в местах контакта;
• При одинаковом сечении выдерживает более значительную нагрузку;
• Оказывает меньшее контактное сопротивление при подключении к розетке и автоматам.

Для медного кабеля характерна различная конструкция жил. Они могут состоять как из одного толстого, так и из пучка тонких скрученных проводов. По своим электротехническим характеристикам (сопротивлению, нагрузочной способности, классу изоляции) оба вида практически идентичны.

Единственным недостатком для медной скрученной жилы является необходимость покрытия припоем монтажных концов. Это необходимо для обеспечения более надежного соединения при подключении к розетке. Кабель с однопроводными жилами выполнения подобной операции не требует, но работать с ним сложнее, так как он более жесткий.

Требования к размещению розетки

В основном эти правила зависят:

• от метража ванной комнаты
• от того насколько близко расположены предметы в ванной

Документ регулирующий местоположение розетки, выключателей, электрических приборов с точки зрения безопасности — ГОСТ Р 50571-7-701-2013

Всю ванную комнату условно можно разделить на несколько зон.

• Красная зона или нулевая — внутренняя зона ванны, душа.
• Зона номер 1 — зона вокруг ванны, душа, раковины.
• Желтая или зона номер 2 — всё что размещается через 60 см от первой.

Размещать розетки можно исключительно в третьей зоне, нарушение рекомендаций ГОСТ влечет возможную опасность здоровью домочадцев. Необходимо также соблюдать общепринятые правила монтажа розеток:

• промежуток до дверных или оконного проема – должен быть 10 см и более;
• до потолка – не менее 15 см;
• от пола – 90 см.

В требованиях ПУЭ встречается другая норма – максимальное расстояние от пола 1 м. На практике чаще всего высота розеток в ванной делается исходя из комфорта пользования пользователя, примерно 50-70 см. Также не рекомендуют ставить розетки на стенах где скапливается конденсат.

Помимо выбора места монтажа розетки возникает вопрос, какая розетка подходит для ванной. Она должна быть влагозащитной, не менее IPX4 и хорошим заземлением.

На фото розетки для ванны, часто изображены закрытыми, ведь крышка является барьером для брызг воды, конденсата и испарения. Специалисты также рекомендуют купить розетки с резиновыми прокладками и шторками для вилки.

Электролиния в ванную обязательно должна быть оборудована УЗО, а все крупные электроприборы, например бойлер – отдельным автоматом на 16 ампер. Так, если сломается один прибор, остальные будут работать.

Кабель подключают к внутриквартирному щитку (ток утечки 10 мА). Используется 3-х жильный кабель из меди, 1,5-2,5 мм, проводка из алюминия не подходит.

Открытая проводка (в т.ч. в гофре) запрещена, а также исключено использование металлических скоб и труб. Кабель укладывается в штробы под облицовкой или специальные защитные рукава.

Для распределения электропроводов по линиям следует установить распределительные коробки. Если в ванной будет 3 блока розеток, коробок потребуется также 3, но лучше если они будут вынесены из помещения ванной.

Зонирование ванной комнаты

Зачастую в данном помещении находится достаточно много электроприборов. Начиная от электрической бритвы — и заканчивая стиральной машинкой. Регулярно использовать переноску не является достойным выходом из ситуации. Гораздо эффективнее установить нормальную розетку, учитывая все требования безопасности.

В первую очередь, для этого нужно определить местоположение будущего устройства. Ванная условно разбивается на несколько зон:

1. Зона 0. Под ней подразумеваются секции, где происходит непосредственный контакт человека с водой. Сюда относится ванна (или душ), умывальник и т.д. Однако даже здесь допускается монтаж электрических устройств, правда с ограничением до 12В;
2. Зона 1. В ее состав входят участки, находящиеся на некотором отдалении от зоны 0. Это место под умывальником, над самой ванной и т.д. Как правило, здесь размещают водонагреватели. Основное требование к электроприборам — чтобы они обладали защитой IPX5, и подключались с помощью специального кабеля (трехжильного с заземлением);
3. Зона 2. Под ней подразумеваются все участки, находящиеся на отдалении более 60 см от зоны 1. Здесь размещают лампы освещения на шнурке, вытяжки и т.д. Поскольку распределительные короба здесь запрещены, то и розетки нельзя монтировать. Для подключения электроприборов используется лишь цельный кабель;
4. Зона 3. К третьей зоне относят любые секции, находящиеся за пределами зоны 2. А это минимум 2,4 м. Вот здесь закон позволяет устанавливать штепсельные розетки.

Схема зонирования ванной

Если же ванная не может похвастаться наличием зоны 3, то монтаж розеток осуществляется лишь за дверью примерно на расстоянии 60 см от нее.

Этапы установки розетки в ванную комнату

Процесс оборудования ванной комнаты розеткой начинается с выбора необходимой, соответствующей описанным нормам. Когда розетка в ванную будет подобрана, нужно определить ее расположение, после чего запастись необходимым перечнем инструментов, без которых провести монтаж будет невозможно. В процесс понадобиться воспользоваться:

• крестовую отвертку;
• дрелью, которая имеет ударный режим;
• прибором, определяющий наличие напряжения;
• измерительным уровнем, любого типа, более удобного для использования.
• круглогубцами, для того, чтобы была возможность работать с оголенной проводкой;
• приспособлением для устранения изолирующего материала с проводов.

Если розетка в ванную устанавливается не в процессе ремонта, то вопрос о ее выборе понятен. В случае если оборудование ванной розетками происходит одновременно с проведением ремонтных работ в помещении, то можно воспользоваться вариантом использования специальной встраиваемой розетки. Для установки устройства встроенного типа дополнительно понадобиться приобрести специализированную насадку, предназначенную для того, чтобы проделывать отверстия в бетонной поверхности больших размеров.

Помимо этого, есть необходимость предварительно определить четкое количество точек электричества, которое будет находиться в ванной комнате, а также отметить их расположение. Это необходимо сделать для того, чтобы была возможность обеспечить отдельный источник электроэнергии. В случае надобности оборудовать ванную комнату не одной розеткой, лучшим вариантом будет приобрести двойную разновидность розетки.

После того, как все указанные моменты будут учтены и проделаны, можно приступать непосредственно к процессу установки. Работы можно разделить на 4 этапа:

Процесс	Описание
Проделывание отверстий	Сначала следует приступить к просверливанию необходимого количества отверстий, которые будут служить местом крепления розетки в ванной. Проделать работу можно с использованием дрели, которая обладает функцией ударного режима.
Подготовка проводки	На этом этапе очищаются провода от имеющегося на них изолирующего материала. Делать это необходимо, опираясь на то, какой вид зажимов имеется в устройстве. Не рекомендуется такую процедуру осуществлять с использованием острых предметов, например ножа. Острый инструмент способен нарушить целостность проводника, что сулит в дальнейшем перегревом устройства и отсоединением кабеля от зажимного приспособления. Для такой манипуляции лучше использовать специальный инструмент.
Установка розеток	Следующее, что необходимо сделать – это провести установку дюбелей в отверстия, что ранее были просверлены. Дальше следует заняться подключением проводов и присоединением розетки к стене. Последнее действие выполняется с использованием болтов. Учитывая конструкцию розетки влагозащитного типа, которая имеет заглушки из резины, то провода к розетке проводятся до момента подключения. Такая манипуляция будет гарантией того, что корпус плотно присоединен к стене.
Проверка	Последним этапом в процессе установки становится проверка получившейся системы. Проверку следует проводить при помощи автомата, которым предварительно была оборудована ванная комната.

Схематично изобразить цепь подключения розетки в ванную комнату можно следующим образом.

Дополнительные нюансы, которые также важны при оборудовании розеткой ванную комнату:

• Не пренебрегать нормами и правилами технической безопасности в процессе определения места расположения устройства, и при самих работах.
• Запрещено выбирать для размещения розеток холодные стены, которые характеризуются образованием большого количества конденсата, также соблюдать нормативы относительно расстояния.
• Вся сеть электропроводки должна быть не только заизолирована и иметь заземление, но и быть скрыта. Наружные провода в ванной комнате не допускаются.
• Ни в коем случае не пользоваться удлинителями для того, чтобы подключать приборы, расположенные в ванной. Необходимо заранее грамотно продумать расположение точек электричества.

Описание вариантов монтажа розеток

Установка розеток начинается на облицованные стены комнаты. Выполнить это можно тремя путями:

• монтаж накладного устройства;
• установка в стене;
• используется стандартный электрощиток (защитный кожух).

Максимально допустимая нагрузка для устройства указывается на его корпусе. В техпаспорте бытовой техники такие же сведения.  Монтаж блока с меньшей допустимой нагрузкой приведет к его перегреву, и не исключена деформация. Так для стиралки устанавливается розетка с  16 А нагрузкой.

Без подготовки места монтажа сам процесс установки розетки не начинается.

• К точке в стене прокладывается кабель.
• Выводится отрезок кабеля для установки устройства.
• Этот кусок освобождается от изоляционного слоя.
• Все жилы припаиваются.
• Подготовленные жилы помещаются в колодке розетки.

Все три варианта установки розетки не отличаются между собой по правилам соблюдения выполнения электрической проводки, по условиям монтажа автоматов, по критериям выбора места для точки. Лишь способ крепления устройства их разъединяет.

Монтаж накладной розетки в ванной комнате

Внешний монтаж  устройства считается один из легких. Ничего дополнительно приобретать и устанавливать не нужно.

• Разбирается корпус устройства.
• На стене делаются отметки под крепления. Их расположение задается монтажными отверстиями на задней планке корпуса.
• Дрелью просверливаются отверстия в стене. Используются сверло по керамике или по дереву, металлу, если под облицовку панелями.
• Вставляются дюбеля, и гвоздями фиксируется положение корпуса.
• Устанавливается на свое место (в посадочные выступы) контактная колодка. Уже на этот момент должен быть подключен монтажный конец к ней.
• Фиксируется винтами крышка корпуса.

Монтаж устройства в стене ванной

Основная работа будет связана с подготовкой посадочного места.

• Готовится ниша в стене под блок розеток. Особенно придется поработать с железобетонной панелью. Без перфоратора не справится.
• Подстаканник вставляется в подготовленное гнездо.
• Фиксация подстаканника проводится алебастром.
• Устройство разбирается. Снимается верхняя его часть.
• Конец кабеля под монтаж соединяется с контактами.
• На посадочное место вставляется розетка.
• Фиксируется положение блока крепежными лапками. При вращении монтажного винта лапки расклиниваются.
• Верхняя крышка корпуса прикручивается винтами.

Установка внутри корпуса электрощитка

Первый и второй вариант монтажа осуществляется устройством с маркировкой IP не ниже 4. С установкой его в щиток можно выбрать розетку с меньшей степенью защиты.

Такое расположение розетки выбирается в двух случаях:

1. Не куплены розетки с защитой от влаги с нужной маркировкой.
2. Щиток устанавливается с расчетом подключать не только стиральную машину, но и монтируются автоматы управления под систему «теплый пол», подсветку.

• На стене дюбелями-гвоздями крепится щиток.
• Конец кабеля заводится внутрь щитка.
• Подсоединяется к соответствующим клеммам колодки конец монтажного кабеля.
• Монтируется розетка в щитке специальными монтажными скобами. Так же крепятся и автоматы.

Можно ли устанавливать розетку в ванной комнате

В зданиях, построенных еще в советское время, устанавливать розетки в ванных комнатах почти не предусматривалась. Основной причиной была слабая проводка, малая площадь помещений, отсутствие электрических приборов, требующих подключения. Все имеющиеся средства коммутации – розетки и выключатели – устанавливались снаружи, неподалеку от двери.

Подобная схема подключения создавала определенные неудобства, поскольку все электроприборы приходилось подключать снаружи, а дверь в ванную при этом не закрывалась. Многие хозяева вынужденно пользовались удлинителями, что категорически запрещают требования и положения ПУЭ.

Современные квартиры отличаются большими площадями для мебели, санузлом, особенно там, где ванная комната совмещается с туалетом. Появилось дополнительное внутреннее пространство, где помимо мелкой бытовой техники есть возможность разместить мощное оборудование – стиральные машины, бойлер, полотенцесушители и другие виды электроустановок. Многие помещения оборудуются системами теплых полов, требующих отдельного подключения.

Перед тем как устанавливать розетки в ванной, следует определить их точное количество, в соответствии в планируемым подключением потребителей. Среди них следует сделать разделение на оборудование, которое подключено к сети постоянно и приборы, использующиеся лишь эпизодически. Устройства, постоянно включенные в сеть, могут подключаться не к розетке, а через клеммник напрямую к домашнему электрощиту.

Как работает стиральная машина?

Процесс стирки в современных стиральных машинах полностью автоматизирован – залив и нагрев воды, добавление моющих средств, полоскание, отжим, слив отработанной воды, происходит по заданной программе.

Если программы разнообразны и зависят от модели стиральной машины, то принцип работы в них практически одинаковый.

Вода попадает в отсек для моющих средств, затем по резиновому патрубку заливается в бак, внутри которого вращается барабан. После стирки отработанная вода, с помощью сливного насоса, удаляется в канализацию.

Стиральная машина на даче

Попадает вода в стиральную машину посредством электромагнитного клапана, который открывается под действием электричества. При этом вода должна поступать под давлением. При недостаточном давлении в системе вода либо не заливается, либо сбивается программа стирки, и машина выходит из строя.

Если в квартире проблема подачи воды решается обычным подключением к водопроводу, то на даче это не всегда возможно.

Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

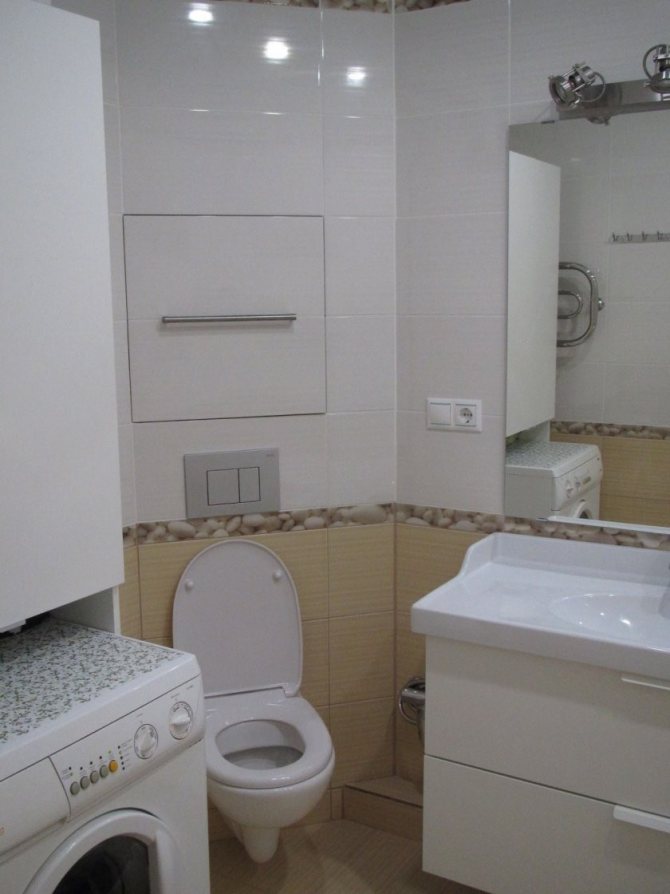

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96

Итак:

• Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
• Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
• Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
• Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
• Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Итак:

Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

• Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
• Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
• Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Автомат УЗО на 30мА

Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате

Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом

При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

Скрытая инсталляция

В этом варианте основная сложность заключается в подготовке посадочного гнезда. Необходимо высверлить или выдолбить углубление, в которое будет установлен блок розеток. Кирпичная стена легко поддается коронке с алмазным напылением. Железобетонные панели представляют большую сложность, дополнительно приходится применять бур перфоратора.

Подрозетник устанавливается в полученное глухое отверстие. Для надежности производится фиксация при помощи раствора алебастра или дюбель гвоздей. Дальнейший процесс установки достаточно прост и не представляет каких-либо сложностей:

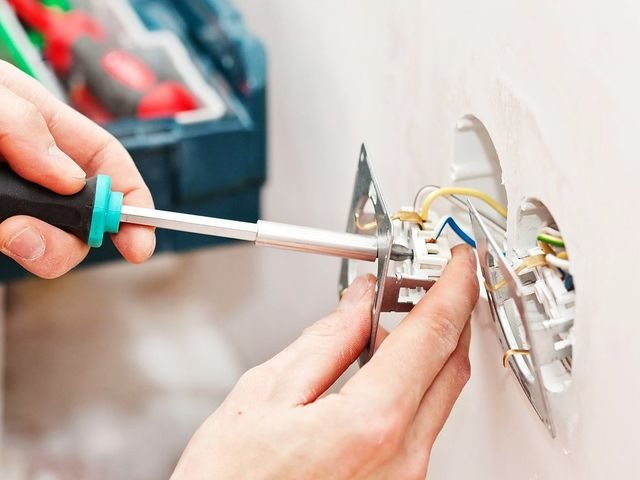

• С встраиваемой розетки удаляется декоративная верхняя часть корпуса;
• Монтажный конец кабеля подключается к контактам;
• Розетка устанавливается на свое посадочное место;
• Вращением монтажного винта контактный блок фиксируется за счет расклинивания крепежных лапок;
• Устанавливается и закрепляется винтами верхняя крышка корпуса.

Устанавливаем скрытую розетку

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

• 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
• 1 – окружает предыдущую область, обычно это прилегающие стены.
• 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
• 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

Не пропустите: Что такое силовой кабель и из чего он состоит? Силовой кабель. Силовые кабели. Подробный обзор

Зона	Класс защищенности	Что может использоваться
IРХ7	электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1	IРХ5	только водонагреватели
2	IРХ4 (IРХ5 для общественных мест)	водонагреватели и светильники класса защиты 2
3	IРХ1 (IРХ5 для общественных мест)	Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.
