На лицевой панели счётчика видно, в соответствии с какими стандартами выпускается ЦЭ прибор. Это ГОСТ Р 52320-2005 и ГОСТ Р 52322-2005. Маркировка содержит в себе информацию о технических условиях эксплуатации. Чтобы понять кодировку, необходимо расшифровать ряд знаков. Например, на лицевой панели и в паспорте счётчика указана маркировка следующего содержания – ЦЭ6803в/1 1Т 220в 1-7,5А 3ф.4пр. М6 Ш33:
дробное выражение /1 – первый класс точности;
1Т – счётчик делает расчёт только по одному тарифу;
3ф.4пр – схема подключения (четыре провода для 3-х фазного тока);
М6 – вид счётного устройства, механизм электромеханический с шестиразрядным интерфейсом;
Ш33 – способ крепления корпуса прибора, в данном случае означает монтаж в шкафу, Р31 означает крепление на DIN-рейке.
Технические характеристики
Характеристики
Величина
Класс точности по активной энергии
По ГОСТ 31819.22-2012 По ГОСТ 31819.21-2012
0,5S 0,5, 1 или 2
Диапазон входных сигналов:
сила тока, А напряжение, В коэффициент мощности
0,001Iном — Iмакс или 0,002Iном — Iмакс или 0,05Iб — Iмакс 0,7Uном — 1,15Uном 0,8емк. — 1,0 — 0,5инд.
Базовый или номинальный ток, А
1, 5 или 10
Максимальный ток, А
2; 7,5; 10; 50; 60; 80; 100; 120
Номинальное напряжение, В
3×57/100; 2×100; 3×220/380; 3×230/400
Диапазон рабочих температур окружающего воздуха для счетчика, °С
-40. +70
Диапазон значений постоянной счетчика, имп/(кВт*ч)
от 320 до 8000
Рабочий диапазон изменения частоты, Гц
50±2,5 или 60±3
Полная мощность, потребляемая цепью тока, В*А, не более
0,5
Полная (активная) мощность, потребляемая каждой цепью напряжения, В*А (Вт), не более
9 (0,8)
Число тарифов
1
Масса счетчика, кг, не более
1,6
Способ крепления
Рейка ТН35, винты
Габаритные размеры корпуса, мм:
для Р31 для Р32 для Ш33
143×113×73 170×143×52 235×169×70
Средняя наработка до отказа, час
220000
Срок службы, лет
не менее 30
Межповерочный интервал, лет
16
Цена, рос. руб.
от 1800
Снятие показаний
Разрядность счётчика имеет следующий вид – 000000,0. При необходимости снятия показаний, нужно записать значение цифр слева направо до запятой. После неё показываются десятые доли киловатта, которые при оплате не учитываются. Чтобы установить количество потраченной за определенный период электрической энергии, нужно из последнего показания за период, вычесть предыдущее значение. На дисплее отображен показатель расходуемой электроэнергии, нарастающим значением.
Обратите внимание на то, что наличие цифр на дисплее, не означает, что счётчик был в эксплуатации. Эти данные – результат поверки прибора на заводе-изготовителе
цэ6803в .
Энергомера ЦЭ6803в как остановить счетчик ЦЭ6803в без магнита
Нажми для просмотра
Энергомера цэ6803в как остановить счетчик ЦЭ6803в без магнита тел.: +79375555337 @ …
Тэги:
Обучающее видео подключения трехфазного однотарифного счетчика электроэнергии ЦЭ6803В
Нажми для просмотра
Обучающее видео подключени я трехфазног о однотарифн ого счетчика электроэне ргии ЦЭ6803В в корпусе Р32….
Тэги:
Подключение трехфазного счетчика Энергомера СЕ-301 своими руками
Нажми для просмотра
Исполнение технически х условий — сборка ВРУ (вводно-рас пределител ьного устройства ) на основе трехфазног о…
Тэги:
Подключение трехфазного счетчика
Нажми для просмотра
Рассказыва ется, как подключить бытовой трехфазный счетчик, а также даются некоторые советы по подключени ю.
Тэги:
Подключение трёхфазного счетчика через трансформаторы тока.
Нажми для просмотра
Вы всегда можете поддержать автора канала финансово. Карта сбербанка:5 469 6000 1637 3656 Яндекс деньги …
Тэги:
Энергомера CE101 магнит
Нажми для просмотра
Магнит на счетчик Энергомера CE101. Держит при любой нагрузке. Купить можно тут .
Тэги:
Энергомера ЦЭ6803В
Нажми для просмотра
Энергомера ЦЭ6803В Трёхфазный однотарифн ый с механическ им таблом.
Тэги:
Электросчетчик ворует киловатты и как его остановить Энергомера ЦЭ6803В
Нажми для просмотра
Не будь лохом, купи магнит для остановки счетчиков …
Тэги:
Подключение трехфазного счетчика через трансформаторы тока.
Нажми для просмотра
Подключени е трехфазног о счетчика через трансформа торы тока.
Тэги:
Прибор для остановки электросчетчика Энергомера ЦЭ6803В. Глушилка постоянного действия.
Нажми для просмотра
Представля ем новый прибор под названием Regular 03b. Он способен остановить электросче тчик модели Энергомера …
Тэги:
Установка и схема подключения трехфазного счетчика через трансформаторы тока
Нажми для просмотра
Это видео является дополнение м к статье про установку и схему подключени я трехфазног о счетчика СТЭ-561 чере…
Тэги:
ЧТО МОЖНО ВЗЯТЬ С ТРЕХ ФАЗНОГО СЧЕТЧИКА
Нажми для просмотра
Смотрите первыми: Первое велошоу Запорожья — ВелоТревел . Супер-анон
Тэги:
МАГНИТНЫЙ ОБМАН
Нажми для просмотра
В видео подробно показано и рассказано про сборку и установку навороченн ого щита учета с селективны м УЗО,…
Тэги:
Сборка трехфазного щита учета
Нажми для просмотра
Почему PEN-провод питающей линии должен в ВРУ подключать ся именно на шину РЕ (ГЗШ)? Чем опасно нарушение …
Тэги:
Ноль в счётчик нельзя! Подключение PEN строго по ПУЭ.
Нажми для просмотра
Всем умным и тем, как я желает секономить дёшево и просто.
Тэги:
Прибор для экономии электричества 20-30% ( реальная правда )
Нажми для просмотра
Как остановить счетчик энергомера ЦЭ 6803 В, РЕНТГЕН КОНТРОЛЬ! +79174887717ПРОХ ОДИТ ВСЕ ПРОВЕРКИ В ТОМ ЧИСЛЕ РЕНТГ…
Тэги:
Как остановить счетчик энергомера ЦЭ 6803 В, РЕНТГЕН КОНТРОЛЬ!
Нажми для просмотра
Вы всегда можете поддержать автора канала финансово. Карта сбербанка:5 469 6000 1637 3656 Яндекс деньги …
На видео представле н прибор для остановки счетчика Энергомера ЦЭ6803В. Данное устройство получило назва…
Тэги:
Прибор для счетчика Энергомера ЦЭ6803В остановка. Трансформатор 6803
Нажми для просмотра
Для счетчиков трехфазног о типа подключени я Энергомера ЦЭ6803В в нашей лаборатори и был изобретен прибор….
Тэги:
Как остановить счетчик Энергомера ЦЭ6803В? Импульсный держатель
Нажми для просмотра
Инновацион ный прибор, не имеющий аналогов по своим характерис тикам. Он сочетает в себе простоту использова …
Тэги:
Прибор для остановки счетчика Энергомера ЦЭ6803В
Нажми для просмотра
Остановка электросче тчика Энергомера ЦЭ 6803В С ЖК дисплеем с помощью пульта.Вне рение пульта НЕ выявляется …
Тэги:
Как остановить электросчетчик Энергомера ЦЭ 6803В с ЖК дисплеем.

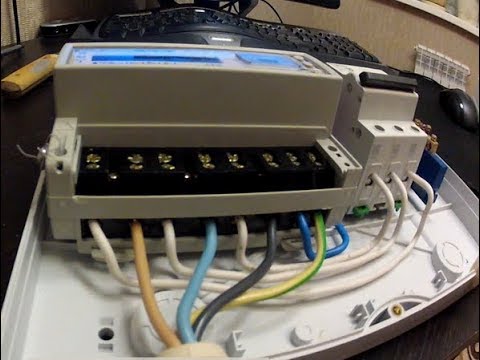

Счетчик ЦЭ6803В — установка и подключение
Чтобы правильно установить счетчик ЦЭ6803В следует изучить инструкцию, где указаны основные характеристики, которые определяют порядок и условия установки. Данная модель предусмотрена для работы в помещении, где нет воздействия различных, природных катаклизмов. При этом температурный режим варьируется от -40 — +60 градусов, а влажность воздуха должна соответствовать 98%.
Следует также придерживаться ряду общепринятых правил: необходимо проверить отсутствие сколов трещин на приборе, а также наличие пломб на корпусе прибора, которые установили производители
Важно знать, что при покупке нового счетчика показания могут не равняться нулю, это обусловлено заводской проверкой прибора. В этом нет ничего страшного и такой счетчик пригоден к использованию при наличии у него пломбы
Предварительно необходимо оформить документы, которые разрешают ввод в эксплуатацию. Таким документом является акт, составленный работником энергоснабжающей компании. В нем указывается: тип и номер электроприбора, номер пломбы, начальные показания.
Непосредственно перед монтажом нужно зачистить кабель, на протяженность, которая устанавливается в зависимости от диаметра и диапазона величины тока. Зачищенное место должно быть идеально ровным без изгибов. Далее необходимо вставить данный отрезок в зажим прибора, при этом следует избегать перекосов.
Запрещено попадание заизолированного провода в зажимы механизма, и наоборот выступ оголенного кабеля за его пределы. Вначале затягивается верхнее винтовое соединение посредством инструмента. Далее необходимо подергать провод, тем самым проверяя надежность контактного присоединения. Затем закручивается нижний винт.
Преимущества и недостатки электронных счетчиков ЦЭ 6803В
Преимущества счетчика цэ 6803в:
Высокая надежность Энергомера, о чем свидетельствуют как технические характеристики указанного устройства, так и длительность срока службы и гарантийного срока обслуживания – 30 лет и 4 года соответственно.
Касательно непосредственно работы фазного электросчетчика, то сама по себе она не требует высоких затрат энергии, что не обременяет его владельца.
Уверенность в точной работе отсчетного устройства обеспечивается обязательной регулярной проверкой приспособления: на момент выпуска, в период эксплуатации и после ремонта. Согласно законодательству Украины, обязательная поверка должна осуществляться каждые 16 лет.
Прибор очень устойчив к разного рода воздействиям: климатическим, механическим и электромагнитным.
Цена Энергомера совершенно доступна и приемлема для каждого гражданина.
Единственный недостаток прибора – его зависимость от окружающей среды, что проявляется в следующем: согласно правилам эксплуатации счетчик цэ6803в необходимо обязательно устанавливать внутри помещения. Однако наряду с его преимуществами, этот недостаток не имеет существенного значения.
Остановка
Продавцы магнитов призывают покупать свой товар, чтобы регулировать работу измерительных приборов. Они обещают экономию и материальное процветание. На практике воздействие электромагнитным полем на счетчик не принесет ничего, кроме проблем.
Энергомер может работать в двух режимах индикации: с открытой и закрытой крышкой. При ненарушенной целостности прибора и закрытой крышке на жидкокристаллическом дисплее отображается накопленная энергия. При воздействии магнитами, начинают мигать нижние сегменты подчеркивания. Чтобы сбросить индикацию, необходимо открыть и закрыть крышку клеммной колодки.
Режим работы при открытой крышке другой. После ее открытия на табло видны такие параметры:
накопленная энергия;
количество вскрытий крышки;
время воздействия магнитного поля на прибор;
число воздействий.
Магнит на счётчик Энергомера ЦЭ6803В не только не оказывает воздействия, но и становится причиной его поломки. Поэтому, прежде чем пробовать сомнительные способы экономии, взвесьте все «за» и «против».
Функциональные возможности
Учет и вывод на индикацию:
количества активной электроэнергии в двух направлениях нарастающим итогом суммарно и раздельно по четырем тарифам;
количества активной электроэнергии в одном или двух направлениях за текущий и три прошедших месяца раздельно по четырем тарифам;
количества активной электроэнергии в одном или двух направлениях за текущие и трое прошедших суток раздельно по четырем тарифам.
Учет суточных графиков активных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии. Время усреднения и соответствующая ему глубина хранения графиков активных мощностей приведена в таблице:
Вывод на индикацию действующего тарифа и направления потока электроэнергии.
Электросчетчик индицирует наличие напряжения в каждой цепи напряжения.
Отсчет и вывод на индикацию текущего времени и даты.
Электросчетчик трансформаторного включения имеет 4 входа суммирования импульсов от внешних устройств, электросчетчик непосредственного включения по току имеет 3 входа суммирования импульсов от внешних устройств.
Возможность задания параметров пользователя:
текущего времени и даты;
величины суточной автокоррекции хода часов;
разрешение перехода на «летнее» и «зимнее» время с заданием месяцев перехода;
до 12 дат начала сезона;
до восьми зон суточного графика тарификации и до 36 графиков тарификации;
до 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
задание графиков тарификации рабочих, субботних и воскресных (праздничных) дней;
коэффициентов трансформации тока и напряжения;
пароля для доступа по интерфейсу (до 6 символов);
идентификатора электросчетчика (до 17 символов);
скорости обмена информацией по интерфейсным каналам (в т.ч. стартовой);
критериев управления нагрузками.
Электросчетчик поддерживает широковещательные команды:
коррекция времени (переход на «летнее» и «зимнее» время);
фиксация начала и окончания среза активной мощности.
Возможность ручной коррекции хода часов ±9 с/сут. один раз в сутки.
Защита памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка «доступ»).
Электросчетчик обеспечивает обнуление всех расчетных параметров.
Сохранение расчетных показателей и констант пользователя не менее 10 лет, а ход часов и ведение календаря не менее 8 лет при отсутствии внешнего питающего напряжения.
Фиксация 20 последних корректировок времени изменение уставок временных тарифных зон и перепрограммирование параметров пользователя.
Фиксация 20 последних изменений состояния фазных напряжений.
Электросчетчик имеет по два гальванически развязанных канала для телеметрического передающего устройства на каждое направление энергии. Характеристики основного передающего устройства соответствуют требованиям ГОСТ 30206-94 и (ГОСТ 30207-94).
Обмен информацией с внешними устройствами обработки данных через оптический порт и один из интерфейсных каналов EIA485, EIA232, ИРПС (токовая петля 20 мА).
Протокол обмена данными соответствует стандарту МЭК 1107-96.
Обмен данными одновременно через оптический порт и один из интерфейсов не возможен.
При отсутствии внешнего питающего напряжения и поданном резервном напряжении питания обеспечивает вывод информации на ЖКИ и обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и один из интерфейсов.
Электросчетчик имеет возможность управления нагрузкой посредством двух встроенных реле (в зависимости от модификации).
Подготовка ЦЭ6803ВМ и порядок работы
После распаковывания провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.
Монтаж, демонтаж, вскрытие, ремонт, поверку и клеймение счетчика должны проводить только специально уполномоченные организации и лица, согласно действующим правилам по монтажу электроустановок.
При монтаже счетчиков провод (кабель) необходимо очистить от изоляции примерно на величину указанную в таблице. Зачищенный участок провода должен быть ровным, без изгибов. Вставить провод в контактный зажим без перекосов. Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка. Сначала затягивают верхний винт. Легким подергиванием провода убеждаются в том, что он зажат. Затем затягивают нижний винт. После выдержки в несколько минут подтянуть соединение еще раз.
Периодичность государственной поверки — 16 лет.
Провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.
Внимание! Наличие на индикаторе показаний является следствием поверки счетчика на предприятии изготовителе, а не свидетельством его износа или эксплуатации.
Счетчик с диапазоном тока
Длина зачищаемого участка провода, мм
Диаметр провода, мм
1-7,5А; 5-10A
5-60А
10-100А
25
27
20
1…4
2…7
3…8
Подключить счетчик для учета электрической энергии к трех-фазной сети переменного тока. Для этого снять крышку и подводящие провода закрепить в зажимах колодки по схеме включения, нанесенной на крышке.
В случае необходимости включения счетчика в систему АСКУЭ, подсоединить сигнальные провода к контактам испытательного выходного устройства в соответствии со схемой включения.
Испытательное выходное устройство реализовано на транзисторе с «открытым» коллектором и для обеспечения его функционирования необходимо подать питающее напряжение по схеме, приведенной на рисунке. Форма сигнала Fвых — прямоугольные импульсы с амплитудой, равной поданному питающему напряжению
Величина электрического сопротивления R, Ом в цепи нагрузки определяется по формуле
R = U / I
где:U — напряжение питания, В; I — сила тока, А.
Номинальное напряжение на контактах испытательного выходного устройства в состоянии «разомкнуто» равно (10 ± 2) В, максимально допустимое 24 В.
Величина номинального тока через контакты испытательного выходного устройства в состоянии «замкнуто» равна (10±2)мА, максимально допустимая не более 30 мА.
Частота импульсов испытательного выходного устройства пропорциональна входной мощности.
Внимание! Если существует вероятность воздействия на цепи телеметрии промышленной помехи, либо воздействия другого рода, приводящее к превышению допустимых значений по току и напряжению, указанных в настоящем паспорте, то необходимо установить внешнее защитное устройство в виде шунтирующего стабилитрона, варистора или другой предохраняющей схемы, подключенной параллельно зажимам цепей телеметрии.
На отсчетном устройстве отображается значение активной электрической энергии нарастающим итогом.
При подключении нагрузки светодиодный индикатор должен периодически включаться с частотой испытательного выходного устройства, показания энергии на отсчетном устройстве должны изменяться.
После того как Вы подготовили счетчик к работе, он готов вести учет электрической энергии.
Описание
Электросчетчик ЦЭ6803В
Электросчетчик ЦЭ6803В может использоваться только при определенных условиях эксплуатации:
Прибор устанавливается в месте, температура в котором не может пересекать границу сорока градусов мороза и шестидесяти градусов тепла, только в данном температурном диапазоне можно рассчитывать на корректную работу и долговечную службу счетчика.
Влажность воздуха не должна быть выше девяноста восьми процентов.
Установка прибора возможна в месте, где нет негативного воздействия окружающей среды.
Внешний вид счетчика ЦЭ6803В 1 10 100а отличается эргономичностью и простотой. На внешней стороне располагается табло с крупными числами, показывающими количество потребленного ресурса. Также указывается ГОСТ, которому соответствует прибор. На каждом счетчике есть маркировка относительно технических характеристик и требований к использованию: тип корпуса, тип отсчетного устройства, схема подключения, класс точности, информация относительно номинального напряжения и тока.
Счетчик электроэнергии трехфазный ЦЭ6803В Р32 и другие модели не имеют принципиальных отличий от подобных измерительных приборов. Присутствуют отдельные незначительные конструктивные и технические отличия.
Это – выходные клеммы. Они служат для подключения к системе и проверки электрического устройства. Все модели с жидкокристаллическим экраном имеют энергонезависимую память, что дает возможность сохранять важные данные в случае отключения от электросети.
Читать
Приборы учета электроэнергии СЭБ 2а
Электросчетчик м7 р32 ЦЭ6803В пломбируется оттиском клейма энерго-поставляющей организации
Перед монтажом прибора важно проверить отсутствие механических повреждений и наличие пломб. Счетчик ЦЭ6803В 1 отличается высокой надежностью, преимущественно не возникают вопросы относительно его комплектации
Технические характеристики
При покупке электросчётчика обязательно нужно ознакомиться с техническими характеристиками ЦЭ6803в. Они указаны в паспорте прибора. Например, для счётчика ЦЭ6803в Р32 технические параметры должны соответствовать следующим данным:
класс точности – 1;
количество тарифов – 1;
частота входного тока – 50 Гц;
величина номинального тока – 5 А;
допустимое напряжение сети – 3х(230 – 400) в;
максимальная сила тока – 60 а;
чувствительность учётного механизма – от 20 до 40 мА;
рабочий диапазон температуры – от + 400С до – 700С;
класс защиты от внешнего проникновения влаги и пыли – IP51;
габариты прибора – 141 х 170 х 52.
Срок службы
Производитель в сопроводительной документации указывает максимальный срок службы счётчика Энергомера ЦЭ6803в – 30 лет. Этот срок может быть выдержан при безусловном соблюдении правил техники безопасности, отсутствии аварийных перегрузок и правильной установке прибора.
Важно! Производитель «Энергомера» даёт гарантию безаварийной работы счётчика на протяжении 4 лет эксплуатации, начиная с даты и года выпуска
Межповерочный интервал
Через определённое количество времени эксплуатации электросчётчика служба поставщика электроэнергии обязательно проводит поверку прибора. Межповерочный интервал для ЦЭ6803в указывается производителем в его паспорте. При утрате документа принято считать интервал поверок для ЦЭ6803в, выпущенных в период с 15.08.1997г. по 01.12.2000г., – 8 лет. Для приборов, изготовленных позже, межповерочный интервал составляет 16 лет.
Стоимость счётчика
Цена на электросчётчики ЦЭ6803в определённых моделей не очень отличается во всех регионах России. Ниже приведена таблица средней стоимости трёхфазных однотарифных приборов.
Таблица средних цен на счётчики компании Энергомера*
Марка электросчётчика ЦЭ6803в
Номинальный ток
Средняя цена, руб.
1Т М7 Р31
60 А
1500
1Т М7 Р32
60 А
1500
— « —
7,5 А
1800
1Т М7 Р31
100 А
1800
!т М7 Р32
100 А
1750
1Т М7 Р31
7,5 А
1950
Без марки
5 А
1600
* цены представлены по состоянию на июль 2020 год.
Советы по энергосбережению
Для искажения в меньшую сторону результатов измерений применяют:
монтаж обходных цепей;
изменения в конструкции;
сильные постоянные магниты.
Эти и другие незаконные действия выявляют в ходе регулярных и оперативных проверок. Нарушителей наказывают крупными штрафами, отключают от сетей электропитания. Чтобы исключить подобные неприятности, рекомендуется использовать разрешенные способы экономии:
замену устаревших ламп накаливания светодиодами;
энергоэффективные системы отопления, кондиционирования;
современную технику с высокими параметрами по КПД.
Хороший результат можно получить с помощью комплексных мероприятий. Помимо соответствующего оснащения, следует корректно использовать «мультитарифное» подключение. Работу отдельных потребителей настраивают на временные промежутки (ночь, выходные дни) с минимальной стоимостью электроэнергии. К сожалению, для реализации подобных проектов счетчик цэ6807бк не подходит.
Подключение счетчика
Измерительные приборы этой категории устанавливают последовательно с потребителями электроэнергии. Типовой алгоритм действий:
после извлечения из фабричной упаковки проверяют целостность корпуса, установленных пломб;
подключение выполняют по схеме из официальной инструкции (жилы проводников – от 1 до 6 мм);
для подсоединения телеметрической аппаратуры учитывают номинальные/ максимальные параметры тока (10/30 мА) и напряжения (12/24V);
переход в рабочий режим сопровождается изменением данных на табло цифровой индикации (миганием светодиода).
Для сохранения планового ресурса следует обеспечивать благоприятные режимы:
транспортировка – температура от -40°C до +70°C, относительная влажность – не более 98% при +35°C;
хранение – в отапливаемом помещении (от +5°C до +40°C), относительная влажность – не более 80% при +25°C.
Этот сайт использует cookie для хранения данных. Продолжая использовать сайт, Вы даете свое согласие на работу с этими файлами и принимаете условия пользовательского соглашения.
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Нажми для просмотра
Величина электрического сопротивления R, Ом в цепи нагрузки определяется по формуле
