Подробная расшифровка кабеля авббшв и его технические характеристики

Расшифровка и описание кабеля АВБбШв


Расшифровка маркировки АВБбШв Чтобы было удобней читать маркировку, ее необходимо разложить на составляющие, как это сделать продемонстрировано на рисунке 1. Воспользовавшись этим алгоритмом и справочной литературой (действующий ГОСТ 18620-86), мы получим описание, зашифрованное в аббревиатуре маркировки.

Указанные обозначения:

  1. Какой материал используется для изготовления проводника. В аббревиатуре указана литера «А», это говорит о том, что применяется алюминий. Если данный символ отсутствует, значит, проводники выполнены из меди. Здесь требуется сделать небольшое отступление и объяснить, почему именно алюминий получил широкое распространение, не смотря на то, что его удельное сопротивление уступает меди. Цена электроэнергии формируется с учетом стоимости ее производства и доставки потребителю. Как известно, медь почти вчетверо дороже алюминия. Отсюда следует, что если ее использовать в качестве основного материала для магистральных линий, это приведет к увеличению стоимости электричества для потребителей.
  2. Раздел, позволяющий определить, тип изоляции, назначение, конструкцию, варианты модификации и т.д. В нашем случае он состоит из следующих обозначений: «В», «Бб» и «Шв». Первое из них указывает на то, что в качестве жильного изолятора используется материал на основе полихлорвинила. Второй элемент говорит нам, что для защиты токоведущих частей применяется бронированная оболочка. Она изготавливается из стальных лент, положенных в два слоя таким образом, чтобы второй («В» рис. 2) перекрывал зазоры между витками первого («А»).

    Рис. 2. Организация брони «Бб»: А) стальная лента первого слоя; B) лента второго слоя

Третий элемент кода «Шв» указывает на то, что в качестве защитной оболочки выступает выпрессованный шланг, изготовленный на полихлорвиниловой основе.

  1. Показатель, описывающий количество задействованных жил и их сечение, например: 3х95.
  2. Этот раздел приводится, если конструкция предполагает использование дополнительной жилы с меньшим сечением (рабочий ноль). Формат обозначения такой же, как в пункте 3, записывается после знака «+», например: 3х95+1х50.
  3. Штатное напряжение, отображается как в вольтах, так и киловольтах (многие производители не указывают в маркировке данное значение, поскольку эта информация содержится в соответствующих сертификатах, прилагаемых к продукции).
  4. Аббревиатура, описывающая, в каких климатических условиях может эксплуатироваться данная продукция. Может не указываться по той же причине, что и в пункте 5.
  5. Номер государственного стандарта или технических условий, в соответствии с которыми изготовлена продукция.

Конструкция силового кабеля

Разрез показывает его внутреннюю конструкцию, в данном случае, кабель четырехжильный Силовой кабель АВБбШв — бронированное электротехническое изделие с алюминиевыми сердечниками, спрятанными в надежный кожух ПВХ. Маркировка изделия указывает на его специфику его строения и примененные в производстве материалов:

  • А — токопроводящая жила выполнена из алюминия;
  • В — сердечник укрыт ПВХ-изоляцией;
  • Бб — защита из пластинчатой стали (оцинкованной либо не оцинкованной);
  • Шв — наличие защитного слоя из отпрессованного ПВХ с добавкой для повышения рабочих характеристик битума и тягучего клеевого состава.

Сердечник из алюминиевой мягкой проволоки расположен по самому центру изделия. Кабели, рассчитанные для использования в электроустановках напряжением 6 кВ, производятся лишь в трехжильном исполнении. Изделия сечением свыше 25 мм2 выполняются только секторной, а также многопроволочной сегментной формы для повышения надежности электромагистрали.

Кабель АВБбШв в секторной формы, изготавливающийся диаметром не менее 25 мм2

Жилы кабеля укрыты изолирующей оболочкой из не поддающегося горению пластиката ПВХ, отличающегося требуемой прочностью и эксплуатационными свойствами. Экранизирующие полоски, выдерживающие до 6 кВ, изготовлены из особого токопроводящего материала, соответствующего основе изоляционного слоя — гуммированной ткани толщиной 0,3 мм либо кабельной бумаги.

Для изготовления металлизированных экранов используется медная фольга толщиной от 0,06 мм либо уложенные друг на друга с небольшим зазором две тонкие полоски меди. Броня кабеля произведена из закрученных спиралью стальных лент с цинковым покрытием. Обеспечивает надежную защиту от всевозможных механических деформаций.

Прослойка-заполнитель представляет собой пару лент, уложенных друг на друга с небольшим запасом. Материал прослойки — ПЭТФ-пленка, ПВХ либо иной материал с аналогичными свойствами. Защитная оболочка изготовлена из не поддающегося горению и не плавящегося пластиката ПВХ, устойчивого к воздействию ультрафиолетовых лучей. Жилы АВБбШв различны по цвету — нулевые имеют голубой цвет, заземляющие — желто-зеленый.

Кабель АВБбШв

Элементы конструкции кабеля АВБбШв:

1. Алюминиевая токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.) 1 или 2 класса:

— одножильная сечением 2,5–625 кв. мм — многожильная сечением 2,5–240 кв. мм

2. Изоляция из ПВХ пластиката, маркировка жил:

— цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая; — цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;

3. Поясная изоляция из ПВХ лент; 4. Броня из двух стальных или стальных оцинкованных лент; 5. Битум (для сечений свыше 6 кв. мм); 6. Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 кв. мм); 7. Шланг из ПВХ пластиката.

Область применения кабеля АВБбШв:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения. Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабеля АВБбШв применяются для прокладки:

— в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям; — в воздухе при наличии опасности механических повреждений в ходе эксплуатации; — для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью; — для прокладки в пожароопасных помещениях; — для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Кабели предназначены для наклонных и горизонтальных трасс. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабеля АВБбШв — 30 лет.

Cечение основных жил кабеля АВБбШв, мм2 Строительная длина кабеля АВБбШв, м
6,0-16 450
25-70 300
95 и выше 200
Количество и сечение жил кабеля АВБбШв, шт х кв.мм Масса кабеля АВБбШв кг/км Наружный диаметр кабеля АВБбШв мм
2×2,5 ож 244 13,0
2×4 ож 302 14,8
2×6,0 ож 452 17,3
2×10 ож 456 18,6
2×16 ож 545 20,5
2×25 ож 710 23,6
2×35 ож 839 25,6
2×50 ож 1054 28,9
2×70 1137 28,0
2×95 1384 30,8
2×120 1598 32,9
2×150 1904 36,0
2×185 2216 38,7
2×240 2711 42,9
3х2,5 ож 271 13,5
3х4 ож 341 15,4
3×6,0 ож 489 18,0
3×10 ож 496 19,5
3×16 ож 600 21,4
3×25 ож 788 24,8
3×35 ож 966 27,3
3×50 ож 1107 27,3
3×70 ож 1366 29,9
3×70 1438 31,4
3×95 ож 1694 33,2
3×95 1792 35,0
3×120 ож 1978 35,6
3×120 2122 38,1
3×150 ож 2330 38,7
3×150 2491 41,2
3×185 ож 2764 42,0
3×185 2959 44,8
3×240 ож 3507 47,5
3×240 3730 50,5
3×6,0+1×4,0 ож 549 19,2
3×10+1×6,0 ож 562 20,9
3×16+1×10 ож 684 23,1
3×25+1х16 ож 962 27,3
3×35+1х16 ож 1070 28,7
3×50+1х25 ож 1272 29,9
3х70+1х35 ож 1564 32,7
3х70+1х35 1645 34,5
3х95+1х50 ож 1991 37,1
3х70+1х35 1645 34,5
3х120+1х70 ож 2355 40,0
3х120+1х70 2473 42,1
3х150+1х70 ож 2674 42,7
3х150+1х70 2842 45,3
3х185+1х95 ож 3245 47,0
3х185+1х95 3453 50,0
3х240+1х120 ож 4035 52,1
3х240+1х120 4328 56,5
4х2,5 ож 306 14,4
4х4 ож 390 16,5
4×6 ож 550 19,2
4×10 ож 575 20,9
4×16 ож 704 23,1
4×25 ож 962 27,3
4×35 ож 1159 29,6
4×50 ож 1352 30,1
4×70 ож 1685 33,2
4×70 1765 34,7
4×95 ож 2135 37,1
4×95 2251 39,1
4×120 ож 2505 39,8
4×120 2631 42,0
4×150 ож 2913 42,8
4×150 3101 45,4
4×185 ож 3516 46,9
4×185 3747 49,9
4×240 ож 4428 52,6
4×240 4676 55,6
5х2,5 ож 343 15,4
5х4 ож 452 17,7
5×6 ож 509 19,0
5х10 ож 674 22,3
5х16 ож 834 24,8
5х25 ож 1156 29,4
5х35 ож 1386 32,1
5х50 ож 1732 36,0
5х70 2209 39,1
5х95 2750 43,4
5х120 3221 46,3
5х150 3849 50,6
5х185 4565 54,8
5х240 5739 61,3

Cечение жилы , кв.мм не более А0,75 6 1 10 1,5 16 2,5 25

Особенности прокладки, разделки и подключения кабеля

Траншея для кабеля должна быть глубиной не менее 0,7 м и шириной не менее 0.5 м. Сама структура кабеля с бронированной оболочкой предполагает его прокладку в условиях, где возможны мощные механические воздействия на него, которым он успешно противостоит. Поэтому не рекомендуется дорогостоящий кабель с бронью прокладывать там, где это можно сделать другим менее дорогостоящим. АВБбШв часто прокладывают под землей, от опор ЛЭП или трансформаторных подстанций к РУ объектов, на которые подается электропитание.

Учитывая вес, и жесткость кабеля укладка осуществляется с барабана, который устанавливается над траншеей на специальных козлах. Кабель последовательно разматывается и кладется на дно траншеи, подсыпанное и утрамбованное 7-10 см слоем песка.

После все засыпается песком на 5-7см, прокладывается слоем кирпича, сверху накладывают сигнальную ленту. Кирпич и лента являются защитным слоем на случай проведения земельных работ, чтобы предотвратить повреждение кабеля.

На концах кабеля в местах подключения кабель разделывается, снимается слой изоляции и бронированной ленты. Для исключения попадания влаги путем всасывания конденсата под изоляционный слой или прямым потоком воды, в сетях до 10 кВ концы заделываются разными способами:

  • Стальной воронкой;
  • Резиновой перчаткой;
  • ПВХ воронкой с эпоксидными смолами;
  • Поливинилхлоридными лентами и термоусадочными трубками;

Снятие изоляционного и бронированного слоя осуществляется на определенном расстоянии от концов в зависимости от устройства, которым осуществляется герметизация концов кабеля.

  • Г – оголенные концы жил;
  • Ж – изоляционный слой токопроводящей жилы;
  • П – слой поясной изоляции;
  • О – промежуточная оболочка изоляции;
  • 4 – бронированные ленты кабеля;
  • А – расстояние разделки от концов кабеля до бронированной ленты

Размеры для разделок с эпоксидными воронками КВЭп и КВЭз

Типы воронок с эпоксидными смолами Размеры разделки,в см
А О П Г Б
КВЭп-1, КВЭп-2 17 3,5 2 4,0
КВЭп-3, КВЭп-4 21 5,0 2 4,5
КВЭп-5, КВЭп-6 24 5,0 2 5,0
КВЭп-7 24,5 5,0 2 3,5
КВЭз-1 Ж+5,5 3,5 2 9,0
КВЭз-2, КВЭз-3 Ж+5,5 3,5 2 2,5 9,5
КВЭз-4, КВЭз-5 Ж+5,5 3,5 2 2,5 12

Размеры воронок подбираются под размер кабеля, для резиновых перчаток и полихлорвиниловых лент разделка изоляции имеет другие размеры

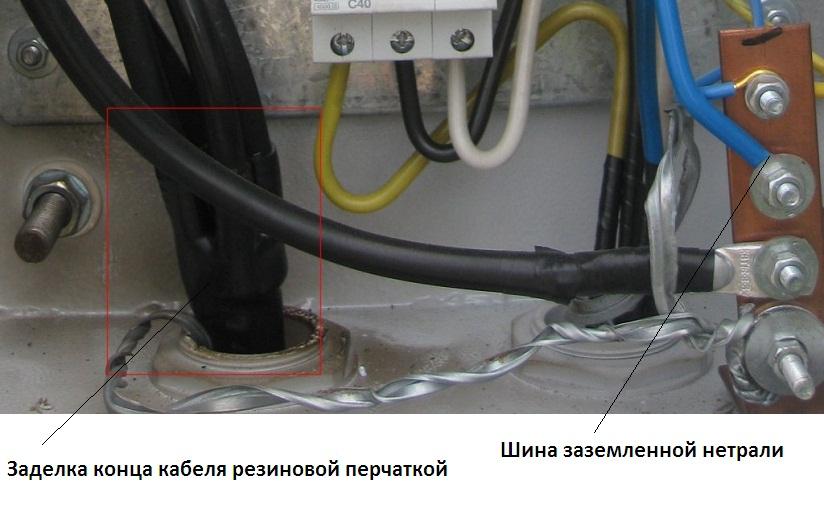

Пример установки кабеля с резиновой перчаткой на конце в РУ или РЩ

Размеры для разделки кабеля под КВВ полихлорвиниловую ленту:

Тип заделки Сечение кабелей в мм2, напряжение, кВ Длина разделки в см
1 6 10 А О П
КВВ-1 До 24 Ж+6,5 3,0 1,5
КВВ-2 36…50 10…24 Ж+7,0 5,0 2,0
КВВ-3 70…94 35…51 16…24 Ж+10,5 8,0 2,5
КВВ-4 120… 151 70…94 35… 71 Ж+10,5 8,0 2,5
КВВ-5 184 120…151 95…121 Ж+12,5 10,0 2,5
КВВ-6 241 184 151 Ж+12,5 10,0 2,5
КВВ-7 241 184 Ж+12,5 10,0 2,5
КВВ-8 241 Ж+12,5 10,0 2,5

На концы токопроводящих жил методом опрессовки крепятся алюминиевые наконечники по сечению жилы, потом они привинчиваются к шинам на распределительных устройствах. К бронированной ленте обязательно припаивается провод с наконечником, который крепится к контуру заземления с обеих сторон кабеля.

Особенности прокладки, разделки и подключения кабеля

Траншея для кабеля должна быть глубиной не менее 0,7 м и шириной не менее 0.5 м.

Сама структура кабеля с бронированной оболочкой предполагает его прокладку в условиях, где возможны мощные механические воздействия на него, которым он успешно противостоит. Поэтому не рекомендуется дорогостоящий кабель с бронью прокладывать там, где это можно сделать другим менее дорогостоящим. АВБбШв часто прокладывают под землей, от опор ЛЭП или трансформаторных подстанций к РУ объектов, на которые подается электропитание.

Учитывая вес, и жесткость кабеля укладка осуществляется с барабана, который устанавливается над траншеей на специальных козлах. Кабель последовательно разматывается и кладется на дно траншеи, подсыпанное и утрамбованное 7-10 см слоем песка.

После все засыпается песком на 5-7см, прокладывается слоем кирпича, сверху накладывают сигнальную ленту. Кирпич и лента являются защитным слоем на случай проведения земельных работ, чтобы предотвратить повреждение кабеля.

На концах кабеля в местах подключения кабель разделывается, снимается слой изоляции и бронированной ленты. Для исключения попадания влаги путем всасывания конденсата под изоляционный слой или прямым потоком воды, в сетях до 10 кВ концы заделываются разными способами:

  • Стальной воронкой;
  • Резиновой перчаткой;
  • ПВХ воронкой с эпоксидными смолами;
  • Поливинилхлоридными лентами и термоусадочными трубками;

Снятие изоляционного и бронированного слоя осуществляется на определенном расстоянии от концов в зависимости от устройства, которым осуществляется герметизация концов кабеля.

  • Г – оголенные концы жил;
  • Ж – изоляционный слой токопроводящей жилы;
  • П – слой поясной изоляции;
  • О – промежуточная оболочка изоляции;
  • 4 – бронированные ленты кабеля;
  • А – расстояние разделки от концов кабеля до бронированной ленты

Размеры для разделок с эпоксидными воронками КВЭп и КВЭз

Типы воронок с эпоксидными смолами

Размеры разделки,в см
А О П Г

Б

КВЭп-1, КВЭп-2

17 3,5 2 4,0
КВЭп-3, КВЭп-4 21 5,0 2 4,5

КВЭп-5, КВЭп-6

24 5,0 2 5,0
КВЭп-7 24,5 5,0 2 3,5

КВЭз-1

Ж+5,5 3,5 2 9,0
КВЭз-2, КВЭз-3 Ж+5,5 3,5 2 2,5

9,5

КВЭз-4, КВЭз-5

Ж+5,5 3,5 2 2,5

12

Размеры воронок подбираются под размер кабеля, для резиновых перчаток и полихлорвиниловых лент разделка изоляции имеет другие размеры

Пример установки кабеля с резиновой перчаткой на конце в РУ или РЩ

Размеры для разделки кабеля под КВВ полихлорвиниловую ленту:

Тип заделки

Сечение кабелей в мм2, напряжение, кВ Длина разделки в см
1 6 10 А О

П

КВВ-1

До 24 Ж+6,5 3,0 1,5
КВВ-2 36…50 10…24 Ж+7,0 5,0

2,0

КВВ-3

70…94 35…51 16…24 Ж+10,5 8,0 2,5
КВВ-4 120… 151 70…94 35… 71 Ж+10,5 8,0

2,5

КВВ-5

184 120…151 95…121 Ж+12,5 10,0 2,5
КВВ-6 241 184 151 Ж+12,5 10,0

2,5

КВВ-7

241 184 Ж+12,5 10,0 2,5
КВВ-8 241 Ж+12,5 10,0

2,5

 На концы токопроводящих жил методом опрессовки крепятся алюминиевые наконечники по сечению жилы, потом они привинчиваются к шинам на распределительных устройствах. К бронированной ленте обязательно припаивается провод с наконечником, который крепится к контуру заземления с обеих сторон кабеля.

Расшифровка маркировки кабеля, провода

Возьмем как пример очень распространенный кабель: ВВГнг (ож)-0,66 кВ 3х1,5 и разберем его маркировку.

Данный кабель имеет 3 медных жилы, на 1,5 кв.мм. каждая.

Буква В — винил оболочка из поливинилхлоридного (ПВХ)пластика, обозначение (нг) не распространяющий горение при групповой прокладке материал.

Количество жил у большинства групп кабелей от 1 до 5.

У контрольных, к примеру, от 4 до 37.

Каждая жила имеет сечение.

У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В.

Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение — одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп), многожильное (мн). Индекс (А) в маркировке кабеля ВВГнг(А) обозначает соответствие категории А по нераспространению горения при групповой прокладке, кабели категории (А) считаются самыми безопастными по нераспространению горения.

Так же буквы (мс,мк) обозначение по ГОСТ Р 53769-2010:

О — однопроволочные

М — многопроволочные

К — круглые

С — секторные или сегментные

FR — от английского fire resistant что значит «огнестойкий»

Г — гибкий или небронированный. В — винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката. А — алюминий. Алюминиевая токопроводящая жила.

Ф — фторопласт.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила — алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

  • АВВГ-П. Плоский, изолированные жилы уложены параллельно в одной плоскости.
  • АВВГз. С заполнением, заполнение из резиновой смеси.
  • АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» ( пониженное дымовыделение), ПВХ пониженной пожароопасности.

Расшифруем АВБбШв: Б — броня из стальных лент Ш— шланг защитный из ПВХ пластиката. в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

Расшифруем АСБ2лГ, АСКл, ЦСБ: С — свинцовая оболочка. 2л — две лавсановые ленты Г — голый. Защитный покров из двух стальных оцинкованных лент. К — защитный покров из круглых стальных оцинкованных проволок. Ц — изоляция бумажная, пропитанная нестекаемым составом.

Расшифруем АКВВГЭ: К — контрольный Э — экран общий из алюминиевой фольги поверх скрученных жил

Расшифруем АПвБбШп: П — изоляция из силанольносшитого полиэтилена. п — наружная оболочка из полиэтилена.

Расшифруем АПвПу2г: у — усиленная оболочка из полиэтилена 2г — «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана. КГ — кабель гибкий.

Расшифровка маркировки проводов.

Провода как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода: Р — резиновая изоляция, В — ПВХ (поливинилхлоридная) изоляция П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом: СИП — самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена. СИП-1 — с неизолированной нейтралью СИП-2 — с изолированной нейтралью СИП-4 — с равными по сечению изолированными жилами. — неизолированный провод, скрученный из алюминиевых проволок — неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

Технические характеристики

Данный кабель имеет следующие показатели:

Рекомендуемая температура монтажа -15
Температура, при которой происходит короткое замыкание (4 сек) 1600С
Допустимая влажность воздуха 90-98%
Максимально допустимая температура длительного нагревания при эксплуатации +700С
Предельно допустимый радиус изгиба 7,5-10 наружных диаметров
Срок службы Мин. 30 лет

Наружные диаметры и масса кабелей зависят от конкретных марок и цифровых обозначений: все они имеют разное количество материалов в своем строении. Также каждой величине сечения соответствует минимальная строительная длина провода.

Пояснение отличия

Для начала необходимо разобраться в расшифровке маркировки. Итак:

  • А – жилы из алюминия.
  • В – изолированность жил из ПВХ пластиката.
  • Б – бронированная прослойка изоляции из двух ленточных полос из стали.
  • Шв – верхний слой изоляции, сделанный из ПВХ пластиката шланговым исполнением.

Такой кабель назначен для передачи и раздела электроэнергии в электрических электроустановках и сетях с частотой 50 Гц. В основном он работает при номинальном напряжении в диапазоне от 660 В до 1 кВ.

Данная расшифровка соответствует стандартам нового ГОСТа 53769 – 2010. До этого времени на территории нашего государства действовал ГОСТ 16442, где маркировка такого кабеля была АВБбШв. Из этого следует, что это идентичная кабельная проводниковая продукция.

Единственное отличие, что по новым техническим требованиям значительно увеличена толщина изоляции и внешней оболочки изделия. Сама конструкция кабеля старого и нового образца осталась без изменений. Она, как и по ГОСТу 16442, состоит:

  • Из токопроводящих жил многопроволочного или монолитного изготовления, разной конфигурации (круглая или трапецеидальная фигура), из алюминиевого сплава.
  • Жилы укрыты ПВХ пластикатом, выполняющим функцию изоляции каждой из них, а также они имеют разную цветовую раскраску.
  • Поясной слой изоляции выполнен из ПВХ пластиката.
  • В защитную прослойку входят две стальные ленты, намотанные так, чтобы верхний слой перекрывал зазоры намотки нижнего слоя.
  • Наружная поверхность изготовлена в виде шланга их пластиката ПВХ.

АВБШв применяется в пределе температур от -50 до +50° С. При перегрузке максимальная норма нагрева равна +70° С.

Назначение и сфера применения

Кабель широко используется при возведении токопроводящих магистралей в промышленном и гражданском строительстве напряжением от 1 до 10 кВ частотой 50 Гц для подачи и направления тока на стационарные установки.

АВБбШв — универсальный кабель, подходящий для укладки в различных условиях:

  • под землей;
  • на участках с периодическим подтоплением;
  • в условиях повышенной влажности подземных тоннелей;
  • на высоте до 4000 м;
  • внутри сооружений и зданий;
  • во взрыво- и пожароопасных помещениях;
  • подвесных опорах ЛЭП.


Прокладка силового кабеля в помещении под потолком с применением потолочных креплений Широкую сферу использования кабель получил благодаря наличию двойной брони и многослойной изоляции из ПВХ различной плотности, позволяющих без труда переносить высокие растягивающие и другие деформационные нагрузки, снеговые и ветровые воздействия. Для магистралей ЛЭП обычно используется кабель значительной емкости, дополнительно покрытый битумно-полимерным слоем.

Даже несмотря на то, что провод с алюминиевым сердечником не рекомендован для устройства домашней электропроводки, кабель широко используется и на дачах, и в домах с постоянным проживанием. Популярность изделия обусловлена его невысокой стоимостью — АВБбШв в 3-4 раза дешевле своего медного аналога — кабеля ВБбШв. При этом практически не уступает своему более дорогому аналогу в технических и эксплуатационных свойствах.

Технические характеристики

В соответствии с принятыми нормами, в технической документации к каждому изделию должны приводиться основные характеристики, которые включают в себя:

  • Указание штатного напряжения для переменного или постоянного тока. Для последнего допускается отклонение параметров напряжения в 2,4 раза в большую сторону.
  • Пиковое напряжение, проверяется тестированием, в ходе которого подается повышенное напряжение в течение определенного интервала времени (как правило, 10 минут). Изделия, рассчитанные на 660 В, тестируются напряжением 3000 В, а предназначенные для 1000 В, соответственно, – 3500 В.
  • Номинальная и максимальная токовая нагрузка (длительно допустимый ток и его пиковое значение для непродолжительного интервала времени).

    Таблица допустимых токовых нагрузок для кабеля АВБбШв

  • Параметры электрического сопротивления, как токопроводящих элементов, так и их изоляционного слоя.
  • Значение индуктивного сопротивления.
  • Номинальной частоты.
  • Масса (вес) изделия из расчета килограмм на километр.
  • Сечение и количество токопроводящих элементов.
  • Наружный диаметр изделия.

Ниже представлена таблица с основными характеристиками для наиболее распространенной номенклатуры данного типа изделий.


Таблица с основными параметрами кабеля АВБбШв

Отдельно необходимо выделить эксплуатационные характеристики, в них описываются следующие параметры:

  • Климатическое исполнение, определяющее допустимые параметры окружающей среды, к ним относится температурный диапазон и влажность. Помимо этого, в данное описание входит информация, указывающая температурные нормы для закладки и монтажа.
  • Форма отгрузки (например: бухта, барабан и т.д.).
  • Указание строительной длины, то есть, сколько погонных метров содержится в бухте или барабане.
  • Допустимый угол изгиба (по отношению к наружному диаметру) при инсталляции, для данного типа это статическая величина, в изделиях с моножильными токопроводящими элементами она соответствует 10, и 7,5, если в конструкции задействованы многожильные провода.
  • Гарантированный и максимальный срок службы (эксплуатации).

Заметим, что импортные аналоги, наиболее близкие по характеристикам, должны содержать следующую маркировку: AYBY-O, AYBY-J или AL/PVC/STA/PVC 0,6/1 kV.

Конструктивные параметры

Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице.

Число жил Номинальное сечение жилы, мм2
Номинальное напряжение кабеля, кВ
0,66 1 3 6
2,3 и 4 4-50 6-240 6-240
3 35-240

Для четырехжильных кабелей наибольшее номинальное сечение жил — 185 мм2.

Кабели на напряжение 3 и 6 кВ изготовляют только трехжильными. Двухжильные кабели должны иметь жилы одинакового сечения. Трех-, четырех- и пятижильные кабели должны иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели должны иметь четыре жилы равного сечения и две жилы меньшего сечения.

Номинальные сечения нулевых жил (меньшего сечения) и жил заземления должны соответствовать указанным в таблице.

Номинальные сечения жил, мм2

Основные 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240
Нулевые 1,5 1,5 2,5 4 6 10 16 16 25 35 50 70 70 95 120
Заземления 1,0 1,5 2,5 2,5 4 6 10 16 16 25 35 35 50 50 70

Токопроводящие жилы могут быть однопроволочными и многопроволочными в соответствии с таблицей и должны соответствовать классам 1 и 2.

Наименование жилы Номинальное сечение жилы, мм2
круглой фасонной
медной алюминиевой медной алюминиевой
Однопроволочные жилы 1,0-50 2,5-240 25-50 25-240
Многопроволочные жилы 16-240 25-240 25-240 25-240

Токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм2 должны быть круглой формы. Токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм2 и более должны быть секторной или сегментной формы.

Радиус закругления однопроволочных секторных жил должен быть не менее 0,5 мм.

Допускается изготовление кабелей с жилами сечением до 50 мм2 круглой формы.

Токопроводящие жилы изолируются в зависимости от марки ПВХ-пластикатом или полиэтиленом. Действующим стандартом предусмотрено выполнение изоляции из сшитого полиэтилена (обозначение Пв).

Изолированные жилы многожильных кабелей должны иметь отличительную расцветку. Изоляция нулевых жил должна быть голубого (светло-синего) цвета.

Изоляция жил заземления должна быть двухцветной (зелено-желтой расцветки), при этом один из цветов должен покрывать не менее 30 и не более 70% поверхности изоляции, а другой — остальную часть.

Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.

Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами, начиная с нуля. Маркировка цифрами производится тиснением или печатанием. Высота цифр — не менее 4,0 мм. Расстояние между цифрами не должно быть более 35 мм.

Изоляция одножильных кабелей может быть любого цвета.

Толщины изоляции кабелей, мм

Номинальное напряжение, кВ Номинальное сечение жилы, мм2 Изоляция из полиэтилена или поливинилхлоридного пластиката Изоляция из сшитого полиэтилена
0,66 1-2,5 0,6 0,7
4 и 6 0,7 0,7
10 и 16 0,9 0,7
25 и 35 1,1 0,9
50 1,3 1,0
1 1-2,5 0,8 0,7
4-16 1,0 0,7
25 и 35 1,2 0,9
50 1,4 1,0
70 1,4 1,1
95 1,5 1,1
120 1,5 1,2
150 1,6 1,4
185 1,7 1,6
240 1,9 1,7
3 6-240 2,2 2,0
6 10-240 3,0 -для полиэтилена 3,0
3,4 — для поливинилхлоридного пластиката

Скрученные изолированные жилы должны иметь заполнение промежутков между ними.

Допускается изготовление кабелей без лент поверх скрученных изолированных жил при условии сохранения подвижности изолированных жил и возможности отделения без повреждения оболочки от изоляции.

Поясная изоляция должна быть выпрессована из материала изоляции или из поливинилхлоридного пластиката или наложена обмоткой или продольно лентами из полиэтилентерефталатной пленки, поливинилхлоридного пластиката или другого равноценного материала.

Для кабелей на напряжение до 3 кВ включительно допускается поясная изоляция из двух лент полиэтилентерефталатной пленки и двух лент крепированной бумаги.

Номинальные толщины оболочек из ПВХ-пластиката должны соответствовать категории Обп-2

Справочные значения наружных диаметров и масс кабелей отдельных типоразмеров указаны в таблицах

С учетом значительных допусков реальные значения могут отличаться на 5-10% в меньшую или большую сторону.

На пластмассовой оболочке или защитном шланге не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля.

Способы прокладки

Согласно эксплуатационным характеристикам, на базе АВБбШв можно инсталлировать магистрали в умеренном, холодном и тропическом климате. Последний вариант допустим при соответствующем исполнении, что должно быть отмечено в технической документации и маркировке (добавляется символ «Т»). Теперь о способах инсталляции магистралей, допускаются следующие варианты:

Прокладка в земле, такие подземные трассы должны иметь соответствующие условно-графические обозначения, как на местности, так и топо- и генпланах. С основными нормами закладки можно ознакомиться на рисунке 6.

Рис. 6. Основные нормативы для подземной прокладки кабеля

Помимо этого должны учитываться эксплуатационные характеристики, в частности, допустимая температура прокладки, организация заземления и т.д.

  • Обустройство воздушных магистралей, при условии соблюдения требований к допустимому провисанию и растяжению.

    Опора для воздушных линий кабеля АВБбШв

  • Укладка в туннелях, каналах, шахтах и т.д.
  • Закладка кабеля в тоннеле Проведение магистралей в производственных и специализированных помещениях, при условии, что они отвечают допустимым нормам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
