Как подключить дверной звонок в квартире и доме: схема, видео

Гармонический звонок

Квартирные звонки, сейчас, обычно бывают электрические или электронные. Электрические издают звук либо звенящей трещотки, либо колокола. А электронные воспроизводят фрагменты музыкальных произведений.


Честно говоря, все это уже поднадоело. А этот звонок электронный, и издает он весьма своеобразный «гармонический» звук. Аналогичный звонок был описан в Л.1, но у него было два существенных недостатка. Во-первых, он сенсорный. То есть, вместо кнопки две металлические пластины, к которым нужно прикасаться.

Это не очень удобно, особенно зимой, когда руки в теплых перчатках или рукавицах. К тому же, если человек одет с теплую синтетическую одежду, в его теле может накопиться достаточный заряд статического электричества, чтобы уничтожить КМОП-микросхему, но которой сделан звонок.

Второй недостаток в том, что звонок звучит только столько времени, сколько палец находится на сенсорах. Схема звонка показана на сайте radiochipi.ru. Звонок выполнен на микросхеме МС14093ВСР (аналог К561ТЛ1). В микросхеме четыре логических элемента со свойствами триггера Шмитта. Схема состоит из одного одновибратора на элементе D1.1 и трех мультивибраторов на остальных трех элементах. А так же, усилителя с динамиком на выходе, и источника питания.

В исходном состоянии конденсатор С1 заряжен, на выходе элемента D1.1 логический ноль. Это держит три мультивибратора на D1.2-D1.4 заблокированными. На их выходах при этом логические единицы. Каскад усилителя на транзисторах VT1 и VT2 закрыт и ток не потребляет. Поэтому, потребления тока от батареи G1 минимально. Запускается звонок кнопкой S1. При нажатии на неё через нею разряжается конденсатор С1 и напряжение на нем падает до нуля. На выходе элемента D1.1 при этом будет логическая единица.

Она включает мультивибраторы на элементах D1.2, D1.3, D1.4. Импульсы с их выходов через сумматор, состоящий из резисторов R3, R5, R7 поступают на усилитель на транзисторах VT1 и VT2, нагруженный на динамик В1. Конденсатор С5 служит для уменьшения остроты углов прямоугольных импульсов, поступающих на вход усилителя. Импульсы трех разных частот, создают своеобразный трехчастотный тональный сигнал, который, воспроизводясь динамиком создает своеобразный «гармонический» звук.

Конденсатор С1 совместно с резистором R1 создает некоторую задержку. Поэтому, после отпускания кнопки S1 звонок звучит еще несколько секунд, пока С1 заряжается через R1. Даже если быстро нажать и отпустить кнопку звонок прозвучит как минимум эти несколько секунд. Детали. Монтаж сделан на печатной макетной плате. Микросхему МС14093ВСР можно заменить на другие микросхемы с цифровым индексом «4093» или отечественной К561ТЛ1.

Динамик В1 неизвестного типа. Он был куплен на радиорынке, по всей видимости он китайского производства. Могу сказать только что его диаметр 75мм, а на магните написано «S 8 Ω 1W» других опознавательных знаков нет. По всей видимости, широкополосной, сопротивлением 8 Оm и мощностью 1W (что вызывает большие сомнения, по виду и прочности диффузора скорее 0,25W). Могу предположить, что подойдет любой малогабаритный динамик для карманных приемников. Налаживание заключается в установки желаемого тона каждого из трех мультивибраторов подбором резисторов R2, R4 и R6, соответственно. Продолжительность звучания после отпускания кнопки можно установить подбором R1 и C1.

Процесс сборки механического звонка для входной двери

Сам колокольчик можно приобрести в интернете, либо найти где-нибудь на барахолке. Главное выбрать колокольчик побольше и с чертами декоративного оформления

Колокольчик должен украшать прихожую, привлекать внимание своим украшениям и ради этого стоит поискать изрядно на барахолке или в сети интернет

Далее стоит с помощью дрели проделать дыру в стене, чтобы можно было протянуть шнур к колокольчику. Стоит помнить, что все элементы звонка должны быть хорошо продуманы и просчитаны, чтобы не пришлось по несколько раз проделывать отверстия в стене.

Затем с помощью шурупов стоит приделать металлический держатель для ручки. Ручку можно купить, что желательно, либо самостоятельно вырезать, если есть художественный дар.

С помощью напильника в металлическом пруте проделывается просторная канавка, диаметр которой будет больше ширины веревки, которая будет связывать ручку и колокольчик через стену.

Работа эта достаточно трудоемкая, поэтому, если есть возможность, то следует использовать специальный фрезерный станок, который поможет проделать канавку достаточно быстро.

Есть еще одна возможность- купить металлический штырь нужного размера с канавкой нужного диаметра.

Затем остается установить колокольчик на металлический держатель, и установить его на штырь. Осуществить это можно с помощью сварки, либо просто припаяв к штырю держатель колокольчика.

Затем придется приделать веревку просто к колокольчику. Второй конец веревки будет висеть с ручкой в воздухе на металлическом держателе. Когда кто-то дернет за ручку, то колокольчик начнет звонить в квартире- схема достаточно простая.

Хочется отметить, что вместо пайки и сварки можно сделать проще- просто проделать в металлических держателях отверстия и вставить туда ушки-держатели для колокольчика и ручки. Именно так можно сэкономить время и деньги. Иначе придется самостоятельно паять, а пайка часто не то, что нужно для деталей, которые совершают несколько десятков раз в сутки колебательные движения. Спаянные соединения колокольчика просто могут не выдержать.

В итоге получится механический звонок с колокольчиком, прекрасно вписывающийся в дизайн квартиры.

Источник

Как сделать дверной звонок своими руками

Виды дверных звонков

Выбрать модель для самостоятельного творчества можно из следующих существующих конструктивных вариантов дверных звонков.

  • Механический. Механизм прост, основан на прямом воздействии при помощи кнопки на устройство производящее звук. Обычно его предпочитают любители ретро стиля.
  • Электромеханический. По принципу действия похож на механический. Однако, вместо прямого воздействия, ударный механизм запускается электрическим импульсом, например, с помощью электромагнита.
  • Электронный. В данной конструкции звук создается работой электронной схемы. Существует возможность выбора мелодии, имеется возможность регулировки громкости звука.

Механический дверной замок своими руками

Популярностью среди самодеятельных механических дверных звонков пользуется устройство, где звук исходит от небольшого колокольчика при ударе о его купол подвешенного язычка. Кроме него для изготовления своими руками понадобятся:

  • длинная металлическая цепочка (можно спаять из нескольких отрезков);
  • деревянная дощечка;
  • стальная перфорированная лента, например, размером 0.5×12×800 мм;
  • изолента;
  • крепежные изделия (саморезы, гвоздь);
  • краска для окрашивания дощечки;
  • паяльник;
  • набор слесарных инструментов.

Изготавливается механический звонок в следующем порядке.

Электромеханический дверной звонок своими руками

В качестве исходного подручного материала для изготовления такого устройства подойдет старинный телефон с номеронабирателем. Найти его можно в кладовке среди ненужных вещей.

Главный интерес представляет электромагнитный звонок этого телефона. После его изъятия следует собрать схему подключения с понижающим трансформатором. Лучшим вариантом для работы электромагнитного звонка будут его обмотки с передаточным соотношением напряжений 220 В/30 В. На замыкание первичной обмотки 220 В ставится нажимной выключатель, а не фиксирующий для обеспечения прерывной работы устройства. Визуально схема электромеханического звонка на базе частей старого телефона выглядит так:

Электронный дверной звонок своими руками

Электронные звонки бывают двух исполнений: проводные и беспроводные. В проводных звонках кнопка и источник звука соединяются проводами. В беспроводных, эта связь осуществляется с помощью радиосигнала. Домашние мастера самостоятельно разработали схемы и осуществили на практике электронные звонки обоих исполнений.

Проводные

Разработано большое количество схем, где используются доступные элементы (резисторы, конденсаторы, транзисторы, трансформаторы со старых электрических устройств). По функциональному назначению это могут быть простые электронные звонки, сенсорный квартирный звонок, музыкальный звонок и много других видов.

Как простейший вариант проводного электронного звонка предлагается следующая схема на транзисторах:

Небольшой динамик в зависимости от величины источника питания обеспечит достаточно громкий звук звонка. Визуально схема выглядит так:

Беспроводные

Приемник и передатчик — составляющие беспроводного звонка. Простые схемы этих электронных устройств выглядят следующим образом.

Вместо антенны высокочастотный сигнал на приемник здесь передают соединенные параллельно два контура.

Сигнал поступает на приемный детектор, усиливается и направляется на звуковой чип, формирующий сигнал, который услышит человек.

Опытные домашние мастера, со знаниями в электронике, смогут соединить во едино все элементы схем, которые имеются в специализированных магазинах.

Таким образом можно самому и с минимальными затратами звонок, который будет не только оповещать вас о гостях, но и радовать своей мелодией обитателей квартиры.

Виды дверных звонков

Выбрать модель для самостоятельного творчества можно из следующих существующих конструктивных вариантов дверных звонков.

  • Механический. Механизм прост, основан на прямом воздействии при помощи кнопки на устройство производящее звук. Обычно его предпочитают любители ретро стиля.
  • Электромеханический. По принципу действия похож на механический. Однако, вместо прямого воздействия, ударный механизм запускается электрическим импульсом, например, с помощью электромагнита.
  • Электронный. В данной конструкции звук создается работой электронной схемы. Существует возможность выбора мелодии, имеется возможность регулировки громкости звука.

Монтаж вызывной панели

Вызывная панель крепиться преимущественно на неподвижные строительные конструкции: стену дома или капитальный столбик калитки. Устанавливать прибор на подвижных устройствах – калитке воротах или дверях настоятельно не рекомендуется, так как постоянные встряски могут сместить объектив внутри корпуса. Монтаж производится следующим образом:

  • С вызывной панели снимается задняя крышка;
  • Через крепежные отверстия размечаются места для сверления;
  • Просверливаются все отмеченные места и дополнительно сквозное отверстие для выведения провода;
  • Провод подключается к контактной планке вызывной панели в соответствии со Схемой 1 и заводится в дом к управляющему устройству;
  • Заведенный во двор провод подсоединяется к контактам электромеханического замка (в зависимости от модели устройства).

После проверки всех соединений вызывная панель крепиться к основанию специальными саморезами или винтами «секретками», которые не могут быть вывернуты при помощи простой отвертки. В зависимости от направления освещения рекомендуется использовать козырек и закладной уголок-кронштейн.

Особенности монтажа

Установка электромеханического замка – достаточно сложный процесс. Тем не менее, вы можете устанавливать такие замки своими руками при наличии базового электроинструмента и умения работы с ним. По виду монтажа различают врезные и накладные электромеханические замки. Первые не подходят для ворот и калиток, выполненных из тонких листовых материалов на каркасе. Соответственно монтаж замков разных типов отличается.

Процесс смены ориентации проводится в соответствии инструкции. Чаще всего для этого необходимо вынуть шплинт, которым фиксируется основной ригель, снять несколько шайб и перевернуть ригель, не вынимая его из корпуса. Затем вернуть шайбы и шплинт на место, чтобы продолжить монтаж.

Монтаж накладного запора

  1. Подвести к месту монтажа проводку для питания и/или подключения домофону или другим системам безопасности.
  2. Разметить на подвижной и неподвижной частях ограждения места расположения ответной и основной частей запора, наружного цилиндра. При необходимости добавить в нужных местах элементы каркаса – замок не должен крепиться к тонкому листу. Также между полотном и плоскостью замка может понадобиться подложка.
  3. Определить положения частей так, чтобы между ними был рекомендуемый производителем зазор (указывается в инструкции по установке и подключению).
  4. Высверлить отверстия для крепления частей запирающего устройства и размещения наружного цилиндра. Требуемые для монтажа метизы должны поставляться в комплекте.
  5. Закрепить части замка и проверить их расположение относительно друг друга. Ригели не должны касаться краев ответного отверстия в процессе закрытия, а контрольная защелка (если такая имеется) – свободно ходить в степени, предусмотренной конструкцией.
  6. Снять лицевую крышку наружной части и подключить устройство к сети. Подробнее подключение будет рассмотрено ниже.

Для крепления наружной «личинки» применяются специальные болты, которые при необходимости могут быть укорочены. Распространена установка подходящего по размерам и диаметрам отрезка трубы. При установке на профильный лист может потребоваться правка декоративной накладки на личинку.

Монтаж врезного запора

Разметить будущее расположение замка при помощи шаблонов, прилагаемых в комплекте поставки

Важно соблюдать все расстояния и размеры, иначе устройство не будет работать, как полагается, и вскоре выйдет из строя.
Вырезать отверстие под лицевую панель замка в торцевой плоскости калитки.
Корончатым сверлом выбрать отверстия для элементов управления устройством в наружном и внутреннем полотнах калитки.
Поместить в замок элементы питания, а затем поместить его в подготовленное углубление.
Закрепить и выполнить несколько тестовых открытий и закрытий.

Особенности подключения

Подключение следует производить при помощи непосредственно подведенного кабеля. Послу установки отрезки проводов, предварительно подключенные производителем к клеммам, лучше изъять – чем меньше соединений провода, тем он надежней.

Кабель питания, подведенный в кабель-каналах или электротехнической гофре, подключается непосредственно к клеммам, расположенным в корпусе замка. Схема подключения замка и дополнительных элементов системы управления указывается в инструкции к каждой модели. Дополнительные элементы управления монтируются в разрывах плюсовой жилы.

При подключении к домофонным системам следует проконтролировать следующие аспекты:

  1. Подключение производится двужильным проводом от управляющего блока, а управление – программироваться в соответствии инструкциям к домофону.
  2. Рабочее напряжение домофона и замка должно совпадать.
  3. Некоторые замки потребляют значительный ток для смены состояния. Необходимо убедиться, что сеть домофона способна выдавать соответствующую мощность.
  4. Если мощности не хватает, устанавливается дополнительное реле.
  5. Некоторые замки, к примеру моторные, требуют обязательного наличия отдельного источника питания.

При этом все провода, подходящие к замку, необходимо скрыть. В противном случае взломщики могут обесточить замок, что упростит взлом.

Как установить электромеханический замок на калитку

Если решено монтировать и подключать накладную электромеханическую систему самостоятельно, то для начала нужно осмотреть калитку и определить ее состояние. Она не должна быть перекошена. Более того, нужно, чтобы полотно нормально закрывалось и открывалось. Открытие должно происходить без усилий.

Во время соблюдения этих требований можно сделать установку своими руками без особых сложностей. Любой мастер знает, как пользоваться электродрелью, и вряд ли смогут появиться трудности с отверткой.

Чтобы правильно установить электромеханический замок, потребуется прочитать инструкцию и узнать особенности крепления. Если в последующем планируется в единую систему объединить замок и видеодомофон, нужно продумать подсоединение к электросети и проводку коммутаций.

Выбирать место установки замка на полотне калитки следует с особенной тщательностью.

Потребуется взять электромеханическое запорное оборудование, приложить на место фиксации, после чего маркером пометить точки. Затем делаются отверстия.

Интервал между ответной частью на раме калитки и закрывающим механизмом, который монтируется на полотне, должен составлять не более 4–6 мм. Когда отверстия будут просверлены, замок саморезами крепят на это место.

Так же производится и крепеж ответной части на каркас. Далее переходят к определению точности крепления замка. Механизм должен легко заходить в паз.

Дальнейший этап – монтаж считывателя пластиковой карточки или панели клавиатуры. Затем нужно протянуть провод от электрощита и подключить к разъему в электромеханическом устройстве. Схема подсоединения должна быть надежной и простотой.

После подключения кабеля на замок подается электричество. Требуется внимательно подойти к выполнению этих работ.

При тестовой подаче напряжения необходимо проверить работу калитки. Если все в порядке, то на механизм крепится защитная крышка. Таким образом, работа выполнена.

На видео показано, как самостоятельно монтировать электромеханический замок.

Принцип работы

Обычный проводной звонок, состоящий из соединенных проводом передатчика и динамика, работает по следующему принципу: при нажатии на кнопку сигнал по проводу передается на динамик после чего сигнал преобразуется и раздается звук. Аналогично работает и беспроводное устройство. Отличие заключается в том, что сигнал передается не по проводу, а посредством радиоволн. Для этого и вызывная панель, и абонентский блок оснащаются мини-антеннами или микросхемами.

Сигнал передается на индивидуальных частотах, диапазон которых варьируется в пределах 433-434 мГц. Не стоит переживать, что соседи смогут управлять вашей калиткой или же вы будете слышать сигнал вызова чужого звонка в своем доме. Это исключено, так как сигнал дополнительно кодируется. Расстояние от передатчика до абонентского блока может составлять, как 25, так и 200 метров в зависимости от выбранной модели.

Ремонт

Если после установки или во время эксплуатации возникли определенные неполадки, необходимо знать, как самостоятельно починить дверной звонок. Чаще всего причиной сбоев является отхождение контактов. Для устранения проблемы нужно просмотреть места ключевых подключений. Это может быть кнопка или же динамик внутри дома. Иногда достаточно подергать проводки и звонок снова работает нормально. Гораздо хуже, если ведущий кабель окажется перебитым. Тогда требуется его замена или спайка.


При длительной эксплуатации дверного звонка могут возникнуть проблемы с контактами

Возможны также проблемы с питанием. Тогда нужно проверить и починить своими руками блок питания и входные штекеры. В беспроводных моделях не забывайте вовремя менять батарейки и следить за состоянием аккумулятора.

Если понимать устройство звонка, проблем с его установкой своими руками не возникнет. К тому же при возникновении неполадок вы сможете без труда починить его без привлечения посторонней помощи.

Замок Меттэм, как открыть при помощи заводского кода?

Самой распространенной причиной, по которой возникает проблема, как открыть кодовый замок, является утраченный код. Как правило, данный замок при производстве наделяется стандартной комбинацией цифр – 38. Но в процессе монтажа устройства комбинацию обычно меняют на более сложную трехзначную.

Если Вы столкнулись с тем, что забыли шифр от собственной двери, в котрой установлен кодовый замок Меттэм, попробуйте воспользоваться одной из следующих рекомендаций:

1. Внимательно осмотрите кнопки с цифрами на замке – те, которые использовались чаще всего, будут немного затерты. Именно они и являются секретной комбинацией.

2. Учитывая, что кодовый замок Меттэм не относится к механизмам с повышенной степенью секретности, взломать его можно методом подбора шифра – просто наугад попробуйте понажимать различные сочетания цифр.

3. Воспользуйтесь своей интуицией и машинальной памятью – поставьте в удобное положение несколько пальцев руки, понажимайте кнопки замка.

4. Воспользуйтесь своим слухом – как правило, клавиши на замке, цифры на которых входят в пароль, издают при нажатии тихий звуковой щелчок. Понажимайте на все кнопки по порядку и послушайте, запомните щелкнувшие из них.

Важно! На различных форумах можно найти массу информации о том, как разблокировать кодовый механизм при помощи жестяной банки и прочих подручных предметов. Специалисты не рекомендуют прибегать к подобным советам – есть большой риск окончательно вывести замок из строя. Если у Вас не получается подобрать забытый пароль к замку, лучшим решением будет обращение за помощью в профильную компанию.

Если у Вас не получается подобрать забытый пароль к замку, лучшим решением будет обращение за помощью в профильную компанию.

Нужен ли БУЗ?

Блок питания, он же блок управления замком или сокращенно БУЗ электромеханическому замку с видеодомофоном просто необходим. Для функционирования устройству такой системы нужно электричество, но подключить его к стандартным 220В не выйдет. Домофону нужен постоянный ток, а не переменный. Логично подключить видеодомофон, замок через преобразователь, при этом получится использовать стандартную электрическую сеть. БУЗ выступает таким преобразователем.

Панель, которая расположена снаружи, запитывается от видеодомофона. Чтобы с расстояния открыть замок, должен поступить сильный импульс. Сам видеодомофон такой выдать не сможет, в этом ему помогает БУЗ.

В тот момент, когда БУЗ не используется по прямому назначению, он работает как накопитель.

Звонок-мышка своими руками

Как сделать дверной звонок своими руками так, чтобы он смог удивить гостей? Необычное решение – клавиша, помещенная в корпус от компьютерной мыши. Для ее сооружения понадобится:

  • Ненужная мышь;
  • Кнопка, по размеру меньшая, чем мышка;
  • Маленький диод;
  • Паяльник;
  • Кусочки кабеля.

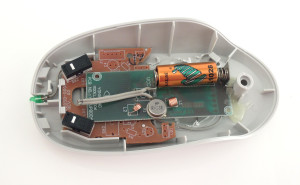

Сначала освободите мышь от всех внутренностей, оставив контактные кнопочки.


На плате две клавиши соедините со звонковым пультом. Оставшиеся части уберите, чтобы внутрь легко было вставить пультовую плату звонка. А колесико от мыши разрежьте пополам: одну половинку посадите на свое место с помощью клея. Затем возьмите плату пульта, она выглядит так, как на рисунке ниже.


Стрелкой на плате показана звонковая кнопка. С помощью паяльника сюда нужно присоединить кусочек витой пары. Это нужно для соединения с кнопками мыши.


На плате кнопка имеет 4 контакта, хотя рабочими являются только 2, которые соединяются парами. К двум контактам припаяйте концы витой пары. Если концы будут соприкасаться при нажатии кнопки мыши, то будет срабатывать звонок.


Оставшиеся кончики витой пары припаяйте к клавишам мыши. Вы обнаружите три контакта, которые на рисунке обозначены буквами А, В и С.


Один конец витой пары припаяйте к любому контакту А. Второй конец – либо к В, либо к С. А сами контакты В и С соедините между собой кусочком провода. Это нужно для того, чтобы звонок срабатывал при нажатии любой клавиши мыши, а не только правой или левой.


Кнопку можно считать рабочей, но для красоты можно установить светодиод в место, где к мышке подводился провод. Лампа будет светиться при нажатии. Подключение производится через резистор. Схема беспроводного звонка с диодом показана на рисунке ниже.


К минусу батареи подключите минус диода через резистор.


Плюс лампочки подсоедините к клавишам мыши.


Соберите корпус мыши и установите его вместо звонка у двери. Сделайте надпись «Звонок», чтобы у людей не возникало вопроса, что это такое.

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Схема и принцип работы беспроводных звонков

Знание схемы и принципа работы беспроводного звонка позволит правильно эксплуатировать купленное изделие, усовершенствовать его и при желании изготавливать, ремонтировать похожие механизмы. К ним относятся не только звонки, но и другие приборы дистанционного управления: подъёмники гаражных ворот, выключатели света и тому подобные.

Принцип работы механизма дистанционного управления заключается в передаче радиосигнала от кнопки к приёмнику. В приёмнике активируется электрическая цепь, которая подает напряжение на динамик устройства.

Схема функционирования механизма зависит от модели звонка. Более сложные представляют собой настраиваемые устройства с независимыми платами на кнопку и динамик. Их работу схематически можно изобразить следующим образом.

Есть также более простые устройства, в которых приёмником выступает сверхгенератор. Такой механизм не требует настройки и отличается большой надёжностью. Схематически его работу можно отобразить так.

Поскольку сигнал передаётся с помощью радиоволн, необходимо учитывать различные препятствия на его пути. Бетон, толстый кирпич, листовой металл уменьшают силу импульса. Если есть такие преграды, лучше взять модель с запасом мощности.

Для сложных случаев разработан электронный беспроводной звонок. Это механизм, совмещающий оба типа питания. Он может работать и от батареек, и от сети. Есть также модели, в которых кнопка работает от батарейки, а динамик – от сети.
