Калькулятор расчета емкости рабочего и пускового конденсаторов

Подразделения конденсаторов по возможности изменения емкости

По данному параметру детали этой категории делят на:

Специфические названия определяют главные конструктивные особенности, целевое назначение. Типовой постоянный конденсатор создают из проводящих обкладок, свернутых в рулон для уменьшения габаритов. Между ними устанавливают диэлектрик. Сборку помещают в металлический корпус или заливают полимером для обеспечения необходимых параметров защищенности.

В переменных и подстроечных моделях применяют наборы из пластин с механическим приводом. Изменением положения рабочих элементов устанавливают необходимое значение емкости. Каждое изделие рассчитано на определенный диапазон рабочих параметров. Такие конденсаторы применяют для точной настройки колебательного контура. Их устанавливают в радиоэлектронных блоках, чтобы регулировать отдельные рабочие параметры в процессе эксплуатации.

Эксплуатационные характеристики

Не идеальные, но реальные конденсаторы обладают рядом дополнительных характеристик помимо тех, о которых сказано выше. Среди них:

  1. Зависимость между ёмкостью и температурой.
  2. Потери диэлектрического характера.
  3. Сопротивление материала, из которого изготовлены обкладки.
  4. Ток утечки.
  5. Уровень полярности.
  6. Номинальное напряжение.

Важно разобраться, какой источник может быть у потерь. Но для этого необходимо разобраться с таким понятием, как графики синусоидного тока, различные направления этого вида энергии

В обкладках ток равен нулю, когда конденсатор набрал максимальный заряд. Напряжение в этом случае у изделия отсутствует. То есть, по фазе напряжение вместе с током сдвигаются на угол в 90 градусов. Идеальная ситуация — когда у конденсатора появляется только реактивная мощность.

Важно. Но реальность такова, что у обкладок появляется собственное сопротивление

Часть энергии нужна, чтобы температура диэлектрика повысилась до определённого уровня. Из-за этого и появляются потери внутри конструкции. Эта характеристика в большинстве случаев остаётся незначительной, но в некоторых ситуациях пренебрегать ей не получится.

Тангенс угла диэлектрических потерь — главная единица измерения, применяемая в этом случае. Это соотношение между активной и реактивной разновидностями мощности. Измерение величины возможно, но только в теоретическом плане. Иначе рассчитать результаты невозможно.

Презентация на тему Тема Проводники и диэлектрики в электрическом поле Транскрипт

1

Тема: «Проводники и диэлектрики в электрическом поле»

2

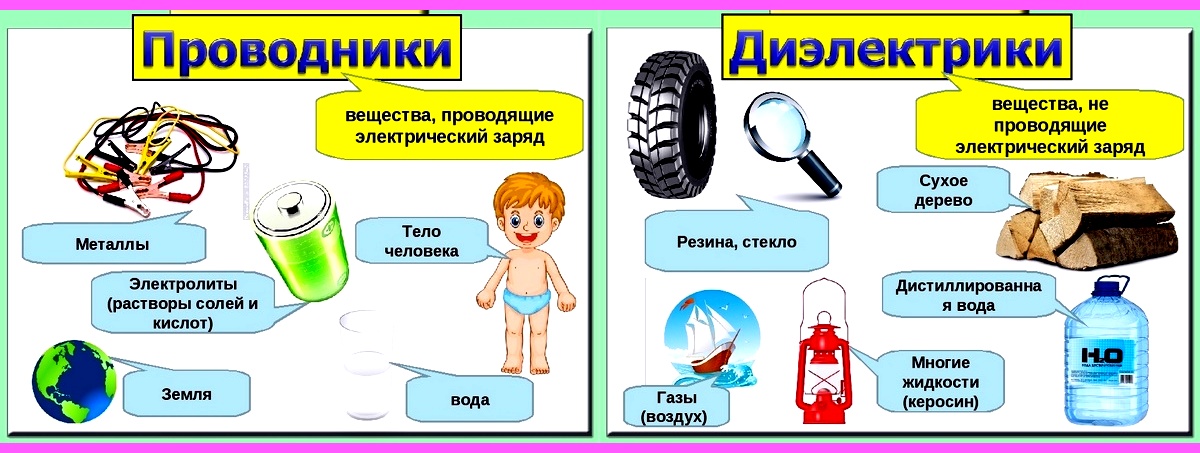

Проводники Проводниками называются такие материалы, в которых имеются свободные носители электрических зарядов.

3

Заряд внутри проводника По принципу суперпозиции полей напряжённость внутри проводника равна нулю. Следовательно, поток напряженности через любую замкнутую поверхность внутри проводника равен нулю. Значит, и заряд внутри этой поверхности равен нулю.

4

Проводящая сфера A r1r1 r2r2 S1S1 S2S2 Докажем, что напряжённость поля в любой точке внутри сферы равна нулю. Возьмём произвольную точку А и построим два симметричных конуса с одинаковыми малыми углами при вершине, как показано на рисунке.

5

На поверхности сферы конусы вырезают малые сферические участки и, которые можно считать плоскими. A r1r1 r2r2 S1S1 S2S2, или Конусы подобны друг другу, так как углы при вершине равны. Из подобия следует, что площади оснований относятся как квадраты расстояний и от точки А до площадок и соответственно. Таким образом,

6

Заряды площадок равны A r1r1 r2r2 S1S1 S2S2 и Считая эти заряды точечными, найдём напряжённость, создаваемую в точке А:

7

Явление разделения разноимённых зарядов в проводнике, помещённом в электрическое поле, называется электростатической индукцией. Электростатическая индукция E

8

Эквипотенциальные поверхности Примерный ход эквипотенциальных поверхностей для определённого момента возбуждения сердца показан на рисунке. В электрическом поле поверхность проводящего тела любой формы является эквипотенциальной поверхностью. Пунктирные линии обозначают эквипотенциальные поверхности, цифры около них – величину потенциала в милливольтах.

9

Самыми известными электрическими рыбами являются электрический скат электрический угорьи

10

Диэлектрики Диэлектриками называются материалы, в которых нет свободных электрических зарядов. Существует три вида диэлектриков: полярные, неполярные и сегнетоэлектрики.

11

Поляризация диэлектриков Момент силы стремится повернуть диполь так, чтобы его ось была направлена по линии напряжённости поля. E

12

Напряжённость электрического поля внутри бесконечного пространства, полностью заполненного диэлектриком оказывается равной В среднем число диполей, ориентированных вдоль поля, больше, чем против поля. Поляризация диэлектриков

13

Физическая величина, равная отношению модуля напряжённости однородного электрического поля в вакууме к модулю напряженности электрического поля в однородном диэлектрике, заполняющем это поле, называется диэлектрической проницаемостью вещества: Е

14

Диэлектрическая проницаемость веществ Веществоε ε Газы и водяной пар Азот Водород Воздух Вакуум Водяной пар (при t=100 ºС) Гелий Кислород Углекислый газ Жидкости Азот жидкий (при t= –198,4 ºС) Бензин Вода Водород жидкий (при t= –252,9 ºС) Гелий жидкий (при t= –269 ºC) Глицерин 1,0058 1, , , ,006 1, , , ,4 1,9–2,0 81 1,2 1,05 43 Кислород жидкий (при t= –192,4 ºС) Масло трансформаторное Спирт Эфир Твердые тела Алмаз Бумага парафинированная Дерево сухое Лёд (при t= –10 ºС) Парафин Резина Слюда Стекло Титан бария Фарфор Янтарь 1,5 2,2 26 4,3 5,7 2,2 2,2–3,7 70 1,9–2,2 3,0–6,0 5,7–7,2 6,0–10, ,4–6,8 2,8

15

Конденсаторы Конденсатор электрический – система из двух или более электродов (обкладок), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок. E

16

Применение диэлектриков Диэлектрики используются: Диэлектрики используются: 1) в науке и технике как электроизоляционные материалы, как конденсаторные материалы 2) в вычислительной технике 3) в оптике.

17

Литература О. Ф. Кабардин «Физика. Справочные материалы». О. Ф. Кабардин «Физика. Справочные материалы». А. А. Пинский «Физика. Учебное пособие для 10 класса школ и классов с углублённым изучением физики». А. А. Пинский «Физика. Учебное пособие для 10 класса школ и классов с углублённым изучением физики». Г. Я. Мякишев «Физика. Электродинамика классы». Г. Я. Мякишев «Физика. Электродинамика классы». Журнал «Квант». Журнал «Квант».

18

ЭКСПЕРИМЕНТ 1

Определение ёмкости конденсатора методом разрядки


1.Соберите на рабочей части экрана замкнутую электрическую цепь, показанную ниже на рис.2. Для этого сначала щёлкните мышью на кнопке э.д.с.,расположенной в правой части окна эксперимента. Переместите маркер мыши на рабочую часть экрана, где расположены точки, и щёлкните маркером мыши в виде вытянутого указательного пальца в том месте, где должен быть расположен источник тока. Подведите маркер мыши к движку появившегося регулятора э.д.с., нажмите на левую кнопку мыши, удерживая её в нажатом состоянии, меняйте величину э.д.с. и установите 10 В. Аналогичным образом включите в цепь 4 других источника тока. Суммарная величина э.д.с. батареи должна соответствовать значению, указанному в таблице 1 для вашего варианта.

Таким же образом разместите далее на рабочей части экрана 7 ламп Л1-Л7 ( кнопка ), Ключ К (кнопка ), вольтметр (кнопка ), амперметр (кнопка ), конденсатор (кнопка ). Все элементы электрической цепи соедините по схеме рис.1 с помощью монтажных проводов (кнопка ).

2. Щёлкните мышью на кнопке «Старт». Должна засветиться лампа Л7, а надпись на кнопке измениться на «Стоп». Курсором мыши замкните ключ К.

3. После установления в цепи стационарного тока ( должны погаснуть лампы Л5 и Л6 и светиться лампы Л1-Л4) запишите показания электроизмерительных приборов в таблицу 2.

4. Нажмите на кнопку «Стоп» и курсором мыши разомкните ключ К.

5. Двумя короткими щелчками мыши на кнопке «Старт» запустите и остановите процесс разрядки конденсатора. Показания амперметра будут соответствовать начальному току разрядки конденсатора I0. Запишите это значение в таблицу 3.

6. Вновь замкните ключ, зарядите конденсатор и повторите п.п. 5, 6 ещё 4 раза.

7. Для каждого опыта рассчитайте It= I0/2,7- силу тока, которая должна быть в цепи разрядки конденсатора через время релаксации t и запишите эти значения в таблицу 3.

8. При разомкнутом ключе нажатием кнопки «Старт» запустите процесс разрядки конденсатора и одновременно включите секундомер.

9. Внимательно наблюдайте за изменением показаний амперметра в процессе разрядки конденсатора. Остановите секундомер и синхронно нажмите кнопку «Стоп» при показании амперметра, равном или близким к It. Запишите это значение времени t1 в таблицу 3.

10. Проделайте опыты п.п.8, 9 ещё 4 раза.

Таблица 1. Суммарное значение э.д.с. источников тока

Вариант 1 2 3 4 5 6 7 8
Э.д.с.,В 50 49 48 47 46 45 44 43

Таблица 2. Определение сопротивления лампы.

№п/п I, А U, В R, Ом
Номер опыта 1 2 3 4 5 Среднее

значение

I0, А
It, А
t, с
C, Ф

Таблица 3. Результаты измерений и расчётов.

ОБРАБОТКА РЕЗУЛЬТАТОВ:

1. По закону Ома для участка цепи Л1-Л4: и результатам измерений, приведённым в таблице 2, определите сопротивление одной лампы.

2. По формуле (при разрядке конденсатора квазистационарный ток протекает по 6 последовательно соединённым лампам) определите ёмкость конденсатора и запишите эти значения в таблицу 3.

3. Рассчитайте погрешности измерений и сформулируйте выводы по результатам проделанной работы.

Энергия заряженного конденсатора

Существует еще одна эквивалентная запись заряженного конденсатора при использовании соотношения Q=CU:

We=Q22C=CU22=QU2.

Электрическая энергия We рассматривается как потенциальная. Формулы для We аналогичны формулам потенциальной энергии Ep деформированной пружины, а именно:

Ep=kx22=F22k=Fx2, где k является жесткостью пружины, х – деформацией, F=kx – внешней силой.

Современные представления электрической энергии говорят о том, что она сосредоточена между пластинами конденсатора. В связи с этим и получила название энергии электрического поля. Это объяснимо с помощью иллюстрирования заряженного плоского конденсатора.

Энергия накопленная в конденсаторе

«Физика — 10 класс»

Как и любая система заряженных тел, конденсатор обладает энергией. Вычислить энергию заряженного плоского конденсатора с однородным полем внутри него несложно.

Энергия заряженного конденсатора.

Для того чтобы зарядить конденсатор, нужно совершить работу по разделению положительных и отрицательных зарядов. Согласно закону сохранения энергии эта работа равна энергии конденсатора. В том, что заряженный конденсатор обладает энергией, можно убедиться, если разрядить его через цепь, содержащую лампу накаливания, рассчитанную на напряжение в несколько вольт (рис.14.37). При разрядке конденсатора лампа вспыхивает. Энергия конденсатора превращается в тепло и энергию света.

Выведем формулу для энергии плоского конденсатора.

Напряженность поля, созданного зарядом одной из пластин, равна Е/2, где Е — напряженность поля в конденсаторе. В однородном поле одной пластины находится заряд q, распределенный по поверхности другой пластины (рис.14.38).

Согласно формуле (14.14) для потенциальной энергии заряда в однородном поле энергия конденсатора равна:

где q — заряд конденсатора, а d — расстояние между пластинами.

Так как Ed=U, где U — разность потенциалов между обкладками конденсатора, то его энергия равна:

Эта энергия равна работе, которую совершит электрическое поле при сближении пластин вплотную.

Если заряд на пластинах остаётся постоянным, при сближении пластин поле совершает положительную работу:

При этом энергия электрического поля уменьшается.

Заменив в формуле (14.25) разность потенциалов или заряд с помощью выражения (14.22) для электроемкости конденсатора, получим:

Можно доказать, что эти формулы справедливы для любого конденсатора, а не только для плоского.

Энергия электрического поля.

Согласно теории близкодействия вся энергия взаимодействия заряженных тел сконцентрирована в электрическом поле этих тел. Значит, энергия может быть выражена через основную характеристику поля — напряженность.

Так как напряженность электрического поля прямо пропорциональна разности потенциалов (U=Ed), то согласно формуле

энергия конденсатора прямопропорциональна квадрату напряженности электрического поля внутри него:

.

Применение конденсаторов.

Зависимость электроемкости конденсатора от расстояния между его пластинами используется при создании одного из типов клавиатур компьютера. На тыльной стороне каждой клавиши располагается одна пластина конденсатора, а на плате, расположенной под клавишами, — другая. Нажатие клавиши изменяет емкость конденсатора. Электронная схема, подключенная к этому конденсатору, преобразует сигнал в соответствующий код, передаваемый в компьютер.

Энергия конденсатора обычно не очень велика — не более сотен джоулей. К тому же она не сохраняется долго из-за неизбежной утечки заряда. Поэтому заряженные конденсаторы не могут заменить, например, аккумуляторы в качестве источников электрической энергии.

Но это совсем не означает, что конденсаторы как накопители энергии не получили практического применения

Они имеют одно важное свойство: конденсаторы могут накапливать энергию более или менее длительное время, а при разрядке через цепь с малым сопротивлением они отдают энергию почти мгновенно. Именно это свойство широко используют на практике

Лампа-вспышка, применяемая в фотографии, питается электрическим током разряда конденсатора, заряжаемого предварительно специальной батареей. Возбуждение квантовых источников света — лазеров осуществляется с помощью газоразрядной трубки, вспышка которой происходит при разрядке батареи конденсаторов большой электроемкости.

Однако основное применение конденсаторы находят в радиотехнике.

Энергия конденсатора пропорциональна его электроемкости и квадрату напряжения между пластинами. Вся эта энергия сосредоточена в электрическом поле. Энергия поля пропорциональна квадрату напряженности поля.

Электростатика — Физика, учебник для 10 класса — Класс!ная физика

Энергия плоского и произвольного конденсатора

На пластину подают заряд, имеющий значение, при котором разность потенциалов между пластинами стала равной U. Тогда напряженность будет равна E=U/d, где d – расстояние между объектами.

Одна из пластин находится в электрическом поле другой, где напряженность E/2. Тогда сила притяжения к другой пластине будет f=qE/2. Потенциальная энергия электрического поля заряда равна работе этого поля при сближении пластин.

Подставив ряд значений, получим, что энергия поля W=qU/2=q²/2C=CU²/2.

Такая формула подходит для любого конденсатора. Полная работа поля равна A=1/2qU.

То же самое получится, если применить удлиненный проводник вместо конденсатора.

Энергия взаимодействия зарядов или энергия в электрическом поле

Итак, для зарядки конденсатора необходима работа, чтобы преодолеть силы электростатического притяжения между разными зарядами при их разделении. За счет этого возникнет запас потенциальной энергии.

Для зарядки любого тела также необходима работа, в данном случае для преодоления электростатического отталкивания между одноименными зарядами.

Взяв уединенный проводник, подаем заряд q. Потенциал поля на бесконечности будет равен нулю, а потенциал проводника — φ(q). Для перенесения малого заряда ∆q требуется работа:

∆A=φ(q)∆q.

Работа по зарядке уединенного проводника определяется по формуле:

A=W=1/2 φ(Q)Q=1/2C(φ(Q))²

На вопрос, где запасается энергия, отвечают двумя вариантами. По одному из них, это энергия взаимодействия зарядов на проводнике, а по другому, энергия — электрического поля получается, так как распределена в окружающем пространстве.

Какому ответу из этих двух отдать предпочтение — личное решение каждого ученика. Но, следует учесть, что при изучении переменных полей возможным становится только второй вариант, где энергия связывается с электрическим полем.

Электроемкость

Электроемкость — это скалярная величина, характеризующая способность проводника накапливать электрический заряд.

Электроемкость:

  • не зависит от q и U;
  • зависит от геометрических размеров проводника, их формы, взаимного расположения, электрических свойств среды между проводниками.

Электрической емкостью проводника наз. отношение заряда проводника к его потенциалу:

единица измерения емкости в СИ: Ф (фарад)

Конденсатор обладает свойством накапливать и сохранять электрическую энергию. Конденсатор представляет собой систему из двух проводников, разделенных слоем диэлектрика, толщина которого мала по сравнению с размерами проводников.  Проводники наз. обкладками  конденсатора. Если заряды пластин конденсатора одинаковы по модулю и противоположны по знаку, то  под зарядом конденсатора понимают абсолютное значение заряда одной из его обкладок.

Электроемкостью конденсатора называют отношение заряда конденсатора к разности потенциалов между обкладками.  Основные слагаемые электроемкости представлены на рисунке ниже:

Основные слагаемые электроемкости.

Обозначение на электрических схемах:

  • Все электрическое поле сосредоточено внутри конденсатора.
  • Заряд конденсатора — это абсолютное значение заряда одной из обкладок конденсатора.

Виды конденсаторов:

  • по виду диэлектрика — воздушные, слюдяные, керамические, электролитические.
  • по форме обкладок — плоские, сферические.
  • по величине емкости — постоянные, переменные (подстроечные).

Электроемкость.

Электроемкость плоского конденсатора

где S — площадь пластины (обкладки) конденсатора

  • d — расстояние между пластинами
  • εо — электрическая постоянная

ε — диэлектрическая проницаемость диэлектрика

Конденсатор — это система заряженных тел обладает энергией.

Энергия любого конденсатора:

где С — емкость конденсатора, (Ф)                     W— энергия (Дж) q — заряд конденсатора, (Кл) U — напряжение на обкладках конденсатора, (В

Энергия равна работе, которую совершит электрическое поле при сближении пластин конденсатора вплотную, или работе по разделению положительных и отрицательных зарядов необходимой при зарядке конденсатора. Конденсаторы применяются для накопления электрической энергии и использования ее при быстром разряде (фотовспышка), для разделения цепей постоянного и переменного тока, в радиотехнике: колебательный контур, выпрямитель и других радиоэлектронных устройствах.

Назначение

Свойство запасания и отдачи энергии определило широкое применение конденсаторов в современной электронике. Наравне с резисторами и транзисторами они являются основой электротехники. Нет ни одного современного устройства, где они не использовались бы в каком-либо качестве.

Их способность заряжаться и разряжаться совместно с индуктивностью, обладающей теми же свойствами, активно применяются в радио- и телевизионной технике. Колебательный контур из конденсатора и индуктивности — основа передачи и приема сигналов. Изменение емкости конденсатора позволяет менять частоту колебательного контура. Например, радиостанции могут передавать сигнал на своих частотах, а радиоприемники подключаться к этим частотам.

Важной функцией является сглаживание пульсаций переменного тока. Любому электронному устройству, питающемуся от сети переменного тока, для получения постоянного тока хорошего качества необходимы фильтрующие электрические конденсаторы. Активно применяется механизм зарядки и разрядки в фототехнике

Все современные фотоаппараты используют для съемок вспышку, которая реализуется благодаря свойству быстрой разрядки. В данной области невыгодно использовать аккумуляторы, умеющие хорошо запасать энергию, но медленно отдающие ее. А конденсаторы, напротив, моментально отдают всю запасенную энергию, которой достаточно для яркой вспышки

Активно применяется механизм зарядки и разрядки в фототехнике. Все современные фотоаппараты используют для съемок вспышку, которая реализуется благодаря свойству быстрой разрядки. В данной области невыгодно использовать аккумуляторы, умеющие хорошо запасать энергию, но медленно отдающие ее. А конденсаторы, напротив, моментально отдают всю запасенную энергию, которой достаточно для яркой вспышки.

Возможность генерации конденсаторами импульсов высокой мощности используется в радиолокации и создании лазеров.

Конденсаторы выполняют роль искрогашения контактов в телеграфии и телефонии, а также телемеханике и автоматике, где необходимы переключения высоконагруженных реле.

Регулировка напряжения протяженных линий электропередач осуществляется благодаря использованию компенсационных емкостей.

Современные конденсаторы, благодаря своим возможностям, применяются не только в области радиоэлектроники. Их используют в металлообрабатывающей, горнодобывающей, угольной промышленности.

Определение энергии конденсатора

Резонанс в электрической цепи

Чтобы выяснить, от чего будут зависеть накопительные характеристики, можно применить две методики. Первая – это определение работы, которая выполняется для распределения зарядов на обкладках. Подразумевается, что для этого понадобится затратить определенную энергию. Во втором варианте пользуются притяжением разноименных зарядов. Для перемещения пластин до прямого контакта нужно выполнить соответствующую работу.

Энергия поля плоского конденсатора

Как подобрать конденсатор

Для упрощения можно рассмотреть пример с перемещением разноименно заряженных пластин. Сформированная сила притяжения (F) будет измеряться величиной заряда (q) и напряженностью поля (E) между соответствующими обкладками:

F = q * E.

Так как E = q/(2*e*S), несложно получить выражение для значения силового взаимодействия:

F = q2/(2*e0*S),

где:

  • e0 – это электрическая постоянная = 8,854 * 10-12 Ф*м-1;
  • S – площадь пластин.

Работа (A) равна произведению силы на пройденное расстояние (d), поэтому W (энергия плоского конденсатора) = A = F * d = d *q2/(2*e0*S). Емкость определяется, как C = d /(e0*S). Следующими преобразованиями можно получить итоговое выражение:

  • W = q2/(2*C);
  • q = C * U;
  • энергия конденсатора формула:

W = ½ *C * U2.

Ёмкость уединённого проводника

Предположим, что заряженный проводник расположен настолько далеко от всех остальных тел, что взаимодействие зарядов проводника с окружающими телами можно не принимать во внимание. В таком случае проводник называется уединённым

Потенциал всех точек нашего проводника, как мы знаем, имеет одно и то же значение , которое называется потенциалом проводника. Оказывается, что потенциал уединённого проводника прямо пропорционален его заряду. Коэффициент пропорциональности принято обозначать , так что

Величина называется электрической ёмкостью проводника и равна отношению заряда проводника к его потенциалу:

(1)

Например, потенциал уединённого шара в вакууме равен:

где — заряд шара, — его радиус. Отсюда ёмкость шара:

(2)

Если шар окружён средой-диэлектриком с диэлектрической проницаемостью , то его потенциал уменьшается в раз:

Соответственно, ёмкость шара в раз увеличивается:

(3)

Увеличение ёмкости при наличии диэлектрика — важнейший факт. Мы ещё встретимся с ним при рассмотрении конденсаторов.

Из формул (2) и (3) мы видим, что ёмкость шара зависит только от его радиуса и диэлектрической проницаемости окружающей среды. То же самое будет и в общем случае: ёмкость уединённого проводника не зависит от его заряда; она определяется лишь размерами и формой проводника, а также диэлектрической проницаемостью среды, окружающей проводник. От вещества проводника ёмкость также не зависит.

В чём смысл понятия ёмкости? Ёмкость показывает, какой заряд нужно сообщить проводнику, чтобы увеличить его потенциал на В. Чем больше ёмкость — тем, соответственно, больший заряд требуется поместить для этого на проводник.

Единицей измерения ёмкости служит фарад (Ф). Из определения ёмкости (1) видно, что Ф = Кл/В.

Давайте ради интереса вычислим ёмкость земного шара (он является проводником!). Радиус считаем приближённо равным км.

мкФ.

Как видите, Ф — это очень большая ёмкость.

Единица измерения ёмкости полезна ещё и тем, что позволяет сильно сэкономить на обозначении размерности диэлектрической постоянной . В самом деле, выразим из формулы (2):

Следовательно, диэлектрическая постоянная может измеряться в Ф/м:

Ф.

Так легче запомнить, не правда ли?

Электрическая емкость конденсатора

Дальнейшие опыты с распределением электричества по поверхности наэлектризованного проводника, проводимые Кулоном и другими естествоиспытателями, позволили установить, что равномерное распределение электричества имеет место только на правильной шаровой поверхности. В общем случае заряд неравномерен и зависит от формы проводника, будучи больше в местах большей кривизны. Отношение количества электричества на части поверхности проводника к величине этой поверхности назвали плотностью (толщиной) электрического слоя. Экспериментально было установлено, что электрическая плотность и электрическая сила особенно велики в местах поверхности, имеющих наибольшую кривизну, особенно на остриях.

Величину, характеризующую зависимость потенциала наэлектризованного проводника от его размеров, формы и окружающей среды, называют электроемкостью проводника и обозначают буквой С. Электроемкость проводника измеряется количеством электричества, необходимым для повышения потенциала этого проводника на единицу:

Будет интересно Как устроен однополупериодный выпрямитель и где применяется

С = q/ϕ.

За единицу электроемкости в системе СИ принимается 1 фарада (1 Ф). Фарадой называется электроемкость проводника, которому для повышения его потенциала на один вольт нужно сообщить один кулон электричества. Электроемкостью, равной 1 Ф, обладал бы шар радиусом 9·10 6 км, что в 23 раза больше расстояния от Земли до Луны. Если проводник соединить с источником электричества определенного потенциала, то проводник получит электрический заряд, зависящий от емкости проводника. Его емкость, а, следовательно, и количество электричества, которым он заряжается, увеличиваются, если приблизить к нему второй проводник, соединенный с землей.

Конструкция, состоящая из двух проводников, разделенных изолятором, с электрическим полем между ними, все силовые линии которого начинаются на одном проводнике, а заканчиваются на другом, была названа электрическим конденсатором. При этом оба проводника называются обкладками, а изолирующая прокладка – диэлектриком. Процесс накопления зарядов на обкладках конденсатора называется его зарядкой. При зарядке на обеих обкладках накапливаются равные по величине и противоположные по знаку заряды.

Поскольку электрическое поле заряженного конденсатора сосредоточено в пространстве между его обкладками, то электроемкость конденсатора не зависит от окружающих тел. Электроемкость конденсатора измеряется отношением количества электричества на одной из обкладок к разности потенциалов между обкладками:

С = q/ U.

1 Ф – электроемкость такого конденсатора, который может быть заряжен количеством электричества, равным 1 Кл, до разности потенциалов между обкладками, равной 1 В. Например, электрическая емкость плоского конденсатора в системе СИ определяется по соотношению:

С =εε 0 S/ d, где ε – диэлектрическая проницаемость материала, находящегося между обкладками конденсатора; ε 0 – диэлектрическая проницаемость вакуума; S – величина площади поверхности пластины (меньшей, если они не равны); d – расстояние между пластинами.

Если обкладки заряженного конденсатора соединить проводником, то заряды будут переходить с одной обкладки на другую и нейтрализуют друг друга. Этот процесс называется разрядкой конденсатора. Каждый конденсатор рассчитан на определенное напряжение. Если напряжение между обкладками станет слишком большим, то разрядка может произойти и непосредственно через диэлектрик (без соединительного проводника), т.е. получится пробой диэлектрика.

Будет интересно Все о законе Ома: простыми словами с примерами для «чайников»

Пробитый конденсатор к дальнейшему употреблению не пригоден. Для получения электроемкости нужной величины конденсаторы соединяют в батарею. На практике встречается как параллельное, так и последовательное соединение конденсаторов.

Строение конденсатора.

«Электрическое поле. Проводники и диэлектрики»

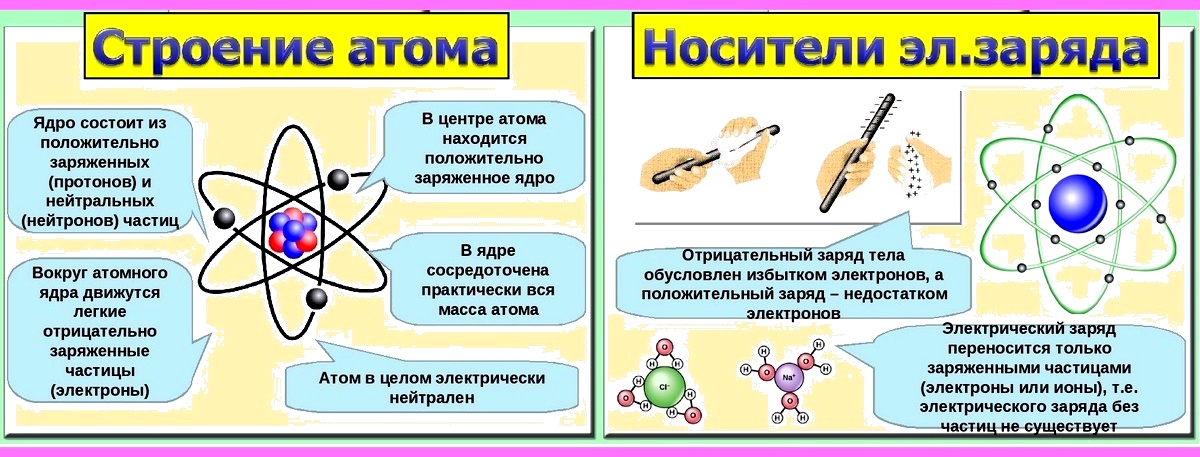

Электрическое взаимодействие отличается от взаимодействия тел, изучаемого механикой, прежде всего тем, что заряженные тела взаимодействуют, находясь на некотором расстоянии друг от друга. Это взаимодействие наблюдается как в вещественной среде, так и в безвоздушном пространстве. Согласно утверждению английских учёных М. Фарадея и Д. Максвелла, в пространстве, в котором находится заряженное тело, существует электрическое поле. Посредством этого поля одно заряженное тело действует на другое.

Электрическое поле материально, наряду с веществом оно представляет собой вид материи. Это означает, что электрическое поле реально, оно существует независимо от нас. Убедиться в реальности электрического поля заряженного тела можно, наблюдая его действие на другие тела.

Электрическая сила

Силу, с которой поле действует на внесённый в него электрический заряд, называют электрической силой. Предположим, что в электрическое поле, существующее вокруг некоторого заряженного тела, вносят электрический заряд. Значение силы, с которой это поле действует на заряд, зависит от расстояния между зарядами и от значения этих зарядов.

Одним из способов электризации тел является электризация через влияние. Предположим, что к шару электрометра поднесли, не касаясь его, отрицательно заряженную палочку. Электрическое поле этой палочки будет действовать на заряды, содержащиеся в электрометре. При этом свободные электроны будут отталкиваться и соберутся на конце стержня и на стрелке, отклонение стрелки покажет наличие заряда. На шаре электрометра при этом будет избыточный положительный заряд. Если палочку убрать, то стрелка электрометра вернётся в ноль.

Для того чтобы на электрометре остался заряд, его нужно заземлить, т.е. соединить с Землёй. Это можно сделать, если коснуться шара электрометра рукой. Тогда электроны, стремясь уйти как можно дальше, переместятся с электрометра в землю. Если теперь убрать руку и палочку, то стрелка покажет, что электрометр заряжен. На нём останется избыточный положительный заряд. Аналогично электрометр может приобрести отрицательный заряд, если поднести к нему положительно заряженную палочку. В этом случае при заземлении на электрометре будет избыток электронов.

Проводники и диэлектрики

В рассмотренном выше опыте электрические заряды перемещались по электрометру. По эбонитовой палочке они не перемещались, в противном случае при касании её рукой она бы разряжалась. Из этого следует, что существуют вещества, по которым заряды могут перемещаться, и вещества, по которым заряды не могут перемещаться.

Первый класс веществ называют проводниками. Хорошими проводниками являются металлы. Это связано с тем, что в металлах существуют электроны, слабо связанные с ядром атома и имеющие возможность свободно перемещаться. Если поместить проводник в электрическое поле так, как это было в рассмотренном опыте с электрометром, то произойдёт разделение зарядов. Электрическое поле в проводниках создаётся и поддерживается источником тока.

Второй класс веществ называют диэлектриками. К ним относятся эбонит, стекло, пластмассы и пр. В диэлектрике нет свободных зарядов. Если внести диэлектрик в электрическое поле, то нейтральный атом в нём примет определённую ориентацию, однако никакого перемещения зарядов не произойдет.

Схема «Проводники и диэлектрики»

Конспект урока «Электрическое поле. Проводники и диэлектрики».

Следующая тема: «Постоянный электрический ток».

Идея суперконденсатора

Электричество — чрезвычайно универсальный вид энергии, обладающий одним недостатком — его трудно саккумулировать быстро. Химические батареи способны сохранять большое количество энергии, но требуют нескольких часов для полной зарядки. Этого недостатка лишены конденсаторы — они могут заряжаться практически мгновенно. Но их ёмкость не позволяет хранить большое количество энергии, поэтому весьма заманчивой выглядит идея суперконденсатора, сочетающего лучшие качества химических и электростатических накопителей электричества.

Несмотря на функциональную схожесть, аккумуляторные батареи и конденсаторы устроены совершенно по-разному. Гальванические элементы работают на принципе высвобождения электрической энергии во время химической реакции веществ внутри них. При истощении запаса активных реагентов они прекращают генерировать разность потенциалов и для нового цикла требуют инициирования током обратных химических реакций для восстановления активных веществ. Основные недостатки аккумуляторов по сравнении и конденсаторами:

  • непродолжительный жизненный цикл;
  • невысокая удельная мощность;
  • узкий диапазон температур зарядки и разрядки;
  • неспособность быстро отдать весь запас энергии.

Тем не менее обычные конденсаторы не используются в качестве активных источников напряжения из-за низкой ёмкости. Теоретические и практические суперконденсаторы (ультраконденсаторы) отличаются от обычных крайне высокой ёмкостью при большой плотности хранимой энергии, что позволяет их рассматривать как альтернативу химическим элементам.

Крупнейшие коммерческие устройства обладают ёмкостью до нескольких тысяч фарад, но их возможности всё равно несопоставимы с аккумуляторами, поэтому подобные устройства используются для хранения зарядов в течение относительно короткого периода времени. Они нашли широкое применение в качестве электрических эквивалентов механических маховиков, чтобы сглаживать напряжение источников питания, например, в ветровых турбинах или рекуперативных тормозных системах электрических транспортных средств.

Первые ультраконденсаторы появились в середине прошлого века и обладали не очень впечатляющими ёмкостями. С тех пор прогресс в совершенствовании материалов привёл к утоньшению диэлектрического слоя до одной молекулы, что позволило создавать устройства с выдающимися характеристиками. Дальнейшее развитие наноиндустрии стало основой для фундаментальных перемен в накоплении электричества. Возможно, в скором времени экологически опасные и капризные химические аккумуляторы заменят суперконденсаторы на основе молекулярно структурированных пластин и диэлектрического слоя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
