Антенна харченко для цифрового телевидения своими руками

Что относят к исходным данным для расчёта антенны

Чтобы изображение на экране телевизора при использовании цифрового ТВ было качественным, важно правильно рассчитать желаемую длину электромагнитной волны. Только с точными данными можно ожидать идеального результата. Длину можно узнать по специальной формуле:

Длину можно узнать по специальной формуле:

= 300 / F, где

F — частота принимаемого сигнала в МГц.

вы можете определить этот параметр, указав частоту передачи в вашем населенном пункте. Это можно сделать прямо в поисковой системе или отправив запрос на соответствующую теле- и радиостанцию. Делим результат пополам и получаем нужное нам значение. Возьмем пример: предположим, что телебашня передает сигнал в Подмосковье с частотой 714 МГц. Подставляем это значение в нашу формулу:

= 300/714 = 0,42 / 2 = 0,21 м = 21 см

это длина электромагнитной волны, которую будет принимать антенна.

ВНИМАНИЕ!

В вашем случае параметры будут совершенно другими, приведенные выше расчеты выполняются в качестве примера для ориентации.

Как сделать антенну Харченко для цифрового телевидения

Самодельная конструкция не вызовет у вас проблем, даже если раньше вы не делали похожих поделок. Из материалов потребуется медная проволока и паяльник

Акцентируем внимание на том, что при использовании паяльника важно придерживаться мер предосторожности, чтобы не получить травму и не навредить здоровью других. Также для усиления сигнала используется рефлектор, но это необязательно

Необходимые материалы и инструменты

Перечень материалов и инструментов, которые понадобятся в создании антенны Харченко:

• проволока из меди или других металлов — желательный диаметр около 12 миллиметров;
• приспособление для пайки или канифоль;
• штекер с РФ-выходом;
• антенный кабель;
• линейка или рулетка, чтобы измерять показатели;
• бумага и карандаш (или ручка) для составления чертежа;
• клей, изоляционная лента;
• основа для крепления;
• наждачка чтобы зачистить спаянные места.

Чертежи и схемы

Схема — основа, которая поможет создать точный план и провести расчеты перед созданием девайса

Учитывая особенности конструкции и важность замеров, именно от точности и правильности составления схемы зависит успешность работы приемника. Визуально схема будет выглядеть как два зеркально отраженных по горизонтали ромба

На месте их стыка закрепляется кабель антенны, а на противоположных сторонах — проволоки.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Ручной расчет

Для того, чтобы вручную рассчитать все размеры будущей антенны, и качественно изготовить антенну Харченко для цифрового ТВ своими руками вам понадобится формула:

λ=c/F

В этой формуле такая расшифровка:

• λ (лямбда) – периметр ромба;
• c – скорость света 3×108 метров;
• F – частота.

Все эти параметры не статичные, поэтому для каждого региона подбираются индивидуально. Изначально параметры фигуры просчитываются, затем длина проволоки и ребер.

Калькулятор антенны Харченко

Если вы сомневаетесь в своих математических навыках, советуем проверить все подсчеты при помощи онлайн-калькулятора.

Сборка

Сборка — это процесс соединения всех деталей так, чтоб в конце получилась рабочая конструкция. Пошаговая инструкция по сборке:

• сгибаете проволоку по рассчетам и плану;
• свободные концы обматываете либо тонкой проволокой, либо изолентой;
• далее включаете паяльник и соединяете ромбы с кабелем;
• жила припаивается к середине проволоки, оплётка к спаянным ранее концам;
•  к противоположному концу кабеля присоедините RF-штекер.

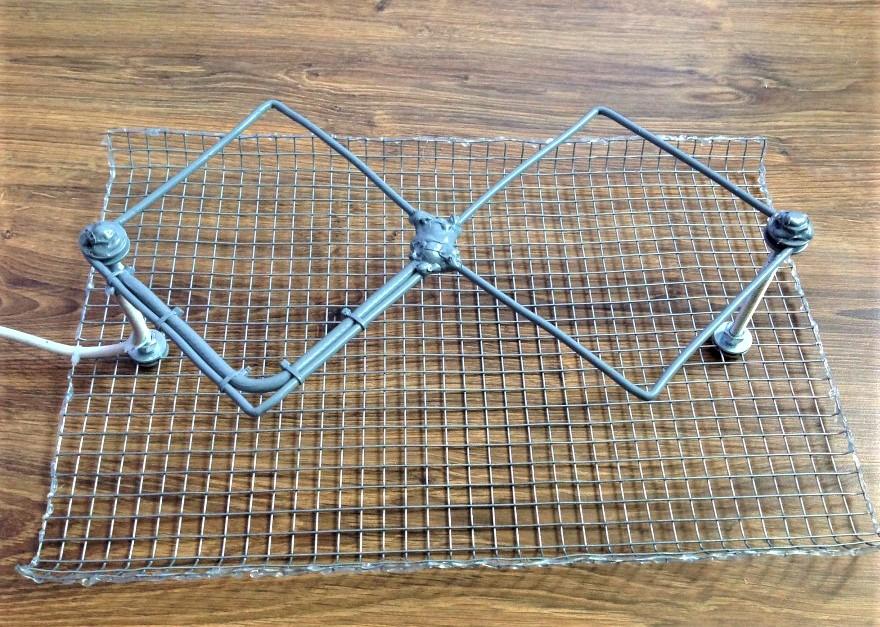

Изготовление рефлектора

Рефлектор — это дополнительное приспособление, которое поможет избежать помех и перебоев с работой. Визуально это выглядит как металлическая решетка, которая цепляется сзади самодельной антенны. Чтобы правильно его использовать, и получить результат, располагаете его так, чтобы расстояние между усилителем или антенной равнялось 1/7 от длины волны. Площадь решетки должна быть примерно на одну пятую часть больше, чем антенна.

Подключение и настройка

Изначально вставляете штекер в ресивер, и расположите в наиболее удачной точке, где сигнал будет чистым. Чаще всего это крыша здания или фасад возле окна или балкона. Также выставите правильный угол наклона, чтобы считывающие головки были направлены в сторону вышки. Правильно настроить антенну Харченко поможет индикатор на телевизоре.

Антенна Харченко для телефона

Выносная антенна направленного действия способна существенно увеличить возможности мобильного телефона и повысить качество связи при нахождении абонента в отдаленной местности. В продаже не всегда можно встретить наиболее подходящий вариант, поэтому лучшим выходом из положения становится антенна Харченко для сотовой связи, изготовленная из подручных материалов своими руками.

Наиболее доступный вариант представляет собой стандартную конструкцию, рассмотренную выше. Такая антенна размеры должна иметь исходя из конкретных условий эксплуатации. Все необходимые материалы продаются в хозяйственном магазине. Наиболее простые конструкции могут напрямую соединяться с кабелем и не требуют каких-либо специальных настроек.

Необходимо в первую очередь запастись медной проволокой, диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если соединения будут производиться без пайки, потребуются специальные разъемы для антенн F-типа и соединители. Когда планируется две антенны Харченко соединить в параллель возможно понадобится рефлектор, который может быть жестяным или алюминиевым. Изоляция стыков выполняется с помощью термоусадочной трубки или изоленты. Для соединения методом пайки потребуется паяльник.

Медная проволока, подготовленная заранее, изгибается и превращается в зигзагообразную рамку, представляющую собой два ромба. Стороны каждого из них имеют длину 80 см, а общее расстояние между противоположными углами составит 226 см. Далее калькулятор антенны определяет точку соединения этих ромбов, как место соединения с кабелем. К данной точке припаивается кусок кабеля, размером 50 см, а к его противоположному концу накручивается разъем F-типа. Далее к разъему подключается основной кабель необходимой длины.

В некоторых случаях расчет антенны Харченко онлайн предполагает установку рефлектора, значительно усиливающего прием сигнала в определенной местности. Конструкция получается такая же, как антенна для т2, когда выполняется соединение между собой нижнего конца рамки и рефлектора через оплетку кабеля. С этой целью в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому с помощью стяжки притягивается разъем F-типа. Предварительно к этому разъему припаивается кабель и рамка, расположенная на расстоянии свыше 40 мм. Таким образом, антенна Харченко для мобильного телефона, сделанная самостоятельно в наиболее простом варианте, готова к использованию.

Для непосредственного соединения приемного устройства с мобильным телефоном используется пигтейл, представляющий собой специальный провод. Один его конец соединяется с антенным кабелем, а другой – при помощи разъема с антенным гнездом телефона. В данном случае проблема рассчитать антенну отсутствует и какие-либо отдельные настройки не требуются, достаточно всего лишь наиболее оптимально расположить антенну, ориентируясь на качество принимаемого сигнала. Мачту с приемным устройством рекомендуется устанавливать, как можно ближе к дому, лучше всего возле окна, чтобы максимально уменьшить длину кабеля.

Тестирование антенны Харченко

Когда антенна Харченко собрана, перед крепежом и установкой нужно ее проверить. Для проверки приема цифрового ТВ на телевизоре или ресивере запускается автонастройка каналов. Если нет времени на полный поиск или уже присутствуют настроенные каналы, можно сделать проще — выбрать два канала и на каждом установить частоту любого канала разных мультиплексов (в каждом пакете все телеканалы вещают в одном частотном диапазоне).

В результате будет получено качественное изображение или полное отсутствие. В отличие от аналогового вещания, у цифры не бывает показа с помехами, и программа работает качественно или отсутствует.

С модемом ситуация сложнее. Во-первых, результат приема сигнала характеризуется динамически, т.е. он не только присутствует/отсутствует, но и принимается с конкретной эффективностью, которая определяет скорость интернет-соединения.

Этому способствует 3 фактора:

• вышка каждого оператора находится на разной удаленности и направленности;
• работа ретрансляторов (они отправляют сигнал на пограничных, но разных(!) частотах).

Если прием/передача данных достигает 3 Мб/сек — зигзагообразная антенна справляется со своей задачей. Когда она немного ниже достаточно изменить ее направление. Данная антенна может использоваться и для смартфонов, когда мобильная связь неработает по причине слабого сигнала.

Варианты установки АПРА

Установка APRA должна выполняться с соблюдением следующих требований:

• обеспечить надежное крепление радиоприемника к автомобилю, не допускающее смещения при воздействии различных механических нагрузок (ветер, изгиб и т д.);
• обеспечение плотного контакта с телом, которое действует как масса, что значительно снижает уровень помех и улучшает качество сигнала.

Все варианты установки радиоприемной антенны сводятся к трем основным способам крепления АПРА на авто:

• врезное крепление с помощью сквозного отверстия в крыше или другой части кузова;
• магнитный держатель с использованием магнитного основания антенны;
• штифтовое крепление, представляющее собой механическую фиксацию штанги антенны автомобильной магнитолы на специальном кронштейне, например, зажиме.

Врезное крепление АПРА

В сквозное отверстие вставляется фиксирующий штифт основания радиоантенны, на него накручивается гайка изнутри кабины. К преимуществам техники «врезной фиксации» можно отнести:

• прочность фиксации устройства, что снижает вероятность его кражи;
• стабильность рабочих параметров системы антенно-электроснабжения после монтажа.

Из недостатков отметим следующее обстоятельство: края отверстия являются очагами коррозии металлического корпуса, поэтому рекомендуется использовать стандартные технологические отверстия.

Важно! В зоне крепления необходимо очистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как антенного элемента, с металлом кузова автомобиля. Фигура. внизу показано основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки ПНГ

внизу показано основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки ПНГ

На рис. Ниже показано основание антенны с штифтом и отверстием в крыше автомобиля, подготовленное для установки ПНГ.

Магнитное крепление АПРА

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании — подошве. Магниты можно приобрести отдельно от антенного блока. Наибольшей популярностью пользуются магниты диаметром от 90 до 170 мм. Стабильность APRA напрямую зависит от диаметра магнита.

Антенна крепится к магниту с помощью разъемов двух типов:

• Разъем DV подходит для большинства антенных систем и позволяет регулировать угол установки;
• Разъем PL более надежен с точки зрения выдерживания строгой вертикальной установки.

На рис. Ниже показаны магнитные крепления для антенн с цоколями DV и PL.

К преимуществам метода магнитной фиксации можно отнести следующие моменты:

• простота установки или разборки;
• относительно высокая стабильность АПРА обеспечивается соблюдением оптимальных размеров магнитного основания;
• емкостная связь магнитного основания с металлическим корпусом создает своего рода имитацию «массы», необходимой для функционирования приемной антенны;
• возможность перемещения при установке оборудования.

К недостаткам можно отнести:

• малая сила фиксации на теле;
• легкость похищения;
• возможность смещения, что приводит к необходимости дальнейших регулировок.

Штыревое крепление АПРА

Для технической реализации шкворневого крепления на выступающей части кузова (брызговик, ствол и др.) Устанавливается стопорная скоба, стопорные болты которой заостренными концами создают массивный контакт, необходимый для качества радиоприема.

На рисунке ниже показано крепление на штифте на кронштейне.

Среди преимуществ этого метода отмечена возможность крепления антенных устройств на транспортных средствах с неоднородными и выступающими металлическими поверхностями (автокраны, полувагоны, спецтехника).

К недостаткам можно отнести:

• низкая механическая прочность;
• сложная адаптация и согласование APRA.

Post Views:
96

Расчет

В зависимости от конструкции самому можно изготовить всеволновую антенну или с работой в конкретном частотном диапазоне. Между ними есть одна принципиальная разница — всеволновые устройства не способны принимать слабый сигнал, особенно заглушенный фоном более сильного излучения. Другие самодельные антенны не охватывают все частоты цифрового вещания.

Чтобы правильно сделать рабочую антенну для цифрового ТВ, к ее расчету нужно подходить ответственно еще по одной причине — на практике невозможно проверить качество приема цифрового сигнала.

Если при низком уровне сигнала аналоговое телевидение работает с помехами, но показывает, то в цифре никакого изображения нет и непонятно, в устройстве проблема или в другом (кабель, слабый сигнал на приеме). В этом случае опытно-конструкторские работы с уже включенной антенной не получатся.

Современные Smart телевизоры и ресиверы отображают уровень регистрируемого на приемнике сигнала, но большинство обычных цифровых устройств данную функцию не поддерживают. Самому сделать даже простую дециметровую антенну без расчета невозможно, если только она не всеволновая.

Правила расчета

Цифровое ТВ вещает с разных мультиплексов на разных частотах, что соответствует разной длине волны. Чтобы принимать качественный сигнал, излучаемая волна должна полностью «лечь» на активную область приемника.

Следовательно, расчет антенны для цифрового телевидения своими руками нужно выполнить по следующей схеме:

1. рассчитать для антенны длину волны DVB-T2, излучаемой при вещании каждого мультиплекса;
2. выбрать волну наибольшей длины;
3. вычислить полудлину поперечного сечения волны, т.к. она перпендикулярно проецируется на приемник.

Ниже будет рассмотрен порядок расчета активной области для цифровой антенны своими руками, а в качестве примера берется расчет частоты вещания в Москве.

Практический пример

Сегодня в Москве работают три пакета каналов эфирного ЦТВ:

• 1-й мультиплекс (32 ТВК, 546 МГц);
• 2-й мультиплекс (24 ТВК, 498 МГц);
• 3-й мультиплекс (34 ТВК, 578 МГц).

Расчет длины волны выполняется по формуле ƛ = 300/F, где F — частота в мегагерцах (МГц). В результате каждый мультиплекс отправляет волну:

• ƛ1 = 300/546 = 0.55 м;
• ƛ2 = 300/498 = 0.60 м;
• ƛ3 = 300/578 = 0.52 м.

Получается, ретрансляторы второго мультиплекса московского телевидения излучает волну наибольшей длины, которая в дальнейшем и будет использована для расчета.

Важно! Для удобства расчета полученное значение можно округлить, но только в большую сторону!

Осталось дело за малым — рассчитать длину активной области будущего приемника, которая и будет принимать сигнал. Т.к. излучаемая волна имеет синусоидную форму, то ее поперечное сечение составит ½ длины, а полудлина — ¼. Итого получается 0.60/4 = 0.15 м = 15 см для телевидения в цифре.

Совет! В качестве примера показан расчет для всех мультиплексов, но его можно упростить, вычисляя значение только для одного пакета каналов. Наибольшая длина электромагнитной волны всегда будет у излучения более низкой частоты.

Домашнее цифровое HDTV-устройство

Мощная антенна для ТВ, способная принимать сигнал 490 МГц, состоит из трансформатора, который лучше купить, так как самому сделать его будет непросто. Также вам понадобятся:

• картон;
• скотч:
• простыня;
• степлер;
• клей.

Для изготовления телевизора используется схема, по которой из картона вырезаются все детали. Элементы оклеиваются фольгой, складываются и вырезаются. Лучше всего сначала найти модель и схему через поисковую систему и распечатать ее на принтере или перерисовать из печатного издания.

Для начала нужно сделать отражатель длиной около 35 см и обклеить его с одной стороны фольгой. По центру вырезают 2 прямоугольника одинакового размера, чтобы прикрепить ловушку.

Из подготовленных деталей собирается антенна. Начиная с 35 мм от рефлектора к пластине приклеиваются элементы в виде «бабочки». Их можно прикрепить степлером. В середине каждого из этих элементов проделывается отверстие для кабеля, к которому подключаются трансформатор и вилка.

Советы и техника безопасности

Во время конструирования антенны Харченко стоит учитывать не только качество проводящих материалов или точность расчетов формул, но и технику безопасности, так как пользователю придется работать с токопроводящими элементами. Перед подключением к сети все оголенные концы проводов должны быть изолированы.

Для симметричных ромбов можно использовать алюминиевый прут, однако данный материал заметно уступает по качеству передачи сигналов медному проводнику.

Лучшим вариантом окажется использование медных хомутов или проволоки, которой можно будет скрепить выступающие концы. Также рекомендуется устанавливать конструкцию как можно выше, ведь от этого зависит скорость передачи.

Делаем биквадратную антенну в домашних условиях

Самодельная антенна собирается за 30-40 минут. К тому же элементы конструкции изготавливаются из самых обычных материалов, которые с большой долей вероятности уже есть у вас дома или в гараже.

Необходимые материалы и инструменты

• медный провод сечением 1,5–5 миллиметров, длиной около метра;
• обычный антенный провод (коаксиальный), 3–5 метров;
• паяльник, соответственно, припой и канифоль;
• штекер для телевизора;
• напильник или наждачная бумага для зачистки провода;
• рулетка или линейка;
• маркер либо фломастер.

Дополнительные материалы, которые могут понадобиться:

• основа для антенны (например, деревянная рейка);
• клей;
• изоляционная лента.

Ручной расчет

Размеры антенны Харченко напрямую зависят от диапазона принимаемых частот.

В Москве вещание 1 мультиплекса идет частоте 546 МГц (ТВК 30), 2-ого — на 498 МГц (ТВК 24 ). Я хочу принимать оба пакета, поэтому беру среднее значение:

(546 + 498)/2 = 522 МГц .

1. Вычисляем длину волны по формуле: λ = с/F , где: λ — длина волны; с — скорость света (3×10 8 м/с); F — частота.
2. Подставляем значения: λ = 300/522 ≈ 0,5747 м = 57,47 см.

Можно использовать полученную величину, но для практического применения она может оказаться слишком большой. Мы имеем право взять ровно половину или четверть длины волны:

λ/2 = 0,5747/2 ≈ 0,287 м = 28,7 см.

λ/4 = 0,4918/4 ≈ 0,143 м = 14,3 см.

Зная длину волны, производится расчет размеров рамки. На примере значения 575 мм получаем следующее:

• длина внешней стороны ромба: 575/4 = 143,75 мм;
• общая длина проволоки – 1150 мм.

Калькулятор антенны Харченко

Можно поступить проще: рассчитать все параметры с помощью онлайн-калькулятора. Алгоритм его работы аналогичен представленному выше, действие всех формул автоматизировано. На выходе получится готовый чертеж с размерами «двойного квадрата».

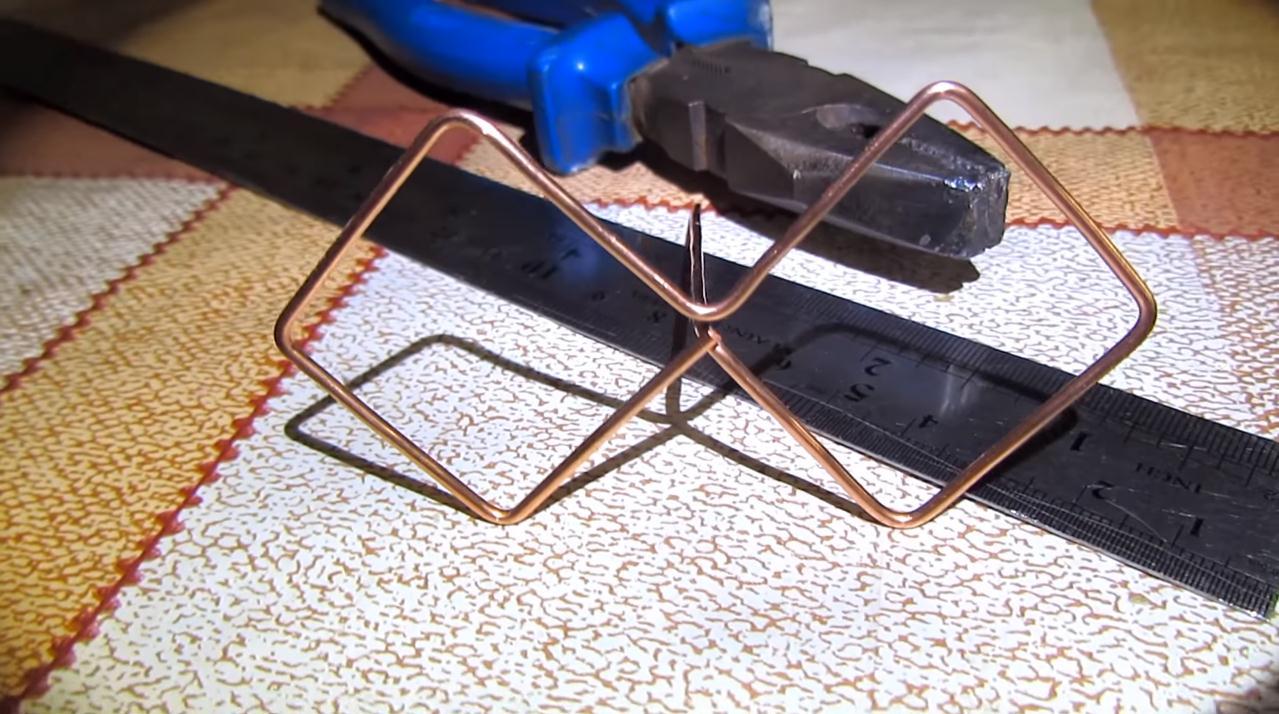

Сборка

1. Возьмите проволоку. Для антенны подойдет только медь (алюминий или другой металл надежно спаять не получится, а от качества соединения контактов будет зависеть чистота принимаемого сигнала).
2. С помощью линейки и маркера отметьте 8 одинаковых отрезков, длину которых (L1) вы рассчитали на калькуляторе.
3. На чистом листе бумаги нарисуйте шаблон будущей рамки телеантенны, соблюдая вычисленные размеры.
4. Согните проволоку по отметкам, ориентируясь на шаблон. Должна получится ровная восьмерка с углами 90°.
5. Используя напильник или наждачную бумагу, зачистите края проволоки и место сгиба граней, а затем зафиксируйте свободные концы тонкой медной проволокой.
6. Спаяйте концы между собой.

7. Возьмите антенный провод, оголите его примерно на 2 см для и припаяйте к рамке антенны: центральная жила на один сгиб, экран — на второй. На другой конец кабеля установите RF-штекер.

8. Заизолируйте все места пайки. Можно использовать силиконовый герметик или простую изоленту.

Настройка

После сборки включите телевизор и выполните поиск цифровых каналов. Если у вас приставка — запустите автопоиск на ней. Дальше анализируйте:

• Прием сигнала хорошего качества. Можно закрепить полученную рамку на любую поверхность при помощи клея или жидких гвоздей. Кабель тоже нужно зафиксировать, чтобы не нарушать слабое место пайки.
• Качество принимаемого сигнала недостаточно хорошее. Попробуйте переместить антенну: меняйте вертикальные и горизонтальные углы наклона. Если это не помогает, то нужно усилить принимаемый сигнал, используя рефлектор.

Зачем нужна антенна из пивных банок

Могут возникнуть ситуации, когда стандартная телевизионная антенна выходит из строя, и нужно ей быстро заменить. Но если поблизости нет специализированных магазинов, то задача осложняется.

Такая проблема может возникнуть на даче, в сельской усадьбе или частном доме. В таких случаях можно за 10 минут сделать подходящую ТВ антенну из пивных банок, которая по качеству передачи сигнала мало чем будет отличаться от промышленного образца.

Если человек не пьет пиво, то также можно использовать пустые жестяные банки из-под лимонадов. Главное, чтобы они не были пластиковыми. Конструкции антенны максимально проста, и с работой справится даже человек, никогда прежде не державший в руке отвертку.

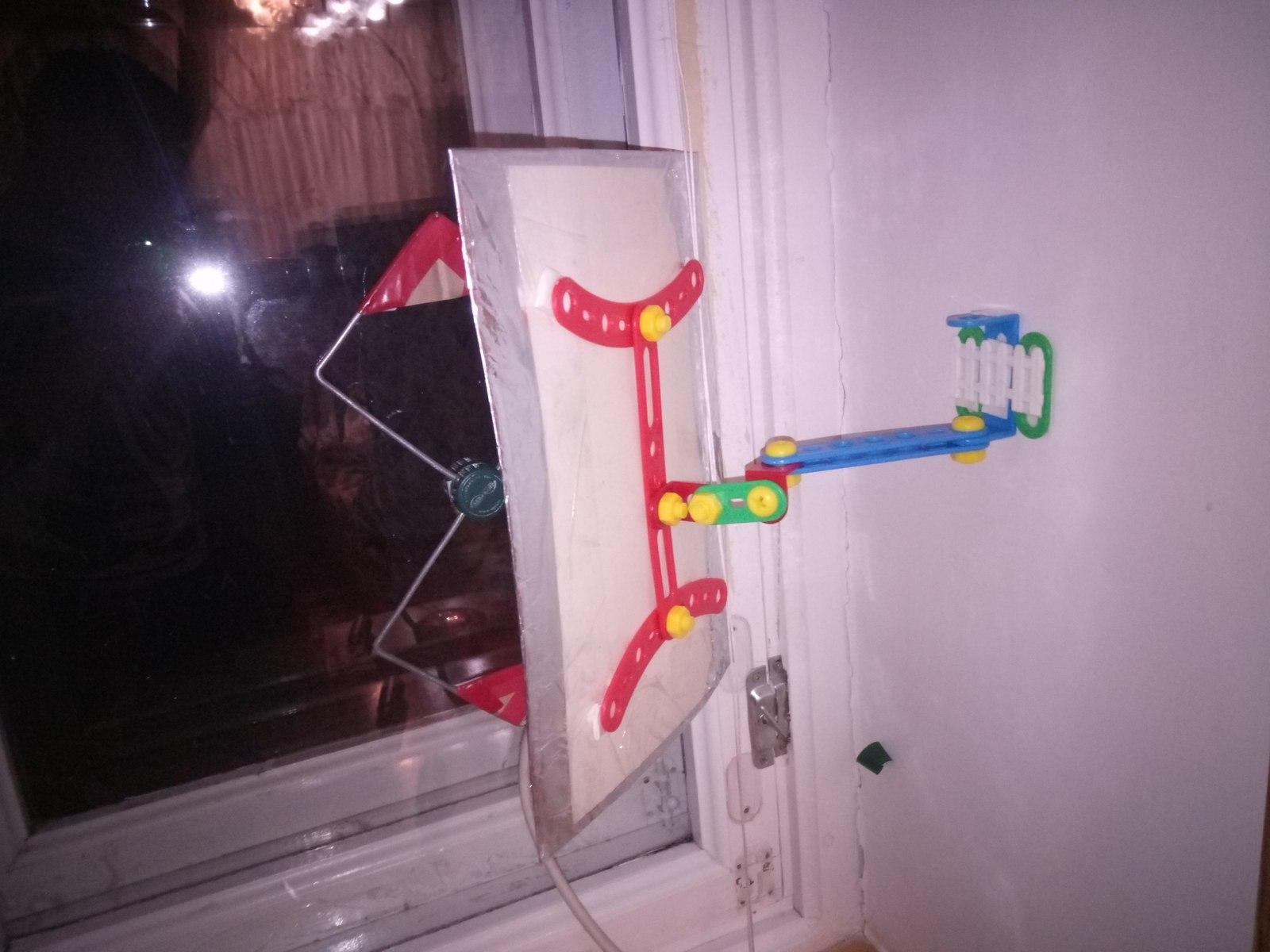

Тестирование самодельной антенны на самодельном телевизоре

Так биквадрат дает усиление сигнала порядка 6 дБ, а до вышки 26 км по прямой. Хотя на сайте ЦЭТВ указано что мы находимся в зоне уверенного сигнала я сомневался и приготовил сделанный давно двухкаскадный самодельный усилитель DVB-T2 (ДМВ) сигнала.

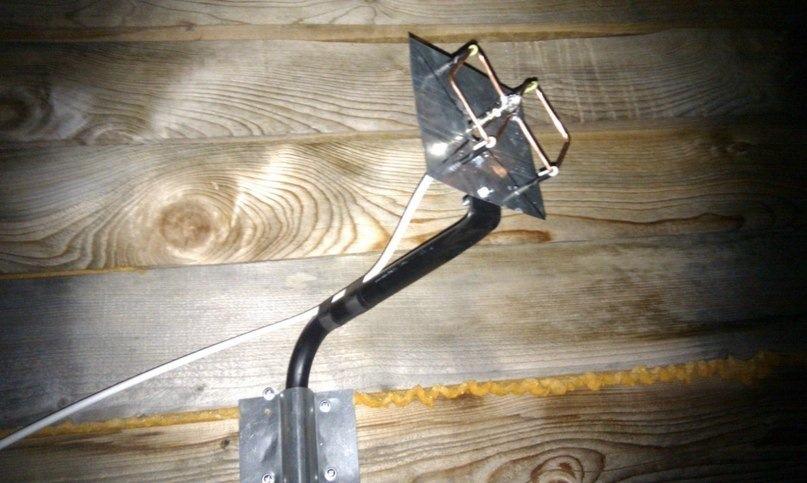

Поднялся на второй этаж дома и вытащил антенну на леса. Направил в сторону вышки и включил телевизор. Телевизор уверенно принимал оба пакета цифрового тв.

Я занес самодельную антенну в дом, телевизор продолжал уверенно идеально показывать.

Тогда я притащил свой самодельный телик в бытовку, а антенну повесил внутри бытовки на дверь. Телевизор продолжал уверено  принимать сигнал.

Также можно сделать антенну биквадрат Харченко для 3G, 4G или Wi-Fi, только необходимо пересчитать на соответствующую частоту.

Для сотового телефона

Обычные GSM-телефоны основаны на приеме радиосигнала ультракоротких волн (УКВ) на частоте 900 или 1800 МГц. Чем выше это значение (короче длина волны), тем дальше он распространяется, но хуже огибает препятствия. То есть в бетонных джунглях лучше работает GSM на частоте 900 МГц, а вот за городом, на даче – 1800 МГц.

В современном телефоне уже нет возможности для свободного подключения внешней антенны. Однако внутри каждого из них есть встроенная, и разъем у нее универсальный. Поэтому в местности, где сотовой связи нет, вы можете найти старый телефон с возможностью подсоединить антенну или разобрать новый и подключить к нему внешнюю.

Как мы уже выяснили, нас интересует «дальнобойная» связь GSM на частотах 900 МГц.

Длина волны для GSM равна: 300/900 МГц = 333 мм, и ромб получается 83,5 на 80 мм.

Характеристики антенны

Какие же есть основные характеристики у антенны (используется для просмотра цифрового телевидения)?

• Есть два понятия: коэффициенты направленного действия и защиты. Конечно, они играют определенную роль, но особого значения не имеют.
• Коэффициент характеризующий усиление сигнала от антенны и избавление от помех.
• Диапазон значений настраивается автоматически, без дополнительного вмешательства человека
• Антенна также должна быть подключена к кабелю, который не будет конфликтовать с диапазоном принимаемых антенной сигналов.
• Для того чтобы избежать фазовых искажений, надо внимательно определить амплитуду и частоту.

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

• найти в интернете ближайшие мультиплексоры в регионе или городе;
• определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
• узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны,  f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

• λ = 300/500 = 0,6 м;
• λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

• Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
• Телевизионный кабель для передачи видеосигнала.
• Линейка для измерений, карандаш или маркер для нанесения отметок.
• Пассатижи или тиски с молотком для придания проволоке нужной формы.
• Отражатель из фольги или металлической сетки.
• Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

• Кусок коаксиального кабеля.
• Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
• Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Как сделать ТВ антенну своими руками

Если жилище находиться недалеко от телевышки, то смастерить антенну для сносного приема сигнала формата DVB-T2 можно самостоятельно. Для устройства потребуются простые материалы, которые есть в каждом доме.

Простейшая антенна из кабеля изготавливается следующим образом:

1. Отмерить 20 см кабеля от приемника.
2. Оголить 5 см провода, оставить лишь медную сердцевину кабеля.
3. Вставить оголенный стержень в соответствующий разъем телевизора.
4. Опытным способом определить правильное направление кабеля.

Антенна готова, сгодиться «на прорыв», но она не обеспечит приема устойчивого сигнала.

Из коаксиального кабеля

Коаксиальный кабель представляет собой соединение двух элементов – проводника и экрана, которые расположены соосно, но разделены изоляционной вставкой.

Конструктивное исполнение кабеля позволяет соорудить из него хорошую антенну для приема сигнала формата DVB-T2 в сжатые сроки.

Для работы пригодятся:

• два куска коаксиального кабеля длиной (50 см, 17 см);
• фрагмент фанеры или доски для основы;
• изолента;
• нож;
• паяльник.

Мастер класс по созданию антенны:

1. Коаксиальный кабель (50 см) сложить в форме подковы.
2. Концы не замыкать.
3. Зафиксировать будущую антенну на фанерной основе.
4. Кусок кабеля (17 см) согнуть в форме малой подковы.
5. Присоединить малую подкову к большой, замкнув соответствующие концы.
6. Третий небольшой кусок кабеля соединить с подковами одним концом, второй конец вставить в разъем телевизора.

Если телевышка находиться рядом с домом, то подобный вариант антенны подойдет. В противном случае понадобиться дополнительный усилитель сигнала.

«Восьмерка»

Антенна по типу «восьмерка» известна каждому дачнику. Ее легко смастерить на коленке из подручных материалов за считанные минуты.

Понадобиться:

• небольшая коробка из картона;
• электрический кабель;
• электровилка;
• нож;
• паяльное устройство;
• малярный скотч;
• фольга;
• клей.

Пошаговый план действий:

1. Оклеить коробку изнутри фольгированной бумагой, фольга нужна для отражения сигнала.
2. Закрыть коробку, обмотать скотчем для предотвращения открывания.
3. На крышке разместить два куска кабеля, скрученных в круг, в форме цифры «8».
4. Закрепить восьмерку малярным скотчем.
5. По центру восьмерки оголить кабель, вывести конец от металлической оплетки для подсоединения антенны.
6. Отрезать кусок провода нужной длины, достаточной для подключения приемника к телевизору.
7. Один конец провода зачистить, соединить с центром восьмерки.

Антенна «восьмерка» хорошо себя зарекомендовала. Сигнал, полученный с ее помощью, по качеству схож с сигналом от спутниковой тарелки.

Квадрат

Антенна в виде двойного и тройного квадрата требует больше труда в изготовлении. Подручные материалы не подойдут, понадобится некоторый инструмент.

Преимуществом является прием слабых сигналов при условии точного направления на ретранслятор.

Квадраты делают из металлических трубок, располагают параллельно друг другу. Между квадратами монтируют диэлектрический материал.

Из металлических банок

В умелых руках даже жестяные банки превращаются в детали для антенны.

В примитивном варианте банки крепят скотчем к вешалке для одежды, между банками крепят провод с оголенными концами. С подобным устройством реально поймать до семи каналов.

В виде бабочки

Добыть больше 10 каналов хорошего качества можно с помощью антенны бабочки.

Конструкция состоит из деревянной опоры, медной проволоки, провод.

На доске сверлят отверстия по определенной схеме. Проволоку с 4-милиметровой жилой нарезают на куски, сгибают полукругом в форме крыльев бабочки.

Восемь идентичных кусков провода длиной по 35 см каждый сгибают оголенными концами. На деревянную основу устанавливают элементы из проволоки, фиксируют их при помощи саморезов.

Спутниковая

Спутниковая антенна работает в комплекте с ресивером. Если в наличии нет необходимого оборудования, то создавать спутниковую антенну бессмысленно.

Собственными силами возможно смастерить лишь параболический отражатель. Его изготавливают из оргстекла путем сильного нагрева.

Размягчаясь, оргстекло принимает форму болванки, поверх которой он находился внутри камеры с высокими температурами. После остывания заготовку покрывают фольгой.

Металлический отражатель мастерят из квадратного железного листа, со стороной 1 м. Из листа формируют круг, который монтируют на заготовку отражателя и крепят сваркой.

Сборка конструкции

Сборка конструкции начинается с гнутья квадратов приемных петель.

Если использовать результаты расчета онлайн-калькулятора, достаточно будет отмерять нужные отрезки длины и проводить изгиб плоскогубцами или при помощи тисков.

При ориентировке только на длину волны несущей, стоит предварительно сделать шаблон из бумаги. Изгибая прут или проволоку и размещая ее по сторонам вырезанного квадрата, легко отмерить правильную длину отрезка для формирования расстояния между точками подключения кабеля в 6-20 мм.

Если хочется увеличить коэффициент усиления сигнала, антенну Харченко масштабируют, добавляя петли. При этом стоит учесть главный фактор: в точках пересечения проволок не должно быть замыкания, то есть участок нижней или верхней покрывается изолентой.

После завершения изгибов основной приемной части приступают к изготовлению дефлектора. Его можно делать точно по правилам, размещая проволоки строго отмеренной длины на вычисленном по онлайн калькулятору расстоянии, следуя ограничениям площади.

Ту же задачу создания отражающей поверхности можно решить, используя стальной лист с размерами, равными длине волны излучения.

А можно установить в роли дефлектора стальную строительную сетку с ячейкой не менее 1 см. Ее размеры по двум габаритам желательно делать равными длине волны излучения. Сетка сильно облегчит конструкцию и уменьшит ее парусность.

Важно! Главное при размещении дефлектора — выдержать точное расстояние между его поверхностью и петлями приемной части (вибратора). Онлайн калькулятор предоставит требуемое значение

Для тех, кто ориентируется только на длину волны, стоит принимать его равным 12% от опорной величины.

После соединения между собой отдельных блоков и деталей, остается только припаять концы антенного кабеля к средним точкам вибратора. На этом сборка антенны Харченко завершена.

Антенна Н. Туркина

У этой конструкции коэффициент усиления еще выше. Она состоит из шести колец разного диаметра, расположенных на диэлектрической штанге. Н. Туркин поделился чертежами устройства в журнале “Радио” №1 за 2002 год, а известный радиолюбитель В. Поляков оптимизировал размеры колец и расстояния между ними для получения наибольшего усиления. Именно этот вариант расчета используется на сайте.

Нажав на соответствующий пункт меню слева можно рассчитать параметры заинтересовавшей вас конструкции для каналов конкретного региона.

Если вы хотите использовать эти устройства в диапазонах Wi-Fi или 3G, сделать это можно, перейдя по этой ссылке.

Фотографии готовых антенн, собранные нашими читателями, можно посмотреть здесь, а результаты опроса наших читателей (дальность приема той или иной конструкции) – здесь.

Присылайте нам свои конструкции антенн для приема цифрового телевидения DVB-T2 (с методикой расчета) и мы с удовольствием опубликуем их здесь.
