Как сделать простую телевизионную дмв антенну своими руками

Инструменты и материалы

Домашние мастера изготавливают антенны из различных материалов и подручных средств. Отличными вариантами производства телевизионного приспособления являются трубки, пруты, медная проволока, фольга. Вышеперечисленные материалы характеризуются податливостью, они прекрасно гнутся и держат форму. Также можно использовать всевозможные токопроводящие изделия из металла:

• провода;
• уголки;
• пруты;
• полосы.

Коаксильные провода характеризуются теми же свойствами, что и медные, однако, стоят намного дешевле. Ко всему прочему коаксил считается довольно прочной основой для антенн. Для экономии специалисты рекомендуют использовать кусочки проводов, что имеются дома.

Зигзагообразная антенна для дачи

Зигзагообразная антенна с рефлектором

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

• штанга;
• полотно проволочное;
• металлические пластины для крепления полотна;
• поперечные рейки;
• диэлектрические пластины и прокладки;
• крепёжная плата;
• фидерная линия;
• пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

Конструктивная схема сборки z-антенны

Кол-во блоков: 29 | Общее кол-во символов: 35254
Количество использованных доноров: 6
Информация по каждому донору:

1. http://DekorMyHome.ru/remont-i-oformlenie/kak-sdelat-tv-antenny-svoimi-rykami-dlia-dachi-i-doma.html: использовано 2 блоков из 5, кол-во символов 5920 (17%)
2. https://samelectrik.ru/kak-sdelat-antennu-dlya-televizora-4-prostyx-sposoba-izgotovleniya.html: использовано 1 блоков из 5, кол-во символов 1551 (4%)
3. http://dm-st.ru/instruktsiya-po-izgotovleniyu-televizionnoy-antennyi-dlya-dachi: использовано 3 блоков из 7, кол-во символов 4377 (12%)
4. https://elektroznatok.ru/info/raznoe/samodelnye-antenny: использовано 3 блоков из 5, кол-во символов 6404 (18%)
5. https://USamodelkina.ru/antenny/: использовано 18 блоков из 21, кол-во символов 5690 (16%)
6. http://ydachadacha.ru/svoimi-rukami/antenna-dlya-dachi-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 10102 (29%)

Антенна Н. Туркина для приема цифрового телевидения

Устройство состоит из 6 колец из металлической проволоки, которые служат в качестве активных вибраторов и пассивных элементов и закрепляются на диэлектрической направляющей. У данной антенны эффективность приема лучше, чем у тройного квадрата, поэтому ее часто устанавливают, чтобы осуществлять дальний прием сигналов DVB-T2.

Антенна Н. Туркина является узкополосной, поэтому при ее монтаже потребуются точные настройки. Ее нужно устанавливать в том регионе, где имеется только один мультиплекс (если же есть два, то они должны находиться на близких каналах). При разнесении их на большее число каналов прием будет некачественным.

Устройство состоит из следующих деталей:

• диэлектрической штанги, на которой осуществляется монтаж;
• директоров D1÷D3 с рефлектором R – пассивных элементов;
• V1, V2 – вибраторов;
• кольца из феррита (надевается на кабель возле подключения к вибраторам) – согласующего устройства.

Для монтажа понадобится:

• определить диапазон частоты DVB-T2;
• произвести точный расчет размеров устройства;
• сделать детали, спаять электросхему.

Исходные данные о частоте и номера канала для расчета можно узнать на сервисах операторов телевидения DVB-T2. Мы рассмотрим цифровое телевидение, идущее на 40-м канале, частоте 626 МГц.

Расстояние (L) между элементами – 29, 72, 96, 60, 96 мм (общее – 353 мм).

Длины окружностей – 470, 465, 460, 484, 489, 537 мм.

Определившись с параметрами, приступаем к работе:

1. Подбираем брусок из дерева (его длина должна быть чуть больше 353 мм) для изолирующей штанги, медную проволоку (желательно 2,5 кв. мм. и длиной 4 м).
2. Размечаем отверстия, на которых будут крепиться кольца, и сверлим их.
3. Изготавливаем активные вибраторы и пассивные элементы. Разрезаем медную жилу по длине окружности каждого кольца. Все отрезки сгибаем кольцами. Для активных вибраторов концы колец делаются с зазором, поэтому увеличиваем длину отрезков на 8 см, отгибаем под прямым углом в сторону. Припаиваем накрест к началу следующего.
4. Делаем короче каскады пассивных элементов, впоследствии монтируя на диалектическую штангу. Спаиваем кольцевые концы.
5. Устанавливаем директоры в траверсу. Продеваем перемычку из тонкой меди, заталкиваем с обеих сторон кольцо вибратора. Обматываем перемычку по залуженному месту обеих сторон и припаиваем.
6. Монтируем вибраторы.
7. Устанавливаем рефлектор.
8. Подключаем кабель.
9. Проверяем качество приема.

Перед тем как приступить к изготовлению антенны для цифрового ТВ, нужно знать, какая лучше всего будет принимать DVB-T2 формат. Ознакомившись с несколькими типами самодельных антенн, вы можете выбрать наиболее оптимальный для вашего случая вариант.

Телеантенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
2. Обработайте конец антенного провода.
3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
4. У вас есть два проводника, которые необходимо прикрепить к банкам.
5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Самодельные антенны дециметрового диапазона

Дециметровая или всеволновая – это основные виды антенн, которые разделяются на отдельные типы. Варианты приемников:

Всеволновой вариант, технические характеристики которой практически не зависят от частоты принимаемого сигнала.
Оборудование с логопериодическим диапазоном

У этого устройства параметры не являются линейными, именно поэтому важно смотреть схему.
Z-тип – самый простой вариант приемного устройства, который сможет сделать даже человек, не являющийся радиолюбителем. Все расчеты примерные, главное проводить надежную спайку и изоляцию.

Всеволновой вариант будет работать безупречно, если оборудование установлено недалеко от станции. То есть она не подходит для людей, проживающих в отдаленных местностях. Чтобы изготовить антенну с более длинным сигналом, потребуются профессиональные навыки. Если требуется создать прибор с логопериодической частотной характеристикой, то проблем также не возникнет. Первые два варианта, указанные выше, идеальны для применения в городской черте. Сигнал будет устойчивым, а помехи будут отсутствовать даже, когда за двором плохая погода.

Зигзагообразные варианты ДМВ имеют массу преимуществ. Во-первых, эта антенна более компактная и сможет хорошо работать, даже если сигнал прерывистый или станция находится далеко от пользователя. Если создать особую конструкцию, сделать идеальное согласование с фидером, тогда определённые точки диполей располагаются в волновых узлах с нулевым потенциалом.

Параметры самодельной антенны

Прежде чем приступить к изготовлению изделия, следует тщательно изучить параметры самодельного варианта. Если у человека нет хотя бы базовых знаний по электроники, то создавать антенну будет крайне сложно. Чтобы процесс прошел легче, то стоит сначала изучить определение параметров по диаграмме направленности

То есть, при конструировании оборудования, важно найти зону чувствительности ДМВ

Лепестки, которые определяют эту зону, разного размера. Весь «пучок» состоит из основного, бокового и тыльного лепесткового образования

С учетом этого факта, важно ввести рабочие показатели, которые позволят сделать изделие рабочим:

1. Коэффициент усиления расшифровывается, как отношение пиковой величины сигнала который направлен к телевизионному прибору через основной лепесток к эталонному значению. Эта связка необходима для кругового полуволнового диполя (КУ).
2. Коэффициент действия в определённом направлении представляет собой отношение угла приёма сигнала на 360 градусов к тому же показателю для основного лепестка (КНД).
3. Коэффициент защиты расшифровывается, как отношение энергии, которая попадает на антенное оборудование с основного направления к тому же параметру для бокового или тыльного лепестка (КЗ).

Есть антенны, у которых Коэффициент усиления и действия в определенной направленности взаимодействуют между собой. Этот вид не относится к дециметровой антенне. Такими параметрами обладают специальные приборы, применяемые в разведке. У таких устройств высокая степень направленности, а усиление, напротив, будет малым. К слову, некоторые современные модели Z-антенны обладают примерными характеристиками и используются в отдаленных регионах, где поймать телевизионный сигнал обычной антенной невозможно.

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

• найти в интернете ближайшие мультиплексоры в регионе или городе;
• определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
• узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны,  f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

• λ = 300/500 = 0,6 м;
• λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

• Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
• Телевизионный кабель для передачи видеосигнала.
• Линейка для измерений, карандаш или маркер для нанесения отметок.
• Пассатижи или тиски с молотком для придания проволоке нужной формы.
• Отражатель из фольги или металлической сетки.
• Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

• Кусок коаксиального кабеля.
• Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
• Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Активная и пассивная антенны – в чём отличие?

Антенны любых видов могут быть так же активными или пассивными.

Пассивные антенны – это те которые усиливают сигнал только за счёт своей конструкции, без применения электронных усилителей, такие антенны применяют в зонах уверенного сигнала.

Активная антенна – в своей конструкции имеет усилитель, такая антенна нуждается в подключении к источнику питания.
Усилитель помогает поднять уровень принимаемого сигнала в зонах неуверенного приёма.

Как подключить питание на усилитель активной антенны, несколько способов

Усилители антенн питаются напряжением 12 или 5 вольт. Но в последнее время, всё больше, производители нацелены на производство антенн имеющих пяти вольтовое питание.

И этому есть причина! Такие антенны проще подключить тем, кто пользуется приставкой для DVB-T2. Как выбрать приставку

Три способа подключения

А) Использовать специальный блок питания с сепаратором (Фото) который выдаёт напряжение соответствующее вашему усилителю.

Цель сепаратора –  разделить. Он пропускает напряжение на антенну, но не пропускает его в гнездо телевизора. Однако, при этом не возникает препятствий сигналу от усилителя антенны, поступающему в телевизор.

Б) Если применяется приставка DVB-T2. Напряжение 5 вольт можно подать прямо с приставки. Причём для любых усилителей и на 5 и на 12 вольт.

Для этого не нужен какой либо дополнительный провод, блок питания и прочее. Напряжение 5 вольт, с антенного гнезда приставки, прямо по антенному кабелю, пойдёт к усилителю.

Нужно только включить это питание непосредственно из меню приставки. Зайти  в раздел настроек и найти пункт “Питание антенны ВКЛ- ВЫКЛ” выбрать ВКЛ, и выйти из меню (в различных моделях приставок названия этих пунктов могут отличаться)

В) Если у вас ЖК телевизор с уже встроенным тюнером DVB-T2 то кроме способа под литерой А) можно сделать следующее.

Придётся приобрести специальный переходник для питания усилителя от любого USB порта, в первую очередь рассматривается USB порт самого  ЖК телевизора. Но можно подключится и к любому зарядному устройству с выходом USB

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2015 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.

Так выглядит карта расположения вышек цифрового телевидения

Например, на 37 канале вещание ведется на частоте 602 МГц . Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

• для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
• для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Может вам интереснее работать с деревом? Как сделать скворечник написано тут а про изготовление собачьей будки — в этой статье.

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны

Действуйте осторожно его нельзя повреждать

Далее строим опору из досок, как показано на рисунке. Для этого нужно определить длину стороны рамки. Так как это перевернуты квадрат, то найденный периметр делим на 4:

• для 37 канала: 50 см / 4 = 12,5 см;
• для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

Самодельная антенна для цифрового телевидения

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.

Антенны для цифрового ТВ своими руками

Использование cookie English version

Зона покрытия цифрового телевидения стандарта DVB-T2 сегодня охватывает уже почти всю Россию.

Но часто бывает, что до ближайшего передатчика десятки километров либо ваши окна расположены таким образом, что сигнал не в прямой видимости.

В этом случае поймать сигнал цифрового телевидения можно лишь применив антенну с большим усилением либо добавив к ней усилитель.

Почему именно самодельная? Во-первых, такая конструкция обойдется почти даром, а во-вторых, коэффициент усиления антенны, сделанной самостоятельно, часто получается выше, чем у заводской.

Происходит это потому, что заводские антенны рассчитаны на прием сигналов во всем ДМВ диапазоне. Для обеспечения равномерных характеристик такое устройство специально расстраивают, удлиняя одни и укорачивая другие элементы, в результате уменьшается коэффициент усиления. А самодельная антенна рассчитывается под конкретный канал и имеет пик усиления именно на нем.

Подведите курсор к этой вышке и нажмите на нее для получения дополнительной информации. Здесь нам нужны номера каналов первого и второго мультиплекса. Запомните их.

Если вы живете не в России, то информацию по вышкам других стран можно увидеть здесь.

Прогнозировать возможность приема сигнала от той или иной вышки поможет этот материал.

Мы предлагаем вам несколько конструкций антенн. Они расположены в порядке увеличения коэффициента усиления и возрастания сложности изготовления. Мы лишь ориентировочно можем сказать о том, на каком расстоянии будет работать та или иная антенна, так как это зависит от очень многих факторов.

Z-антенна

Z-антенна похожа на два квадрата, установленных друг на друга. В месте стыков этих квадратов оставлено небольшое расстояние. Именно в этом месте подключается кабель.

Это самая простая для изготовления антенна, ее можно сделать минут за 30 — 40. Тем не менее эти конструкции очень популярны не только для приема цифрового телевидения, но и для Wi-Fi и 3G диапазонов.

Антенна типа «волновой канал» несколько сложнее в изготовлении, чем предыдущая. Несмотря на это, такие устройства широко используются со времен начала телевизионного вещания и до сих пор. Конструкция требует достаточно большой точности изготовления.

Она отличается от предыдущей конструкции наличием еще одного элемента.

Антенна этого типа приобрела популярность благодаря Российскому радиолюбителю С.К. Сотникову из-за удачного сочетания простоты конструкции и высокого коэффициента усиления.

Эта антенна имеет больший коэффициент усиления, что позволяет вести дальний прием цифрового телевидения DVB-T2. Она также известна благодаря С.К. Сотникову, который предложил помимо конструкции еще и методику расчета. Тройной квадрат — это самая популярная конструкция в последнее время.

У этой конструкции коэффициент усиления еще выше. Она состоит из шести колец разного диаметра, расположенных на диэлектрической штанге. Н. Туркин поделился чертежами устройства в журнале «Радио» №1 за 2002 год, а известный радиолюбитель В. Поляков оптимизировал размеры колец и расстояния между ними для получения наибольшего усиления. Именно этот вариант расчета используется на сайте.

• Нажав на соответствующий пункт меню слева можно рассчитать параметры заинтересовавшей вас конструкции для каналов конкретного региона.
• Если вы хотите использовать эти устройства в диапазонах Wi-Fi или 3G, сделать это можно, перейдя по этой ссылке.
• Фотографии готовых антенн, собранные нашими читателями, можно посмотреть здесь, а результаты опроса наших читателей (дальность приема той или иной конструкции) — здесь.
• Присылайте нам свои конструкции антенн для приема цифрового телевидения DVB-T2 (с методикой расчета) и мы с удовольствием опубликуем их здесь.

Что понадобится для сборки цифровой антенны

Список необходимых материалов зависит от типа самодельной антенны DVB-T2, о которой вы говорите. Есть несколько видов расходных материалов: коаксиальный кабель, провод, банки и даже болты. Что-то из этого списка вам точно подойдет. Обязательно подготовьте средство:

• кусачки, клещи, плоскогубцы;
• изолента, скотч, клей;
• герметик для пластиковых стержней;
• рулетка;
• желательно вооружиться сварщиком со сваркой.

При всем этом можно своими руками сделать антенну DVB-T2. Еще раз повторяем, что перечень необходимого оборудования и инструментов может варьироваться в зависимости от типа телевизионной антенны, о которой идет речь. Поэтому необходимо сначала рассмотреть существующие технологии, наглядно демонстрирующие, как сделать антенну для цифрового ТВ, и только потом собирать материал и инструменты.

Виды антенн dvb t2

Стандарт т2 дмв телевидения — на данный момент новейший массовый, применяемый для передачи цифрового сигнала. Его особенностью является значительное упрощение устройств приёма-передачи за счёт применения устройств расшифровки, так называемых тюнеров, некоторые модели телевизоров уже имеют встроенный модуль расшифровки цифрового сигнала. Значительно снижены требования к мощности сигнала, даже сигнал незначительной мощности достаточен для воспроизводства картинки высокого качества, поэтому почти всегда отпадает потребность в усилителе, он становится ненужным.

Антенна Харченко

Рассмотрим устройство зигзагообразного волновода, устройство которого предложено энтузиастом-инженером К. П. Харченко ещё в 1961 в журнале «Радио». Внешне этот прибор выглядит как двойной примыкающий разомкнутыми углами друг к другу ромб или квадрат, в точках примыкания подключаются центральная жила и оплётка коаксиального кабеля.

Для усиления сигнала можно применить металлический рефлектор — зеркало, отражающее дальний сигнал на устройство. Размеры цифровой антенны своими руками зависят от длины волны принимаемого сигнала, понятно, что для дециметрового диапазона волн и размеры dvb t2 антенны своими руками будут находиться в пределах нескольких дециметров. Чем выше частота приёма — тем короче волна, меньше размеры. Комнатный волновод для приёма каналов будет иметь размеры сторон примерно 11 и 15 сантиметров, общие внешние габариты 30 на 17 см, размеры рефлектора 50 на 50 см.

Для его изготовления потребуется чуть больше метра проводника — медного или алюминиевого провода или трубки диаметром от 5−6 мм, лучше до 10 мм или полосы, сопоставимой ширины. Расстояние между разомкнутыми точками углов примыкания 1−2 см, расстояние до рефлектора где-то 5−7 см. Этого будет дальнобойный волновод, позволяющий принимать 20 и более программ. Длина телевизионного кабеля влияет на действие антенны, если кабель будет свыше 5−7 метров, потребуется усилитель, какой — выбирать вам.

При эксплуатации волновод должен быть развёрнут в сторону ближайшей передающей станции, при первой установке стоит поэкспериментировать с ориентацией устройства, добиваясь устойчивого приёма сигнала.

Этот тип антенн можно с успехом применять и для приёма слабого сигнала сотовой сети, только размеры устройства будут в несколько раз меньше. В сети достаточно онлайн-калькуляторов для расчёта конкретных параметров для каждого случая.

Походная антенна

Для изготовления этой самоделки, кроме штекера для подключения к ТВ приёмнику, нужно только две одинаковых пустых пол-литровых металлических банок из-под напитков. Вместо коаксиального кабеля, можно взять обычную «лапшу» для стационарных телефонов. В районе горлышка каждой пустой и сухой банки саморезом закрепляется один провод «лапши» или к одной прикручивается оплётка телевизионного кабеля, а к другой — его сердцевина. Банки располагаются на одной прямой, настройка приёма производится путём изменения расстояния между ними от 1 до 8 см, а также точной ориентацией по направлению излучателя. Устройство не должно быть слишком близко расположено к телевизору.

Ленивая антенна

Если неохота заморачиваться ни с каким рукодельем, а тратить лишние деньги жалко, то можно устроить совсем простенькое приспособление. Но работать оно будет устойчиво там, где уровень сигнала довольно высокий. Потребуется знать частоту цифрового вещания, чтобы определить длину волны. Для этого 300 делится на число мегагерц частоты вещания «цифры» и получается довольно точное значение в метрах. Для частоты в 480 МГц длина волны составит 0,625 м, а для 700 МГц — примерно 0,430 м. Когда даже длину волны вещания неохота узнавать берём просто 0,63 м, наибольшую из возможных.

Берётся отрезок коаксиального кабеля, равный рассчитанной длине волны, зачищаются концы от наружной изоляции, чтобы был доступ к оплётке. Отрезанный кусок сгибается в разорванную окружность — между зачищенными концами должен быть разрыв в 1−2 см и закрепляется любым способом, как проще, хоть на картонной коробке. С первой стороны припаивается центральная жила другого куска этого же кабеля, с другой — оплётка. На противоположный от места пайки конец крепится штекер. Подключаем и наслаждаемся просмотром цифрового вещания.

Для того, чтобы самостоятельно изготовить антенну для dvb t2 своими руками не потребуется много времени и особых затрат, а результат порадует.

Как действует

В организме поглощенная электромагнитная энергия преобразуется в тепловую. Выделение тепла в облучаемых областях достигает максимума на 10-15 минуте терапии, затем прекращается. Наибольшему нагреванию подвергаются ткани и органы, богатые водой (кровь, лимфа, легкие, мышцы). Их температура может подниматься на 3-4 градуса. В меньшей степени прогреваются кожа и жировые отложения.

Под влиянием тепла в тканях расширяются мелкие сосуды, усиливаются обменные процессы. Снижение сосудистого сопротивления приводит к улучшению кровообращения и благотворно отражается на работе сердечной мышцы. У пациентов повышается сократительная активность миокарда, усиливается кровоснабжение всех, в том числе ишемизированных, участков сердца. Немного снижается артериальное давление.

Прогревание мышц способствует устранению спастических состояний. Происходит высвобождение зажатых спазмированными волокнами сосудов и нервов. Такой эффект проявляется ослаблением болевых синдромов и восстановлением нормальной работы органов.

Вследствие расширения бронхов более глубоким становится дыхание. Облегчается состояние больных с бронхиальной астмой, купируется астматический статус.

Установлено, что под влиянием дециметровых волн также усиливаются функции эндокринных желез. В первую очередь это касается надпочечников и щитовидной железы. В надпочечниках повышается образование глюкокортикоидов, блокирующих развитие в организме воспалительных процессов. Деятельность щитовидной железы может усиливаться или подавляться в зависимости от исходного состояния органа.

В целом прохождение курса ДМВ-терапии позволяет пациентам избавиться от болевых ощущений, улучшить общее самочувствие и восстановить нарушенную вследствие заболевания функциональную активность.

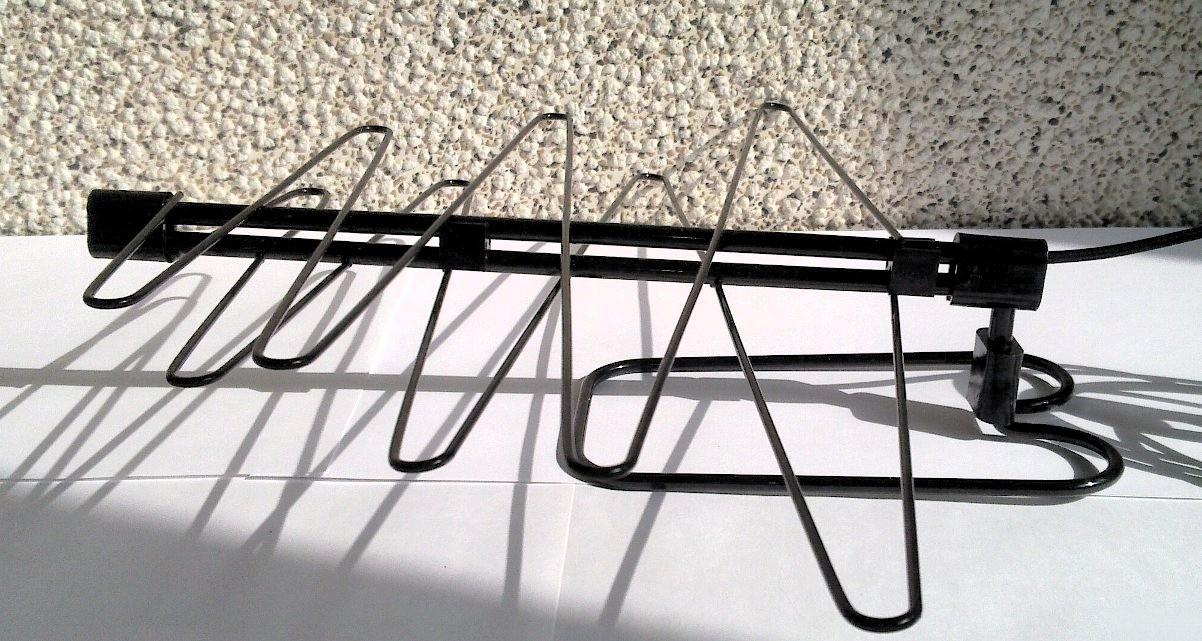

Зигзаг

Зигзаг – это схема антенны Харченко, относится к широкополосным устройствам. Размеры конструкции для дециметрового диапазона компактны и с легкостью позволяют её применять внутри помещений. Особенно эффективна в удалённых населённых пунктах при приёме в различных направлениях. Пределы принимаемых частот с сохранением параметров перекрываются с коэффициентом 2,6-2,7.

Антенна Харченко с отражателем

Классический зигзаг сложен в изготовлении, требует точных расчётов. Широко применялся для приема аналоговых телепрограмм. Для цифрового сигнала всё значительно упрощается.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.
