Делаем мощную антенну для 3g и 4g сигнала с радиусом действия 40 км своими руками

Параметры для сетей третьего поколения

Уровень качества сигнала вы сможете определить, учитывая следующие параметры:

Uarfcn. Данный параметр может отображаться, как RX. Таким образом, обозначают канал, посредством которого находится конкретная частота.
EcIo. Демонстрирует соотношение сигнал/шум. Чем выше будет это значение, тем лучше для пользователя. В случае когда сеть свободная, на ней наблюдаются минимальные нагрузки и их легко измерить – параметр будет ближе к нулю. Пропускная способность сети будет сокращаться, когда пользователей становится большее количество. CINR – это тот же самый показатель, но только для сетей четвертого поколения.
RSCP – узнать данный параметр вы сможете в любой современной программе. Этот показатель демонстрирует мощность, которую получает гаджет, когда подключается к базовой станции

Обратите внимание: чем выше значение, тем хуже. Нормой будет считаться значение от семидесяти и ниже.

Если вы находитесь в оптимальной позиции MIMO

Посмотрите изображение ниже, но вкратце RSRP / RSRQ являются подходящими для производительности LTE. Если доступно SINR (такое же, как SNR или S / R), его проще всего использовать для выравнивания. Используйте таблицу ниже в качестве указания. Если SNR, скажем, 13 дБ, но RSRP ниже -80 или RSRQ ниже -10, это указывает на проблему, но если они находятся в том же диапазоне, что и таблица, то проще всего использовать только SNR.

Для LTE:

RSSI не имеет отношения к LTE, но его можно рассчитать следующим образом:

RSSI — представляет всю принятую мощность, включая полезную мощность от обслуживающей соты, а также всю мощность канала и другие источники шума, и она связана с вышеуказанными параметрами с помощью следующей формулы:

RSRQ = Н * (RSRP / ПУПС)

Где N — количество блоков ресурсов для полосы измерения RSSI несущей E-UTRA.

Как правило, при комбинировании увеличенного сигнала с декоррелированными антеннами MIMO между нижней и верхней частями возможно увеличение скорости до 20 раз. Сила сигнала увеличивается только с одной антенной или двумя антеннами без большой декорреляции, что может дать увеличение скорости примерно в 10 раз.

ДЛЯ 3G / HSPA

RSSI:

Уровень сигнала — GSM & 3G / HSPA (RSSI) Применимо к сетям GSM и 3G. Точная мощность сигнала, часто называемая Индикация уровня принятого сигнала (RSSI), измеряется в дБм. Шкала дБм находится примерно между -50 и -120 дБм, при этом -50 — идеальный сигнал, а -120 — при падении с сети. RSSI измеряет полезный сигнал и шум на одной фигуре.

От -50 до -75 дБм — высокий сигнал

От -76 до -90 дБм — средний сигнал

От -91 до -100 дБм — низкий сигнал

-101 дБ до -120 дБм — Плохой сигнал

SNR:

25 дБ — Отличный сигнал

18-25 дБ — очень хорошо

11-18 дБ — средний

5-10 дБ — низкий

4 дБ — очень плохой

Как правило, скорость передачи данных может варьироваться примерно в 10 раз от низкого / плохого до высокого / очень хорошего на HSPA.

Сборка, установка и настройка усилителя

Комплект для усиления 3g 4g интернет-сигнала идентичный. В стандартный набор входят:

  • антенна;
  • кабель;
  • кронштейн;
  • руководство по эксплуатации и сборке.

Процесс установки начинается с размещения кронштейна. Монтаж происходит на улице, поэтому нужно учитывать погодные условия. Крепления должны выдерживать нагрузку при снегопадах, грозе и сильных порывах ветра.

Чистота сигнала зависит от соблюдения всех рекомендаций по соединению кабеля с антенной и модемом. Для этого на обоих концах провода делают разъемы. Чтобы разместить переходники центральную жилу необходимо закрыть защитным слоем. Оплетку следует вывернуть и закрыть экраном из фольги. На открытую центральную жилу крепят разъем.

Особое внимание следует уделить качеству кабеля, потому что от него зависит сила сигнала. Если он сделан из низкокачественных материалов, сигнал будет поступать в искаженном виде

Этот недостаток чаще всего встречается в дешевой китайской продукции. На кабеле не стоит экономить. Выбирая длину, следует измерить расстояние между приемником и модемом и прибавить еще метр.

Если пользователь решил самостоятельно заниматься монтажном антенны для интернета, конец провода к ней прикрепляют с помощью паяльника. На другом конце размещают коннектор, подходящий под разъем маршрутизатора. Умельцы чаще всего выбирают самую простую конструкцию. Антенна, установленная на улице, можно подключить не только к роутеру, но и усилителю, находящемуся в помещении.

Антенну и кабель можно подключить самостоятельно

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

  • узконаправленные;
  • секторные;
  • всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

  • Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
  • Моток медной проволоки диаметром 2 мм.
  • Кусок медной фольги для вырезания пятачка диаметром 21 мм.
  • Пенопласт под патчи.
  • Клей для приклеивания патчей к пенопласту.

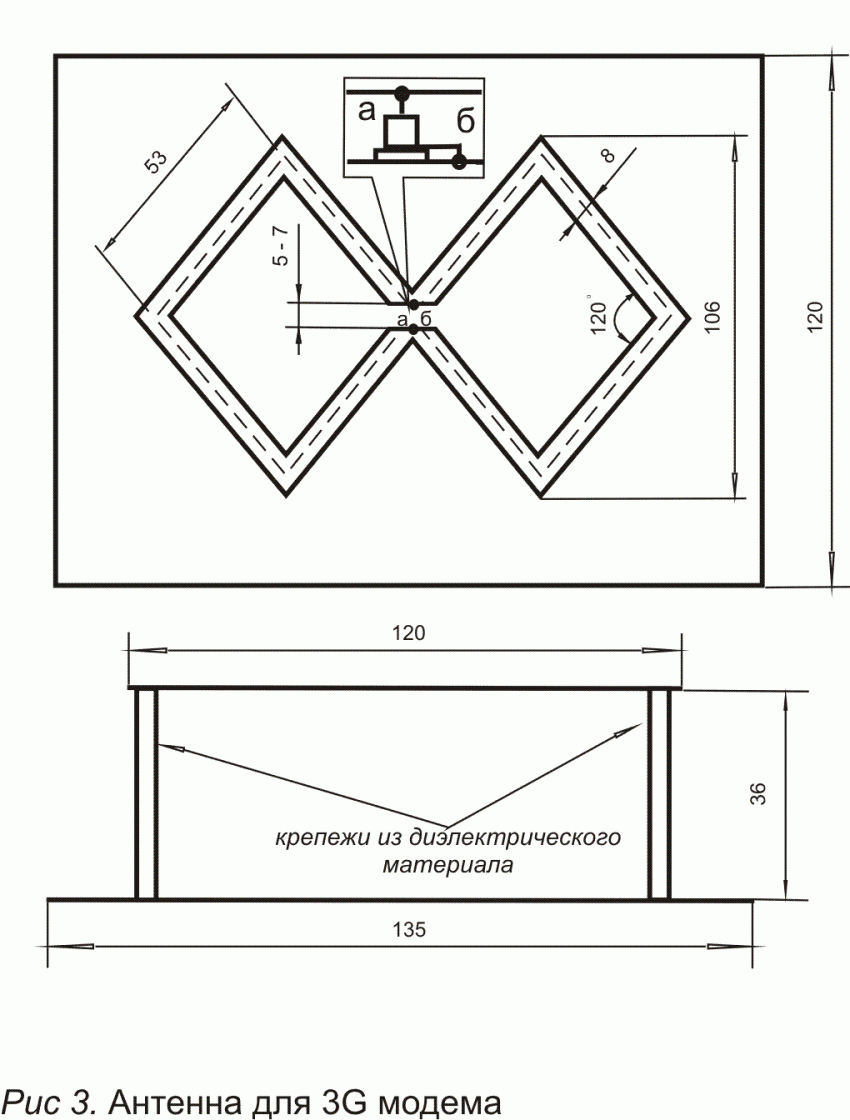

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

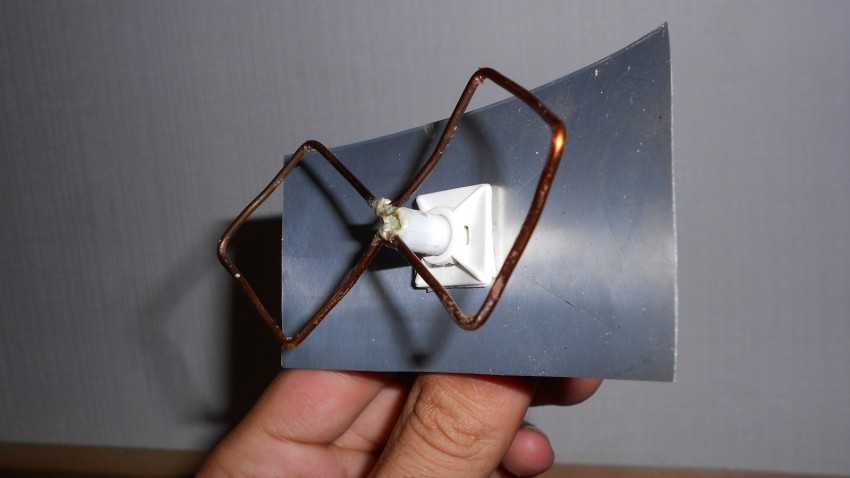

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

Что такое репитер и как его правильно выбрать

Использование лишь одной антенны не всегда возможно, потому что входящий сигнал может быть слабым, и всё усиление, полученное за счет антенны, вы потеряете в кабеле. Именно поэтому я рекомендую использовать репитеры, как максимально эффективный способ активного усиления сотовой связи.

Репитер – это микроволновое устройство, которое усиливает сигнал сотовой связи там, где это необходимо, в том числе и сигнал мобильного интернета 4G / 3G. Сейчас производится много таких устройств, но я выяснил, что самым надежным оборудованием являются комплекты VEGATEL.

Самого по себе одного репитера недостаточно для создания покрытия, именно поэтому, если вы хотите усилить сотовую связь, лучше приобретать сразу готовый комплект и совсем не волноваться:

  • Уличная антенна
  • Сам репитер
  • Комнатная антенна
  • Коаксиальный кабель для монтажа
  • Крепления
  • Разъемы

Как же правильно выбрать такой комплект? Прежде всего вам нужно понять, какой именно сигнал вы будете усиливать. Для этого нужно установить на смартфон одно из приложений, которое покажет вам, на какой частоте работает ваш оператор сотовой связи. Вот список этих программ:

Если сигнала нет внутри здания, не стоит ставить крест на идее. Вам нужно выйти из дома и попробовать поймать сигнал вокруг него, потому что улавливать сигнал будет уличная антенна, установленная на крыше или фасаде.

После определения частотного диапазона, нужно определиться, на какой площади вы хотите получить стабильный сигнал. VEGATEL выпускает много моделей комплектов для усиления сотовой связи как на площади одной комнаты, так и целого дома.

Антенна Харченко: как сделать и принцип работы

Антенна Харченко представляет собой одну из наиболее простейших по конструкции антенн для 4G. Она названа в честь ученого-изобретателя.

Детали, которые необходимы для создания:

  • проволока;
  • коаксиальный кабель;
  • деревянная рейка;
  • плоскогубцы, молоток, нож.

После подготовки материалов требуется провести расчет антенны. Для этого есть облегчающие работу специальные онлайн-калькуляторы.

Последовательность сборки:

  1. Определение поляризации и частоты волны. Устройство должно быть линейным.
  2. Создание биквадратного типа антенного устройства в виде зигзага из меди. Все элементы располагаются в углах. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция ложится на бок.
  3. Расчет стороны квадрата по специальной формуле: длина волны, поделенная на четыре.
  4. Создание конструкции овальной формы, которая должна быть стянута по центру поперек большей стороны. Бока не соприкасаются, но находятся в непосредственной близости друг к другу.
  5. Подведение антенного кабеля к точкам сближения с обеих сторон. Потребуется заблокировать одно направление диаграммы, для чего монтируется плодный экран, изготовленный из меди, он будет находиться на удалении 0,175 мм от длины рабочей волны. Его следует насадить на оплетку кабеля.

Далее нужно протестировать антенну, подключив к модему.

Антенны для улучшения качества мобильного сигнала бывают разными. Они продаются в специализированных магазинах и легко собираются своими руками. Во втором случае качество интернет-соединения будет не хуже, зато позволит сэкономить средства.

Сборка 3G- антенны для 2100 МГц

Для сборки понадобится:

  • медная фольга, толщиной 0,3-0,5 мм
  • стержень М6-М10 с резьбой не менее 45 см
  • 12 гаек под диаметр стержня
  • Коаксиальный кабель – 2 отрезка по 10метров
  • Переходник Pigtail – 2 шт
  • TV-разъёмы – 2 шт
  • Шуруповерт со сверлами
  • Паяльник с припоем
  • Ножницы
  • Плоскогубцы

Также понадобится точная линейка, маркер и изолента.

Шаг №1 – подготовка элементов для антенны

1

Для того чтобы точно вырезать круги правильной геометрической формы, нужно вначале заготовку отцентровать, т.е. просверлить центры кругов, и по ним с помощью циркуля сделать разметку.

2

Медная фольга хорошо режется обычными ножницами. Размеры берём согласно схеме на фото ниже.

Точность с погрешность не более 1мм

3

Далее размечаем места соединения антенны с коаксиальными кабелями. Для этого предпоследний круг R74 размечаем, — отступаем 11 мм от окружности. Таких пометок нужно сделать 2 шт., при этом находится они должны строго перпендикулярно по радиусу.

11мм – 2 шт., строго перпендикулярно по радиусу

4

Шуруповертом сверлим в круге R74 отверстия под центральную жилу коаксиального кабеля (2 мм). Затем это круг накладываем на круг R100, и через отверстия маркером делаем отметки отверстий под крепление TV-кабеля.

Разметку по месту сделать проще

5

Засверливаем R100 и в полученные отверстия ввинчиваем разъёмы так, как показано на фото ниже.

Лишнее с разъёма удаляем

Фиксируем разъёмы в круге R100

Шаг №2 – сборка антенны

Стараемся сделать без погрешностей

1

С помощью двух гаек фиксируем на стержне круг R100 в соответствии с размерами, указанными на фото выше. Не забываем гайки, как следует подтянуть.

Затягиваем крайнюю гайку

2

Аналогичным способом собираем всю конструкцию.

Шаг №3 – подключение антенны к адаптеру

Устанавливаем кабели на место

1

Зачищаем концы у коаксиальных кабелей. Вставляем в подготовленные разъёмы. Центральные жилы кабелей должны попасть в отверстия (2 мм) круга R74.

Немного флюса и припоя

2

Центральные жилы припаиваем ко второму кругу (R74).

3

Загибать кончики центральной жилы нельзя, — может произойти потеря мощности антенны.

Оставляем так, как есть

4

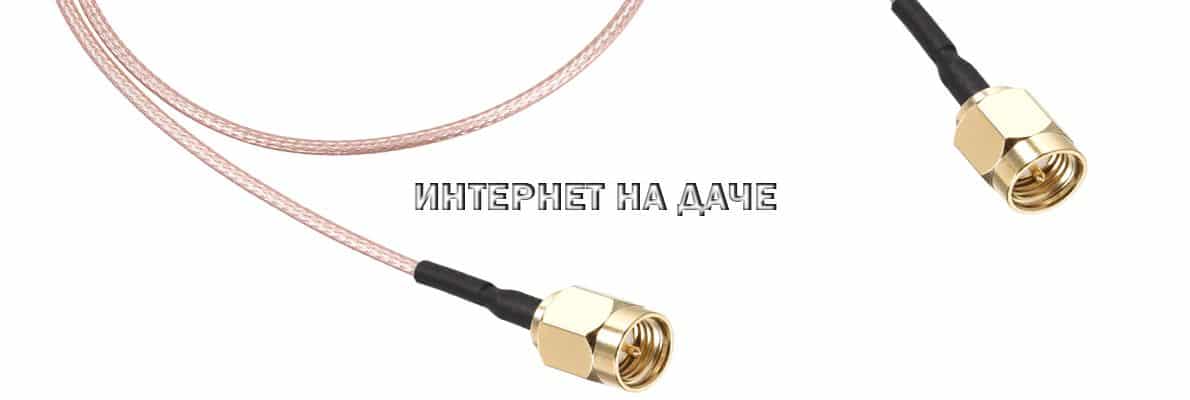

Антенна готова, осталось только её подключить к адаптеру. Для этой цели используем переходники Pigtail.

Pigtail-переходник

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

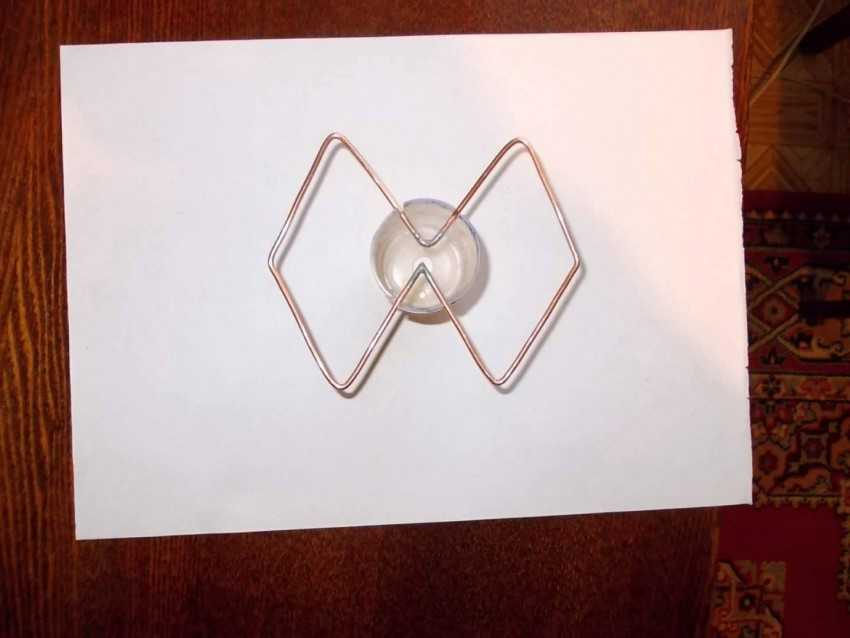

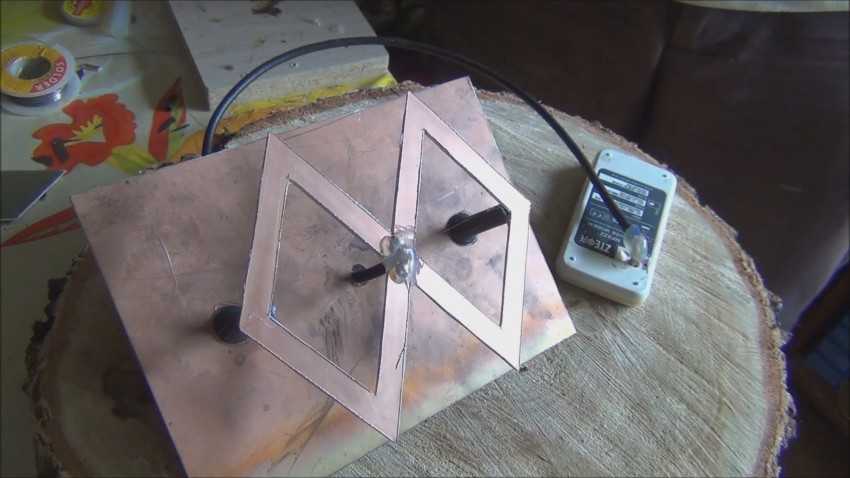

Изготовление биквадрата Харченко

На фотографиях самодельных антенн для 3G модемов можно увидеть его примерный вид. Для начала необходимо сделать на медной проволоке разметку карандашом: длина внешней стороны каждого из квадратов должна составлять примерно 35-36 мм.

Проделать в крышке отверстие, в него продеть конец кабеля. Кабель раздилать, оголив внутренний проводник и экран для пайки.

Дальше следует припаять антенну к кабелю и подключить её к модему. Пайка проходит следующим образом: к середине антенны с одной стороны припаять центральную жилу, с другой — экран. Затем придвинуть крышку к антенне, можно дополнительно укрепить и изолировать конструкцию клеем или герметиком.

Через отверстие вставить диск-рефлектор в провод, продвинуть его к антенне и приклеить к крышке. Припаять к кабелю с другой стороны разъём для подключения к модему. Подсоединить антенну к модему. Наслаждаться результатом своей работы!

Виды модемов

Все модемы, используемые для организации доступа к Интернету через базовые станции сотовых операторов, имеют для подключения USB-интерфейс и в целом внешне похожи. Однако их можно разделить на виды по следующим свойствам:

  • Универсальность. Способность поддерживать SIM-карты от любого провайдера, обычно устройства с такой функцией имеют собственный полноценный интерфейс для настроек и в системе определяются как подключение через физический адаптер.
  • Наличие WiFi-модуля. Очень полезная функция, которая позволяет без лишних действий обеспечить беспроводную точку доступа к Интернету.
  • Частота принимаемого сигнала. Модем может быть как узкополосным, так и чувствительным сразу ко всем диапазонам, вплоть до 4G.
  • Наличие разъема под внешнюю антенну. Полезно, когда устройство предполагается использовать в точке с ослабленным значением полезного сигнала. Используя пассивные усилители различной конфигурации, можно значительно увеличить скорость передачи данных.

Каким образом подобрать оператора и найти базовую станцию: программа для смартфона

При покупке необходимо точно понимать, как именно настроить 4G антенну на базовую станцию. У большинства людей возникает проблема с определением частоты, на которой функционирует базовая станция оператора Сети, также сложно точно определить расположение вышек на карте. На данный момент эта проблема решается простым и в то же время эффективным способом, а именно — установкой специального программного обеспечения на ваше мобильное устройство. В бесплатном доступе есть множество программ, которые помогут разобраться в этой проблеме, давайте рассмотрим одну из них.

Программу «Сотовые Вышки, Локатор» можно совершенно бесплатно установить с мобильного сервиса Play Market. На основном экране сразу же отображается карта местности, на которой видно ваше местоположение и дислокацию ближайших к вам базовых станций. Также вы получите информацию о направлении сигнала для каждой из баз.

Вышки, которые функционируют в GSM диапазонах, будут отображаться при помощи красного индикатора. Зеленый оттенок будет указывать на вышки, которые поддерживают частоту 3G. Голубой и березовый индикаторы сигнализируют о наличии сотовых вышек, которые используют покрытие LTE. Меню программы также обладает специальной вкладкой Помощь, где отображается подробная информация. Верхняя часть экрана отображает подробные данные о выбранной вами базовой станции, также вы будете знать, какой именно оператор использует эту вышку.

При подключении к 4G сигналу наиболее важным становится показатель ARFCN, который показывает номер канала и частоту работы станции, отображение этих данных происходит в мегагерцах. Также не менее важен показатель RSRP, который отвечает за средние показатели мощности получаемого сигнала. Для измерения этого показателя используют дБм. Во время выбора усилителя или антенны для LTE эти два показателя играют ключевую роль. Используя полученные данные, можно подобрать наиболее актуальную модель репитера, который будет использовать нужную вам частоту.

Также для выбора оператора мобильной связи можно использовать специализированные сайты, на которых размещается карта покрытия всех операторов мобильной сети. После того как вы найдете нужный вам регион, можно посмотреть, какой процент покрытия присутствует в нужной вам области, и основываясь на этих данных, принять взвешенное решение.

Изготовление антенны из жестяной банки

Плюс этой самодельной антенны — доступность. В каждом доме можно найти свободную жестяную банку — будь то от кофе или газированных напитков. Лучше, чтобы она была цилиндрической — без углов. Банка будет неким «слуховым аппартом» для волн. Они будут доходить до дна и отражаться от него. В итоге в банке будет образовываться стоячая волна.

Что нужно сделать с банкой, чтобы из неё получилась антенна:

  1. Рассмотрим самый простой вариант — без использования проводов. Нужна только банка и модем. Снимаем крышку с банки. В стенке ближе ко дну делаем отверстие, чтобы в него поместился модем.
  2. Размещаем модем в отверстии, чтобы задняя часть со встроенной антенной оказалась в банке.
  3. Берём USB-удлинитель и через него подключаем модем к компьютеру. Модем с банкой ставим на подоконник или ближе к окну. Смотрим на количество делений и регулируем положение банки с модемом, чтобы максимально усилить сигнал.

Вставьте модем в отверстие

Минус способа в том, что он подойдёт не для всех случаев, например, если вы живете на первом или втором этаже и ваш дом располагается далеко от вышки. Она может вам помочь, если проблемы с сигналом не слишком серьёзные. Таким образом, антенна простая в изготовлении, но не настолько эффективная, как, например, антенна Харченко.

Более сложная вариация баночной антенны — с металлическим коннектором внутри и проводом, который тянется от него:

  1. В банке необходимо просверлить отверстие для коннектора. Лучше использовать коннектор с гайкой.
  2. К коннектору нужно припаять штырь из куска медного провода, коннектор завинчивается в банку (надо проследить, чтобы у него был электрический контакт с внутренней стороной банки, т. к. иногда она бывает лакирована).
  3. После этого останется только сделать шнур для подсоединения антенны к модему.

Баночную антенну можно сделать с кабелем

Основное свойство сигнала

Купленная в магазине внешняя антенна для 3G-модема, цена которой колеблется от 650–800 рублей и выше, по мнению многих экспертов, не является хорошим вариантом, потому что стоит недешево, да и разъемы не ко всем модемам подходят, как уже говорилось выше. Также сам переходник стоит немало. Так что овчинка выделки не всегда стоит.

Большинство специалистов утверждают, что главным моментом в эффективности получения сигнала являются не проценты, показываемые программой модема, не различные данные в децибелах, а скорость доступа.

Подключение 3G-сигнала зависит от многих особенностей – насколько заняты слоты, как активны абоненты, погодные условия, расстояние до базового источника и так далее.

Тестирование операторов

Как выбрать паяльную станцию: классификация аппаратуры и особенности

При выборе оператора всегда останавливаются на том поставщике мобильного интернета, у которого самая большая скорость передачи сигнала.

Опираться на необоснованные высказывания в сети о каком-то преимуществе того или иного мобильного оператора не стоит. Протестировать их в зоне доступа вполне можно самостоятельно. Для этого нужно иметь универсальный прошитый модем и сим карты разных операторов. Модем и карты можно попросить на время у друзей и знакомых.

Тестирование займёт не больше 40 минут. Делают это так:

  1. Антенну разворачивают на 3600.
  2. Поворачивая каждый раз отражатель на 10-150, в модем вставляют поочередно сим карты.
  3. В процессе тестирования фиксируют каждый замер скорости передачи данных.
  4. Останавливаются на самом скоростном варианте.

Зачем нужна внешняя антенна

Современный 3g модем отличается маленькими размерами и незначительным весом, его можно носить в кармане.

Это существенный плюс, но небольшие габариты накладывают ограничение на размеры внутренней антенны, как следствие, удовлетворительная работа устройства возможна только на небольшом удалении от базовой станции.

Из этого следует, что модем, отлично справляющийся со своими обязанностями в центре города, будет совершенно бесполезным, к примеру, на даче. Если припаять антенну к 3g модему, то можно улавливать даже совсем слабый сигнал, и таким образом решить проблему. Но для этого гаджет придется разобрать.

Подготовительные работы

Первое, что необходимо сделать, прежде чем паять, – разобрать модем. Не существует единого алгоритма разборки, тут все зависит от конкретной модели. В большинстве случаев корпус модема разборный и состоит из двух половинок, которые скреплены между собой с помощью пластиковых защелок. Отсоединить защелки, не сломав их, поможет кусок тонкой пластмассы, отлично подойдет пластиковая карточка.

Далее нужно найти внутреннюю антенну. В подавляющем большинстве случаев она попросту вытравлена на плате, но может быть изготовлена в виде отдельного съемного блока. Определить, какая часть платы играет роль антенны несложно – это самая большая медная площадка на текстолите.

Какой кабель лучше всего подойдет для 4G антенны

Настройка панельной антенны 4G подразумевает под собой грамотный выбор кабеля. Большинство специалистов рекомендуют для этой цели использовать кабель, который обладает сопротивляемостью в 75 Ом

Но почему именно он, ведь есть аналогичный кабель с сопротивлением в 50 Ом? Чтобы ответить на этот вопрос, необходимо обратить внимание на физику и метод работы этого кабеля

Если не слишком углубляться в физику, принцип работы кабеля для выхода в интернет выглядит следующим образом: во время прохождения высокочастотных сигналов через коаксиальный кабель происходит вытеснение тока из-за воздействия магнитного поля с высокой частотой. Из-за этого ток не может равномерно распределиться по делениям в центральной жиле и проходит по пути наименьшего сопротивления, используя тонкий поверхностный слой. Именно поэтому данное явление принято называть поверхностным эффектом. Размеры этого слоя напрямую зависят от частоты магнитных полей, при увеличении которых толщина поверхностного слоя падает. Благодаря этому фактору нивелируется разница между применением кабелей с медными жилами и стальными проводниками, которые покрываются слоем меди.

При тестировании возможностей кабеля, который обладает сопротивлением в 75 Ом, можно прийти к выводу, что кабель, работающий на частоте в 800 мегагерц при сопротивлении в 50 Ом, теряет сигнал на 300 процентов сильнее в сравнении с кабелем 75 Ом. Естественно, существуют кабели с повышенным качеством, которые минимизируют потери, однако приобретение такого варианта невыгодно с финансовой точки зрения, гораздо проще использовать более оптимальный вариант.

Обратите внимание!

При выборе кабеля для качественного соединения необходимо учитывать согласование линии передачи. Предположим, что вы приобрели кабель, обеспечивающий передачу без минимальных потерь, через него происходит передача сигнала, мощность которого составляет 200 мегаватт. При подключении модема, который обладает сопротивлением в 50 Ом, к кабелю с сопротивлением 75, при этом используя CDMA антенну, произойдет сорокапроцентное отражение мощности. При переводе этого процента в децибелы на выходе этот показатель отобразится в 0.75 децибела. В итоге кабель длиною в 10 метров с сопротивлением 50 Ом потеряет 5 децибел. В то же время кабель с аналогичной длиной, но с сопротивлением в 75 Ом потеряет всего 2.6 децибел.

Возможные неисправности и способы их устранения

Неисправности могут быть разные, но симптом один, какая бы ни фиксировалась неполадка, пользователь не сможет получить доступ к интернету. На примере можно рассмотреть несколько причин, по которым возникают неполадки:

Возможные проблемы, заводской брак устройства, физические повреждения в процессе использования.

Чтобы избежать серьезных поломок, лучше воспользоваться услугами ремонтной мастерской.

Не ловит сеть или modem подключен, но без доступа интернет-сети. Для начала нужно проверить, есть ли поддержка покрытия сети интернет Yota. Узнать об этом можно, посмотрев карту покрытия сети. Но лучше все сделать заранее, так как при отсутствии подключения интернета получить такую информацию будет проблематично. Если сеть есть, а интернета нет, тогда нужно проверить сетевые настройки через меню управления модемом.

Важно! Если настройки прописаны правильно, но доступ к интернету отсутствует, нужно обратиться за помощью к профессионалам. Часто встречаемая проблема – это отсутствие подключения:

Часто встречаемая проблема – это отсутствие подключения:

  • Решение данной проблемы может скрываться в переустановки драйверов модема.
  • Нужно зайти в центр управления системой и общим доступом.
  • Далее надо кликнуть по пункту изменения параметров адаптера.
  • Затем следует нажать на подключение по локальной сети.
  • Система потребует выбрать свойства сети, чтобы их настроить. Потом нужно открыть раздел «Драйвер» и нажать на клавишу «Удалить драйвер».
  • Далее персональный компьютер или ноутбук придется перезагрузить.
  • После завершения действия нужно установить драйвер.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

  • D1-D3 — пассивные элементы;
  • V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
  • R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Сборка антенны

Ничего сложного нет.

При сборке антенны необходимо соблюдать точность, вплоть до последнего миллиметра. При этом ничего принципиально сложного в нем нет. Сначала следует вырезать из жести 6 дисков, как на рисунках. Идеальным материалом для этого станет листовая медь. Резать ее можно даже канцелярскими ножницами. Диаметр дисков должен составлять 100, 74, 54, 39, 39, и 39 мм (для антены 3G 2100 МГц). Однако прежде чем вырезать диски, лучше заблаговременно сделать центральные отверстия.

Такая антенна поможет.

На диске 74 мм сразу готовим отверстие для пайки жилы провода на расстоянии 11 мм от края. Здесь же будут крепиться оба коаксиальных провода для ТВ. Второе отверстие также делается с отступом в 11 мм и под углом 90 градусов относительно первого отверстия. Из пары обыкновенных телевизионных F разъемов нужно отломать выступающую часть и запрессовать ее на диске в 100 мм, как показано в видео ниже. Телекабеля крепятся к самому большому диску. После установки провода припаиваются. Приделываем к антенне ручку и останется только прикрепить к нашему проводу разъемы Pigtail.

Все просто.

Наглядно смотрим на процесс сборки в видеоматериале.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
