Конструкция

В ассортименте крепежа пресс для обжатия проводов выделяется в отдельную категорию. Главное преимущество — воздух внутрь гильз проникать не будет. Метод гарантирует надежное соединение жил из разных материалов.

Последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:

  1. Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 — 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
  2. Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
  3. Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
  4. Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
  5. Нажать на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
  6. Отрезок оплетки вернуть в место соединения, прогреть его строительным феном.

Вам это будет интересно Особенности электрических проводов и кабелей

Выбирая инструмент для обжима проводов — обжимник (или по-другому crimper), необходимо учитывать тип наконечников. В зависимости от назначения они бывают:

  • цилиндрической формы;
  • вилочными;
  • петлевыми;
  • соединительными;
  • ножевыми.

Кроме того, важен диапазон опрессовки, который показывает максимальное и минимальное сечение кабеля. При работе с проводами диаметром от 0,25 до 16 мм используют ручные пресс-клещи. Они подходят для прокладки и ремонта компьютерных сетей, телефонных линий и других слаботочных систем. Монтаж подстанций выполняют с помощью инструмента с гидравлическим приводом.

При больших объемах целесообразно использовать электропассатижи, которые могут работать в автоматическом или полуавтоматическом режиме.

Помимо привода и типа наконечников при выборе инструмента для их обжима следует обращать внимание и на другие характеристики, среди которых можно выделить:

  • Дополнительную изоляцию. Обычно для изготовления ручек клещей используют пластик, но у некоторых моделей есть вставки из резины. Она не проводит электричество и снижает вероятность поражения током.
  • Лезвие на рабочей части инструмента. Оно позволяет отрезать кабель, а также обходиться без дополнительного оснащения.

Если необходимо выполнить опрессовку гильз неодинакового размера в большом количестве, лучше выбрать клещи с поворотными матрицами или регулируемым пуансоном. За счет особенностей конструкции они могут использоваться для работы с проводами разного сечения. Опрессовку наконечников небольшого диаметра проводят с помощью клещей с фигурными губками.

Некоторые считают, что обжать провод несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение.

Плотное прилегание наконечников к жиле можно обеспечить только матрицей. Тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.


Выбор правильного инструмента для выполнения работ

Зачем необходимы клещи для обжимки наконечников проводов?

Без проблем можно купить современный инструментарий, создаваемый трендовыми изготовителями, самых разнообразных типов и назначения. Ими можно работать как в быту, так и на производственных объектах. Поэтому электрик может подобрать клещи для обжимания наконечников проводников (токопроводящий элемент щетки) именно те, которые требуются для реализации поставленных задач.


Соединения должны быть крепки

В бытовом плане такой инструментарий отлично применяют для работы с электропроводами и кабелями, у которых не одна жила, и необходимых, чтобы подключать:

  • розетки;
  • выключатели;
  • световые приборы;
  • электросчетчики.


С наконечниками контакт лучше Клещи позволяют получить крепления, гарантирующие безопасную и высококачественную связь. Используя обжим, можно произвести:

  • Обжимание втулок проводов.
  • Опрессовку крепежей алюминиевых и медных, труб-наконечников, а также как стандартных, так и DIN-креплений.
  • Обжимку наконечников электрических кабелей с изоляцией и без.
  • Прессование соединений в неудобном пространстве.


Опрессовка должна выполняться качественно Применяется несколько типов обжимных приспособлений, работа которых основана на:

  • гидравлике;
  • электрогидравлике;
  • механике.

Клещи обжимные являются механическими, в основном они применяются для обжимания наконечников в электросистемах со слабой силой тока. В зависимости от сферы использования и задач, на них возлагаемых, оборудование бывает несколько видов.


Крепление не пропускает влагу

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.
Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Основные типы и разновидности клещей

На сегодняшний день множество производителей изготовляют клещи для обжимания на базе различных стандартов. Покупателям предлагаются клещи с узкой сферой применения (прессовка конкретного типа кабелей) или широким назначением (универсальные производственные клещи). Поэтому перед покупкой необходимо определиться с необходимым типом инструмента.

При использовании в быту инструмент может иметь многопрофильное назначение для обжима многожильных проводов розеток, выключателей, люстр.

Благодаря прессовочным клещам создается прочное и безопасное соединение электрического и механического характера. Клещи для обжима причисляются к виду прессовочного оборудования, часто они требуются для фиксации контактов в системах слабого тока. Инструменты разделяются на несколько разновидностей.

Watch this video on YouTube

Для снятия изоляции с провода

При помощи данного инструмента можно снять участок изоляции, не повредив жилу. Допускается ручная и автоматическая установка необходимого диаметра, который требуется снять с жилы. В случае ручной настройки диаметра остается риск повреждения провода, а автоматическая позволяет четко удалить весь слой изоляции. В большинстве случаев данный тип применяется для распределительных и ответвительных коробок

Причем следует обращать внимание на остроту режущего края, чтобы он не зажевывал провод

Для пресса гильз

Клещи для опрессовки конечных гильз различаются по гнездам и их форме. Гнезда могут быть оснащены пластиковыми фланцами или быть без них. При наличии пластиковых наконечников обеспечивается максимальная эффективность обжима, а квадратная конфигурация обеспечивает прочный контакт всех жил. Данный тип устройства позволяет легко справиться с монтажом или центрированием при любых типах сечения кабеля. Для предельно плотной фиксации контактов клещи выбираются по диаметру в соответствии с цветовыми пометками.

Для изолированных наконечников провода

Клещи для обжима изолированных наконечников характеризуются овальной конфигурацией. По стандарту в матрице предусмотрено три стандартные формы для пресса, которые отличаются по цветам – красный, синий и желтый. Соответственно для них предусмотрены наконечники, гильзы и прочие разъемы с аналогичными цветами. При работе с инструментом необходимо следить за правильным расположением кромки стыка, она должна быть посередине верхней кромки клещей. Данная конструкция предусмотрена таким образом, что при ее расположении сбоку кромка нарушает плотность фиксации кабеля или провода.

Для опрессовки неизолированных наконечников кабеля

Такие пресс клещи для опрессовки применяются на неизолированном проводе, и на латунных проводах. Для пресса в инструменте предусмотрен специальный стержень, который необходимо поместить на разделительном шве. Инструменты для опрессовки открытого кабеля из латуни могут быть предусмотрены для отдельных зажимов – один для жилы, а второй для обмотки. Для укрепления пресса рекомендуется использовать локатор, который обеспечит четкое позиционирование.

Клещи для опрессовки витой пары

Клещи для обжима витой пары предусмотрены на 8 или 4 жилы, используются для вставки проводов в коннектор. К примеру, витая пара используется при подключении кабеля для скоростного интернет-соединения.

Обжим гидравлическим инструментом

Клещи для обжима с гидравлическим механизмом предназначены для опрессовки кабеля с большим диаметром более 120 кв. мм в промышленных целях. Гидравлические пресс клещи для опрессовки схожи с кусачками или плоскогубцами, где ручки в виде рычагов приводят в движение обжимные губки для придания требуемой конфигурации пластиковому разъему. В результате обеспечивается плотное безопасное соединение.

Благодаря наличию гидравлического механизма существенно сокращается усилие для приведения инструмента в действие. Появляется возможность зажатия разъема за несколько подходов, постепенно увеличивая усилие. Большинство профессиональных инструментов оснащены гидравлическим механизмом.

Как правильно работать обжимными клещами

Сваривание электропроводки

Самостоятельное овладение опрессовочными клещами первоначально может сопровождаться созданием некачественного соединения гильзы или наконечника с проводом. Нередко бывает, что с виду надёжно выполненный обжим скрывает плохой контакт. Это может происходить по двум причинам.

Если не выдерживается форма клемм

Несовпадение размера наконечника или гильзы с проёмом между губками матриц может вызвать перекос сдавливаемого элемента. Прежде, чем приступить к обжимке, следует примерить наконечник к проёму в клещах

Также важно плотное вхождение оголённого конца провода в отверстия хвостовика или гильзы

Пучок проводков или одиночная жила должна входить в соединительный элемент с лёгкой натяжкой. Если возникают какие-либо сомнения в надёжности крепления, стоит потренироваться на отдельных отрезках кабеля. После обжима усилием рук нужно проверить прочность соединения. При малейшем люфте обжим следует забраковать и возобновить опрессовку с другим концевиком.

Чрезмерный зажим может повредить жилы внутри гильзы. В сопроводительной документации клещей для обжима обычно указывают размеры поперечного сечения наконечников непосредственно для каждого проёма клещей. Следует избегать применения разъёмов из мягких металлических сплавов. Со временем наконечник может потерять прочность, и контакт станет ненадёжным.

Скручивание многожильных проводов перед обжимом

Ошибка может совершиться по привычке скручивания жил, которую производят перед изолированием или пайкой ручных соединений. Так делать категорически нельзя.

Проверить пагубность скрутки можно простым способом. Стоит сжать плоскогубцами скрутку многожильных кабелей, чтобы убедиться в деформации и повреждении целостности проводков.

Если при снятии изоляции с монтажного участка кабеля обнаруживаются скрученные жилы, то их надо распрямить. Только после этого жилы вставляют в проём наконечника или гильзы.

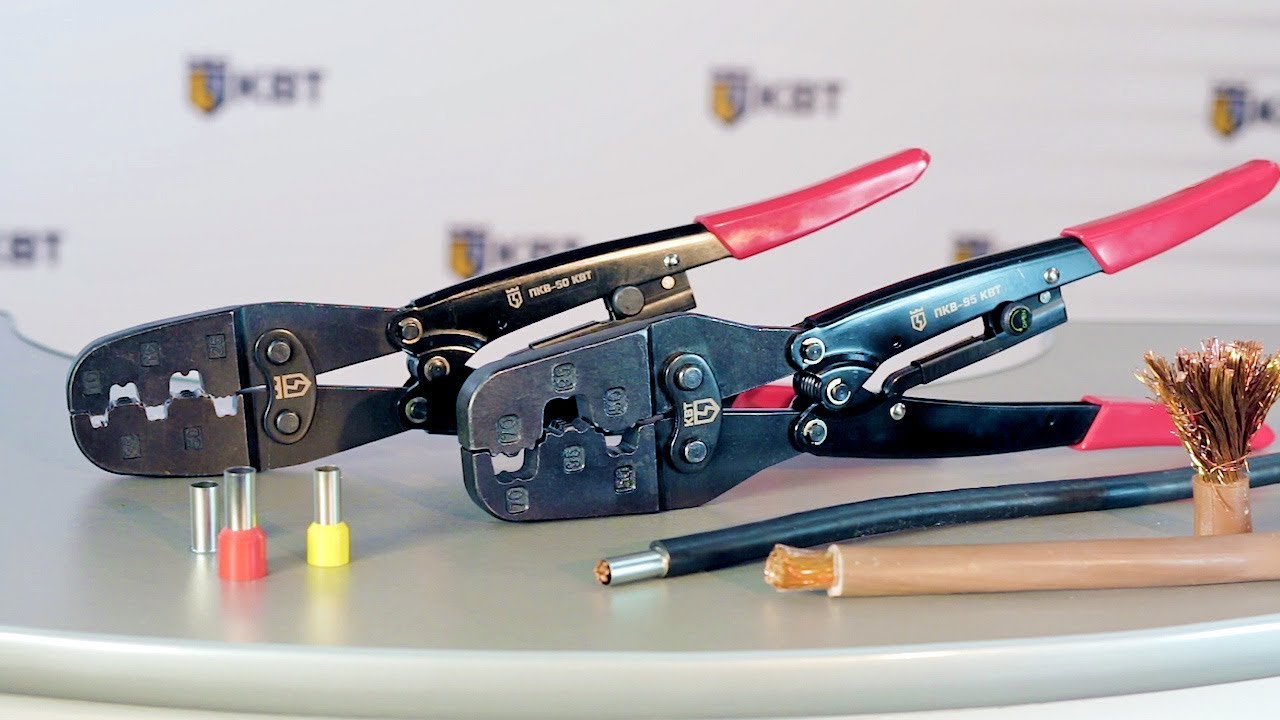

Пресс-клещи CTF в наборе от фирмы КТВ

Данный набор также укомплектован пятью матрицами. Однако в этом инструменте отсутствует быстросъемный механизм. Все замены выполняются с помощью шестигранного ключа, поэтому времени на смену матрицы тратится даже больше, чем на само обжатие. Отсутствие данной функции является серьезным недостатком такого кримпера, особенно при больших объемах работ, когда необходимо обжать множество проводников с разными сечениями и типоразмерами.

Неудобство ручной замены матриц компенсируется возможностью их параллельного смыкания. В этом заключается основное преимущество модели CTF от других таких же инструментов. Обычные пресс-клещи обжимают наконечники постепенно, начиная с края, постепенно переходя на центр и заканчивая другим краем. Конструкция CTF предполагает параллельное смыкание губок сверху вниз, в результате получается равномерное и одновременное обжатие сразу всего наконечника.

Иногда, несмотря на правильный выбор наконечника и матрицы, происходит слабое и некачественное обжатие. Это связано с нарушениями требований ГОСТа на предприятии-изготовителе, и сечение провода оказывается меньше, чем должно быть на самом деле.

Изделие CTF также оборудовано храповым механизмом и возможностью регулировки усилия при сжатии. Новые пресс-клещи не требуют каких-либо регулировок, поскольку они уже выставлены в заводских условиях. В дальнейшем продолжительная эксплуатация постепенно приводит к образованию к их ослаблению и люфту. Отрегулировать инструмент возможно специальным эксцентриком. С этой целью стопорный винт откручивается, и звездочка крутится в нужную сторону. Для увеличения схождения матриц – в плюсовую, для уменьшения – в минусовую.

Кримпер для НШВИ наконечников — обзор инструмента

Данный кримпер называется HSC8 6-4 MINI-TYPE SELF-ADJUSTABLE и позволяет опрессовывать наконечники сечением от 0.25 мм до 6 мм. SELF-ADJUSTABLE переводится как саморегулируемые. Имеет следующий внешний вид.

Приобрел данный инструмент на торговой площадке Алиэкспресс. Ссылка на данный кримпер будет в описании под видео на канале Ютуб. Предназначен кримпер HSC8 6 для обжима штыревых наконечников типа НШВИ или НШВ. Никакие другие наконечники типа кольцевые, втулочные или коннекторы вы им не обожмете.

Эта «обжимка» хороший помощник при электромонтажных работах и сборке щитков. С ее помощью любой электрик без труда сможет выполнить опрессовку гибких многопроволочных жил проводов и кабелей при подключении розеток, выключателей, светильников, различных клеммников, автоматических выключателей и УЗО. В общем, любое устройство к которому подключаются многожильный провод.

Также кримпер для обжима наконечников HSC8 6 может обжимать не только одинарные, но и двойные наконечники. Очень удобно использовать его и в плане того что размер губок настраивается автоматически, то есть не нужно менять матрицы (рабочие губки) во время работы.

Например собираете Вы электрический щиток, необходимо обжать многожильный провод наконечником 2.5 мм2, и тут же другой провод наконечником 6 мм2. Имеются одни рабочие губки которые обжимают разного сечения наконечники от 0.25 до 6 мм2. Настройка губок выполняется автоматически.

Нужно отметить что крайнее сечение наконечника который может обжать кримпер HSC8 — 6 мм2. Хоть я и упомянул то что им можно обжимать двойные наконечники но только не двойной 6 мм2. Внешнее сечение двойного НШВИ(2) 6 мм2 равносильно 10 мм2, а это уже запредельные.

Двойные 4 мм2, 2.5 мм2, 1.5 мм2 обжимает без проблем. Двойной на 6 мм2 просто не влезет в матрицу.

Имеет компактный внешний вид и хорошо лежит в руке. Рукоятки изготовлены из качественного плотного пластика, не выскакивают при работе. Рукоятки имеют длину 11 см что позволяет без проблем работать кримпером одной рукой. Общая длина 18 см. Сам корпус выполнен из стали толщиной порядка 2 мм.

Кримпер HSC8 6 оснащен храповым механизмом, который обеспечивает полный цикл опрессовки, а также блокирует рукоятки при обратном ходе, что дает дополнительное удобство при обжиме наконечников. С помощью блокировки риск «недоопрессовать» наконечник из-за вины человека сводится к нулю.

Возврат ручек в исходное положение и готовность к следующей опрессовки осуществляется с помощью установленной внутри пружины.

Рабочих сегмента в матрице четыре, поэтому обжим выполняется квадратом. Все рабочие детали рукоятки, храповой механизм и матрица имеют шарнирное соединение между собой.

Если в процессе работы Вы случайно выбрали не тот наконечник или провод, либо просто хотите завершить опрессовку но уже начали сжимать рукоятки то разблокировать храповой механизм можно с помощью специального рычага.

Также данная модель имеет функцию регулировки прижимного усилия губок (сегментов). Вес данного инструмента составляет примерно 550 гр.

Для чего используют

Независимо от размеров губки, гильзовых частей, кримпер применяют для решения двух основных задач:

  • подготовка токоведущих жил в целях их крепления внутри клемм розеток, выключателей, других электроприборов;
  • соединение набора проводков друг с другом.

В первой схеме опрессовка будет оправданной в случае применения многожильных проводков. При зажатии изделий в контактные клеммы без предварительной подготовки со временем под влиянием тока жилки утрясутся, между ними возникнет свободное пространство, контакт ухудшится.

Важно! В целях прокладки силовой проводки рекомендуется применять одножильные проводы, но благодаря использованию обжима наконечников, требование не является строгим. Пресс-клещи на магазинной витрине в заводской оригинальной упаковке. Пресс-клещи на магазинной витрине в заводской оригинальной упаковке

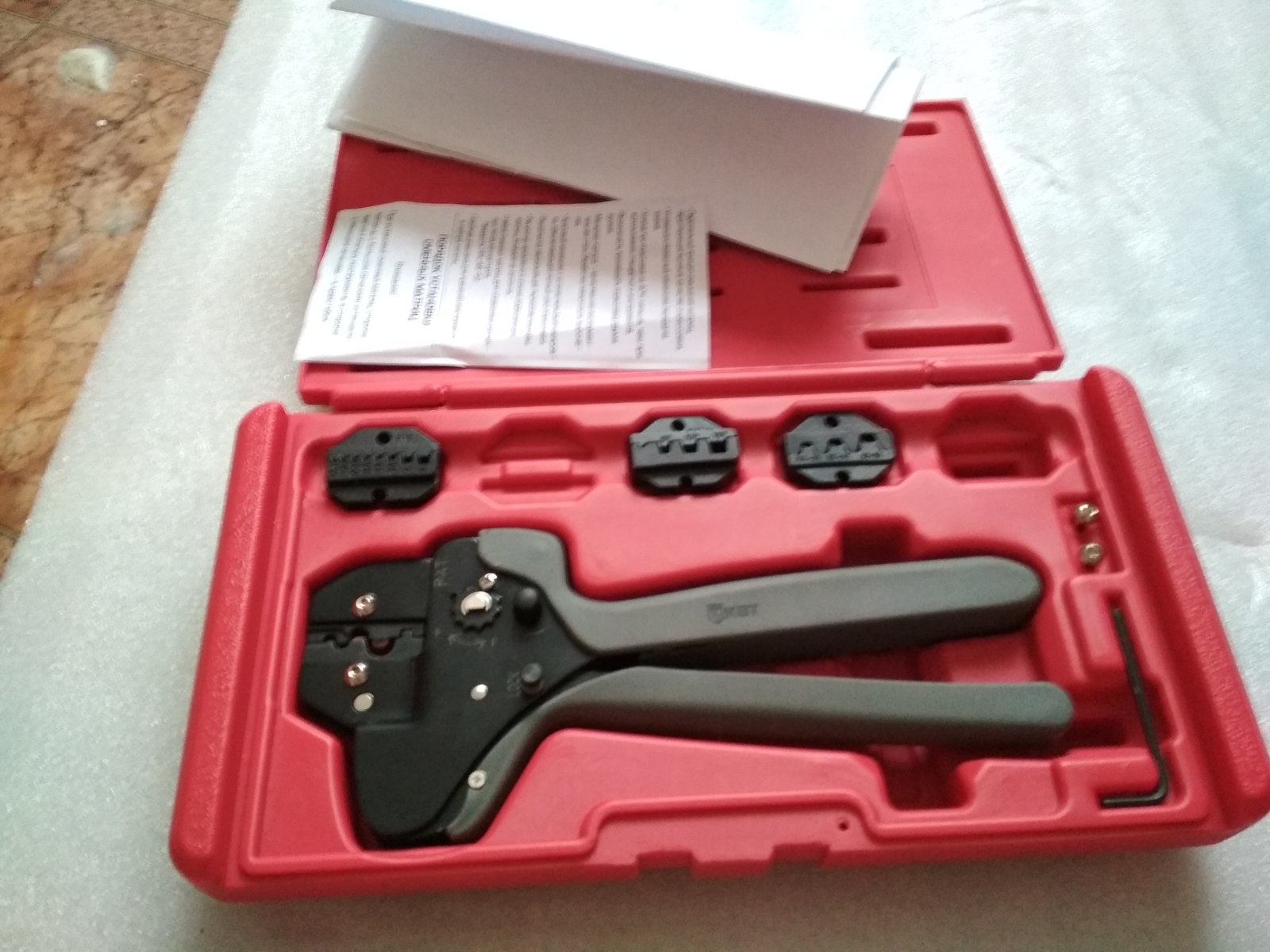

Пресс-клещи на магазинной витрине в заводской оригинальной упаковке

Незаменима опрессовка для обработки кабелей значительного сечения. В данном случае получить качественное соединение можно только с применением специального обжимного пресса. Главное преимущество крепления состоит в том, что после выполнения прессовки внутрь гильзы не будет попадать воздух. Соединение выход герметичным. Метод подходит для работы с алюминием и медью.

Обжатие проводов

В ассортименте крепежа пресс для обжатия проводов выделяется в отдельную категорию. Главное преимущество решения — воздух внутрь гильз проникать не будет. Метод гарантирует надежное соединение жил их разных материалов.

Обжимка кабелей для компьютера

Отдельный тип кримперов, предназначенный для обжима кабелей типа «витая пара». По принципу действия инструмент похож на двухгубочные клещи, но матрицы приспособлены под взаимодействие с компьютерными, телефонными штекерами. Ручной инструмент выбирают для конкретного типа задач. Учитывать, что именно будет делать инструмент, при покупке обязательно.

Пресс-клещи ручного типа — распаковка коробки

Наконечники кабелей большого сечения

Без пресс клещей для наконечников невозможен качественный электромонтаж. Поскольку обжимной кримпер есть не всегда, мастера прибегают к разным хитростям. Так можно прибегать к лужению многожильных проводов — способу качественному и эффективному, но пригодному не всегда.

Плоскогубцы для работы с изолированными кабельными материалами применять тоже можно, хотя это удобно не всегда. Суть методики состоит в надкусывании режущей кромкой плоскогубцев наконечника с проводком. Так создается набор вмятин по длине изделия. Минус метода — во время обжимки можно повредить кабельные жилы.

Важно! Приобретать дорогостоящий инструмент необязательно, можно остановиться на надежном кримпере с приемлемым соотношением цены и качества. Сегодня достаточно многофункциональных качественных приборов. Клещи для ручной опрессовки на столе

Клещи для ручной опрессовки на столе

Устройство и характеристики

Кримпер представляет собой клещи с особой конструкцией губок, чаще всего соединенных посредством шарнирного механизма.

На внутренней части губок находятся так называемые матрицы – выемки под определенный размер обжимных коннекторов или втулок.

При смыкании рукоятей губки сводятся либо через шарнир, как, например, у плоскогубцев, либо же смыкаются параллельно друг относительно друга.

Если говорить о сочленении двух проводов между собой, кримпером обжимают специальные втулки, для проведения других видов работ предназначены специализированные кримперы для разъемов, с ними используют наконечники разных типов:

  • Цилиндрические – так называемые втулочные (или гильзы). Используют для установки концов многожильного провода, очищенных от изоляции, в клеммную колодку винтового типа. Такие коннекторы обеспечивают целостность провода, предотвращая какие-либо его повреждения, а также обрыв.
  • Петлевые – предназначены для монтажа концов многожильных проводов в винтовые клеммники. Это наконечники типа “О”, так как одна их сторона представляет собой плоскую площадку с отверстием, в которую и ввинчивается винт клеммника, который предварительно полностью выкручивается.
  • Вилочные – аналогичны предыдущему варианту с той разницей, что площадка имеет не отверстие, а прорезь. Для установки требуется лишь ослабить винт клеммника. Это так называемый тип наконечника “U”.
  • Ножевые – предназначены для монтажа провода в ножевой разъем, который часто встречается в различных элементах силовой электроники и электрике автомобиля. Подобный тип соединения довольно надежный, не смотря на свою низкую себестоимость.
  • Специальные – наконечники уникальных форм, предназначенные для монтажа проводов в соответствующие им разъемы.
  • Соединительных гильз – как раз те самые обжимные втулки, которыми соединяются между собой два или более конца отдельных проводов.

Следующие типы коннекторов обеспечивают исключительное удобство проведения монтажных работ:

  • Особенность штифтовых вариантов – возможность подключения проводов к выводам электрических устройств, где ширина контактной клеммы ограничена. Рабочий конец выполнен в виде плоскости с завернутыми краями, образующей прямоугольник.
  • Флажковые экземпляры, в отличие от предыдущего варианта конец плоский, не редко имеет отверстие малого диаметра.
  • Кольцевые – их рабочая часть выполнена в виде металлического плоского кольца.
  • Крючкообразные модели имеют схожесть с кольцевыми, но кольцо имеет разомкнутый вид (с прорезью под винт).

Также существуют менее распространенные коннекторы иной формы.

Материал

Материалом для рабочей части кримперов обычно служит окрашенная сталь, иногда улучшенная, имеющая индуктивно закаленную рабочую кромку, защищенную от коррозии.

Для удобства продолжительной работы практически весь подобный инструмент оснащен покрытыми пластиком рукоятями, иногда с прорезиненными элементами.

Это не только обеспечивает комфортное удержание инструмента, но и предотвращает ладони от повреждений при прикладывании чрезмерных усилий.

Форма

Внешне кримпер напоминает плоскогубцы с мощными губками.

Иногда головная часть (головка) имеет изогнутую или круглую форму, что снижает нагрузку на запястье в процессе работы.

Чисто визуально кримпер может быть схож с бокорезами, клещами и даже садовыми ножницами.

Размеры

Длина крипмпера, в зависимости от назначения и конкретной модели, обычно составляет 175 – 210 мм. Вес кримпера в пределах 0,25 – 1 кг.

ГОСТ

Для самих кримперов ГОСТ не разработан, при этом буквально все типы наконечников, с которыми работает данный инструмент, стандартизированы.

Это значит, что матрицы кримперов также изготавливают в соответствие со стандартами наконечников.

Так наиболее «ходовыми» считаются следующие ГОСТы:

  • Для кабельных наконечников это ГОСТ 23981-80 и 9581-80;
  • Для кабельных гильз это ГОСТ 23469.0-81, 23469.2-79 и 23469.3-79;
  • Для кабельных штифтовых наконечников это ГОСТ 23598-79 и 22002.5-76;
  • Для кабельных кольцевых наконечников разработан ГОСТ 9688-82.

Маркировка

Некоторые производители наконечников гильз маркируют их определенным цветом, который также присваивается (в виде отметок) соответствующим матрицам кримперов.

Существует более точная маркировка в виде буквенно-цифровых обозначений типов коннекторов, с которыми способен работать кримпер.

Она наносится непосредственно на матрицу кримпера напротив соответствующего гнезда.

Так, например, обозначение 6Р указывает, что инструмент подходит для обжимки телефонного кабеля 6Р, известного также как RJ-11. Разъем 8Р предназначен для работы с сетевым кабелем 8Р8С (RJ-45).
