Кабели слабых токов: слаботочная сеть квартиры и дома

Для чего они необходимы?

Применение слаботочных сетей дает возможность осуществить следующее:

• принимать, а также распределять как эфирное, так и спутниковое телевидение • обеспечивать доступ к телефонной связи • нормализовать работу и предоставить доступ к интернету • выполнить оформление сетей проводного вещания • добиться эффективного функционирования охранно-пожарных систем, а также систем оповещения и сигнализации • получить доступ к различным объектам • автоматизировать учет системы управления всевозможными энергетическими ресурсами • обеспечить корректную работу локально-вычислительных сетей • добиться взаимодействия между переговорными устройствами • получить полноценное структурирование кабельных систем

Прежде чем осуществить установку слаботочных сетей, необходимо знать, что изначально организовывается полноценный проект будущей сети, в том числе определяется будущее размещение щита, розеток, реле и прочих устройств, входящих в систему. В процессе прокладки кабелей монтажники осуществляют все работы в полном соответствии со специализированными правилами и принятыми стандартами. Сама установка слаботочных сетей состоит из проведения телефонных, компьютерных или телевизионных линий, монтажа специализированных информационных розеток и других средств коммуникации, домофонов, приборов видеонаблюдения, охранно-пожарных сигнализаций и прочего оборудования.

Существуют определенные рекомендации, которых необходимо обязательно придерживаться, монтируя слаботочные сети. Они состоят в следующем:

  1. Соблюдение минимального расстояния, на котором следует разместить силовые и слаботочные кабеля, проложенные провода
  2. Расстояние между линиями сети интернет и специализированными силовыми кабелями должно быть не меньше 0,3 м
  3. Нельзя заводить слаботочные кабели в стояк, где находятся другие электрические кабеля
  4. Категорически запрещается сращивать провода. Монтаж осуществляется только при использовании цельного кабеля
  5. Если провода телефонной коммуникации прокладываются в определенном направлении, они размещаются параллельно, плотно прижимаясь друг к другу
  6. При наличии открытой проводки минимальное расстояние, на котором необходимо расположить кабеля телефонной сети, составляет от 15 мм и более (при длине 10м)
  7. Распределительная коробка размещается на стене, но только не над дверями, окнами или другими проемами
  8. Наименьшее расстояние, которое допускается при установке распределительной коробки на стене, составляет 300 мм относительно потолка
  9. Кабели различной емкости при пересечении между собой должны прилегать к стене или огибать ее сверху или снизу (это зависит от емкости проводов)
  10. Обязательно необходимо предусмотреть надежную защиту кабелей. Особенно это относится к наружным слаботочным сетям, устанавливающимся непосредственно под окнами или водосточными трубами
  11. Следует позаботиться о заземлении, используя для этого специальные шины, составляющиеся из хорошо изолированных медных проводников
  12. При открытой прокладке слаботочных сетей для телефонной коммуникации кабеля должны размещаться на расстоянии не менее 200 мм от пола и 150 мм от потолка
  13. При закрытом способе прокладки провода могут располагаться на любой высоте, которая покажется удобной
  14. Ели по линиям передаются всевозможные оцифрованные сигналы, слаботочные электрические сети можно разместить по стенам в штробах, ПВХ-рукавах в фальшполе либо стяжке полов. Кроме того, допускается подвешенное состояние над фальшпотолком

Материалы для слаботочной проводки в квартире, доме

Чтобы выполнить полноценную прокладку компьютерной, телевизионной либо телефонной сети, применяются различные виды проводов. Для монтажа компьютерных слаботочных систем и сети используются кабели, выполненные из меди. Они представлены в качестве формата «витая пара». Что касается принадлежности к классу, их стоит отнести к В и Е соответственно. Также встречаются специализированные волоконно-оптические провода. Если необходимо прокладывать телефонные сети, в данной ситуации достаточно воспользоваться стандартными слаботочными кабелями 3-й категории.

Слаботочные сети, виды проводов

Стоит отметить, что для выполнения монтажа слаботочных сетей следует использовать электрические провода. Через них можно осуществлять передачу данных, что достигается при наличии тактовой частоты до 1 МГц. Применение оптических кабелей зачастую наблюдается в случае необходимости укладки магистральных сетей. Это объясняется тем, что в данном случае существует надобность в довольно высокой скорости передачи данных. Что касается марки кабеля, она изначально указана в схеме монтажа.

Снижение электрических помех

Для снижения электрических наводок в кабеле квартиры (дома) нужно:

  • Снизить антенный эффект можно снижая высоту прокладки кабеля
  • Использовать экранированные кабели
  • Использовать конечные кабели соединений с ферритовыми кольцами
  • Ставить чувствительные приборы ближе к полу

В конце стоит еще раз напомнить, что не имеется определенных знаний в области проводки проводов, ни в коем случае не нужно браться за выполнение подобных работ. Лучше доверить эту процедуру профессионалам, которые обладают большим опытом. Им стоит доверить все работы, начиная от выбора проводов и заканчивая дальнейшим монтажом системы. Также высококвалифицированные специалисты смогут заняться обслуживанием слаботочных сетей. Ведь они уже на протяжении нескольких лет профессионально работают в этой сфере и знают основные нюансы и тонкости осуществления данных работ. Только так можно добиться полной безопасности и надежности.

Медные или алюминиевые?

Опять же, этот вопрос часто задают люди, которые не имеют никакого отношения к электромонтажу и не знают ПУЭ (правила устройства электроустановок). Если не углубляться в детали, то ответ будет единственным и очевидным: медные. Однако, провода с алюминиевыми жилами все еще используют. Главная причина – их низкая стоимость. А вот нужно ли экономить на этом, вопрос более интересный.

Рассмотрим основные недостатки алюминия:

  • Более низкая проводимость (поэтому при аналогичных показателях проводимости тока сечение у алюминиевых проводов и кабелей будет больше);
  • Низкая прочность, нельзя многократно изгибать;
  • Подверженность быстрому окислению, как следствие – маленький срок службы.

А из преимуществ, напомним, только низкая цена. Но в итоге, если говорить об экономии, далеко не факт, что алюминиевые провода будут дешевле, так как у медных больше срок службы. И если говорить о долгосрочной перспективе, то медь оказывается выгоднее. Она в любом случае надежнее, поэтому выбирать стоит только медные провода.

Также важно помнить, что значение имеет не только выбор правильного провода и кабеля, но и его качественный монтаж. Это вопрос не только срока службы, но и безопасности

Если делать электропроводку правильно и с соблюдением всех норм, то она может прослужить десятки лет. Поэтому если у вас совсем нет опыта, то выбрать и купить провода вы можете самостоятельно, но вот доверить их прокладку лучше профессионалам. Это тот случай, когда экономить не стоит.

Что еще важно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже:

При сборке электрощита маркировать группы электропроводки нужно следующим образом: провод на входе помечается как L, а на выходе – Гр (указывает, что это группы). После буквы указывается, какой номер группы и номер линии.

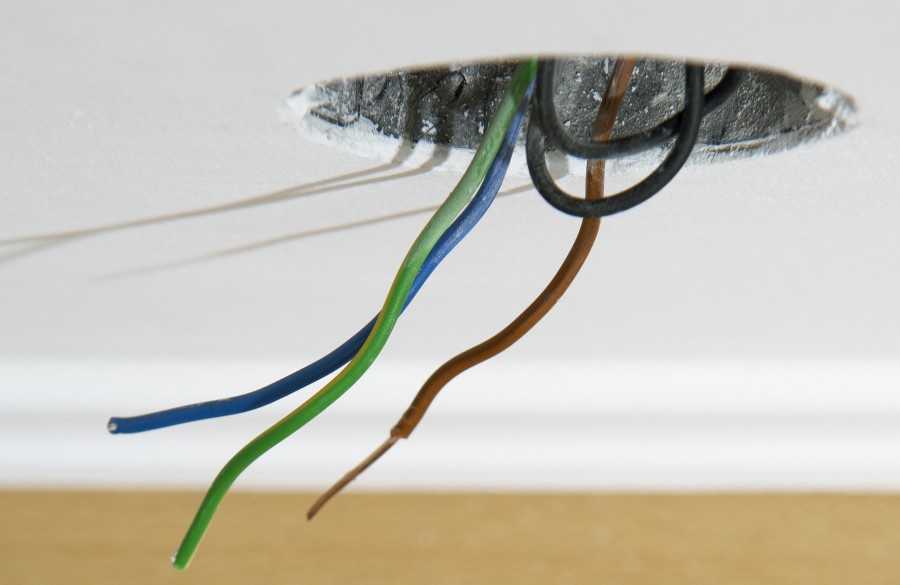

Также во время маркировки важно учитывать все цветовые различия, чтобы не возникло аварийной ситуации. Если же открыв шкаф, никакого обозначения не было обнаружено, то необходимо при помощи пробника определить, где какой провод находиться

О том, как пользоваться индикаторной отверткой для определения фазы и нуля, мы рассказывали в соответствующей статье. Так как это займет много времени, то при проверке лучше оставить метки, чтобы другому электрику, который будет осуществлять ремонт или обслуживание было понятно, где какой провод.

Виды слаботочных систем

В перечень входят бытовые и промышленные модули. Они базируются как на портативных компонентах, так и сочетаются между собой. Главное отличие коммерческой слаботочки от бытовой в ее масштабе и назначении– они крупнее и применяются не для личных целей:

  • Интернет-линии. Даже с развитием беспроводных технологий, самым надежным считается кабельное соединение. Технология востребована как в частной жизни, так и для обеспечения работоспособности крупных предприятий, муниципалитетов;
  • домофоны. Монтируются в многоквартирных строениях, позволяют отсеивать нежелательных посетителей и гостей, не спускаясь в подъезд;
  • телефонная сеть. Чаще всего применяется в частном жилье и офисных зданиях для подсоединения интернета посредством сетевого коммутатора и телефона;
  • аппараты наблюдения, регистрации и контроля. Монтируются как в организациях, так и оснащаются такими системами дома, уличные жилые массивы и целые поселки;
  • охранные и пожарные сигнализации. Считаются одной из самых сложных, включают в себя аппараты для видеонаблюдения, сенсорные датчики, оповещатели. Могут функционировать отдельно и «сообща»;
  • телевидение. В группу входят модели для подключения антенны к аналоговым, спутниковым каналам, запитки одного источника сигнала и раздачи его в другие комнаты объекта;
  • вычислительные и локальные сети. Это различные электронные устройства для предприятий, торговли и других коммерческих образований. Бывают с разной конфигурацией связей – кольцевой, шинной, а также «звездочной», управляются системным администратором;
  • многофункциональные комплексы с включением нескольких аппаратов.

Также в список входят модульные приспособления, которые автоматизируют вентиляцию, водоснабжение, кондиционирование, отопление, различные стереосистемы, домашние кинотеатры, музыкальные установки.
Среди небытовых установок существуют общие, а также внутрипроизводственные – для оповещения сотрудников.

Такие модели устанавливаются в жилых коттеджах, квартирах, офисах, коммерческих и производственных учреждениях, на открытых площадках и в закрытых объектах. Их эксплуатация гарантирует комфорт и безопасность проживания, предотвращает проникновение злоумышленников, своевременно оповещает об опасности.

К компонентам слаботочки относят узлы, сегменты, магистрали, повторители, сетевые концентраторы, мосты, роутеры, коммутаторы, сетевые интерфейсные карты, а также другие устройства и аппараты, которые обеспечивают полноценный функционал.

Типы кабелей связи

Кабели слабых токов подразделяются по следующим признакам:

  • По конструкции;
  • По передаваемым частотам;
  • По области применения;
  • По способу прокладки.

Деление кабелей слабых токов по конструкции

По конструкции кабели связи подразделяются на симметричные и коаксиальные.

Симметричные кабели связи

Симметричные кабели связи представляют собой однопроволочные изолированные медные жилы, объединенные в пары. Каждая пара симметричного кабеля скручена и называется витая пара. Отсюда второе, более распространенное название симметричного слаботочного кабеля, это кабель витая пара.

Сечение жил кабеля витая пара колеблется от 0,3 до 1,6мм. Каждая жила всех пар входящих в кабель имеет свой цвет. Это облегчает монтаж кабелей связи. При работе с витой парой нужно понимать, что каждая витая пара должна образовывать одну электрическую цепь.

Ярким представителем симметричного кабеля в квартире и доме, является кабель для телефона и кабель для компьютера (витая пара).


Кабель Витая пара

Коаксиальные кабели связи

Коаксиальный кабель связи, в отличие от симметричного кабеля, передает информацию в одну сторону. Ярким представителем коаксиального кабеля в квартире и доме, является кабель телевизионной антенны.


Кабель телевизионной антенны РК-75

  • Траншейные;
  • Подземные;
  • Подвесные (для опор);
  • Воздушные;
  • Подводные (морские и речные).

Определение и виды слаботочных сетей

Слаботочные системы это совокупность проводников и приборов, использующих электрический ток низкого напряжения. Такие сети не опасны для жизни человека, ведь, в отличие от силовых сетей, по ним проходит электричество напряжением до 24 вольт. Ещё одно название слаботочных систем — информационные.

Существует 2 вида слаботочных сетей . Они различаются по масштабности и сфере применения:

Бытовые системы

Их использование ограничивается одним домом. К такой сети подключаются предметы ежедневного использования, передающие разного рода информацию: звуковую, визуальную или другую. К бытовым слаботочным сетям относятся:

Коммерческие системы

Такая сеть зачастую используется в офисах и прочих учреждениях, обеспечивая большую площадь и множество людей информационными технологиями. Её существование помогает вести слаженную и согласованную деятельность всему коллективу, быстро и надёжно передавая и получая информацию как в одном здании, так и за его пределами. Коммерческие слаботочные сети обеспечивают работу таких устройств:

  • локальные компьютерные сети;
  • интернет;
  • телефонные коммуникации;
  • видеонаблюдение с использованием различных видов камер и разного их количества;
  • охранная и пожарная сигнализации;
  • автоматизированный учёт энергоресурсов;
  • переговорные устройства;
  • пропускные системы (шлагбаумы, считыватели карт доступа и пр.);
  • некоторые другие структуризированные кабельные системы.

Эти виды слаботочных систем довольно условные, так как связаны исключительно с размерами и потребителем сети, хотя определённые их элементы могут быть использованы как в одном, так и в другом случае.

Преимущества слаботочных систем

  • Оптимизация обмена информацией и контроля.
  • Длительный срок эксплуатации.
  • Простота обслуживания.
  • Возможность внесения изменений и подключения новых устройств к уже существующей системе.
  • Экономия средств.

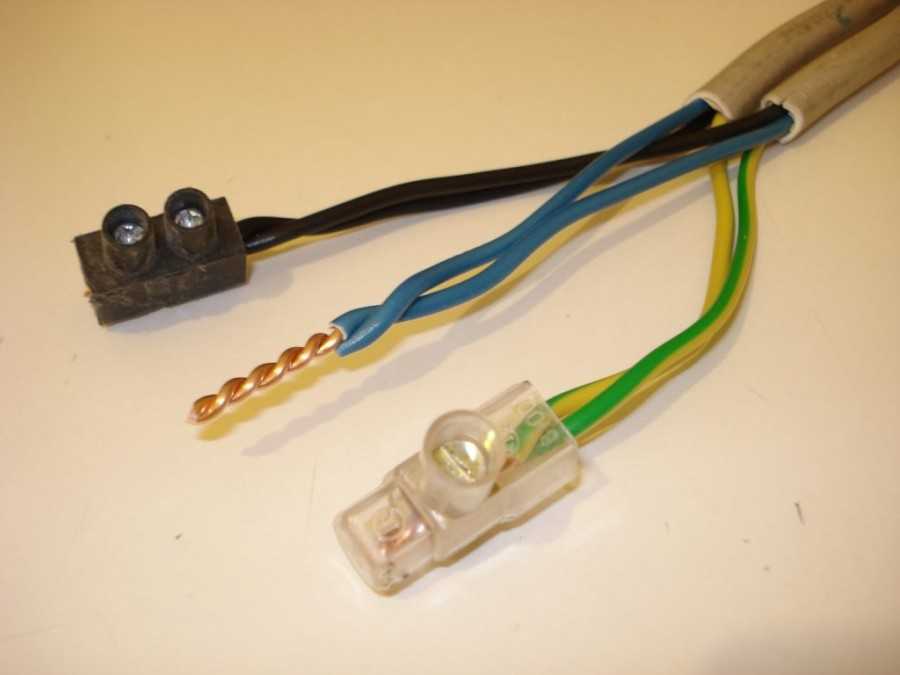

Ростехнадзор разъясняет: Совместная прокладка кабелей, соединение разных сечений

Вопрос от 19.01.2018:

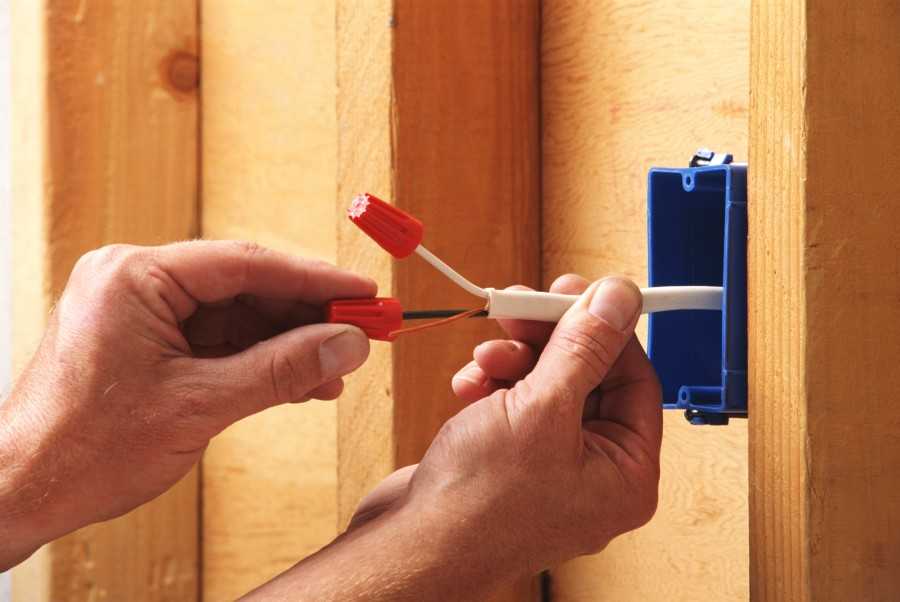

Ответ: Управление рассмотрело обращение от 12.01.2018 № 25/3-ог и разъяснило, что соединение электропроводов следует выполнять в соответствии с ГОСТ 10434-82 «Соединения контактные электрические». Решения по способам (вариантам) соединения для жил электропроводов, кабелей могут быть отражены в проектной документации.

Вопрос:

Ответ: Специалисты Управления государственного строительного надзора Ростехнадзора ответили на данный вопрос.

Сведения о совместной прокладке кабелей приведены, в частности, в перечисленных ниже документах.

В соответствии с п. 2.1.15 Правил устройства электроустановок (далее – ПУЭ) (шестое издание) в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

  1. Всех цепей одного агрегата.
  2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.
  3. Цепей, питающих сложный светильник.
  4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.
  5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Согласно п. 2.1.16 ПУЭ в одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1 ПУЭ). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.

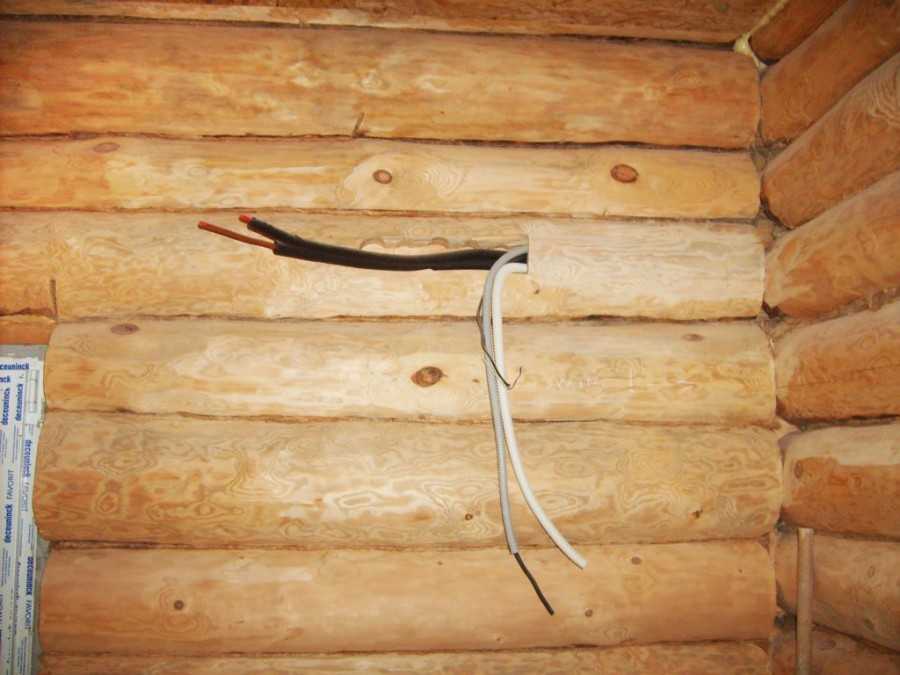

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.

Пассивное сетевое оборудование

  • Набор соединительных кабелей, в который входит волоконно-оптический кабель и витая пара.
  • Соединительные компоненты, а также коммутационный шнур, предназначенный для подключения различных устройств друг к другу.
  • Коммутационные панели, включая кросс-панели для разводки кабеля и непосредственной фиксации кроссовых блоков, а также патч-панель, предназначенную для разводки в стойке и шкафу сигнальной проводки.
  • Кабельные, а также панельные разъемы для передачи сигнала. Использование этих элементов встречается также в коммутационных панелях, и в зависимости от того, какое присутствует количество контактов, все типы таких устройств подразделяются на двухконтактные и трехконтактные.
  • Информационные розетки, оснащенные модульными разъемами и предназначенные для того, чтобы устанавливаться в кабельные каналы.
  • Модульные гнезда, которые применяются для формирования кабельных сетей, а также комплектации телекоммуникационных розеток. Данные гнезда включены в состав модульных панелей и розеток. Для того чтобы подключить активное оборудование, применяется технология врезного контакта через изоляцию, при этом в зависимости от используемого кабеля могут применяться гнезда различных категорий.

Виды используемых кабелей

Перед прокладкой линии выбирается тип слаботочного кабеля – учитывается его функциональное назначение. Марка указывается в монтажной схеме. В случае с цифровой передачей данных и трансляцией телевизионных сигналов находит применение коаксиальный кабель. Для передачи цифровых/аналоговых сигналов используются витые пары, а дискретных – многожильные, экранированные провода.

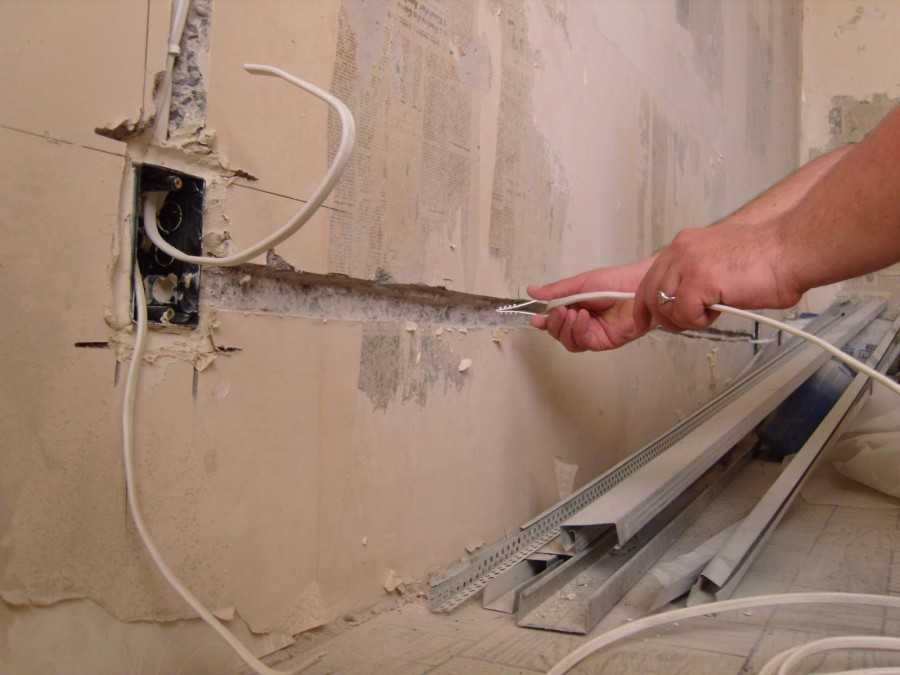

Прокладка слаботочных кабелей в помещениях чаще всего осуществляется скрытым образом – короба не только обеспечивают защиту, но и повышают эстетику. При отсутствии риска повреждения провода могут быть протянуты вдоль стен без использования защитного короба (открытый способ). Вне помещения прокладка осуществляется под землей (наиболее защищенный, но достаточно трудоемкий способ) или по воздуху (провода не требуют прокладывания траншей, но они слабо защищены от погодных факторов).

Как прокладывать силовой кабель

Силовые кабели используют для передачи трехфазного тока от объектов коммунальных служб и промышленных предприятий к конечным потребителям электроэнергии. Современные решения помогают оптимизировать масштабы электросетей и сократить использование воздушных линий прошлого поколения. Изоляция провода прошитым полиэтиленом и жилкование алюминием помогают увеличить эксплуатационный срок электросетей.

Методы укладки силового кабеля

  • открытый,
  • скрытый: в траншеях, по трубам, бестраншейный,
  • в лотках.

Выбирают способ размещения электросети исходя из задач проекта, особенностей внешней среды и бюджета. Для каждого метода правилами устройства электроустановок (ПУЭ) предусмотрены рекомендуемые материалы и регламент проведения работ.

Открытый способ

При монтаже открытого типа используют опоры, например, стальные стойки. Открытая прокладка может проводиться как вручную, так и при помощи системы рычагов: все зависит от веса силового кабеля. Тяжелый кабель перемещают с помощью лебедки и роликовой системы, легкие — разворачивают руками, а потом раскладывают на точках опоры. Опорные конструкции должны быть изготовлены из материалов, исключающих окисление.

Для того, чтобы обезопасить небронированный провод в местах жесткого крепления с металлической поверхностью, выбирают эластичные прокладки. Линии электропередач в пластмассовых шлангах или бронированном корпусе ПУЭ разрешает монтировать открытым способом без использования прокладок.

Кабель, проложенный открыто, маркируют в обязательном порядке. На ярлыках маркировки записывают: марку, его сечение, напряжение и наименование линии. Материал для бирок должен выдерживать воздействие воды, солнца и ветра.

Прокладка в траншеях — наименее затратный подход к монтированию силового кабеля. Чтобы защитить электросеть от почвенной коррозии используют провода с оболочкой из кабельной пряжи и стальным бронированием.

Правила устройства электроустановок (ПУЭ) ограничивают количество кабелей в одной траншее (не более 6) и определяют минимальное допустимое расстояние между проводами (100-250 мм). Если в одну траншею укладывают кабели, принадлежащие разным организациям, то расстояние между ними должно составлять не менее 0,5 м.

Зачем делить кабель связи на два?

Есть два основных способа передавать любой электрический сигнал — по одному проводу относительно земли или какой-либо точки с условно нулевым потенциалом, либо по двум проводам, не привязываясь к общим точкам.

При передаче сигнала по двум проводам каждому положительному сигналу в одной жиле соответствует отрицательный сигнал в другой жиле, это называют дифференциальным сигналом.

Так как на проводах в паре напряжения сигналов противоположны, а токи текут в разные стороны, то и электромагнитные поля, порождённые током в каждой из жил, компенсируют друг друга. И даже если возникают помехи, они наводятся на обоих проводах так, что сигнал практически не искажается. Тогда как при передаче несимметричного сигнала помеха может привести к «ложным» единицам и нулям при передаче, что вы и можете видеть на рисунке 1.

Кто изобрёл витую пару

Витая пара обязана своим существованием американскому учёному Александру Бэллу, запатентовавшему в 1876 году телефон, а в 1881 году – витую пару. Изобретение появилось благодаря поиску способов снизить помехи для проведения электричества.

Производители тестировали множество различных материалов. Были испробованы такие комбинации, как провода из медистой стали и фосфористой бронзы. Однако эти материалы работали плохо и не подходили для повсеместного применения.

Отличной проводимостью обладала медь, но производственные технологии того времени не позволяли наделить её достаточной прочностью.

Так продолжалось вплоть до 1877 года, пока изобретатель Томас Дулиттл из штата Коннектикут не разработал процесс создания медной проволки с достаточной прочностью для растяжения. Провода можно было изолировать хлопком, а сам хлопок пропитывался парафином, резиновой смесью или гуттаперчей. К концу 19 века провода скручивались друг с другом, чтобы сократить число появляющихся помех.

Разновидности

Рассмотрим виды проводов и их назначение для внутреннего и внешнего (уличного) проведения электрической сети.  Материалом для изготовления служат медь и алюминий.

Сегодня предпочтение отдается проводам с медными жилами, поскольку у этого металла сопротивление гораздо меньше. Медный провод способен дать больше мощности и пропустить больший ток, чем алюминиевый, несмотря на одинаковость их сечения.

Кроме того, срок службы медного изделия дольше. Однако алюминий более дешевый металл, поэтому относительно недавно он имел широкое распространение при обустройстве проводки в жилых домах.

Основанием для выделения разновидностей служит также количество жил. Выделяют одножильные и многожильные провода. Первые отличаются жесткостью и плохо гнутся, основное направление их использования – создание простой скрытой проводки.

Вторые способны неоднократно сгибаться, обладают высокой степенью мягкости. Используются в качестве шнуров для подключения всего разнообразия бытовых приборов, для создания удлинителей. Подходит для монтажа открытой электропроводки. Главным требованием безопасности для многожильных проводов является наличие двойной оплетки.

Что касается основных видов изоляции проводов, то их несколько: резиновая, ПВХ (самый популярный вариант), бумажная (используется крайне редко) и фторопластовая (самая надежная).

Какие марки проводов не подходят для электропроводки

Характеристики описанных выше проводов оптимально подходят для электропроводки, чего не скажешь, например, о медном проводе ПВ2, который хоть и рассчитан на напряжение до 450-ти вольт (постоянное — до 1000-чи) и частоту 400 герц, как и ППВ, но предназначен для других условий эксплуатации. К таковым относятся места и помещения с перепадами температуры и влажности воздуха, незначительно отличающимися от таковых на открытом воздухе. Плюс состояние провода может значительно ухудшиться без относительно свободного доступа к нему наружного воздуха (допустим монтаж в палатке, прицепе, не оборудованном теплоизоляцией металлическом помещении), это напрямую влияет на электробезопасность.

ПВ2 нельзя использовать там, где может скапливаться влага, даже в небольших количествах.

Очень популярная в быту марка проводов — ШВВП — тоже совершенно не годится на роль общего для всех устройств в квартире звена электросети. Она предназначена для изготовления электрошнуров бытовой техники, удлинителей. Но при этом не обладает достаточными для питания высокомощной электроники техническими характеристиками. Кроме того шнур ШВВП или, к примеру, ПВС не применимы для прокладки в стене и в механическом плане — внешняя изоляция начнет разлагаться уже спустя 4-5 лет.

Подведём итоги

Чтобы снизить количество помех и повысить пропускную способность кабеля, используют дифференциальный сигнал. Для того, чтобы избавиться от внешних и перекрёстных наводок, жилы скручивают с разным шагом. Но это не все методы борьбы с помехами. В кабелях витая пара применяют экранирование фольгой или добавляют как общий для всех жил экран из оплетки медными лужеными жилами, так и индивидуальный экран на каждой жиле (в кабелях категории 7, 7а).

Чем выше категория кабеля, тем больше частота сигнала, соответственно, растет скорость его передачи. Подробнее смотрите в таблице ниже.

Применение витой пары различных категорий
