Защита кабеля от механических повреждений

Открытая электропроводка

Открытая проводка в каркасном доме, как и на любом другом объекте, может быть выполнена тремя следующими способами: полностью открытым кабелем или проводом, электрическим проводником, протянутым через гофрированную трубу или размещенным в огнеупорном пластиковом кабель-канале. Рассмотрим все три варианта отдельно друг от друга.

1. Полностью открытая проводка. В этом варианте разводка выполняется жестким кабелем или проводом в огнеупорной многослойной изоляции. Крепят электрическую проводку специальными электротехническими скобами непосредственно к поверхности конструктивных элементов объекта. Если используется провод с простой однослойной изоляцией, то под него необходимо устанавливать огнеупорную прокладку. Для этого отлично подойдет металлическая или асбестовая полоса. Широко применяемый в прошлом вариант с витым проводом на керамических держателях используется крайне редко, но для создания оригинального интерьера под старину лучше его нет.
2. Электроразводка в гофрированной трубе. Вторым способом электрической разводки сети внутри каркасного строения является укладка кабельных изделий в специальный гофрированный пластиковый или металлический рукав. В основном используется гибкий шланг из пластика. Гофрированная труба изготавливается из жаростойкого полимера в соответствии со стандартами и нормами. Крепление такой проводки к стене или потолку осуществляется при помощи специально разработанных клипс. Вместо гофрированного шланга, часто используются жесткие трубы из полимерного материала, соответствующие требованиям ПУЭ.
3. Разводка в кабель-каналах. Этот способ один из самых популярных у всех категорий потребителей. Электрические провода укладываются в пластиковые огнеупорные короба, которые и называются кабель-каналами. Такой тип изделий состоит из двух разделяющихся частей: монтажной планки на которой крепится провод и верхней закрывающей части. Установка изделий на поверхность стен и потолков требует терпения и некоторых навыков. Применение кабель-каналов дает возможность оперативно менять конфигурацию сети, включая в нее дополнительные элементы: разветкоробки, розетки и выключатели.

К недостаткам всех типов открытой электрической проводки в каркасном домостроении можно отнести следующие факторы: возможность деформации при усыхании древесины, низкая защищенность кабельной продукции от механических повреждений и неэстетичный вид. Правда, все эти недостатки нивелируются низкой стоимостью работ и материалов. Открытая проводка — это самый дешевый способ электрификации каркасных зданий! Владельцу дома каркасного типа который желает сохранить эстетику внутренних помещений, следует выбрать вариант скрытой проводки, если, конечно, позволяют финансовые возможности.

Крепление к стенке

Один из самых надежных и популярных методов крепления – это применение кабельных полок. Сразу стоит отметить, что полки (кронштейны) могут закрепляться прямо к стенке или на стойки. Это значительно повысит их эксплуатационные характеристики.

Главным преимуществом применения их при прокладке трассы на стену – это возможность одновременно поставить несколько параллельных слоев кабельных лотков для отдельной укладки провода. Данным способом специалисты советуют укладывать оптические провода отдельно от медных. Ведь по стандартам их нужно прокладывать по отдельности друг от друга.

Полезный совет! Для установки трассы вертикально лучше применить скобы-кронштейны.

Причины популярности проволочных лотков

В первую очередь, эти лотки отличаются более доступной стоимостью. К преимуществам данных конструкций также нужно отнести и низкую стоимость их установки. Если не касаться материальной составляющей, то преимуществом данного типа лотка также является высокий уровень электромагнитной совместимости. Еще один безусловный плюс – обеспечение качественного охлаждения кабелей. Среди других причин актуальности проволочных лотков следует отметить:

• отсутствие нужды в применении дополнительных дорогих аксессуаров;
• отсутствие пыли на поверхности лотков;
• высокий уровень нагрузочной способности.

Как установить кабельный лоток к стене и потолку? Схема

Что такое кабельный лоток? Это очень важный элемент для прокладки кабелей и проводов. По факту лоток выполняет роль крепёжа для кабеля. По внешнему виду лотки представлены в виде коробов (профилей) с основанием и крышкой. Кроме соединителей, арматура для кабельных лотков включает в себя угловые секции и ответвления, переходы и разъединители, а также X-образные и Т-образные секции.

В соответствии с правилами, кабельные лотки устанавливаются на высоте более чем 2 метра от уровня земли. При выполнении монтажных работ необходимо использовать исключительно резьбовые детали. Если предполагается пересечение кабельного лотка с трубой, то расстояние между ней и опорной конструкцией будет составляет и должно составлять более 5 см. Если же это параллельное расположения – больше 10 см.

Виды

Теперь стоит поговорить про то какие виды лотков бывает и как правильно их выбрать. Основных видов бывает всего 5:

• Простые;
• Парапетные;
• Плинтусные;
• Напольные;
• Карнизные.

Каждый из них подходит под свой тип кабеля и служит его главной опорой. В простом нет ничего особенного, обычный лоток без всяких изысков, однако универсальный, и легок в применении.

Парапетные устанавливаются на ровне рабочего стола и служат как бы рабочим устройством, чем отдельным прибором, имеет два разделителя для проводов, их монтаж производится непосредственно в саму розетку.

Плинтусные, как понятно из названия, данный лоток устанавливается под плинтусом, что делает его монтаж сложнее чем остальные, ведь придется изрядно, помучится, чтобы вставить провода в маленькую щель между бетоном и пластиной. Пожалуй, самый неудобный вид-это напольный, его провода буквально болтаются под ногами, что пол беды, так еще и установка, также не совсем проста в процессе.

И наконец самый популярный вид карнизный. Он является самым востребованным, так как устанавливается не сложно и расположен в удобном для всех месте. Однако стоит учитывать некоторые нюансы при монтаже данного вида.

Заземление проволочных лотков | Проектирование электроснабжения

Заземлению проволочных лотков необходимо уделять особое внимание. Проволочные лотки имеют некоторые особенности по сравнению с листовыми и лестничными лотками

Рассмотрим заземление и применение проволочных лотков с учетом нормативных документов.

Почему стоит применять проволочные лотки?

1. Проволочные лотки дешевле листовых и лестничных лотков.
2. По нагрузочной способности проволочные лотки практически не уступают листовым лоткам.
3. Монтаж проволочных лотков дешевле.
4. Проволочным лоткам не требуются дополнительные дорогостоящие аксессуары.
5. Проволочные лотки обладают хорошей электро-магнитной совместимостью (ЭМС).
6. Проволочные лотки обеспечивают лучшее охлаждение кабелей по сравнению с закрытыми коробами.
7. На проволочных лотках скапливается меньше пыли.

Хочу остановиться на ЭМС проволочных лотков. Проволочные, как и сплошные лотки, обладают хорошей электромагнитной совместимостью за счет создания эффекта «сетки Фарадея», тогда как неметаллические системы (ПВХ-короба) неэффективны против подавления электромагнитных помех. На одном из семинаров говорили, что проволочные лотки по ЭМС даже эффективнее обычных перфорированных и неперфорированных лотков и именно поэтому их повсеместно применяют сотовые операторы.

А сейчас непосредственно про заземление проволочных лотков.

Любые токопроводящие кабельные конструкции должны быть присоединены к системе уравнивания потенциалов. С листовыми и лестничными лотками в этом плане дела обстоят лучше. Дело в том, что у проволочных лотков соединения не обеспечивают нужную проводимость. В связи с этим приходится предусматривать дополнительные меры по их присоединению к системе уравнивания потенциалов.

Например, в каталоге DKC сказано, что присоединять необходимо через каждые 20м, но на семинаре озвучили цифру 10м, поэтому будем исходить из более жестких требований.

Для присоединения проволочных лотков к системе уравнивания потенциалов можно использовать клеммы заземления, как на картинке ниже.

Клеммы заземленя для проволочных лотков

Монтаж выполняется достаточно просто: клемма присоединяется к стенке лотка и через клемму пропускают провод. В точке присоединения провода к клемме заземления необходимо снять изоляцию.

Монтаж заземления проволочных лотков

В качестве провода можно использовать желто-зеленый провод ПВ3.

Как определить сечение проводника заземления проволочного лотка?

Я считаю, что заземление лотков — это дополнительная система уравнивания потенциалов. В связи с этим сечение медного провода должно быть 4мм2.

Согласно ТКП 339-2011 (п.8.7.19) или ПУЭ 7 (п.1.7.83):

К дополнительной системе уравнивания потенциалов следует подключать все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние токопроводящие части и нулевые защитные проводники всего электрооборудования.

Осталось определить, в каких точках присоединять наш провод ПВ3 к магистрали системы уравнивания потенциалов.

Есть такой документ «Инструкция по устройству сетей заземления и молниезащите».

Согласно этому документу:

Соединенные секции лотков, коробов, профилей, кабельных блоков и прогонов, стальных труб электропроводок, а также струны, тросы, полосы и т.п., служащие для прокладки кабелей и проводов и (или) защиты их от механических повреждений, должны образовывать непрерывную электрическую цепь и присоединяться к комплексной магистрали не менее чем в двух местах — в начале и в конце трассы; при длине этих конструкций менее 2 м допускается присоединять их к комплексной магистрали в одном месте.

Стоит заметить, что данное требование относится к взрывоопасным зонам. Несмотря на это, присоединение проволочного лотка в двух точках в помещении с нормальной категорией будет не лишним. Кстати, согласно ПУЭ (таблица 7.3.14) не во всех взрывоопасных зонах можно применять проволочные лотки.

Вывод: провод ПВ3-4мм2 прокладываем вдоль трассы проволочного лотка. Через каждые 10м присоединяем к лотку при помощи клемм заземления, а концы провода необходимо присоединить к СУП.

2.3.146

Прокладка кабельных линий по каменным,
железобетонным и металлическим мостам должна выполняться под пешеходной частью
моста в каналах или в отдельных для каждого кабеля несгораемых трубах;
необходимо предусмотреть меры по предотвращению стока ливневых вод по этим
трубам. По металлическим и железобетонным мостам и при подходе к ним кабели
рекомендуется прокладывать в асбестоцементных трубах. В местах перехода с
конструкций моста в грунт кабели рекомендуется прокладывать также в
асбестоцементных трубах.

Все подземные кабели при прохождении по металлическим и
железобетонным мостам должны быть электрически изолированы от металлических
частей моста.

Защитные материалы для электрокабелей

Обеспечить надежную защиту кабеля от возможных механических повреждений можно, используя следующие материалы:

• бетонные армированные плиты (укладка которых производится поверх засыпки кабелей);
• глиняный традиционный кирпич, кроме глиняного (пустотелого или дырчатого) и силикатного, так как их использование категорически запрещено;
• трубы или специальные короба;
• листы полимерные защитно-сигнальные;
• ленты защитно-сигнальные (ЛЗС), производятся из высокопрочного полиэтиленового материала толщиной от 3,5 до 5 мм, с надписью-предупреждением на ярком фоне, также допускается армирование ленты стекловолокном;
• ленты сигнальные (ЛС), внешне напоминающие пленку из полиэтилена, с использованием красного, желтого или оранжевого цветов, с нанесением надписи с предупреждением.

Различные способы защиты кабеля от сторонних воздействий можно рассмотреть по фото, размещенным ниже.

Область применения кабельных лотков и коробов

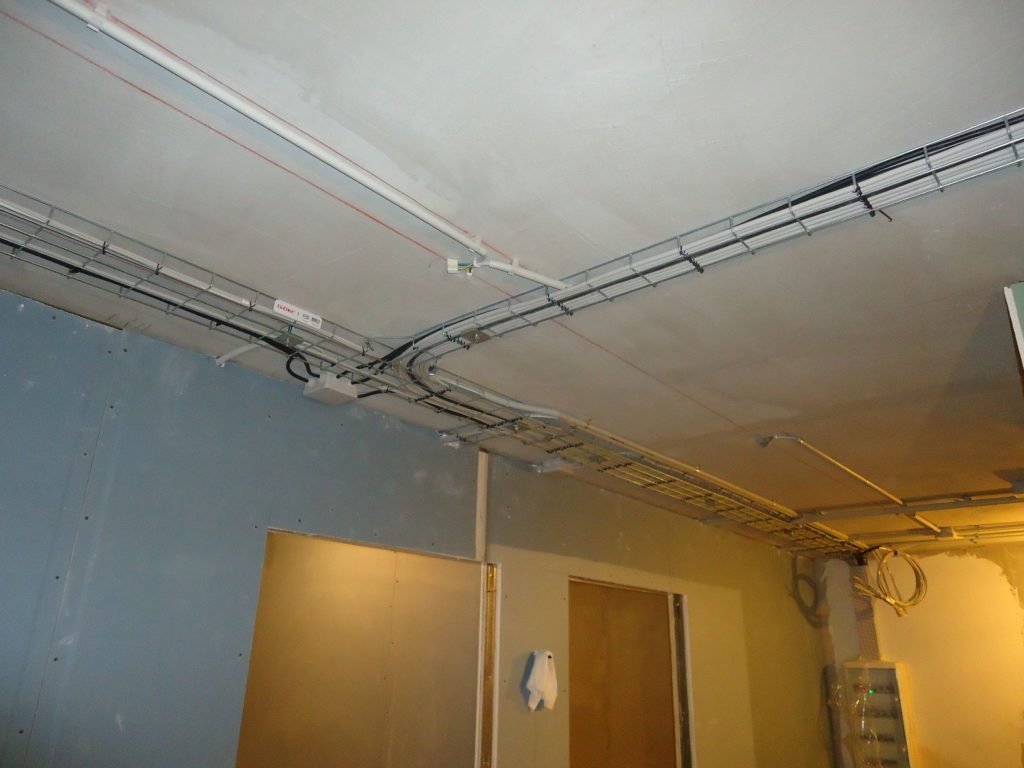

Расположение кабелей в проволочном лотке

Металлические лотки и короба могут использоваться для прокладки силовых, информационных и сигнальных магистралей внутри и за пределами помещений, если к проводке не предъявляются специальные требования. Кабельные лотки используются в сухих, сырых и жарких помещениях, пожароопасных, с химически агрессивными средами.

Лотки для прокладки проводов используются в электромашинных помещениях, в проходах и переходах между щитами и панелями станций управления, в производственных цехах над оборудованием, в насосных и компрессорных помещениях, в подвалах, на технических этажах, в машинных залах и т.д. Кабельные металлические короба с крышкой могут использоваться как внутри помещения, так и за его пределами. Верхняя крышка предохраняет сечение лотка от попадания на кабели и провода атмосферных осадков.

О видах и типах

Итак, кабельные лотки делятся на перфорированные, сплошные и решетчатые. Помимо этих видов в продаже имеются и такие:

1. Катанные. Пользуются очень большой популярностью. Их изготовление самое недорогое и выгодное. Такие системы делают металлического листа, который спрофилирован. Принято считать, что они очень технологичны, но по соотношению длинны к весу такие системы сильно проигрывают проволочным аналогам. Катанные изделия делятся на подвиды. Всего их два. Это перфорированный и сплошной лотки. Оба подвида, конечно, металлические. Первый подвид применяют при монтаже трасс, располагающихся горизонтально, а также для монтажа кабельных шахт. Второй подвид в общественных местах, в шахтах, при создании уличных трасс закрытого типа и таких, которые размещаются горизонтально.
2. Лестничные. Данный вид изделий — это штампованные боковины. Они соединяются друг с другом перемычками. Их тоже используют при монтаже уличных трасс открытого типа, кабельных трасс и шахт, которые будут подвергаться большим нагрузкам.
3. Проволочные. Системы такого вида изготавливают из толстой проволоки, которая фиксируются сваркой в местах скрещивания. Проволочные лотки используют также прекрасно подходят для создания горизонтальных трасс и облегченных кабельных шахт.

Так, для прокладки кабеля ВВГ нужны кабельны лотки. Они позволяют создавать надежные трассы с повышенной емкостью при небольших денежных затратах. Также такой вид лотков позволяет создавать дополнительное число портов, если в этом есть необходимость. В лотках кабели размещаются так, чтобы они не подвергались механической нагрузке. Это позволяет значительно увеличить срок их службы.

Что касается типов кабельных лотков, то они бывают следующими:

1. Сетчатыми. Очень удобны в монтаже. Особенно, если трасса подразумевает наличие большого количества ответвлений. Сетчатые лотки позволяют обеспечить качественную вентиляцию. Они могут легко огибать самые разные препятствия.
2. Цельными. Данный тип лотков необходим тогда, когда требуется обеспечить максимальную защиту для кабеля.

Большой выбор кабельных лотков вы можете найти на сайте https://www.kubanlotok.ru/

Кабельные лотки: особенности конструкции

Металлические кабельные лотки представляют собой электротехнические изделия, в виде открытой конструкции (стального П-образного профиля). Они выполняются в разных геометрических параметрах и имеют специальные ребра жесткости, повышающие несущую способность лотка. Одна из разновидностей — лестничные лотки. В одном лотке (если позволяет его размер) допускается совместная прокладка кабелей разного типа — электрических, телефонных, компьютерных и других. В этом случае кабели разделяются между собой перегородками. Совокупность лотков образует подвесную или настенную систему поддержки кабелей.

Учесть при выборе кабельной защиты

Во-первых, продолжительность

– означает, что нужно определиться на какой срок вы кладёте кабель. Если провода нужно защищать долгое время, то используются ж/б плиты, глиняный кирпич и ЛПЗС. Если вы прокладываете кабель на время, то вам проще использовать кабель-мосты, кабельные каналы и специальные системы защиты кабеля.

Учитывая, что наша компания занимается продажей временной защиты кабелей, далее мы будем рассматривать в основном её.

Во-вторых, поверхность

– означает, что необходимо учитывать особенности местности или помещения. Для относительно ровных дорожных покрытий, полей, стадионов и складов можно использовать жёсткие кабельные капы. Можно даже использовать не разъединяемые, складные кабель-каналы.

В-третьих, нагрузка

– это значит, что нужно учитывать погодные условия и возможную механическую нагрузку. Разная кабельная защита имеет разные прочностные характеристики. Некоторые изделия выдерживают нажим до 40 тонн, другие же всего 200 килограмм. Кроме того, температура и влажность тоже играют большую роль. Мы стараемся предлагать своим клиентам гибкие термоустойчивые капы для кабеля, чтобы они не лопались на морозе во время эксплуатации.

Монтаж

Все о монтаже кабеля

Монтаж лотков состоит из следующих этапов:

1. Разметка рабочей поверхности согласно проектной документации, в результате которой на стену или потолок наносится осевая линия;
2. Сверление отверстий под крепежи для опорных элементов;
3. Крепление опорных элементов: кронштейнов, полок, подвесов, консолей;
4. Крепление на опорные элементы лотков и полок (для крепления лотков на стене);
5. Соединение расположенных относительно друг друга под углом участков с помощью поворотов, тройников, крестовин.

Разница в монтаже лотков на стену и потолок заключается в виде используемых опорных элементов. При монтаже лотка горизонтально берут кабельные полки с длинными стойками, в то время как при установке коробов у потолка используют их аналоги с более короткими стойками, имеющими в основании площадку с двумя отверстиями для крепления фурнитуры к вкрученным в потолок шпилькам. Также для крепления сетчатых лотков у потолка применяют специальные подвесы, состоящие из длинной шпильки, двух квадратных зажимных площадок, двух гаек.

На завершающем этапе монтажа в кабельные лотки помещают коммуникации и производят полный перечень работ по их подключению и проверке, согласно действующим правилам эксплуатации электроустановок. Прокладка коммуникаций находящихся под напряжением запрещена.

Короба

    Короба, как указывалось выше, используют для прокладки в их полости электропроводок и защиты проложенных в них кабелей и проводов от механических воздействий. Короба могут быть со съемными крышками и глухие, представляющие собой не разбираемую полую конструкцию. В качестве материалов для изготовления коробов используют как сталь, как правило, оцинкованную, так и различные пластики. Стальные короба могут быть перфорированными и неперфорированными. При использовании стальных коробов для прокладки кабелей по фасадам зданий на них могут наносить пластиковые покрытия под цвет фасада.

    На Рис. 1 показан стальной оцинкованный перфорированный короб. Такие короба удобны при прокладке их в полостях подвесных потолков.



Рис. 1 Стальной перфорированный короб

    Для разветвлений коробов и поворотов кабельных трасс используют специальные вспомогательные секции: повороты, тройники, крестообразные секции, ответвления, переходы с одного сечения короба на другое, заглушки, держатели кабелей, перегородки и некоторые другие элементы. Использование вспомогательных секций значительно ускоряет монтаж коробов и позволяет улучшить эстетичный вид всей электроустановки.

    При горизонтальной прокладке коробов их преимущественно располагают так, чтобы крышка находилась сверху. При вертикальной прокладке и при нахождении крышки короба снизу часто требуется дополнительная фиксация крышек. В соответствие с требованиями ПУЭ глухие короба допустимо заполнять до 35% площади их сечения, а короба с крышками – до 40%. Сечения кабелей и проводов учитывают вместе с изоляцией и защитными оболочками.

    Стальные короба в зависимости от назначения могут иметь различное исполнение в отношении условий эксплуатации: начиная от легких допустимых механических воздействий и заканчивая очень тяжелыми.

      На Рис. 2 показан пластиковый короб. Такие короба, имеющие ширину порядка 100 мм, часто комплектуют специальными вставками для установки в них штепсельных и слаботочных розеток. На данной фотографии показано офисное помещение. Штепсельные розетки красного цвета используют для подключения компьютеров, а белого – для бытовых электроприборов.



Рис. 2 Пластиковый короб с розетками

    Пластиковые короба могут иметь различные сечения и расцветки. Обычно можно приобрести короба, комплектующиеся поворотами, тройниками и заглушками.

Лотки глухие и с перфорацией

Благодаря конструкции с перфорированными отверстиями, данный тип лотков обеспечивает естественную вентиляцию и охлаждения кабеля, что важно при монтаже силовой проводки, находящейся под высоким напряжением. Кроме того, через отверстия удобно осуществить перпендикулярный отвод от основной кабельной трассы, надежно зафиксировав вспомогательные элементы конструкции

В отличие от перфорированных кабельных лотков, модификации глухого типа обеспечивают герметическую защиту проводки от влаги и грязи, что в отдельных случаях является более приоритетной задачей. Также их используют во время прокладки трасс внутри бетонных стен.

2.3.113

Кабельные этажи, туннели, галереи, эстакады и шахты
должны быть отделены от других помещений и соседних кабельных сооружений
несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее
0,75 ч. Такими же перегородками протяженные туннели должны разделяться на
отсеки длиной не более 150 м при наличии силовых и контрольных кабелей и не
более 100 м при наличии маслонаполненных кабелей. Площадь каждого отсека
двойного пола должна быть не более 600 м.

Двери в кабельных сооружениях и перегородках с пределом
огнестойкости 0,75 ч должны иметь предел огнестойкости не менее 0,75 ч в
электроустановках, перечисленных в 2.3.76, и 0,6 ч в остальных
электроустановках.

Выходы из кабельных сооружений должны предусматриваться
наружу или в помещения с производствами категорий Г и Д. Количество и расположение
выходов из кабельных сооружений должно определяться, исходя из местных условий,
но их должно быть не менее двух. При длине кабельного сооружения не более 25 м
допускается иметь один выход.

Двери кабельных сооружений должны быть самозакрывающимися,
с уплотненными притворами. Выходные двери из кабельных сооружений должны
открываться наружу и должны иметь замки, отпираемые из кабельных сооружений без
ключа, а двери между отсеками должны открываться по направлению ближайшего
выхода и оборудоваться устройствами, поддерживающими их в закрытом положении.

Проходные кабельные эстакады с мостиками обслуживания
должны иметь входы с лестницами. Расстояние между входами должно быть не более
150 м. Расстояние от торца эстакады до входа на нее не должно превышать 25 м.

Входы должны иметь двери, предотвращающие свободный доступ
на эстакады лицам, не связанным с обслуживанием кабельного хозяйства. Двери
должны иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны
эстакады.

Расстояние между входами в кабельную галерею при прокладке
в ней кабелей не выше 35 кВ должно быть не более 150 м, а при прокладке
маслонаполненных кабелей — не более 120 м.

Наружные кабельные эстакады и галереи должны иметь основные
несущие строительные конструкции (колонны, балки) из железобетона с пределом
огнестойкости не менее 0,75 ч или из стального проката с пределом огнестойкости
не менее 0,25 ч.

Несущие конструкции зданий и сооружений, которые могут
опасно деформироваться или снизить механическую прочность при горении групп
(потоков) кабелей, проложенных вблизи этих конструкций на наружных кабельных
эстакадах и галереях, должны иметь защиту, обеспечивающую предел огнестойкости
защищаемых конструкций не менее 0,75 ч.

Кабельные галереи должны делиться на отсеки несгораемыми
противопожарными перегородками с пределом огнестойкости не менее 0,75 ч. Длина
отсеков галерей должна быть не более 150 м при прокладке в них кабелей до 35 кВ
и не более 120 м при прокладке маслонаполненных кабелей. На наружные кабельные
галереи, закрытые частично, указанные требования не распространяются.

Основные размеры

Типоразмеры лотков обычно определяются двумя цифрами, обозначающими ширину и высоту изделия в миллиметрах. Например, обозначение 50х50 относится к лотку, ширина и высота которого составляют 50 миллиметров. Эти размеры являются основными. Кроме них указывается длина лотковой секции и толщина стенки. Некоторые размеры кабельных лотков мы предоставили в таблицах, для ознакомления.

Железобетонные конструкции:

Пластиковые:

Металлические:

Вот мы и рассмотрели основные размеры и виды кабельных лотков. Как вы видите, существует большое количество вариантов исполнения и типоразмеров изделий, благодаря чему можно подобрать оптимальный вариант для собственных условий применения!

Будет полезно прочитать:

• Виды и размеры металлорукава для электропроводки
• Правила прокладки кабеля в лотках
• Способы крепления кабель-канала к стене

Опубликовано: 03.07.2017 Обновлено: 02.05.2019

Монтаж металлических кабельных лотков

Хотя каждый производитель прилагает к товару инструкцию, есть определенные правила, которые сохраняются для любых видов железных лотков. В частности, при выборе способа монтажа учитывается тип кабеля, ради которого устанавливают сам лоток, высота его прокладки, вид используемых крепежных элементов, особенности здания.

Кроме того, хотя лотки для электропроводки практически всегда сделаны из металла, для их производства могут быть использованы разные сплавы. Например, не у всех есть защита от коррозии в виде цинкового покрытия, а она необходима для того, чтобы обеспечить прочность всей конструкции в целом.

Расчет площади кабеля

Объем огнезащиты кабеля определяется на стадии проектирования электроустановок, оборудования защищаемых объектов исходя из данных кабельных журналов проектно-сметной документации, где указаны марки, сечение, наличие горючей изоляции; отдельная по видам и суммарная протяженность всей используемой соединительной кабельной продукции.

Вопрос: «Как посчитать площадь поверхности кабеля, уже уложенного на объекте» – это несколько сложнее, так точных документальных данных часто не представляется возможным, а проложенные в результате замены/ремонта новые кабельные линии, как и не демонтированные, пришедшие в непригодность участки кабелей не позволяют провести точный расчет.

В таких случаях специалисты энергослужбы предприятия совместно с инженерами специализированного предприятия, обладающего лицензионным разрешением на право производства огнезащитных работ, производят замеры протяженности, толщины/объема пучков кабельных трасс; после чего на основании простейших математических формул определяют суммарную площадь огнезащиты.

Учитывая неизбежные погрешности, заведомо больший расход материала, объемы работ по согласованию сторон принимают с некоторым запасом или по фактическому расходу огнезащитных красок, мастик или паст.

Какие условия соблюдаются обязательно

Основы правил работы с электрооборудованием прописаны в ПУЭ (Правила устройств электроустановок):

• обеспечивается свободный доступ к распредкоробкам, приборам учета, выключателям, розеткам;
• они монтируются на высоте не менее 60-150 см;
• кабель делают наверху;
• розетки прикручивают на уровне 50-80 см от пола и не менее 50 см от плит (электро-газовых, батарей, труб).
• проводку питания делают снизу;
• количество розеток рассчитывают по схеме, исходя из 1 шт. на 6 м2. Однако не всегда придерживаются этого правила, а монтируют столько, сколько потребуется по числу электротехники;
• для ванной, прачечной в каркасном доме ставят отдельный трансформатор, находящийся в другом помещении (чтобы понизить напряжение).

Кабель прокладывается строго в вертикальном или горизонтальном направлении, никаких непроизвольных изгибов, чтобы потом не повредить его. Провода, кабели монтируют горизонтально с отступами в 5-10 см от карниза, перекрытий и не менее 15 см от пола и потолка. При вертикальных направлениях соблюдают отступы от окон и дверей не менее 10 см.

Запрещено соприкасаться проводам с металлическими конструкциями. Не соединяют вместе медные и алюминиевые провода. Для разводки и соединения устанавливают короба.

Лоток бетонный – главные разновидности лотковых изделий

В строительной отрасли и промышленной сфере используются различные виды лотков:

• продукция П-образного профиля и прямоугольной формы для сооружения каналов сборного типа. Железобетонные лотки для кабеля отличаются увеличенными габаритными размерами, позволяющими свободно разместить электрические коммуникации различного назначения. Объем свободного пространства внутри лотков позволяет также использовать их для отведения значительных объемов ливневых вод. Сборные изделия обладают повышенным запасом прочности, а также увеличенной устойчивостью к воздействию коррозионных процессов. Это позволяет использовать их в почвах с повышенной влажностью, а также в зоне промерзания грунта;
• трапециевидные лотки телескопического типа П-образной конфигурации. Произведенные в производственных условиях, изделия отличаются точными габаритными размерами. Это значительно облегчает сопряжение лотков при монтаже. Монтаж телескопических лотков трапециевидной формы выполняется группами, обеспечивающими требуемую длину магистрали. Продукция предназначена для установки вдоль обочин автомобильных дорог для ускоренного водоотвода осадков. Отличительной особенностью лотков телескопической конструкции является пониженное водопоглощение, что значительно повышает продолжительность использования изделий данного вида.

По функциональному назначению, конструктивным особенностям и специфике монтажа лотки делятся на следующие виды:

• изделия энергетического назначения, маркируемые обозначением УБК или УБС;
• дренажная и водоотводящая продукция с маркировкой МЖБЛ;
• лотковые каналы для тепловых трасс и автомобильных дорог типа Л;
• изделия для железнодорожных путей сообщения марки МПЛ или MШЛ.

Лотки железобетонные кабельные применяются при прокладке кабелей электрических сетей

Устройство кабельных лотков

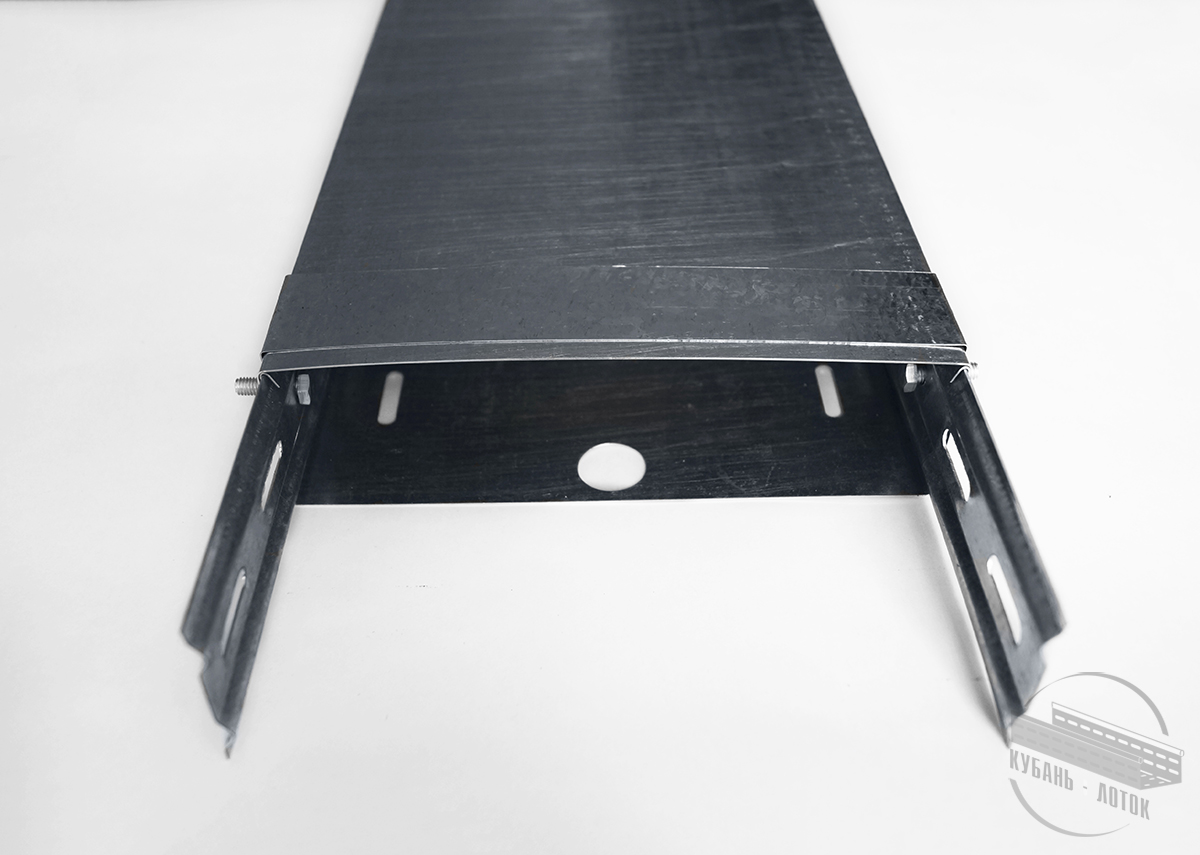

Кабельный лоток изготовлен из металлического профиля и состоит из основания с крышкой, в которое вмонтированы провода.

Помимо соединительных элементов, конструкция включает в себя переходники, отводы, повороты, детали крестообразной и Т-образной формы. Лоток выступает в качестве крепежа для проводов и кабелей с напряжением до 1000 Вольт. Лоток нельзя заполнять пучками кабелей больше, чем на 50%. В противном случае перегрев кабелей неизбежен.

Число проводов в одном пучке не должно быть больше двенадцати. Воссоединять проводки в пучки можно через четыре с половиной метра при горизонтальном положении лотков и через что сантиметров при вертикальном расположении.

Металлические лотки, проводящие электрический ток, следует обязательно заземлить. Неизолированный провод либо кабель чрезвычайно опасен: он поражает электрическим током. Все части кабельных лотков необязательно подвергать заземлению ввиду того, что винтовые соединения надежно связывают их друг с другом. Лотки рекомендуется заземлить лишь в двух местах, в разных направлениях линии, и в концах их разветвлений.

Типы кабельных лотков

Кабельные лотки производятся двух типов: листовые и лестничные.

Листовые лотки

Делятся на перфорированные, обеспечивающие тем самым дополнительную вентиляцию кабельной сети и неперфорированные, имеющие отверстия только для элементов соединения. Лотки подобного типа оснащены либо V-образным, либо круглым замком с крышкой. Круглый замок служит для защиты кабеля от повреждения о кромку.

В процессе установки необходимо принимать во внимание диаметр лотка. Так, его ширина должна учитывать объем нескольких слоев кабеля, а также иметь зазор на случай возможных расширений, а также для соблюдения нормативных требований, в частности,  п.2.1.61 седьмого издания ПУЭ

Для монтажа типа соединения встык надлежит использовать лотковые соединители. Преимуществом монтажа внахлест выступает его высокая скорость, так как при использовании данного метода минимизируется количество винтов и гаек, служащих для фиксации.

Лестничные лотки

Изготавливаемые из стали, они предназначены для размещения тяжелых проводов, обычно для прокладки кабельной магистрали. Лестничные лотки производятся из L-образных профилей и перфорированных перемычек С-образного профиля.

Ввиду минимальных количеств расходного материала, данные изделия являются очень дешевыми. Также, их плюс состоит в том, что отверстия достаточно широки для того, чтобы работник мог просунуть в них руку, что увеличивает удобство их эксплуатации. Единственным недостатком лестничных лотков является их высокая открытость. В связи с этим, данный тип лотков устанавливается исключительно внутри помещений, причем, наиболее предпочтительно монтировать их так, чтобы они примыкали к потолку.

Поделиться с друзьями:

Яндекс-РСЯ:

Размеры лотков

Для маркировки лотков по типоразмеру они маркируются цифрами. Первая цифра обозначает ширину, вторая – высоту, выраженную в миллиметрах. Это основные параметры по которым определяются размеры изделий. Помимо них производитель еще указывает толщину стенки и длину лотковой секции.

Ниже приведены таблицы с размерами кабельных лотков всех видов, вы можете ознакомиться с ними.

В этой статье мы рассмотрели все существующие виды и размеры лотков для электрических кабелей. Их существует большое количество для различных условий использования. Теперь вы можете легко определиться какой вид нужно приобрести именно вам.

Классификация кабельных каналов

Для производства кабель-канала используется металл или пластмасса. Он может иметь квадратную, прямоугольную, овальную или круглую форму различного сечения. Изделия выпускаются в самых разнообразных окрасах. Это позволяет подобрать материал для любого интерьера. Конструкция состоит из корпуса и защитной крышки. Корпус несет основную нагрузку.

Классификация основных видов кабельных каналов:

1. Мини — отличаются компактностью и практичностью. Основным целевым назначением является скрытие кабеля для телевизора, компьютера и телефона.
2. Напольные — используются для прокладки скрытой проводки непосредственно по напольному покрытию. Для их производства используется металл или упрочненный пластик. Выпускаются в виде овала: это необходимо для предотвращения механического воздействия.
3. Парапетные — наиболее распространенный вид электротехнических лотков. Для их производства используется пластмасса. Могут иметь П, W, Г-образные формы. Последние используются для создания угловых стыков.
4. Плинтусные — активно применяются в жилых помещениях. Они выполняют свою главную функцию и служат в виде декоративного, пластикового плинтуса для интерьера.
5. Перфорированные — главным отличием является уменьшенная масса конструкции. Это обеспечивается специальными технологическими отверстиями, расположенными по всему контуру изделия.
6. Гибкие — предназначены для укладки электропроводки по неровным поверхностям. Отличаются повышенной степенью защиты от внешних факторов.
7. Угловые — используются для формирования скрытой проводки под потолками.
8. Прозрачные с подсветкой — главной конструктивной особенностью является прозрачный материал короба. Это позволяет монтировать подсветку различных оттенков, что способствует красивому оформлению кабельных лотков.
9. Промышленные — представляют собой натянутую проволоку, вдоль которой выполняется открытая фиксация кабельных линий. Это позволяет получить свободный доступ к проводам и минимизировать скопление пыли.

Плинтус с кабель-каналом и системой подсветки
