Как подключить трехфазный двигатель на 220: как сделать 380 вольт из 220

Использование специального инвертора

Современные полупроводниковые приборы позволяют создавать высокочастотные инверторы. Уже существует множество моделей сварочных аппаратов и миниэлектростанций с мощностью в единицы киловатт и больше. Для подобных электронных схем, имеющих встроенный выпрямитель, не имеет значения, какие выходные сигналы формировать. Причем с наиболее высоким качеством. Поэтому самый простой вариант, правда, с ценой примерно $130/кВт, – это приобретение специального инверторного преобразователя.

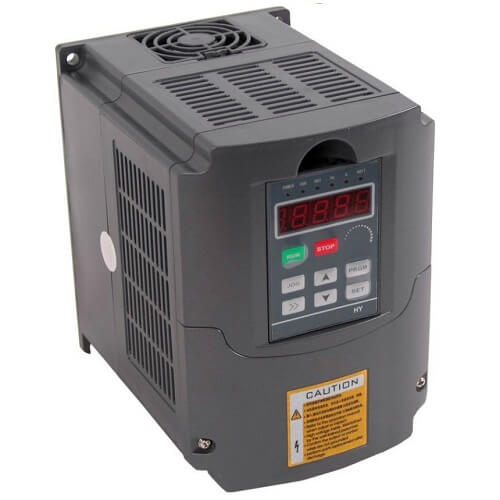

Одна из моделей преобразователя однофазного напряжения 220 В в трехфазное напряжение 380 В

На рынке много разнообразных моделей преобразователей однофазного напряжения в трехфазное. Их цена при одинаковой мощности зависит от:

  • качества синусоиды выходного напряжения;
  • наличия различных защит (например, от пропадания нагрузки в одной из фаз, перегрузки по входному напряжению, выходному току, от превышения температуры);
  • возможности плавного разгона асинхронного движка;
  • управления скоростью и направлением вращения вала электродвигателя;
  • возможности дистанционного управления;
  • датчика, фильтров, вспомогательных блоков и принадлежностей.

Какой из перечисленных способов оптимален для читателя, определяет их сравнение в конкретных условиях. Изложенной информации для этого вполне достаточно.

  • Расчет потерь напряжения в кабеле
  • Работа с мегаомметром: для чего нужен и как пользоваться?
  • От каких величин зависит сопротивление проводника?

Преимущества инвертора 220 в 380

Универсальный инвертор 220 в 380 обладает рядом выгодных преимуществ:

  1. возможность выработки трёхфазного тока 380 В без потери мощности асинхронного двигателя;
  2. возможность применения для подключения моторов с самыми разнообразными характеристиками;
  3. невысокая мощность потребления.

Также плюсами использования инвертора с 220 на 380 считаются такие моменты, как:

  • уменьшение потребления электроэнергии в связи с возрастанием мощности до пятидесяти процентов;
  • стабильность работы оборудования, защищённой от воздействия скачков напряжения;
  • увеличения ресурса работы — плавность запуска и остановки понижают степень износа приборов.

Преимущества инвертора 220 в 380

Универсальный инвертор 220 в 380 обладает рядом выгодных преимуществ:

  1. возможность выработки трёхфазного тока 380 В без потери мощности асинхронного двигателя;
  2. возможность применения для подключения моторов с самыми разнообразными характеристиками;
  3. невысокая мощность потребления.

Также плюсами использования инвертора с 220 на 380 считаются такие моменты, как:

  • уменьшение потребления электроэнергии в связи с возрастанием мощности до пятидесяти процентов;
  • стабильность работы оборудования, защищённой от воздействия скачков напряжения;
  • увеличения ресурса работы — плавность запуска и остановки понижают степень износа приборов.

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

Рис. 1

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.

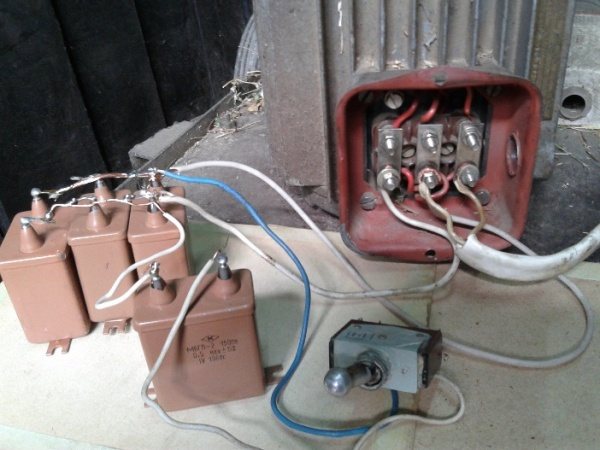

На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

Преимущества и недостатки

Обе системы питания имеют свои плюсы и минусы, которые меняются местами или становятся несущественными при переходе мощности через порог 10 кВт. Попробую перечислить.

Трехфазная сеть 380 В, плюсы

  • Мощность ограничена только сечением проводов
  • Экономия при трехфазном потреблении
  • Питание промышленного оборудования
  • Возможность переключения однофазной нагрузки на “хорошую” фазу при ухудшении качества или пропадании питания

Трехфазная сеть 380 В, минусы

  • Дороже оборудование
  • Более опасное напряжение
  • Ограничивается максимальная мощность однофазных нагрузок

Подписывайтесь! Там тоже интересно!

Какую схему выбрать и какая лучше?

Итак, как соединить обмотки звездой и треугольником мы разобрались, но здесь как раз и начинается «все самые интересные вопросы», причем эти вопросы у людей возникают чаще всего либо при подключении трёхфазного двигателя к однофазной сети, либо при подключении двигателя к частотному преобразователю с однофазным входом и линейными 220В на выходе и в других ситуациях.

Возможность изменения схемы соединения обмоток нужна для того, чтобы один и тот же двигатель мог эксплуатироваться в электросетях с различным напряжением.

Какую схему лучше выбрать? Вопрос не корректный, нужно соединять обмотки в ту схему, номинальное напряжение которой соответствует напряжению в электросети. Эта информация указана на шильдике электродвигателя.

Если на шильдике вашего двигателя указано как на фото выше «Δ/Y 220/380» — это значит что если линейное напряжение в питающей сети 220В – нужно соединять обмотки треугольником, если 380В – звездой. Если вы будете его подключать к однофазной сети 220В с конденсаторами – обмотки также соединяются треугольником.

Если на шильдике указано только одно напряжение и значок схемы (см. рисунок ниже), то возможности изменить схему соединения нет, и в брно, скорее всего, выведено будет 3 провода.

Встречаются и двигатели, которые в сети 380В работают, соединенными по схеме треугольника, схема звезды в этом случае рассчитана на работу в сети 660В, что вы можете наблюдать на следующей фотографии.

Но зачастую такие двигатели используются для пуска с переключением со звезды на треугольник, это делают для понижения пусковых токов.

В этом случае напряжение 380В подаётся сначала на обмотки соединенные по схеме звезды, так как номинальное напряжение для этой схемы 660В двигатель в момент пуска питается от пониженного напряжения и к каждой из обмоток прикладывается всего по 220В.

Когда обороты двигателя возрастают, происходит переключение на треугольник. И уже к каждой обмотке прикладываются их номинальные 380В.

Схема подключения электродвигателя с переходом со звезды на треугольник при пуске

Что будет если перепутать звезду и треугольник?

Чтобы ответить на этот вопрос вспомним формулы мощности трёхфазной нагрузки:

Для упрощения представим, что у нас есть сеть с каким-то определенным напряжением, пусть это будет 220/380 вольт, а также есть 3 лампы накаливания с номинальным напряжением 220В. И еще раз посмотрим на рисунок с распределением напряжений и токов в звезде и треугольнике.

Так как линейное напряжение у нас 380В, а в «звезде» фазное в 1.73 раза ниже линейного, то делаем вывод, что для работы в номинальном режиме нужно подключить эти лампочки звездой, тогда к каждой из них будет приложено 220В.

Теперь соединим их в треугольник, и что получится? Первое что бросается в глаза – к каждой лампе приложено уже 380В вместо 220В номинальных.

Несложно догадаться, что в этом случае наши лампочки просто сгорят, то же самое произойдет и с обмоткой двигателя.

Что при этом происходит с мощностью?

Если питающее напряжение и нагрузка неизменны, то при переключении со звезды на треугольник мощность, выделяемая на этой самой нагрузке, возрастёт в 3 раза. Это происходит потому, что напряжение на каждой лампе увеличилось в 1.73 раза, за ним настолько же вырос и ток.

Формулы для вычисления мощности в обоих случаях одинаковые, но цифры в них различаются, давайте проведем 1 расчет для примера.

Допустим, ток нагрузки в схеме звезды у нас был 1А, тогда полная мощность в звезде равна:

При этом мощность одной лампы в этом случае равна 220 ВА.

В треугольнике к каждой лампе приложено напряжение в 1.73 раза выше – 380В, соответственно и ток через лампу (фазный ток)

возрастет на столько же. При этом не забывайте, чтолинейный ток в звезде и так будет в 1.73 раза больше, чем фазный. Найдем полную мощность по трём фазам:

S=√3*Uл*Iл=1.73*380В*(1.73А*1.73) = 1.73*380В*3А=1972 ВА

А на одной лампе выделится мощность равная:

Но это не значит, что при соединении по схеме треугольника двигатель будет выдавать в 3 раза большую мощность, при питании от номинального для этой схемы напряжения двигатель будет выдавать свою номинальную мощность.

Источник

Схема преобразователя напряжения с 12В в 220В

11.11.2019

Преобразователь напряжения 12–220 В – удобное приспособление для походов, путешествий, дальних поездок. Устройство позволяет зарядить ноутбук, телефон, небольшой автохолодильник от бортовой сети. Существуют разные схемы преобразователей напряжения из 12 в 220 В.

Обзор вариантов

Взять корпус и установить в него недорогой готовый блок требуемой мощности. Дешевые компоненты можно заказать с одного из китайских сайтов или найти на досках объявлений. Цена устройства будет значительно ниже заводской.
Собрать преобразователь самостоятельно с использованием подходящей печатной платы и компонентов. Найти комплектующие несложно, но необходимо уметь пользоваться паяльником, мультиметром, иметь базовые знания в электрике. Потребуется рассчитать сечение проводов и правильно встроить компоненты в схему.
Сделать инвертор из старого источника бесперебойного питания

Важно: ИБП должен быть исправным, но без штатного АКБ.
Собрать устройство по любой схеме для преобразователя 12 в 220 В полностью самостоятельно с учетом конкретных потребностей. Для этого нужно быть мастером своего дела, уметь выполнять инженерные расчеты и работать с профессиональным оборудованием.

Сборка преобразователя из готового модуля

Поиск готового корпуса и блока – это не такая простая задача, как может показаться на первый взгляд. В заводском исполнении каждый компонент идеально подогнан друг к другу, а при самостоятельной сборке придется искать подходящее изделие. В частности, для готовых блоков сложно подобрать корпус. Собирать радиатор придется тоже самостоятельно с учетом минимальной площади на каждый ключ по 50 см2 на 1 кВт отдаваемой мощности.

Инвертор из ИБП

С источника бесперебойного питания снимают штатную батарею, меняют провода на длинные шнуры с зажимами под клеммы автомобильного АКБ. Но не все так просто. В штатных батареях ИБП электролит гелевый, а в аккумуляторах авто – жидкий. Соответственно, режим заряда тоже разный. Для гелевого электролита значения токов должны быть ниже. Если на АКБ с жидким содержимым дать малый ток зарядки, то полностью восстановить ее ресурс не получится. Аккумулятор авто может быстро прийти в негодность. Рекомендуется дополнительно приобрести зарядное устройство для АКБ.

Схемы простых преобразователей

Маломощный инвертор

Преобразователь состоит из трех узлов:

  • мультивибратор на основе микросхемы К561ЛН2, которую можно заменить другими схемами такой же серии;
  • двухтактный транзистор – ключевой усилитель мощности;
  • любой повышающий трансформатор мощностью от 50 до 100 Вт.

Преимущества схемы: надежность, возможность зарядки гаджетов и устройств малой емкости.

Недостатки: маломощный, устаревшая конструкция.

Схема на 110-130 Вт, 75 Гц

Простой преобразователь типа DC/AC для навесного монтажа. Использованы резисторы 5–10 Ом на 0,5 и 2,0 Вт, конденсатор 0,3–0,8 мкФ, транзисторы Т1, Т2, Т3 – Т6…Т10 и структуры РпР, близкие к ним по параметрам. Для силовой части рекомендуется выбирать полевые транзисторы с заменой резисторов устройствами повышенного сопротивления.

Преимущества схемы: простая сборка, надежность, устойчивость к перегрузкам и токам короткого замыкания, низкая стоимость.

Недостатки: большой вес и размеры.

Схема на двух транзисторах

Простая, но маломощная схема, которая подойдет для питания энергосберегающей лампы или другого похожего устройства. Преобразователь состоит из двух транзисторов под минимальный ток потребления, двух резисторов, конденсатора и трансформатора, изготовленного из ферритовых чашек.

Инвертор на 300 Вт

Корпус устройства изготовлен из блока питания типа АТХ с кулером, который будет охлаждать преобразователь при повышенной нагрузке.

Преимущества схемы: стабильная работа с нагрузкой до 300 Вт, кратковременное нагружение до 650 ВТ.

Недостатки: наличие компонентов зарубежного производства, высокая стоимость.

Инвертор мощностью до 400 Вт

Преобразователь состоит из задающего генератора с прямым и инверсным выходом, двух ключей и повышающего трансформатора Т1. Звено R1-C1 определяет частоту генерации, R2-C2 – запуск генератора, R3-C3 – питание микросхемы.

Существует множество других схем инверторов 12–220 В разной мощности. Для сборки необходимо иметь базовые знания в радиотехнике и электронике, а также опыт обращения с инструментом.

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.

Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.

Емкость пускового конденсатора.

Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.

Особенности подбора конденсаторов.

Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.

Как подключить 220 к 380

Как подключить электродвигатель с 380 на 220: схемы

Бывают ситуации, когда оборудование, рассчитанное на 380 вольт, необходимо подключить к домашней сети на 220 В. Так как двигатель при этом не запустится, необходимо изменить в нем некоторые детали. Это можно без труда сделать самостоятельно. Даже несмотря на то что КПД несколько снизится, такой подход бывает оправданным.

Трехфазные и однофазные двигатели

Чтобы разобраться, как подключить электродвигатель с 380 на 220 Вольт, узнаем, что значит питание на 380 вольт.

Трехфазные двигатели имеют множество преимуществ по сравнению с бытовыми однофазными. Поэтому их применение в промышленности обширно. И дело заключается не только в мощности, но и в коэффициенте полезного действия. В них также предусмотрены пусковые обмотки и конденсаторы. Это упрощает конструкцию механизма. К примеру, пусковое защитное реле холодильника отслеживает, сколько врублено обмотки. А в трехфазном двигателе в этом элементе необходимость отпадает.

Это достигается тремя фазами, во время работы которых внутри статора вращается электромагнитное поле.

Почему 380 В?

Когда поле внутри статора вращается, ротор двигается также. Обороты не совпадают с пятьюдесятью Герцами сети из-за того, что больше обмоток, количество полюсов отличное, а также по разным причинам происходит проскальзывание. Эти показатели применяются для регуляции вращения моторного вала.

Все три фазы имеют значение по 220 В. Однако разница между любыми двумя из них в любое время будет отличным от 220. Так и получится 380 Вольт. То есть двигатель применяет 220 В для работы, при этом имеется сдвиг фаз, составляющий сто двадцать градусов.

Потому как подключить электродвигатель 380 на 220 Вольт напрямую невозможно, приходится использовать ухищрения. Конденсатор считается самым простым способом. Когда емкость проходит фазу, последняя изменяется на девяносто градусов. Хоть до ста двадцати она не доходит, этого достаточно для запуска и работы трехфазного двигателя.

Как подключить электродвигатель с 380 на 220 В

Для реализации задачи необходимо понимать, как устроены обмотки. Обычно корпус защищен кожухом, а под ним расположена разводка. Сняв его, нужно изучить содержимое. Часто здесь можно найти схему соединений. Чтобы подключение электродвигателя к сети 380-220 состоялось, используется коммутация в форме звезды. Концы обмоток находятся в общей точке, которая называется нейтралью. Фазы подаются на противоположную сторону.

«Звезду» придется изменить. Для этого обмотки мотора необходимо соединить в другую форму — в виде треугольника, объединив их на концах друг с другом.

Как подключить электродвигатель с 380 на 220: схемы

Схема может выглядеть следующим образом:

  • напряжение сети прикладывается к третьей обмотке;
  • тогда на первую обмотку напряжение перейдет через конденсатор при фазовом сдвиге в девяносто градусов;
  • на второй обмотке скажется разница напряжений.

Как переделать электродвигатель с 380 на 220

Электродвигатель переключается с одного вида напряжения на другой при помощи специальных подключений обмоток. Для 380-ти вольт – это положение «звезда», а для 220-ти вольт применяется «треугольник». На практике, схема переключения «звезда-треугольник» осуществляются с помощью специальных колодок подключения, установленных на двигателе. Колодка имеет шесть выводов, соединенных перемычками в определенном порядке.

При отсутствии в двигателе колодок и наличии шести выводов, провода собираются в пучки, по три вывода в каждом. Один пучок содержит в себе начало обмотки, а другой пучок является концом обмотки, то есть обмотки последовательно соединяются между собой.

Таким образом, вопрос, как переделать трехфазный двигатель для подключения в однофазную сеть, технически вполне решаемый. Однако, применяемые в цепи конденсаторы, вовсе не способствуют нормальной работе электродвигателя. Конечно, электродвигатель будет работать, но его максимальная мощность будет составлять всего 70% от номинальной.

Пусковой момент находится в прямой зависимости от величины пусковой емкости конденсатора. Постоянно изменяющаяся нагрузка вызывает определенные сложности при подборе оптимальной емкости. Применение трехфазного двигателя в однофазной сети является вынужденной мерой, хотя во многих ситуациях, это единственный выход.

Способы преобразования энергии

В данном разделе описаны основные методы преобразования 220 Вольт в увеличенную трёхфазную энергию с напряжением 380 В. Существует множество способов, однако опытные специалисты выделяют только пять основных:

  • Использование электрического преобразователя энергии;
  • Использование трансформаторов тока;
  • Преобразование тока из двухфазного в трёхфазный;
  • Применение трёхфазного мотора в роли генератора;
  • Использование преобразователя конденсаторного плана.


Инвертор напряжения

Преобразователь энергии

Одно из самых простых устройств для моментального преобразования энергии – это инвертор, устройство, повышающее номинальное напряжение в сети до требуемых показателей, величина которых зависит от технических характеристик конкретного прибора.

Бытовые инверторы формируют стабильное напряжение и не требуют специальных навыков при эксплуатации. К сожалению, мощность подобных приборов невысока, но в то же время они подходят почти для всех трёхфазных бытовых устройств.


Подключение звездой и треугольником

Внутри прибор оснащен опцией защиты от скачков напряжения и коротких замыканий, что позволяет стабилизировать частоту подачи тока, исключив внезапное изменение амплитуды в электрической цепи, нередко приводящее к поломкам.

Внимание! Постоянная энергия с минимумом перепадов напряжения получается благодаря принципу действия преобразователя. Первым делом, он обеспечивает снижение частотности переменного тока, после чего формирует трёхфазное напряжение с необходимой частотой

Способ применения трех фаз

При стандартном инженерном оснащении в распределительных этажных щитах подключено три фазы, но в каждое обособленное жилое помещение заводится лишь одна из них.

Щитки, как правило, устанавливают в коридорах, либо на лестничных клетках, откуда можно подвести в помещение две дополнительные фазы, однако для этого необходимо заручиться письменным разрешением эксплуатирующих служб.

Документ на подведение двух фаз можно запросить у энергоснабжающей организации или согласовать с управляющей компанией дома. Также необходимо установить трёхфазный прибор для коммерческого учета электроэнергии.


Схема преобразования

Полезные советы

Несколько полезных советов, как подключить электродвигатель с 3 проводами, чтобы избежать проблемы во время эксплуатации:

  1. Перед началом работы мотор рекомендуется испытать на холостом ходу, если он функционирует исправно – затем под нагрузкой.
  2. При сильном нагреве корпуса даже без нагрузки необходимо понизить ёмкость рабочего конденсатора.
  3. Если после пуска мотор просто гудит, но не вращает вал, то можно задать ему старт вручную – крутанув вал. Далее можно повысить ёмкость пускового конденсатора.
  4. При остановке двигателя под рабочей нагрузкой, следует повысить ёмкость рабочего конденсатора.

Схемы Звезда и Треугольник в трехфазной сети

Существуют различные вариации включения нагрузки с рабочим напряжением 220 и 380 Вольт в трехфазную сеть. Эти схемы называются “Звезда” и “Треугольник”.

Когда нагрузка рассчитана на напряжение 220В, то она включается в трехфазную сеть по схеме “Звезда”

, то есть к фазному напряжению. При этом все группы нагрузки распределяются так, чтобы мощности по фазам были примерно одинаковы. Нули всех групп соединены вместе и подключены к нейтральному проводу трехфазного ввода.

В “Звезду” подключены все наши квартиры и дома с однофазным вводом, другой пример – подключение ТЭНов в мощных и .

Когда нагрузка на напряжение 380В, то она включается по схеме “Треугольник”, то есть к линейному напряжению. Такое распределение по фазам наиболее типично для электродвигателей и другой нагрузки, где все три части нагрузки принадлежат к единому устройству.

Типы трансформаторов

Как и в любом техническом устройстве, повышающие трансформаторы могут быть самых различных видов, отличающихся между собой по показателям мощности, сфере использования и т.д.Рассмотрим каждый тип данного устройства более подробно:

  • Автотрансформатор имеет в своем наличии только одну обмотку с парой концевых клемм. Как правило, это трансформаторы однофазного типа, в которых присутствуют первичные и вторичные катушки.
  • Трансформаторы тока обладают большим количеством обмоток, по сравнению с предыдущим типом. Кроме того, в конструкции подобных устройств используется магнитный сердечник, резисторы и датчики оптического типа, ответственные за регулировку частоты напряжения.
  • Агрегат силового типа представляет собой специальный прибор, передающий ток между контурами через процесс электромагнитной индукции.
  • Агрегат антирезонансного типа представляет собой литой прибор, которые обладает практически полностью закрытой структурой. В продаже имеются как трехфазные, так и однофазные устройства. Во многом, данные устройства схожи с силовыми агрегатами, но обладают более компактными габаритами.
  • Заземляемые устройства отличаются от других специальной структурой обмоток, которые соединяются между собой зигзагом или звездой.
  • Пик-трансформаторы используются для отделения постоянного и переменного тока. Данные устройства получили достаточно широкое распространение в компьютерных технологиях и средствах радиосвязи.
  • Домашние устройства разделительного типа применяются в качестве передатчика электричества от источника переменного тока к самому прибору. Бытовые устройства, обладающие мощностью 220 вольт, применяются в качестве защитной меры от воздействия электрического тока и предотвращения помех в работе различных устройствах.

Разбивка на группы

Перед тем, как распределить нагрузку по фазам в частном доме, займитесь разбивкой отдельных линий вышеупомянутых энергопотребителей. На этом этапе необходимо подготовить отдельную линию электропроводки для розеток в каждую комнату и отдельно для света.

Проводка коттеджа с распределённой нагрузкой напряженияИсточник samelectrik.ru

Верное распределение нагрузки по фазе в частном доме выполняется прокладкой отдельной магистрали к самым мощным энергопотребителям из вышеупомянутого списка

Для наглядного и понятного разбора ситуации, обратите внимание на приведённую чуть выше план-схему

Чертёж показывает, как распределить нагрузку по фазам в частном доме и разбить потребителей на группы. Вводным кабелем, идущим от счётчика, здесь выступает ВВнг 5*10 (5 жил с сечением 10 мм2). Защита от перегрузок и коротких замыканий возложена на автомат ВА 40 А.

  • К первой группе (фаза L1) подключаются световые приборы. В качестве защиты используется автомат на 10 А. кабель для протяжки линий: ВВГнг 3*1,5 мм2.
  • Второй группой объединены потребители, подключенные к розеткам ванной и санузла. В качестве автоматического выключателя здесь установлено устройство защитного отключения (УЗО 10А-10mA). Марка кабеля, который здесь используется ВВГнг 3*2,5 мм2, не менее. Подключается она также на фазу L1.
  • Третья группа потребителей – розетки, установленные в остальных комнатах (гостиная, спальные, рабочий кабинет, кладовая, гардеробная). Линия подключается на фазу L2 с проводом, сечение которого не менее 2,5 мм2. Защита оборудования и людей возлагается на автомат 16 А.
  • К четвёртой группе потребителей относят розетки кухни и коридора. Запитываются через фазу, обозначенную как L3. Подключается по принципу, аналогичному тому, который использовался для третьей группы: трёхжильный кабель в 2,5 «квадрата» и 16-ти амперный автомат.
  • Пятой группой является провод, идущий на электроплиту. Подключается на 3 фазы с нулём и обязательным заземлением. Кабель здесь используется марки ВВГнг 5*6 мм2, защитное устройство: УЗО 32 А-32mA.

Пример разводки по одному этажу

Рассмотрим пример технологической схемы для 1-го этажа коттеджа. Такой вариант ещё одно верное решение того, как распределить нагрузку по фазе в частном доме. Этот вариант связан с тем, что максимальное количество энергопотребителей сконцентрировано именно на этом этаже.

Схема разводки по фазам для одноэтажного коттеджаИсточник ingenernie-sistemi.ru

Для более наглядного понятия того, как распределить нагрузку по фазам в частном доме, приведена следующая план-схема. Такой проект является необходимым при прокладке новой линии, строящегося или ремонтирующегося коттеджа. В дальнейшем изображение значительно облегчит поиск возможной неисправности, внесение изменений или добавление новых точек.

План-схема разбивки электропроводки по группам энергопотребителейИсточник ingenernie-sistemi.ru

Варианты замены

Получить источник напряжения 380 В можно и через использование трёх фаз от источников электрического питания с напряжением 220 В, однако в высотных домах делать это рекомендуется только с согласия осуществляющей энергетический надзор компании. При наличии возможности подсоединения электрооборудования к трёхфазному щитку распределения, который обычно находится в подъезде, преобразователь напряжения не нужен — достаточно трёхфазного удлинителя

Существующие способы преобразования однофазного тока в трёхфазный хоть и эффективны, однако имеют некоторые минусы:

  • нередкая потеря мощности двигателя;
  • невозможность получения трёхфазного тока без присутствия помех;
  • мощностные ограничения частотных преобразователей;
  • наличие видов электрических двигателей, которые не получится запустить подобными способами в однофазной сети;
  • конденсаторы мощности не очень удобны в использовании, так как система получается большой и представляет опасность для помещения.

Сделать подобный прибор в домашних условиях возможно, но достаточно проблематично и трудозатратно, поэтому покупка инвертора будет куда более простым и безопасным решением, учитывая широкий выбор товаров в этом сегменте.

Как регулировать скорость инвертором?

Как частотник может изменять частоту вращения трехфазного электромотора? Сначала он меняет напряжение сетевое. Далее, из него получается нужная амплитуда и частота напряжения, поступает на электромотор.

Разбег интервала регулирования скорости преобразователем большой. Можно изменять вращение мотора в другую сторону

Чтобы двигатель не вышел из строя, нужно брать во внимание данные из его характеристики, допускаемые обороты, мощность

Куда подключать заземление

Кроме нейтрали и фазы в современной электропроводке используется ещё один проводник — защитное заземление. К нему присоединяются корпуса электроприборов и светильников.

При нарушении изоляции между этими деталями и элементами, находящимися под напряжением, возникает короткое замыкание или появляется ток утечки. В результате этого явления происходит отключение автоматического выключателя или дифференциальной защиты, соответственно.

В современной системе электроснабжения жилых домов используются три схемы заземления:

  • TN-C. Старая система заземления, при которой заземление линий электропередач осуществляется только в подстанции, на нейтрали вторичной обмотки трансформатора, после чего к потребителю подводится совмещённый проводник PEN, выполняющий одновременно функцию заземления и нейтрали. В этом случае вместо защитного заземления имеет место защитное зануление и подключать к нему корпуса электроприборов запрещено ПУЭ 1.7.132. Для защиты людей от поражения электрическим током в такой системе необходимо использовать УЗО или дифавтомат.
  • TN-C-S. Это более современная система, при которой во вводном щитке совмещённый провод PEN разделяется на нейтраль N и заземление РЕ. Место разделения при этом подключается к контуру заземления здания. Согласно ПУЭ п.1.7.135 после разделения соединение этих проводников запрещено. Заземляющий провод в квартирной электропроводке в данной системе необходимо присоединять именно к проводнику РЕ.
  • TN-S. Самая современная схема, при которой электроснабжение осуществляется при помощи пяти проводов — три фазных L1, L2 и L3 , нейтраль N и заземление РЕ. В этом случае заземление присоединяется только к заземляющему проводнику.

В крайнем случае, допускается подключать защитное заземление к отдельному контуру, изготовленному согласно нормам ПУЭ п.п.1.7.100-118. В этом случае получится система заземления ТТ.

Важно! Использовать в качестве заземлителя водопроводные, канализационные или отопительные трубы запрещено

Преимущества инвертора 220 в 380

Универсальный инвертор 220 в 380 обладает рядом выгодных преимуществ:

  1. возможность выработки трёхфазного тока 380 В без потери мощности асинхронного двигателя;
  2. возможность применения для подключения моторов с самыми разнообразными характеристиками;
  3. невысокая мощность потребления.

Также плюсами использования инвертора с 220 на 380 считаются такие моменты, как:

  • уменьшение потребления электроэнергии в связи с возрастанием мощности до пятидесяти процентов;
  • стабильность работы оборудования, защищённой от воздействия скачков напряжения;
  • увеличения ресурса работы — плавность запуска и остановки понижают степень износа приборов.

Как из 220 сделать 380?

печка дрова речка

А при чем тут 380? Такое напряжение в промышленных целях используют. У вас всё сгорит сразу. Даже и не знаю.. . Может вам генератор использовать? Да нет, затратно выйдет. А для повышения используют повышающие трансформаторы. Но в вашем случае это ерунда. Ведь ток к городам подходит не 220, а в сотни раз больше, иначе он не дойдет. Ну а уже перед городом и в городе на трансформаторных пунктах он понижается до нужного. В вашем случае надо бы линию хорошую. Но это задача управления населенным пунктом, а не ваша.

Вообще то нормальные стабилизаторы (это не те которые когда то стояли на телевизораз в СССР) предназначены вытягивать напряжения, если конечно его не перегружать больше положенного, тогда он просто перестаёт справляться со своими обязанностями.

Идея тут только одна. Поставить СВОЙ промежуточный трансформатор. Только влетит Вам это в копейку. Так что скидывайтесь 3-4 семьями.

220 это ни о чём не говорит. Выделенная мощность у вас какая? Пишите заявление в месные электросети о выделение мощности 15кв. Будет 3 фазы по 220в.

У вас один выход. Устанавливать второй высоковольтный тр- р на 250 КВТ и разгружать дачные эл/сети.

ваша задача переделывать существующие сети, и именно сам трансформатор питающий вашу ветку и линии эл. передач, проведённые вероятно ещё в стародавние времена и не справляющиеся со своей современной нагрузкой.

У нас один сосед в деревне подключился не через старый деревенский трансформатор, с которым вечно такие же проблемы, а купил себе такой же отдельный трансформатор и подвёл к нему линию высокого напряжения в параллель с той, которая питает деревенский трансформатор. Теперь горя не знает и даже перепродаёт электроэнергию тем соседям, кто пожелал подключиться через его трансформатор. Всё это, разумеется, делается через Райэнергосбыт — без их разрешения никак. А трансформатор такой не всякому по карману.

Стиральная и отопление это тоже 220 А у вас видимо на всех не хватает потому и перепады Нужно либо менять трансформатор на более мощный или себе генератор установите Но он очень шумит

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
