Открытая и закрытая проводка в чем разница

Распространенные виды розеток

Для бытовых условий наиболее распространены розетки на 220В и 380В. Каждая их них изготавливается под определенный монтаж электропроводки. Они в свою очередь имеют также подвиды:

• До 16 А (наружные) – могут иметь заземляющий контакт или нет, крепятся на стену или другие поверхности;
• До 40А (наружные) – конструкции с 3 плоскими или круглыми контактами, используются только под подключение стационарных электрических плит, для которых требуется монтаж силовой розетки;
• Внутренние (встроенный тип) – инсталляция выполняется чаще всего в установочные монтажные коробки;
• С крышкой против попадания воды и пыли – чаще всего используются для ванных комнат;
• Спаренные (2 в 1 корпусе) – бывают с заземляющими контактами и без;
• Телевизионные – чтобы подсоединить коаксиальный кабель антенны к устройству;
• Компьютерные – служат для подключения к Интернету или компьютерной сети;
• Телефонные – скрытого и наружного типов для подсоединения к телефонной сети.

Розетки на 380В не применяются в старых квартирах. Они бывают двух типов: стационарные и переносные. Оба варианта относятся к наружным видам и могут применяться в частных домах под подключение котлов отопления, сварочных аппаратов и др.

Способы прокладки

Выполнить прокладку электропроводов в каркасном доме можно наружным (открытым) либо скрытым способом. Первый предполагает монтаж своими руками кабелей по стенам, а второй – внутри них. И в обоих случаях укладку придется делать с учетом конструктивных особенностей здания.

Наружная

Наружную проводку можно сделать четырьмя способами:

1. Кабель с двойной изоляцией, зафиксированный на стенах с помощью клипс либо скоб.
2. Витой провод на керамических изоляторах.
3. Силовая линия в кабель-канале или пустотелом плинтусе.
4. Электропровод в металлической либо пластиковой гофре (трубе).

Варианты проведения открытой проводки

Этот вариант дешевле и проще в самостоятельном исполнении. Потом такую внутреннюю электросеть в своем доме можно без особых проблем дополнять новыми линиями и розетками. Однако выглядит она не слишком эстетично и подвержена внешним повреждениям. Изоляцию открытого провода банально может перегрызть домашнее животное или мышь.

Открытая проводка это лучший вариант для каркасных домов

Скрытая в обшивке проводка

Скрытая электропроводка не видна, интерьер коттеджа получается более красивым. Однако стоит подобный вариант разводки дороже открытого. Плюс из-за особенностей конструкции деревянного каркасного дома сделана она может быть только путем прокладки в его стенах и межэтажных перекрытиях стальных либо медных труб. По строительным нормативам проводить электрические кабели в древесине или пенопласте без дополнительной защиты из негорючего металла нельзя категорически.

Разводка скрытым способом осуществляется еще на этапе строительства

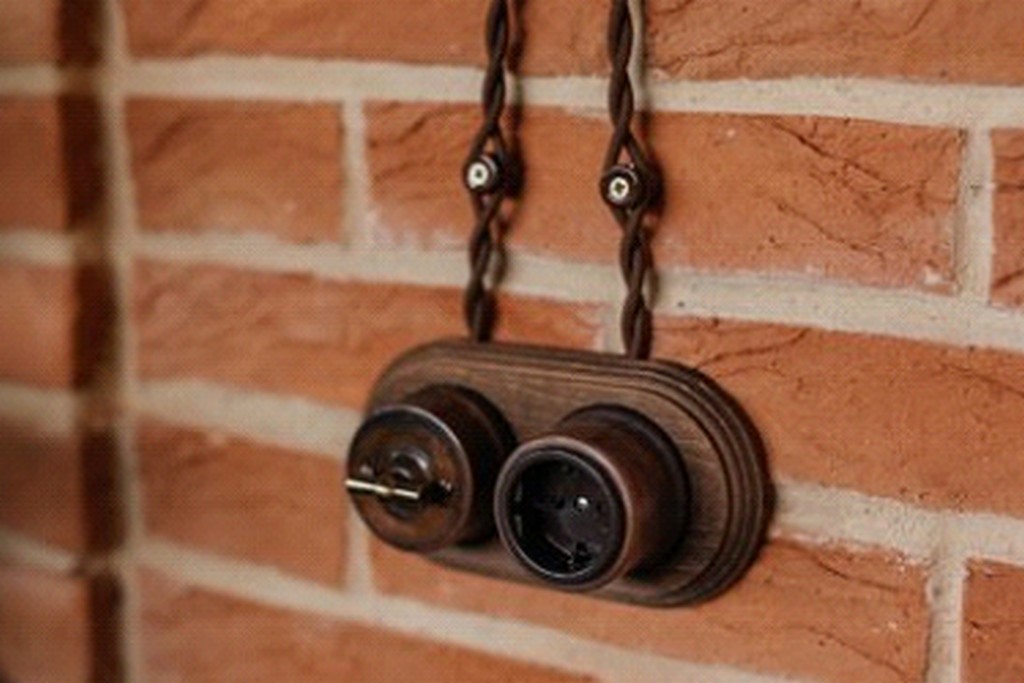

Ретро электропроводка в деревянном доме плюсы и минусы

Минусы использования ретро проводки:

# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.

#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».

#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.

Когда необходимо сделать проходной выключатель.

А теперь пройдемся по плюсам:

1. Это конечно же соответствие ретро проводки нормам и правилам монтажа.
2. В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.
3. В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».
4. Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.
5. Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода  и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

Фиксация провода на крайних изоляторах.

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

Обжимка многожильного проводника наконечником НШВИ. Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Bcsongben TC-TBSO-2DE-2U – эргономика и качество

Еще одна настольная розетка выдвижного типа, оснащенная 2 гнездами питания и 2 USB-портами для зарядки смартфона или любой другой техники. Устройство легко монтируется и не занимает пространство на столе. Для того чтобы достать розетку, достаточно потянуть ее за специальную конструкцию.

Несмотря на все преимущества, изделие имеет и ряд недостатков. Даже при учете того, что у розетки всего 2 гнезда, она выглядит громоздко и выпирает из-под стола. Во-вторых, основная часть конструкции выполнена из не самого долговечного пластика.

Плюсы:

• дизайн;
• эргономика;
• 2 USB-порта;
• адекватная цена;
• удобный механизм открытия.

Минусы:

• выглядит громоздко;
• качество пластика.

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

Выбор оборудования

На этапе подбора оборудования основные вопросы могут возникать при выборе защитных автоматов, УЗО и нужной марки провода (кабеля).

Выбираем автомат защиты

На корпусе каждого автомата производителем проставляется информация о его основных эксплуатационных характеристиках.

Вас должна интересовать та, которая помечена цифрами 1, 2 и 3.

«1» — номинальное значение потребляемого тока в амперах.

Выключатель автоматический защищает участок располагающейся за ним электропроводки от протекания тока, величина которого превышает показатель I (длительного допустимого). Это значение определяется сечением кабеля и материалом жил.

• 10А – 1,5 мм² (для освещения)

• 16А – 2,5 мм² (для розеток)
• 25А – 4,0 мм² (для подключения единичных энергопотребителей, например, маломощных проточных водонагревателей)
• 32А – 6,0 мм² (кабельный ввод)
• 50А – 10 мм² (кабельный ввод при наличии мощных потребителей электроэнергии).

Снижение величины на порядок (относительно сечения), это личный опыт. Подобное решение позволяет защититься «ото всего» (фальсифицированный по сечению или материалу жилы кабель, нарушения правил монтажа …).

Буква рядом с этой цифрой информирует о характеристике мгновенного расцепителя (ЭмР). Для квартир и частных домов используются выключатели с маркировкой «В» и «С».

«2» — величина отключающей способности (в амперах)

«3» — класс ограничения по току (время срабатывания при КЗ). Здесь может стоять 2 или 3. Последний срабатывает быстрее.

Выбор УЗО

Для защиты небольшого дома подходят двухполюсные однофазные УЗО, рассчитанные на U=230V, Iном ≤ 32А, тип «АС».

Для домов большой площади ставятся четырехполюсные трехфазные УЗО (на каждый каскад подключенных потребителей).

Спальня

В спальне возникает необходимость спрятать розетки в том случае, если они нарушают интерьер комнаты — находятся по центру пустой стены или же не вписываются в общий стиль. Тут существует множество интересных идей. Самым оптимальным решением будет украшение стены около накладки:

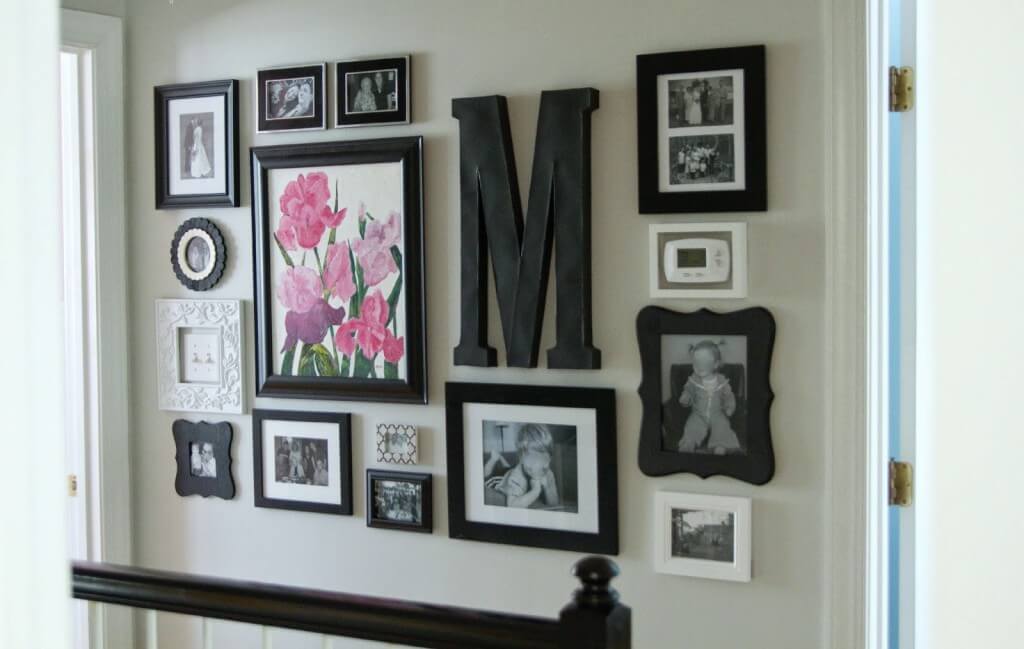

Если же изделие установлено в плинтусе, его можно спрятать за специальной декоративной дверцей:

Популярной проблемой считается желание спрятать провода от телевизора, который висит на стене. Лучшим решением будет размещение разъемов за телевизором, в этом случае получится и розетку спрятать и сами провода.

Куда важнее позаботиться о жизни маленького ребенка, у которого может возникнуть интерес к небезопасным разъемам. Чтобы закрыть розетки от детей, лучше всего использовать специальные заглушки, которые можно приобрести через интернет либо в специализированном электротехническом магазине. Примеры использования таких заглушек показаны на фото:

Если вам нужно спрятать розетку с вилкой, тут дела обстоят сложнее, использование заглушек отпадает. Самый простой вариант — сделать перестановку в комнате и скрыть подключенные провода за мебелью (тумбой либо шкафом). Исключаете такой вариант? Тогда все те же дизайнерские приемы помогут замаскировать розетку с вилкой (например, от кондиционера):

В детской нужно подходить к вопросу размещения электрических устройств более серьезно. Еще при ремонте вы должны продумать места установки всех электрических точек, чтобы маленький ребенок не мог добраться до опасного электричества.

Начало работы

Перед тем, как монтировать проводку в квартире, необходимо составить схематический план электропроводки с расположением всех точек: розеток, выключателей, разветвительных коробок, осветительных приборов.

Для составления схемы электропроводки в квартире нужен масштабный план помещений, поскольку в таком случае легче просчитать необходимую длину электрического кабеля. Вычерчивая схему, нужно придерживаться общепринятых стандартов обозначения устройств, чтобы чертеж был понятен для любого исполнителя работ.

Размещение розеток и выключателей может иметь несколько стандартов. Согласно одному из них, розетки размещают на высоте 0.3-1 м от уровня полов, а выключатели на высоте 0.8-1.5 м. Эти величины не критичны и выбираются по удобству пользования. Одним из факторов выбора местоположения является расстановка мебели.

В любом стандарте необходимо придерживаться требований ПУЭ, согласно которым горизонтально проложенные провода в стенах должны отступать от потолка на расстоянии 150-200 мм, а отступы от дверных и оконных проемов должны быть не менее 100 мм.

План электропроводки

Отдельно оговаривается расположение розеток и выключателей в ванных комнатах. Расстояние от коммутационной аппаратуры до токопроводящих элементов (труб канализации и водопровода) должно составлять не менее 600 мм и не менее чем на 130 см от уровня пола.

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект. Поочерёдно при составлении бумаг выполняют такие действия:

1. Определяют место, откуда электричество подаётся к локальному участку.
2. Выделяют точки, где потребляется электричество.
3. Выбирают место установки для компонентов защиты.
4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.
Только фазовый провод разрывают все выключатели

Иначе даже процедура замены лампочек заканчивается ударом током.
Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
Важно правильно выбрать не только основной вид проводов, но и сечение.
Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации

Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
2. Далее устанавливаются распределительные коробки.
3. Трубки нарезаются, пока длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
4. Отдельные части труб соединяются, стандартный вариант – сварка.
5. Кабеля прокладываются по трубам при помощи протяжки.
6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше. Другие советы:

1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
2. Укладка кабелей – свободная. Натяжение отсутствует.
3. По приложенному к стене шпателю легко проверить показатель углубления.
4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Кабели иногда монтируются открытым способом, когда штробы не прорезаются. Но в этом случае понадобится специальный крепёж. Кабели прокладываются в защитные коробки, чтобы избежать появления локальных пожаров.

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала

Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка

При подвесном потолке из гипсокартона реечные системы удачно скрываются внутри. Потому допускается монтаж открытого типа. Главное – чтобы все провода в этом случае находились за пределами конструкции.

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки — фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Не работает розетка: с чего начать

Если в доме или квартире не работает розетка в квартире, стоит проверить этот факт, а уже после принимать более серьезные меры.

Для начала попробуйте подключить другую бытовую технику. Убедитесь, что она также не работает. Сразу после этого включите прибор в другую розетку для контрольной проверки. При наличии мультиметра измерьте напряжение в сети.

Для проведения ремонтных работ в квартире подготовьте следующие инструменты:

• индикатор напряжения или индикаторную отвертку для определения фазы;
• пассатижи с диэлектрической ручкой (как вариант, можно взять обычные плоскогубцы и обмотать ручки в несколько слоев изолентой);
• отвертку с крестообразным и обычным жалом;
• острый нож (канцелярский или строительный);
• новый провод или автомат (могут потребоваться в зависимости от обстоятельств).

В некоторых случаях необходимо зубило и молоток, если требуется расширить отверстие под розетку или выполнить иные работы. Также для проверки розеток в квартире стоит подготовить мультиметр. Если такового нет, используйте настольную лампу (сразу убедитесь, что она работает).

Материалы и оборудование для скрытой электропроводки

Над выбором кабеля думать долго не нужно: подойдет обычный, марки ВВГнг. Если позволяет бюджет, вместо него можно использовать провод NYM. И тот, и другой характеризуются продолжительным сроком эксплуатации, имеют высокую прочность, благодаря чему выдерживают мокрую заделку в штробах.

Сечение кабеля должно соответствовать стандарту:

• линии для устройств освещения — 1,5 кв. мм;
• подключение розеток — 2,5 кв. мм;
• электрическая плита — 4 кв. мм.

Выбор сечения кабеля для открытой и скрытой проводки Можно взять любые распределительные щиты. Подойдут даже изделия, которые формально используются при обустройстве открытой проводки. Аналогичная ситуация с выключателями и розетками. Тем не менее, специальные приборы для скрытого монтажа занимают намного меньше места, смотрятся миниатюрно и не нарушают целостности интерьера. Однако в таком случае придется устанавливать подрозетники и распаячные коробки. Существуют компоненты для сплошных и полых стен.

На какой высоте вешать телевизор?

С количеством разобрались, переходим к конкретным точкам расположения.

Для определения всех отступов первоначально необходимо узнать высоту подвеса телевизора. Удивительно, но некоторые мастера иногда так задирают розетки, что они по итогу оказывают выше самого телика.

Поэтому определение высоты установки TV это задача, которую нужно решать еще до монтажа всей розеточной группы.

Правильная последовательность здесь следующая:

Правило №5
Выбор диагонали – подбор кронштейна – высота подвеса – розеточные группы.

Формула для расчета высоты очень простая и наглядная. Она учитывает как рекомендации производителей TV, так и рекомендации врачей.

Правило №6
Телевизор нужно вешать так, чтобы расстояние от пола до уровня глаз приходилось ровно на 1/3 высоты телевизора.

Почему 1/3, а не 1/2 экрана, как рекомендуют многие?

Если бы вы сидели перед черным ящиком на табуретке с ровной спиной, то взгляд как раз и попадал бы в середину.

Однако на диване или кресле мы облокачиваемся на спинку и наша голова автоматически уходит чуть назад, приподнимая взгляд. Поэтому и телевизор должен быть именно на этой высоте.

Как применить формулу на практике? Сначала узнаём высоту экрана.

Марка и производитель здесь не важны. Отталкиваясь от диагонали этот параметр будет у всех практически одинаков.

Далее садитесь на диван и измеряете расстояние от пола до уровня глаз. Для этого на диване нужно расположиться слева или справа, а второй человек сбоку рулеткой сделает замеры.

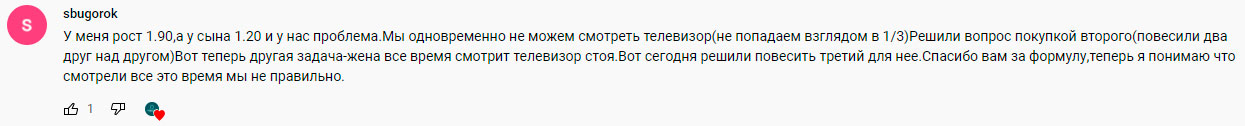

Если в семье очень много любителей зомбоящика и все они разного роста, то проделываете операцию с каждым членом семьи и выводите среднее значение .

А что делать на стадии чернового ремонта, когда дивана еще нет в наличии? По крайней мере определитесь с мебелью и узнайте высоту посадочного места (обычно 45-50см).

Соорудите в комнате сиденье аналогичной высоты и замерьте примерное расстояние до глаз. В дальнейшем подкорректировать погрешность можно будет при помощи кронштейна.

Комментарии:

ElectroDoctor

Розетки надо брать уровнем не ниже Legrand. Никаких Makel, Lezard или даже Viko! Это последняя вещь, на которой стоит экономить. Уж лучше шпаклевку дешевле купить или обои на стену, чем чистовую электрику!

Danil

Один клиент как-то мне доказывал, что Makel ничем не хуже Легранда. Даже поспорил со мной. Я купил по одной розетке и поджег их корпуса. Макел загорелся, а Легранд только плавился и никак не хотел воспламеняться. В итоге я выиграл, а в конце-концов выиграл и заказчик, т.к. отказался от дешевой китайщины

Denis

Розетки со шторками не защитят от спицы или самореза в руках вашего ребенка. Только плотные заглушки. Шторки могут предостеречь только от СЛУЧАЙНОГО попадания тонкого предмета внутрь корпуса.

Teiance

Совет! Чтобы приобрести кабель нужного сечения, необходимо посчитать суммарную нагрузку всех электроприборов в квартире.

Оставить комментарий Отменить ответ

Как подобрать и подключить дифференциальный автомат

Как собрать удобный распределительный щит своими руками

Несколько простых правил выбора розеток и выключателей

Высота и размещение розеток на кухне в современной квартире

Подготовка стен и перекрытий под скрытую проводку

Монтаж скрытой электропроводки

выполняют:

1. При горизонтальной прокладке — параллельно линиям пересечения стен с потолком,
2. По потолку (плоскими проводами) — можно прокладывать по кратчайшей трассе (между ответвительными коробками и светильниками ).
3. При вертикальной прокладке — по вертикальным линиям (спускам и подъемам проводов).

Горизонтальные участки питающих линий

прокладывают:

• в пустотах железобетонных плит перекрытий — без труб;
• в слое подготовки пола — в пластмассовых трубах.

При скрытой прокладке электропроводка

должна быть заглублена и иметь толщину защитного слояиз цементного раствора над каналом (трубой):

• в стенах, перегородках и потолках — не менее 10 мм ;
• в полу — не менее 20 мм .

При прокладке электроразводки в несгораемых

конструкциях из штучных стройматериалов (кирпич, камень, шлакоблоки ) — креплениепроводки выполняется к поверхности конструкций в штрабах под слоем штукатурки.

На практике прокладка по стенам из штучных стройматериалов

выполняется следующим образом:

1. Сначала стены штукатурят. Это обусловлено тем, что раствор и так сложно наносить на стену, а с протянутыми проводами, штукатурные работы усложняется многократно.
2. Затем по высушенной штукатурке выполняют пробивку штраб трассы электропроводки и гнёзда под коробки разводки, розетки и выключатели.
3. Крепят в штрабах электропроводку и коробки под разводку, розетки и выключатели, оставляя изолированные концы проводки для их подключения после отделки стен.
4. Штрабы и гнезда с коробками шпаклюют заподлицо с основной штукатуркой.
5. Подключение розеток, выключателей и ламп освещения выполняется после отделки стен, перед наклейкой на стены обоев или облицовкой стен другими отделочными материалами.

При прокладке под слоем штукатурки на сгораемых конструкциях — на деревянных стенах, перегородках или потолке — крепление проводки

выполняетсяпо слою асбеста толщ.3 мм под слоем штукатурки (рис.1).

На практике прокладка скрытой электропроводки по деревянным стенам

выполняется следующим образом:

1. Сначала в деревянных стенах заделывают паклей все щели.
2. Затем стены оббивают слоем толя и дранкой.
3. Затем по трассам электропроводки прокладывают слой листового асбеста шириной 30-40 мм из расчёта, что от проводки до дранки должно быть расстояние не менее 10 мм.
4. Затем прокладывается трасса электропроводки с установкой коробок под разводку, розетки и выключатели.
5. Затем проводка и коробки покрывают слоем раствора алебастра, чтобы закрепить проводку и защитить её от случайных порывов при штукатурных работах.
6. И только после этого выполняют штукатурные работы.
7. Подключение розеток, выключателей и ламп освещения выполняется после отделки стен, перед наклейкой на стены обоев или облицовкой стен другими отделочными материалами.

Наилучшим и менее затратным вариантом отделки деревянных стен (в сухих помещениях) является облицовка стен сухой штукатуркой.

Вариант выполнения ответвлений от разводящих проводников

в скрытых электропроводках на деревянных стенах показан на рис.1.

РАЗРЕШАЕТСЯ пересечение каналов и шахт

одиночными линиями, выполненнымипроводами и кабелями , заключеннымив стальные трубы . Должны быть защищены от коррозииметаллические элементыэлектропроводок :

• конструкции, короба, лотки,
• трубы, рукава, коробки, скобы.

ЧИТАТЬ ТАКЖЕ: Какие бывают кабель-каналы

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

1. При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

1. В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

1. Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

1. Лёгкая разводка компонентов по помещению.
2. Беспроблемное обслуживание, замена деталей в случае необходимости.
3. Безопасность. Не потребуется даже запоминать особенности расположения.
4. Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Общая характеристика

Основная причина популярности фурнитуры скрытого типа — безопасность. Такая розетка сложнее поддается механическим повреждениям, поскольку по большей части находится не на поверхности, а утоплена в стену. Проводка укладывается в специально проделанные штробы, представляющие собой выдолбленные в стене каналы. Легче всего создавать штробы в гипсокартоне, а вот в случае с кирпичом или бетоном для проделывания штроб понадобятся серьезные трудозатраты.

Среди прочих достоинств скрытой установки следует отметить большую эстетическую привлекательность, поскольку на поверхности расположен лишь небольшой корпус розетки. При этом в некоторых случаях рекомендуется останавливать выбор на открытой фурнитуре (например, в деревянных зданиях). Жертвовать внешним видом помещения приходится ради уменьшения трудоемкости процесса.

Розетки скрытого типа классифицируются, исходя из количества имеющихся в них гнезд, на:

• одноместные;
• двухместные;
• блочные.

Лучшим выбором считается установка одноместного типа прибора. Причем особенности монтажа штепсельной розетки утопленного типа при скрытой проводке диктуются характеристиками материала. К примеру, при работе с пенопластом или гипсокартоном придется исходить из специальных правил установки, которые учитывают хрупкость указанных материалов.

Выпускаются разъемы с заземлением и без такового. Безусловно, с точки зрения безопасности предпочтительнее устройства с заземлением, поскольку такие розетки лучше справляются с переменами напряжения в электрической сети. Также следует учитывать тот факт, что для незаземленного прибора понадобится более глубокая ниша (на 1-2 сантиметра), чем для заземленного. Устройства с заземляющим контактом присоединяются к заземлительному проводу. Разъемы с заземлением предпочтительны для подключения электроплиты, холодильника, кондиционера и прочей крупной бытовой техники.

Существуют двухконтактные и трехконтактные одноместные разъемы. Основное их различие с одноконтактными заключается в том, как выглядят гнезда (они могут быть плоскими или круглыми). Гнезда могут быть симметричными или асимметричными. Внешний вид гнезд зависит от разновидности электроприборов, на которые они ориентированы.

При необходимости подключения нескольких приборов к одному разъему необходимо предусмотреть двухместное или трехместное устройство. Применяется два типа двухместных розеток: горизонтальные по отношению к стене и вертикальные.

Восстановление выпавшей из стены розетки

Неисправность подобного рода является не самой приятной наградой за неаккуратное использование бытовой техники.

Для выхода из подобной ситуации можно воспользоваться двумя самыми распространенными вариантами: кратковременным или долговечным:

• Первый способ подразумевает под собой закручивание лепестков намного сильнее, чем обычно. Это позволит изделию еще, какое-то время, находиться на своем месте и служить верой и правдой.
• Долговечный способ требует значительно больших временных затрат, а также, наличие инструментов и новых приспособлений.

Главная причина выпадения розетки из стены – это, как раз, нерабочие лепестки. Решением в данном случае станет модернизация посадочного места.

Дополнительные инструменты для ремонта розетки

Чтобы вернуть розетку на свое место потребуются:

• монтажная коробка 68х45 мм;
• гипс;
• нож строительный;
• полимерная грунтовка;
• шпатель;
• инструменты, о которых ранее уже было написано.

Перед началом работ нужно обесточить помещение и предупредить других людей, которые с высокой долей вероятности могут снова включить подачу тока на автомате. Если это не представляется возможным, обязательно повесьте табличку: «Ведутся ремонтные работы».

Приступаем к работам по восстановлению

Демонтируя розетку и старую монтажную коробку, следует обязательно пометить каждый провод маркером. Все заглушки и саморезы удалите. Это обеспечит свободный подступ проводов в коробку.

Из нее также следует удалить дно, поскольку габариты коробки часто не совпадают с параметрами отверстий в стенке. Коробка без дна легко подрезается, но деформировать ее сжатием нельзя.

Галерея изображений

Фото из

Разборка шатающейся в гнезде розетки

Примерка подрозетника к месту

Подгонка монтажной коробки по факту

Примерка подрезанной подрозетника к гнезду

Нанесение гипсовой смеси для крепления

Фиксация подрозетника на связующий состав

Установка и крепление механизма розетки

Установка рамки и лицевой панели

Розетку необходимо установить так, чтобы она прочно и неподвижно сидела в стене. Для этого отверстие грунтуется. После чего разводится в воде гипс и этой смесью обрабатывается отверстие, а шпателем заделываются щели.

Туда вставляется монтажная коробка. Через 15 минут, когда гипс надежно ее прихватит, можно заняться процессом установки внутренней части новой розетки и начать подсоединение проводки. Завершающим этапом станет установка лицевой панели.

Как выбрать розетку

Существует множество видов розеток, отличающихся между собой по конструкции и по предназначению.

Конструкция и предназначение розеток

Для использования в квартирах и частных домах рекомендуется использовать несколько видов:

• Простая без заземления (Тип С 1а) Подходит для работы простых приборов, в рабочем режиме выдерживает напряжение до 250 Вт при постоянном токе 10А либо при переменном до 16А
• С двумя контактами по бокам для заземления (Тип С 2а) Подходит для подключения нагревательных колонок, котлов, стиральных машин, микроволновых печей, насосов и другой бытовой техники. Параметры мощности сравнимы с предыдущими
• Оснащёные заземлением штифтового формата (Тип С 3а) Подойдёт для подключения более мощных электробытовых приборов. Характеристики — такие же, как у С2а
• Тип С5 — розетки старого образца, выдерживающие всего 6А
• Евророзетки с выступающим корпусом и широко расположенными отверстиями под вилку. (Тип С 6) подходят для устройств с такими же вилками.

Выбираем розетку по способу монтажа

По способу монтажа различают розетки наружной и внутренней фиксации. Часто точку питания выполняют в виде двойника или блока, состоящего из нескольких розеток. Наружная – часто используется в старых домах, ретро интерьерах. В целях безопасности прокладывается под металлическими трубами, чтобы исключить возможность соприкосновения проводки с поверхностью стены. Предусматривает проведение дополнительных слесарных работы. Чтобы не нарушить визуальное восприятие ретро стиля, на одной диэлектрической подложке можно установить дополнительную розетку рядом с основной.

Розетки наружной фиксации с проводкой открытого типа часто используются в ретро-интерьерах

Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину. При использовании скрытой розетки вся проводка оказывается скрытой внутри стены – кабель укладывается в специальные канавки – штробы, а розетка с подрозетником монтируется в специально высверленную для этого выемку.
