Структура кабеля ВВГ
Ну, а теперь давайте рассмотрим, как выполнен кабель. В принципе основная структура уже просматривается, но есть множество деталей, которые рассчитаны только на знание и никакая аббревиатура их не расскажет.
|
|
И начнем наш разговор с токоведущей жилы. Как мы уже разобрали выше, жила у нас выполнена медной. Кабели силовые ВВГ могут иметь одно- и многопроволочную структуру кабеля. |
|
|
Согласно нормам, структуру жилы определяет ее форма и сечение. Круглые жилы могут быть однопроволочными у кабелей с сечением от 1 до 50 мм2, а многопроволочными у круглых жил с сечением от 16 до 240 мм2. Для фасонной жилы эти соотношения немного другие. Однопроволочным может быть кабель с сечением одной жилы от 25 до 50 мм2, а многопроволочным от 25 до 240 мм2. |
|
|
В чем разница одно- и многожильной жилы? Одножильный кабель выполнен из одной проволоки соответствующего сечения, и относится к классу гибкости 1. Многожильный кабель более гибкий и соответствует классу гибкости 2. Понятно, что цена на многожильный провод немного выше. |
|
|
Кроме того, проводник может иметь круглую или фасонную жилу. Что это значит? С круглой я думаю объяснять нечего не надо, а вот на фасонной остановимся подробнее. Начиная с сечения в 25 мм2, кабель может быть изготовлен с так называемыми фасонными жилами. Фасонными называют жилы любой формы кроме круглой. Такая форма придается жилам кабеля для уменьшения пустот внутри оболочки. Обычно такие кабели выпускаются трех-, четырех- и пятижильными. |
|
|
Тут стоит сразу остановиться на количестве жил кабеля ВВГ. Как говорит инструкция, их может быть от одной до шести. Хотя наиболее распространенными вариантами являются трех- и пятижильные кабели. |
|
|
Сразу стоит отметить, что у пятижильного кабеля далеко не всегда сечение каждой жилы должно быть одинаковым. Например, у кабеля с сечением основной жилы 70 мм2 нулевая жила может быть всего 35 мм2, а жила заземления и вовсе 25 мм2. Такое исполнение допускается ГОСТом. |
|
|
Теперь остановимся на изоляции жилы. Как мы уже говорили, она выполнена из винила, а ее толщина зависит от сечения токоведущей части. Так ВВГ 4×4 кабель на напряжение до 660В имеет толщину изоляции 0,7 мм, а такой же кабель, но для напряжений до 1кВ толщину в 1 мм. Для сравнения у кабеля с сечением жилы в 35 мм2 эта же толщина будет 1,1 и 1,2 мм соответственно. |
|
|
Ну, и последним элементом является оболочка. Ее толщина должна соответствовать ГОСТ 23286 – 78. И она так же зависит от сечения жил. Например, для кабеля с сечением жил до 6 мм2 толщина оболочки должна быть не меньше чем 1,2 мм. А для кабеля с сечением жил в 35 мм2 уже 2,1 мм. |
Расшифровка и модификации
Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.
Разные виды одной под одним и тем же названием
Обычный ВВГ
Расшифровка основной аббревиатуры — ВВГ — несложна:
- отсутствие впереди буквы А говорит о том, что жилы медные;
- первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
- вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
- «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).
То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).
Виды круглых проводников
В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).
Негорючий ВВГнг
В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.
Есть еще несколько видов кабеля ВВГнг:
- ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
- ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.
Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
- ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
- ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).
Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.
Формы выпуска
В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).
Разные типы кабеля ВВГ
Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.
Разные типы жил в кабеле ВВГ
Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).
Расшифровка аббревиатуры и модификации
Аббревиатура, которая наносится на внешнюю поверхность изоляционной оболочки кабеля, обозначает его конструктивные особенности и технические характеристики. Последовательность буквенных и цифровых обозначений несет определенную информацию. Первые заглавные буквы ВВГ обозначают следующее:
- В – материал из которого сделана изоляция токопроводящих жил под внешней оболочкой, в данном случае это поливинилхлорид. Буква «В» исходит из названия основной составляющей материала изоляционного слоя винила;
- В – материал внешней оболочки, основным составом которого, также является винил. Такую изоляцию принято называть ПВХ, это термопластик. 43% его состава продукт нефтехимии этилен и 57% связанный хлор. Составы пластиковой изоляции могут отличаться, в некоторых моделях используется ПВХ оболочка с примесями блокирующими распространение огня.
- Г – указывает, что общая оболочка токопроводящих проводов не имеет бронированного слоя, такой кабель называют голый, не имеющий защиты от жестких механических воздействий.
Все модели имеют медные провода с жесткой монолитной или гибкой многожильной структурой.
Существует целый ряд модификаций пластиковой изоляции:
- ВВГпнг – в данном варианте добавленное буквенное обозначение «пнг» указывает, что его допускается прокладывать в составе группы кабелей других марок. Его внешняя оболочка не распространяет горения. (пнг – плоский негорючий)
- ВВГнг–ls обозначает, что состав пластика изоляции с примесями, которые при горении снижают выделение токсичных газов и дыма;
- ВВГнг–hf при сильном возгорании окружающей среды и высокой температуре изоляционный слой выгорая, не выделяет коррозионно-активных газов;
- ВВГнг–fr указывает на наличие в изоляционном слое слюдяной ленты создающей термический барьер между окружающей средой и токопроводящими жилами.
Watch this video on YouTube
Если отсутствуют подобные обозначения, они распространяют горение изоляции, это обычный ВВГ.
Маркировка кабеля ВВГ в цифровом обозначении аббревиатуры указывает количество, и сечение токопроводящих жил.
Кабель силовой ВВГ пнг 3х2.5+1 в данном варианте ВВГ, расшифровка маркировки показывает:
- пнг — плоский, негорючий;
- 3 – количество токопроводящих жил;
- 2,5 – площадь сечения проводов;
- +1 – добавочный провод заземления в кабеле.
Для прокладки под штукатуркой чаще всего удобно использовать провод ВВГ п –плоской конструкции, он компактно укладывается в штробы и легко штукатурится не выступая на поверхности.
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Читать также: Подшипник что это такое
Конструктивные особенности
Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.
В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
Как отличить качественный кабель ВВГнг
При покупке ВВГнг стоит обращать внимание на ряд признаков, чтобы отличить оригинальную продукцию от фальсификата:
- Соответствие требованиям ГОСТ 31996-2012. Если кабель выполнен согласно государственному стандарту, то он гарантирует надежность и безопасность в дальнейшей эксплуатации. Кабельную продукцию, которая изготовлена по ТУ и их технология аналогична ГОСТ, также можно смело покупать, не боясь за качество.
- Маркировка. На оболочке должны быть указаны дата выпуска и наименование завода-производителя. Цифры и буквы должны быть нанесены нестираемой краской.
- Сечение жилы. Штангенциркулем необходимо проверить сечение жилы. Полученное значение должно соответствовать заявленным в ГОСТ или ТУ.
- Масса. Взвесьте кабель. Вес также должен соответствовать указанным значениям в ГОСТ или ТУ.
- Прочность. ВВГнг легко гнется и выдерживает не менее 40 изгибов в одной точке при сохранении своих характеристик
- Упаковка. На ярлыке должны быть указаны товарный знак, наименование кабеля, стандарт, дата изготовления, масса и длина, заводской номер барабана.
- Сертификаты соответствия. При покупке внимательно проверяем сертификаты. Желательно обращаться к официальным представителям завода-изготовителя.
Испытание и производство кабеля
Производители, прежде чем указать на проводнике маркировку об отсутствии горения, проводят проверку изделий различными методами. Для проведения тестирования в лабораторных условиях моделируется ситуация реального пожара. Затем специалист при помощи определенного оборудования проводит измерения прозрачности воздуха внутри помещения с огнем. Все замеры следует делать дважды: первично, а затем после возгорания.
Дым снижает проницаемость света внутри комнаты, и это фиксирует устройство. Затем специалист вычисляет отношение значений до и после проведения опыта. Чтобы кабель успешно справился с тестом, прозрачность в комнате не должна измениться более чем на 40%. Только тогда на изделие наносится соответствующая маркировка.
На сегодняшний день производством провода ВВГ занимается несколько отечественных компаний. Среди них:
- «Севкабель» (Санкт-Петербург).
- «Конкорд» (Смоленск).
- «Москабельмет» (Москва).
- «Подольсккабель» (Подольск).
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Конструктивные особенности
Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.
В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
ВВГ выпускаются с разным количеством жил (обычно не более пяти, но встречаются и по шесть). Сразу после трех заглавных букв указывается количество жил и их сечение (например, ВВГ 4×3,5).
Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
Какие бывают проблемы при использовании кабеля
Со временем материал изоляции изнашивается, что сказывается и на физико-химических свойствах силового кабеля.
Основными факторами, влияющими на процесс старения изоляции, являются:
- механические нагрузки (вибрации, электродинамические усилия);
- химическое воздействие агрессивных веществ;
- попадание влаги;
- окисление и регулярное тепловое воздействие;
- перенапряжение.
Не исключены проблемы при прокладке провода У разных типов изоляции старение также проявляется по-своему. Твёрдые диэлектрики разрушаются, на их поверхности появляются микротрещины, органические — выделяют газы, пропитка бумажной изоляции меняет свои физико-химические свойства.
Процесс старения — закономерный и необратимый, однако отсрочить его можно. Для этого необходимо строго соблюдать все предписания производителя к процессу прокладки проводки и режима эксплуатации.
Систематический перегрев силового провода ведет к стремительному старению материала. Чтобы его избежать, не надо прокладывать кабель вблизи источников тепла. Желательно лишь использовать рекомендованный изготовителем для работ тип кабеля (например, резина не подходит для передачи высокого напряжения).
Важно! Необходимо использовать провод с подходящей площадью сечения токопроводящей жилы. Неправильные расчёты приводят к быстрому выходу проводки из строя
Кабель ВВГ: применение и назначение
После тщательного рассмотрения ключевых характеристик проводника следует уделить особое внимание возможности его применения. Где и с какой целью используется кабель ВВГ, а также кто из российских производителей выпускает изделие согласно всем нормам и требованиям?. Главная цель медного проводника – это передача и распределение электроэнергии в специальных установках (с максимальным напряжением до 1000 В и частотой 50 Гц)
Главная цель медного проводника – это передача и распределение электроэнергии в специальных установках (с максимальным напряжением до 1000 В и частотой 50 Гц).
Кабель ВВГ может быть использован как в помещении, так и на улице:
Пожалуй, его единственным «минусом» является то, что изделие не может быть проложено под землёй, за счёт полного отсутствия бронированного слоя. Проложить кабель в траншее можно, с учётом дополнительного средства защиты в виде трубы или другого оборудования.
В быту кабель ВВГ отлично подойдёт для прокладки провода в стене, в каналах или прямиком на улице. В последнем случае, ВВГ советуем накрыть гофрой. При работе с проводником внутри деревянных помещений рекомендуется протаскивать кабель в металлорукаве или негорючем кабельном канале. Это не только защитит ваш дом от возгорания, но и облегчит саму работу и дальнейшую починку, при необходимости.
При использовании кабеля для освещения воспользуйтесь сечениями с маркировкой 3*1,5. Для самих розеток идеально подойдёт 3*2,5. Более мощный проект, например подключение бытовой техники – 3*4, что позволит выдерживать мощность в 8 кВт.
Сечение и вес
Сечение является важнейшей технической характеристикой любого провода, в том числе и марки ВВГ. Этот показатель касается токопроводящих жил и находится в пределах от 1,5 до 50 мм². Общее сечение кабеля состоит из суммы сечений всех имеющихся жил. Они разделяются по своему назначению, и имеют собственное значение сечения. Например, для основной и нулевой жилы этот показатель составляет 1,5 мм², а для заземляющей жилы – 1 мм².
Если сечение основных жил увеличивается, то сечения нулевых и заземляющих жил уменьшается. Все имеющиеся параметры являются составными частями маркировки кабеля. Например, обозначение ВВГ 4х10 соответствует четырехжильному проводу, сечением 10 мм².
С сечением кабеля связан такой важный показатель, как его вес. Например, масса 1000 метров кабеля ВВГ 2х1,5 составит 72 кг. Если сечение увеличилось хотя-бы до 2,5 мм², в этом случае вес 1 км соответственно увеличивается до 94 кг. Такая зависимость позволила создать специальные таблицы, существенно облегчающие выбор необходимого провода и проведение технических расчетов.
Конструктивные особенности
Начнем с того, что ВВГ в первую очередь делится по количеству жил. Здесь пять видов:
- Одножильный.
- Двухжильный.
- Трехжильный.
- Четырехжильный.
- Пятижильный.
Первая и вторая категория используется для прокладки однофазной сети переменного тока. И если одножильный кабель прокладывается в два ряда параллельно, то двужильный в один ряд. При этом одна жила соединяется к фазе, вторая к нулю. При этом нулевой провод обычно голубого или синего цвета.
Трехжильный кабель
Третья категория – это кабель также для сети переменного тока, только в его состав входит еще и заземляющая жила. Она желто-зеленного цвета. Четырех- и пятижильный провод – это кабель, который устанавливается в трехфазных сетях. И если в первом три жилы – это фазы, а четвертая – ноль, то во второй добавляется жила заземления.
Сечение
В отношении данного параметра можно сделать небольшой обзор. Во-первых, сечение каждой токопроводящей жилы может варьироваться от 1,5 мм² до 50 мм². Во-вторых, при их сложении получается сечение самого кабеля. И здесь несколько пределов.
- Если кабель ВВГ одножильный, то сечение его жилы варьируется в диапазоне 1,5-240 мм².
- Двух-, трех- и четырехжильном варианте максимальный размер доходит до 95 мм².
- В пятижильном до 50 мм².
При этом сечение каждой жилы по назначению также варьируется. К примеру, основная жила – 1,5 мм², нулевая – 1,5 мм², заземляющая 1,0 мм².
Расшифровка силового кабеля ВВГ

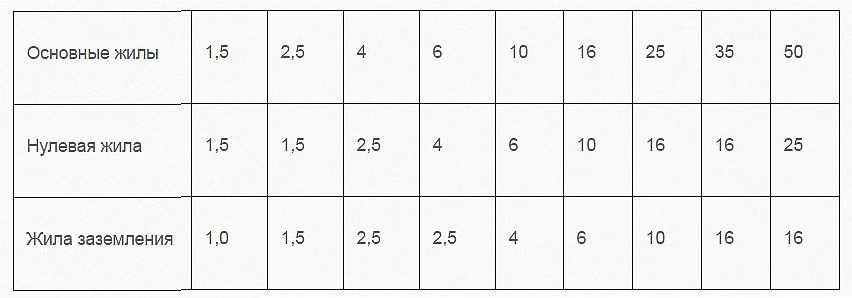

С повышением сечения основных жил, уменьшаются сечения жил нулевых и заземляющих. Вот несколько примеров по той же расстановке:
- 2,5 – 1,5 – 1,0.
- 10 – 6 – 4.
- 25 – 16 – 10.
- 50 – 25 – 16.
Все эти данные входят в маркировку силового провода. Опять-таки приведем несколько примеров.
- Кабель ВВГ 4x Расшифровывается так – цифра «4» говорит о том, что это четырехжильный вариант. Цифра «10» это сечение в мм².
- ВВГ 5x Это пятижильный провод с площадью 6 мм².
Конструкция
Если рассматривать провод ВВГ в разрезе, то есть определенные различия, которые касаются моделей, выдерживающих мощность 0,66-1,0 кВ и 6-10 кВ. В основе у них все одинаково. То есть, это медные провода в изоляции разного цвета: фазные обычно белого, ноль голубого, заземление желто-зеленного.
Далее идет поясная изоляция. А вот дальше начинаются различия. В кабелях маломощных после поясной изоляции идет сразу оболочка черного или серого цвета. А вот в мощных моделях установлено еще несколько изоляционных слоев:
- Электропроводящий экран.
- Металлический экран.
- Прослойка.
- Оболочка.
Кстати, именно количество слоев изоляции определяет внешний диаметр самого провода. Конечно, на этот показатель будет влиять и количество присутствующих в нем жил. К примеру, кабель сечением 1,5 мм² может быть диаметром и 5 мм, и 50 мм. Последний – это четырехжильный вариант с усиленной изоляцией. И чем больше диаметр, тем выше масса изделия, которая варьируется от 39 кг/км до нескольких тонн. Понятно, что этот показатель будет влиять на удобство использования провода в процессе его монтажа и подключения.
