Прокладка кабеля в земле: особенности технологии

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Порядок работы

Сам процесс прокладки кабеля начинается непосредственно с земляных работ. После того, как будет разработана и нанесена трасса на план, необходимо выкопать траншею, убирая острые и твердые предметы со стенок. Желательно, чтобы стенки имели небольшой уклон.

После того, как работы по выкапыванию траншее завершены, необходимо действовать по такому порядку:

  1. Тщательный осмотр дна и стенок с последующим удалением всех острых и твердых предметов (камней, палок, корней деревьев и т.д.).
  2. Выравнивание и утрамбовка дна;
  3. Уплотнение и выравнивание песка, толщина слоя должна быть не меньше 100 мм, а лучше и вовсе 150 мм, для чего можно использовать самый обыкновенный песок из карьера, который перед этим рекомендуется просеять от посторонних элементов.

Выполнив все эти пункты переходите к дальнейшему алгоритму действий:

разложение футляров в необходимых местах;
протяжка кабеля, при этом во время укладки важно не повредить слой изоляции;
покрытие песком, не менее 25 см, который необходимо слегка уплотнить и выровнять, а вот трамбовки ногами будет достаточно;
укладка сигнальной ленты, обратите внимание, что она должна везде лежать надписями вверх;
засыпка заранее просеянным грунтом без лишних элементов, который лучше насыпать слоями, постепенно уплотняя каждый слой.

На данном этапе прокладка кабеля в земле является завершенной, но имеется еще ряд нюансов.

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

  • Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

  • Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

  • Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
  • Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

  1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
  2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
  3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
  4. Меньше риск возникновения пожара.
  5. Также уменьшается воздействие электромагнитных волн и грозы.
  6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

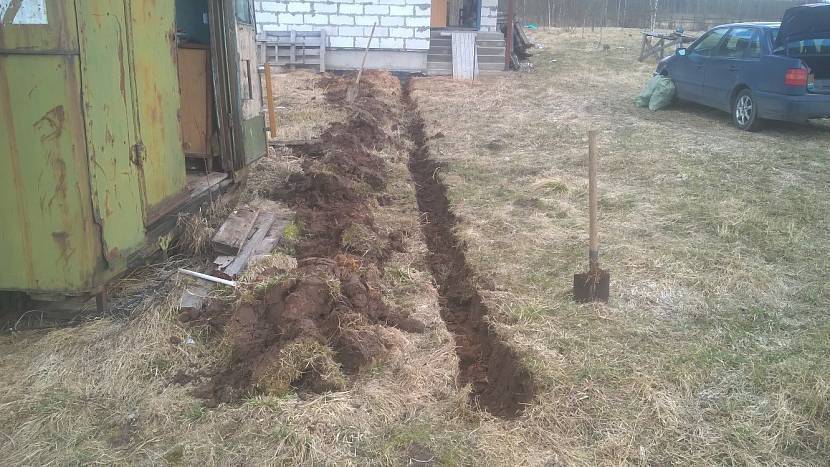

Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Выбор способа проведения кабеля

Существует два способа соединения объектов электрическими проводами:

Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.

Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.

Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:

Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.

Как проложить трассу?

Планируя электротрассу под землей, следует придерживаться таких основных нюансов:

  1. Избегать пересечений с другими кабелями. В случае, когда такой возможности не имеется, то расстояние от кабеля до кабеля должно составлять не меньше 15 см. При этом в области пересечения на кабеля следует надеть специальные жесткие футляры, которые обычно делаются из водопроводных пластиковых труб. На кабель, который был проложен ранее можно надеть просто распиленную асбестовую трубу, после чего соединить ее при помощи скотча или стяжек.
  2. Пересекая водопроводные, канализационные, газовые трубы, необходимо соблюдать расстояние до кабеля, которое должно быть не меньше 50 см, в случае если укладка идет без защитной оболочки. И достаточно будет 25 см при наличии оболочки. Защитная оболочка при этом должна выходить на два метра в две стороны от мест пересечения.
  3. В случае, если прокладка кабеля необходима вдоль трубопровода или вдоль канализации, газовых труб, то расстояние от них должно быть как минимум один метр, а в случае прокладки с использованием труб это расстояние можно свести к 25 см.
  4. Когда подземная электротрасса будет проходить по всей длине теплотрассы, то расстояние не должно быть меньше двух метров, при этом теплотрасса должна иметь хорошее изоляционное покрытие.
  5. По периметру следует обходить площадку в том случае, если необходима парковка. А если обойти ее не получается, то трассу следует прокладывать или же немного глубже, или же при прокладке использовать жесткие футляры.
  6. Большие деревья нужно тоже обходить по кругу, радиус которого должен составлять не менее двух метров. Другой вариант — проложить трассу таким образом, чтобы до ствола дерева было хотя бы два метра. Можно еще на необходимой глубине под деревом проложить трубу длиной около двух метров, сквозь которую и будет проведен кабель.
  7. От места укладки кабеля ближайших до кустарников расстояние должно составлять не меньше 75 см.
  8. В случае, когда прокладка кабелей осуществляется вдоль фундамента дома, расстояние от него должно составлять не меньше 0,6 м.

Далее следует провести проверку соответствия требованиям, и можете приступать к созданию траншеи.

Полезные советы

Так как правильно проложить кабель в земле могут только опытные и знающие специалисты, рассмотрим их советы:

  • После засыпки провода песком следует уложить точно над проводом сигнальную ленту. Впоследствии, во время раскопок, она поможет обнаружить кабель и исключить его повреждение.
  • В траншею укладывают только целый отрезок кабеля. Никаких соединений под землёй быть не должно.
  • Не следует располагать траншею под нагруженными участками (где перемещаются люди, автомобили или садовая техника).
  • Если используются металлические гильзы, их диаметр должен как минимум втрое превышать толщину провода.

Используя эти нехитрые советы, можно избежать некоторых ошибок в укладке.


В траншее может быть уложено несколько кабелей Источник dom-i-remont.info

Требования, предъявляемые ПУЭ к защите

Защита электрических линий считается самым главным условием укладки проводов в траншее под землёй. При этом согласно ПУЭ к подземной электропроводке предъявляется целый перечень требований.

  • В месте вхождения электрической линии в дом кабель помещается в муфту, из асбестоцемента, которая выступает не менее чем на 60 см с каждой стороны стены.
  • На всей продолжительности подземной электропроводки кабели защищаются кирпичом, уложенным поперёк проводам или асбестоцементной трубой. Это необходимо для защиты электросети от просадок почвы.
  • При прокладке нескольких проводов в одной траншее расстояние между соседними кабелями не должно быть меньше 10 см для сети 10 кВ, 25 см, если это высоковольтная сеть 20-35 кВ и 50 см между проводами разных организаций.
  • Проложенные в траншее провода должны засыпаться слоем грунта с укладкой механической защиты или сигнальной ленты.
  • Сигнальную ленту нельзя укладывать непосредственно на кабель. От провода до маяка, должно быть, не меньше 25 см по вертикали. В случае прокладки в траншее нескольких проводов ленты укладываются отдельно над каждым кабелем.
  • В случае пересечения кабельной линией других коммуникационных систем сигнальную ленту укладывают не ближе 200 см от смежных коммуникаций.

Виды

Кабельный гремоввод

Многообразие видов кабельных коробов определяется такими факторами, как материал их изготовления и конструктивные особенности.

По материалу изготовления

Металлические

Изготавливают такие кабель-каналы из листового, покрытого слоем антикоррозийной пленки металла – оцинкованной или нержавеющей стали. Реже встречаются короба из обычного черного металла.

Благодаря высокой прочности, устойчивости к коррозии, такие короба для кабеля являются самыми распространенными – помимо прокладки коммуникаций внутри зданий, их используют для того, чтобы надежно защитить и закрепить наружный электрический провод, запитывающий уличное освещение, провести электричество в мастерскую, производственный цех.

Пластиковые

Изготавливают такие короба из устойчивого к горению ПВХ. Более легкие и дешевые, по сравнению с аналогами из стали, они не такие прочные и долговечные, что обуславливает их использование только внутри помещений.

Пластиковый кабель-канал

Бетонные и железобетонные

Такие короба изготавливают из тяжелых марок бетона. При этом в железобетонных лотках при заливке изделия в форму закладывают сетку из рифленой металлической арматуры.

Для защиты уложенных в бетонный или железобетонный канал коммуникаций сверху на него кладут крышку – массивную плиту перекрытия.

Применяют их для поверхностной и подземной прокладки различных силовых и слаботочных коммуникаций. В частном строительстве такие бетонные изделия не используют.

По конструкции

В зависимости от конструктивных особенностей, наиболее распространенные лотки для кабелей металлические подразделяются на перфорированные, неперфорированные, лестничные, проволочные.

Перфорированные

Металлический перфорированный кабельный лоток представляет собой короб, основание которого имеет множество продолговатых отверстий. Крышка в перфорированных лотках, как правило, отсутствует и применяется только в тех случаях, когда прокладываемые коммуникации необходимо защитить от внешнего воздействия на них.

Используются такие короба для прокладки проводки как внутри различных помещений, так и снаружи.

Неперфорированные

Неперфорированный короб, в отличие от перфорированных аналогов, имеет основание без отверстий. Применяют данный тип для прокладки коммуникаций и силовых кабелей в условиях повышенной влажности и запыленности. По сравнению с перфорированными, такие короба обладают большим весом, повышенной пожаробезопасностью (загоревшийся внутри такого лотка кабель не станет источником пожара, так как изолирован от помещения крышкой).

Лестничные

Такие короба представляют собой конструкции, состоящие из боковых продольных профилей (лонжеронов), соединенных через определённое расстояние поперечными перемычками (планками).

Обладающие небольшим весом, высокой прочностью и жесткостью, хорошей вентиляцией укладываемых трасс такие лотки используются для внутренней прокладки силовых кабелей с напряжением до 1000 В.

Кабельрост

На заметку. Лестничный кабельный короб часто называют кабельростом, так как данную конструкцию часто используют для вертикального (ростового) монтажа кабельной трассы, закрепляя ее на поперечных перемычках при помощи специальных пластиковых хомутов (стяжек).

Сетчатые (проволочные)

Проволочный (сетчатый) короб для кабеля – это конструкция, изготавливаемая из оцинкованной проволоки. В поперечном разрезе имеет «С» или «G»-образный профиль. Отличается минимальным весом, отличной вентиляцией, простотой монтажа. Используется для прокладки слаботочной электрической проводки, телефонного, сетевого компьютерного провода внутри помещений под подвесным фальш-потолком.

По размерам

Современный металлический лоток для прокладки кабеля может иметь следующие размеры:

  • Высота – от 35 до 100-110 мм;
  • Ширина – от 100 до 550-600 мм;
  • Длина одного лотка – 2000-3000 мм;
  • Толщина стенок (проволоки) – 0,7-1,0 мм (3,8-4,0 мм).

Важно! При прокладке кабельных трасс и других коммуникаций необходимо учитывать габариты лотка. Так, его высота ограничивает максимальную толщину укладываемого в него кабеля, ширина – количество кабелей

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

Проект трассы подземного кабеля

План трассы от столба к строению владелец получает вместе с проектом подключения к электросетям, а вот разводку по участку к бане, гаражу и другим объектам он выполняет самостоятельно. Самым экономным вариантом является прокладка кабеля по прямой, но в реальности это редко осуществимо, так как придется обходить различные препятствия. При разработке плана разводки подземного кабеля по участку необходимо выполнять следующие правила.

  1. По возможности исключить пересечение с другими коммуникациями. Если удается этого сделать, то кабель без защитной оболочки необходимо располагать на расстоянии не ближе 0.5 м от газовых, водопроводных и канализационных труб. При укладке проводника в кожух это расстояние сокращается до 0.25 м. При пересечении с другим электрическим кабелем этот параметр составляет 15 см.
  2. Необходимо обходить места парковки автомобилей и заезда автотранспортной техники. Если это условие соблюсти не удается, то необходимо увеличить глубину траншеи или пропустить кабель через защитный футляр. Крупные деревья и кустарника следует обходить стороной. При прохождении трассы вдоль фундамента расстояние от него должно быть не менее 60 см.

В итоге план прокладки кабеля будет соответствовать ломаной линии, а не прямой. Разметку траншеи лучше всего выполнять струйкой песка или колышками. После подготовительных работ необходимо еще раз проверить план на соответствие нормам и перенести его на бумагу, с привязкой ко всем объектам на участке и подземным коммуникациям.

Этот чертеж впоследствии пригодится при строительстве новых объектов, перепланировке участка, а также в случае возникновения необходимости проведения ремонта подземной линии электропередачи, что может случиться при несоблюдении технологии прокладки электрического кабеля в земле или в других форс-мажорных обстоятельствах. План разработан, перенесен на бумагу — пора приступать к основным работам!

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку. Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ. Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

  • Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
  • Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
  • Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Труба для прокладки кабеля под землей из вторсырья — экономия без компромиссов.


При внедрении новых материалов и технологий возникает вопрос экономической эффективности. Так вот в описываемом случае технико-экономическое обоснование не составит большого труда, поскольку переход на трубы ПНД для кабельной канализации кратно сокращает расходы, как на материал, так и на строительство. При этом появляются качественно новые технологические возможности.

Высокая экономическая эффективность в значительной степени объясняется тем, что сырьем для труб ПНД являются полиэтиленовые отходы, количество которых ежегодно возрастает драматически. Поэтому применение трубы для прокладки кабеля под землей, изготовленной из ПЭ, обеспечивает экологичный подход. При этом, полиэтиленовые трубы, имея 50-ти летний срок эксплуатации, по его завершении могут и должны быть утилизированы.

Прокладка кабеля воздушным способом

Прокладка кабеля воздушным путем предполагает использование кабельных опор, парапетных стоек (стоечных опор или мачт), устанавливаемых на крышах зданий, а также различных видов открытых кабельных сооружений (эстакады, галереи и др.).

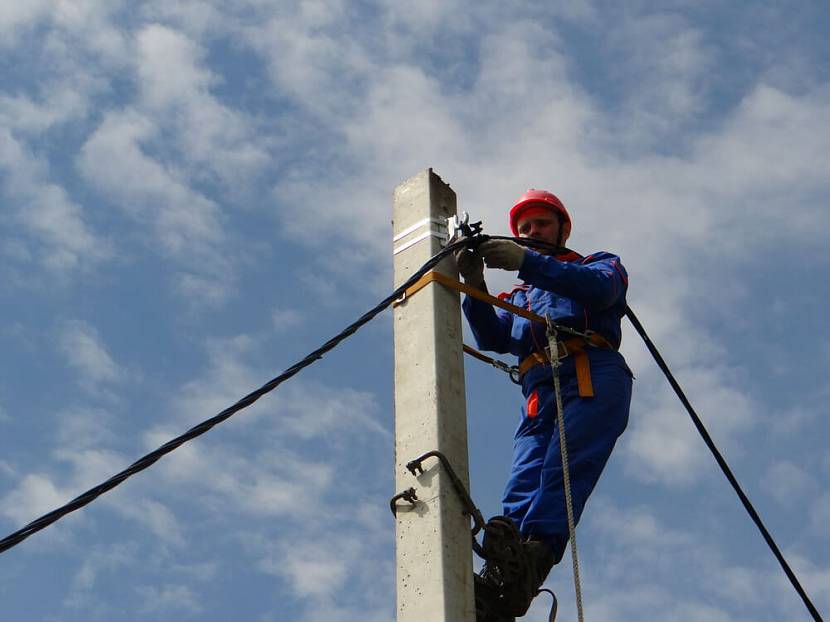

Прокладка кабеля воздушным путем по опорам и мачтам

Воздушный кабель прокладывается по опорам/мачтам/стойкам с использованием отдельного несущего элемента (троса) либо без него. Несущий элемент не применяется для кабелей типа ВВСГ, АПвП-1Т, ТППэпт и подобных им, т. к. в их конструкции он уже присутствует (в случае с кабелем АПвП-1Т — многопроволочный стальной трос).

Опоры, стойки и мачты могут иметь различную конструкцию, которая зависит от типа прокладываемой кабельной продукции, климатических условий в регионе, каких-либо особых требований, предъявляемых к кабельной системе (например, противопожарная безопасность).

К воздушной проводке кабеля силового при использовании отдельных несущих элементов предъявляются следующие требования:

• Крепление троса к опорам/мачтам/стойкам производится при помощи анкерных зажимов или других типов крепежной арматуры. Металлические компоненты кабельной линии заземляются. • Стрела провеса несущего элемента после монтажа кабеля должна находиться в пределах 1/40 … 1/60 длины пролета (расстояние между опорами). • Крепление кабеля к тросу осуществляется при использовании пластиковых или металлических подвесов, монтируемых по всей длине кабеля каждые 50–100 см. • Все металлические компоненты линии (трос, крепежная арматура и т. д.), вне зависимости от наличия гальванического покрытия, обрабатываются смазкой (к примеру, солидол) для защиты от коррозии.

Требования к прокладке кабелей связи по опорам/мачтам/стойкам примерно такие же, как и в случае с силовыми кабелями. Здесь также могут использоваться несущие элементы. Существуют кабели связи со стальным тросом в конструкции (например, КСПЗПт), не требующие применения несущих элементов. Стоит отметить, что прокладка воздушной линии кабелем связи допустима при условии емкости кабельной продукции до 100 пар. При этом кабели емкостью до 30 пар можно прокладывать по стойкам и мачтам, устраиваемых на крышах зданий и сооружений.

Воздушная проводка кабеля по открытым кабеленесущим системам

Под «открытыми» понимаются кабельные сооружения (эстакады, галереи и т. п.), устраиваемые на открытом воздухе

При прокладке кабелей по открытым кабеленесущим системам во внимание принимают следующие моменты:

• Устройство защиты от прямого контакта с солнечным излучением. Необходимо в случае, если внешний защитный шланг кабеля не рассчитан на эксплуатацию под прямыми солнечными лучами. В качестве защиты могут использоваться козырьки или кабеленесущие сооружения с крышкой. • Прокладка воздушной линии кабелем без брони должна осуществляться с использованием дополнительных конструктивных элементов, которые обеспечат защиту проводников от механических повреждений. • Кабели с алюминиевой или свинцовой оболочкой требуют использования эластичной подкладки (например, из резины или ПВХ) в местах жесткого крепления (на поворотах трассы, у концевых, соединительных муфт и т. д.). • Укладка кабелей производится с некоторым (1–2 %) запасом по длине. Для этого они укладываются в кабеленесущей конструкции «змейкой».

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.
