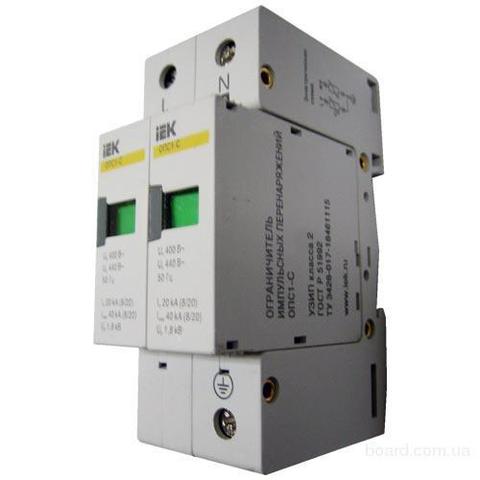

Узип - устройства защиты от импульсных перенапряжений

Как обустроить защиту дома

Теперь разберемся с тем, как выбрать импульсную защиту в зависимости от ваших потребностей. Первым делом заземление, ну а девушки потом. Да, банально, но защиту надо начинать со своеобразного фундамента. В случае срабатывания, электричество нужно куда-то девать. Без этого шага все последующие процедуры теряют любой смысл. Лучше всего взять все три уровня защиты и установить себе в дом. В случае с квартирой можно обойтись двумя.

Для начала устанавливаем УЗИП первого класса на входе линии на территорию. Это защитит ваш участок от грозы. Дальше нужно обзавестись устройством второго класса. Чаще всего его монтируют непосредственно в распределительный щиток дома. Его должно хватит для того, чтоб перенапряжение не навредило крупной бытовой технике и всему освещению.

Несмотря на это, все имеющийся крупные и важные приборы стоит отдельно защитить устройством защиты от перенапряжения третьей категории. Все это подкрепляется защитными автоматами, которые также размещаются в щитке. Они будут оберегать ваш дом от коротких замыканий. Такой системы должно хватит для любого частного дома или городской квартиры.

Автомат или предохранитель перед УЗИП

Обязательным условием установки УЗИП является наличие аппарата защиты перед ним – автомата или предохранителя.

Причем специалисты рекомендуют ставить именно предохранитель.

В любом автоматическом выключателе есть катушка, обладающая индуктивностью. А вы эту самую катушку, состоящую из множества витков, устанавливаете последовательно в цепь с УЗИП. Помните, что мы ранее говорили про максимальные расстояния проводников для подключения устройства?

Так вот, выставив перед УЗИП автомат, у вас получится ситуация, когда ток молнии, помимо самого ОПС, вынужден будет пройти через всю катушку, образуя на ней дополнительное напряжение. Иногда эта величина может доходить до 100кВ!

Поэтому и ставят перед УЗИП предохранители с плавкой вставкой, длина которой всего пару сантиметров.

Кстати, есть модели УЗИП, в которых плавкая вставка встроена в корпус устройства.

Только не путайте назначение всех этих предохранителей или автоматов. Они не нужны для защиты самого ОПС. Их обязанность — отсоединить после срабатывания поврежденный элемент цепи.

УЗИП выполнив свою главную задачу, остается фактически “закороченным”, и подать напряжение на все остальное оборудование с короткозамкнутым элементом внутри цепи вы не сможете.

При этом у данной защиты, когда она стоит непосредственно перед самим аппаратом, а не на главном вводе, есть один существенный недостаток. Дело в том, что большинство молний многокомпонентные и их разряд вызывает не один импульс, а несколько.

Причем импульсы эти достигают устройства одномоментно. Представьте себе такую картину – пришла первая волна максимальной величины и заставила не просто сработать УЗИП, но и вывела из работы сменный модуль (выпал красный индикатор) с аппаратом защиты до него.

И тут же за первым импульсом накатывает второй (всего через 60-80мс), а защиты то уже нет! Поэтому иногда лучше защиту в виде автоматов или предохранителей размещать на главном вводе. Она после первого срабатывания будет гасить всю сеть 220В.

УЗИП чаще всего выходят из строя (срабатывают без возможности восстановления параметров варистора) по двум причинам:

слишком большое напряжение или разряд, который превышает рабочий диапазон (неправильно выбрали или установили не там, где надо)

длительное перенапряжение (не кратковременный импульс)

Например, при обрыве нейтрали или при длительном однофазном КЗ.

Типы устройств

Все устройства, обеспечивающие защиту от импульсных перенапряжений, подразделяются на два типа, которые отличаются по конструкции и принципу действия. Рассмотрим, как работает УЗИП разных видов.

Вентильные и искровые разрядники
. Принцип действия разрядников основан на использовании эффекта искровых промежутков. В конструкции разрядников предусмотрен воздушный зазор в перемычке, соединяющей фазы линии электропередач с заземляющим контуром. При номинальной величине напряжения цепь в перемычке разорвана. В случае воздействия грозового разряда в результате в ЛЭП происходит пробой воздушного зазора, цепь между фазой и землей замыкается, импульс высокого напряжения уходит напрямую в землю. Конструкция вентильного разрядника в цепи с искровым промежутком предусматривает резистор, на котором происходит гашение высоковольтного импульса. Разрядники в большинстве случаев находят применение в сетях высокого напряжения.

Ограничители перенапряжения (ОПН)
. Данные устройства пришли на смену устаревшим и громоздким разрядникам. Для того чтобы понять, как работает ограничитель, надо вспомнить свойства нелинейных резисторов, построен на использовании их вольтамперных характеристик. В качестве нелинейных резисторов в УЗИП используется варистор. Для людей не искушенных в тонкостях электротехники, немного информации, из чего состоит и как он работает. В качестве основного материала для изготовления варисторов служит оксид цинка. В смеси с окислами других металлов создается сборка, состоящая из p-n переходов, обладающая вольтамперными характеристиками. Когда величина напряжения в сети соответствует номинальным параметрам, ток в цепи варистора близок к нулю. В момент возникновения перенапряжения на p-n переходах происходит резкое возрастание тока, что приводит к снижению напряжения до номинальной величины. После нормализации параметров сети варистор возвращается в непроводящий режим и влияние на работу устройства не оказывает.

Компактные размеры ОПН и обширный диапазон разновидностей данных приборов позволили значительно расширить область применения этих устройств, появилась возможность использования УЗИП, как средства защиты от перенапряжений для частного дома или квартиры. Однако ограничители импульсных напряжений, собранные на варисторах, несмотря на все свои преимущества по сравнению с разрядниками, имеют один существенный недостаток – ограничение ресурса работы. Вследствие встроенной в них тепловой защиты, прибор после срабатывания остается некоторое время неработоспособным, по этой причине на корпусе УЗИП предусмотрено быстросъемное устройство, позволяющее произвести быструю замену модуля.

Более подробно о том, что такое УЗИП и какое у него назначение, вы можете узнать из видео:

УЗИП — что это такое и для чего нужно

Довольно распространенным явлением считается возникновение импульсных помех в сети. Подобные явления могут возникать во время выключения или включения мощных приборов, а также во время непогоды. Сеть представляет собой цепь RLC, в которой регулярно возникают колебания, которые и способствуют возникновению выбросов напряжения. В цифровых и слаботочных цепях подобная оборона крайне актуальна. Речь идет о коммутационных помехах, которые легко проходят чрез различные виды источников питания.

В европейских странах, подобная ограда считается обязательной, поэтому еще при строительстве нового дома или многоквартирного блока происходит установка помехоподавляющих фильтров, УЗИП и других модулей защиты для систем электроснабжения. Следует отметить, что качество сетей у них гораздо выше, да и грозовых областей несколько меньше.

Особой популярностью подобные модели начали пользоваться последние 20 лет, когда на рынке стало появляться больше новых транзисторов с высокими характеристиками. Именно такие агрегаты крайне чувствительны к любым скачкам показателей обратного напряжения. Оборудование с подобным функционалом используется практически во всех импульсных источниках питания, мощность которых не превышает 1 кВА. Используются в качестве связующих элементов на сетевой (первичной) стороне.

Зачем нужны

УЗИП используются для сглаживания помех, возникающих в сети, для стабилизации работы информационных системы и от скачков, которые могут быть вызваны косвенным или прямым воздействием сильной непогоды (молний). Высокочастотные и низкоэнергетические помехи – не редкость в больших городах и отдаленных населенных пунктах.

Для чего предназначены:

Предохранение от короткого замыкания удаленного типа. Подобное случается в результате короткого замыкания.
Предохранение электрики от импульсных перенапряжений. Зачастую причина кроется в коммутационных процессах, которые наблюдаются в сети. Связаны с выключением и включением приборов с большой нагрузкой (индуктивной). Примером служат сварочные и силовые аппараты, мощные электрические двигатели.
Предохранение от удара молнии. В такой момент все оборудование, которое было подключено к сети, выходит из строя. Замена обойдется в колоссальную сумму. Во избежание подобных трат и устанавливаются самые хорошие УЗИП от лучших европейских производителей.

Наименований у оборудования несколько:

ОИН – ограничители импульсных напряжений;
ОПН – ограничители перенапряжений сети.

Однако, на принципе работы или функционале это не отражается.

Установка УЗИП — ограничители импульсного перенапряжения, правильный монтаж и подключение

Ограничители импульсного перенапряжения — скачкообразное напряжение атмосферного происхождения является основной причиной выхода из строя электронного оборудования и простоев производства. Наиболее опасный тип перенапряжения вызван прямыми ударами молнии.

Фактически, молния создает пики тока, которые генерируют перенапряжения в сети электропередачи и передачи данных, последствия которых могут быть чрезвычайно нежелательными и опасными для систем, сооружений и людей. У разрядников для защиты от перенапряжений есть много применений, от защиты дома до коммунальной подстанции.

Они устанавливаются на автоматических выключателях внутри жилого дома, внутри вмонтированных трансформаторов, на полюсных трансформаторах, на столбовых стойках и подстанциях. В данной публикации мы расскажем как правильно подключать ограничители импульсного перенапряжения, и покажем схемы соединения. В частности здесь речь пойдет о конкретном устройстве ОИН-1.

Для чего нужен ОИН-1 и его функциональные возможности

Прибор ограничителя импульсных напряжений в первую очередь нужен для защиты электрической сети переменного тока 380/220v. Скачкообразные, импульсные напряжения, многократно превышающие штатные значения, могут возникать из-за грозовых разрядов.

Кроме этого, действующее сетевое напряжение может изменяться в следствия бросков тока в электросети. Возникают они как правило во время подсоединения к сети либо отключения каких либо мощных электрических устройств.

В схему прибора ОИН-1 включен мощный варистор, выполняющий функции разрядника, которые применялись в устройствах более старшего поколения.

Устройство защиты от импульсных перенапряжений в силовом щитке

В этом варианте прибор подключен к защищаемой электрической цепи по параллельной схеме.

В случае каких либо возникших аварийных ситуаций, когда штатное напряжение начинает периодически «прыгать» до критического уровня, тогда устройство защиты мгновенно сработает.

Принцип действия защиты заключается в следующем. Во время образования в силовой цепи внезапного подъема напряжения, например, от грозового разряда. При этом на варисторе снижается сопротивление, и как следствие возникает короткое замыкание, после чего срабатывает автомат и отключает электрическую цепь. Установленные в этом силовом тракте, после варистора, различные приборы не получат повреждений, благодаря тому, что вовремя сработали ограничители импульсного перенапряжения.

В процессе эксплуатации ОИН-1 он может получить повреждения, чтобы убедится в его исправности, нужно ориентироваться на показание встроенного индикатора. В случае, если индикатор отображается зеленым цветом, то прибор находится в рабочем состоянии, а если индикатор покраснел, тогда устройство защиты подлежит замене.

Область использования

Защитный ограничитель напряжения ОИН-1 очень востребован при монтаже электро сетей, его практически всегда устанавливают в распределительных щитках на входе в помещение. А подключается он в цепь непосредственно перед прибором учета электроэнергии, то есть и сам счетчик будет под защитой от перенапряжения.

Кроме этого, данный прибор используется для защиты от перенапряжений, начиная от жилого дома до коммунальной подстанции. Они устанавливаются на автоматических выключателях внутри жилого помещения, внутри вмонтированных трансформаторов, на полюсных трансформаторах, на столбовых стойках и подстанциях.

Технические параметры

№	Таблица основных характеристик ОИН-1:	Значение
1	Стандартное напряжение	220 В
2	Номинальный разрядный ток	6
3	Максимальный РТ	13
4	Остаточное напряжение	2200
5	Уровень защиты	не ниже IР21
6	Температурный режим	от -50 до +55
7	Параметры устройства (размеры)	80 × 17,5 × 66,5
8	Вес	0,12 кг
9	Срок службы	3–3,5 года

Вентильные разрядники.

Вентильный разрядник состоит из набора многократно повторяющихся искровых промежутков и нелинейных сопротивлений.

Резисторы состоят из набора вилитовых дисков. Вилит – это запеченная смесь карбида кальция с жидким стеклом. По сравнению с трубчатыми и газовыми разрядниками, вентильные разрядники имеют более высокое напряжение пробоя.

Предлагаем ознакомиться Правда или миф: разбираем популярные способы укрепить иммунитет

Рис 4. Вентильный разрядник.

В отличие от устройства вентильного разрядника, в устройство магнитовентильного разрядника входит набор кольцевых магнитов.

Принцип работы магнитовентильного разрядника немного другой. При пробое фазным напряжением образуются дуга. Под воздействием магнитного поля магнитов дуга начинает вращаться, тем самым дуга гасится.

Есть ли необходимость в УЗИП, оценка рисков

Полный перечень требований к организации защиты от ИП изложен в МЭК 61643-21, определить обязательность установки можно по стандарту МЭК 62305-2, согласно которому устанавливается конкретная оценка степени риска удара молнии и вызванных им последствий.

В целом при электроснабжении от воздушных ЛЭП установка УЗИП I класса почти всегда предпочтительна, если только не был выполнен комплекс мероприятий по снижению влияния гроз на режим электроснабжения: повторное заземление опор, PEN-проводника и металлических несущих элементов, устройство громоотвода с отдельным контуром заземления, установка систем уравнивания потенциалов.

Более простой способ оценить риск — сопоставить стоимость незащищенной бытовой техники и устройств защиты. Даже в многоэтажных домах, где перенапряжения имеют весьма низкие значения при характеристике 8/20, риск пробоя изоляции или выхода из строя приборов достаточно велик.

Схемы сетевых фильтров импульсных и высокочастотных помех: 4 типа конструкций

Правило №2: у качественных ИБП в конструкции блока должен работать надежный фильтр в/ч сигналов.

Важно понимать, что импульсы высокой частоты играют двоякую роль:

в/ч помехи могут приходить из бытовой сети в блок питания;
импульсы высокочастотного тока генерируются встроенным преобразователем и выходят из него в домашнюю проводку.

Причины появления помех в бытовой сети:

апериодические составляющие переходных процессов, возникающие от коммутации мощных нагрузок;
работы близкорасположенных приборов с сильными электромагнитными полями, например, сварочных аппаратов, мощных тяговых электродвигателей, силовых трансформаторов;
последствия погашенных импульсов атмосферных разрядов и других факторов, включая наложение высокочастотных гармоник.

Помехи ухудшают работу радиоэлектронной аппаратуры, мобильных устройств и цифровых гаджетов. Их необходимо подавлять и блокировать внутри конструкции импульсного блока питания.

Основу фильтра составляет дроссель, выполненный двумя обмотками на одном сердечнике.

Дроссели могут быть выполнены разными габаритами, намотаны толстой или тонкой проволокой на больших или маленьких сердечниках.

Начинающему мастеру достаточно запомнить простое правило: лучше работает фильтр с дросселем большого магнитопровода, увеличенным числом витков и поперечным сечением проволоки. (Принцип: чем больше — тем и лучше.)

Дроссель обладает индуктивным сопротивлением, которое резко ограничивает высокочастотный сигнал, протекающий по проводу фазы или нуля. В то же время оно не оказывает особого влияния на ток бытовой сети.

Работу дросселя эффективно дополняют емкостные сопротивления.

Конденсаторы подобраны так, что закорачивают ослабленные дросселем в/ч сигналы помех, направляя их на потенциал земли.

Принцип работы фильтра в/ч помех от проникновения на блок питания входных сигналов показан на картинке ниже.

Между потенциалами земли с нулем и фазой устанавливают Y конденсаторы. Их конструктивная особенность — они при пробое не способны создать внутреннее короткое замыкание и подать 220 вольт на корпус прибора.

Между цепями фазы и нуля ставят конденсаторы, способные выдерживать 400 вольт, а лучше — 630. Они обычно имеют форму параллепипеда.

Однако следует хорошо представлять, что ИБП в преобразователе напряжения сами выправляют сигнал и помехи им практически не мешают. Поэтому такая система актуальна для обычных аналоговых блоков со стабилизацией выходного сигнала.

У импульсного блока питания важно предотвратить выход в/ч помех в бытовую сеть. Эту возможность реализует другое решение

Как видите, принцип тот же. Просто емкостные сопротивления всегда располагаются по пути движения помехи за дросселем.

Третья схема в/ч фильтра считается универсальной. Она объединила элементы первых двух. Y конденсаторы в ней просто работают с двух сторон каждого дросселя.

У самых дорогих и надежных устройств используется сложный фильтр с дополнительно подключенными дросселями и конденсаторами.

Сразу же показываю схему расположения фильтров на всех цепочках блока питания: входе и выходе.

Обратите внимание, что на кабель, выходящий из ИБП и подключаемый к электронному прибору, может быть дополнительно установлен ферритовый фильтр, состоящий из двух разъемных полуцилиндров или выполненный цельной конструкцией

Примером его использования является импульсный блок питания ноутбука. Это уже четвертый вариант применения фильтра.

Установка УЗИП — ограничители импульсного перенапряжения, правильный монтаж и подключение

Для чего нужен ОИН-1 и его функциональные возможности

Устройство защиты от импульсных перенапряжений в силовом щитке

В этом варианте прибор подключен к защищаемой электрической цепи по параллельной схеме.

Классы или типы УЗИП — чем отличаются?

Все УЗИП подразделяются на три класса или три типа. Эти классы подсказывают в каких местах нужно ставить, то или иное устройство.

1 класс
Защищает от перенапряжения, спровоцированного прямым попаданием молнии в здание или молниеотвод.

Этот тип рассчитан на пиковое значение тока с фронтом 10/350мс.

Что это означает? Это значит, что рост тока до максимального значения происходит в течение 10мс. Далее его значение падает на 50% через 350мс.

Такое наблюдается именно при прямом ударе молнии. Это очень малое время воздействия, на которое остальные защитные аппараты зачастую не успевают среагировать. А при достаточном импульсном токе, просто выходят из строя, никак не защищая подключенное оборудование.

А вот УЗИП при максимальных величинах данного параметра гарантированно защитит цепь хотя бы один раз.

Тип 1 используется при наличии системы молниезащиты – молниеотвод, металлическая сетка на здании.

Кстати, устройства класса 1 соответствующей конструкции, при воздушном вводе проводом СИП и наличии хорошего контура заземления, можно легко установить непосредственно на опоре через специальные прокалывающие зажимы и арматуру.

2 класс
Обеспечивает защиту от импульсных скачков напряжения, которые появляются при включении-отключении очень мощного оборудования, либо при непрямом попадании молнии.

Они рассчитаны на пиковое значение тока с фронтом 8/20мс. То есть, максимум тока достигается за 8мс, а спадает он наполовину за 20мс.

Автоматы, УЗО, реле опять же пропускают такой импульс, не успевая среагировать вовремя.

УЗИП 2 класса должны монтироваться в вводных распредустройствах многоквартирных жилых зданий или в уличных ВРУ частных коттеджей и домов.

При воздушном вводе в здание это условие прямо регламентируется правилами ПУЭ.

Получается, что УЗИП Т-2 должны использоваться практически всегда.

3 класс
Защищает от остаточных импульсных перенапряжений, образующихся при коротких замыканиях, либо после гашения основного импульса, первыми двумя классами УЗИП.

Третий класс часто встраивают в сетевые фильтры и удлинители.

Эта защита нужна очень чувствительному электронному оборудованию. Например, дорогостоящим медицинским приборам, компьютерам и т.п.

Третий класс применяют только как дополнительную защиту к Т-2, и он имеет более низкую разрядную способность.

Обратите внимание, что для обеспечения селективности защиты, нельзя устанавливать УЗИП разных классов параллельно один за другим в одном месте. Иначе максимальный ток молнии изначально пойдет совсем не через то устройство и элементарно сожгет его

Чтобы этого не произошло, между УЗИП разного класса должен быть развязывающий элемент – индуктивность. Роль этой индуктивности выполняет обычный кабель или провод.

Рекомендуемое расстояние между разными УЗИП – не менее 10 метров.

Типы устройств

Все приборы, которые обеспечивают защиту сети от импульса высокого напряжения, делятся на две крупных категории, которые различают их по типу действия и устройству внутри. Мы рассмотрим оба эти вида.

Первыми идут вентильные разрядники, которые еще называют искровыми. В их основе лежит принцип, работающий при использовании искрового эффекта, который возникает в специальных зазорах. В их конструкции имеются особые промежутки, которые соединяют контур, который ведет в землю и главную линию питания. В нормальном состоянии цепь находится в разомкнутом положении, поскольку заряд не проходит промежуток.

Когда, под воздействием молнии или другого источника, возникает сильное перенапряжение, воздушное пространство оказывается недостаточно большим, в следствии вся цепь замывается и срабатывает автомат, после чего все напряжение отправляется по пути заземления.

Для этого типа устройств не нужна инструкция для подключения защиты, поскольку обычно они применяются на промышленных объектах, где монтажом занимаются специально подготовленные люди.

Второй тип устройств обеспечивает сеть от перенапряжения путем его ограничения. Они являются следующим этапом развития индустрии. В плане размера они намного меньше, не такие громоздкие и отлично монтируются внутри здания.

В их основе лежат нелинейные резисторы, которые переключают свое состояние в зависимости от показателей вольтажа и ампер сети. Чаще всего, в качестве такого резистора, используется простой варистор. Для тех, кто не знает, что это и как работает, ниже мы расскажем принцип его работы.

Изготавливают их из подготовленного оксида цинка, который смешивается с другими металлами, в зависимости от условий, в которых он должен работать. Такая установка работает на своих вольтамперных значениях, которые получаются при измерении сети. В то время, когда напряжение в сети не превышает установленную в варисторе норму, его внутреннее значение равно нулю.

Когда происходит вспышка напряжения, резистор увеличивает мощность тока, что уравнивает текущие показатели напряжения к номинальным. После того, как ситуация в сети становится нормальной для работы, варистор перестает вмешиваться в поток энергии, и становиться не проводящим резистором.

Устройства такого типа выступают, как лучшая защита для дома или квартиры. Они очень компактны, без проблем устанавливаются в щиток. Но, самым приятным бонусом будет то, что ограничители не выключают подачу электричества на дом. Такая приятная особенность становится заметной в зимний вечер в квартире, или доме, в котором отопление нуждается в каком-то электроприборе, будь то вся система, построенная на электрике, или только насос, который качает воду по радиаторам.

Установка УЗИП — ограничители импульсного перенапряжения, правильный монтаж и подключение

Для чего нужен ОИН-1 и его функциональные возможности

Устройство защиты от импульсных перенапряжений в силовом щитке

В этом варианте прибор подключен к защищаемой электрической цепи по параллельной схеме.

Область использования

Технические параметры

№	Таблица основных характеристик ОИН-1:	Значение
1	Стандартное напряжение	220 В
2	Номинальный разрядный ток	6
3	Максимальный РТ	13
4	Остаточное напряжение	2200
5	Уровень защиты	не ниже IР21
6	Температурный режим	от -50 до +55
7	Параметры устройства (размеры)	80 × 17,5 × 66,5
8	Вес	0,12 кг
9	Срок службы	3–3,5 года

Классы защиты ограничителей

В области напряжения ниже 1000 В ограничители делятся на 4 класса, обозначенные буквами алфавита: A, B, C и D.

Ограничитель класса А не используется в бытовых установках, а применяется для защиты линий электропередач.
Протектор класса B используется для защиты от высоковольтовых скачков напряжения, например, вызванных ударом молнии к линии электропередач.
Ограничитель класса C предназначен для защиты от перенапряжений со слегка более низкими значениями напряжения в сети. Защитные устройства класса B и C обычно устанавливаются в бытовых распределительных устройствах.
Протектор класса D используется для прямой защиты выбранных электроустройств, чувствительных к импульсным помехам и всплескам в 220 В сети. Он монтируется в распределительном щите, за розеткой в электрической коробке или непосредственно в защищаемом устройстве.

Каждое устройство защиты ограничивает электрический потенциал только определенным уровнем. Чем ближе оборудование к А классу — тем более высокая мощность. Например:

Класс A уменьшит уровень напряжения до 6 кВ,
Класс B уменьшит уровень напряжения до 2,5 кВ,
Класс C уменьшит уровень напряжения до 1,5 кВ,
Класс D уменьшит уровень напряжения до 0,8 кВ.

Если здание многоэтажное, в главном распределительном щитке должны использоваться защитные устройства класса B, а ограничители класса C следует использовать в распределительных щитках в отдельных квартирах.

Если подключенное к розетке устройство чувствительно к скачкам напряжения, можем также использовать ограничители класса D. К ограничителям класса А у нас нет доступа, это забота энергетической компании.

Поскольку рассматривать будем домашнюю проводку, статья будет посвящена защитным устройствам класса B и класса C (типа I и II).

Заключение

Фильтр 1, кроме формирования скорости нарастания напряжения, выполняет функцию блокирования эмиссии помех от электронного устройства в сеть, это вовсе не «лишний узел», его присутствие необходимо с позиций электромагнитной совместимости. Фильтр 2 при отсутствии импульсной помехи исполняет роль сглаживающего фильтра (L₃C₅) электронного устройства. При воздействии помехи «быстрый» фильтр (L₃C₄) демпфирует импульс помехи до допустимых значений. При этом суммарная величина емкости «быстрого» и сглаживающего фильтров незначительно увеличивается по отношению к сглаживающему фильтру, который был бы установлен в данной системе для обеспечения требуемого коэффициента пульсаций.

Подобный УЗИП может использоваться в любой системе питания ЭА, которой необходимо выдерживать внешние импульсные воздействия большой энергии, так как защитное устройство такого типа повысит общий уровень стойкости ЭА к высоковольтным импульсным помехам за счет двухуровневого принципа аккумулирования энергии помехи и незначительного завышения установленной мощности входного выпрямителя.
