Принцип работы опн

Виды

В зависимости от устройства и принципа действия УЗИП делятся на несколько видов.

Коммутирующие защитные аппараты

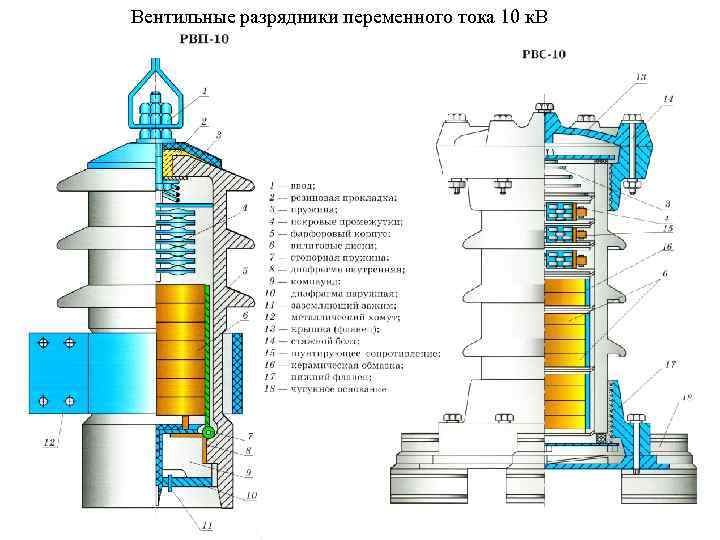

Также называются искровыми разрядниками. Принцип работы разрядника основан применении явления искрового промежутка. Конструкция имеет воздушный зазор в перемычке, которая соединяет каждую из линий электропередачи с контуром заземления. Цепь в перемычке разомкнута при номинальном напряжении. Если происходит разряд молнии из-за перенапряжения в линии электропередачи, произойдет пробой воздушного зазора, цепь между фазой и землей будет замкнута, а импульс высокого напряжения будет напрямую заземлен. Конструкция разрядника клапана в цепи с искровым разрядником обеспечивает резистор, на котором подавляются импульсы высокого напряжения. В большинстве случаев разрядники используются в высоковольтных сетях.

УЗИП-разрядник

Ограничители сетевого перенапряжения (ОПН)

Эти устройства заменили устаревшие, громоздкие разрядники. Чтобы понять принцип работы ограничителя, необходимо рассмотреть характеристики нелинейного резистора, так как принцип работы разрядника основан на его вольтамперной функции. Варисторы используются в качестве нелинейных резисторов в данных устройствах. Основным материалом для изготовления варистора является оксид цинка. В смеси с другими оксидами металлов образуется компонент, образующий p-n-переход с вольтамперными характеристиками. Когда напряжение в сети соответствует номинальному параметру, ток в цепи варистора близок к нулю. Когда в p-n-переходе возникает перенапряжение, ток резко увеличивается, что приводит к падению напряжения до номинального значения. После стандартизации параметров сети варистор возвращается в непроводящий режим, не влияя на работу устройства.

Вам это будет интересно Дифзащита трансформатора

Ограничители

Комбинированные УЗИП

Комбинированные приборы работают по принципу разрядника, но также имеют в конструкции резистор. С помощью данной конструкции напряжение не только заземляется, но и параллельно стабилизируется в основной цепи.

Классы

Такие устройства которые можно разделить на несколько категорий:

Класс I. Предназначен для предотвращения прямого воздействия молнии. Эти устройства должны быть оснащены входным распределительным оборудованием (АСУ) для административных и промышленных зданий и жилых многоквартирных домов.
Класс II. Они обеспечивают защиту распределительной сети от перенапряжений, вызванных процессом переключения, и выполняют функцию вторичной защиты, чтобы предотвратить воздействие ударов молнии. Они установлены и подключены к сети в щитке.
Класс III. Они используются для защиты оборудования от импульсов напряжения, вызванных остаточными скачками и асимметричным распределением напряжения между фазовой и нейтральной линиями. Такие устройства также могут работать в режиме фильтра высокочастотных помех. Наиболее удобным для частных домов или квартир является то, что они подключены и установлены непосредственно потребителями. Особенно популярным является изготовление устройства в виде модуля, который можно быстро монтировать на DIN-рейку, или конфигурации с сетевой розеткой или штепсельной вилкой.

Конструкция

Кроме основного элемента — варистора с нелинейными характеристиками, ограничитель перенапряжения отличает специальный корпус из фарфора или полимера. Сам варистор изготавливается в большинстве случаев из вилитовых дисков (из особого керамического состава с основой в виде оксидов цинка со специальными добавками). Диски покрываются изолирующей обмазкой и устанавливаются в корпусе.

В зависимости от условий эксплуатации ограничители перенапряжения могут иметь различные исполнения.

Для установки на линиях электропередач и защиты оборудования на промышленных объектах.
Защита от пиковых импульсов бытового оборудования дома или квартиры обеспечивается компактными, с привлекательным дизайном устройствами.

На изображении цифрами обозначены следующие конструктивные элементы:

1 — корпус;
2 — предохранитель, срабатывающий после прохождения импульса напряжения, с параметрами силы тока короткого замыкания;
3 — варисторный модуль, легко сменяемый без отключения базового элемента;
4 — индикатор, показывающий текущий ресурс работы устройства;
5 — насечки на контактных зажимах, увеличивающие плотность и площадь соприкосновения с целью предотвращения оплавления проводов в результате нагрева.

Виды

Классификация ограничителей (импульсных) перенапряжений определяется государственными стандартами. В нормативных документах обозначаются основные требования к устройствам защиты в зависимости от характера источника. Различаются следующие группы защиты от перенапряжения:

от замыканий на высокой стороне низковольтных сетей;
от воздействия грозовых разрядов и скачков напряжений, вызванных переключением промышленных электроустановок;
от возможных перенапряжений, вызванных электромагнитными факторами.

В зависимости от принадлежности к конкретному виду решаемого вопроса ограничители импульсных перенапряжений могут отличаться друг от друга такими параметрами.

Класс напряжения. Ограничители защищают цепи рабочее напряжение которых варьируется от меньше, чем 1 кВольт до значительно больших значений. Существуют, например, ОПН на классы напряжения 0.38 кВольт и 0.66 кВольт, ОПН на классы напряжения 3, 6, 10 кВольт и другие.
Материал изоляционной рубашки. Наибольшее распространение получили фарфор и полимеры.

Керамические ОПН обладают хорошей устойчивостью к солнечному свету, имеют достаточную механическую прочность, что расширяет возможности эксплуатации в разных условиях. Ограничивают применение лишь большие весовые характеристики и характер распространения осколков при разрыве с точки зрения безопасности.

Полимерные ОПН успешно конкурируют с фарфоровыми. При многократно меньших весовых характеристиках и практически безопасным в случае разрушения избыточным давлением, они нисколько не уступают по диэлектрическим свойствам. К недостаткам относится способность к покрытию поверхности пылью, что повышает ток утечки и вызывает пробой изоляции. В эксплуатации они больше подвержены влиянию солнечной радиации и колебаниям температур внешней среды, чем фарфоровые ограничители (импульсных) перенапряжений.

Класс защищенности. От герметичного изготовления корпуса ОПН зависит возможность его установки на открытом воздухе или внутри помещения, что собственно определяет этот показатель.
Одноколонковые ОПН. Состоят из одного модульного блока варисторов с различным набором дисков из защитного полупроводникового элемента, рассчитанных на все классы напряжений.
Многоколонковые ОПН. Состоят из нескольких модульных блоков. Отличаются большей надежностью, чем одноколонковые конструкции.

УЗИП: особенности выбора и применения

Даже кратковременные импульсные броски напряжения, в несколько раз превышающие номинальное, могут нанести непоправимый ущерб дорогостоящей электротехнике и электронике, а то и стать причиной пожара. Перенапряжение в сетях может возникать из-за грозы, аварий или переходных процессов. Например, импульсные перенапряжения могут стать следствием попадания молнии в систему молниезащиты или линию электропередач, переключения мощных индуктивных потребителей, таких как электродвигатели и трансформаторы, коротких замыканий.

Стандартный разрядник B или C (возможно, B + C) состоит из двух компонентов:

Основа ограничителя
Сменная вставка с защитным элементом

Основа

Основание защитного устройства установлено на DIN-рейке TS35. Оно имеет два хомута. Подключите провод фазы ( L ) или нейтральный ( N ) на котором может появиться слишком большой электрический потенциал. С другой стороны подсоедините защитный провод PE, который подключен к защитной линии распределительного устройства.

Защитный проводник должен иметь минимальное поперечное сечение 4 мм2, но не повредит взять ещё больше. В конце концов есть вероятность, что будет течь очень высокий ток.

Есть 3 контакта под терминалом PE. По стандарту в комплект входит вилка, которая вставлена в нужное место и позволяет соединять провода. Благодаря этим зажимам есть возможность удаленного уведомления в случае повреждения вставки или ее перегорания. Этот сигнал может быть подключен, например, к входу блока управления сигнализацией (смотрите схему). В этом случае панель управления будет проинформирована о повреждении вставки размыканием электрической цепи между красным и зеленым проводами.

Вставка

Вставка содержит все наиболее важные элементы, благодаря которым защитник правильно функционирует:

Класс B (тип I) — основным элементом является просто искровой промежуток.
Класс C (тип II) — здесь деталь варистор является основным элементом.

Разновидности ограничителей импульсных перенапряжений

Устройства защиты от импульсных перенапряжений (УЗИП) могут быть представлены следующими наиболее распространенными вариантами:

разрядник;
варистор;
разделительный трансформатор;
защитный диод.

Каждый из перечисленных приборов имеет множество особенностей, которые необходимо обязательно учитывать.

Особенности работы разрядника

В данном случае речь идет об устройстве, состоящем из нескольких пластин, обеспечивающих проведение тока и калиброванный зазор.

Если происходит значительное увеличение напряжения, между пластинами возникает дуговой заряд. Благодаря подобному действию высоковольтный импульс сбрасывается на землю.

Исходя из особенностей исполнения, разрядники делятся на следующие категории:

газовые;
воздушные;
воздушные многоэлектровые.

Дуговая камера, используемая в газовом разряднике, заполняется интертным газом, находящимся под низким давлением. Именно благодаря этому их параметры имеют минимальную зависимость от таких внешних условий как уровень влажности или температуры.

Также газовые разрядники характеризуются максимально высоким уровнем сопротивления, что формирует предпосылки для их применения с целью защиты от высокочастотных устройств.

Если было принято решение о необходимости установки воздушных разрядников, необходимо принимать во внимание то, что в процессе его работы происходит выброс горячего ионизированного газа из дуговой камеры

Как функционирует разделительный трансформатор

Подобный трансформатор характеризуется наличием раздельных обмоток и равнозначными уровнями напряжений на входе и выходе.

Трансформатор не обладает способностями, обеспечивающими передачу короткого и высоковольтного импульса во вторичную обмотку. Именно благодаря наличию подобной характеристики становится возможным обеспечение максимального уровня защиты от перенапряжений, вне зависимости от их величины.

Если наблюдается прямое попадание молнии в электрическую сеть, может произойти нарушение целостности изоляции первичной обмотки, что способствует выведению трансформатора из оптимального рабочего состояния.

Защитный диод и его специфика

Использование такого прибора происходит, как правило, в качестве защитного элемента для аппаратуры связи.

К его неоспоримым преимуществам необходимо причислить высокую скорость срабатывания, а также токового импульса. Использование подобного оборудования основывается на применении пробоя обратимого типа.

Вне зависимости от того, какой прибор используется, необходимо учитывать, что в процессе отключения первичной сети трансформатор способствует генерированию высоковольтного выброса. В результате этого возникает потребность в установке варисторов на выходах из трансформаторов.

Чем характеризуется варистор

Такой прибор характеризуется наличием керамического элемента, уровень сопротивления которого резко падает в том случае, когда происходит превышение определенного уровня напряжения.

Такие устройства могут быть выполненными как в качестве отдельного элемента, с помощью которого дополняется радиоаппаратура, так и в виде специального модуля, используемого с целью установки в силовые щиты.

Технические характеристики

Разобрать обозначение опн на схеме не так уж и сложно, а вот понять все более мелки детали потруднее. Вы должны определить максимально возможное напряжение, которое не помешает работать ОПН без ввода ограничительных значений по времени.

Надо узнать и напряжение по номиналу, которое способе выдерживать прибор в рабочем состоянии в течении десяти минут. Также понять необходимо значения тока во время действия значений по номиналу. Обычно, это незначительные цифры.

Подключение дифавтомата — схемы, правила монтажа и особенности установки своими руками. Пошаговая инструкция начинающего электрика!
Реле времени: как подключить своими руками? Для чего используется и обзор уровней автоматизации. Виды, маркировка и принцип работы устройства
Реле контроля напряжения: советы по установке и подключению своими руками. Выбор и принцип работы для однофазной и трехфазной сети

Конечно, есть в интернете инструкция как подключить опн своими руками, но лучше всё-таки доверять профессионалам, если не совсем уверены в своих силах. Защищать надо не только серьезные объекты с дорогостоящим оборудованием, но и дома, квартиры и даже летние домики. Это не только обезопасить электроприборы, но и обезопасит человека, когда он будет находиться внутри помещения днем и ночью.

АППАРАТЫ ЗАЩИТЫ ЭЛЕКТРООБОРУДОВАНИЯ И ЭЛЕКТРОУСТАНОВОК

По назначению аппараты защиты подразделяются на:

коммутирующие, непосредственно осуществляющие выключение (включение) электрических цепей и электрооборудования;
управляющие, которые формируют сигналы на управление другими коммутирующими устройствами;
реле и регуляторы, использующие определенный алгоритм обработки контролируемых параметров.

Рассмотрение устройств защиты электрооборудования начнем с наиболее известных и привычных рядовому пользователю.

Автоматические выключатели.

Предназначены для защиты от токов коротких замыканий и, как правило, имеют дополнительной тепловые расцепители. Выпускаются для напряжение до 1 кВ и свыше 1000 В.

В первом случае применяются воздушные аппараты автоматической защиты, получившие название от принципа гашения дуги (в воздушной камере). Для высоких напряжений (свыше 1 киловольта) используются вакуумные, масляные ли наполненные инертным газом исполнения.

Выбор нужного типа производится в соответствии с время токовыми характеристиками, определяющими алгоритм отключения при различных токовых нагрузках.

Могут использоваться в однофазных и трехфазных цепях. Во втором случае при неисправности даже в одной фазе отключаются все три.

Однофазные автоматы могут иметь одно направление (в разрыв включается только фаза) и два (разрываются фаза и ноль).

Устройства защитного отключения.

УЗО предназначены для отключения цепи при появлении утечек, вызванных, например, пробоем фазы на корпус электроприбора. В идеале требуют наличия заземления, которое само по себе также является средством защиты. При использовании УЗО его эффективность возрастает.

Тем не менее, защитные функции УЗИ может осуществлять и при отсутствии заземления оборудования. Все зависит от его схемы подключения.

Дифференциальные автоматы.

Совмещают в себе функции УЗО и автоматического выключателя. Дороже чем каждый из них по отдельности, но при определенных условиях являются более экономичными аппаратами защиты. Основные характеристики и порядок выбора рассмотрены здесь.

В промышленных масштабах используются также другие виды и аппараты защит.

Газовые реле.

Применяются для защиты силовых трансформаторов с масляной системой охлаждения. Позволяют обнаружить уменьшение уровня масла, его перегрев и закипание.

Система релейной защиты.

Предназначена для обнаружения коротких замыканий на участках линий электропередач и их отключения.

Плавкие предохранители.

Применяются для защиты трансформаторных подстанций. В зависимости от типа могут работать в различных диапазонах напряжений. Являются одноразовыми (невосстанавливаемыми) изделиями, но просты, надежны и дешевы.

Общими требованиями, предъявляемыми к системам и аппаратам защиты являются:

надежность;
чувствительность.

Если говорить про технические характеристики, то нужно упомянуть:

селективность;
быстродействие.

Последние определяются условиями эксплуатации и задачами, стоящими перед защитой электрических линий и оборудования.

* * *

Схемы подключения

Для защиты низковольтных сетей существует несколько схем подключения УЗИП. Идеальным вариантом считается комплексное применение устройств, так как удар молний абсолютно не прогнозируем.

Внешняя система

Внешний элемент защиты принимается из расчета, что по его компонентам возможно протекание максимального тока. Защитное устройство устанавливается с возможностью выдержать 100 кА. Чтобы негативный импульс не причинил много бед, его следует отвести по пути наименьшего сопротивления.

Для этого в электрическом щите устанавливается комплексный УЗИП, включающий в себя три степени защиты. Это устройство обладает большой мощностью и скоростью срабатывания, предохраняя оборудование общей мощностью до 20 кВт.

Если это разделенное на два участка заземление, то в щитке монтируются две отдельные шины: нулевая, заземляющая. Между ними устанавливается перемычка, которая считается дополнительной защитой.

Установка защиты на ответвлении

Возможна установка УЗИП не в распределительном щитке, а непосредственно на ответвлении электрической сети. Например, где воздушная линия расходится на два соседних дома, а контур заземления не обладает молниеотводами.

Иногда устройство устанавливается перед входом в дом и применение УЗИП с 3 классом защиты нерационально. Монтируются приборы, обладающие 1 и 2 классом. Если расстояние от столба до дома превышает 60 м, то в электрическом щитке устанавливается дополнительное устройство со 2 классом защиты.

Отличается способ установки защиты, если дом подключен к подземному кабелю. Аварийная ситуация возникает от других внешних источников, поэтому длительность импульсных помех будет намного меньше. Для защиты достаточно будет установить в распределительный щит УЗИП 2 класса.

Кроме электрических линий, перенапряжение может возникнуть в телевизионных сетях. Часто высоковольтные помехи генерируются на антенных приемниках в домах, где нет молниеотводов. Возникновение кратковременного высокого напряжения в антенном кабеле приводит к выходу из строя селектора телевизора.

Устройство защиты представляет собой антенный переходник с заземляющим устройством. Существуют два типа приборов: для аналогового, спутникового или цифрового телевидения. Различить их можно по соответствующим надписям на корпусе: Radio/TV, SAT.

Ограничители импульсных напряжений (ОИН) ОИН1, ОИН2

ОИН1, ОИН2

РМЕА 656111.011 ТУ Предназначены для защиты электрооборудования и бытовых приборов от грозовых и импульсных перенапряжений. ОИН1 — без индикатора рабочего состояния; ОИН2 — с индикатором рабочего состояния.

Нормативно-правовое обеспечение

Отвечают требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», других стандартов и ПУЭ».
Отвечает требованиям к защите от перенапряжений по ГОСТ Р 50571.19

Функциональные возможности

ОИН1 — ограничитель импульсных напряжений моноблок с варистором; по заказу световой индикатор наличия напряжения сети. ОИН2 — ограничитель импульсных напряжений моноблок с варистором, световой индикатор рабочего состояния, световая индикация напряжения сети.

Конструктивные особенности

Ограничитель импульсных напряжений (ОИН) обеспечивает:

Максимальное длительное рабочее напряжение 275 В частотой 50 Гц
Рабочий потребляемый ток при напряжении 275 В не превышает 0,7 мА
Выполнен в виде унифицированного модуля шириной 17,5 мм для монтажа на рейке 35/7мм
Выдерживает воздействие импульсов комбинированной волны с напряжением разомкнутой цепи 10,0 кВ и с током короткозамкнутой цепи 5 кА
Обеспечивает защиту оборудования от импульсного перенапряжения категории II по ГОСТ Р 50571.19-2000 (уровень напряжения защиты 2,0 кВ)
Выдерживает без повреждений воздействие временного перенапряжения 380 В
Классификация по тепловой защите: ОИН1 и ОИН2 — без тепловой защиты.
Классификация по наличию индикатора состояния: ОИН1 — без индикатора; ОИН1С (по дополнительному заказу) — со световым индикатором наличия напряжения сети; ОИН2 — со световым индикатором рабочего состояния.
Классификация по ремонтопригодности: ОИН1 и ОИН2 — моноблочные (неремонтируемые в условиях эксплуатации).
Допускает присоединение проводников сечением от 4 до 16 мм

Наименование характеристики	Значение параметров
Номинальное напряжение питающей сети, В	220
Номинальный разрядный ток, кА	5; 10; 20
Максимальный разрядный ток, кА	12,5; 25; 50
Остаточное напряжение при номинальном токе не выше, В	2000
Класс испытаний по ГОСТ Р 51992	II
Степень защиты, обеспечиваемая оболочками	не ниже IP20
Температура окружающего воздуха, С	от -45 до 55
Габаритные разметы, мм	80 x 17,5 x 65,5
Масса, не более, кг	0,12
Гарантийный срок эксплуатации, лет	3

www.energomera.ru

Технические характеристики ОПС-1

ОПС-1 — серия коммутационных ограничителей импульсных перенапряжений, которые защищают сети от вредоносных импульсов. В конструктивном плане имеют стандартные модули с 18 миллиметровой шириной под установку на монтажный тип рейки. Содержат твердотельные композитные варисторы из карбидового цинка и механизмы, отвечающие за визуальный контроль изнашиваемости варистора и аварийного предохранителя. Благодаря карбиду цинка снижают сопротивление в 1000 раз во время появления на сменном модуле напряжения, значение которого превышает предельно допустимое.

ОПС 1

Каждый ОПС-1 имеет количество модулей от 1 до 4 штук в однофазной и трехфазной сети. Есть класс, номинальное напряжение, рабочее протекторное напряжение (500-1000 вольт), номинальное количество тока ограничителя (5-10 ампер), ток, который разрядник принимает при атмосферном разряде (40-65 килоампер) и напряжение, до которого уменьшается значение при разрыве (от 0,25 до 1,2 киловатт).

Обратите внимание! Бывает четыре класса защиты. Первый класс устройств не применяется в бытовых установках, а нужен только для того, чтобы защитить линию электрической передачи

Второй класс используется, чтобы защитить высоковольтные скачки напряжения, которые вызваны ударом молнии к линии электрической передачи.

Третий класс нужен, чтобы защищать от перенапряжений с низкими сетевыми значениями. Защитные устройства ставятся в бытовом распределительном устройстве. Четвертый класс используется, чтобы защищать электрические устройства, которые чувствительны к импульсным помехам и всплескам в однофазной сети. Они монтируются в распределительном типе щитка, за розеткой в электрокоробке или около защищаемого устройства.

Технические характеристики

Школа молодого опнщика, назначение и принцип действия ОПН

На сайт Балтэнерго поступает много вопросов, связанных с ОПН. Часть из них носит конкретный характер, например, по дополнительным данным на приобретённый ограничитель. На подобные вопросы мы стараемся отвечать незамедлительно. Но часть вопросов носит общий характер. К примеру, по параметрам ограничителей, в том числе и по толкованию самих терминов, которые приведены в документации производителей ОПН. Это связано с тем, что в настоящее время практически не издаётся популярная научно-техническая литература по электротехнике, к тому же дешёвая, подобно широко известной в то время “Библиотеке электромонтёра” или “Массовой библиотеке инженера”. А несмотря на свою кажущуюся конструктивную простоту, ОПН — сложный электротехнический аппарат. Скажем так: ОПН – это просто, но не очень… И у теоретиков и у практиков есть много нерешенных вопросов. Достаточно сказать, что до сих пор не принят основополагающий документ по ОПН – ГОСТ, а целый ряд существующих документов имеют разночтения. Тем не менее, активное внедрение ограничителей в практику, тем более учитывая их роль в энергосистемах, ставит вопрос о более глубокой теоретической и практической подготовке обслуживающего персонала. Поэтому мы пришли к выводу о необходимости поместить на нашем сайте ряд взаимосвязанных статей по основам теории и практике ОПН, не особо теоретизируя и в то же время не упрощая подачу материала с тем, чтобы он был доступен широкому кругу практиков. Но так как большинству читателей –практиков основы защиты энергетических систем от перенапряжений известны ( по применению, например, вентильных разрядников), то общеизвестных истин повторять не будем. Конечно, при указанном подходе возможны некоторые упрощения, могут быть и неточности. Но мы открыты для любой критики, тем более конструктивной. Особенно ценны предложения по тематике будущих статей. По возможности, будем ссылаться на используемые источники- учебные пособия, статьи, документы и др. , но если вдруг кто-то из авторов не найдёт ссылки на свой труд — не обвиняйте нас в плагиате – ведь никаких коммерческих выгод от этих публикаций мы не получим.

Этот цикл статей назовём непритязательно — “ Школа молодого опнщика”. И так – урок первый. Начнём с назначения и принципа действия.

УЗИП: особенности выбора и применения

Ограничитель типа ОИН-1 используется достаточно часто. Его подключают в вводные щитки или для учёта потребителей. Желательно подключать его до счетчика, чтобы обезопасить и его.

Маркировка от производителя

Если необходимо построить дом и подсоединить всю территорию усадьбы к источнику электрической энергии – в техническом плане для такого подключения уже прописана норма установки ОИН-1 для защиты от скачков напряжения. Но это указание выполняется в основном, как прописано в правилах устройства электроустановок – при воздушном вводе провода.

Рис. 3: пример использования ОПНШирокое применение нелинейных ограничителей распространено в линиях электропередач, где они выступают в роли молниезащиты, а сами провода являются молниеприемниками. В промышленных целях ограничители перенапряжения используются для защиты различных электрических аппаратов и персонала, к примеру, на тяговых и трансформаторных подстанциях, распределительных устройствах и т.д. В бытовых устройствах ОПН применяются для установки в электрических щитках на вводе в здание или для защиты какого-либо ценного оборудования.

Предлагаем ознакомиться Размеры каменной ваты в плитах

Виды ОПН

Класс напряжения – рабочая величина, на которую рассчитан ограничитель, разделяется на устройства до 1кВ и выше, как правило, номинал напряжения соответствует стандартному значению электрических параметров сети (6, 10, 35 кВ).
Материал рубашки – определяет тип изоляции наружного слоя, наиболее часто используются фарфоровые или полимерные модели.
Класс защищенности – определяет возможность установки или на открытой части, или только внутри помещения.
Количеству элементов или фаз – число ограничителей перенапряжения зависит от числа защищаемых фаз и величины питающего их напряжения.

Так для каждой из фаз в электроустановке может устанавливаться отдельная колонка или одна для всех. Также следует отметить, что в электроустановках на 110 кВ и более ОПН для одной фазы может собираться из нескольких однотипных элементов, к примеру, из трех на 35 кВ.

Комбинация нескольких видов позволяет выстраивать многофункциональные или ступенчатые ограничители.

Фарфоровые

Рис. 4. Фарфоровые ОПН

Такие модели отличаются своими эксплуатационными параметрами, так как керамика невосприимчива к воздействию солнечной радиации, а находящийся внутри вентильный разрядник практически не зависит от температуры внешней среды.

Также весомым преимуществом этих ограничителей является большая механическая прочность на сжатие и разрыв, благодаря чему их можно использовать и в качестве опорной конструкции. Но фарфоровые ОПН характеризуются сравнительно большим весом, а также представляют значительную угрозу в случае разрыва, так как осколки фарфора поражают близлежащие здания и могут травмировать персонал.

Полимерные

Рис 5. Полимерные ОПН

Представляют собой устройства с рубашкой из каучука, винила, фторопласта или других подобных материалов.

Полимерные ограничители куда боле устойчивы к воздействию влаги, отличаются меньшим весом и большей взрывобезопасностью, так как в случае разрушения корпуса избыточным давлением внутри колонки, рубашка повреждается по линии разлома, но не разлетается острыми осколками. Значительным преимуществом полимерных моделей является их устойчивость к динамическим нагрузкам.

Одноколонковые

Такие ограничители перенапряжения представляют собой один конструктивный элемент с нелинейным сопротивлением. Число полупроводниковых дисков в них набирается в соответствии с категорией защищаемой электроустановки.

Многоколонковые

Эти средства имеют несколько колонок, модулей или блоков, объединяемых в одну систему. Характеризуется большей надежностью по отношению к защищаемым объектам, так как способен реагировать и на одиночные, и на дифференциальные перенапряжения.

Заключение

В этой статье мы рассказали о том, что же такое УЗИП, каких типов бывают эти устройства и как они классифицируются, а также разобрались с тем, как производится их подключение к защищаемой цепи. Напоследок нужно сказать, что использование этого прибора, в отличие от УЗО, в линии электропитания частного дома обязательным не является. Включение его в сеть в каждом отдельно взятом случае требует учета индивидуальной заземляющей схемы, а также размещения ГЗШ и вводного автомата. Поэтому перед покупкой и установкой УЗИП настоятельно рекомендуем воспользоваться консультацией опытного электрика.
