Монтаж кабель-канала к стене: выбор размеров и материала, способы фиксации

Как закрепить кабель канал — основные способы!

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический».

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические. Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения. В этой статье ми поговорим о том, как крепить кабель канал к своей стене в доме.

Крепление кабель канала к стене с помощью саморезов.

Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.

Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.

Крепление кабель-канала на дюбель-гвозди.

Понадобятся такие инструменты:

Перфоратор.
Дюбель-гвозди.
Острый нож.
Уровень и карандаш.
Отвёртка.

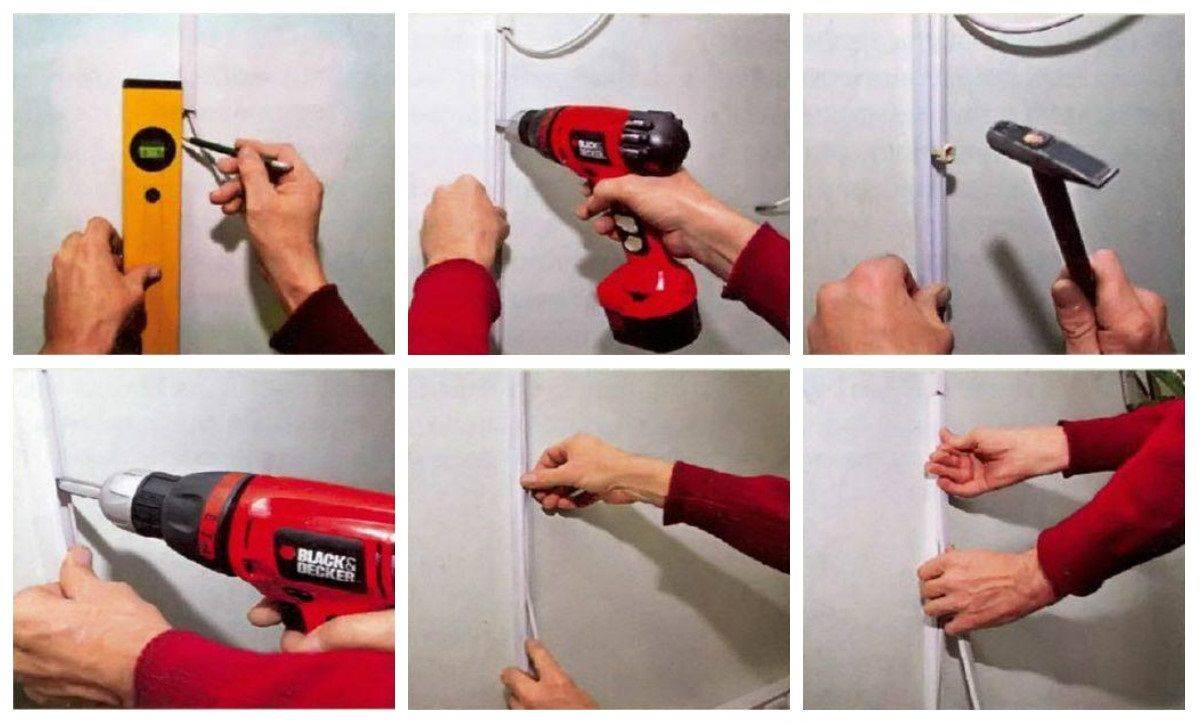

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.

Как крепить кабель канал на клей (жидкие гвозди).

Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.

Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Крепление кабель канала на металл.

Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.

№4. Типы кабель-каналов по особенностям монтажа

Проводка, линии телефона и интернета могут проходить по стенам, потолку, полу и по углам. Для каждого случая предусмотрен свой тип кабель-канала:

настенные изделия имеют квадратное или прямоугольное сечение, размеры колеблются в широком диапазоне, что позволяет обустроить системы любой сложности;
мини кабель-каналы – вариация настенных коробов. Главная особенность – минимальные размеры, что позволяет очень аккуратно вписать изделие в интерьер. Канал остается практически незаметным, особенно если подобрать его в цвет стены. Такое изделие предназначено для прокладки одиночных проводов или нескольких тонких кабелей, часто используются при монтаже телевизионных, телефонных и интернет-линий. Для создания различных конфигураций, используются углы, заглушки и тройники, но стоят эти элементы недешево, да и в продаже встречаются нечасто, поэтому умельцы просто подпиливают каналы под нужным углом для создания прямого угла, выходит неплохо. Крепят мини кабель-каналы на саморезы, дюбеля или липкую ленту. Последний вариант особенно удобен при прокладке провода по мебели (например, под столом);
напольный кабель-канал отличается сечением в форме полусферы. Благодаря такому решению сводится на нет риск споткнуться об короб и травмироваться. В квартирах данный вид каналов используется не так уж часто. Куда большей популярностью изделия пользуются в больших офисных помещениях типа open space, когда на одной площади надо обеспечить соответствующими условиями множество рабочих мест. В этом случае к столам подводят электричество, интернет, телефонную линию в напольных каналах. Требования в плане прочности к таким изделиям повышенные. Лучше взять алюминиевый короб. Сгодится и пластиковый, но не обычный, а усиленный, с дополнительными перегородками, которые можно использовать и в качестве разделителя между проводами разного назначения;
угловые имеют сечение в виде прямоугольного треугольника, предназначены для установки под потолком, на стыке поверхности стены и потолка. На вид такой короб легко спутать с самым простым потолочным плинтусом, так что навредить эстетике помещения изделие не сможет. Как и другие кабель-каналы, состоит из лотка и крышки, причем последняя может быть прозрачной или непрозрачной. Изделия с прозрачной крышкой используются для установки светодиодных лент;
плинтус с кабель-каналом – это лучший пример совмещения приятного с полезным. На вид изделие ничем не отличается от обычного напольного плинтуса, может быть практически любого цвета и формы. Внутренняя полость предназначается для расположения кабелей проводки, интернета, кабельного телевидения, а благодаря внешним и внутренним углам, поворотам и разветвителям можно создать очень сложную конфигурацию. Есть даже розетки и розеточные группы, которые можно удачно вписать в напольный плинтус. Если необходимо протянуть целый пучок проводов, то подобный вариант вряд ли подойдет, так как внутри должно оставаться достаточно пространства. Главный же минус таких каналов – высокая стоимость, зато они позволяют отказаться от грязного и сложного процесса штробления стен;
парапетные кабель-каналы напоминают плинтусные, но устанавливаются на небольшой высоте от пола (80-100 см), они имеют симметричное сечение и достаточную ширину. Изделия приобрели широкую популярность при прокладке проводки в офисах и различных учреждениях, для домашнего интерьера такие каналы не подходят, так как будут сильно бросаться в глаза, исключение – интерьер в стиле лофт.

Виды кабель каналов

Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:

настенные ПВХ короба жёсткого типа;
мягкие виниловые кабель каналы;
стальные оцинкованные и алюминиевые короба;
гофра;
напольные каналы – плинтусы;
потолочные карнизы – галтели;
подвижные цепные кабельные каналы.

Настенные ПВХ короба жёсткого типа

Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.

Жёсткие ПВХ кабель каналы

ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.

Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:

Линейка и рулетка;
Маркер или карандаш;
Лазерный уровень;
Перфоратор;
Молоток;
Пила-ножовка или угловая машинка с пильным диском;
Кабель каналы;
Угловая фурнитура;
Дюбели.

Установка ПВХ коробов

Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:

На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
Лазерным уровнем контролируют горизонт и вертикаль разметки;
Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;
Углы поворотов закрывают фурнитурными крышками;
На короба устанавливают верхнюю панель, защёлкивая замки;
Удаляют пыль и грязь с поверхности защитных конструкций.

Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал

Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.

Мягкие виниловые кабель каналы

Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.

Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.

Виниловый гибкий кабель канал

Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.

Стальные оцинкованные и алюминиевые короба

По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.

Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий

Гофра

Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.

Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.

Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.

Напольные каналы – плинтусы

В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.

Плинтус с каналом для кабеля

В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.

Классификация кабель каналов

Кабель-каналы классифицируют по следующим основным признакам:

По материалу изготовления выделяют:

металлические;
пластиковые.

По месту размещения кабельные короба подразделяются на следующие типы:

напольные изделия;
настенные, парапетные или магистральные (те же настенные, только с габаритом свыше 80 мм по ширине и 40 мм по высоте);
потолочные;
плинтусные.

Типы кабель-каналов

По степени жесткости разделяют на:

жесткие корпусные изделия, представленные жесткими прямолинейными пластмассовыми или металлическими коробами;
гибкие кабель-каналы, способные изгибаться в разные стороны.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажу Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

первоначально составляется схема прокладки электропроводки оптимальным образом;
линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Классификация кабель-каналов

Кабель-каналы различаются по 4 основным параметрам:

По способу монтажа и расположения в пространстве. Есть напольные, настенные, для монтирования на улице. В отдельную категорию стоит отнести подвесные каналы – их прокладывают по воздуху. В отличии от обычных, их конструкция дополнена подвесами и опорными стойками.
По материалу изготовления. Встречаются: пластиковые (преимущественно используется ПВХ), алюминиевые, оцинкованные.Декоративный кабель-канал, сделанный под дерево из ПВХ (он же пищевой пластик)
По конструкции канала. Есть жесткие, гибкие, перфорированные, с усиленными ребрами жесткости (для висящих конструкций) и так далее. Также у них может кардинально различаться форма самой штробы – прямоугольная, овальная, гибкая (регулируемая мягкая) и так далее.
По дизайну. Имеются кабель-каналы с имитацией определенных поверхностей, например, дерева, камня и даже стекла. Но изготавливаются они все равно из пластика и производных от него материалов.

Также в магазинах нередко встречаются универсальные кабель-каналы. Такие преимущественно состоят из пластиковой штробы с крышкой, но при этом сам канал разделен на секции. При необходимости их выламывают механически, и получается гибкий канал. Но, как показывает практика, в плане надежности такие модели существенно уступают специализированным, то есть предназначенным для выполнения какого-то определенного функционала.

По способу монтажа

По способу монтажа выделяют следующие основные вариации кабель-каналов:

Настенные. Чаще имеют прямоугольную форму штробы и отдельную крышку. Внутри в некоторых вариациях есть разделение на полосы проводки (по кабелям), благодаря чему провода надежно фиксируются и не провисают.

Основной используемый тип кабель-каналов – это настенные. При монтаже электропроводки именно их расход получается самым большим.

По материалу изготовления

По материалу изготовления каналы разделяют на:

Алюминиевые. Преимущественно используются при прокладке проводки вне помещения. Сейчас их чаще применяют для монтажа систем сигнализаций, видеонаблюдения.

В отдельную категорию можно отнести безгалогенные кабель-каналы. Они тоже изготавливаются из ПВХ, но не имеют в своем составе вредных присадок и примесей (брома, хлора, йода, астата, неокисленных сульфидов). Производители указывают, что такие кабель-каналы идеально подходят для прокладки в непроветриваемых помещениях, так как они не выделяют в окружающую среду никаких вредных компонентов, они экологичны и безопасны. Но на самом деле такое заявление нельзя назвать на 100% честным, так как современные ПВХ-каналы, в принципе, изготавливаются без применения того же хлора, йода, астата, то есть многие из них тоже можно классифицировать как безгалогенные, но производители просто не указывают прямо такой информации.

По конструкции

По типу строения штробы кабель-каналы условно разделяют на:

Гладкие. Дешевый вариант, но не рекомендуется использовать их при прокладке длинных прямых штроб – провода внутри при протяжке могут укладываться неравномерно, спутываться.

В отдельную категорию можно отнести прозрачные гладкие кабель-каналы – их монтируют при прокладке светодиодного освещения. Внутри, соответственно, располагаются не кабели, а светодиодная лента. Бывают пластиковые, ещё встречаются с имитацией под стекло, в том числе и неправильной формы (для рассеивания света).

По дизайну

Многие ошибочно полагают, что цвет кабель-канала указывает на его классификацию по материалу изготовления или способу монтажа. Но в ГОСТ никаких подобных требований не предусмотрено, поэтому производитель самостоятельно определяет цвет изготавливаемой штробы – это ни на что не влияет.

Но некоторые производители придерживаются следующей нормы: каналы нейтральных цветов – для прокладки внутри помещений, черные или оранжевые – для прокладки на улице или в неотапливаемых помещениях с высокой влажностью (у них на месте стыков есть дополнительные крепления-фиксаторы). Разделяют же по дизайну кабель-каналы следующим образом:

Нейтральные. Изготавливаются из белого или серого ПВХ.
Цветные. Подходят для монтажа в жилых помещениях.
Текстурированные. Имитируют другой материал (дерево, ткань) как по цвету, так и по текстуре. Используются в жилых помещениях.

Цвет всегда подбирается на усмотрение покупателя. Но цветные и текстурированные кабель-каналы стоят в разы дороже нейтральных, даже если у них идентичные конструкция, форма, материал.

Самый практичный крепеж для кабеля

Как я уже сказал в зависимости от способа монтажа электропроводки, зависит и крепление кабеля к тому или иному основанию.

Если монтаж электропроводки выполняется скрытым, то здесь важно надежно зафиксировать провода в штробе чтобы они не мешали будущей отделке и оштукатуриванию стен

Для открытой проводки стараются выбирать способы и аксессуары, менее заметны для глаз и не привлекающих внимание. Также крепеж кабеля зависит и от способов отделки в помещении

Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой)

Также крепеж кабеля зависит и от способов отделки в помещении. Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой).

Какие инструменты понадобятся, чтобы выполнить надежное крепление кабеля к стене? Поверхности, с которыми придется работать, могут быть из бетона, кирпича, дерева, поэтому минимальный набор инструмента это перфоратор, дрель или шуроповерт.

Дюбель хомут для крепления кабеля

Такие крепления рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм. Сначала в бетоне сверлится отверстие на необходимую глубину (зависит от длины самого дюбеля), затем хомут раскрывают и в него закладывают кабель, после чего хомут заталкивают в отверстие.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Монтажная площадка для крепления кабеля

Данный крепеж для кабеля выполнен в форме квадратной площадки. Могут быть квадратными или более продолговатыми. Я предпочитаю использовать второй вариант, так как они более прочны. Внутри имеется монтажное отверстие для крепления. Иногда в магазинах можно встретить аббревиатуру как ПМО ( площадка с монтажным отверстием ).

Монтаж также не составляет особого труда. Для начала сверлится отверстие в бетоне диаметром 6 мм , в него вставляется обычный дюбель и площадка крепится к основанию (стене или потолку) саморезом.

Затем берем обычную нейлоновую стяжку и крепим с ее помощью кабель к площадке. Данный способ позволяет крепить несколько проводов и кабелей к одной площадке. А это значит, что отверстий сверлить нужно меньше, что соответственно ускоряет процесс монтажа.

Положительным аспектом является простота в использовании, быстрый монтаж, возможность крепление к площадке нескольких кабелей одновременно.

Дюбель для бандажа

По внешнему виду имеет что-то общее между дюбелем и саморезом. Изготавливается из пластика. Монтажная головка оснащена отверстием, через которое можно просунуть стяжку и зафиксировать кабель.

Принцип монтажа аналогичный с предыдущими способами. Сверлим отверстие диаметром 6 мм и забиваем в него бандаж. Затем продеваем через отверстие стяжку и подвязываем кабель или группу кабелей.

Скажу честно, что крепить кабель к стене таким бандажом я не пробовал, поэтому ничего сказать про них не могу.

Дюбель стяжка для крепления кабеля

Дюбель стяжка или как его еще называют хомут с дюбелем удобное и универсальное устройство. Девайс состоит из двух элементов собранных в одно целое: дюбеля и хомута (стяжки). За счет этого упрощается процесс его монтажа.

Порядок крепления кабель-канала к стене

При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?

В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

Детальная классификация их представлена в таблице.

Рынок позволяет подобрать изделия под конкретные условия эксплуатации.

Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.

Подготовка к монтажу, разметка поверхностей

Инструкция по монтажу Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

первоначально составляется схема прокладки электропроводки оптимальным образом,
линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом,
на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей,
необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Порядок крепления кабель-канала к стене Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах и узнать тонкости работ.
