Кабельный чулок: устройство, назначение, типоразмеры

Что такое кабельный чулок

КМЧ (кабельно-монтажный чулок) — это изделие, используемое при монтаже кабелей в каналах, траншеях, коллекторах и других зонах путем схватывания. Изучив особенности применения чулка для прокладки кабеля, можно с легкость понять, что это такое.

Как выглядит кабельный чулок

Затягивая петлю, происходит сжимание устройства. Далее поперечный размер чулка уменьшается, и все жилы, находящееся в нем, преобразуются в единое целое. В зависимости от того, как затянуто ушко, кабеля в рукаве максимально плотно прилегают. В случае сильного затягивания такое соединение останется целым.

Само ушко зачастую сделано из эластичной проволоки или гибкого троса.

Подбор кабельного чулка

Для того чтобы правильно подобрать чулок для кабеля, необходимо учитывать следующие параметры:

особенности самой кабельной трассы;
технические характеристики провода;
наполненность трассы конструкциями другого типа.

Маркировка, как правило, нанесена на втулку кольца, где значения прокладываемых проводников указываются в миллиметрах.

Обратите внимание! При подборе чулка важно следить за совпадением диаметра самого приспособления и кабеля. При несоблюдении этого правила могут возникнуть трудности при установке устройства, либо появляется большая вероятность срыва чулка с кабеля

Принцип действия чулка

Перед покупкой или использованием КЧ необходимо внимательно изучить суть его монтажа:

В начале эксплуатации выбранное приспособление сжимают вдоль оси, благодаря чему увеличивается внутренний поперечный размер.
Далее в рукав помещается провод, который выбрали для прокладки, и его конец плотно прикладывают к оболочке с учетом тяги.
К нахлесту прикрепляется протяжка или пруток УЗК. Его заранее устанавливают в области канала.
Начинают прокладывать провода по каналу.

Благодаря тому, что КЧ отлично растягивается, возникает сила упругости и трения. Растяжка способствует увиливанию трения и меняет расположение жил в проводах, а именно угол относительно оплетки проводника. Рукав повышает плотность сжатия и фиксацию. Все это обеспечивает наилучшее крепление.

Основное достоинство рукава — равноправное выстраивание усилий по всему покрытию, обеспечивающее защиту проводника от механических воздействий и дефектов. Сползание чулка с кабеля практически не происходит.

Принцип действия

К сведению! Для удаления чулка необходимо сдвинуть его в направлении хомута или конца провода. Таким образом оболочка ослабится, и произойдет легкий демонтаж.

Наконечник штыревой втулочный изолированный НШВИ 10-12 КВТ 79451

Назначение, применение: Оконцевание методом опрессовки гибких многопроволочных медных проводников сечением 10 мм². Трансформирует концы многожильных проводов в монолитные штифты. Монтаж одного провода

Для монтажа одного провода
Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
Максимальное напряжение: 690 В
Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения
Материал коннектора: медь марки М1
Покрытие коннектора: электролитическое лужение
Материал изоляции: полипропилен. Не содержит галогенов
Термостойкость изоляции: 105 °C
Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4
Одинарные и двойные втулочные наконечники «КВТ» представлены в одинаковой цветовой гамме стандарта DIN, что облегчает их поразмерную идентификацию
Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
Обжим провода поверх медной втулки

➔Эксплуатационные характеристики (лет)

Гарантийный срок хранения: 5
Гарантийный срок эксплуатации: 5
Срок службы: 25

Наконечники штыревые втулочные изолированные 79451

Тип коннектора: наконечник втулочный;
Особенности конструкции: Easy Entry;
Рабочее напряжение, до: 0.69;
Материал жилы: медь;
Сечение жилы, мм²: 10;
Класс гибкости жилы: 3; 4; 5; 6;
Материал контактной части: медь;
Покрытие контактной части: гальваническое лужение;
Длина контактной части, мм: 12
Наличие изоляции
Материал изоляции: Полипропилен;
Цветовой стандарт изоляции: DIN 46228;
Температурная стойкость изоляции, ˚С: 105;
Технология монтажа: опрессовка;
Наименование/ Обозначение по стандарту: НШВИ 10–12
Назначение, применение: Оконцевание методом опрессовки гибких многопроволочных медных проводников сечением до 10 мм². Трансформируют концы многожильных проводов в монолитные штифты. Монтаж одного провода
Код товара (артикул): 79451
Бренд: КВТ;
Страна происхождения: Китай;

Технические характеристики
Вид	изолированный
Внешний диаметр (мм)	4,9
Внутренний диаметр max. (мм)	7,3
Внутренний диаметр min. (мм)@	4,5
Длина втулки наконечника (мм)	15
Длина контактной части, мм	12
Длина снятия изоляции (мм)	12
Класс гибкости жилы	3456
Количество в комплекте (шт)	100
Максимальное напряжение (В)	690
Материал	медь марки М1
Материал жилы	медь
Материал изоляции	полипропилен
Материал контактной части	медь
Наименование	НШВИ 10–12
Наличие изоляции
Норма отгрузки	100
Общая длина (мм)	20,8
Особенности конструкции	Easy Entry
Покрытие	электролитическое лужение
Покрытие контактной части	гальваническое лужение
Серия	НШВИ
Сечение жилы, мм²	10
Сечение наконечника (мм²)	10
Страна происхождения	Китай
Термостойкость изоляции (°C)	105
Технология монтажа	опрессовка
Тип	втулочный, штыревой
Тип коннектора	наконечник втулочный
Цвет изоляции	красный
Цвет манжеты	красный
Цветовой стандарт изоляции	DIN 46228
Габариты
Вес брутто потребительской упаковки, кг:	0.04
Вес нетто единицы товара, кг	0.00044
Высота потребительской упаковки, см	2
Длина потребительской упаковки, см	21
Единица измерения	шт
Количество в потребительской упаковке	100
Тип потребительской упаковки	п/э пакет zip-lock
Ширина потребительской упаковки, см	12
Штрих-код EAN-13 потребительской упаковки	4680430021941
Размерные характеристики
D	7.3
d	4.9
d₁	4.5
L	20.8
l	15
L₁	12

Что это такое

Кабельные чулки нередко называют рукавами, хотя, по сути, рукав – одна из частей конструкции. Состоят изделия из полимерных материалов в виде нитей или проволоки. Концевая петля (ушко) применяется для самостоятельного зажима всех протягиваемых кабелей в одну трассу, тросик также необходим для крепления устройства к той или иной поверхности.

Принцип прокладки кабеля при помощи чулка прост. Когда натягивается петля, то устройство сжимается, что приводит к уменьшению диаметра. Это обуславливает сжатие всех проводников, которые преобразуются в единую цепь. Чулок для протяжки кабеля практически нереально снять. Чем сильнее будет затянута петля, тем больше сожмутся провода. Несмотря на то, что при сильном натяжении петля разрывается, конструкция остается целостной. Обычно «ушко» производится либо из эластичного троса, либо из специальной гибкой проволоки.

Примечание. Для повышения срока эксплуатации и прочности конструкции проволока, из которой производится кабельный чулок, дополнительно покрывается слоем цинка.

Существуют специальные кабельные элементы с высокой степенью защиты от пыли и влаги. Данные изделия производятся из полимерных материалов с повышенными диэлектрическими свойствами и хорошей устойчивостью к образованию коррозии. Такие приспособления следует применять при прокладке кабельных линий в месте прямого контакта с водой или на объектах с максимальными требованиями к электрической и пожарной безопасности.

Заводская петля имеет специальную пробку, на которой указано рабочее сечение кабеля. Вместо пробки может использоваться цветная гильза (ее цвет указывает на определенную модель устройства).

Фиксировать проводники при помощи данного оборудования можно в любом месте кабельной трассы. В таком случае применяются разъемные чулки, устанавливаемые по бокам проводов. Чтобы обеспечить крепление, они дополнены полимерным шнуром.

К преимуществам эксплуатации изделий при протяжке линий можно отнести:

абсолютная защита прокладываемого кабеля от механических повреждений, которые могли бы возникнуть в процессе укладки;
возможность конструирования коммуникационных линий большой протяженности без повреждения токоведущих жил;
при фиксации к стене кабель практически не провисает;
высокая прочность крепления;
простота в процессе монтажа (при условии, что был подобран подходящий чулок для кабеля);
простота конструкции.

Характеристики кабельного чулка

На первый взгляд приспособление имеет простое строение. Главные части — рукав и петля. Эластичная и плотная плетка огибает провода. Для улучшения крепления чулка на электропроводе его удлиняют до 2 м. Кабели с крупным диаметром продевают в длинную оплетку, которая сделана из сплава стали или троса, имеющего несколько плетений. Конечная конструкция влияет на поперечный размер чулка. Все поверхности оцинковывают, чтобы продлить эксплуатационный период проложенного кабеля.

Обратите внимание! Полимерные и диэлектрические рукава применяются в случае минимальной погонной массы и длины используемого в прокладке провода. Они лучше выдерживают контакт с водой и более устойчивы к электрическим перебоям. Характеристики чулка для захвата кабеля

Характеристики чулка для захвата кабеля

Петля сделана из проволоки или троса. Рабочие размеры проводов расположены на конце в виде маркировки. Разноцветная пластиковая гильза используется для определения параметров изделия. Резкие повороты и изгибы легко сжимать благодаря петле, изготовленной из троса.

Чтобы упростить процесс, со временем кабельные чулки дополнили креплениями в виде гаек. Их навинчивают поверх или насквозь проводника.

К сведению! Для лучшей гибкости кабельный чулок выпускают с двумя петлями. Подходит для эксплуатации во время прокладки электропроводных трасс, где имеется большое число канав с поворотами.

По ГОСТу КМЧ должен иметь следующие характеристики:

жилы с маркировкой с единообразным цветом для их идентификации;
внутренние и наружные промежутки между жилами должны быть изолированы друг от друга и придавать кабелю круглую форму;
значение допустимой нагрузки на кабели. Минимальная масса 1 м кабеля должна соответствовать токопроводящим силам.

Вам это будет интересно Описание провода ВВГНГ

Компенсаторы вращения и рым-болты существенно усложняют конструкцию, но увеличивают срок службы проводника. Закручивающие действия компенсируются отличным результатом.

Вид крепления на МЧ

Принцип действия

Прежде чем установить кабельный чулок, его нужно сжать в осевом направлении, что позволит существенно увеличить внутренний диаметр. Затем сквозь него продевается прокладываемый провод и за счет тянущего усилия на втором конце обеспечивается плотное прилегание изделия к оболочке кабеля. На кольцо крепится край протяжки или прут УЗК, который предварительно был установлен в полости канала. После этого можно приступать к выполнению работ – протягиванию кабеля через трубы.

Благодаря возникающей упругости или трения (в связи с принудительным растягиванием чулка) создается начальное усилие. С появлением усилия протяжки увеличивается трение, на что влияет угловое расположение нитей оплетки относительно проводника. Таким образом, с возрастанием тянущего усилия повысятся плотность сжатия оплетки и фиксация, что обеспечит максимальную прочность крепления.

Одно из основных свойства кабельного чулка связано с равномерным распределением усилия по большой площади покрытия, что гарантирует надежную защиту сердечника проводника от любых повреждений и исключает сползание в процессе эксплуатации. Чтобы удалить чулок, сдвиньте открытую часть в направлении петли или обреза провода. Давление, оказываемое на оболочку, уменьшится, что приведет к снижению силы трения и легкому демонтажу изделия.

Как правильно использовать кабельный чулок

В процессе установки и эксплуатации КМЧ необходимо следовать некоторым правилам. Несмотря на то, что кабель просто проходит сквозь рукав, извлечь его с обратной стороны практически невозможно

Для лучшего понимания процесса важно обращать внимание на распределение сил, которые изображены на картинке

Принцип действия устройства

Стрелка, указывающая в правую сторону, изображает силу тяги, которая возникает при натяжке кабеля. Проволочная оплетка сжимается при тяге. Стрелки, направленные вверх и вниз, указывают на это. Вся окружность сжимается.

Пошаговое использование КЧ:

Кабель вставляют в рукав и протягивают по всей длине вплоть до петли.
У основания шейки провод затягивают, чтобы предотвратить его движение. При сильных нагрузках наружная оболочка не повреждается и не рвется. Наоборот, при сильной тяге сжатие усиливается и лучше фиксируется на проводе в качестве оболочки.
Чтобы предотвратить разрывы, петлю сильно не зажимают.

Вам это будет интересно Особенности кабеля из сшитого полиэтилена

Даже если рукав будет перетянут, приспособление не порвется, а оторвется лишь ушко. Фиксирующая стяжка не оказывает никакого влияния на нагрузку. При изъятии кабельной трассы стяжка самостоятельно стягивается при укладке и разжимается при извлечении проводов.

Как правильно использовать кабельный чулок

В сопроводительных документах таких изделий обязательно указывается разрывная нагрузка. Это примечание подходит только новым изделиям.

Обратите внимание! Если устройство используют повторно, его качества подлежат уточнению. К примеру, низковольтные КЧ применяют при напряжении до 32 кВ, а средневольтные — до 160 кВ. Выбор изделий на глаз может привести к рискам в виде замыканий, пожара

Выбор изделий на глаз может привести к рискам в виде замыканий, пожара.

Монтаж проводки в штробе

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев.

Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов.

Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Дюбель-хомут

Пластмассовые дюбель хомуты для крепления кабеля рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Этот вид крепления иногда называют дюбель-клипса или дюбель-скоба.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка.

Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого, так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям.

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Скобы для кабеля бывают пластиковыми и металлическими.

Металлические скобы для крепления кабеля

Как правило, такой способ применяется для крепления кабелей проложенных в металлическом рукаве. Металлические скобы имеют отверстие для крепежа с одной или с двух сторон. Размер скоб можно подобрать в зависимости от диаметра металлорукава. Отлично противостоят механическим воздействиям, подходят для «держания» тяжелых кабелей.

Плюсом является «многоразовость». Можно легко заменить, переложить, добавить-убрать кабель, достаточно всего лишь выкрутить винт.

Этот способ имеет два достоинства, которые для других способов крепления недостижимы:
Надежная фиксация, благодаря которой кабеля можно к поверхности очень плотно прижать.
Фиксация нескольких параллельно идущих кабелей, для этого не требуется сверлить кучу отверстий, а захватить и зафиксировать сразу 3-4 (и даже более) кабеля может длинная скоба-крепеж.

Предлагаем ознакомиться Делаем опалубку под фундамент своими руками

Двухжильная алюминиевая лапша или ПТПЖ — более жесткий провод, применяется обычно в качестве скоб. К стене крепление самой скобы выполняется при помощи «быстрого монтажа» (6 х 40 или 6 х 60) или же с помощью строительных гвоздей (если стены выложены из газосиликата).

Пластиковая скоба для крепления кабеля

Как правило, применяется для открытого монтажа одиночных кабелей. Пластиковая скоба оснащена гвоздем для фиксации, соответственно подходит для монтажа на мягких поверхностях, таких как дерево, ДСП, пластик (в бетон такой гвоздик не забьешь).

За мою практику часто приходилось видеть таким методом крепление телевизионных и телефонных кабелей. Пластиковыми скобами очень любят пользоваться провайдеры для крепежа интернет-кабеля.

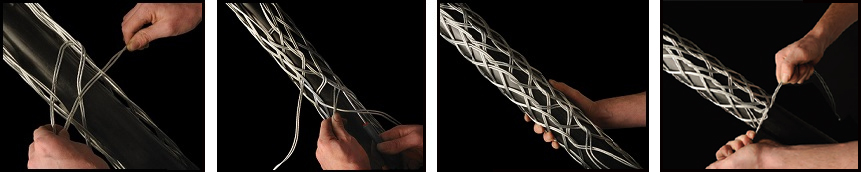

Кабельный чулок своими руками

В основном приборы делаются из стальной проволоки с сечением 3мм. С целью дальнейшего удобства при работе с ним, проволока выбирается по мягче, желательно оцинкованная. Причем лучше брать проволоку по размеру. Так для кабеля диаметром 3 сантиметра, приспособление будет сделано из трех миллиметровой проволоки, если сечение кабеля меньше, то и проволоку желательно выбирать меньшим диаметром.

Кабельный чулок усиленный

Чтобы связать проволоку для кабельного чулка рекомендуется применение таких инструментов как бокорезы или плоскогубцы. Расчет длины проволоки берется также в соответствии с сечением электропроводки.

Например, для четырех сантиметрового провода необходимо три метра проволоки. Она перегибается напополам, при этом на сгибе формируется петля со скруткой. Петлю можно скрутить посредством специальных приборов, или зацепив за какой-нибудь штифт.

Далее проволока присоединяется к торцу электропровода и производится обмотка оставшимися концами проволоки. При этом первый конец сдерживает петлю чулка, вторым производится обмотка проволоки на кабель.

Обмотка изготавливается внатяжку, с плотным прилеганием. Два конца проволоки закручиваются синхронно, под углом 45 градусов. Величина длины приспособления для протягивания электропровода с диаметром в 4 сантиметра должна быть от 60 до 80 сантиметров.

На конце обмотки выполняется по одному полному витку каждой проволокой вертикально проводу. Затем их необходимо стянуть с полной силой и перекрутить между собой. После окончания изготовления чулка нужно отрезать лишнее количество проволоки.

У самодельных чулков также есть некоторые минусы. Одним из таких является выдавливание конца кабеля в сторону. Для исключения такой ситуации необходимо на торце изделия сделать добавочную обвязку более тонкой проволокой. Такой дополнительный механизм делает фиксацию кабеля более надежной. При этом нужно обвязать основные направляющие проволоки по кругу.

Рекомендуется оконечность кабеля с чулком перемотать изолентой для того, чтобы не допустить повреждения кабеля, а также для более эффективного закрепления.

Для улучшения конструкции кабельного чулка так же используют воронкообразный наконечник, который одевается на вводный конец устройства, при этом захватывая петлю.

Зачастую этого изделия хватает на 7-9 канализационных пролетов.

Кабельный чулок — разновидности

В настоящее время выпускают различные виды данного устройства:

Классические приборы с одинарной петлей. Такой инструмент используется для протягивания кабеля и захватывание его с торца. Приспособление произведено на основе двойного троса, сделанного из стали.
Стандартные приспособления с парой петель. Это устройство более эластичное, потому удобно в применении и используется практически в каждой процедуре растяжки.
Проходные устройства с петлей. Данный механизм используется при растяжке кабеля в различных доступных местах во время протяжки электропровода.
Разъемные чулки с парой петель. Используются на случай неосуществимости фиксации устройства за окончание кабеля.
Переносные приспособления. С использованием такого вида присоединяются отдельные проводники.

Изготавливают еще некоторые виды приспособлений: тройные механизмы, боковые инструменты, а также устройства для кабеля, имеющего небольшой размер.

Боковые и тройные кабельные чулки

Боковой механизм применяют для протягивания электропровода. Кабель, который при производстве необходимо захватить, может просунуться целиком, и петля будет располагаться на боку. При этом происходит смещение тяговой нагрузки от конца кабеля. Его рукав выполнен из оцинкованного троса, сделанного из стали. Вследствие двойного плетения троса приспособление имеет хорошую прочность и стойкость к нагрузкам.

Несколько кабельных чулков

Устройство тройного типа используется для захватывания разом трех электропроводов, имеющих сечение от 10 — 65мм. При этом захват происходит с конца при производстве робот по прокладыванию электролиний в колодцах, скважинах, трубах кабельной сигнализации.

Этот механизм имеет три одиночных чулка, сгруппированные одним тяговым тросом. Кишка устройства произведена из оцинкованного троса, сделанного из стали двойного плетения, это дает механизму нужную гибкость при производстве и затягивании при растяжении.

Также благодаря данным конструктивным особенностям тройные чулки обладают большой износостойкостью и выдерживают большие нагрузки при разрыве.

Кабельные чулки для протяжки кабеля

Что делать, когда нужно поднять кабель в канале канализации? Необходимо использовать специальное приспособление. Кабельный чулок – это устройство, которое изготавливают специально для затяжки проводника в трубы канализации. Это приспособление с одной стороны состоит из ушка, к которой прикрепляется тянущая проволока, а с другой – тросики, которые свитые в трубку (хоботок). Этот хобот насаживается на конец провода и фиксируется. Далее мы рассмотрим устройство, назначение и типоразмеры кабельных чулков.

Основные виды чулков

Существуют различные виды такого инструмента. Какой кабельный чулок будет применяться, зависит от условий установки и прокладки кабеля.

Существуют следующие типы устройства:

Стандартные или классические с одинарной петлей. Используются при протяжке кабеля для его захвата с торцевой стороны. Их высокая прочность объясняется двойным витьем троса (стального).
Стандартные с одной парой петель. Их назначение такое же, как и в классических устройствах, применяются в обыкновенном рабочем процессе растяжки. Такой кабельный чулок эластичный, благодаря чему легко устанавливается.
Проходные с одной петлей. Такие приспособления используются в том случае, когда необходимо растянуть электропровод в любом доступном участке во время протягивания электрического провода.
Проходные (разъемные) с парой петель. Применяются в случае невозможности закрепления приспособления за окончание (например, при крутых поворотах).
Тройной. Используют для того чтобы протянуть сразу три шнура. Конструкция механизма следующая: три удлиненных провода соединяются одной петлей.
Боковой. Используется для временного взятия электропровода сбоку (с торцевой стороны).
Транзитные или переносные устройства. С их помощью соединяются отдельные проводники.
Кабельный чулок для кабеля небольшого веса. Используются когда размеры электропровода незначительны. Это могут быть телевизионные провода, внутренняя проводка в помещении или оптоволоконные кабеля.

Инструкция по использованию

Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:

Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.

Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.

Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

samelectrik.ru

Виды кабельных чулок и преимущества их использования

Применение кабельных чулок в процессе прокладки линейных кабелей заметно увеличивает эффективность выполнения строительства. В зависимости от типа кабеля и решаемой задачи, а также от разновидности канала применяются различные разновидности этих технологических приспособлений. Расскажем в статье, что такое кабельный чулок, где он используется и зачем нужен.

Целесообразность применения кабельных чулок

В процессе реализации современных силовых и информационных кабельных сетей монтируются многочисленные связные и сильноточные кабели. Их прокладка по кабельным трассам обычно осуществляется методом затягивания. Наилучшим средством для выполнения этой процедуры на горизонтальных и вертикальных трассах является кабельный чулок. Данный элемент одевается на кабель и крепится к протяжному шнуру, прутку УЗК или лидер-тросу.

Использование подобного технологического приспособления дает ряд преимуществ:

минимальные вредные воздействия на протягиваемый кабель за счет распределения тянущего усилия по длине;
снижение рисков повреждений кабельных изделий, которые были уложены в канал ранее, за счет минимального увеличения габаритов области сопряжения кабеля с протяжкой;
гарантии отсутствия повреждений токопроводящих жил, так как принцип действия чулка не предполагает непосредственную передачу на них тянущего усилия;
возможность создания значительных тянущих усилий и прокладки в сильно загруженных кабельных каналах;
высокая прочность крепления, достаточная для работы с протягиваемым кабелем с большой погонной массой, в том числе с использованием лебедки;
простота установки чулка на кабель и крепления его к протяжке;
отдельно укажем на то, что чулок рассчитывается таким образом, чтобы его разрушение наступало при воздействии усилий, заметно превышающих разрывные усилия типового протягиваемого кабеля.

Конструктивные особенности чулка

Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.

В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.

Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.

Кабельные чулки для прокладки кабельных линий

Чулки, которые изготовлены из полимерных диэлектрических материалов, предназначены для работы с кабелями¸ имеющими небольшой диаметр и низкую погонную массу. Эти чулки предпочтительны при работе в воде и при повышенных требованиях к электробезопасности.

Конструктивные особенности чулка

Кабельные чулки для прокладки кабельных линий

Вторым основным элементом служит кольцо для протяжки, которое обычно выполняется в форме концевой петли из проволоки или троса. Шейка петли снабжается обжимной втулкой, на которой обычно штампуется артикул рабочие диаметры кабеля. С целью идентификации применяется дополнительная цветная пластиковая гильза.

Тросовый вариант петли отличается увеличенной гибкостью и позволяет легче проходить повороты. На петле некоторых видов протяжек с целью увеличения удобства крепления предусматривается установка гайки для навинчивания на резьбовую часть наконечника протяжки напрямую или через переходник.

Заметно реже встречается крепление протяжного кольца через рым-болт или компенсатор вращения в иной форме. Несмотря на большую сложность, такая конструкция предпочтительна тем, что полностью компенсирует закручивающие воздействия на кабель, гарантированно обеспечивая соблюдение технологии прокладки.

Стандартный кабельный чулок

Ошибки при использовании и как их не допустить

При эксплуатации КМЧ нужно в первую очередь обратить внимание на изделие. На нем не должно быть разрывов, трещин и повреждений. Ошибки при использовании:

Ошибки при использовании:

кабель должен быть полностью вставлен в рукав, иначе может произойти срыв, и провод повредится;
диаметр чулка должен соответствовать габаритам кабеля;
нельзя дополнять диаметр кабеля изолентой или шлангом. Это может привести к нарушению всей прокладки;
если рукав имеет алюминиевую оболочку, вся конструкция должна быть защищена подающей трубкой;
перед применением рукава нужно выровнять структура кабеля, то есть устранить возможные перекрутки. В такой ситуации используется устройство с поворотом шарнирной тяги;
так как КЧ способен немного увеличить диаметр кабеля, его можно использовать повторно при замене кабеля. Для этого ручки устанавливают впритык друг к другу и поворачивают устройство между захватами.

Процесс укладки кабелей над землей или под требует опыта, навыков и специальных инструментов. Любые подобные задачи легко выполнить, применяя такие устройства для прокладки высоковольтных линий, как кабельные чулки. Они легко монтируются и служат долго.
