Ввгнг(а)-ls - медный кабель

Производители кабеля ВВГ-Пнг(А)

Многие предприятия занимаются производством кабельной продукции. Среди большого количества компаний выделяют следующие:

Лучшие предприятия

«Севкабель»

Компания выпускает продукцию отличного качества независимо от ее назначения. К этой категории относят силовые кабели, провода для воздушных линий передач, проводники связи и узкоспециализированную продукцию.

Кабельная продукция от

«Конкорд»

Компания занимается производством силовых проводников марки ВВГ с медными жилами для стационарной прокладки в помещениях.

Обратите внимание! Благодаря бронированным изделиям, а также проводникам пониженной горючести от «Конкорд» можно подключить электрокаменку. Производитель кабельной продукции «Конкорд». Производитель кабельной продукции «Конкорд»

Производитель кабельной продукции «Конкорд»

«Москабельмет»

«Москабельмет» производит кабельно-проводниковые изделия для различных отраслей. Кроме этого, предприятие представляет широкую номенклатуру предлагаемой продукции, включающую более 50 000 наименований.

Компания по производству кабельно-проводниковых изделий

«Подольсккабель»

Сегодня на рынке представлено более 50 000 проводов, которые подразделяются по различным категориям. По последним данным, основным потребителем производимой продукции являются практически все отрасли российской экономики.

Производитель кабельной продукции

Благодаря уникальным техническим характеристикам проводник ВВГ Пнг(А) можно прокладывать как на открытом воздухе, так и в помещениях с повышенной влажностью и сухостью. Но в этом плане необходимо придерживаться определенных правил по монтажу и сроку хранения.

Различные признаки для этих кабелей

Согласно п.4.1 е)-ж) ГОСТ 31996-2012 расшифровка для этих кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS:

е) по исполнению в части показателей пожарной опасности:

не распространяющие горение при одиночной прокладке (без обозначения);
не распространяющие горение при групповой прокладке (нг): по категории A — нг(A),
не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);

ж) по форме поперечного сечения кабеля:

круглые (без обозначения);
плоские (П).

В соответствии с п.6.3.2 кабели исполнений «нг», «нг-LS» не должны распространять горение при групповой прокладке. Категорию испытания A устанавливают в технических условиях на кабели конкретных марок.

Согласно п.6.3.3 кабели исполнений «нг-LS» должны обладать низким дымо- и газовыделением при горении и тлении.

Итоговая расшифровка

ВВГ — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.

ВВГнг(А) — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A.

ВВГнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A с пониженным дымо- и газовыделением.

ВВГ-Пнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории A, плоский

Отличия в области применения кабелей по пожарной опасности

Область применения кабелей по пожарной опасности приведена в ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».

Данный ГОСТ 31565 распространяется на кабельные изделия, к которым предъявляются требования по пожарной безопасности, предназначенные для прокладки в зданиях и сооружениях, и устанавливает классификацию, требования пожарной безопасности, преимущественные области применения. ГОСТ 31565 не распространяется на кабельные изделия, предназначенные для прокладки в земле и воде, а также на маслонаполненные кабели, обмоточные и неизолированные провода.

Выделим основные отличия в применении кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS по ГОСТ 31565.

Согласно таблице 2 раздела 6 «Преимущественные области применения кабельных изделий с учетом их типа исполнения»:

Тип исполнения кабельного изделия	Класс пожарной опасности	Преимущественная область применения
Без обозначения	О1.8.2.5.4	Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
нг(А)	П1б.8.2.5.4	Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
нг(А)-LS	П1б.8.2.2.2	Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях

Краткая расшифровка маркировки кабелей ВВГ в видеоролике:

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

Требования к кабелям по ПУЭ

Кабели ВВГ 3х1,5 и 3х2,5 требования к жилам по ГОСТу и ТУ

Методы прокладки

Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.

Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.

Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.

Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.

Открытое положение

Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.

Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.

Скрытый вариант

Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.

Расположение под землёй

Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.

Способы монтажа кабеля АВВГ

Существуют два основных способа монтажа электрической проводки – скрытый и открытый. Кроме того, одной из разновидностей скрытой электропроводки считается прокладка кабеля в грунте. Рассмотрим особенности каждого варианта с использованием АВВГ-провода.

Скрытая прокладка кабеля АВВГ

Подобный электромонтаж зачастую осуществляется в жилых и офисных зданиях, когда требуется сохранить привлекательную внешний вид (эстетичность) помещения. АВВГ может прятаться в обычных технических пустотах (штробах) или укладываться в кабель-каналы. После размещения изделия внутри штроб они могут заделываться штукатуркой или специальным песчано-цементным раствором, который не влияет на эксплуатацию кабеля. Это связано с низким значением теплообмена. С другой стороны, желательно выбирать отделку из негорючих строительных материалов.

В том случае, когда требуется прокладка АВВГ в деревянных изделиях, нужно защитить его специальными асбестовыми или металлическими рукавами, создающими необходимый барьер.

Открытая прокладка кабеля АВВГ

Данный способ электромонтажа может быть необходим на производственных объектах. В технологических комнатах кабель размещается либо на стенах, либо в месте их стыка с потолком. В большинстве случаев провод висит на опорах или подвешивается на специальные монтажные крючки, закрепленные в верхних частях стен.

Если кабель соединяет оборудование с электрическими щитами в двух разных зданиях и прокладывается по улице, то следует обязательно усилить его металлическим тросом, который возьмет на себя большую часть нагрузки от растяжения и провисания.

Прокладка в земле кабеля АВВГ

Одним из важных преимуществ АВВГ можно назвать то, что в отличие от проводов других марок допустима прокладка в грунте без использования ограждающих изделий. Выкапывается траншея, укладывается кабель и сразу засыпается грунтом. Не забывайте про отсутствие защиты от механических повреждений: из-за этого могут возникнуть определенные трудности, когда потребуется ремонт или техническое обслуживание подземной кабельной трассы. Без обесточивания демонтаж будет невозможен. Обычная штыковая лопата может повредить оболочку кабеля, землеройная техника – и вовсе перерезать токоведущие жилы.

Кабель АВВГ – универсальное изделие для организации электрической проводки в доме и на промышленных объектах. Его безусловным преимуществом является возможность прокладки под открытым небом или в земле, но при этом нужно помнить о хорошей защите от механических воздействий. Таким образом, несмотря на простоту укладки в грунте, рекомендуется прятать кабель в прочные металлические трубы.

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше

Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ, ААБл, АПсВГ, АСБ, ААПл, АПвВГ, АПВГ, АСПл и т.д

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам — ПвКШп.

Область применения ВВГ

Кабели ВВГ широко применяются в стационарных установках для передачи и распределения электроэнергии с напряжением от 0,66 до 1,0 кВ, при частоте 50 герц. Данная продукция может использоваться в сухих и влажных помещениях, а также в условиях открытой окружающей среды.

В первую очередь, это обычные жилые помещения, а также промышленные здания, электростанции, специализированные кабельные эстакады, распределительные и осветительные устройства, туннели, каналы, коллекторы и другие аналогичные участки.

Кабели ВВГ, благодаря пожаробезопасной изоляции ПВХ, широко используются в помещениях с высокой вероятностью возгорания или взрыва. Повышение безопасности достигается использованием бронированного кабеля.

Расшифровка маркировки, области применения и монтаж кабеля ВВГ ПНГ (А)

Провод ПВС – расшифровка, характеристики и область применения

Коаксиальный кабель

Кабель ВБбШвнг

Кабель АВВГ

Провод ПВ-3: технические характеристики, сечения, применение

Расшифровка и виды

Если первые буквы аббревиатуры в названии марки кабеля не начинаются с букв АА (алюминиевая жила с алюминиевой оболочкой) или АС (алюминиевая со свинцовой оболочкой), то расшифровывают это так, что жилы изготовлены из меди. Первая буква В аббревиатуры ВВГ означает, что изоляция жилы изготовлена из винила (может использоваться полихлорвинил или его производные). Вторая буква В означает, что общая оболочка изоляции пучка жил с изоляциями тоже изготовлена из винила. Третья буква Г указывает на отсутствие брони.

Расшифровка аббревиатуры

Обычный ВВГ

Он используется для монтажа электропроводки в блоках, каналах и коллекторах, вахтах и тоннелях, в сухих и полусухих нежарких помещениях с относительной влажностью не более 98%. Возможно также наружное применение на открытом воздухе. В таком случае следует избегать длительного прямого попадания солнечных лучей, при необходимости применить защиту от них. Без дополнительной защиты укладка его под штукатурку нежелательна.

Негорючий ВВГнг

Добавочные буквы «нг» в названии кабеля ввг нг означают расшифровку, что изоляция его не поддерживает горение. Использование его целесообразно там, где он контактирует с такими материалами, как:

изделия из древесины (дерево, вагонка, фанера, ДВП, ДСП);
бумага (обои, картон);
ткань (шторы, ковры).

Также расшифровка кабеля ввгнг (а) – с повышенной пожаробезопасностью. Степень пожаробезопасности выражается индексами (а), (в), (с), (d), где начальная буква (а) означает наивысшую категорию, а дальше по убыванию.

Расшифровка маркировки ВВГ нг ls – при пожаре крайне мало образует вредных газов и дыма. ВВГ нг lt имеет изоляцию, которая при принудительном горении не выделяет токсичных веществ и газов, а ВВГ нг hf можно расшифровать – при горении не выделяет коррозионно-активных веществ, галогенов. Чем отличается ВВГ нг frls? Они отличаются тем, что имеют повышенную огнестойкость с низким газообразованием после сгорания изоляции.

Формы выпуска

Если встречается маркировка такого кабеля ввг з, это означает, что пространство между металлической жилой и изоляцией заполнено синтетическим не гидрофобным волокном или порошком. Марка ввгп будет отличаться тем, что имеет плоскую форму.

Форма кабелей

Форма кабеля зависит от вида и количества жил и бывает:

круглой;
плоской;
треугольной;
прямоугольной;
пятиугольной.

Трёхжильный кабель ввг может быть круглым, плоским либо треугольным. Разница круглого в том, что жилы могут иметь сегментную форму, состоящую чаще всего из многожильного пучка проводов. Такая форма жил используется у трёх,- либо четырёхжильных кабелей, которые в общем разрезе образуют форму круга, а жилы – форму сегмента. Это позволяет сохранять плотность всего кабеля при остроугольном изгибе, провод не сбиваются в узлы.

Важно! Изгибать кабель ввг можно под окружность, радиусом до 10 раз превышающим радиус самого провода

Провода и кабели маркируют буквами

Первая буква — материал жилы:

А — алюминий
Буквы нет — медь

Вторая буква — в обозначении провода:

П — провод (ПП — плоский провод)
К — контрольный
М — монтажный
МГ — монтажный с гибкой жилой
П(У или Ш) — монтажный с гибкой жилой

Третья буква — в обозначении провода и кабеля; материал изоляции жил:

В или ВР — поливинилхлоридная (ПВХ)
П — полиэтиленовая
Р — резиновая
Н или НР — найритовая (негорючая резина)
Ф — фальцованная (металлическая) оболочка
К — капроновая
Л — лакированная
МЭ — эмалированная
О — оплетка из полиамидного шелка
Ш — изоляция из полиамидоного шелка
С — из стекловолокна
Э — экранированная
Г — с гибкой жилой
Т — с несущим тросом

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква — особенности конструкции:

А — асфальтированный
Б — бронированными лентами
Г — гибкий (провод), без защитного покрова (силовой кабель)
К — бронированный круглыми проволоками
О — в оплетке
Т — для прокладки в трубах

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Подвиды кабеля

Уже в самой аббревиатуре ВВГ встречаются дополнительные буквы: ВВГнг, ВВГнгHF, ВВГпнг и другие. Каждый вариант имеет дополнительные характеристики и может быть использован в определенных ситуациях.

Отличие ВВГнг и ВВГнгLS легко расшифровать по их названиям:

Кабель ВВГ отличается наличием изоляции из ПВХ, которая не имеет никаких добавок. При прокладке одного кабеля горение не распространяется. Прокладывать несколько кабелей вместе не рекомендуется, исключение – если каждый провод находится в отдельном гофре.
ВВГ-пнг – это плоский силовой провод, в котором 2-3 жилы. Его оболочка из ПВХ и изоляция малогорючи. Кабель используют в стационарных электроустройствах.
ВВГнг переводится как «не распространяющий горение»

В изоляции есть специальные добавки, благодаря которым горение не распространяется по проводу даже, если рядом лежат несколько кабелей.
Важно отметить следующее: находясь в огне, кабель все же будет гореть. Если его вытащить из пламени, он тут же потухнет.
ВВГнгLS переводится как «low smoke» или «низкий уровень дыма»

Это важная характеристика. При горении ПВХ выделяет опасные токсичные вещества и сильно дымит. Если при пожаре начнет гореть большое количество кабелей сразу (например, если проложен пучок), можно задохнуться за несколько минут. По сравнению с ВВГнг провода ВВГнгLS горят плохо, почти не выделяют дым и газ.

Отличие ВВГнг от ВВГнгLS на этом не заканчиваются. У кабеля ВВГнгLS есть подвид ВВГнгLSLTx. Этот кабель имеет низкие показатели газо- и дымовыделения, а также практически не токсичен.
Есть и еще один вид кабеля – ВВГнгFRLS или «fire resistant, low smoke» («огнестойкий, с низким уровнем дыма»). Этот вариант отличается особой изоляцией – слюдосодержащей лентой. Благодаря ей кабель длительное время сохраняет работоспособность (до 3 часов) даже при открытом огне, при горении выделяет мало дыма, практически не ядовит. ВВГнгFRLS используют в местах, где требования пожарной безопасности весьма высоки, например, в системах пожаротушения или дымоудаления, для систем пожарной сигнализации. В жилых домах его используют редко из-за высокой цены.

Что лучше не использовать

Также в продаже можно встретить кабель NYM или российские аналоги НЮМ, NUM. Это европейский вариант, который отличается от ВВГ по нескольким параметрам:

Жилы внутри провода размещены в мелонаполненной резине. Это позволяет рвать кабель буквально руками, не используя специальные инструменты.
Внешняя оболочка NYM более чувствительна к УФ-излучению. Кабель не рекомендуется прокладывать на солнце.
Срок службы NYM – 40 лет.
Этот кабель горит лучше, чем ВВГ, его нельзя класть пучками, только если каждый провод будет в отдельном гофре.

Разбираясь, в чем отличие ВВГнг от ВВГ-пнг и других вариантов, стоит помнить, что есть и другие кабели. Каждый из них имеет свои особенности. Кабель ПВС можно использовать только для нестационарного соединения, например, как шнур в удлинителе. Для стационарной проводки он не подходит. Провод ШВВП предназначен только для светильников и бра. Провод ПУНП вовсе запрещено изготавливать на территории России. Из-за низкой изоляции и сильного занижения сечения кабель вызвал огромное количество пожаров.

Подробное сравнение кабелей разных видов показано в этом видео:

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
изоляция из ПВХ, не поддерживающего горение;
скрутка из двух-пяти жил;
заполнение в виде негорючего поливинилхлоридного пластиката;
ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
двухжильные кабели выпускаются с проводниками одинакового сечения;
если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

эксплуатационный срок – до 30 лет;
максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. мм	Сопротивление одной жилы, Ом/км
1,5	12,1
2,5	7,41
4	4,61
6	3,08
10	1,83
16	1,15
25	0,77
35	0,524
50	0,387

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. мм	Длительно допустимый ток, А
одна жила	две жилы	три жилы
1,5	24	21	19
2,5	33	28	26
4	44	37	34
6	56	49	45
10	76	66	61
16	101	87	81
25	134	115	107
35	208	177	165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Устройство

Рассмотрим, как устроен обычный двухжильный ВВГ и его модификация ВВГнг (не распространяющий горение)

Основные компоненты ВВГ

Как видно из рисунка, конструкция двухжильного ВВГ довольно простая, он включает в себя два медных провода «С», каждый из которых покрыт слоем поливинилхлоридной изоляции «В». Жилы помещены в защитную ПВХ оболочку «А».

Теперь посмотрим, как устроен трехжильный ВВГнг, показанный на рисунке ниже.

Устройство электрокабеля ВВГнг (не распространяющего горения)

Обозначения:

А – медные проводники;
В – термостойкий барьер;
С – поливинилхлоридное изоляционное покрытие;
D – термостойкий заполнитель;
Е – защитная оболочка из поливинилхлорида.

Как видите, основная разница между двумя типами электрокабелей заключается в наличии у последнего термозащиты (не принимая во внимание количество проводов)

Электрический кабель ВВГнг — назначение

Кабель ВВГнг этот технологически улучшенный кабель ВВГ. По аббревиатуре кабель ВВГнг расшифровывается следующим образом:

В начале обозначения нет буквы «А», значит жилы кабеля медные;
Буквы «ВВ». обозначают, что изоляция жил кабеля и оболочка кабеля сделаны из винила (ПВХ пластиката);
Большая буква «Г» означает особенности конструкции. У кабеля нет внешнего защитного покрова. Защитный покров это самая верхняя оболочка некоторых кабелей. Делается она из алюминиевых или стальных пластин, бумаги и других материалов. Защитный покров делается для кабелей больших сечений для укладки в коллекторах, траншеях и т.п.
Маленькие буквы «нг» означает, что при изготовлении кабеля сделаны технологические дополнения ограничивающие горение.

Какие бывают проблемы при использовании кабеля

Со временем материал изоляции изнашивается, что сказывается и на физико-химических свойствах силового кабеля.

Основными факторами, влияющими на процесс старения изоляции, являются:

механические нагрузки (вибрации, электродинамические усилия);
химическое воздействие агрессивных веществ;
попадание влаги;
окисление и регулярное тепловое воздействие;
перенапряжение.

Не исключены проблемы при прокладке провода У разных типов изоляции старение также проявляется по-своему. Твёрдые диэлектрики разрушаются, на их поверхности появляются микротрещины, органические — выделяют газы, пропитка бумажной изоляции меняет свои физико-химические свойства.

Процесс старения — закономерный и необратимый, однако отсрочить его можно. Для этого необходимо строго соблюдать все предписания производителя к процессу прокладки проводки и режима эксплуатации.

Систематический перегрев силового провода ведет к стремительному старению материала. Чтобы его избежать, не надо прокладывать кабель вблизи источников тепла. Желательно лишь использовать рекомендованный изготовителем для работ тип кабеля (например, резина не подходит для передачи высокого напряжения).

Важно! Необходимо использовать провод с подходящей площадью сечения токопроводящей жилы. Неправильные расчёты приводят к быстрому выходу проводки из строя

Использование и правила прокладки

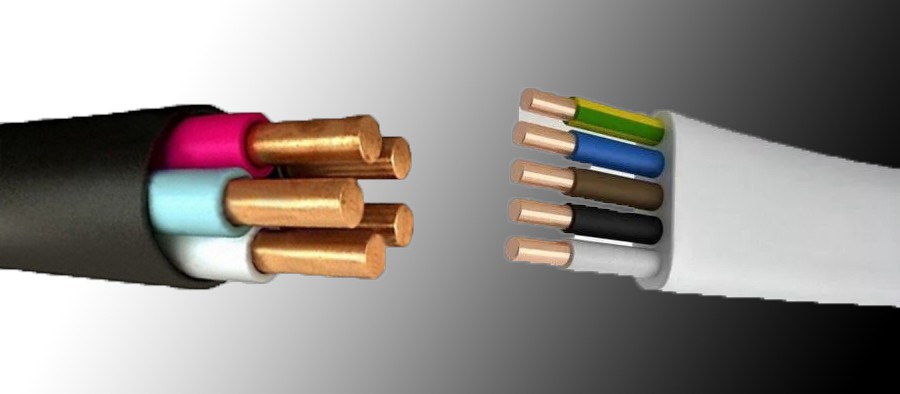

Основная область, в которой нашел применение кабель марки ВВГ — электрические сети с напряжением до 1 кВ. Рекомендуется для одиночной прокладки линий освещения и электропитания. При условии обеспечения дополнительных требований в области огнезащиты, разрешается его использование для групповой прокладки.

Отсутствие защиты накладывает определенные ограничения на условия, в которых должна выполняться прокладка кабеля ВВГ. Согласно общих рекомендаций она может выполняться по поверхностям, изготовленным из негорючих или трудногорючих материалов. Возможно выполнение прокладки кабеля на подвесных конструкциях. При этом необходимо обеспечить требуемую жесткость конструкции исключающую механическое повреждение. Учитывая вес кабеля ВВГ, при наружной прокладке должно исключаться свободное провисание, вызывающее неконтролируемое растяжение жил.

Открытая прокладка по деревянным конструкциям не рекомендуется, в связи с возможным механическим повреждением. Эту проблему снимает использование дополнительной внешней защиты в виде трубы, металлизированного или гофрированного рукава с достаточными прочностными характеристиками.

Скрытая прокладка широко используется в строительстве. При соблюдении требований к негорючести подстилающей поверхности, его разрешается укладывать под штукатуркой, в специальных нишах или заготовленных кабельных трассах.

Не рекомендуется скрытая прокладка вне строительных конструкций, выполняемая непосредственно в земле. В этом случае, кабель ВВГ, может подвергаться опасному внешнему воздействию, как техногенного, так и естественного происхождения. Отсутствие защиты в виде бронирования, может привести к разрушению изолирующего слоя или повреждению токопроводящих жил.
