Электрический теплый пол под ламинат: выбор, виды, укладка

Об устройстве тёплых полов

Прежде чем оценивать имеющуюся информацию по тёплым полам, надо хотя бы понимать, о чём идёт речь. Поэтому нелишним будет ознакомиться с общим устройством выполнения обогрева пола, его реализацией и возможностями. После понимания, что собой представляет тёплый пол, отзывы можно будет оценивать самостоятельно и при необходимости принять взвешенное решение.

Существует и водяной вариант обогрева полов, но его можно реализовать только в индивидуальном доме, поэтому всё внимание уделим электрическим полам. Из них можно отметить такие системы с разными типами нагревательного элемента:

нагревательный мат;
греющий кабель;
инфракрасный обогрев (специальная плёнка).

Вот об этих вариантах исполнения тёплого пола отзывами обычно и делятся. Поэтому лучше всего немного подробней описать сами нагревательные элементы, которые и определяют устройство теплого пола.

Обогрев с использованием нагревательного кабеля

Касаясь тёплого пола и использования кабеля для его обогрева, надо сразу сказать, что это не обычный кабель. Обычный предназначен для пропускания электрического тока, и его потери, и нагрев кабеля являются крайне нежелательным явлением. В то время как для обогрева используется специальный кабель, в котором при протекании электрического тока происходит именно нагрев кабеля. И величина этого нагрева нормируется на единицу длины.

Электрический кабельный теплый пол

Тёплый пол с таким нагревателем устроен просто. Описанный кабель располагается в объёме специальной стяжки, выполняемой поверх основания. При протекании тока через кабель выделяется тепло, которое нагревает стяжку и, соответственно, прогревает квартиру.

Устраивая подобный тёплый пол, недостатки, присущие подобной конструкции, нужно учесть заранее. К ним в первую очередь относится необходимость изготовления стяжки и, как следствие, потребность в проведении ремонта для её нанесения.

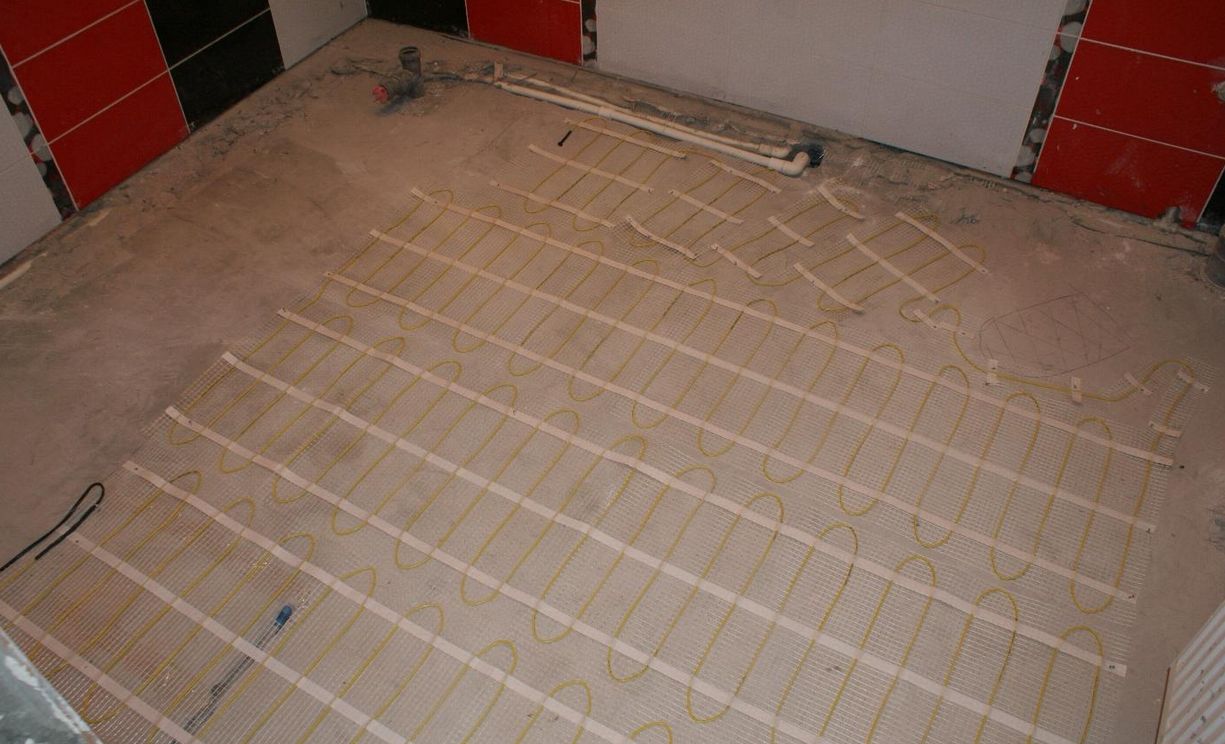

Обогрев при помощи нагревательных матов

Подобные нагревательные элементы называют по-разному, но они от этого не меняются. По сути дела, это тонкий кабель, наклеенный на сетку из стеклоткани. Для устройства с его помощью тёплого пола не требуется выполнять дополнительную стяжку. Обычно маты располагаются под облицовкой пола. В качестве последней наиболее подходящими будут керамическая плитка или керамогранит, и нагревательный элемент располагается непосредственно в клеевом слое.

Теплый пол из термоматов

Тёплый пол с использованием инфракрасной плёнки

В этом случае специальная плёнка служит нагревательным элементом. Токопроводящие элементы расположены внутри плёнки, при протекании тока через которую выделяется инфракрасное излучение. Оно нагревает пол, воздух и окружающие предметы (мебель, стены, и т.д.). Подобная система считается самой передовой и прогрессивной, монтируется непосредственно под покрытием пола.

Инфракрасный пленочный пол

Лучшие электрические полы под плитку

Холодный пол особенно сильно вызывает дискомфорт, если в качестве финишного покрытия используется керамическая плитка. Это практичный материал, который применяют при отделке санузлов, ванных комнат, кухни, холла, гостиных. Более 75% теплых полов уложены под керамическую плитку и керамогранит. Основанием для этих материалов является стяжка, поэтому оптимальным решением будет использование для обогрева нагревательные маты и кабельные системы, предназначенные для мокрого монтажа.

Такой теплый пол под плитку будет потреблять небольшое количество энергии, а за счет высокой теплопроводности керамики обеспечивать равномерный нагрев и хорошую теплоотдачу. Проект VyborExperta.ru проанализировал 7 видов продукции известных производителей и выбрали 3 самых лучших.

Теплый пол №1 ТСП-150-1.0

Нагревательный мат российского производства, изготовленный на основе двухжильного провода. Греющий кабель имеет небольшой диаметр – сечение 3 мм позволяет укладывать не только в стяжку, но и в плиточный клей. Провод крепится на полимерной сетке, которая отличается хорошей адгезией к клеевым составам на основе цемента. Это увеличивает надежность и срок эксплуатации, интервалы между плановым ремонтом напольного покрытия.

Поставляется теплый пол лентами формата 2х0,5 м. Шаг очень удобный, он делает укладку нагревательных матов максимально простой в помещениях со сложной планировкой. Мощность комплекта 150 Вт, что помогает снизить расходы на отопление. Максимальная температура нагрева 80 градусов делает возможной укладку на открытом воздухе.

Достоинства:

Высокая скорость нагрева;
Гарантия производителя 20 лет;
Срок эксплуатации не менее 50 лет;
Низкая цена;
Гофрированная трубка для температурного датчика в комплекте.

Недостатки:

Не найдены.

Производитель выпускает широкий спектр саморегулирующегося и резистивного кабеля, что положительно влияет на снижение цены. Для теплого пола выбрана жила во фторопластовой изоляции, которая выдерживает температуру до 200 градусов и обеспечивает безаварийную работу нагревательного мата.

Warmstad WSM-300-2.0

В основе нагревательного мата двухжильный провод, уложенный на сетке из прочного и долговечного полимерного материала. Общая толщина всего 4 мм, что позволяет укладывать теплый пол в клеевой раствор перед монтажом плитки. Это положительно влияет на параметры «пирога» и не поднимает уровень пола.

Поставляется в виде матов формата 4х0,5 м, использовать теплый пол можно для систем основного и дополнительного отопления. Рулон легко раскладывает, позволяя быстро завершить укладку в помещениях со сложной планировкой. Удельная мощность в 150 Вт/кв.м. делает теплый пол экономичным, комфортным для эксплуатации в качестве дополнительного обогрева. Маты предназначены для помещений с нормальной и повышенной влажностью.

Достоинства:

Хорошее качество изоляции;
Гарантия производителя 25 лет;
Хорошее экранирование;
Монтажная трубка в комплекте;
Низкая цена.

Недостатки:

Низкое качество муфт.

SpyHeat Классик SHD-15-600

Греющий кабель предназначен для укладки в стяжку или в клеевой слой при монтаже плитки. Двужильный резистивный провод с мощностью 15 Вт/м можно использовать в качестве основного и дополнительного отопления под финишное покрытие с высокой теплопроводностью. Особенностью кабеля является овальное сечение, провод имеет небольшую толщину и не влияет на уровень пола в доме.

Комплект рассчитан на обогрев 5 кв.м. пола, при использовании для основного отопления – на 3 кв.м. Укладка кабеля позволит избежать эффекта «зебры», обеспечит равномерное распределение тепла по всей площади. Для защиты жил от негативного влияния цементного раствора производитель использовал оболочку из фторопласта.

Достоинства:

Устойчив к локальным перегревам;
Быстрый нагрев помещения;
Гарантия производителя 50 лет;
Шаг укладки можно менять в диапазоне от 5 до 15 см;
Удобно работать в комнатах со сложной планировкой.

Недостатки:

Сложный монтаж.

Расчет нужной длинны кабеля

Для теплого пола кабель берется из расчета 150-200 Вт на квадратный метр пола. Например, при мощности 20 Вт/м.п.
и заданной мощности 200Вт/м2 на 1м2 потребуется 10 м кабеля. Чем больше мощность, тем быстрее будет прогреваться
холодный пол. При этом следует учитывать минимальный шаг укладки провода, он должен быть не менее 5-6 см (см.
тех паспорт изделия).

При выборе греющего кабеля для самостоятельного монтажа, обязательно ознакомьтесь с техническим паспортом
изделия! В нем вы найдете конкретную информацию о мощности, шаге укладки, минимальном радиусе изгиба и т.д.
Обязательно требуйте его у продавца.

Вот несколько, для ознакомления:Deviflex DTIP-10 — Двухжильный резистивный греющий кабель 10Вт/м.Теплолюкс ТЛОЭ — Одножильный резистивный кабель 14-21Вт/м.Теплолюкс ТЛБЭ — Двухжильный резистивный кабель 15-20Вт/м.

Существуют нагревательные маты, где кабель уже смонтирован с нужным шагом и мощностью. Нагревательные маты
отличаются лишь простотой монтажа, других отличий нет.

Регулирующие и контролирующее температуру устройство

За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.

Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.

Терморегуляторы бывают механическими и автоматическими:

Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.

Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.

Инфракрасный теплый пол под линолеум без фанеры. Теплый пол под линолеум

При выполнении ремонта нередко возникает необходимость монтажа «теплого пола», а также укладки на такой пол линолеума. Многие задумываются о том, насколько это безопасно и практично.

Что это такое?

Система обогреваемого пола представляет собой специальную напольную конструкцию, позволяющую обеспечивать обогрев помещения, а иногда даже служащую полноценной заменой привычным обогревательным приборам (батареям, радиаторам, околооконным системам обогрева). Обогреваемые полы могут быть использованы также и для локального обогрева (например, кухонной рабочей зоны или санузла). В этих случаях основную отопительную роль будут играть батареи.

Если сделан выбор в пользу установки «теплого пола» и покрытия его линолеумом, можно с уверенностью сказать, что решение правильное, ведь данная системы отопления имеет ряд неоспоримых преимуществ:

равномерная температура во всех частях комнаты (тепло распределяется снизу вверх, не создавая парникового эффекта: система препятствует задерживанию его на отдельных участках);
по сравнению с обычными батареями и радиаторами, не обладает конвекцией;
экономия свободного пространства в помещении (особенно актуально для малогабаритных квартир);
обеспечивает безопасность при эксплуатации (полезное свойство для тех, у кого есть маленькие дети, поскольку отсутствует риск обжечься);

комфорт при эксплуатации (создает ощущение уюта и тепла круглогодично);
экологичность (электроэнергия не приносит вреда окружающей среде);
ввиду отсутствия конвекционных потоков препятствует дополнительному распределению пыли в пространстве, как это происходит с обычными отопительными системами (важно для астматиков и людей, имеющих аллергию);
относительно недорогой и несложный монтаж системы (можно выполнить самостоятельно).

Что касается недостатков или, скорее, нюансов, которые нужно учитывать при монтаже и последующей эксплуатации отопительной системы данного вида, следует обратить внимание на следующее:

дороговизну электроэнергии (особенно в зимний период, когда обогрев требуется круглосуточно), но исходя из подсчетов расходов на разные виды отопительных систем, эксперты пришли к выводу, что теплые полы практически не увеличивают цену на отопление в обычном жилом доме;
использование терморегуляторов (следует еще при монтаже вывести датчики на стену и установить регулятор температуры);
сложности доступа к системе в случае, если она вышла из строя (нередко приходится демонтировать весь пол, чтобы определить причину поломки, а это не только затруднительно, но и дорого, ведь нужно будет полностью менять систему обогрева и покрытие);
экономическую нецелесообразность для помещений с большой площадью (чтобы наполнить большую комнату теплом, потребуется немало электроэнергии, в особенности если в данной комнате присутствуют панорамные окна).

Преимущества и недостатки теплого пола

Основные преимущества

Среди основных плюсов электрического теплого пола выделяют:

возможность применения не только в домашних условиях, но и в офисах;
может использоваться с любым напольным покрытием: кафелем, ламинатом, линолеумом и т.д.;
все элементы системы спрятаны от глаз, тем самым не портят интерьер помещения;
с помощью идущего в комплекте терморегулятора можно настраивать температурный режим вплоть до 0,1 о С, при этом также можно задавать определенное время включения/отключения нагревателя;
может использоваться в качестве основного и вспомогательного отопления;
укладку теплого пола под плитку (а тем более паркет) может осуществить человек без малейшего опыта, к тому же никакого специального инструмента быть под рукой не должно;
длительный срок эксплуатации при правильном обращении с системой;
поверхность прогревается равномерно по всей площади;
для определения причины поломки потребуется немного времени;
для функционирования системы не требуется дополнительное оборудование (к примеру, для водяного отопления необходима установка электрического котла либо газового);
температура нагревательного элемента не слишком велика, что хорошо при учете безопасности применения.

Как Вы видите преимущества электрического теплого пола значительные, что делает такой вариант вполне конкурентоспособным по сравнению с другими вариантами отопления.

Существующие недостатки

Как всегда, чем-то необходимо жертвовать при выборе той или иной системы. Что касается минусов электрических теплых полов, то основными являются:

высокая стоимость эксплуатации (если использовать греющий кабель для центрального отопления большой площади, необходимая мощность нагревателя может достигать до 15-20 кВт, которые заметно повысят месячный расход электроэнергии);
любой тип электрообогревателя имеет повышенную опасность поражения током и электрический теплый пол не исключение, поэтому особенно во влажных помещениях необходимо учитывать данный момент;
для повышения электробезопасности необходимо дополнительно растратиться на приобретение и подключение УЗО, а также создание надежного заземления;
греющий кабель, который является основным исполнительным органом отопления, создает электромагнитное поле, которое негативно влияет на организм человека;
напольное покрытие, в частности деревянное, страдает при нагревании: рассыхается и деформируется;
при укладке нагревателей (особенно кабеля) высота потолка может сократиться до 10 см;
если отопление будет использоваться в качестве основного и при этом дом большой площади, то для работы системы потребуется довольно мощная электропроводка.

Видно, что и недостатки системы довольно-таки весомые

Но все же мы обращаем внимание на то, что при правильном выборе теплого пола, а также монтажных работах согласно инструкции, большинство из перечисленных недостатков сразу же отсекаются. Это и делает систему подогрева пола популярной и востребованной

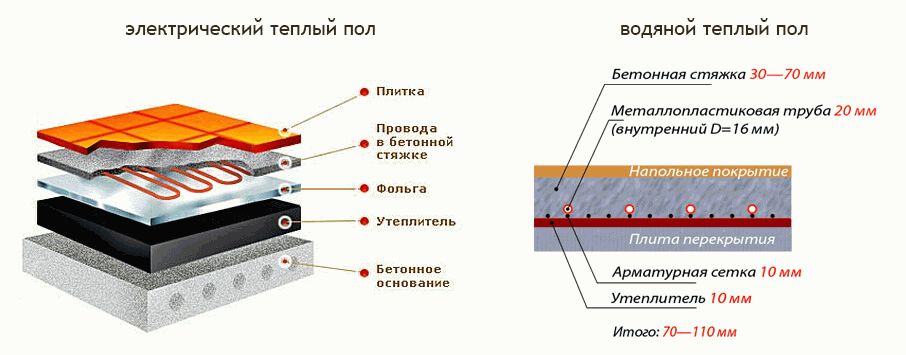

Сравнение с альтернативным вариантом

Чтобы Вы окончательно убедились в правильности Вашего решения, сейчас мы немного поговорим о том, чем электрический теплый пол лучше водяного.

Итак, мы выделили основные моменты сравнения:

Водяной теплый пол разумнее использовать на больших площадях, тем более, если подогрев будет осуществляться за счет газового котла. В маленьких комнатах логичнее отдавать предпочтение варианту, работающему от электросети, т.к. в этом случае расход на монтаж и эксплуатацию будут небольшими.
Отопление горячей водой имеет более продолжительный срок службы (как говорят производители, отметка может доходить до 50 лет).
Вода не навредит здоровью человека, чего не скажешь про ток.
Монтаж кабеля (либо термоматов) гораздо проще, чем водопроводных труб.
Регулировка электрического обогревателя осуществляется гораздо быстрее и точнее, чем водяного.

Вот мы и предоставили плюсы и минусы электрического теплого пола. Подведя итог можно отметить, что у обоих вариантов системы есть свои достоинства и недостатки, которые заставляют в любом случае чем-то жертвовать. Мы же рекомендуем отдавать предпочтение именно электроподогреву, т.к. он более современный, эффективный и многофункциональный!

Какой вид теплого пола выбрать

Производитель предлагают 3 вида электрического теплого пола. Различаются они особенностью работы и правилами монтажа. Выбор теплого пола для ламината зависит от нескольких факторов. Здесь играют важную роль условия помещения, его характеристики, допустимый бюджет и желаемая мощность нагрева.

Кабельный

Является резистивной системой, которые при прохождении через них тока, начинают греться, за счет достаточно высокого сопротивления проводника — выделенное тепло и нагревает все вокруг. Сама конструкция состоит из единого кабеля, по которому проходит электричество. Он уложен на специальном сетчатом покрытии в форме змеи или улитки. Длина кабеля зависит от размера помещения и его основных параметров. Кабель раскладывается в стяжку по заранее продуманной схеме. Данный тип редко используют для укладки ламината сверху.

Преимущества этого вида пола и недостатки:

легкий монтаж;
универсальность;
доступность;
экономичность.

тратится много тепла на бетонную стяжку;
неравномерный нагрев: сначала стяжка, потом подложка.

Матовый

Элементы обогрева закреплены на матах или рулонах из спецматериала, формируя форму змеи. Все маты расположены вертикально в длину, поэтому рассчитывать их количество нужно исходя из параметров помещения. За основу берется стеклоткань. Маты крепятся к основанию пола с помощью специальной ленты или плиточного клея.

Преимущества греющих матов и недостатки:

не нужно делать бетонную стяжку, уровень пола не повышается;
легкость монтажа: нужно расстелить рулоны по всему периметру комнаты и закрепить их клеем;
быстро нагревается и долго сохраняет тепло.

Карбоновый стержневой

Карбоновый стержневой теплый пол — устройство, состоящее из саморегулирующихся карбоновых стержней, расположенных параллельно. Он способен регулировать уровень нагрева в помещении, в зависимости от температуры окружающей среды.

Работает от тока, при его подаче излучаются инфракрасные волны, они выделяют тепло и нагревают помещение.

Плюсы этой системы и минусы:

благодаря параллельному соединению стержней, при выходе из стоя одного, вся конструкция продолжает функционировать;
пол хорошо переносит влагу;
может укладываться под ламинат с использованием стяжки и без нее.

Инфракрасный (пленочный)

Излучает в пространство лучи в соответствующем диапазоне, грея предметы вокруг, то есть отсутствует конвекционный эффект. Под ламинат данный источник тепла подойдет лучше всего. Это объясняется его универсальностью и легкостью монтажа, а также техническими характеристиками.

Система представляет собой тонкую материю, которая излучает электромагнитные импульсы. Состоит из нескольких нагревательных панелей, обеспечивающих подачу тепла по всему периметру комнаты.

Преимущества ИК пленки и недостатки:

панели не выделяют вредное для дыхательных путей человека вещество – формальдегид, поскольку инфракрасный способ обогрева не способствует его испарению из состава ламелей;
системы не нужно заливать бетонной стяжкой, а значит и поднимать уровень пола. Сверху нагревательных элементов сразу кладется подложка, а уже потом доски ламината;
не оказывается никакого вредного воздействия на покрытие: оно не трескается, не вздувается, а замки не расходятся, что может произойти при других способах обогрева;
экономит энергию и при этом равномерно распределяет тепло по всей поверхности.

Этот материал просто расстилается на выровненной поверхности, не нуждается в клее или других закрепляющих элементах. В пленке и расположены специальные нагревательные элементы. Система не поднимает уровень пола.

Об управлении тёплыми полами

Надо сразу сказать, что этот вопрос зачастую в процессе общего обсуждения разных систем тёплого пола остаётся несколько в стороне. И выбирая, какой тёплый пол купить, о системе управления работой тёплого пола просто забывают. Хотя, по отзывам специалистов правильно настроенная и отрегулированная система может обеспечить до 30% экономии потребления электроэнергии.

Дело в том, что система обогрева работает практически в двух режимах – пиковом, или стартовом, и в режиме поддержания температуры. Первый возникает при начальном запуске системы, когда происходит её разогрев и выход на заданный режим. В этом случае потребление может быть максимально возможным. После того, как система вышла на заданный режим, она периодически отключается и при необходимости кратковременно включается вновь, поддерживая установившуюся температуру.

График расхода электроэнергии теплыми полами

При самостоятельном управлении работой обогрева невозможно добиться оптимального сочетания потребляемого тока и получения заданных условий. Только управление нагревательными элементами по специальным алгоритмам позволит добиться экономии энергии и быстрейшего достижения требуемого результата.

Во многом результат работы подобной системы будет зависеть от типа используемых датчиков и места их расположения. Надо понимать, что датчик выдаёт своего рода интегрированные данные по общей обстановке в помещении, измерив температуру лишь в единственной точке. И если в контрольной точке, где расположен датчик, температура будет 18°С, а температура пола больше температуры воздуха на 5°С, это не говорит о том, что для человека, сидящего в кресле у стены созданы комфортные условия.

Правильное расположения температурного датчика

Нагрев и поддержание температуры должны проводиться по специальному алгоритму, благодаря которому контроль температуры воздуха в одной точке будет интегральной оценкой всей обстановки в помещении. И поддержание заданной температуры в этой точке обеспечит нужную температуру везде. А это можно сделать только используя программное обеспечение, учитывающее, например, профиль распределения температуры по объёму. В любом случае автоматизированные системы управления тёплыми полами должны считаться их неотъемлемой частью.

При этом необходимо учесть множество факторов, связанных с условиями конкретного помещения, типом применяемых тёплых полов, возможностями использования электроэнергии. Однако имеющиеся отзывы в своём большинстве свидетельствуют, что все подобные задачи решаемы, и тёплые полы помогают получить в квартире окружающую обстановку, соответствующую предъявляемым требованиям к уровню комфорта.

Рекомендуем также с статью о встраиваемых в пол конвекторах.

Выбор кабеля теплого пола: одно и двухжильное исполнение

В зависимости от количества жил ток может распространяться по одному или двум проводникам. В зависимости от этого параметра схема подключения будет меняться.

Конструктивно теплый пол одножильный или двухжильный достаточно похожи: имеются жилы в изоляции, а также защитная металлическая оплётка, обеспечивающая достаточно высокий уровень жёсткости в слое наружной изоляции. Некоторые производители предлагают изделия с дренажными жилами, которые позволяют существенно снизить интенсивность электромагнитных полей.

Для того чтобы определиться с тем, какой кабель лучше для теплого пола стоит принимать во внимание тот факт, что двухжильные проводники пользуются большей популярностью несмотря на то, что стоят они несколько дороже. Причин тому несколько:

они проще в укладке (для их подключения не потребуется подвод второго конца к терморегулятору);
генерируют электромагнитные поля меньшей мощности за счёт частичной компенсации их друг другом по каждому из проводников и разнонаправленному движению электронов.

Как устроен греющий кабель теплого пола саморегулирующегося типа

Специфическая конструкция кабелей этого типа позволяет изначально решить проблему перегрева проводников. Они представляют собой последовательно соединённые небольшие нагревательные элементы – токопроводящие жилы, размещённые в полимерной матрице. Тепло выделяется в итоге именно полимером, при нагреве которого повышается сопротивление. Токовая нагрузка при этом падает, вследствие чего объём выделяемого кабелем тепла уменьшится. Единственным недостатком этого вида кабеля для теплого пола можно назвать его стоимость, которая в среднем в несколько раз выше в сравнении с резистивными элементами.

Наиболее распространенные марки нагревательных кабелей и их характеристики

На российском рынке представлены как отечественные производители электрических кабелей для теплого пола под стяжку, так и импортные.

Марка	Длина секции, м	Мощность, Вт/м	Максимальная рабочая температура, оС	Срок эксплуатации, лет
Одножильный кабель
Национальный комфорт, НК-250	17	15	90	15
Теплолюкс	10	14	90	25
Neoclima	5	15,2	100	35
Двужильный кабель
Ceilhit	8,1	18	100	25
Теплолюкс Elite	15	27	90	30
Raychem T2	14	20	100	35
Саморегулирующий кабель
Optiheat 15/30	15	30	100	40
Devi-pipeguard 25	25	30	85	30
Нагревательный мат
NeoClima	0,65 м2	105	80	25
Electrolux EEFM	2 м2	150	80	35
Национальный комфорт	0,5 м2	130	90	25
