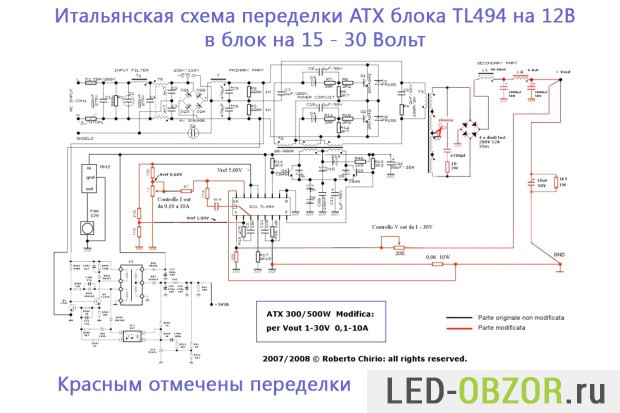

Переделка ATX БП в лабораторный

У каждого есть радиолюбителя есть мощный блок питания ATX от компьютера, который выдаёт 5В и 12В. Его мощность от 200вт до 500вт. Зная параметры управляющего контроллера, можно изменить параметры ATX источника. Например повысить напряжение с 12 до 30В. Популярны 2 способа, один от итальянских радиолюбителей.

Рассмотрим итальянский способ, который максимально простой и не требует перемотки трансформаторов. Выход ATX полностью убирается и дорабатывается согласно схеме. Огромное количество радиолюбителей повторили эту схему благодаря своей простоте. Напряжение на выходе от 1В до 30В, сила тока до 10А.

Детали и конструкция

Транзистор VT1 должен быть установлен на радиатор. Можно использовать радиатор от блока питания МП-403 или любой другой аналогичный.

Импульсный трансформатор Т1 — готовый ТПИ-8-1 от модуля питания МП-403 цветного отечественного телевизора типа 3-УСЦТ или 4-УСЦТ. Эти телевизоры некоторое время назад шли на разборку либо вообще выбрасывались. Да и трансформаторы ТПИ-8-1 в продаже присутствуют.

На схеме номера выводов обмоток трансформатора показаны соответственно маркировке на нем и на принципиальной схеме модуля питания МП-403.

У трансформатора ТПИ-8-1 есть и другие вторичные обмотки, так что можно получить еще 14V используя обмотку 16-20 (либо 28V включив последовательно 16-20 и 14-18), 18V с обмотки 12-8, 29V с обмотки 12-10 и 125V с обмотки 12-6.

Таким образом, можно получить источник питания для питания какого-либо электронного устройства, например УНЧ с предварительным каскадом.

На втором рисунке показано как можно сделать выпрямители на вторичных обмотках трансформатора ТПИ-8-1. Эти обмотки можно использовать для отдельных выпрямителей либо включать их последовательно для получения большего напряжения. Кроме того, в некоторых пределах можно регулировать вторичные напряжения, изменяя число витков первичной обмотки 1-19 используя для этого её отводы.

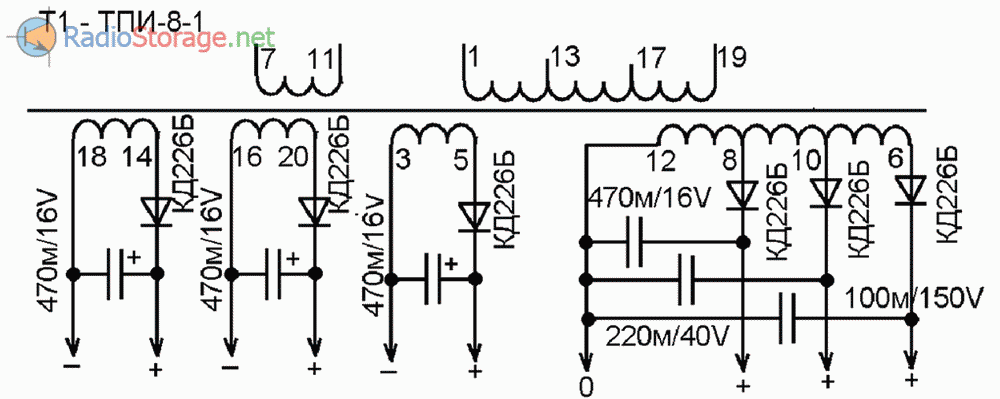

Рис. 2. Схема выпрямителей на вторичных обмотках трансформатора ТПИ-8-1.

Впрочем, этим дело и ограничивается, потому что перематывать трансформатор ТПИ-8-1, — довольно неблагодарная работа. Его сердечник плотно склеен, и при попытке его разделить ломается совсем не там, где ожидаешь.

Так что вообще любое напряжение от этого блока получить не выйдет, разве что с помощью вторичного понижающего стабилизатора.

Диод КД202 можно заменить любым более современным выпрямительным диодом на прямой ток не ниже 10А. В качестве радиатора для транзистора VT1 можно использовать имеющийся на плате модуля МП-403 радиатор ключевого транзистора, немного переделав его.

Щеглов В. Н. РК-02-18.

Литература:

1. Компаненко Л. — Простой импульсный преобразователь напряжения для БП телевизора. Р-2008-03.

Распиновка

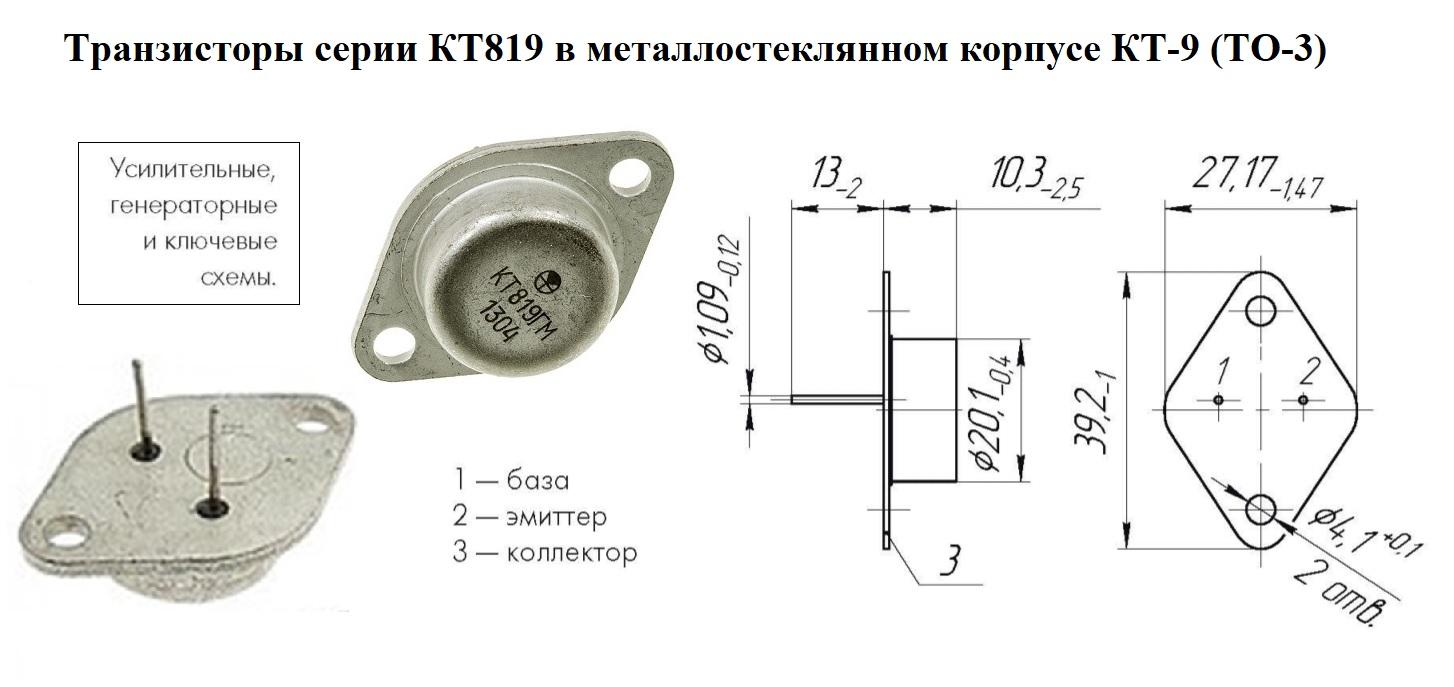

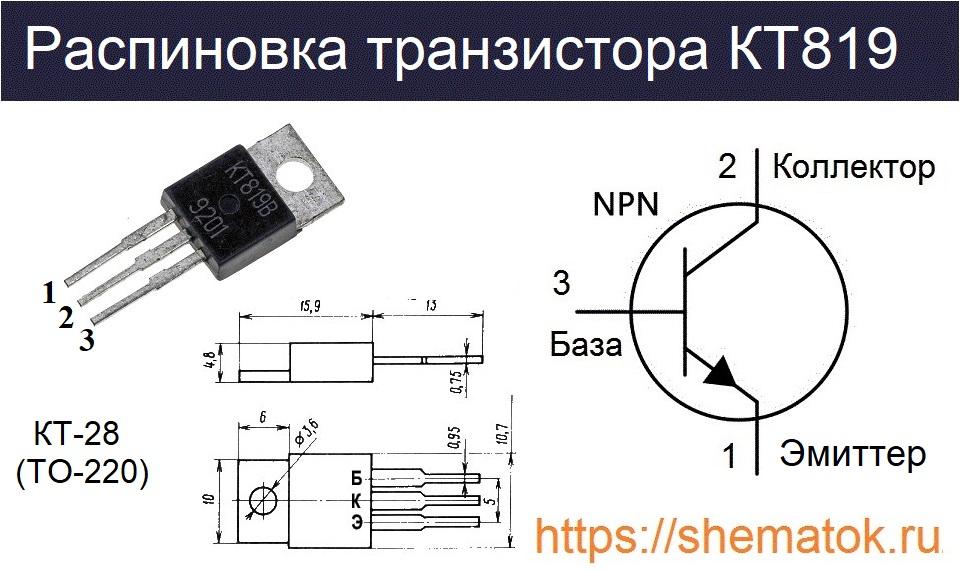

Цоколевка КТ819 зависит от его назначения. В советские времена устройство выпускали в двух вариантах корпусов: пластиковом КТ-28 (аналог зарубежного ТО-220) и металлостеклянном КТ-9(ТО-3). В настоящее время такое разделение продолжается и встречается в некоторых технических описаниях. Рассмотрим поподробней расположение выводов у указанного транзистора в пластмассовой упаковке КТ-28, cлева на право у него: эмиттер (Э), коллектор (К), база (Б).

Подобные устройства, особенно в металлическом корпусе, встречаются на российском рынке с каждым годом все реже. Это происходит из-за практически полного сокращения их производства в нашей стране и наличия в большом количестве недорогих аналогов от зарубежных компаний. Вот так выглядит КТ819 в корпусе КТ-9.

Если смотреть на него снизу, то база расположена слева, эмиттер справа. Металлическая подложка-корпус — это коллектор. Рассмотрим другие данные этой серии полупроводниковых триодов.

Технические характеристики

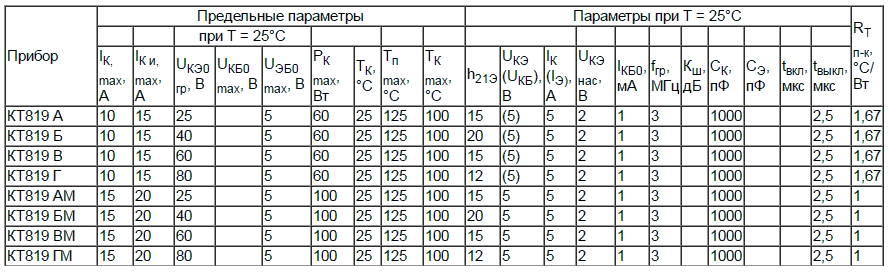

Семейство кремниевых биполярных транзисторов КТ819, в зависимости от модификации, могут иметь следующие предельные эксплуатационные характеристики:

напряжение между: коллектором и базой от 25 до 60 В; коллектором и эмиттером (при R_БЭ ≤ 100 Ом) от 40 до 100 В; базой и эмиттером – 5 В;
постоянный ток на коллекторе от 10 до 15 А; проходящий через базу – 3 А;
импульсный ток (при t_и ≤ 10 мс, Q ≥ 100): коллектора от 15 до 20 А; базы– 5 А;
максимальная рассеиваемая мощность (при Т_К≤ 25 oC) с теплоотводом от 60 до 100 Вт и без него от 1,5 до 3 Вт;
температура p-n перехода от +125 до +150 oC;
диапазон рабочих температур от -45 до +150 oC;

Основные параметры представлены в документации от производителя. Значения приводятся с учетом температуры окружающей среды не более +25 oC. Рассмотрим их подробнее, в зависимости от классификации устройств.

В связи с тем, что транзистор устарел, современные производители указывают в его техописании только минимальный набор параметров. Более подробную информацию по серии можно найти в старой версии даташит. Там данные приведены вместе с графиками передаточных характеристик, зависимостями статического коэффициента усиления от тока эмиттера и др.

Маркировка

Изучая параметры КТ819, стоит знать и другую маркировку этой серии транзисторов. Выполняя условия отраслевого стандарта ОСТ 11.336.919-81 различные отечественные производители обозначали его так — 2Т819. Первые символы «2T» указывают на кремневые биполярные транзисторы. В старых технических описаниях данные об этих устройствах приводят вместе с рассматриваемыми в этой статье.

Схемы с использованием TL431

Микросхема может использоваться во многих разных схемах блоков питания. Это могут быть как регулируемые блоки питания, так и зарядные устройства к аккумуляторам. Давайте разберем несколько базовых, типовых схем, которые можно модернизировать, и на базе которых можно создавать свои замыслы и творения.

Стабилизатор напряжения на TL431 (2.5-36В, 100mA)

Данная схема позволяет заменить обыкновенный стабилитрон. Вы можете менять выходное напряжение путем изменения сопротивления резисторов R1 и R2. Чтобы провести расчет сопротивления, рекомендуем прибегнуть к использованию формулы, указанной ниже:

Стабилизатор напряжения с увеличенным максимальным током (2.5-36В)

Максимальный выходной ток TL431 равен 100мА. Однако, если вашему проекту нужен больший показатель выходного тока, то советуем вам использовать транзистор: тогда максимальный ток будет зависеть от его характеристик. Формула для расчета сопротивлений резисторов остается такой же.

Подобные схемы часто используются с другими микросхемами.К сожалению, большинство из них просто не могут пропускать высокий ток, поэтому, чтобы решить такую проблему, в дело вступает управляющий транзистор. В таком случае максимальный ток ограничивается его свойствами. Главная задача здесь — правильный подбор транзистора под управляющее напряжение на его базе.

Лабораторный блок питания на TL431 с защитой

Данная схема представляет собой регулируемый блок питания, который способен выдавать до 30Вт. И помимо этого имеет встроенную защиту от перегрузки. В случае, если ток начнет превышать допустимое значение на транзисторе Т2, то на ЛБП произойдет прекращение подачи напряжения, о чем будет сигнализировать загоревшийся светодиод.

Не стоит забывать использовать охлаждение в виде радиатора, ведь компоненты во время пиковых нагрузок будут быстро нагреваться, и со временем при частых перегревах, выходить из строя.

Стабилизатор тока на TL431 (Светодиодный драйвер)

Чаще всего стабилизаторы тока используются для запитывания светодиодов и светодиодных лент. Схема тут элементарная — вам понадобятся всего лишь пара резисторов и один транзистор.

Индикатор напряжения

Схема может понадобиться, когда вам необходимо следить за тем, чтобы напряжение не выходило за верхние и нижние пределы. Эти пределы задаются сопротивлением резисторов, по формуле, указанной ниже.

Данную схему можно модернизировать путем добавления пищалок или других звуковых устройств. Таким образом точно не получится пропустить сигнал о неправильном напряжении.

Таймер задержки на TL431

Универсальная микросхема, на которой есть возможность реализовать даже схему таймера задержки. Все, что вам понадобится — это пара резисторов и конденсатор. Их номиналы необходимо рассчитать по формуле, чтобы получить требуемое время задержки (формула указана ниже).

Такая схема возможна благодаря очень низкому показателю входного тока (4мкА). Во время замыкания главного контакта, транзистор начинает производить зарядку. После достижения показателя в 2.5В он открывается, и ток при содействии оптопаровому светодиоду (оптрону) начинает течь, от чего на внешней цепи происходит замыкание.

Зарядное устройство для литиевых аккумуляторах на TL431 и LM317

Эта простейшая схема позволяет правильно заряжать литиевые аккумуляторы. В этой зарядке TL431 используется в качестве источника опорного напряжения, а LM317 в качестве источника тока. Устройство заряжает аккумуляторы методом CC CV, означает, как все знают, постоянный ток (Constant Current), постоянное напряжение (Constant Voltage).

Входное напряжение для этой схемы — 9-20В. Сначала аккумулятор заряжается постоянным током, который поддается изменению, меняя сопротивление резистора R5. После того, как аккумулятор достигнет напряжения около 4.2В, он начинает заряжаться постоянным напряжением.

Учтите, что очень важно перед использованием настроить устройство: без нагрузки необходимо подстроить переменный резистор RV1 так, чтобы на выходе напряжение было равно 4.2 Вольта.

Схема TL431

Рассмотрим схему, которая находится в официальном datasheet производителя Texas Instruments.

Схема довольно простая. На ней изображен самый обыкновенный операционный усилитель (выглядит, как треугольник на картинке), который подключен к транзистору на выходе.

Как работает TL431?

Здесь все элементарно. Операционному усилителю на вход стоит источник опорного напряжения на 2.5В, который подсоединен ко входу. Контакт под кодовым названием REF и коллектор и эмиттер транзистора связаны с контактами питания усилителя. А безопасность обеспечивает защитный диод, который сохранит и убережет микросхему от переполюсовки.

Чтобы открылся выходной транзистор, нужно на вход REF подать сигнал, вольтаж которого будет чуть больше, чем опорное. Так как достаточно превышения в пару милливольт, то смело можем считать, что подаем вольтаж, который равен опорному. В таком случае, на выходе с ОУ идет напряжение на базу транзистора, и он открывается.

Специально для особо любознательных в даташите TL431 также имеется изображение детализированной схемы:

Как вы видите, даже на показанной развернутой схеме, устройство TL431 не вызывает чувство страха.

Схемы блоков питания

Сложные схемы импульсных блоков питания TL494 рассматривать не буду. Они требуют множества деталей и времени, поэтому изготавливать своими руками не рационально. Проще у китайцев купить готовый аналогичный модуль за 300-500руб.

Простой и мощный импульсный БП

Повышающий преобразователь с 12 на 220 Вольт.

При сборке повышающих преобразователей напряжения особое внимание уделяйте охлаждению силовых транзисторов на выходе. Для 200W на выходе будет ток около 1А, относительно не много

Тестирование на стабильность работы проводить с максимально допустимой нагрузкой. Необходимую нагрузку лучше всего сформировать из ламп накаливания на 220 вольт, мощностью 20w, 40w, 60w, 100w. Не стоит перегревать транзисторы более чем на 100 градусов. Соблюдайте правила техники безопасности при работе с высоким напряжением. Семь раз померяй, один раз включи.

Повышающий преобразователь на TL494 практически не требуют настройки, повторяемость высокая. Перед сборкой проверьте номиналы резисторов и конденсаторов. Чем меньше будет отклонение, тем стабильней будет работать инвертор с 12 на 220 вольт.

Контроль температуры транзисторов лучше производить термопарой. Если радиатор маловат, то проще поставить вентилятор, чтобы не ставить новый радиатор.

Блок питания на TL494 своими руками мне приходилось изготавливать для усилителя сабвуфера в автомобиле. В то время автомобильные инверторы с 12В на 220В не продавались, и у китайцев не было Aliexpress. В качестве усилителя УНЧ применил микросхему серии TDA на 80W.

За последние 5 лет увеличился интерес с технике с электрическим приводом. Этому поспособствовали китайцы, начавшие массовое производство электрических велосипедов, современных колесо-мотор с высоким КПД. Лучшей реализацией считаю двух колёсные и одноколесные гироскутеры.В 2015 году китайская компания Ninebot купила американской Segway и начал производства 50 видов электрических скутеров типа Сегвея.

Для управления мощным низковольтным двигателем требуется хороший контроллер управления.

Как проверить TL431

Так как это не одиночный радиокомпонент, а целая схема, заключенная в маленький корпус, мы не можем проверить ее одним лишь мультиметром, ведь в ней содержится только 10 штук транзисторов, не говоря об остальных компонентах. Проверка сопротивлений между выводами не принесет никакой полезной информации, так как от партии к партии и от производителя к производителю референсные значения разнятся.

Поэтому, как и для проверки большинства микросхем, необходимо собрать простейшую схему с ее использованием. Такой схемой может послужить приведенная ниже

При подаче на вход 12В на выходе должно быть 5В, а при замыкании S1 на выход должно идти опорной напряжение микросхемы TL431 — 2.5В. Вы можете подобрать свои значения

Важно, чтобы они соответствовали формуле:

Если все значения подходят — значит микросхема рабочая и ее можно использовать в проекте. Если собрать небольшой стенд с такой схемой на breadboard, то получится конвейерно проверять большое количество TL431 и ей подобных микросхем.

Datasheet Download — Integral

Номер произв
KT872A

Описание
NPN Transistor
Производители
Integral
логотип

1Page
No Preview Available !

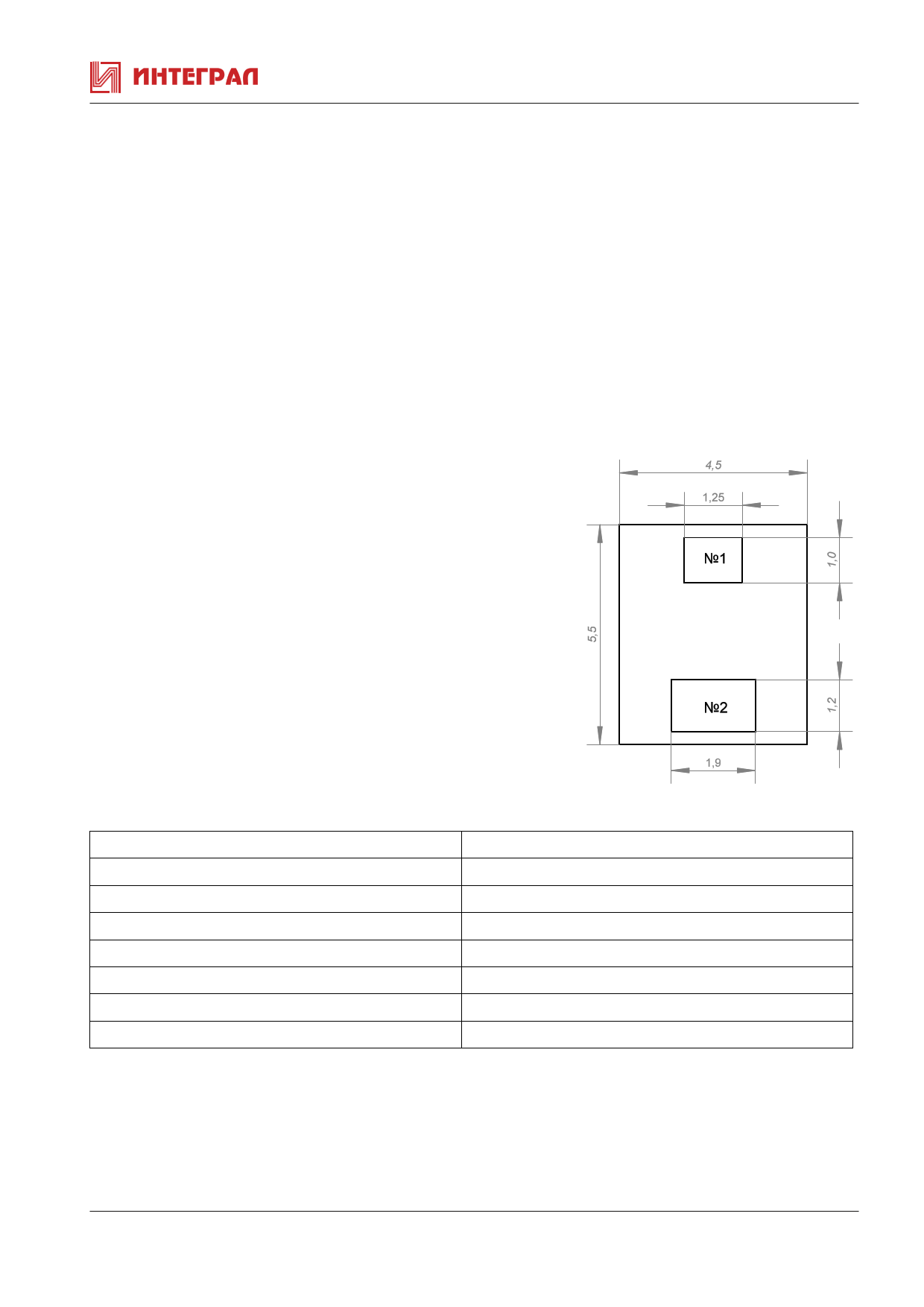

КТ872

n-p-n кремниевый

эпитаксиально-планарный

высоковольтный транзистор
Назначение

Кремниевые эпитаксиально-планарные биполярные транзисторы (КТ872Г с демпфирующим диодом).

Предназначены для применения в блоках питания, в схемах строчной развертки телевизионных

приемников, узлах и блоках аппаратуры широкого применения.

Зарубежные прототипы

• Прототипы – BU508А, BU508, BU508D

Особенности

• Диапазон рабочих температур от — 60 до + 125°C

Обозначение технических условий

• аАО.336.681 ТУ / 02

Корпусное исполнение

• пластмассовый корпус КТ-43 (ТО-218) — КТ872А, Б, В, Г

• пластмассовый корпус КТ-43 ISOWATT (ТО-218 ISOWATT) — КТ872А1, Г1

Назначение выводов
Вывод

№1

№2

№3

Назначение
База
Коллектор
Эмиттер

КТ872 (январь 2011г., редакция 1.0)

No Preview Available !
Таблица 1. Основные электрические параметры КТ872 при Токр. среды = 25 °С

Паpаметpы

Граничное напряжение коллектор-эмиттер

КТ872А, Б, Г, А1, Г1

КТ872В

Обратный ток коллектора

КТ872А, Б, Г, А1, Г1

КТ872В

Обратный ток эмиттера

КТ872А, Б, В, А1

КТ872Г, Г1

Статический коэффициент передачи тока

КТ872В

Напряжение насыщения коллектор-эмиттер

КТ872А, Г, А1, Г1

КТ872Б

КТ872В

Вpемя спада

КТ872А, Г, А1, Г1

КТ872Б, В

Вpемя рассасывания

КТ872А, Г, А1, Г1

КТ872Б, В

Постоянное прямое напряжение диода

КТ872Г, Г1

Обозн. Ед. Режимы измеpения Min Max

изм

Uкэо гp. B Iк=100mA, Iб=0,

L=40мГн

700
600

Iкэк мА

Uкэк =1500B Uбэ=0

1,0

Uкэк =1200B Uбэ=0

0,6

Iэбо мA Uэб=6B

10
75 150

h21э

Uкэ=5B, Iк=0,03A

Uкэ(нас) В

Iк=2,5A, Iб=0,6A

0,5

Iк=4,5A, Iб=2,0A

1,0

Iк=4,5A, Iб=2,0A

5,0

Iк=2,5A, Iб=1,0A

1,0

tсп. мкс Uкэ=500В,

Iк нас =4,5А

0,8
1,0

tрас.

Iб нас= Iб зап =1,4 А

6,7

Uбэ зап = -5В

7,5

Uпр.

В Iпр=4,5А

2,0

Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ872

Параметры

Напpяжение коллектоp-эмиттеp:

КТ872А, Б, Г, А1, Г1

КТ872В

Напряжение коллектор-эмиттеp (импульсное):

Uбэ ≤В, Q ≥4, tu ≤20 мкс

КТ872А, Б, Г, А1, Г1

КТ872В

Напряжение эмиттер-база

Постоянный ток коллектора
Импульсный ток коллектора
Постоянный ток базы
Импульсный ток базы
Постоянный запирающий ток базы
Импульсный запирающий ток базы

Рассеиваемая мощность коллектора

КТ872А, Б, В, Г

КТ872А1, Г1

Температура перехода

Обозначение Ед. измер.

Uкэо max

Uкэ и max

Uэб max

Iк max

Iки max

Iб max

Iби max

Iб зап. max

Iб зап. и max

Pк max

Tj
В
А
А
А
А
мА
А
Вт
°C
Значение
700
600
1500
1200
6
8
15
4
6
100
5
100
34
150

КТ872 (январь 2011г., редакция 1.0)

No Preview Available !
ОАО «ИНТЕГРАЛ», г

Минск, Республика Беларусь

Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой

учтенный экземпляр технических условий или этикетку на изделие.

ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик

изделий без предварительного уведомления.

Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные прототипы не подразумевают

полного совпадения конструкции иили технологии

Изделие ОАО “ИНТЕГРАЛ” чаще всего является

ближайшим или функциональным аналогом.

Контактная информация предприятия доступна на сайте

http://www.integral.by

КТ872 (январь 2011г., редакция 1.0)

Всего страниц
3 Pages
Скачать PDF

Принципиальная схема

Схема частично заимствована из Л.1, вернее, сама идея, сделать нестабилизированный импульсный источник питания по схеме блокинг-генератора на основе трансформатора блока питания телевизора.

Рис. 1. Схема простого импульсного источника питания для шуруповерта, выполнена на транзисторе КТ872.

Напряжение от сети поступает на мост на диодах VD1-VD4. На конденсаторе С1 выделяется постоянное напряжение около 300V. Этим напряжением питается импульсный генератор на транзисторе VТ1 с трансформатором Т1 на выходе.

Схема на VТ1 — типичный блокинг-генератор. В коллекторной цепи транзистора включена первичная обмотка трансформатора Т1 (1-19). На неё поступает напряжение 300V с выхода выпрямителя на диодах VD1-VD4.

Для запуска блокинг-генератора и обеспечения его стабильной работы на базу транзистора VТ1 поступает напряжение смещения от цепи R1-R2-R3-VD6. Положительная обратная связь, необходимая для работы блокинг-генератора обеспечивается одной из вторичных катушек импульсного трансформатора Т1 (7-11).

Переменное напряжение с неё через конденсатор С4 поступает в базовую цепь транзистора. Диоды VD6 и VD9 служат для формирования импульсов на базе транзистора.

Диод VD5 совместно с цепью C3-R6 ограничивает выбросы положительного напряжения на коллекторе транзистора величиной напряжения питания. Диод VD8 совместно с цепью R5-R4-C2 ограничивает выбросы отрицательного напряжения на коллекторе транзистора VT1. Вторичное напряжение 14V (на холостом ходу 15V, под полной нагрузкой 11V) берется с обмотки 14-18.

Выпрямляется диодом VD7 и сглаживается конденсатором С5. Режим работы выставляется подстроечным резистором R3. Его регулировкой можно не только достигнуть уверенной работы блока питания, но в некоторых пределах отрегулировать выходное напряжение.
