Индикатор скрытой проводки: устройство и схемы детекторов для обнаружения электропроводки

Как найти проводку в стене без прибора? Руками и головой!

Не разобрались, как найти скрытую проводку в стене с помощью смартфона или другим способом? Тогда этот метод для вас! Он подойдет, когда не жаль снять обои. После их демонтажа легко обнаружить характерные выпуклости (или углубления).

Проведите ладонью. Над проводкой чувствуется шероховатость или неровность. Если поверхность не оштукатурена, то кабельные штробы будут видны невооруженным глазом.

Кроме того, по правилам электрическую проводку допустимо прокладывать только под прямыми углами – вертикально или горизонтально. Направления по диагонали, пересечения и изгибы недопустимы. Должно выдерживаться минимальное расстояние до потолка, окон, дверей.

Зная нахождение распределительной коробки или розетки, можно определить область электропроводки. После этого желательно подтвердить свои предположения другими способами.

Для поиска распределительной коробки достаточно простой отвертки или карандаша. Простукивайте поверхность, пока не наткнетесь на участок с более ясным звуком – это полость внутри пластмассовой коробки.

Виды детекторов, их особенности

Сейчас производятся детекторы скрытой проводки, конструкция которых влияет на способ определения проводки, а также влияет на условия для обнаружения.

Один из видов данного прибора – электростатические индикаторы.

Для обнаружения проводки в них используются датчики, чувствительные к электростатическому полю.

Они являются одними из самых дешевых, хотя точность обнаружения у них очень хорошая – до 1 см от оси провода, то есть он способен практически точно обнаружить провод.

Глубина залегания провода, который способен обнаружить электростатический детектор достигает 60 мм, что тоже вполне неплохо.

Однако он может обнаружить провода только те, на которые подается напряжение, что является одним из его недостатков.

К тому же данный прибор не будет работать в случае, если стена влажная, или она покрыта металлом. Но в целом, для нахождения проводки в квартире он вполне подойдет.

Второй вид детекторов – электромагнитные.

В них датчики реагируют на электромагнитное поле.

Они тоже достаточно точный и обнаруживает проводку даже на большой глубине залегания.

Ему не «страшны» сырые стены и их металлическое покрытие. Но они тоже могут обнаруживать проводку только ту, что запитана.

При этом для его работы нужно, чтобы провода были нагружены, поэтому для обнаружения проводки следует к ней подключить потребитель мощностью не менее 1 кВт.

И третий вид.

Ничто иное, как обычные металлоискатели, но только очень компактные.

Конструктивно он отличается от двух предыдущих.

В первых двух используются датчики, реагирующие на поле, которое создает вокруг себя электрический ток, проходящий по проводке.

Металлоискатель же состоит из катушки, которая создает вокруг себя электромагнитное поле.

Если в это поле попадет какой-либо металлический предмет – это произведет к изменению поля прибора, на что он и среагирует.

Детекторы-металлоискатели способны обнаружить металл, скрытый в стене. Причем некоторые высокотехнологичные приборы способны определить какой металл он обнаружил – черный или цветной, выявить изменения среды внутри стены (пустоты) даже указать скрытые деревянные или пластиковые элементы.

Одним из его основных недостатков является то, что на напряжение в проводке он не отреагирует, то есть, он покажет, что внутри есть металл, но является ли он проводкой и проходит ли по нему напряжение — нет.

Каждый из этих видов имеет свои недостатки, и чтобы их устранить, производители все чаще производят комбинированные приборы, включающие все способы обнаружения.

Они и являются сейчас самыми распространенными.

Скрытая проводка в деревянном доме своими руками, пошаговая инструкция

Приборы для определения проводки в стене

Не всегда «народные» способы, учитывая их большую погрешность, дают желаемый результат. В этом случае придется прибегнуть к помощи специальных приборов. Прежде, чем мы рассмотрим наиболее популярные из них, необходимо разобраться с принципом их действия. Различают три разновидности искателей:

Электростатические – принцип их действия основан на улавливании электромагнитного поля, которое излучает ток, проходя по электрическому кабелю.

Точность определения у них довольно высокая. Пользоваться электростатическим прибором можно только при условии, что стены абсолютно сухие и не отсыревшие и в них нет посторонних металлических включений. Речь в первую очередь идет об арматуре, которая часто встречается в несущих стенах панельных домов.

Электромагнитные приборы основаны на том же принципе действия, что и электростатические, но с одним отличием. Искомые провода обязательно должны находиться под нагрузкой не менее 1 кВт. То есть, прежде чем браться за поиски провода, ведущего к определенной розетке, необходимо включить в нее что-нибудь. Это может быть электрочайник, микроволновка или что-то иное.

Металлоискатели – отличаются от предыдущих приборов тем, что сами являются излучателями электромагнитного поля. Когда метал, что находится в середине кабеля, попадет в зону действия магнитного поля, создаваемого прибором, он вызовет его изменения.

А явным недостатком станет то, что металлоискатель будет реагировать не только на метал в середине электрического кабеля, но и на всевозможные кусочки проволоки в стене, старые гвозди и арматуру.

Поэтому приобретая такой прибор, лучше купить более профессиональную модель, которая позволяет определять и вид обнаруженного метала. Такая функция значительно упростит поиск.

Существуют и приборы с комбинированным принципом действия. Область их применения, а также их точность, значительно выше. С их помощью можно не только выявить местонахождения проводки, но и определить место обрыва или заземления, обнаружить фазный провод. Такой прибор станет незаменимым, если работа с электропроводкой – это ваша специализация.

Теперь рассмотрим более подробно отдельные модели поисковых приборов.

Поиск

Сигнализатор скрытой проводки «Поиск» основан на электростатическом принципе действия. Он оснащен 4 режимами разной чувствительности, с помощью которых можно определить место расположения кабеля, который лежит на глубине до 7 см. В качестве сигнализатора используется световая и звуковая индикация. Этот прибор очень прост в обращении и имеет ряд дополнительных функций.

Для поиска проводки необходимо выбрать соответствующий режим, в данном случае четвертый, и просто водить прибором вдоль стены. Для домашнего использования «Поиск» очень даже неплох и имеет доступную стоимость. Но для профессиональных работ он не подойдет.

Дятел

Сигнализатор скрытой проводки «Дятел» — еще одной популярной моделью отечественного производства является прибор под названием «Дятел». Его могут использовать как домашние умельцы, так и специалисты. Он является одновременно и тестером, и сигнализатором.

С его помощью можно обнаружить электрический кабель под слоем штукатурки до 8 см включительно. Устройство может осуществлять контроль работы предохранителей, выполнять поиск фазных кабелей, проверять фазность счетчика электроэнергии, искать неисправности электрики.

Принцип его действия основан на электростатике переменного поля. Когда антенна прибора приближается к проводу, электродинамическая сила начинает работать и оборудование воспроизводит сигнал.

СЕМ LA-1014

Детектор скрытой проводки СЕМ LA-1014 — является проверенным и высокоточным прибором. С помощью него возможно обнаружить даже обесточенные провода под слоем штукатурки. Характерной особенностью этого прибора является то, что он способен находить неисправные и поврежденные участки кабеля, имеющие оплавления, места замыкания или обрыва.

Недостатком тестера является его реагирование на прочие металлические предметы, которые могут находиться в стене.

МАГ-2

Детектор скрытой проводки МАГ-2 — один из приборов, основанный на комбинированном принципе действия. Прибор совмещает электростатический и электромагнитные принципы. Он имеет два режима работы, которые позволяют обнаружить кабель, находящийся под нагрузкой или без нее. Когда кабель будет найден, прибор оповестит об этом с помощью световой и звуковой индикации.

Виды детекторов скрытой проводки

При изготовлении современных индикаторов скрытой проводки используются различные физические принципы функционирования, а также их комбинации. Учитывая этот фактор всю группу таких приборов можно разбить на четыре основные категории, которые производятся в промышленном масштабе. Ниже в статье представлены эти виды детекторов с краткими общими характеристиками.

Электростатические. Для обнаружения электропроводки такие приборы оснащены датчиками, реагирующими на остаточное электростатическое поле. Они относятся к категории самых дешевых и простых устройств, с высокой точностью определения местоположения провода до 1 см от его оси и глубиной залегания до 6 см. Но такие индикаторы способны обнаружить электропроводу, только если она находится под напряжением, что является существенным недостатком. Ко всему прочему, данный прибор перестает нормально функционировать при высокой влажности и наличии рядом с проводкой металлических конструкций. Для квартиры электростатический детектор скрытой электропроводки подходящий вариант, но если работы будут выполняться в других помещениях, он вряд ли будет эффективен.
Электромагнитные. Этот вид приборов дает более качественный результат, чем электростатические индикаторы. Электромагнитные определители скрытой электрической проводки способны определить ее залегание на большой глубине, независимо от влажности помещения и наличия инородных металлических предметов в области поиска. Но главный недостаток электростатических индикаторов, невозможность определения обесточенной разводки, в этих устройствах сохраняется. К тому же для эффективной работы электромагнитных детекторов необходимо чтобы сеть была загружена бытовыми приборами мощностью не менее 1 кВт. Если этот параметр будет меньше, то результаты поиска проводки могут быть искажены до неприемлемых показаний.
Металлоискатели. Такие детекторы скрытой электрической проводки отлично подходят для поиска обесточенных проводов, независимо от влажности в помещении и глубины залегания. Дают точный результат поиска, но также имеют недостатки. Любой металлоискатель будет реагировать на инородные металлические предметы, находящиеся в области поиска. Будь то гвоздь, шуруп или арматура прибор обязательно оповестит потребителя о его наличии, что делает поиск электропроводки затруднительным. К тому же металлодетектор не отреагирует на наличие напряжения в сети, что тоже является недостаткам. Но такие приборы обладают одним существенным достоинством! Они могут определять какой металл перед ними, цветной или черный.
Комбинированные. Эти приборы для поиска скрытой проводки лишены недостатков всех вышеперечисленных детекторов. Комбинации электростатического, электромагнитного и металлодетекторного принципа поиска электрических сетей позволяют точно определить, где находится электропроводка независимо от внешних факторов. С их помощью также можно понять обесточен кабель или нет. На сегодняшний день универсальные искатели проводки в стенах и других конструктивных элементах зданий — это самые популярные приборы, хотя и стоят они дороже других видов. Одной из разновидностей комбинированных индикаторов являются мультидетекторы, которые позволяют найти не только скрытую электропроводку, но и отыскать в стенах пластиковые и деревянные конструкции.

Проверка самодельных искателей проводки

Прежде чем применять самодельный прибор, рекомендуется протестировать его работоспособность. Проверка покажет правильность сборки.

Тест выполняется следующим образом:

Находим участок, в котором точно есть скрытая проводка. Например, гарантировано можно говорить о наличии в стене проводов, идущих к выключателям и розеткам.
Проверяем выбранный участок. Для этого подводим прибор к стене и наблюдаем за индикацией.
Если сигнал поступает лишь в месте прохода кабеля, устройство исправно и им можно пользоваться.
Если сигнал, то возникает, то пропадает в разных направлениях, значит, прибор неисправен.

Итак, не обязательно приобретать детектор проводки в магазине. Это устройство вполне можно изготовить в домашних условиях, если следовать указанным выше схемам.

В этой статье будет рассмотрена схема довольно простого детектора скрытой проводки. Сделать его своими руками не составит труда, так как все детали доступны и схема не сложная, так же есть файл с печатной платой. Данный детектор поможет вам определить место прохождения электрической проводки, которая скрыта в стене, тем самым исключит возможность её повреждения при проведении определённых работ.

Схема детектора:

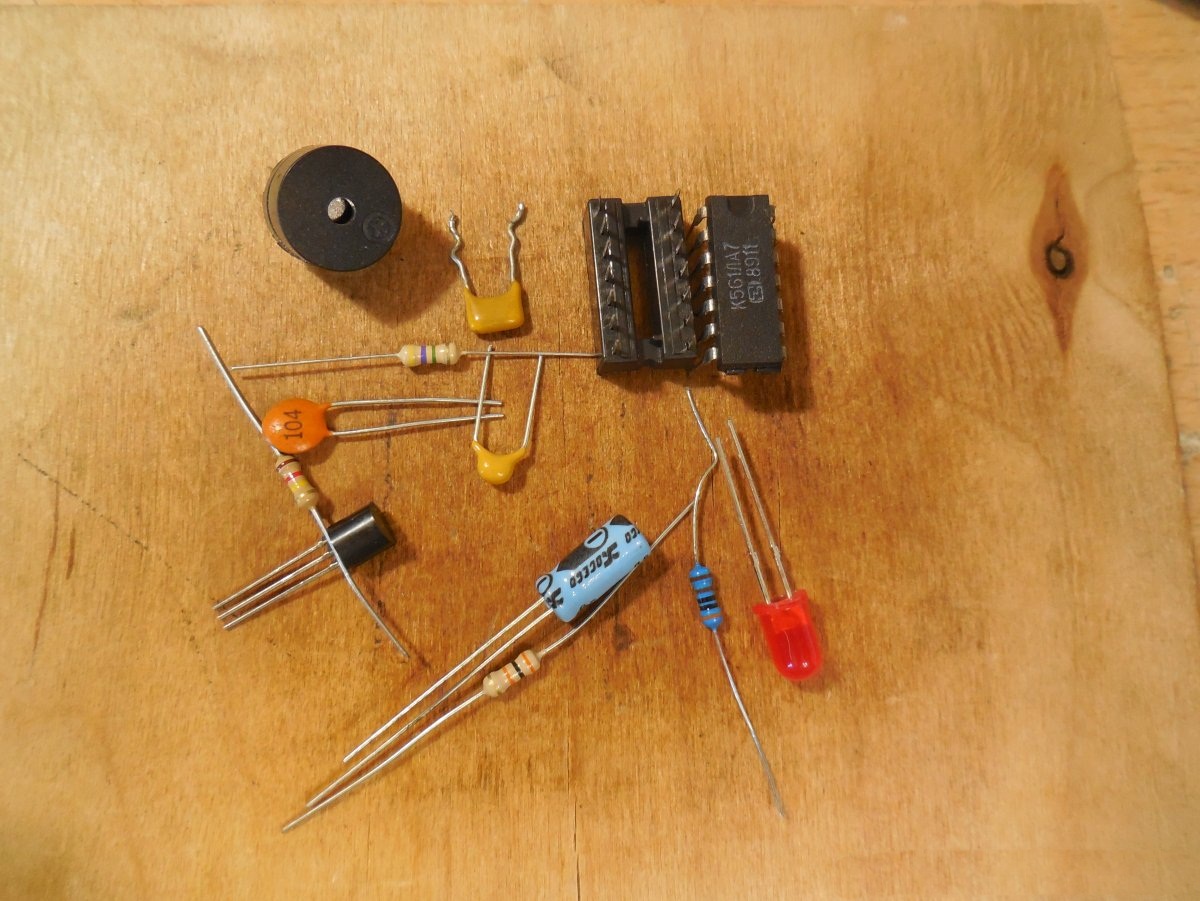

Чувствительным элементом схемы является полевой транзистор КП103 , к затвору которого подключается антенна. Можно применять транзистор в любом корпусе и с любым буквенным индексом. Прибор реагирует на провода под напряжением 220 В 50 Гц независимо от того, течёт по ним ток, или нет.

Также в схеме используется микросхема К561ЛА7 , которая представляет собой 4 логических элемента 2И-НЕ. Её можно заменить импортным аналогом, микросхемой CD4011 . Светодиод на схеме загорается тогда, когда антенна оказывается в непосредственной близости от провода под напряжением.

В качестве антенны можно использовать отрезок обычного тонкого провода, длиной 5-10 см. Чем больше его длина, тем больше чувствительность прибора. Схема потребляет примерно 10-15 мА, питается напряжением 9 вольт. Для питания подойдёт обычная батарейка Крона. При необходимости, к 10 выводу микросхемы можно подключить любой пьезокерамический излучатель, например, ЗП-3, тогда при обнаружении провода будет раздаваться звук.

Применение

Применяя детектор в работе, можно найти трубы и кабель, в стенах, на потолке, на полу и других местах. Это актуально перед началом работы по бурению отверстий с целью сквозного прохода через стену или поиска места для будущей установки распределительной коробки.

Для пола такой прибор удобно использовать при монтаже, например, если у вас теплые полы, но нужно прикрутить к полу барную стойку. Даже трубы на основе металлопластика можно найти и выбрать место между ними для монтажа.

При обустройстве спортзала важно вешать тяжелый спортивный инвентарь на стену. Поэтому, чтобы анкерный болт закрутился в бетон и не попал в арматуру, применяют поиск металлических элементов детектором. Работать с ним просто

Включаете, настраиваете согласно инструкции и подносите к месту будущего бурения. Чтобы понимать, как реагирует инструмент на кабель, возьмите обрезок, поводите им вблизи детектора, чтобы отчетливо распознавать звук. Далее поднесите детектор проводки к стене и убедитесь в отсутствии сигнала. Если его нет, значит, бурить можно

Работать с ним просто. Включаете, настраиваете согласно инструкции и подносите к месту будущего бурения. Чтобы понимать, как реагирует инструмент на кабель, возьмите обрезок, поводите им вблизи детектора, чтобы отчетливо распознавать звук. Далее поднесите детектор проводки к стене и убедитесь в отсутствии сигнала. Если его нет, значит, бурить можно.

Как выбрать детектор скрытой проводки

Многофункциональный детектор скрытой проводки

Детектор электропроводки имеет разные характеристики. Главный показатель – глубина сканирования. Поскольку кабель редко укладывают глубоко, оптимальным показателем будет 5 – 6 см.

Что еще способен делать прибор:

определять пустые места в стенах;
реагировать на повреждения провода;
определять другие материалы кроме металла.

Сигнал или индикация при нахождении проводки может быть цветовым или звуковым. Одновременно устройство показывает, на какой глубине находится кабель. Бывают приборы с двумя разными индикациями, подтверждающими друг друга.

Самым удобным является детектор проводки с жидкокристаллическим дисплеем, но стоить он будут дороже. Если покупать устройство в первый раз, лучше взять дороже. Некоторые мастера привыкают к более простым показаниям, поэтому хорошо по ним ориентируются.

Простейшие схемы самодельных устройств

Чтобы сделать искатель скрытой проводки своими руками, потребуется схема устройства. Ее можно выбрать из перечисленных ниже.

Со звуковой индикацией

Такой прибор можно собрать, используя резистор, предохраняющий от наведенного напряжения, и медный провод длиной 50-150 мм, используемый в роли антенны. Направив последнюю на место нахождения проводки, пользователь услышит треск. Для регуляции уровня звука пьезоэлемент подсоединяют по модели моста.

Звуковая индикация в сочетании со световой

От предыдущей отличается наличием светодиода (нужно выбирать элемент без ограничителя сопротивления). Резисторный номинал требуется не менее 50 Мом.

На полевом транзисторе (первая схема)

Такие транзисторы широко используются в детекторах, благодаря восприимчивости к электрополю. Индуктивную катушку крепят на сердечник (его диаметр – 3 мм) с помощью провода в 0,3-0,5 мм. Число витков привязано к сечению провода (от 20 до 50; чем толще, тем больше витков).

На полевом транзисторе (вторая схема)

Используется высокочувствительный транзистор серии КП103. При открытии затвора в месте обнаружения проводки сопротивление падает и тянет за собой остальные транзисторные элементы, светодиод загорается. Компактный прибор можно собрать даже в маркерном корпусе. Через дырочку сверху монтируют антенну длиной 50-100 мм.

Металлоискатель

Конструкция включает в себя детектор, индикаторные элементы и генератор частот (100 кГц), две катушки которого (число витков – 120 и 50) мотаются на сердечник из феррита проводом в 0,35 мм. Настройку производят вне досягаемости металлических объектов. Работают с резисторами подстройки для снижения яркости и эффекта угасания. Затем настраивают восприимчивость, используя металлический предмет и пару резисторных элементов.

Сигнализатор проводки без батареек

Прибор, питающийся от сети, можно сделать, используя высокоемкий конденсатор, который заряжают от сети. После зарядки напряжение этого элемента находится в диапазоне 6-10 Вт. Цифра не коррелирует с восприимчивостью, но чем она больше, тем ярче светит диод.

Детектор на микроконтроллере

Используя контроллер, можно сделать электромагнитный детектор с пьезоизлучателем (он издает треск при обнаружении проводки) или лампой со светодиодами. Поскольку детектор реагирует только на определенную частоту (50 Гц), ошибочные срабатывания такого устройства невозможны.

Двухэлементный индикатор

Его элементами являются светодиод и микросхема. Требуется проложить пути между выводами так, чтобы получилось три инвертора. Возможен такой вариант: 3-й вывод подсоединяют к 8-му, 10-й к 13-му, 1-й к 5-му и 12-му, 2-й к 11-му и 14-му, 4-й к 7-му и 9-му.

Сводная таблица технических характеристик сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Марка детектора скрытой проводки	BOн3 SCH GMS 120 Professional	MASTECH MS6906	UNI-T UT387B	Дятел Е121	Детектор скрытой проводки Floureon	Skil detector 550	ADA Wall Scanner 80
Масса, кг	0,27			0,25		0,195	0,12
Обнаруживает материалы	Дерево, металл, проводка	Дерево, металл, проводка	Дерево, металл, проводка		Дерево, металл, проводка	Металл, проводка	Дерево, металл, проводка
Калибровка	Авто	Ручная	Авто		Ручная	Авто	Авто
Глубина поиска металла, см	12	3-5	8		7,6	8,0	8,0
Глубина поиска проводки, см	5	До 7,5	8		7,6	5,0	5,0
Глубина поиска цв. металла, см	8		8		7,6	6,0	6,0
Глубина поиска дерева, см	3,8	3-5	2		3,8		2,0
Макс. глубина поиска, см	12
Питание	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

сильные магнитные и электрические поля;
наличие посторонних металлических предметов разных размеров;
влажность стены и ее токопроводящие свойства;
проложенные поблизости другие скрытые провода;
наводки напряжения;
другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.

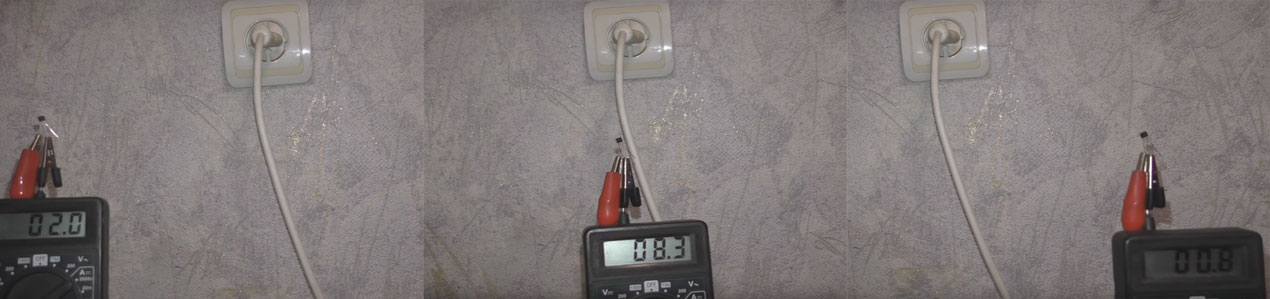

Поиск проводки мультиметром

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Видео по тематике поиска проводки мультиметром:

↑ Доработанная схема детектора скрытой проводки

Тогда я решил попробовать добавить полевой транзистор на вход устройства, как у заводского устройства «Дятел Е-121». После этого результатом я остался очень доволен. Прибор получился чувствительным, и довольно точным для самоделки. Плюс, с питанием от аккумулятора, который заряжается от любой смартфонной зарядки с микро-USB.Прибор видит приблизительно на 30 — 50 мм в стене.

Многое зависит от интенсивности тока в проводнике, от материала стен и т.д. Кроме того, электрики говорят, что к любому подобному прибору надо приноровиться. Пишу статью, ибо такой прибор – это весьма удобная, полезная и простая в сборке конструкция, которая пригодится любому домашнему умельцу.

Как работает искатель скрытой проводки

Схема поиска скрытой проводки основывается на двух принципах:

любой проводник под током излучает электромагнитное излучение;
металл, даже не магнитный (алюминий и медь) воздействует на внешнее магнитное поле.

Для поиска либо определяют проводник под током по его излучению, либо наводят магнитное поле и определяют его изменение (как металлоискатели). Приборы могут работать на одном из принципов либо комбинируют два, так как каждый из них имеет свои плюсы и минусы.

Достоинства и недостатки поиска по электромагнитному излучению

К плюсам можно отнести:

прибор не реагирует на трубы и арматуру в стене;
можно найти место обрыва проводника;
схема проще.

К минусам:

провода должны быть под напряжением.
после обрыва провод не виден.

Чувствительность повышается, если по проводам течет ток (подключена нагрузка). Если нагрузки нет, то провод обнаруживается все равно, так как переменный ток проходит через своеобразный конденсатор (емкость) между прибором и проводкой. Поэтому можно искать и расположение других кабелей (телевизионных, цифровых) подключив к ним генератор переменного тока. Таким способом пользуются связисты.
