Схема подключения дифавтомата: в однофазной или трехфазной сети с заземление

Выбираем способ

Для начала разберемся с основными вариантами электромонтажных работ, т.к. домашняя электропроводка может быть однофазной (220 В), трехфазной (380 В), с заземлением и без него. К тому же изделие можно установить только на вводном щитке в квартире либо на каждую отдельную группу проводов. В зависимости от этих условий, схема подключения дифавтомата может быть немного видоизмененной, да и самой устройство будет иметь другую конструкцию (двухполюсный либо четырехполюсный).

Итак, рассмотрим по порядку каждый из способов подключения дифавтомата в щитке.

Простейшая защита

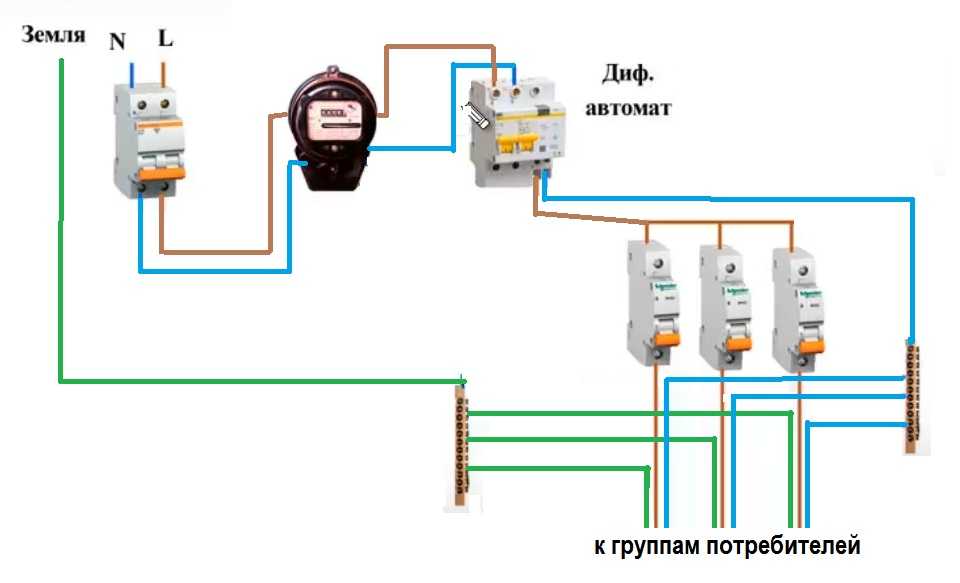

Наиболее простой способ установки – один вводной дифавтомат, обслуживающий всю квартирную проводку. В этом случае необходимо покупать мощное устройство, рассчитанное на токовую нагрузку от всех электроприборов в помещении. Недостаток такой схемы подключения заключается в том, что если защита сработает, самому найти проблемную зону будет проблематично, т.к. пробой может быть где угодно.

Обратите внимание на то, что земляной провод проходит отдельно, соединяясь с заземляющей шиной, к которой подсоединяются все PE-проводники от электроприборов. Также важный момент заключается в подсоединении нулевого проводника. Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети

Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата

Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата.

Надежная защита

Усовершенствованным вариантом подключения дифавтомата в доме является следующая схема:

Как Вы видите, на каждую группу проводов установлено по отдельному устройству, которое сработает только в том случае, если опасная ситуация возникнет у него на «участке». В то же время остальные изделия не среагируют и будут работать в своем обыкновенном режиме. Преимущество такого варианта подключения заключается в том, что при возникновении утечки тока, короткого замыкания либо перегрузки электросети можно сразу же найти проблемный участок и переходить к его ремонту. Недостаток такого способа установки дифавтомата – повышенные материальные затраты на приобретение нескольких аппаратов.

Без заземления

Выше мы предоставили несколько примеров, в которых присутствовал заземляющий контакт. Однако на даче и в старых домах (а соответственно и со старой проводкой) использовалась двухпроводная сеть – фаза и ноль.

В этом случае подключение дифавтомата осуществлялось по следующему принципу:

Если в Вашем случае также отсутствует «земля», обязательно осуществите замену электропроводки в доме на новую, более безопасную.

В трехфазной сети

Если Вы решили установить дифавтомат в коттедже, гараже либо современной квартире, где применяется трехфазная сеть на 380В, в этом случае необходимо использовать 3 фазный автомат. На самом деле схема не будет отличаться от предыдущих, если не учитывать тот факт, что на вводе и выводе из корпуса нужно подключить по четыре жилы.

На схеме показано, как подключить трехфазный дифавтомат к сети:

Вот мы и предоставили существующие способы подключения дифференциального автомата своими руками. Наиболее правильным вариантом является тот, который с заземлением и несколькими отдельно установленными устройствами.

Также советуем просмотреть наглядную видео инструкцию с правильным подсоединением проводов:

Монтаж дифференциального автомата в распределительном щите

После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть. Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения. В обеих случаях, правила и этапы подключения устройства одинаковы. Рассмотрим этот процесс на примере монтажа дифавтомата в дополнительном электрощите:

начинать монтаж дифференциального автоматического выключателя следует с проверки целостности его корпуса, так как любое повреждение приведет к нестабильной работе этого устройства;
после этого отключаем электроэнергию на объекте и проверяем отсутствие напряжения в сети с помощью индикаторной отвертки или мультиметра и если все в порядке переходим непосредственно к монтажу дифавтомата;
устанавливаем дифференциальный автоматический выключатель на специальную DIN-рейку и закрепляем его защелкой, расположенной на тыльной стороне корпуса дифавтомата;
снимаем изоляцию со всех подключаемых жил, используя при этой операции специальный инструмент, который не способен повредить металлические проводники проводов;
выполняем подключение всех токопроводящих проводников, в соответствии с ранее выбранной схемой подключения дифавтомата, при этом входящие жилы заводятся сверху, а выходящие снизу;
на последнем этапе включаем подачу электроэнергии и проверяем работоспособность дифференциального автоматического выключателя доступными способами.

Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.

Устройство и схема

Дифференциальный автомат сочетает в себе две защиты: защиту от чрезмерного тока в цепи как обыкновенный автомат отключения и защиту от тока утечки. Оби эти схемы включены последовательно.

Есть еще одна особенность. Механизм дифференциального реагирования на расход тока в сети может сам быть запитан от того же напряжения, цепь которого он контролирует. Это нормально, когда происходит ситуация его реагирования в ней. Тогда отключаются и фазовый провод, и нулевой, и цепь оказывается полностью отделенной от питающего напряжения, что и нужно для защиты.

Но если по какой-то причине на дифавтомат подано фазовое напряжение, а нулевой провод оборван где-то раньше, на дифавтомате не будет полноценного питания, но сам он окажется в замкнутом состоянии. То есть фаза пройдет через него в сеть, и в этом случае возможны утечки — то есть аварийные ситуации в этой цепи, — а он на них не среагирует.

В этом случае два выхода: или сделать так, чтобы дифавтомат был в замкнутом состоянии только при наличии приходящих и фазы, и нуля, а при пропадании любого из них сразу размыкался, или делать отдельную схему питания дифференцирующего механизма, независимо от напряжения на его входных клеммах.

Устройства, в которых имеется указанный недостаток, — это наиболее простые дифавтоматы, в них ток утечки усиливается операционным усилителем, который сам питается от того же напряжения. Такие дифавтоматы называются электронными, и они более дешевы, чем дифавтоматы без такого недостатка, называемые электромеханическими. Электронные дешевле, электромеханические дороже.

Две схемы дифавтоматов

а) – слева, схема, не зависящая по питанию от контролируемого напряжения б) – справа, схема дифавтомата, в которой питание логической схемы А заведено от L и от N, то есть подконтрольных фазы и нуля. При обрыве N питание А прекращается, и дифавтомат перестает выполнять свою функцию (справа – перечеркнуто), хотя фаза так и будет поступать на выход L2

Схемы автоматов, которые приведены на картинке, рисуются на лицевой панели устройства, и легко выбрать, какой из них вам подойдет больше: дешевый или более точный. Казалось бы, банальный вопрос.

Однако и тут есть нюансы.

Схемы с несколькими УЗО в однофазной сети

Другим популярным вариантом является схема, где на отдельных линиях есть защита.

Схема с несколькими УЗО с разводкой по линиям после счетчика

Многих устраивает схема, изображенная на рисунке выше, поскольку все линии защищены. При этом легко обнаружить неисправность при появлении утечки тока по отключению одной линии. Кроме того, другая сеть остается работоспособной, что создает преимущества. Подключения фазы L, ноля N к аппаратам и земли PE, идущей на защиту электроприборов, выделяются другими цветами:

синий – фаза;
черный – ноль;
зеленый – земля.

Ни в коем случае нельзя путать ноль и землю. Они выполняют разные функции, и при ошибочном подключении фаза может оказаться на корпусе прибора.

Следующая схема на рисунке ниже похожа на предыдущую, только здесь есть дополнительное УЗО на входе. При этом сразу возникает вопрос: зачем оно требуется? Общее устройство нужно преимущественно в тех случаях, когда не все линии защищены. Цвета проводов совпадают с предыдущей схемой.

Схема с общим и групповыми УЗО

Схема должна обеспечить селективность отключения, когда есть несколько защитных устройств и должно сработать только одно. Прежде всего, у входного устройства ток утечки должен быть больше и составлять не менее 100 мА. Еще селективность обеспечивается, когда есть устройства с разными задержками отключения.

Недостатком схемы является более высокая стоимость и необходимость размещения всего оборудования на большом распределительном щите.

Токовая защита не решает проблем с коротким замыканием. Если оно произойдет, устройство тут же выходит из строя. В связи с этим в одной линии с УЗО есть автоматический выключатель, который следует ставить с номиналом протекающего тока на одну ступень ниже.

Автоматы можно ставить последовательно: как перед защитным устройством, так и после него. Они не мешают друг другу и срабатывают, когда есть разные аварийные ситуации. Автоматы также срабатывают при очень больших токах утечки.

Грамотный монтаж

На самом деле, автомат подключается гораздо проще и логичнее, чем принято думать

Но к процессу следует отнестись с максимальным вниманием и ответственностью

Важны следующие этапы:

Предварительная оценка внешнего вида изделия. Осмотр поверхности, проверка на наличие повреждений, трещинок. В случае обнаружения таковых, лучше обменять прибор, так как он не может быть пригодным.
Полное отключение электричества и проверка с помощью мультиметра.
Закрепление на дин-рейке. Диф автомат нужно фиксировать, как показано на фото ниже.
Очистка концов проводов с помощью специальных устройств и изоляции.
Процесс подключения осуществляется сверху, сквозь жилы.
До включения питания необходимо плотное закрепление прибора на поверхности.

Отключение одного прибора при срабатывании другого говорит о неправильном подключении. Чаще всего это случается при подключении ноля и фазы к разным устройствам.

Дифавтомат, подключение которого осуществлялось путем присоединения «L» и «N» снизу, также не будет работоспособен. Обязательно подключать именно сверху, как показано на схемах.

Теперь сформулируем главные ошибки при подключении дифференциальных автоматов:

Порой по завершении установки прибор отказывается работать, или же выключается при дополнительных посторонних нагрузках. В таблице приведены характерные ошибки непрофессионального монтажа:

Напоследок отметим, что электричество – это не то понятие, где уместна экономия. Ведь его работа связана жизнью и безопасностью людей. Все комплектующие, не говоря уже о самих приборах, должны быть только фирменными, купленными у добросовестных производителей. Перед совершением покупки нужно обязательно изучить все товарные характеристики.

Дифференциальный автомат представляет собой коммутационное устройство, в котором совмещаются автоматический выключатель и устройство защитного отключения (УЗО).

Существует мнение о нецелесообразности схемы с дифференциальным автоматом без заземления. Электрики мотивируют это тем, что проводка обычно выполнена в двухпроводном стандарте, а отсутствие дифавтомата потребует дорогостоящей модернизации. Однако такое мнение нельзя признать верным, поскольку в автомате имеется лишь пара контактных разъемов, а для установки проводника заземления просто нет места. К тому же принцип действия защитных систем не требует заземления. Ниже пойдет речь о нюансах работы защитных устройств и о том, как подключить дифавтомат без заземления.

Схема подключения дифавтомата без заземления

Если в помещениях не новых, уже бывших в эксплуатации, в основном предусмотрено заземление, то подключение дифавтомата будет происходить по одной из приведенных выше схем, и приведет к защите схемы от протечки «на землю». При создании новых электросистем во вновь построенных объектах регулярно можно наблюдать отхождение от некоторых стандартных схем и отсутствие заземления. В таком случае подключение дифавтомата непросто можно осуществить, а крайне необходимо.

Для такой схемы дифавтомат послужит своего рода заменой заземляющего провода. По сути, он возьмет на себя функции защиты от протечки тока.

Наиболее распространенные ошибки при подключении АВДТ

Если после подсоединения дифференциального автомата он срабатывает при малейшей нагрузке или не включается вообще, значит, его установка была произведена неправильно.

Существует несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:

Соединение нейтрального провода с кабелем заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить в верхнее положение рычажки устройства.
Подключение нуля к нагрузке с нулевой шины. При таком подсоединении рычажки прибора устанавливаются в верхнее положение, но отключаются при подаче малейшей нагрузки. Ноль следует брать только с выхода защитного аппарата.
Подсоединение нуля с выхода устройства вместо нагрузки к шине, а с последней – к нагрузке. Если подключение выполнено таким образом, рычажки прибора можно будет установить в исходное положение, но как только будет включена нагрузка, АВДТ вырубит. Кнопка «Тест» в этом случае также работать не будет. Такие же симптомы будут наблюдаться, если перепутать подключение нуля, подсоединив его с шины к нижней, а не к верхней клемме аппарата.
Перепутанное подключение нулевых проводов с двух разных АВДТ. В этом случае оба автомата будут включаться, кнопка «Тест» на каждом из них будет работать правильно, но как только будет подключена нагрузка, вырубятся сразу оба устройства.

Соединение нулевых проводов от двух АВДТ. Когда допущена эта ошибка, рычажки обоих аппаратов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате отключатся оба одновременно.

Разбор основных ошибок подключения на видео:

Подключение дифавтомата в различных схемах

Существует несколько схем, по которым может быть выполнено подключение дифавтомата. Схема подключения зависит от вида проводки. Чаще всего, жилье оснащается такими типами электропроводки

однофазная (с заземлением);
трехфазная (с заземлением);
без заземления.

Подключение дифавтомата в однофазной сети с заземлением и с напряжением 220В выполняется с использованием двухполюсного изделия. При подключении по такой схеме можно установить защиту после электрического счетчика.

Когда подключение дифавтомата выполняется в трехфазной сети с заземлением, необходимо вместо однофазного проводника на вводной группе использовать четырехполюсный дифференциальный автомат на 380В.

Подключение дифавтомата к двухпроводной сети без заземления использовалось в старых панельных постройках. Данная схема подключения (без заземления) является небезопасной. Поэтому прежде чем подключать дифавтомат, следует заменить всю проводку.

Отсутствие заземления и УЗО

Использование бытовой техники при отсутствии заземления более опасно, но уменьшить эту опасность позволяет устройство защитного отключения. Подключение УЗО без заземления, схема которого представлена на нашем сайте, нужно проводить предельно аккуратно, поскольку велик риск того, что человека может ударить током.

При наличии заземления ситуация будет более безопасна, так как УЗО срабатывает сразу (устройство отключает напряжение).

Вполне обоснованным является подключение прибора без заземления с точки пожарной безопасности — это объясняется тем, что при повреждении проводки, утечка тока происходит на заземленные участки конструкции сооружения.

Кроме устройства защитного отключения, оптимально использовать трехпроводную систему питания с заземляющим проводником, ведь это обеспечит максимальную защиту от поражения электричеством и сведет к минимуму вероятность возникновения пожара.

Наличие заземления

Наличие заземления для стиральной машины – обязательное требование. Это указывается и в технической документации, и в любой другой инструкции по подключению. Без заземления статическое напряжение, образовываемое на барабане машины-автомат может «пробивать» и на корпус, и даже на водопроводные трубы, краны (особенно если весь водопровод на металлических трубах).

Вилки для подключения стиральных машин чаще всего имеют такой вид. Боковые контакты — это как раз для вывода заземления на совместимую розетку

Также статическое напряжение может повредить уязвимые к этому внутренние комплектующие стиральной машины. Чаще всего от него «страдают» платы управления. А ремонт такой поломки может обойтись в половину стоимости от нового прибора. И, кстати, подключение стиральной машины к электросети без заземления – это нарушение гарантийных условий. Если она выйдет при этом из строя, даже из-за заводского брака, то производитель вправе отказать в выполнении ремонта.

Каким должно быть заземление? Используемый сейчас стандарт – TN-S. В старых многоквартирных домах в РФ нередко применяется TN-C. Можно ли подключать машинку к сети с таким заземлением? В теории – да, на практике же защита будет неполноценной. При таком раскладе требуется монтаж так называемого PEN-проводника (нередко его называют «шиной») с его разделением на каналы N (нулевой) и PE (под заземление). С этим справиться без проблем любой электрик (самостоятельно выполнять подобное запрещено, так как требуется частичное изменение конфигурации подключения в щитовой).

Что касательно диаметра сечения провода для заземления, то в большинстве случаев достаточно 1 мм для меди и 2,5 мм для алюминия. А если укладывается обычный трехжильный провод для подключения питания стиральной машины, то сечение будет таким же, как и у питающей проводки.

Можно ли выводить заземление на водопроводную трубу или батареи отопления? Ни в коем случае, так как это приведет к распространению статики на весь водопровод или теплопровод в многоквартирном доме. А если ещё проводка будет смонтирована с устройством защитного отключения (УЗО), то вывод заземления таким нестандартным способом приведет к его автоматическому срабатыванию при включении стиральной машины.

Что делать в частных домах, где заземления вообще нет? Выводить его отдельно для стиральной машины (к нему также можно подключить и бойлер, насосную станцию, посудомоечную машину – это те устройства, которые больше всего потребляют электроэнергии в доме).

Вариант вывода заземления в частном доме

Принципы установки автоматического выключателя дифференциального тока с наличием заземления

Для правильной установки дифавтомата актуальны правила, работающие и в случае применения УЗО — что это такое. мы уже разобрались в другой статье.

А именно: к дифавтомату подключается исключительно фаза и ноль цепи, для защиты которой он будет использован. Иными словами, это означает, что вышедший из автомата провод «ноль» объединять с остальными нулями недопустимо. Дифавтомат будет в таком случае постоянно отключаться из-за наличия в этих проводах принципиально отличающихся токов.

При установке дифавтомата в схему с заземлением существует 2 варианта:

вводный дифавтомат, который смонтирован, соответственно, на вводе и служащий для защиты схемы в целом, то есть все входящие в нее электрические группы;
дифавтомат, включенный в цепь для протекции группы, стоящей отдельно группы.

На первой схеме показано подключение первичного дифавтомата, следующая показывает монтаж включенного в цепь.

Для того чтобы осуществить подключение дифавтомата по первой схеме, следует заблаговременно разделить электрические подгруппы с помощью типовых выключателей со встроенной автоматикой. Выводы этих автоматов в качестве нагрузки подключаются к контактам дифавтомата, расположенным в его в нижней части. К верхним же клеммам дифавтомата подводится напряжение для питания.

У этой схемы есть существенный недостаток: в случае возникновения неполадок в одной любой цепи из подключенных к дифавтомату, сработает в аварийном режиме ее автомат и, как следствие, будут отключены все остальные группы.

Для жилых и прочих помещений, где еще сохранилась старая проводка, актуально регулярное ложное срабатывание вводных дифавтоматов на утечку тока. Поэтому тут рекомендуется использовать дифавтоматы, у которых значение тока пробоя, вызывающего срабатывание, составляет 30 мА.

Подключение по второй схеме обычно применяется для повышения электробезопасности объектов (помещений), где, собственно, осуществляется подключение такой электросистемы. Эта схема является более надежной и эффективной в аспекте защиты электросети на случай различных аварийных ситуаций. Такую схему целесообразно применять в помещениях с повышенной требовательностью к безопасности, или с повышенной влажностью и другими потенциально опасными внешними факторами: детские комнаты, ванные, кухни и т.д.

Существует несколько критериев, по которым классифицируют выключатели дифференциального тока. Ознакомившись с важными особенностями разных видов таких устройств, можно узнать, как выбрать УЗО по мощности.

Об отличиях УЗО от дифференциального автомата по принципу действия, способу защиты, конструктивному исполнению и др. можно прочитать здесь.

Очевидна более высокая эффективность подключения дифавтомата по второй схеме. Это не только повышает все характеристики электробезопасности сети и отдельных составляющих, но и дает высокую практичную пользу.

Так, в случае выхода из строя отдельной группы, обособленной собственным автоматом, остальная часть цепи и другие устройства не пострадают и не останутся обесточены.

Таким образом можно обеспечить максимальную безопасность и бесперебойное электроснабжение в доме или другом помещении. Естественно, покупка нескольких дополнительных дифавтоматов потребует дополнительных затрат на реализацию такого подключения. Но в сравнении с эксплуатационными показателями и пользой от такого решения, затраты эти абсолютно оправданы.

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно.

При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
Работы по подключению необходимо производить при полном обесточивании всех проводов.
Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

Правила выбора схемы подключения

Простое подсоединение При подключении дифавтомата нужно ориентироваться на параметры сети, тип помещения и финансовые возможности.

Простое подсоединение

Дом в сельской местности или дача не нуждаются в большом количестве устройств. В дачной постройке достаточно поставить один прибор на ввод и вывести отдельные линии для системы освещения и розеток. При наличии токовой утечки на любой линии общий АВДТ сработает, обесточив все магистрали.

До конца устранения поломки в доме не будет электричества.

Надежное подключение

Дифавтоматы для разных групп электропроводки В квартире или загородном коттедже на группы риска понадобится подсоединить отдельные аппараты. Ванная комната, кухня, техника, использующая воду, нуждаются в повышенной безопасности. Для «мокрых групп» организуется отдельная проводка с индивидуальным диафатоматом. В момент срабатывания прибор обесточивает только проблемный сегмент, остальной участок сети работает в обычном режиме.

Защита разветвленной сети

Для сложной электролинии понадобятся дифатоматы класса S или G. Они имеют линейный принцип подсоединения:

отдельный автомат для группы потребителей;
индивидуальный автомат для высокомощного потребителя.

Схема подключения дифавтомата без заземления

Например, если человек прикоснется к токоведущим, или нетоковедущим, но оказавшимся под напряжением элементам, дифавтомат мгновенно сработает на отключение цепи и прекращение подачи напряжения на данный участок.

Как правильно подключить УЗО

Большое значение имеет правильное подключение защитного устройства. В случае каких-либо нарушений УЗО будет постоянно срабатывать без видимых причин.

Основными ошибками, нарушающими работу УЗО в процессе дальнейшей эксплуатации, считаются следующие:

Нулевые проводники двух защитных устройств соединяются между собой после УЗО. В результате такого соединения при подключении нагрузки они оба будут срабатывать. Если нагрузка отключена, срабатывания не произойдет и внешне все будет выглядеть нормально.
В таких же двух УЗО проводники могут быть перепутаны местами. При нажатии кнопки ТЕСТ они будут срабатывать как положено. Однако при подключении нагрузки к любому из них, произойдет одновременное срабатывание обоих устройств.
После УЗО нулевой и защитный проводник соединяются между собой. Подобная ошибка при подключении допускается чаще всего. В результате возникает неравенство токов в проводниках фазы и нуля, поскольку часть тока будет забирать на себя защитный проводник. При включении прибор будет мгновенно срабатывать даже без нагрузки.
В случае неполнофазного соединения фазный провод подключен в нужные клеммы, а нулевой – вообще проходит мимо устройства сразу же к нулевой шине или нагрузке. Проверка кнопкой ТЕСТ покажет нормальное функционирование, но при подключении нагрузки произойдет срабатывание, поскольку будет отсутствовать прохождение обратного тока по нулевому проводу. Установленный в УЗО трансформатор тока, определит эту разность как утечку, после чего прибор сразу же сработает.
