Для чего нужен переключатель фаз

Устройство и принцип работы

Автоматический переключатель фаз DigiTOP PS-63A На входные зажимы устройства идет питание с трех фаз, а выходит из него только одна, имеющая максимально близкий к оптимальному показатель напряжения. При прекращении питания главной линии или резком скачке напряжения трехфазный переключатель задействует другую фазу – где показатель наиболее приближен к нормальному. По большей части прибор используют в сетях с тремя фазами, но также применяют и для генератора – в этом случае надлежит продумать форму запускающего импульса.

Выпускаются механические и автоматические устройства. Автоматический трехфазный переключатель фаз работает с опорой на микроконтроллер. Переключая конструкцию из нескольких реле, автоматический переключатель ищет среди электролиний наиболее приближенную к целесообразным показателям. Позиционные 3 фазные ручные переключатели выпускаются с разным числом позиций (от двух до четырех). Цифровой порядок переключения у них может быть разный. Один из примеров: 0-1-0-2-0-3: тут нуль обозначает выключение всех линий, а остальные цифры соответствуют фазам. Механические аппараты с большой мощностью часто применяются для реверсивных двигателей.

Параметры установки АПФ

Для моделей этих устройств характерны нижеперечисленные установочные параметры:

Предельное напряжение (верхнее и нижнее)

Показатель максимального напряжения наиболее значим, и важно правильно его подобрать, не ошибившись при настройке. Если он слишком низок, то прибор будет постоянно срабатывать, а если подобранное значение слишком велико – неизбежен перегрев внутренней проводки, что может привести к пожару.
Приоритетная фаза АПФ

Если перепады напряжения на ней отсутствуют, аппарат не будет переключаться на другие линии. При перепадах питание линии будет переключено на другой проводник, но вместе с тем аппарат продолжит контролировать приоритетную жилу. Когда разность потенциалов на ней нормализуется, нагрузка переключится обратно.
Время включения. Этим термином обозначается период задержки после исчезновения напряжения на всех токоведущих проводниках. По истечении его устройство вновь попытается включить питание.

Время возврата. Это интервал после переключения питания с приоритетной жилы на резервную, по истечении которого прибор произведет проверку основной фазы, и если ее параметры будут в норме, переключит снабжение линии электроэнергией на нее. Если приоритетный проводник не готов к подключению нагрузки, повторная проверка будет произведена через тот же временной промежуток.

Виды и типы перекидных коммутационных устройств

Основным признаком перекидных коммутаторов служит количество полюсов. Вследствие этого, каждое устройство используется с конкретным числом подключенных приборов и самих электрических сетей. Каждый из этих рубильников бывает одно-, двух- и трехполюсный, а некоторые модели представляют собой четырехполюсные конструкции.

Рубильники с одним и двумя полюсами предназначены для однофазных сетей, а все остальные устанавливаются в трехфазных сетях. Широкое распространение получили однополюсные приборы, направляющие поток электроэнергии при помощи одного модуля. Они используются для реверсивных переключений и лучше всего подходят для совместной работы с генераторами, частотой до 20 Гц.

В жилых зданиях с высоким энергопотреблением рубильник реверсивный не столь эффективен из-за ограниченной нагрузки в 200 А. Кроме того, такие устройства отличаются низким выходным напряжением, составляющим для большинства моделей всего 200 вольт.

Более подходящим вариантом для многоквартирных домов считается двухполюсный прибор или перекидной рубильник на два направления. Это устройство также работают с однофазной сетью и обладают сопротивлением порядка 60 Ом. Данный показатель в разных моделях может отличаться, поэтому каждый прибор выбирается под конкретные параметры сети.

Устройства реверсивного типа на 2 направления применяются для переключения подачи электроэнергии от генератора или общей сети и обратно. Во всех случаях задействованы разные схемы соединений, в соответствии с нагрузкой и параметрами сети, в том числе и крестообразного подключения. В эту цепочку могут быть включены приборы учета электроэнергии.

Трехходовые или 3-хполюсные рубильники предназначены в основном для промышленных электросетей

Они требуют дополнительных мер предосторожности, поэтому для их установки и подключения обязательно используются электрощиты. Приборы на три фазы отличаются высоким порогом чувствительности и применяются вместе с системами, защищающими от перегрузок

Виды

На современном рынке представлено множество моделей данного прибора. В зависимости от конструктивных особенностей их можно разделить на две группы: автоматические и ручные.

Выбирая нужный механизм, одни потребители стараются освоить новые технологии и приобрести устройства последних моделей. Другие — привыкли работать с надежными и проверенными временем устройствами.

Автоматический переключатель фаз

В случае если работающая электросеть не обеспечивает нужное питание, прибор автоматически переключает электроприборы на другую линию. При этом переключатель самопроизвольно выбирает подходящую фазу.

Автоматический тип характеризуется точностью и надежностью в использовании. Прибор имеет внутреннюю блокировку, которая исключает слипание контактных соединений.

Для того чтобы установить и настроить такой переключатель необходима предельная точность. В случае безошибочного подключения устройства переключатель будет долгое время поддерживать бесперебойное питание электрических приборов.

Ручной переключатель фаз

Прибор создан для ручного управления сетей с низким напряжением. Он способен создавать регулирующие фазы, включать и отключать трансформаторы, электродвигатели и другое электрооборудование, имеющее небольшую мощность.

Ручной тип устойчив к высоким нагрузкам и прост в эксплуатации. Данный вид обладает небольшими габаритами и стоимостью. Кроме этого прибор можно использовать как выключатель. Ручной переключатель имеет длительный срок службы.

Одновременно с этим прибор требует постоянного присутствия обслуживающего персонала. Во-первых, он должен всегда быть под контролем, а во-вторых, в случае аварии его необходимо будет переключить. Однако ручные переключатели имеют отличную производительность и хорошую переключающуюся способность.

Принцип действия

При помощи данного устройства контролируются высокие и низкие показатели напряжения. Перед использованием переключатель настраивается на нужные параметры

Необходимо заострять внимание на установку верхнего значения напряжения. Если завысить этот показатель, то может перегреться внутренняя проводка. При заниженной величине данного параметра могут быть частые срабатывания прибора

При заниженной величине данного параметра могут быть частые срабатывания прибора.

Переключатель снабжен функцией времени возврата. При этом через установленное время прибор проверяет основной источник напряжения. Если данный показатель имеет нормальное значение, то прибор возвращается в исходную позицию. Если показатель не соответствует норме, то через установленное специалистом время, прибор снова проверяет данный параметр.

Эта проверка осуществляется до тех пор, пока показатель не войдет в норму. В случае если напряжение вообще пропадает в электрической сети, включается формат время включения.

Современные модели переключателей оснащены микроконтроллером, который проводит анализ подаваемого напряжения. При этом он отображает результаты на цифровом табло и ведет управление электромагнитным реле.

Если напряжение на одной из фаз выходит из нормы, индикатор начнет мигать. Если напряжение не соответствует одновременно в трех фазах, прибор отключит нагрузку до возврата к нормальным показаниям.

Ручной вариант переключателя выполняет те же задачи, что и автоматический и представляет трехпозиционный кулачковый переключатель. При этом бывают модели двухпозиционные и четырехпозиционные, смотря какие задачи перед ним поставлены.

Механические экземпляры, имеющие небольшую мощность, предназначены для переключения линии, они не могут коммутировать нагрузку. При этом мощность линии измеряется вольтметром. Более мощные приборы способны переключать нагрузку под напряжением.

Способы применения и меры предосторожности

Ручные и автоматические переключатели несколько отличаются по своему назначению. Если в доме электроприборы защищены от сильных скачков напряжения, а исчезновение тока не приведет к серьезным последствиям, то можно смело использовать ручной ПФ.

Такое устройство намного дешевле. Оно более надежно, потому что гарантированно не сможет подключить сразу две фазы. По конструкции может быть замкнута только одна пара контактов. Видимый разрыв контактов также способствует однофазному подключению. Фиксаторы не позволят произойти самопроизвольному переключению. Может переключать довольно мощную нагрузку.

Недостатком является то, что для переключения необходим сам человек. Но хуже всего то, что нагрузка не имеет никакой защиты от перенапряжения. Даже если в доме находятся люди, они не смогут достаточно быстро обесточить дом или квартиру, а результатом может стать сгоревший электроприбор.

Автоматический переключатель полностью берет на себя контроль и решение по переключению. Человек не всегда может заметить перенапряжение, автомат же делает это молниеносно. Переключает он тоже намного быстрее человека.

К недостаткам можно отнести дороговизну. Впрочем, более серьезным недостатком является то, что во время грозы прибор может выйти из строя. Полупроводниковые детали, входящие в электронную схему, очень подвержены электромагнитному влиянию. Это может привести к нарушению работы всей конструкции.

Параметры установки АПФ

В технической документации к прибору и на его корпусе указываются два параметра – минимум и максимум напряжения, при которых возможна корректная работа сети. Особенно важен второй – при его превышении проводка перегорает, что может инициировать пожар. Если же напряжение падает слишком низко, устройство будет все время срабатывать.

Большое значение также имеют временные параметры – периоды включения и возврата. Помимо этого, монтер должен выбрать основную фазу. Ее используют по умолчанию, а если на ней возникают скачки напряжения, в дело идет резервная жила. При ее эксплуатации прибор продолжает мониторинг состояния ведущее жилы и, когда оно придет в норму, переключается на нее.

ОСОБЕННОСТИ УСТРОЙСТВ

Электрический переключатель ПЭФ-301 производит выбор оптимальной фазы в зависимости от качества напряжения в сети. Непосредственное питание от прибора осуществляется при мощности нагрузки до 3,5 кВт (16 А). Если мощность нагрузки превышает 3,5 кВт, прибор управляет катушками магнитных пускателей.

Параметры качества напряжения (минимальное и максимальное значения) задаются Пользователем. Для этого предназначены специальные регуляторы на лицевой панели корпуса.

Преимущества устройства переключения питания данного типа:

фиксированная задержка на 12 секунд во избежание ложного перехода на резервную фазу, в период понижения напряжения в сети ниже заданного минимального значения;

возможность исключения возврата к приоритетной фазе, когда прибор используется для питания малых по мощности потребителей, где не желательны частые переключения;

устройство прибора позволяет избежать межфазного замыкания из-за залипания контактов благодаря специальной схеме включения трех встроенных реле.

Электронный переключатель фаз ПЭФ-319, в отличие от предыдущей модели прибора, осуществляет питание нагрузки при мощности нагрузки до 6,6 кВт (30 А). Если мощность нагрузки превышает 6,6 кВт, прибор управляет катушками магнитных пускателей.

В целом, переключатели нагрузки схожи по рабочим параметрам.

Ключевыми особенностями прибора ПФЭ-319, являются:

возможность перехода на приоритетную фазу с резервной, после восстановления параметров приоритетной фазы, через время возврата, заданное Пользователем – от 5 до 200 с;

наличие цифрового индикатора, который отображает значение напряжения фазы от которой питается нагрузка. При отключенной нагрузке на цифровом индикаторе отображается значение напряжения фазы, наиболее близкой по напряжению к установленному диапазону напряжений;

свечение одного из зеленых светодиодов на лицевой панели прибора указывает фазу, к которой подключена нагрузка, а также мигание красного светодиода для отслеживания аварийной ситуации.

Если напряжение на всех трех фазах не соответствует заданным параметрам качества – нагрузка отключается. После восстановления параметров напряжения на одной из фаз в допустимых пределах устройство переключения фаз подключит нагрузку к этой фазе.

Производство сертифицировано по ISO 9001

Сертификацию по ISO 9001 прошли все участки производства, благодаря чему постоянно увеличивается качество выпускаемой продукции и уменьшается уровень брака.

Гарантия на всю продукцию 10 лет

На всю продукцию с момента покупки действует гарантия 10 лет.

• Компания
• Оплата и доставка
• Гарантия
• Контакты
• Документация

Сферы применения

АПФ рассчитан на питание электроприборов на 220 В. Этот прибор имеет одну выходную фазу, поэтому он непригоден для работы с трехфазными потребителями электроэнергии.

Однако это не уменьшает количество сфер, в которых используется АПФ. Среди них выделяются следующие:

• маломощные холодильники медицинских лабораторий и аптек;
• системы видеонаблюдения на охраняемых объектах;
• любая медицинская техника, поддерживающая жизнь человека;
• автоматика бытовых газовых котлов;
• системы вытяжки и вентиляции на опасных производствах.

Дополнительная информация. В момент запуска мощных электрических двигателей и блоков питания в электросети происходит кратковременная просадка напряжения. Производители переключающих устройств оснащают свои приборы фильтрами по времени, позволяющими им быть невосприимчивыми к просадкам и пусковым токам от мощного оборудования.

Реверсивный рубильник с однофазным генератором

Есть только один нюанс – это трехфазные электропотребители в доме, но они очень редко встречаются. А если брать стандартные электроплиты (варочные панели), электрокотлы, водонагреватели, то по сути они представляют собой однофазные нагрузки.

Такая схема подключения однофазного генератора позволяет не думать о том, где и какое освещение можно включать, какие розетки работают. Свет сейчас везде практически на энергосберегающих лампах, в розетки включаются телевизоры, зарядки для телефонов, планшетов, которые тоже потребляют очень мало электроэнергии. Можно включить по очереди чайник, микроволновку для подогрева воды и пищи.

При этом, конечно, нужно понимать, что при включенном генераторе не нужно включать электроплиту, духовку, гладить, стирать, т.е. включать мощные приборы.

При использовании реверсивный рубильников ABB необходимо учитывать ряд их особенностей.

Реверсивный рубильник на 40А “низкий” и им очень неудобно переключать, также это портит вид электрощита.

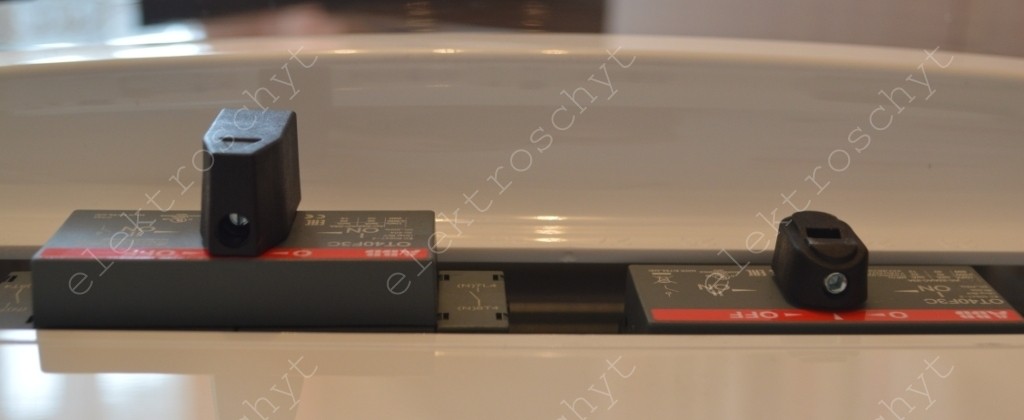

Для поднятия рубильника АВВ я использую специальные адаптеры от Шнейдер Электрик, которые помогают приподнять рубильник на дин-рейке в щите. Но иногда реверсивный рубильник может упирать в крышку электрического щита и не давать ей закрываться, поэтому тоже надо знать, где их можно использовать, а где нельзя.

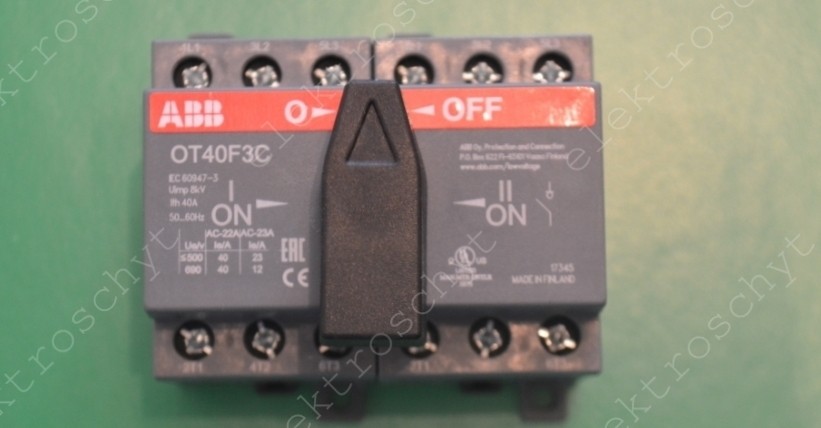

У реверсивного рубильника ABB на 40А я всегда меняю родную заводскую ручку для управления на другого, более удобного исполнения.

Родная ручка очень неудобная, и порой не то что трудно, а порой просто невозможно сделать переключения. Поэтому лучше ставить ручку управления, как на фото ниже.

Ручка бывает черным цветом (код 1SCA108319R1001) и красным цветом (код 1SCA108688R1001).

Следует отметить, что реверсивный переключатель на 63А вобще продается без ручки, ее нужно заказывать отдельно.

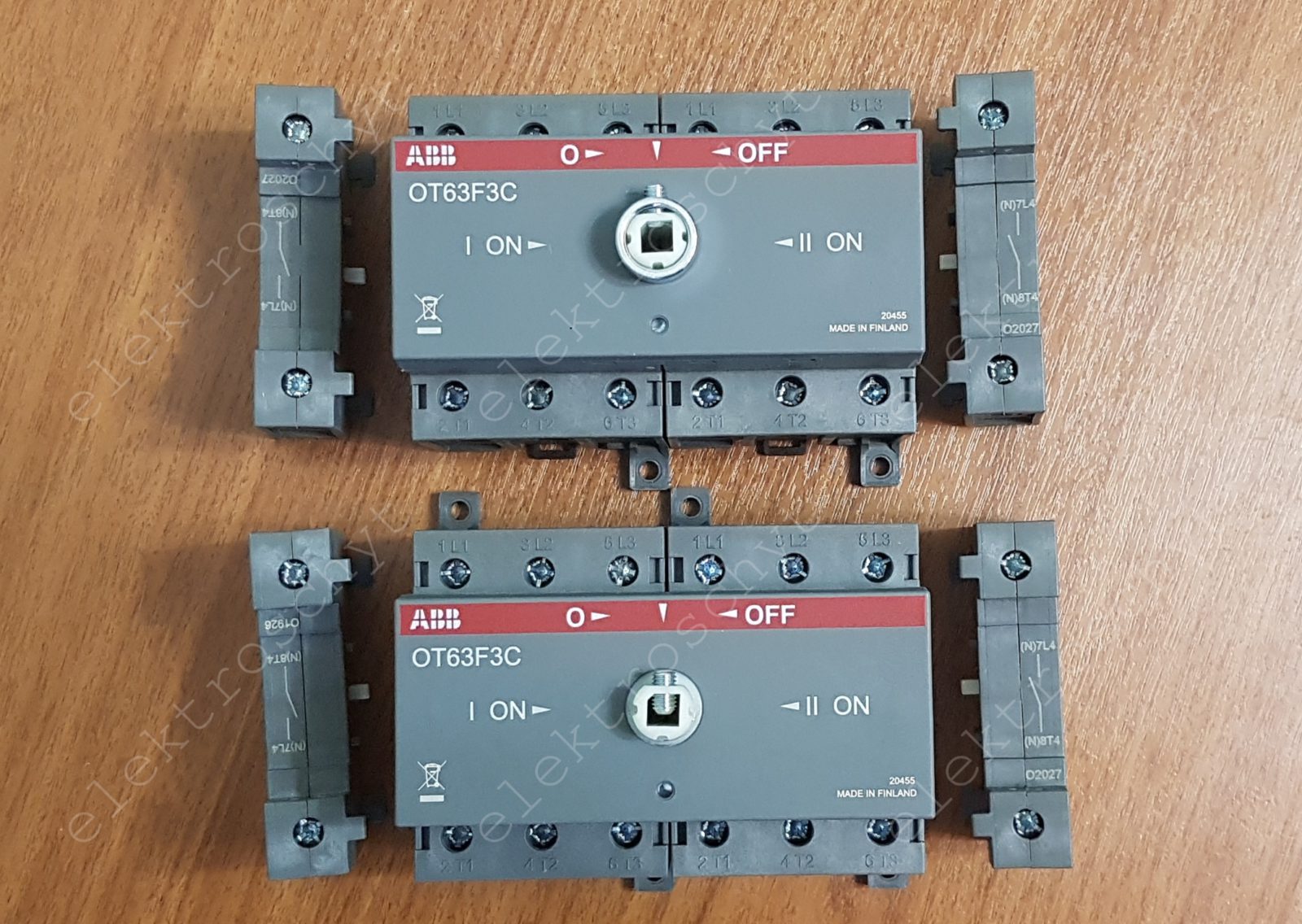

Реверсивный рубильник (переключатель) продается 6-типолюсным. Поэтому при однофазном питании одна пара контактов остается свободная, а при трехфазном – нужно ставить дополнительные модули, чтобы отключать три фазы и нейтраль.

Дополнительные полюсы для переключателя на 40А одни, а для 63А другие. Бывают левые и правые, но можно покупать только одного исполнения, подходят и направо и налево. Я покупаю в электрические щиты дополнительный полюс на 40А – 1SCA105001R1001, а на 63А – 1SCA105461R1001.

Как уже показал на схемах выше, я для надежности обязательно переключаю и фазы и нейтраль. Помимо здравого смысла, переключение нейтрали предписывается и нормативно-технической документацией.

ГОСТ Р 50571.4.44-2019 пункт 444.4.7 В системах TN переключение питания с одного источника на другой источник питания должно выполняться при помощи коммутационного устройства, переключающего одновременно линейные проводники и нейтральный проводник N, если он имеется в электроустановке.

Периодически использую реверсивный рубильник и для организации байпаса для стабилизаторов, подключенных в схему электрощита. В одном положении идет питание электросети частного дома через стабилизаторы, во втором положении – без стабилизаторов.

Т.к. в электрощитке есть и рубильник для подключения генератора, то для удобства установил ручки разным цветом. Красная для байпаса стабилизатора, а черная для генератора.

Спасибо за внимание

Схема подключения

Устройство монтируется на дин-рейку в распределительный щит. При этом перед переключателем должен быть обязательно установлен автоматический выключатель. Схема подсоединения зависит от модели и производителя и указывается в техническом паспорте.

Чтобы подключить прибор при помощи контакторов необходимо к устройству подсоединить 8 проводов. К верхним клеммам – 4 провода и к нижним – 4. Начальные три проводка осуществляют снятие данных напряжения фазных линий.

Последний провод – это работающий нейтральный проводник. Начальные нижние три провода являются сигнальными. Они управляют катушками пускателя. При появлении напряжения контакты замыкаются. Четвертый провод снизу контролирует работу контактора и защищает от короткого замыкания.

Основные функции переключателей

Основное назначение электронных переключателей фаз состоит в своевременном автоматическом перебросе питания с перегруженной линии на более свободную. Очень часто такая необходимость связана с падениями напряжения, при которых приборы и оборудование не могут нормально функционировать.

Большинство приборов, бытовой техники и других устройств обладают индивидуальными техническими характеристиками, обеспечивающими их нормальную работоспособность. Эти данные указываются в паспортах или руководствах по эксплуатации изделия. В первую очередь отображаются значения минимального и максимального напряжения, при которых устройство может нормально работать, а проводка не будет разрушаться под действием нагрузок.

Большое значение имеет борьба с перегрузками, поэтому каждый автоматический переключатель фаз настроен именно на это. Чтобы обеспечить правильную реакцию прибора, следует правильно установить время срабатывания. То есть показатели выставляются таким образом, чтобы исключить ложную тревогу.

Стандартные переключатели фаз допускают регулировку наиболее важных параметров. В первую очередь выставляются минимальный и максимальный пределы напряжения. В этом случае необходимо исключить пересечение значений верхних и нижних областей, что может привести к нестабильной работе переключателя. Рекомендуется выставлять пределы верхней и нижней границы не на глаз, а в соответствии с инструкцией и техническими характеристиками оборудования.

Важной настройкой является время возврата, в течение которого переключатель пытается вернуться в исходное положение путем перебрасывания контактов на родной источник питания. Однако это будет возможно лишь при условии возврата напряжения на данной линии в нормальное состояние

Еще одна настройка представляет собой время включения, когда задается определенный временной промежуток, по прошествии которого переключатель должен сделать попытку включения питания после его полного отсутствия. То есть, после того как питание появится хотя бы на одной линии, источник резервного питания может быть отключен.

Существуют и другие настройки, которые могут использоваться в различных комбинациях. Все зависит от конструкции, назначения и возможностей конкретного переключающего устройства.

Устройство переключателя фаз

Сразу надо отметить, что переключатель никак не влияет на качество энергии, для этой цели служат блок бесперебойного питания, генераторы, аккумуляторы и тому подобное. Сам ПФ лишь выбирает из трех фаз ту, что наиболее подходит для работы. Из этого вытекает вывод: использование переключателя возможно только при наличии минимум двух фаз. Там, где подключена только одна фаза, от установки ПФ ничего не изменится.

Переключатели можно разделить на две группы:

• ручного управления;
• автоматического управления.

Электропереключатель устанавливается после счетчика, поэтому если стоит однофазный счетчик, его придется менять на трехфазный. Потребляемая мощность не меняется, тариф остается тем же, следовательно, затраты на установку нового счетчика будут связаны только с его стоимостью и ценой установки, а также с подводом дополнительных фаз.

Использование ручного типа

В качестве ПФ ручного типа может использоваться трех- или четырехпозиционный кулачковый тумблер. Принцип действия ручного переключателя фаз сводится к поочередному включению пар контактов.

Они выпускаются двух видов:

• в корпусе;
• бескорпусные.

Переключатель состоит из вращающегося штока, на котором находится один или несколько кулачков. Для фиксации положения имеется стопор. Используется несколько пар контактов:

• подвижные;
• неподвижные.

Для возврата в исходное положение подвижные контакты имеют пружину. Сами контакты обычно покрываются слоем серебра, которое выдерживает большие температуры. Это необходимо для того, чтобы при размыкании больших токов, контакты не подгорали и не выходили из строя.

Работает выключатель следующим образом: при вращении вала кулачок через изоляционные штанги замыкает одну пару контактов. Дальнейшее вращение приводит к тому, что первая пара размыкается, а вторая замыкается. В некоторых конструкциях имеется положение, когда все контакты разомкнуты. Такое положение называется «выключено» и обозначается «0».

В других конструкциях штангу двигает не кулачок, а выемка. Позицию, при которой одна из пар контактов замкнута, обозначают цифрой 1,2 и так далее. Как правило, на выключателе показана схема контактов и последовательность их замыкания.

Автоматическое управление

Предприятия выпускают трехфазный автоматический переключатель фаз в огромном количестве

На что следует обращать внимание при покупке? В первую очередь на коммутирующий ток. Это максимальный ток, который это устройство способно разрывать. Ведь переключения происходят без снятия нагрузки

Какой ток используется в помещении, можно определить по автоматам, которые стоят перед счетчиком (если счетчик давно уже не меняли, то после него)

Ведь переключения происходят без снятия нагрузки. Какой ток используется в помещении, можно определить по автоматам, которые стоят перед счетчиком (если счетчик давно уже не меняли, то после него).

Второе, что поможет реализовать свои предпочтения в настройке, — это способ индикации. По этому признаку приборы можно разделить на:

• светодиодные;
• жидкокристаллические.

В первом случае индикация производится с помощью светодиодов, цвет свечения различный, но чаще зеленый. Устанавливаются на входе каждой фазы, тем самым показывая, какая фаза используется в настоящий момент. Жидкокристаллическое табло позволяет, кроме всего прочего, следить за фактическим напряжением.

Работает автоматический трехфазный переключатель следующим образом: все подключенные источники тока находятся под постоянным контролем, измеряется величина напряжения. Как только показания основной линии выходят за пределы установленных величин, переходит переброс нагрузки на резервную фазу.

Наблюдение за основной линией продолжается, и после того как ее показания придут в норму, происходит обратный переброс нагрузки. Для коммутации нагрузки используются магнитные пускатели, их еще называют реле переключения фаз.

Характеристики модели трехфазного автомата PL6-C10/3 и PL6-C10/5

Данные трехфазные автоматы серии PL6-C10 расчитаны на 25 А и подходят для цепей с переменным током. Регулятор в коммутаторе версии PL6-C10/3 используется одноканального типа. Выходное напряжение на контактах устройства достигает максимум 300 В, а мощность автоматов данной серии составляет 2 кВт. Проводимость резистора равняется 3 мк.

При установке важно учитывать, что конденсатор для указанной модификации применяется только с переходником. Также необходимо отметить, что этот трехфазный автомат оснащен варикапом, который установлен в нижней части конструкции

Благодаря этому устройству обеспечивается лучшая стабилизация частоты.

Характеристики модели PL6-C10/5 немного отличаются. Подключается автомат через реле с напряжением в 200 В. Расширители в аппарате используются с емкостными фильтрами. Устройство оснащено регулятором двухканального типа и лучше всего подходит для приводных механизмов с током на 3 А.

В данную модификацию включены тетроды низкоомного типа. На обкладке показатель сопротивления составляет 30 Ом. Выходное рабочее напряжение автомата не превышает 120 В

Важно учитывать, что для сетей с переменным током эта модель трехфазного автомата не подходит

Схема подключения и порядок работы

Типовая схема подключения

Самостоятельное подсоединение автомата переключения фаз рекомендуется проводить только при наличии достаточного опыта работ с электросетями, так как придется иметь дело с высоким напряжением. Некорректные операции способны вызвать межфазовое замыкание. Размещают аппарат на дин рейку внутри щитка. Обычно схема монтажа прибора описывается в прилагаемых к нему технических документах. Сначала производится подключение первичных цепей, затем – вторичных.

Когда мастер производит подключение переключателя линий электропитания в сеть, в роли питающего провода он может предпочесть любую из тройки фазовых жил. Для предотвращения заклинивания контактов реле выхода у прибора есть специальный блокиратор. Также внедрение устройства в цепь предотвращает возникновение перегрузок. Автоматические приборы оснащены опцией мониторинга контактов пускателей внешней электрической цепи.

Выбор переключателя

На рынке представлен широкий ассортимент фазных переключателей. Выбирать их следует исходя из 4 критериев:

1. Максимальный рабочий ток. От этого параметра зависит насколько мощные приборы можно подключить к выходу переключателя. Например, для обычной, не сильно нагруженной электроприборами квартиры подойдет автоматический переключатель на 16 А.
2. Функция регулировки верхнего и нижнего пределов входного напряжения. Дешевые модели не обладают данными регуляторами. В них переключение происходит при заданном производителем уровне входного напряжения. В дорогих моделях можно самостоятельно настроить, при каком вольтаже в L1 произойдет переход на L.
3. Способ индикации состояния. Простые модели переключателей оснащены несколькими светодиодами. Они способны гореть или мигать, в зависимости от состояния прибора и входного напряжения. Более профессиональные модели оснащаются семисегментными индикаторами, способными отображать величину напряжения с точностью до 1 %.
4. Функционал. Простые модели выполняют минимальный набор функций. Они просто отслеживают входные напряжения и производят соответствующие переключения. Продвинутые приборы способны на большее. В них можно настроить пороги срабатывания, время на переключение и возврат на основную фазу.

Устройство с семисегментными индикаторами

Как выбрать переключатель фаз

Мы рассмотрели, как работает переключатель фаз, теперь давайте узнаем, на что нужно смотреть при выборе автоматических моделей. Кроме силовых параметров в ПФ добавляют функции, которые упрощают процесс настройки и эксплуатации.

Первое и самое главное – это ток. Чтобы переключатель фаз подошёл к вашей системе электроснабжения, главный критерий, на который нужно смотреть при выборе – это допустимый ток. Не стоит покупать аппарат, ток которого превышает номинальный ток вводного автомата. Хотя и селективность защиты должна обеспечить безопасный режим работы, но не будет лишним привести электросеть в соответствие по допустимому току и мощности.

Второй параметр – возможность регулировки. На дешевых переключателях вообще нет возможности выставить величину минимального и максимального напряжения в электропитающей сети, при котором происходит переключение, выбор приоритетной фазы. Минимальный набор регулировок – это установка минимального напряжения, при котором могут работать приборы, максимального. В более совершенных моделях можно отрегулировать время, через которое нужно попытаться перейти на основную фазу и прочие настройки.

Третий параметр – способ отображения и индикации. В более простых моделях имеется светодиодная индикация, обычно по одному светодиоду на фазу и дополнительный индикатор «АВАРИЯ». Когда линия в норме и к ней подключена нагрузка, соответствующий светодиод горит, например, зеленым цветом, когда линия в норме, но она находится в резерве – светодиод мерцает, когда по всем линиям имеются проблемы – горит индикатор «АВАРИЯ». В более продвинутых моделях установлен семисегментный индикатор или LCD дисплей. Назначение индикаторов: отображать величину напряжения, параметры настроек, включенную и приоритетную фазу. Наименее наглядный способ индикации – отдельные светодиоды, а самый очевидный – ЖК-дисплей.

Четвертый параметр – функционал. Простейший ПФ имеет набор предустановленных параметров питающей сети, принятых за норму, и стремится придерживаться их. Но каждый электроприбор требует индивидуальный подход к питанию, обычно это 220 +/- 10% В, а в некоторых случаях допуск может быть увеличен, или наоборот – уменьшен. В более продвинутых моделях эти величины устанавливаются путем поворачивания винтов или ручек в нужное положение, согласно градуировке. Самые функциональные – это модели с дисплеем и сенсорным управлением. При этом не стоит считать, что чем проще – тем хуже, часто не стоит переплачивать деньги за функции, которые не пригодятся.

Если мощности вашего переключателя не хватает для обеспечения нужд, решить эту проблему можно тремя способами:

Купить переключатель, рассчитанный на больший ток.
Установить дополнительный переключатель в параллель первому

Внимание: модели с ручной установкой времени переключений так устанавливать категорически запрещено, чтобы из-за разброса в точности регуляторов не произошло короткого замыкания.
