Работа автоматического и ручного трехфазного переключателя фаз

Теги

Переключатель.Схема переключателя. Переключатель путать переключатель спомощью переключателей появиласькаждому переключателю необходимодвумя переключателями однойиз переключателей будетвиды переключателей. переключателя.от выключателя.с выключателем.клавиши выключатель простоот выключателя отличается выключатель отили выключатель как выключатель использовать выключатель неудобноот выключателя.или выключатель в цепи электрическогоразмыкать цепь вэлектрические цепи водна цепь разъединяетсяэлектрической цепи.одной цепи кперегорание цепи.электрической цепи.перекидных контактов создаютсяколичество контактов длявнутренними контактами илиподвижный контакт оттри контакта.

светаотличаетсястатьюотличиеуправлятьлибоисточникперекрестныеодинтрехсериясайтакомментарийобычные

Особенности подключения

Источники питания 24 и 12 Вольт

После того, как необходимый фазовый переключатель куплен, его следует подключить.

Обратите внимание! Работы по подключению и вводу в строй подобного оборудования должен выполнять специалист, имеющий опыт и разрешение для работы с электричеством и высоким напряжением. Неточности в подключении и, соответственно, некорректная эксплуатация прибора может не только вызывать замыкание между фазами, но и привести к аварийной ситуации, угрожающей здоровью и жизни человека. Сам по себе фазовый переключатель является модульным устройством, устанавливаемым на необходимом объекте в специально предназначенный щиток посредством дин-рейки

Перед переключателем необходима установка трехфазного выключателя (автоматика). Подключение вторичных цепей прямо зависит от выбранной модели переключателя и его технических параметров. Как правило, соответствующая схема указывается в сопровождающей его документации

Сам по себе фазовый переключатель является модульным устройством, устанавливаемым на необходимом объекте в специально предназначенный щиток посредством дин-рейки. Перед переключателем необходима установка трехфазного выключателя (автоматика). Подключение вторичных цепей прямо зависит от выбранной модели переключателя и его технических параметров. Как правило, соответствующая схема указывается в сопровождающей его документации.


Как функционирует переключатель фаз

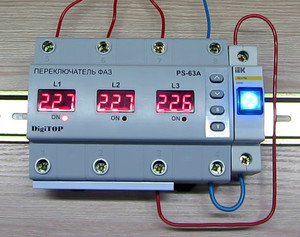

В качестве примера рассмотрим алгоритм подключения переключателя DigiTOP PS-63A, который используется для однофазной нагрузки на 220 Вт или одной фазы в трехфазной сети для промышленности и в быту. Для регулировки напряжения в приборе используется микроконтроллер. Этот элемент отражает показатели напряжения на цифровых индикаторах оборудования для каждой фазы. Выход на нагрузку идет через реле.

Переключатель работает за счет контролируемых фаз. Нажимая на кнопку, можно увидеть верхний предел напряжения, при котором срабатывают выключатели, и заведенная на прибор сеть обесточивается. Заданные значения меняются с помощью кнопок вверх и вниз. Далее при нажатии на кнопку показываются нижние параметры отключения. Для работы надо:

  • выбрать приоритетную фазу;
  • установить время для задержки первого включения (отсчет идет в секундах);
  • обозначить период задержки для возврата на требуемую фазу;
  • задать период задержки по нижнему значению.

При необходимости можно сбросить показатели до заводских путем нажатия на определенную кнопку.

Внимание! Функциональность оборудования зависит от заданных показателей для автоматического выбора фаз. Итак, фазовый переключатель – это функциональное и высокоэкономичное решение, способное действенно улучшить стабильность электропитания. Это особенно актуально для владельцев загородной недвижимости, где скачки напряжения и просто перебои с электричеством – не редкость

Это особенно актуально для владельцев загородной недвижимости, где скачки напряжения и просто перебои с электричеством – не редкость

Итак, фазовый переключатель – это функциональное и высокоэкономичное решение, способное действенно улучшить стабильность электропитания. Это особенно актуально для владельцев загородной недвижимости, где скачки напряжения и просто перебои с электричеством – не редкость.

Переключатели фаз механические в Москве

  • Автоматические электровыключатели
  • Розетки, выключатели и рамки
  • Стабилизаторы электрического напряжения
  • Электрические переключатели
  • Аксессуары для крупной бытовой техники
  • Контакторы и реле

F&F PF-431 Переключатель фаз автоматический (ЕА04.005.001)

Переключатель фаз Digitop PS-63A

РП-1-40, Реверсивный переключатель 1P

Электронный переключатель фаз ПЭФ-301

Переключатель фаз PS-40A

Автоматический переключатель фаз PF-431 с приоритетной фазой

Электронный переключатель фаз ПЭФ-319

Переключатель вольтметров 3P+N 0 — фазы пол./ N 45град. 48х48мм заднее креп. T0-2-15921/Z EATON 76829

Переключатель фаз автоматический PF-451, порог переключения: нижний 150-210В, верхний 230-260В, управление контакторами, 3х400/230+N 3х16А IP20

Переключатель кулачковый ПКП63-13/0 63А на 2 полож. откл. — вкл. 400В ИЭК BCS13-063-1

Автоматический переключатель фаз PF-451 без приоритетной фазы с выходами для подключения контакторов

F&F PF-441 Переключатель фаз автоматический (ЕА04.005.002)

Автоматический переключатель фаз PF-451 без приоритетной фазы с выходами для подключения контакторов

Реверсивные переключатель Меандр РП-4-40

Переключатель фаз DigiTOP PS-63A

Автоматический переключатель фаз PF-451-1, 63А

Автоматический переключатель фаз PF-452 с выходами для контакторов, с регулируемыми верхними (230-260) и нижними (150-210) значениями напряжения переключения, и двумя выходными фазами

Электронный переключатель фаз ПЭФ-319

Переключатель фаз PS-63A

Автоматический переключатель фаз PF-451 без приоритетной фазы с выходами для подключения контакторов

Автоматический переключатель фаз PF-431 с приоритетной фазой

Переключатель кулачковый IEK ПКП63-13/У, 63А, «откл-вкл», 3P/400В, BCS23-063-1

Автоматический переключатель фаз PF-451-1, 63А

Переключатель фаз автоматический PF-452, порог переключения: нижний 150-210В, верхний 230-270, два выхода, 3х400/230+N 6х16А IP20

Электронный переключатель фаз ПЭФ-319, 6,6 кВт (30А)

Модульный реверсивный переключатель (рубильник) РП-2-40

Автоматический переключатель фаз PF-452

РП-2-40, Реверсивный переключатель 2P

Переключатель промежуточный с механическими клемами|NT4004N -BTICINO

PFT Переключатель 3-х позиционный

Переключатель фаз PF-431 (с приоритетной фазой; монтаж на DIN-рейке 35мм 3х400/230+N 3х16А IP20) F&F EA04.005.001

Кулачковый переключатель КПУ11-10/137 (0-1-2-3-4 3р) TDM

Переключатель фаз автоматический PF-431, порог переключения нижний 190В, 3х400/230+N 3х16А IP20

Переключатель фаз DigiTOP PS-40A

Автоматический переключатель фаз PF-452 с выходами для контакторов, с регулируемыми верхними (230-260) и нижними (150-210) значениями напряжения переключения, и двумя выходными фазами

Переключатель фаз DigiTOP PS-63A

M3SS5-20B Переключатель поворотный Dуст. 22мм (только механизм), 3 положения (45°-90°-135°), с возвратом в среднее положение, длинная ручка, чёрный, лицевое кольцо — хром (пластик) ABB 1SFA611214R2006

KEAZ Индикатор фаз световой OptiDin FSL63-230A-УХЛ3

Технические характеристики переключателя фаз

Теперь более подробно разберем технические характеристики и параметры реле выбора фаз (переключателя фаз) ПФ-431. Вот они:

Технические характеристики переключателя фаз пф-431

Максимальное допустимое фазное напряжение – 400 В
. Это говорит о том, что напряжение на любом входе может повышаться с 230 до 400 В. Иначе говоря, при обрыве нуля и 100% перекосе фаз, когда вместо фазного на входе появится линейное напряжение, реле не выйдет из строя. Также это спасёт устройство при неправильном подключении, когда например на L1 будет одна фаза, а на N – другая фаза.

Напряжение питания – 3х230 В, 50 Гц
. То есть, между нейтральным (нулевым) проводом и любым фазным входным для нормальной работы должно быть 230 В.

Максимальный коммутируемый ток – 16 А АС1
. Тут имеется ввиду максимальный ток через контакты внутренних реле при чисто активной нагрузке. При реальной нагрузке, которая всегда активно-реактивная, максимальный ток должен быть меньше.

Максимальный ток катушки контактора – 3 А АС15
. Этот параметр не совсем понятен (какой контактор?), имеется ввиду тот контактор, который будет подключен для усиления (эту схему рассмотрим ниже). Также это относится к любой реактивной нагрузке (холодильник, кондиционер). При превышении этого тока переключатель фаз будет работать, но его ресурс будет уменьшен.

Порог отключения – нижний 180 В, верхний 253 В
. Эти пороги, в отличии от реле напряжения, не регулируются, и установлены на заводе. То есть, загрубить реле и подать пониженное напряжение в дом, если очень нужно, не получится. Но о байпасе ниже)

Время реакции – по нижнему порогу 1-15 с, по верхнему 0,3 с
. Нижний порог можно менять регулятором на передней панели, а верхний порог, более критичный установлен минимальным, и определяется инерционностью электрической схемы. Кстати, при использовании контактора реакция по верхнему порогу будет примерно в 2 раза дольше.

Время переключения – 0,3 с
. Это время от момента принятия решения на переключение до момента появления на выходе напряжения хорошей фазы. Минимальным это время может быть в случае, когда напряжение рабочей фазы пересекает верхний порог. Тогда придётся подождать 0,3+0,3=0,6 секунд.

Время реакции (ускоренное) при U300B – . Это время реакции при существенно быстром и значительном изменении напряжения. Это время на нижнем пороге уже не зависит от положения регулятора, на верхнем тоже уменьшено, видимо за счет программных решений.

Время восстановления – 10 с
. Это время после ускоренной реакции либо после включения питания, нужное для загрузки программы.

Гистерезис – 5 В
. Полезная штука, позволяет уменьшить количество ненужных срабатываний реле при колебаниях напряжения вблизи порогов.

Ещё скажу про коммутационную износостойкость
. Понятно, что больше всего будет переключаться первая фаза, а меньше всего – третья. Поэтому можно предположить, что первое реле первой фазы быстрее износится. Также на износ контактов реле существенно влияет значение и характер коммутируемого тока.

Схемы подключения

Перекидные рубильн ики, применяемые совместно с генераторами могут подключаться разными способами, в зависимости от типа конкретной электрической сети.

Однофазная сеть. К данной сети может подключаться лишь двухполюсный рубильн ик. Такие приборы функционируют только совместно с блоком питания с рабочим напряжением 300 вольт. Отрицательное сопротивление составляет 50 Ом. В некоторых случаях в схему добавляются электросчетчики. Для обеспечения нормального контакта следует выбирать медные перемычки. Двухполюсные рубильн ики должны устанавливаться в электрощит КК202 и других аналогичных модификаций.

Двухфазная сеть. Данная схема подключения генератора к сети дома используется вместе с приборами переходного типа с блоком питания на 200 В, который является соединяющим элементом. Эти рубильн ики в двухфазной сети применяются совместно с выключателями расширительного типа, что дает возможность их использования независимо от количества модулей. Предельное напряжение для подобных устройств находится на уровне 300 вольт, а токовая нагрузка составляет около 20 ампер. Наиболее часто преимущество отдается рубильн икам серии РР30. При наличии двух модулей они могут достигать выходного напряжения в 350 вольт. В схеме блоков управления присутствуют тиристоры. Используемые контактные системы эксплуатируются лишь в моделях закрытого типа. Для контроля над скачками электроэнергии применяются проходные конденсаторы. Необходимая частота тока поддерживается с помощью реверсивного блока.

Трехфазная сеть. Установка перекидного рубильн ика в этом случае выполняется совместно с блоками питания, у которых рабочий показатель напряжения составляет 400 вольт. В случае использования трансформатора, его конструкция должна быть импульсного типа. Для подключения устройства применяется инвертирующий вход. Подача входного тока осуществляется через специальное устройство, состоящее из проходных конденсаторов. В таких цепях используются рубильн ики с двумя модулями. Однако в некоторых случаях допускается эксплуатация одномодульных конструкций. Они отличаются минимальным пределом порогового напряжения, составляющего 350 вольт. Значение отрицательного сопротивления находится в пределах 55 Ом.

Данные устройства рекомендуется использовать совместно с блокиратором. В жилых домах должны устанавливаться специальные электрические щиты. Таким образом, перекидные рубильн ики, используемые совместно с генераторами, являются наиболее оптимальным вариантом именно для таких случаев. С помощью них осуществляется контроль над рабочими параметрами сети, предупреждаются опасные ситуации, обеспечивается защита приборов, подключенных к сети.

Монтаж двухклавишных переключателей для управления с двух мест

Последовательность действий должна быть такая:

  1. Составляется схема, без которой сложно сделать подключения.
  2. Устанавливаются распределительные коробки и подрозетники.
  3. Монтируются 2 группы освещения.
  4. Прокладываются трехжильные кабели из расчета подключения к 6 контактам каждого переключателя и к светильникам.
  5. По составленной схеме производится подключение жил кабелей в распределительной коробке, к патронам ламп и к переключателям.

Переключатель проходной двухклавишный можно заменить схемой из четырех одноклавишных. Но она будет нерациональной. Поскольку потребуется больше распределительных коробок и увеличится расход кабеля.

Устройство переключателя фаз

Сразу надо отметить, что переключатель никак не влияет на качество энергии, для этой цели служат блок бесперебойного питания, генераторы, аккумуляторы и тому подобное. Сам ПФ лишь выбирает из трех фаз ту, что наиболее подходит для работы. Из этого вытекает вывод: использование переключателя возможно только при наличии минимум двух фаз. Там, где подключена только одна фаза, от установки ПФ ничего не изменится.

Переключатели можно разделить на две группы:

  • ручного управления;
  • автоматического управления.

Электропереключатель устанавливается после счетчика, поэтому если стоит однофазный счетчик, его придется менять на трехфазный. Потребляемая мощность не меняется, тариф остается тем же, следовательно, затраты на установку нового счетчика будут связаны только с его стоимостью и ценой установки, а также с подводом дополнительных фаз.

Использование ручного типа

В качестве ПФ ручного типа может использоваться трех- или четырехпозиционный кулачковый тумблер. Принцип действия ручного переключателя фаз сводится к поочередному включению пар контактов.

Они выпускаются двух видов:

  • в корпусе;
  • бескорпусные.

Переключатель состоит из вращающегося штока, на котором находится один или несколько кулачков. Для фиксации положения имеется стопор. Используется несколько пар контактов:

  • подвижные;
  • неподвижные.

Для возврата в исходное положение подвижные контакты имеют пружину. Сами контакты обычно покрываются слоем серебра, которое выдерживает большие температуры. Это необходимо для того, чтобы при размыкании больших токов, контакты не подгорали и не выходили из строя.

Работает выключатель следующим образом: при вращении вала кулачок через изоляционные штанги замыкает одну пару контактов. Дальнейшее вращение приводит к тому, что первая пара размыкается, а вторая замыкается. В некоторых конструкциях имеется положение, когда все контакты разомкнуты. Такое положение называется «выключено» и обозначается «0».

Автоматическое управление

Предприятия выпускают трехфазный автоматический переключатель фаз в огромном количестве

На что следует обращать внимание при покупке? В первую очередь на коммутирующий ток. Это максимальный ток, который это устройство способно разрывать. Ведь переключения происходят без снятия нагрузки

Какой ток используется в помещении, можно определить по автоматам, которые стоят перед счетчиком (если счетчик давно уже не меняли, то после него)

Ведь переключения происходят без снятия нагрузки. Какой ток используется в помещении, можно определить по автоматам, которые стоят перед счетчиком (если счетчик давно уже не меняли, то после него).

Второе, что поможет реализовать свои предпочтения в настройке, — это способ индикации. По этому признаку приборы можно разделить на:

  • светодиодные;
  • жидкокристаллические.

В первом случае индикация производится с помощью светодиодов, цвет свечения различный, но чаще зеленый. Устанавливаются на входе каждой фазы, тем самым показывая, какая фаза используется в настоящий момент. Жидкокристаллическое табло позволяет, кроме всего прочего, следить за фактическим напряжением.

Работает автоматический трехфазный переключатель следующим образом: все подключенные источники тока находятся под постоянным контролем, измеряется величина напряжения. Как только показания основной линии выходят за пределы установленных величин, переходит переброс нагрузки на резервную фазу.

Параметры установки АПФ

Для моделей этих устройств характерны нижеперечисленные установочные параметры:

Предельное напряжение (верхнее и нижнее)

Показатель максимального напряжения наиболее значим, и важно правильно его подобрать, не ошибившись при настройке. Если он слишком низок, то прибор будет постоянно срабатывать, а если подобранное значение слишком велико – неизбежен перегрев внутренней проводки, что может привести к пожару

Приоритетная фаза АПФ

Если перепады напряжения на ней отсутствуют, аппарат не будет переключаться на другие линии. При перепадах питание линии будет переключено на другой проводник, но вместе с тем аппарат продолжит контролировать приоритетную жилу. Когда разность потенциалов на ней нормализуется, нагрузка переключится обратно. Время включения. Этим термином обозначается период задержки после исчезновения напряжения на всех токоведущих проводниках. По истечении его устройство вновь попытается включить питание.

Время возврата. Это интервал после переключения питания с приоритетной жилы на резервную, по истечении которого прибор произведет проверку основной фазы, и если ее параметры будут в норме, переключит снабжение линии электроэнергией на нее. Если приоритетный проводник не готов к подключению нагрузки, повторная проверка будет произведена через тот же временной промежуток.

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами. Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

  • Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
  • Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ

Обзор моделей фазных переключателей

АПФ получится найти не в каждом магазине электротоваров. Однако многие производители приборов защиты занимаются их производством. Ниже приведен краткий обзор популярных моделей.

Производитель и модель Особенности Примерная цена
Евроавтоматика PF 431 Электронный прибор с базовым набором функций. Не имеет кнопок и регулировок. Максимальный коммутируемый ток 16 А. Собственная потребляемая мощность до 1,6 Вт. В щите устанавливается на din рейку. 3 тыс. р.
Евроавтоматика PF-451 Модель оснащена 3 регуляторами: нижний и верхний пороги напряжений срабатывания, задержка отключения по нижнему порогу. Коммутируемый ток 16 А. Есть возможность использования в цепях постоянного тока 24 В с неиндуктивной нагрузкой до 16 А. 4 тыс. р.
DigiTOP PS-63A Максимальный рабочий ток достигает 63 А. Прибор оснащен тремя отдельными вольтметрами для каждой фазы. Используя DigiTOP, можно наладить работу от генератора и основной питающей сети. 4 500 р.
ABB OT40F3C Ручной 3-позиционный переключатель с крайне компактными размерами (вес 250 г). Максимальный рабочий ток 23 А. Подходит для реверсивного управления двигателем. 5 700 р.
ООО «НОВАТЕК-ЭЛЕКТРО» ПЭФ 319 АПФ оснащен светодиодами состояния фаз, вольтметром на семисегментных индикаторах и 4 регуляторами для настройки. Минимальное рабочее напряжение 120 В. Максимальный рабочий ток ПЭФ-319 составляет 16 А. Есть усиленная версия ПЭФ-319-30, рассчитанная на 30 А. 3 300 р.
ООО «НОВАТЕК-ЭЛЕКТРО» ПЭФ 301 Модель оснащена 4 регуляторами. Диапазон настройки минимального порога срабатывания: 160-210 В. Предельная токовая нагрузка до 16 А. 3 100 р.

Как выбрать переключатель фаз

Мы рассмотрели, как работает переключатель фаз, теперь давайте узнаем, на что нужно смотреть при выборе автоматических моделей. Кроме силовых параметров в ПФ добавляют функции, которые упрощают процесс настройки и эксплуатации.

Первое и самое главное – это ток. Чтобы переключатель фаз подошёл к вашей системе электроснабжения, главный критерий, на который нужно смотреть при выборе – это допустимый ток. Не стоит покупать аппарат, ток которого превышает номинальный ток вводного автомата. Хотя и селективность защиты должна обеспечить безопасный режим работы, но не будет лишним привести электросеть в соответствие по допустимому току и мощности.

Второй параметр – возможность регулировки. На дешевых переключателях вообще нет возможности выставить величину минимального и максимального напряжения в электропитающей сети, при котором происходит переключение, выбор приоритетной фазы. Минимальный набор регулировок – это установка минимального напряжения, при котором могут работать приборы, максимального. В более совершенных моделях можно отрегулировать время, через которое нужно попытаться перейти на основную фазу и прочие настройки.

Третий параметр – способ отображения и индикации. В более простых моделях имеется светодиодная индикация, обычно по одному светодиоду на фазу и дополнительный индикатор «АВАРИЯ». Когда линия в норме и к ней подключена нагрузка, соответствующий светодиод горит, например, зеленым цветом, когда линия в норме, но она находится в резерве – светодиод мерцает, когда по всем линиям имеются проблемы – горит индикатор «АВАРИЯ». В более продвинутых моделях установлен семисегментный индикатор или LCD дисплей. Назначение индикаторов: отображать величину напряжения, параметры настроек, включенную и приоритетную фазу. Наименее наглядный способ индикации – отдельные светодиоды, а самый очевидный – ЖК-дисплей.

Четвертый параметр – функционал. Простейший ПФ имеет набор предустановленных параметров питающей сети, принятых за норму, и стремится придерживаться их. Но каждый электроприбор требует индивидуальный подход к питанию, обычно это 220 +/- 10% В, а в некоторых случаях допуск может быть увеличен, или наоборот – уменьшен. В более продвинутых моделях эти величины устанавливаются путем поворачивания винтов или ручек в нужное положение, согласно градуировке. Самые функциональные – это модели с дисплеем и сенсорным управлением. При этом не стоит считать, что чем проще – тем хуже, часто не стоит переплачивать деньги за функции, которые не пригодятся.

Если мощности вашего переключателя не хватает для обеспечения нужд, решить эту проблему можно двумя способами:

Купить переключатель, рассчитанный на больший ток.
Установить электромеханический коммутатор так, чтобы к выходным клеммам переключателя фаз была подключена катушка пускателя или контактора. Таким образом, вся нагрузка ляжет на силовые контакты последнего.

КОМФОРТНАЯ ЗАЩИТА ЭЛЕКТРОПРИБОРОВ

Устройство переключения фаз в доме или на промышленном объекте – это надежная гарантия того, что «чувствительные» электроприборы, будут достойно защищены от выхода из строя, при некачественном источнике напряжения в сети.

Автоматическое устройство, подключенное к трехфазной сети, самостоятельно выберет фазу с оптимальными параметрами. При этом управление устройством, а именно выбор наиболее благоприятной фазы, происходит достаточно быстро.

ПЭФ-301, ПЭФ-319 может использоваться как переключатель резервного питания, когда происходит переход от основного питания при его некачественных параметрах на резервное питание, а также возвращение на основное питание (приоритетную фазу) при восстановлении параметров.

Основные ошибки

Существует ряд ошибок, которые допускают неопытные «электрики».

Нельзя подключать мини-электростанцию к домашней розетке, когда автоматы в щитке  ввода отключены. При редких перебоях в электроэнергии становится традицией «подкидывать» кабель бензогенератора к ближайшему разъему через штепсель. Большинство рассуждают: зачем обустраивать резервный ввод, если свет пропадает 2-3 раза за год. Русский человек живет по принципу: мужик не перекреститься пока гром не грянет. Электрики не рекомендуют даже задумываться о подключении генератора через розетку по следующим причинам:

  • В линии отсутствует отдельный автомат.
  • Розеточная группа не способна принять магистральную нагрузку.
  • Срабатывает человеческий фактор: владельцы забывают отключить вводной автомат, что приводит к перегрузкам, срабатыванию защиты.
  • Существует вероятность «встречки»: электричество начинает поступать с общей сети при работающем генераторе. Агрегат выходит из строя.
  • Не стоит пренебрегать комфортной и надежной системой эксплуатации узла. Лучше изучить схемы подключения генератора к домашней сети и подобрать оптимальный вариант. Это позволит сохранить оборудование и электросеть.

Генератор должен иметь мощность несколько раз меньше пропускной способности проводки. К примеру, значение для розетки – 3,5 кВт. В противном случае возникает перегрев, короткое замыкание и пожар. При включении автомата возобновиться питание, а резервный источник сломается.

Однако в некоторых случаях подключение генератора через розетку возможно. Если мини-станция соответствует по мощности, то ее можно подключить к распределительному щитку к контактам рубильника, но со стороны генератора. Лучшим вариантом будет, если к нему подключить сперва удлинитель, а только потом нужные приборы. Это исключит связь резервного источника с домашней сетью.

На даче и в загородном доме при постоянных отключениях основного источника резерв подключают через перекидной рубильник, системы автоматического запуска или реверсивный переключатель.

Секционированные системы АВР

Теперь о секционированных системах АВР. Характерные признаки таких систем — разделение нагрузки на две или более независимых питающих линии. В случае выхода из строя одного из вводов, его нагрузка подключается к исправному.

Такая схема более гибкая и удобна для ремонтных и профилактических работ. Так как оба ввода в работе, отпадает необходимость следить за готовностью резервной линии к принятию нагрузки. Но наличие в схеме секционного выключателя или контактора несколько усложняет ее. Несмотря на это, схема с двумя секциями в настоящее время самая распространенная в распредустройствах как низкого, так и высокого напряжения.

На схеме ниже показана основа сенкционированной АВР:

Кратко: SA1 и SA2 — автоматы, защищающие свои линии, К1-К3 — контакторы, либо выключатели с дистанционным управлением. Пока все просто, но надо обеспечить работу К1-К3 по определенному алгоритму. При кажущейся простоте, здесь много подводных камней, поэтому нет единой универсальной схемы управления, и немного позже мы рассмотрим несколько вариантов реализации двухсекционной системы автоматического включения резерва.

Ниже приведена схема АВР двухсекционной системы с минимальным количеством элементов и с простейшей логикой:

Как видим, всю логику решают два контактора. Когда напряжение присутствует на обеих вводах, каждая секция питается от своего ввода. Это нормальный режим работы. В случае пропадания напряжения на одном из вводов отключается соответствующий контактор (К1 или К2). При этом секция отключается от своего ввода (контактом К1.1 или К2.2) и подключается к другому, рабочему, вводу соответственно контактом К1.2 или К2.2. При возобновлении питания контактор срабатывает и схема возвращается в исходное состояние.

При практическом использовании данной схемы, в первую очередь, нужно учитывать, что недопустима ситуация, когда замыкающий контакт уже замкнул цепь, а размыкающий еще не разомкнул. Поэтому нужно очень внимательно подойти к выбору контакторов. Также желательно, чтобы вводы были сфазированы, чтобы, если вдруг такое произойдет (например, приварились контакты), облегчить последствия. В дальнейшем мы будем совершенствовать схему, добавим выдержки времени и различные блокировки.
