Виды соединения электрических проводов в распаечной коробке

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

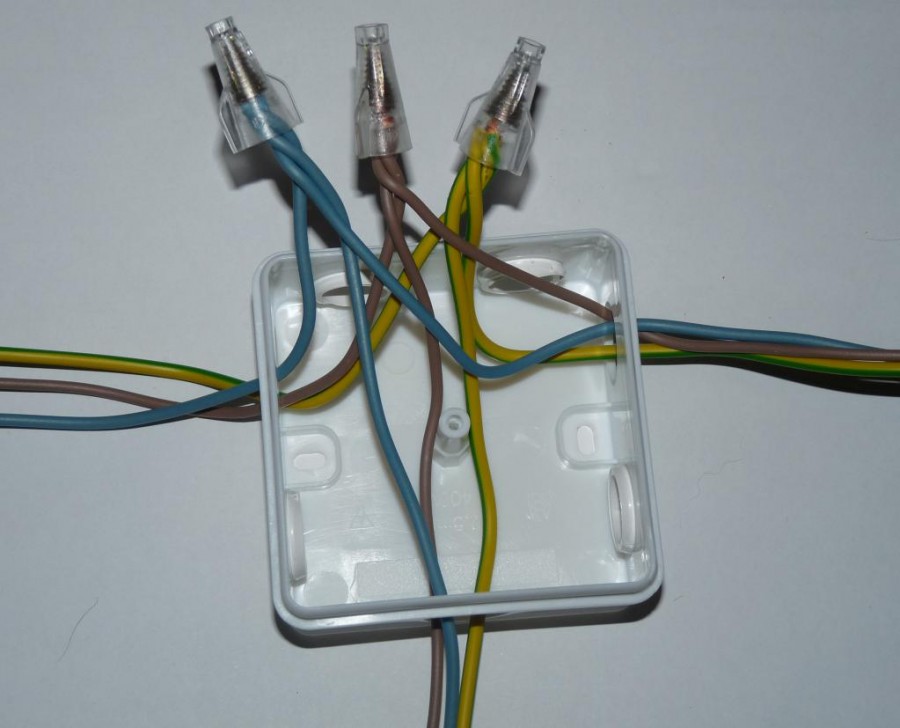

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;

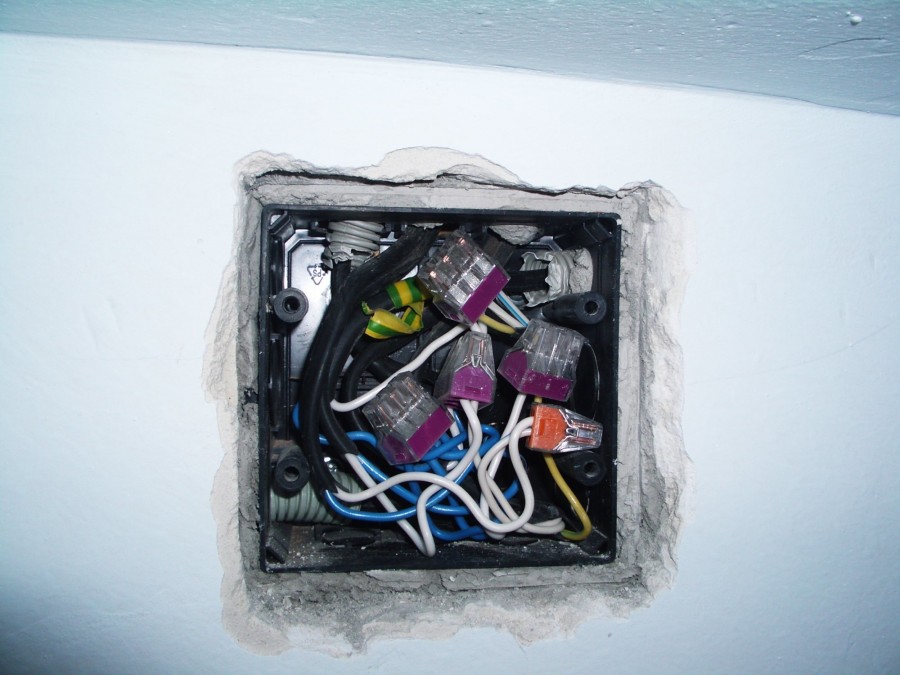

• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Соединение проводов клеммами

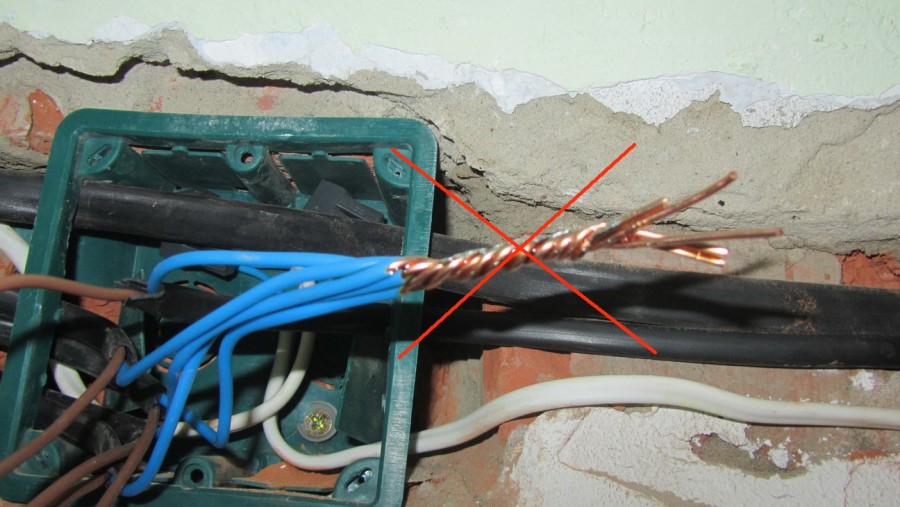

Так или иначе, а соединение проводов с помощью скруток со временем канут в лето. И их место займут те материалы и устройства, которые будут отвечать требованию современности и более профессионального подхода.

На сегодняшний день, все чаще стали использовать клеммы для подключения. Одна из приятных особенностей клемм, это быстрое соединение проводов разных металлов, что позволяет избежать прямого контакта между металлами.

Существующие требования к клеммам:

• информация о допустимом напряжении;
• информация о сечении жилы;
• повышенная термоустойчивость;
• надежная фиксация жилы провода;
• устойчивость к коррозии.

Клеммы бывают: ножевыми, пружинными и винтовыми.

Ножевые клеммы в основном применяются для заземления или зануления. Они удобны тем, что не нужен электроинструмент, можно быстро подсоединить и разъединить контакт, а это экономия времени.

Пружинные клеммы получили большую популярность. К таким клеммам можно отнести продукцию компанию WAGO. Используя клеммы WAGO вы получите: простой и быстрый монтаж, надежное присоединение жил.

Винтовые клеммы (клеммные колодки) представляют собой корпусные ячейки, в каждой из которых находится металлическая трубка с винтами.

Монтажные работы с таким видом клемм проводить не сложно, понадобиться всего лишь отвертка для того, чтобы закрутить или открутить винт, который прижимает внутри трубки оголенную жилу.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

• обеспечение пожарной безопасности;
• создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Соединение проводов с помощью сварки

Один из лучших способов соединения проводов в коробке является сварка. Как это все делается?

Для начала с концов жил снимается изоляция. Затем жилы скручивают между собой. Концы готовы к сварке.

Сварка производится специальным сварочным аппаратом напряжением 12 – 36 В. Ток сварки регулируется в зависимости от сечения и количества проводов, от 70 до 120 А и мощности аппарата достаточно 500 – 600 Вт. Воспользоваться можно так же инверторным сварочным аппаратом.

Для сварки применяю специальные графитовые для алюминия и графито-медные для меди электроды. Работу нужно производить в специальных очках для защиты глаз от электрической дуги.

Один кабель сварочного аппарата с зажимом или пассатижами присоединяют к скрутке, а второй к электродному держателю (держак). Электрод подносят к кончику скрутки и при его косании, происходит контакт и появляется дуга, с помощью которой расплавляют медные или алюминиевые жилы таким образом, чтобы появилась капелька. Этого достаточно, чтобы сделать самый надежный контакт.

Единственный недостаток такого способа является то, что при рассоединении проводов, если это потребуется, придется выкусить кончик скрутки (место сварки).

Подключение отдельных розетки и выключателя

Если предполагается частое использование розетки, ее рекомендуется установить пониже – в 30 см от пола. В таких случаях вместо слитного блока приобретают 2 отдельных устройства, т.к. минимальная высота для выключателя составляет 90 см.

Принципиальные схемы

Практикуют 2 схемы подключения раздельных электротехнических устройств:

1. Параллельную. Оба устройства запитаны от раздаточной коробки собственным проводом.
2. Последовательную. В этой схеме фазу на выключатель берут от розетки.

Электромонтаж розетки

Силовой коммутатор устанавливают в таком порядке:

1. Наносят на стене разметку, затем по ней делают штробы и глухое круглое отверстие.
2. Закладывают в борозду гофру с проводом из 3 (если в доме есть заземление) или 2 жил.
3. Заводят конец кабеля в подрозетник и помещают последний в выемку, предварительно заложив туда раствор.
4. Зачищают жилы и соединяют их с клеммами внутренней части розетки: желто-зеленую – с контактом заземления, синюю и красную – с двумя оставшимися (по ГОСТ 7396.1-89 фазу подключают справа).
5. Вскрывают распредкоробку и находят индикаторной отверткой фазу.
6. Обесточивают квартиру.
7. Устраивают расключения в распредкоробке. Соединяют красную жилу вновь проложенного провода с фазным проводником, синюю – с нулевым, желто-зеленую – с заземляющим.
8. Тестируют систему.
9. Изолируют соединения, заполняют штробу раствором и собирают розетку.

Жилы соединяют с фазным проводником.

Подключение выключателя

По методу установки это устройство не отличается от слитного блока и отдельной розетки. Подключение производят в таком порядке:

1. От фазы в распредкоробке прокладывают 1-жильный провод к входному контакту выключателя.
2. От выходной клеммы прибора тянут 1-жильный кабель к светильнику.
3. Нулевую клемму лампы соединяют 1-жильным проводом с нейтралью в распредкоробке.

Схема подключения нескольких розеток

Розетки тоже можно подключать 2 способами:

1. Параллельным. К каждой протягивают собственный кабель от раздаточной коробки.
2. Последовательным. Розетки запитывают друг от друга.

Второй вариант применяют в ситуациях, когда электроточки расположены близко. Схема позволяет уменьшить длину проводов и штроб.

При последовательном подключении в фазную и нулевую клеммы розетки вставляют по 2 проводника: первый – от распредкоробки или предыдущей электроточки, второй – ведущий к последующему коммутатору.

Схема подключения параллельного соединения розеток.

Заземление так подключать нельзя. Согласно ПУЭ, при монтаже нужно обеспечить неразрывность защитного проводника. Прокладывают цельный провод до последней розетки, затем с помощью зажимов типа «орех» или опрессовочных гильз делают ответвления от него для каждой из промежуточных.

При последовательном соединении каждая розетка испытывает нагрузку не только от включенного в нее прибора, но и от последующих электроточек. Это нужно учитывать при расчете сечения кабелей и номинального тока самих изделий.

Схема подключения блока розетка-выключатель с двумя клавишами

Устройства, которые имеют в своей конструкции более одной клавиши, отличаются процессом подключения, поскольку в них увеличено количество проводников, выполняющих соединительные функции между светильником и выключателем.

Для их успешного подключения и последующего правильного функционирования, необходимо придерживаться следующего алгоритма действий, который подойдет для устройств с двумя клавишами:

1. Для реализации схемы потребуется осуществить прокладку пяти проводников, которые будут протягиваться из распределителя к спаренной электрической системе.
2. Подключение заземления и нуля, которые выходят из распределителя, осуществляется только к розетке.
3. Внутреннее устройство коммутирующего блока подразумевает наличие особой перемычки, которая необходима для подачи фазы на выключатель.
4. Две оставшиеся свободные жилы нужно подсоединить к соответствующим контактам выключателя, поскольку именно через него фаза будет подаваться на контролируемые светильники.
5. Внутри распределителя необходимо скрутить между собой провода, предназначенные для подачи фазы через коммутатор, и свободные жилы, выходящие на патроны в светильнике.
6. Нуль и заземление светильника также скручиваются и зачищенными оголенными концами соединяются с другой скруткой, которая используется для подключения розетки.
7. В случае, если не устраивают функции, выполняемые при нажатии клавиш, то их необходимо откорректировать. Для этого будет достаточно поменять местами жилы, которые подключены к контактам выключателя.

Такие разновидности блоков наиболее часто используются для монтажа на перегородку, которая установлена между дверьми, ведущими в ванную и туалет. Иногда в конструкции устройства имеется и третья клавиша, предназначенная для управления освещением на кухне.

Процесс подключения трехклавишного устройства не будет иметь принципиальных отличий, в нем просто увеличится количество проводников.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

• для тока в 6 А используется ПВС с сечением 0,75 мм.;
• для 10 Ампер – сечение составляет 1 мм.;
• для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Проведение работ в земле и воде

Необходимость установки проводов в подземных или подводных условиях возникает довольно редко. В этих случаях нужно придерживаться определенных условий, чтобы контакт был прочным и надежным.

Прокладка проводов в воде может осуществляться с помощью специальной электроустановки — погружного насоса. Тогда концы проводников запаиваются и обрабатываются изоляцией. Сверху нужно надеть термоусадочную трубку. В случае соблюдения рекомендаций и условий эксплуатации контакт будет качественным и надежным и прослужит не один год.

Если электропровод прокладывается в земле, используется такой же способ защиты. Но если требуется сделать еще более безопасное соединение, можно прижать концы кабеля клеммной колодкой.

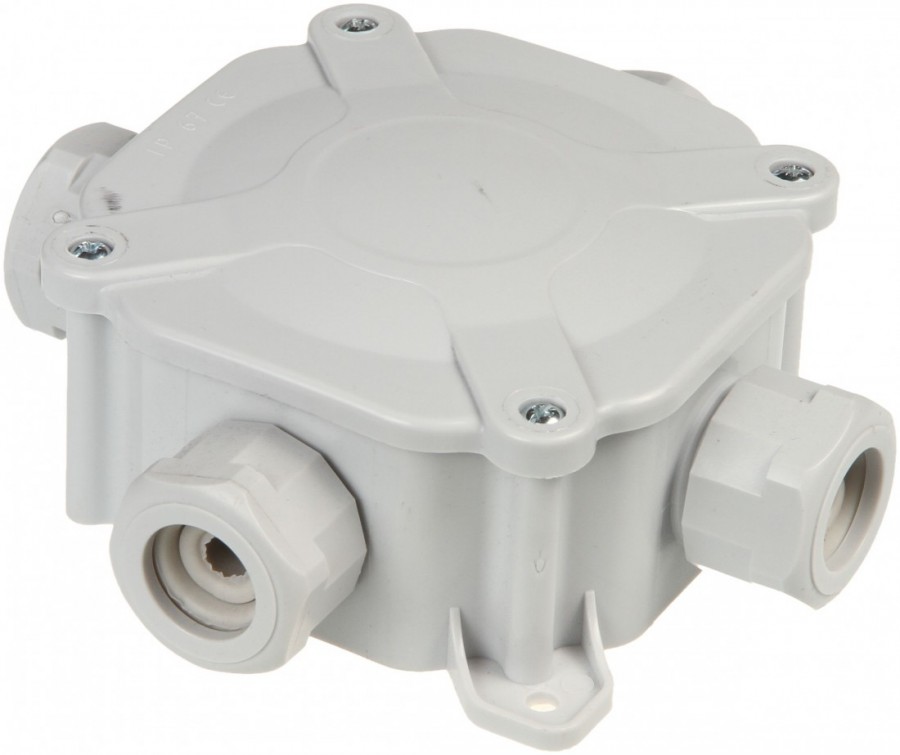

Виды распределительных коробок

Специализированные магазины предлагают покупателям защитные щиты, которые можно сгруппировать по отдельным свойствам:

• Материал изготовления (ПВХ, полистирол, металл);
• Бывают круглые, в виде прямоугольника или квадрата;
• Степень корпусной защиты: герметичные, с защитой или без нее;
• Ввод бывает разный: для кабеля, гофры или труб;
• Закрываются крышкой на винтах и контактной установки;
• Для разного вида монтажа: скрытой или открытой линии, всттраиваемые в гипсокартон.

Три группы коробок:

1. Распаячное устройство предназначается для отвода и разведения электрических проводов в квартирах и домах. Например, когда производят установку выключателя.

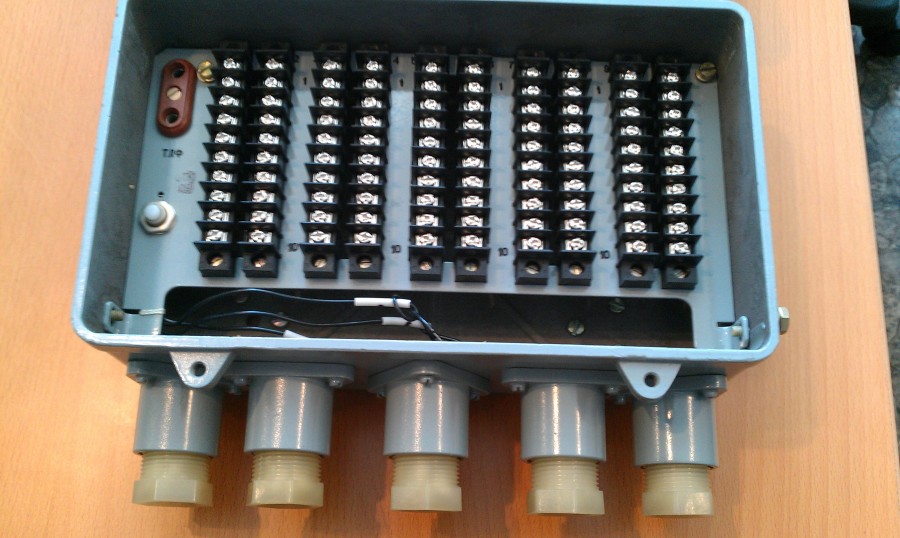

2. Распределительная коробка с клеммной колодкой используется при соединениях узлов.

Сварка

Принцип соединения проводов и кабелей сваркой, основан на сплавлении медных жил при воздействии высокой температуры от электрической дуги сварочного аппарата. При этом получается надежное соединение, при котором все жилы объединяются не межатомном уровне, соответственно и сопротивление у такого соединения рекордно низкое (не нагревается под нагрузкой).

В настоящий момент сварка считается наиболее надежным и качественным видом соединения однопроволочных медных жил проводов и кабелей, применяемых при монтаже проводки.

К главным недостаткам сварки, можно отнести необходимость наличия узкоспециализированного сварочного оборудования и навыка владения им у специалиста, выполняющего монтаж. Кроме того, производство сварочных работ требует свободного пространства в месте монтажа и самое главное, наличия электричества. Места соединений сварного соединения проводов в распределительной коробке также необходимо дополнительно изолировать.

Устройство

Если вы не знаете, как правильно соединить провода в распределительной коробке, следуйте дальнейшим инструкциям.

Перед тем, как выбрать необходимые провода, необходимо подсчитать нагрузку, которая будет на них оказываться. Если будет выбран слишком тонкий провод, он может перегреться в процессе эксплуатации.

Перед тем как помещать провода в коробку нужно их концы освободить от изоляции на 2 сантиметра, если изоляция двойная, то на 5 сантиметров. Каждый провод имеет свой цвет, в зависимости от его назначения и функции.

Для того чтобы соединить провода между собой, необходимо скрутить их вместе и обжать при помощи плоскогубцев. Изолировать оголенные области можно изолентой.

После того, как провода были установлены, проверяется качество соединения, и коробка закрывается. Такую коробку можно монтировать к стене.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Установка потолочной люстры

В старых квартирах потолочные люстры с пультом или без подключаются очень легко, в сравнении с новостройками. Обычно посредине потолка есть отверстие для крюка и около него – провода. На стене расположен двухклавишный выключатель, к которому подключено такое же количество проводов, чаще три. Если выключатель люстры одноклавишный, значит, третий провод отведен в сторону и изолирован, а у люстры будет только один режим освещения. Обычно такой способ подключения люстры на потолке бывает в квартирах старого образца во всех помещениях, кроме гостиной.

Многие люстры советского времени работали с тремя режимами освещения. Такие светильники состоят из двух электрических проводов, в каждом находится группа светильников, подключенных параллельно друг с другом. Один провод, выходящий из люстры общий для остальных. Если появляется напряжение между общим и любым другим, работают обе группы.

Коробки уравнивания потенциалов

Установка коробки уравнивания потенциалов – это один из способов защиты потребителя от возможного поражения электрическим током. Подобные устройства нашли свое применения в офисных зданиях, квартирах и частных домах.

Коробка уравнивания потенциалов

Что такое разность потенциалов?

В случае, когда величина потенциала у токоведущих предметов, находящихся в одном помещении, различна, то между ними возникает напряжение, называемое разностью потенциалов.

Данная ситуация является весьма опасной с точки зрения возможности поражения находящегося в помещении человека электрическим током. Наиболее часто такая опасность возникает в помещениях с повышенной влажностью (кухня, ванная комната, санузел, душевая).

Разность потенциалов у бытовых электроприборов возникает в следующих случаях:

• утечка тока вследствие повреждения изоляции элементов электрической сети;
• неграмотное подключение электрического оборудования;
• неисправность энергопринимающих устройств;
• возникновение статического электричества на корпусах приборов;
• появление блуждающих токов в системе заземления.

Во избежание возникновения подобных неприятных ситуаций в помещениях организуется система уравнивания потенциалов, по сути представляющая собой объединение всех металлических конструкций в единый контур.

Система уравнивания потенциалов

Система уравнивания потенциалов, или СУП, может быть как общедомовой, так и местной (дополнительной). Функция последней – уравнять потенциалы в помещении в случае нарушения целостности общедомовой системы. В ее состав в обязательном порядке входит коробка уравнивания потенциалов (КУП) с установленной внутри нее шиной дополнительного уравнивания потенциалов (ШДУП).

Шина уравнивания птенциалов

К такой коробке ШДУП подключаются все виды металлоконструкций (водопроводные, газовые, канализационные, вентиляционные, отопительные и т.п. инженерные коммуникации), а также корпуса энергопринимающих устройств.

Конструктивно коробка ШДУП представляет собой пластиковый корпус с крышкой, внутри которого на специальном кронштейне закреплена медная шина, имеющая ряд винтовых зажимов для присоединения проводов сечением от 2 до 10 кв. мм. Пластиковый корпус надежно защищает шину и ее контакты от влаги, пыли и прочих негативных воздействий.

Посредством ШДУП осуществляется соединение заземляющей шины, расположенной в распределительном щитке с заземляющими проводниками электроприборов, а также с металлическими конструкциями, на которых может возникнуть разность потенциалов.

Монтаж такой СУП является относительно простым, однако требует определенных навыков в сфере электромонтажных работ и определенной внимательности, а также аккуратности. Рациональнее всего осуществлять его до реализации отделочных работ в помещении, чтобы можно было скрыть от посторонних глаз все элементы указанной системы.

Смонтированная шина уравнивания потенциалов

Прежде всего, необходимо провести заземляющую жилу от шины заземления распредщитка к месту планируемой установки коробки уравнивания потенциалов. Далее осуществляется монтаж непосредственно самого устройства ШДУП, а на следующем этапе организации системы уравнивания потенциалов происходит подключение токоведущих проводов к металлоконструкциям.

Для его реализации применяются различные соединительные элементы: хомуты, болты, контактные лепестки и т.п. С целью достижения надежного и качественного контакта данного подключения поверхность металлоконструкции в месте соединения зачищается до блеска.

На завершающем этапе проводники от металлоконструкций и корпусов электроприборов подключаются к шине уравнивания потенциалов и осуществляется ее подсоединение к основному заземляющему проводнику, ведущему в распредщиток.

Таким образом, коробки для распределения проводов и уравнивания потенциалов отличаются друг от друга как конструктивно, так и по своему функционалу.

Тем не менее, обе они являются важными элементами системы электроснабжения, грамотная установка, сборка и эксплуатация которых позволяет обезопасить находящихся в соответствующих помещениях людей и подключенные к ней электрические приборы.

Использование СУП на примере установки в ванной:

Почему используют распределительную коробку?

Распределительная (иначе распаечная, разветвительная) коробка – это вид монтажной коробки в которой выполняется коммутация проводов, электрические соединения. Может быть круглой, прямоугольной, квадратной по форме, пластиковой, стальной, стеклопластиковой, алюминиевой по материалу.

Устройство является контейнером, назначение которого при любом способе соединения проводов в распределительной коробке, – скрыть разветвление электросети. Кроме того, он позволяет эффективно перераспределять нагрузку на сети, предотвращать в них короткие замыкания.

Существует много способов как соединить провода в распределительной коробке. Самый простой – скрутка – был раньше приоритетным. Сегодня считается опасным, ненадежным. Ему на смену пришли специальные соединительные устройства, приспособления, разработанные под различные характеристики соединяемых кабелей.
