Радиолюбительская вертикальная многодиапазонная самодельная кв антенна

Вертикальный диполь

Хорошо известно, что для работы на дальних трассах вертикальная антенна имеет преимущество, так как её диаграмма направленности в горизонтальной плоскости круговая, а главный лепесток диаграммы в вертикальной плоскости прижат к горизонту и имеет малый уровень излучения в зенит.

Однако изготовление вертикальной антенны сопряжено с решением ряда конструктивных проблем. Применение алюминиевых труб в качестве вибратора и необходимость для его эффективной работы установить в основании «вертикала» систему «радиалов» (противовесов), состоящую из большого числа проводов длиной в четверть волны. Если использовать в качестве вибратора не трубу, а провод, мачта, его поддерживающая, должна быть выполнена из диэлектрика и все оттяжки, поддерживающие диэлектрическую мачту, также диэлектрическими, либо разбиты на нерезонансные отрезки изоляторами. Всё это связано с затратами и часто невыполнимо конструктивно, например, из-за отсутствия необходимой площади для размещения антенны. Не забываем, что входное сопротивление «вертикалов» обычно ниже 50 Ом, а это ещё и потребует его согласования с фидером.

Вертикальная кв антенна своими руками

Наиболее популярны для самостоятельного изготовления такие передающие коротковолновые устройства, как вертикальные антенны.

Наиболее простую и эффективную из них делают следующим образом:

В землю вкапывают деревянный столбик высотой 2,5-3 метра;
На вкопанном столбике при помощи саморезов закрепляют распределительную коробку;

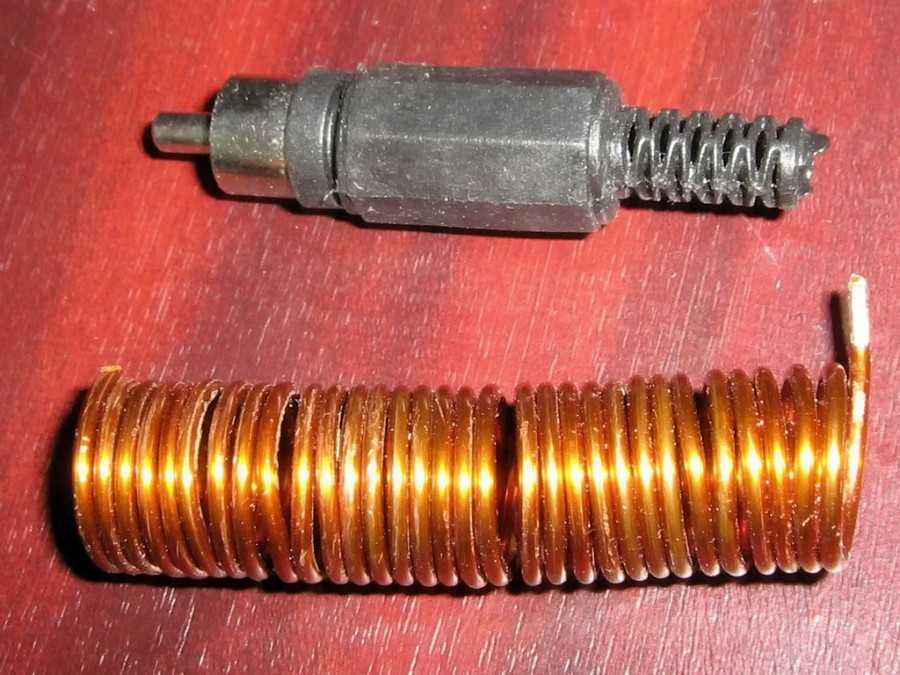

В закрепленной коробке помещают высокочастотный дроссель – катушку с намотанными на нее витками изолированного коаксиального кабеля;
К выходу дросселя подключают двухжильный многопроволочный медный кабель сечением 2 мм;
Провод продевают через пропускные кольца дешевого 6-ти метрового углепластикового удилища;
Конец провода закрепляют на вершинке удилища при помощи обычного пластикового хомута-стяжки;
Посередине удилища закрепляют круглую площадку с проволочными оттяжками;
На верхней части столба крепят 2 клипсы и один хомут-держатель (КТР) для полипропиленовых труб диаметром 32 мм;
При помощи клипс и держателя удилище с излучателем (продетым сквозь пропускные кольца проводом) закрепляется на столбе;
Оттяжками мачта с излучателем выравнивается и надежно фиксируется. Оттяжки при этом закрепляются на устойчивых, расположенных рядом столбах, деревьях, вкрученных в несущие конструкции зданий и капитальных построек крюках.

Питающий провод для кв антенн такого вида используют с волновым сопротивлением 50 Ом.

Обслуживание такого устройства сводится к периодической проверке целостности излучателя путем его прозвонки мультиметром, замене сломанных ветром колен мачты, корректировке натяжения оттяжек.

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

анкерный болт;
набор для паяния;
около 3000 мм мягкой проволоки, сделанной из меди;
чехол из пластика;
схему для усилительного устройства;
транзистор КТ368А;
провод, который будет вести в салон автомобиля;
для активного диполя — резисторы и конденсаторы.

Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

при помощи магнитов;
используя вакуумные присоски;
струбцинами;
установить место для штатной антенны;
при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

Взять проволоку и нарезать резьбу.
С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
Закрутить первую гайку.
Вставить проволоку в разъем изолятора и закрутить гайку №2.
Зафиксировать все контргайкой.
Вставить изолятор в отверстие, находящееся на корпусе транспорта.
Зачистить центральную жилу радиокабеля.
Намотать несколько витков защищенной жилы, закрепить все гайками.
Соединить экран провода с корпусом транспортного средства.
Подсоединить ко второму концу кабеля антенный разъем.
Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Спиральные антенны

Антенна 4G LTE MIMO своими руками

Классический прибор этого типа («Спираль Тесла») состоит из двух спиралей, размещенных на перекладинах, соединенных перемычкой (перекладиной).

Спираль Тесла

Питание антенны

Такое устройство подключается к приемопередатчику (приемно-передающее оборудование) толстым коаксиальным кабелем с характеристическим сопротивлением 50-75 Ом.

Сборка антенны

Небольшой прибор этого типа собирается путем наматывания двух плоских спиралей диаметром 90 см на каркас из полипропиленовой трубки, состоящий из двух крестовин и соединяющей их перекладины (перекладины) 90-92 см. В качестве материала для спиралей используется одножильный изолированный медный провод диаметром 1,5 мм.

Трансформатор

В устройстве используется воздушный трансформатор с диапазоном рабочих длин волн от 10 до 100-160 метров. Это делается путем наматывания 16 витков двойной проволоки толщиной 1,5 мм на полую раму диаметром 140 мм и диаметром 25 мм. В этом случае длина намотки провода должна составлять 95-100 мм.

Настройка антенны

Процесс настройки включает в себя следующее:

Регулировка КВС (коэффициента стоячей волны) осуществляется с помощью специального приспособления или зажимов типа «крокодил», закрепленных на спиралях вибратора и перемещаемых по ним, что приводит к изменению положения точки подачи. Значение PIC, полученное в процессе настройки на найденную частоту, должно находиться в диапазоне 1,0–1,2.
Настройка резонансной частоты производится изменением длины проводов вибратора с помощью тех же плоскогубцев, что и в предыдущем абзаце. Регулировка производится перемещением зажимов по изолированному проводу спиралей.

Усиление антенны, полоса пропускания и угол излучения

Расположите спиральную антенну передатчика горизонтально на высоте, равной 1/8 длины волны, которую она излучает.

Диполи

Самые простые и эффективные антенны – это полуволновые вибраторы, их ещё называют диполями. Запитываются они в центре: в разрыв диполей подаётся сигнал от генератора. Радиолюбительские портативные антенны могут работать как передающие, так и как приёмные. Правда, передающие антенны отличаются толстым кабелем, большими изоляторами – эти особенности позволяют им выдерживать мощность передатчиков.

КВ диполь на крыше дома

Самое опасное место у диполя – это его концы, где создаются пучности напряжения. Максимум тока у диполя получается посередине. Но это не страшно, потому что пучности тока заземляют, тем самым, защищая приемники и передатчики от грозовых разрядов и статического электричества.

Обратите внимание! При работе с мощными радиопередатчиками можно получить удар от высокочастотных токов. Но ощущения будут не такими, как от удара от розетки

Удар будет ощущаться как ожог, без тряски в мышцах. Это получается из-за того, что высокочастотный ток течёт по поверхности кожи и вглубь тела не проникает. То есть от антенны можно подгореть снаружи, но внутри остаться нетронутым.

Дипольная рация

Своими руками такую CB-антенну легко сделать. В конце концов, диполь считается очень простым в освоении и применении. Возможно создание устройства, пригодного для длительной эксплуатации без обслуживания. К тому же он может хорошо работать в не очень благоприятных условиях. Что такое диполь? Действительно, это самая простая и в то же время самая распространенная антенна, представленная в виде симметричного диполя. Самый простой вариант — это прямой провод, длина которого равна полуволне, питаемый токами высокой частоты от генератора. Проще говоря, они берут два одинаковых отрезка проволоки и последовательно растягивают их в пространстве. В центре этой конструкции подключен кабель, по которому сигнал передается от диполя к трансиверу и наоборот.

Антенна C-Bi своими руками может быть изготовлена вертикально или горизонтально. Первый вариант больше подходит для установления местной связи, а второй больше подходит для междугородной связи. Если диполь наклонен, доступны оба варианта.

FM-антенна своими руками

Приветствую читателей и подписчиков. В х и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц).

Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов.

Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат

Необходимые материалы и инструменты:

Высушенная доска, ДВП, диэлектрический материал.
Металлическая фольга.
Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
Штекер для подсоединения к радиоприёмнику.
Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала.

К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм.

Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

Сердечник из феррита от строчного трансформатора старого лампового телевизора.
Клей, липкая, изоляционная лента.
Латунная или медная фольга.
Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке.

Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна».

Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

Отрезок телевизионного кабеля от 1,5 м и более.
Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.

Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте.

Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.

Модифицированная широкополосная антенна T2FD

Предложена модификация известной многим антенны T2FD, которая позволяет перекрыть весь диапазон радиолюбительских КВ частот, совсем немного проигрывая полуволновому диполю в 160 метровом диапазоне (0,5 дБ на ближних и около 1,0 дБ на DX трассах). При точном повторении, антенна работать начинает сразу и в настройке не нуждается. Подмечена особенность антенны: не воспринимаются статические помехи, и по сравнению с классическим полуволновым диполем. В таком исполнении приём эфира получается довольно-таки комфортный. Нормально прослушиваются совсем слабые DX станции, особенно на низкочастотных диапазонах.

Длительная эксплуатация антенны (более 8 лет) позволила заслуженно отнести её к малошумящим приёмным антеннам. В остальном, по эффективности, эта антенна практически не уступает диапазонному полуволновому диполю или Inverted Vee на любом из диапазонов от 3,5 до 28 МГц.

И ещё одно наблюдение (основанное на отзывах дальних корреспондентов) — во время проведения связи отсутствуют глубокие QSB. Из произведённых 23 вариантов модификаций этой антенны, предложенный здесь, заслуживает особого внимания и может быть рекомендован для массового повторения. Все предложенные размеры антенно-фидерной системы рассчитаны и точно выверены на практике.

Полотно антенны

Размеры вибратора приведены на рисунке. Половины (обе) вибратора симметричны, лишняя длина «внутреннего угла» урезается на месте, там же крепится и небольшая площадка (обязательно изолированная) для соединения с питающей линией. Балластный резистор 240 Ом, плёночный (зелёного цвета), рассчитанный на мощность 10 Вт. Можно также использовать любое другой резистор той же мощности, главное, чтобы сопротивление было обязательно безиндукционное. Медный провод — в изоляции, сечением 2,5 мм. Распорки — деревянные рейки в разрезе с сечением 1 х 1 см с лаковым покрытием. Расстояние между отверстиями равно 87 см. На растяжки применяем капроновый шнур.

Воздушная линия питания

Для линии питания применяем медный провод ПВ-1, сечением 1мм, распорки винипластовые. Расстояние между проводниками составляет 7,5 см. Длина всей линии равно 11 метров.

Авторский вариант установки

Применяется металлическая, заземленная снизу, мачта. Мачта установлена на 5-этажном доме. Мачта — 8 метров из трубы Ø 50 мм. Концы антенны размещены в 2 м от крыши. Сердечник согласующего трансформатора (ШПТР) сделан из строчного трансформатора ТВС-90ЛЦ5. Катушки там удалены, сам же сердечник склеен клеем «Супермомент» до монолитного состояния и с тремя слоями лакоткани.

Намотка произведена в 2 провода без скрутки. Трансформатор содержит 16 витков одножильного изолированного медного провода Ø 1 мм. Трансформатор имеет квадратную (иногда прямоугольную) форму, поэтому на каждую из 4-х сторон наматывают по 4 пары витков — наилучший вариант распределения тока.

КСВ во всем диапазоне получается от 1,1 до 1,4. ШПТР помещается в хорошо пропаянный с оплёткой фидера экран из жести. С внутренней стороны к нему надёжно припаивается средний вывод обмотки трансформатора.

После сборки и установки антенна будет работать сразу и практически в любых условиях, то есть располагаясь низко над землей или над крышей дома. У неё отмечен очень низкий уровень TVI (телевизионных помех), и это дополнительно может заинтересовать радиолюбителей, работающих из сёл или дачников.

RK1AC

Антенна Loop Feed Array Yagi на диапазон 50 МГц

Антенны Yagi (Яги) с рамочным вибратором, расположенным в плоскости антенны называются LFA Yagi (Loop Feed Array Yagi) и характеризуются большим, чем у обычных Яги рабочим диапазоном частот. Одной из популярных LFA Yagi является 5-элементная конструкция Джастина Джонсона (G3KSC) на 6-метровый диапазон.

Схема антенны, расстояния между элементами и размеры элементов, показаны ниже в таблице и на чертеже.
Размеры элементов, расстояний до рефлектора и диаметров алюминиевых трубок, из которых выполнены элементы согласно таблицы: Элементы установлены на траверсе длиной около 4,3 м из квадратного алюминиевого профиля сечением 90×30 мм через изоляционные переходные планки. Вибратор питается по 50-омному коаксиальному кабелю через симметрирующий трансформатор 1:1.

Настройка антенны по минимальному КСВ в середине диапазона производится путем подбора положения торцевых П-образных частей вибратора из трубок диаметром 10 мм. Изменять положение этих вставок нужно симметрично, т.е., если правую вставку выдвинули на 1 см, то и левую нужно выдвинуть на столько же.

Антенна имеет следующие характеристики: максимальное усиление 10,41 дБ на 50,150 МГц, максимальное отношение фронт/тыл 32.79 дБ, рабочий диапазон частот 50,0-50,7 МГц по уровню КСВ=1,1

«Prakticka elektronik»

Инструкция как сделать антенну

Монтаж любой антенны горизонтального типа начинается с выбора опоры, к которой в последствии будем крепить изоляторы. Первая опора должна находиться на крыше дома, а для второй можно выбрать дерево с соответствующей высотой. Изоляторы прикрепим на стойки с помощью стальных тросов.

Принимающий элемент будущей антенны должен представлять собой цельный фрагмент из единого материала. Если целого куска проволоки нет, то можно объединить несколько элементов из единого материала посредством зачистки и пайки оловянным припоем.

Крепление для вертикального принимающего элемента антенны представляет собой стойку, которая исключает изменение положения проволоки во время сильного ветра.

Если места для размещения антенны очень мало, то конструкцию можно видоизменить: разрезаем проволоку на несколько кусков и соединяем конец каждого из них расплавленным оловом с кабелем. Место спайки необходимо надёжно изолировать. Ниже представлено фото самодельной антенны, подходящей для fm радио.

Антенны мобильных телефонов

Еще не так давно во многих моделях мобильных телефонов использовались достаточно крупные для данных устройств направленные антенны. Однако по мере развития телекоммуникационных технологий работа мобильных средств связи постепенно перешла из коротковолнового в вч диапазоны до 2500 МГц. Такая рабочая частота соответствует длине волны всего 12 см, благодаря чему для проведения эффективных сеансов связи достаточно небольшого встроенного в телефон передающего устройства.

Таким образом, правильно собранная, установленная и настроенная коротковолновая антенна – это залог устойчивой и качественной связи с живущими в самых отдаленных уголках планеты радиолюбителями. Благодаря большому разнообразию конструкций и моделей, собираемое из подручных материалов такое передающее устройство может быть установлено практически в любом доступном месте: на крыше, балконе и даже внутри жилого помещения.

Изготовление резонансной антенны рамной конструкции

Такие антенны часто используются механиками для приёма коротковолновых сигналов. Для направленного приёма сигнала антенну просто разворачивают в нужную сторону. Такие конструкции позволяют принимать радиосигналы гораздо чётче благодаря магнитным элементам.

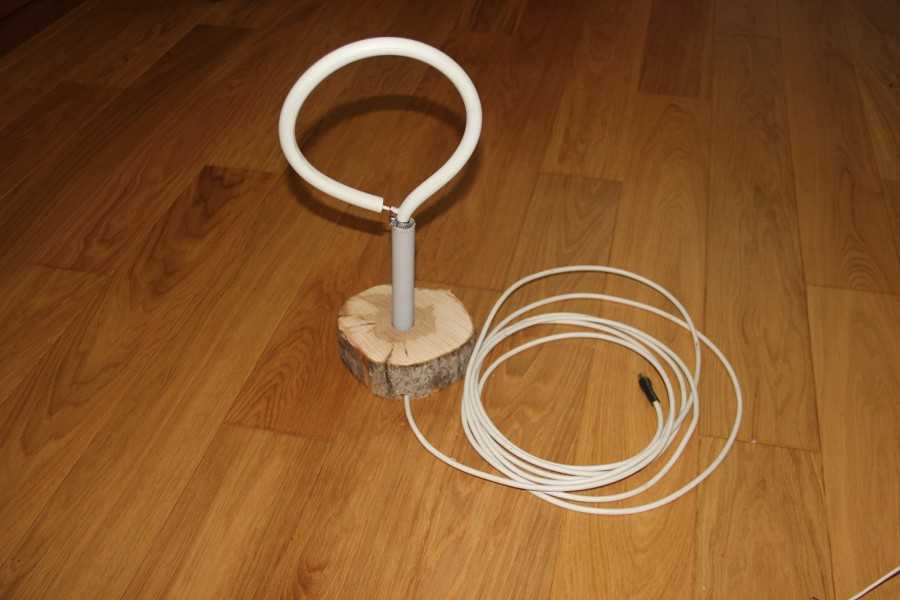

Итак, как же сделать подобную антенну для радио fm в домашних условиях? Для начала нужно найти обруч из алюминия диаметром 77 сантиметров и сечением 17 миллиметров, такой можно раздобыть в любом магазине спортивных товаров.

Последовательность сборки такой конструкции предельно проста:

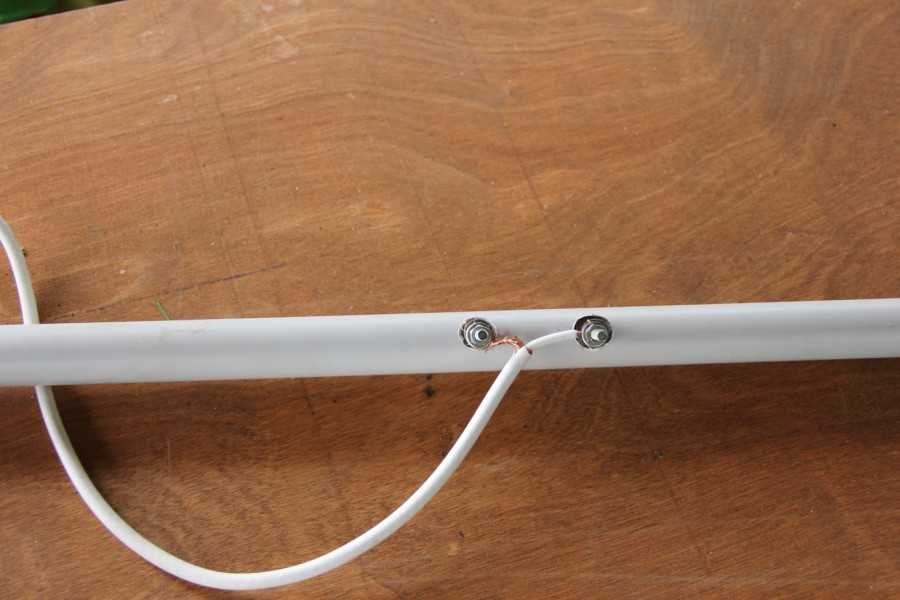

К контактам конденсатора с переменной ёмкостью припаиваем центральную жилу, обмотку и кусок коаксиального кабеля.

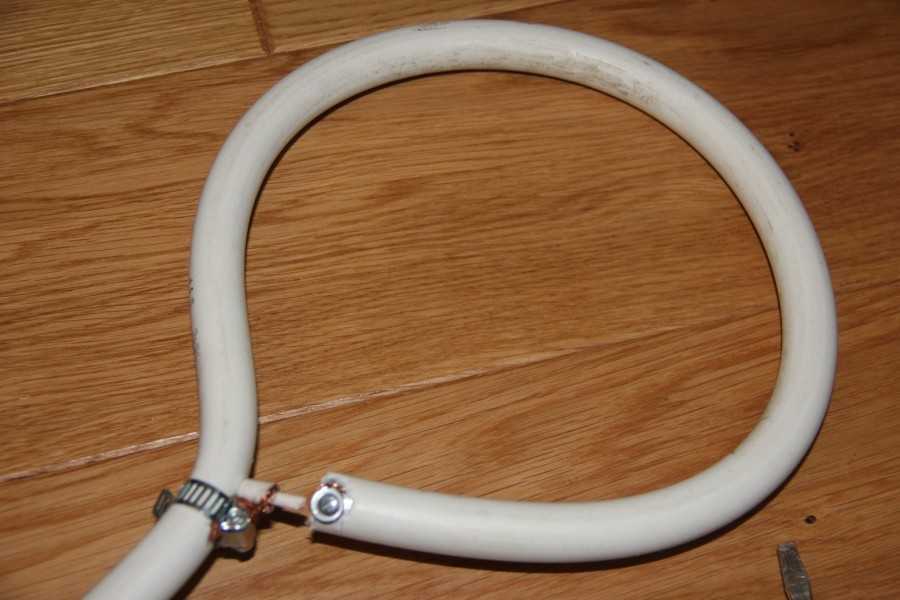

Другой конец кабеля, центральную жилу и обмотку припаиваем к алюминиевому обручу. Так же можно использовать автомобильный хомут, который необходимо предварительно зачистить в месте спаривания.
Рассчитывают размеры элементов конструкции таким образом, чтобы длина рамы, в данном случае обруча, в пять раз превышала длину петли связи.
С одного конца кабеля и с центральной жилы примерно на один сантиметр удаляем слой изоляции.
Удаляем изоляцию в середине кабеля, предварительно отменив от неё по 5 миллиметров в каждую сторону. Потом удаляем оплётка кабеля, так как вышеперечисленные действия приведут к её разрыву.
Регулируем диапазон нашего радиоприёмника таким образом, чтобы конструкция имела резонанс 5-22 МГц. При другой величине ёмкости конденсатора параметры приемно-передающего устройства допускается менять.
В зависимости от желаемого принимаемого диапазона можно изменить параметры рамы. Так, для приёма низких частот диаметр обруча выбираем в пределах одного – полутора метров, а для приёма высоких частот – 70 сантиметров.

Эти несложные правила позволят соорудить устройство, способное работать в разных диапазонах.

Модифицированная широкополосная антенна T2FD

была предложена известная многим модификация антенны T2FD, позволяющая охватить весь диапазон любительских радиочастот КВ частот, довольно сильно проигрывая полуволновому диполю в диапазоне 160 метров (0,5 дБ в ближнем и около 1,0 дБ на трактах DX).

При точном повторении антенна сразу начинает работать и не требует настройки. Отмечена особенность антенны: статических помех не воспринимается, по сравнению с классическим полуволновым диполем. В таком исполнении прием трансляции оказывается достаточно комфортным. Обычно слышны очень слабые DX-станции, особенно в низкочастотном диапазоне.

Длительная эксплуатация антенны (более 8 лет) позволила по праву отнести ее к малошумящим приемным антеннам. В остальном по эффективности эта антенна практически не уступает полуволновому или инвертированному Vee-диполю на любом из диапазонов от 3,5 до 28 МГц.

И еще одно наблюдение (по отзывам далеких корреспондентов): при общении нет глубоких QSB. Из 23 произведенных модификаций этой антенны предложенная здесь заслуживает особого внимания и может быть рекомендована для массовых повторений. Все предлагаемые размеры антенно-электросетевой системы рассчитаны и проверены с точностью на практике.

Полотно антенны

Размеры вибратора показаны на рисунке. Половинки (обе) вибратора симметричны, дополнительная длина «внутреннего угла» обрезается, а также прикрепляется небольшая платформа (всегда изолированная) для подключения к линии электропередачи. Балластный резистор 240 Ом, фольговый (зеленый), рассчитан на 10 Вт. Также можно использовать любой другой резистор такой же мощности, главное, чтобы сопротивление было безиндуктивным. Медный провод — изолированный, сечением 2,5 мм. Распорки — деревянные рейки одной секции сечением 1 х 1 см, окрашенные. Расстояние между лунками 87 см. На растяжки используем нейлоновый шнур.

Как все начиналось?

Что собой представляет Си-Би? Это обозначение используется как сокращение от английского словосочетания «гражданский диапазон». Оно принято для обозначения доступной и безлицензионной радиосвязи на коротких волнах, занимающей диапазон 27 МГЦ. В зависимости от страны, правила его использования могут регулировать работу по минимуму или вообще отсутствовать. Средства радиосвязи могут быть носимыми, возимыми или стационарными. От профессиональных станций (да и большого количества любительских) они отличаются ценой и количеством доступных функций. В самых простых версиях этого диапазона можно только принимать и передавать звуковую информацию на относительно небольшие расстояния по пересеченной и лесистой местности

Можно поработать над устранением природных помех или же уделить внимание увеличению охватываемого расстояния. Но давайте пока не будем спешить

Подключение антенны

Даже правильно рассчитанная и хорошо сделанная антенна будет работать плохо, если допустить ошибки в подключении.

Нужно соблюдать следующие условия:

Использовать экранированный кабель.
Надежно пропаивать контакты и разъемы.
Следить за плотным соединением жилы и экрана с входной группой радио.
Заземлять антенну.
При наличии помех при питании радиоприемника от сети, когда нет заземляющего провода в розетке, магнитолу или транзистор лучше соединить с землей. Для этого в большинстве аппаратов предусмотрено специальное гнездо или клемма.

Если качество приема не устраивает, а изменение расположения и направления антенны не помогает, придется ставить усилитель.

Несложная и малозатратная схема такого устройства собирается, например, на микросхеме фирмы RFMD SPF5043Z. Достоинство конструкции — плату можно сделать без химии на 2-стороннем текстолите размером 15-20 мм и разместить в экранированный корпус.

Проектируем диполь

Прежде чем мы начнем что-то делать, необходимо посчитать, что нам нужно. Следует понимать, что геометрическая длина диполя будет немного меньше рассчитанной по формуле. Почему? Это связано с процессом появления емкостного тока на концах антенны, что равносильно увеличению ее длины. Точную длину диполя (которая учитывает коэффициент укорочения) можно рассчитать по формулам, которые здесь не приводятся, поскольку для достижения этой цели можно использовать технологические средства в виде программ моделирования. Поэтому мы использовали MMANA. Таким образом, оказалось, что верхняя точка должна находиться на высоте трех метров, центр — 2,5, а нижняя — 2 м. Длина плеч 2,57 м, выбранный для создания антенны провод имеет диаметр 2 миллиметра. Эта конструкция имеет сопротивление примерно 75 Ом. Это эквивалентно КСВ = 1,5. Вы можете выбрать балансировочное устройство для питания антенны. По сути, это симметричный трансформатор. Почему так, а не, скажем, через коаксиальный кабель? Дело в том, что диполь — это симметричная антенна. И его нельзя запитать по кабелю, потому что это несимметричная линия.

Выбор первого кв трансивера

При выборе первого передающего устройства (трансивера) начинающим радиолюбителям необходимо учитывать:

Габариты и вес – радиостанция должна иметь такие размеры и вес, чтобы ее можно достаточно легко переносить в руках или походном рюкзаке.
Функционал – для начинающего радиолюбителя достаточно трансивера, имеющего небольшое количество основных настроек (резонансная частота, мощность, КСВ);
Надежность и наличие гарантии – как и любая другая аппаратура, коротковолновая радиостанция должна иметь гарантийный срок обслуживания;
Возможность программирования аппаратуры с использованием персонального компьютера.

Трансивер

Не рекомендуют начинающим радиолюбителям приобретать дорогостоящие и очень сложные в эксплуатации, обслуживании коротковолновые радиостанции. Новичку, заинтересовавшемуся радиолюбительством, будет очень тяжело разобраться в такой аппаратуре, при утрате интереса к данному делу продажа такой дорогостоящей радиостанции за ту же сумму, что она была куплена, будет очень затруднительной.

Какую антенну выбрать для коротковолнового приёма

Независимо от того, какую антенну вы выберите, лучше всего, чтобы она была внешней (на улице), наиболее высоко расположена и находилась подальше от линий электропередач и металлической крыши (для снижения помех).

Почему внешняя антенна лучше комнатной?

В современной квартире и многоквартирном доме находится множество источников электромагнитного поля, которые являются настолько сильным источником помех, что зачастую приемник принимает одни помехи. Естественно, что внешняя антенна (даже на балконе) будет меньше подвержена действию этих помех. Кроме этого, железобетонные здания экранируют радиоволны, а следовательно внутри помещения полезный сигнал будет слабее.

Всегда используйте коаксиальный кабель для связи антенны с приемником, это также снизит уровень помех.

Специфика автомобильных антенн

Четвертьволновый передатчик можно сразу выбросить — он слишком велик. В этом случае наша радиостанция CBC не подойдет по своим размерам. Но если автомобиль имеет рамную конструкцию, можно этим воспользоваться. Для настройки антенны в резонанс с необходимой частотой используется конденсатор. А как насчет длины? Одно из самых популярных решений — конструкция антенны спиральной формы. Другой не уступающий по популярности способ — сделать антенну в форме трапеции. В этом случае рекомендуется длина CB-антенны: верхний край — 56,5см, нижнее основание — 66,5см, боковые стороны — 22,5см + 45см для подключения. Как видите, внеся незначительные изменения в дизайн, мы смогли добиться того же, что требовалось раньше. Зато антенна трапециевидной формы удобно помещается в машине. В общем, для полета мысли есть очень большое пространство.

Теоретическая подготовка

Итак, для нашей самоделки выдвигается ряд требований:

Она должна хотя бы частично обеспечивать защиту от атмосферных и индустриальных помех.
Необходимо позаботится о «земле» для нормального приема сигналов.
Чтобы передавать данные на антенну, она должна быть настроена.

Если говорить о конструкции, то есть два основных варианта: горизонтальное и вертикальное исполнение. Каждый из них имеет свои особенности. Чтобы найти оптимальное решение, антенну часто размещают в положении 45 градусов. Вертикальное исполнение считается более сложным, но и лучшим. Для него требуется более высокое сопротивление, нежели для горизонтального. К тому же последний вариант более зависим от расстояния до земли – чем он дальше, тем выше сопротивление. Чтобы удовлетворить различные требования к конструкции, будет рассмотрено несколько возможных вариантов исполнения. При желании, сильно не усложняя все, их можно усовершенствовать. Итак, как сделать антенну своими руками?

Немного слов о коротковолновиках

Коротковолновик

Коротковолновики – радиолюбители, занимающиеся вещанием в коротковолновом диапазоне. Занимающиеся конструированием, изготовлением и ремонтом передающих устройств люди проводят сеансы связи из различных уголков планеты. При этом для каждого из них достижением считается самая дальняя точка, с которой был проведен сеанс радиосвязи.

На заметку. Согласно действующему законодательству РФ, для радиолюбителей-коротковолновиков доступно вещание на 10 коротковолновых диапазонах со следующей длиной волн: 2200 м, 160 м, 80 м, 40 м, 30 м, 20 м, 16 м, 15 м, 12 м, 10 м. Использование высокочастотных диапазонов запрещено.
