3g антенна для усиления приема

Установка и инструкция по использованию приложения Network Cell Info

Скачиваем приложение «Network Cell Info Lite» с Play Market — это бесплатная версия имеющая рекламу и некоторые ограничения. Ей можно пользоваться, как и платной, если «жаба душит» заплатить 120 рублей, точностью замеров она не отличается от более полной версии. В платном варианте , например, Вы сможете видеть параметры сигнала не только текущей соты, но и соседней. Это даст возможность попробовать настроить антенну на другую базовую сотовую станцию. Все отличия платной и бесплатной можно узнать в самом приложении.

В разделе датчики нас будут интересовать следующие параметры:

Band – номер полосы частот

Сотовые операторы в России осуществляют доступ в 4G сетях по нескольким частотам. Всего таких «бендов» пять:

3 в диапазоне 1800 МГц FDD

7 в диапазоне 2600 МГц FDD

20 в диапазоне 800 МГц FDD

31 в диапазоне 450 МГц FDD

38 в диапазоне 2600 МГц TDD

Поняв номер бенда, мы можем уже правильно выбрать антенну, поддерживающую ту или иную частоту.

Fc – собственно сама частота, на которой работает сота.

RSRP – уровень принимаемого сигнала с базовой станции или соты, аналог RSCP в 3G. Если уровень меньше -120 дБm, то это плохо. Но это минимум, а в принципе считается, что сигнал «хороший», если он больше примерно -90 dBm, то есть на 30 dB больше. На первых трех верхних картинках видны шкалы на подобии спидометров автомобиля: в центре — величина RSRP цифрами, эта же информация дублируется стрелкой по «дуговой» шкале цвет которой меняется от белого до зеленого. Белая и красная зоны означают, что все плохо и сигнала или нет, или он крайне слабый, желтая зона показывает средние или слабо средние показатели, зеленая — хорошие или отличные.

RSRQ (Reference Signal Received Quality) — характеристика качества принятых пилотных сигналов. Чем этот параметр меньше по абсолютной величине, тем лучше сигнал. Если, он больше -5 отлично, средний от -15 до -20

RSSNR (Reference Signal Signal To Noise Ratio) соотношение сигнал — шум. Чем меньше тем хуже. Хорошие показатели более 10 и выше.

EARFCN — абсолютный радиочастотный номер канала, собственно также показывает диапазон частоты на котором работает сота. Нужен если мы ранее не обнаружили Fc или Band. Зная EARFCN можно вычислить частоту Fc с помощью калькулятора.

Таким образом, сначала мы подбираем антенну по частоте. Лучше, если антенна будет поддерживать не один диапазон, а несколько включая 3G. Затем, по показателям уровня принимаемого сигнала, подбираем ее по коэффициенту усиления: если все плохо и RSRP приближается к 120 и менее — берем максимум (обычно это антенны 22 dB), если уровень сигнала нормальный — можно попробовать выбрать LTE антенну подешевле, с меньшими габаритами и коэффициентом усиления 18 или 15 dB.

Для достижения максимальной скорости приема передачи данных следует рассмотреть покупку более дорогой антенны с поддержкой MIMO. Такая антенна принимает и передает сигнал сразу в горизонтальной и вертикальной поляризациях или плоскостях. Упрощенно это напоминает дорогу с двусторонним потоком автомобилей. Это не удвоит скорость, но обеспечит ее увеличение до 50%

И что не менее важно: сигнал принимаемый MIMO антенной будет более стабильным

Установка 3G/4G антенны

Существует три варианта установки интернет антенны:

  • мачта на крыше;
  • стена дома;
  • отдельная вышка.

Мачта на крыши

Стойку делают из металлической трубы, предварительно обработав антикоррозионным составом или краской для наружных работ. Антенну крепят такую, чтобы её парусность не стала угрозой сноса при сильном ветре. Кабелем обвивают трубку, закрепляя его через 200-300 мм пластиковыми хомутами.

Стена дома

К бетону и кирпичу опорный кронштейн крепят дюбелями, используя перфоратор. На деревянной стене опору привинчивают шурупами или крепят сквозными шпильками.

Отдельная вышка

Поставить отдельную вышку удобно на приусадебном участке. Мачту крепят тремя, четырьмя тросовыми растяжками. В зависимости от потребности вышка может достигать в высоту 20 метров.

Дополнительная информация. Высоко выступающие опоры из металла создают угрозу поражения ударом молнии. Поэтому все эти конструкции должны быть оснащены заземлением и молниеотводами.

Подручные предметы

Самым простым вариантом для усиления сигнала будет служить обыкновенная медная проволока, которую нужно намотать на конец модема в четыре витка. Почему наматывают на конец? Потому что там находится встроенный внутренний приемник сигнала.

Такая своеобразная внешняя антенна для 3G-модема действительно увеличивает скорость и качество получаемого бинарного кода. Однако и она имеет свои минусы. Чтобы все работало как должно, необходимо тщательно подбирать количество витков, толщину проволоки и длину свободного конца. Все эти параметры для каждого модема и места разные. Так, например, бывают случаи, когда один ненужный виток может только ухудшить качество принимаемого сигнала.

Еще одно усиление 3G-модема, подсказанное народом, – применить дуршлаг или кастрюлю. Такие экспериментаторы могут создавать целые системы из кухонной посуды, различных металлических экранов и спутниковых тарелок. Уловить сигнал, используя кастрюлю, проще, чем через проволоку, но это заберет намного больше времени.

Когда может потребоваться модем с внешней антенной?

В радиофизике антенна – это усиливающий элемент, поэтому логично предположить, что ее наличие необходимо в тех случаях, когда наблюдается сильное затухание сигнала. Причинами этого явления могут быть следующие факторы:

  1. Сильное удаление приемопередающих устройств друг от друга. Примером может служить загородная зона (лесные массивы, дачи, дома, поселки, кемпинг-отели и т. д.), которой не достигает сигнал вышки сотового оператора.
  2. Характер местности. Дальность распространения радиоволн зависит от материала, из которого состоят препятствия. Так, мощность сигнала будет сильно падать при его прохождении через воду, бетон, железо, камень и дерево. Примером таких источников поглощения могут служить здания, холмы из железняка или с содержанием грунтовых вод, наличие леса или лесополос и т. д.
  3. Погодные условия. Как следует из предыдущего пункта, присутствие влаги в воздухе будет влиять на качество связи. Поэтому если уровень приема был, как говорится «на грани», во время дождя он может уменьшиться вплоть до полного исчезновения.

В таких случаях 3G/4G-модем с внешней антенной является хорошим решением, поскольку делает возможным усиление слабого сигнала и обеспечивает уверенное качество приема даже на границе зоны покрытия.

Кстати! Для соединения с антенной используется специальный коаксиальный кабель, который оснащен переходником

В каких случаях нужна антенна для модема

Антенна улучшит мобильный интернет, если на значке сигнала присутствуют два или вообще одно деление. Комплектующие внешней антенны будут улавливать сигнал там, где встроенная антенна этого сделать не может. Если сигнала вовсе нет, есть вероятность, что даже внешняя антенна окажется бессильной в вашем случае.

На многих модемах есть разъём сбоку для подключения кабеля от внешней антенны

Если проблема только в скорости — делений много, скорее всего, причина в том, что базовая станция оператора перегружена запросами от абонентов. Даже если вы установите антенну, скорость не увеличится. В этом случае рекомендуется сменить оператора или попробовать направить антенну на другую вышку компании.

Частые проблемы и пути их решения

В процессе настройки модема МТС пользователи сталкиваются с двумя основными проблемами — отсутствием доступа или низкой скоростью. Кратко рассмотрим способы решения этих проблем.

При отсутствии доступа к Сети сделайте такие шаги:

  1. Убедитесь в том, что вы находитесь в зоне покрытия 3G или 4G связи. Для этого загляните в карту МТС на офсайте оператора.
  2. Отключите и подключите модем, достав его из разъема.
  3. Закройте программу Коннект Менеджер и войдите в нее снова.
  4. Перезапустите ПК.
  5. Удалите программу Коннект Менеджер через Панель управления, а после установите его заново.
  6. Наберите службу техподдержки —

    или

    8-800-25-008-90 для получения помощь от специалистов.

В случае низкой скорости попробуйте сделать следующее:

  • Вынесите модем МТС с помощью удлинителя USB на самую высокую точку.
  • Используйте самодельную антенну и поместите в нее модем.
  • Подключите устройство к порту роутера, чтобы усилить сигнал.
  • Не запускайте одновременно браузер и торрент-программу.
  • В настройках веб-проводника уберите ненужные параметры, к примеру, JavaScript, загрузку картинок и другие.

В процессе применения модема МТС могут возникнуть и другие трудности. Так, если вдруг не работает разъем. При подозрении на качество контактов попробуйте подключить изделие к другому ПК или ноутбуку. Еще одна характерная проблема — конфликт с уже установленным ПО. Такое возможно, если на компьютере уже установлена программа от Билайна, Мегафона или другого оператора. Для решения проблемы старый софт необходимо удалить.

Дополнительные варианты усиления сигнала и рекомендации

Если данный способ вам не подошел, вы можете разобрать устройство и улучшить качество сигнала, проверив плотность крепления контактов антенны.

  • Можно сделать своими руками антенну, она улучшит характеристики телефонии и усилит сигнал ретрансляции.
  • Вы можете и установить ретранслятор. Тут понадобятся знания телефонии и физики.
  • Можно установить GSM- усилитель.

Если вы решили улучшить сигнал, вмешавшись в техническую часть, лучше обратиться к специалисту, который знает свое дело. Проводя процедуру своими руками — можно повредить важные модули смартфона и сделать только хуже.

Характеристики внешних антенн

Антенны, работающие в технологии МИМО, изготавливаются в нескольких модификациях. Общее их отличие — место применения устройства:

По конструкции антенны подразделяются:

  • на круговые;
  • на универсальные;
  • на всенаправленные;
  • на панельные;
  • на мультистандартные;
  • на направленные;
  • на секторные и др.

К ним относятся:

  1. Рабочий диапазон частот (измеряется в мегагерцах и обозначается мГц). Это определение требований к ширине полосы пропускания антенны, например 1700-2700 МГц.
  2. Усиление. Например, панельные антенны стандарта MIMO 2×2 выпускаются с показателем усиления 15-17,5 dBi.
  3. Входное сопротивление. Это отношение направления на зажимах к электричеству на входе фидера. Величину этого сопротивления нужно обязательно знать, т. к. необходимо правильно соединить антенну и кабель. Входное сопротивление антенны имеет активные и реактивные части.
  4. Стандарт передачи данных, например 2G (EDGE, GPRS на частотах GSM1800), 3G (UMTS 2100), 4G (WIMAX, LTE1800, LTE2600), WI-FI (IEEE 802.11b, g, n), LTE800, UMTS900, GSM900 и др.

Что делать, если 4G не работает

Если после активации LTE в настройках телефона вы не заметили серьезного прироста скорости, скорее всего, проблема в вашем сотовом операторе. Проверьте карту покрытия на официальном сайте — возможно, в вашем регионе этот стандарт связи пока не поддерживается. К тому же, 4G может плохо ловить на удалении от вышек. Если вы находитесь под землей или за городом, но в пределах действия карты покрытия, то связь может быть нестабильной. Тогда чаще всего происходит автоматическое переключение на 3G. Чтобы разобраться в проблеме, свяжитесь с консультантами техподдержки своего оператора. Это можно сделать по следующим телефонам:

  • МТС — 0890,, +7 495 766 01 66;
  • Теле2 — 611,;
  • Билайн — 0611,, +7;
  • Йота ;
  • Мегафон — 0500,, +7.

Важно! Перед началом разговора вас попросят назвать свои персональные данные — номер паспорта, кодовое слово или другую информацию из договора. Приготовьтесь заранее, чтобы вам не отказали в обслуживании

Также можно прийти в ближайший салон связи с паспортом и “проблемной” сим-картой.

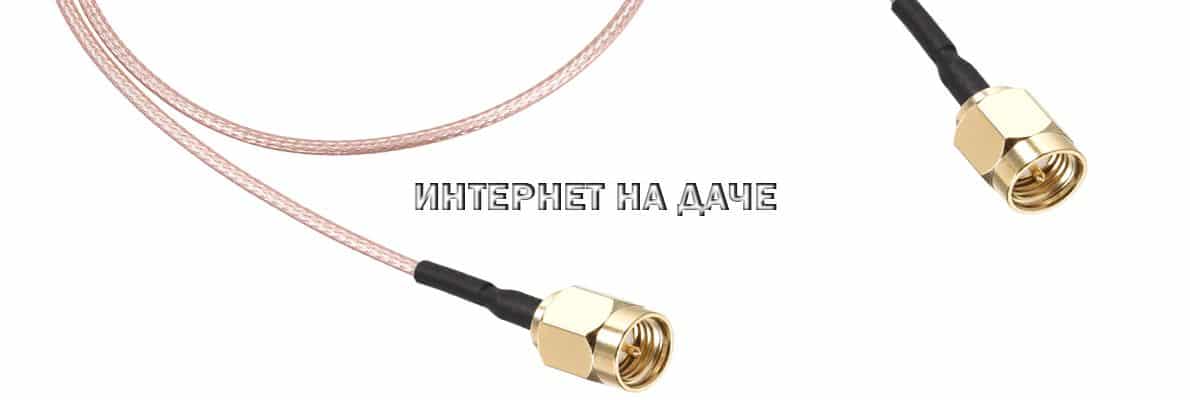

Какой кабель лучше всего подойдет для 4G антенны

Настройка панельной антенны 4G подразумевает под собой грамотный выбор кабеля. Большинство специалистов рекомендуют для этой цели использовать кабель, который обладает сопротивляемостью в 75 Ом

Но почему именно он, ведь есть аналогичный кабель с сопротивлением в 50 Ом? Чтобы ответить на этот вопрос, необходимо обратить внимание на физику и метод работы этого кабеля

Если не слишком углубляться в физику, принцип работы кабеля для выхода в интернет выглядит следующим образом: во время прохождения высокочастотных сигналов через коаксиальный кабель происходит вытеснение тока из-за воздействия магнитного поля с высокой частотой. Из-за этого ток не может равномерно распределиться по делениям в центральной жиле и проходит по пути наименьшего сопротивления, используя тонкий поверхностный слой. Именно поэтому данное явление принято называть поверхностным эффектом. Размеры этого слоя напрямую зависят от частоты магнитных полей, при увеличении которых толщина поверхностного слоя падает. Благодаря этому фактору нивелируется разница между применением кабелей с медными жилами и стальными проводниками, которые покрываются слоем меди.

Изготовление антенны из жестяной банки

Плюс этой самодельной антенны — доступность. В каждом доме можно найти свободную жестяную банку — будь то от кофе или газированных напитков. Лучше, чтобы она была цилиндрической — без углов. Банка будет неким «слуховым аппартом» для волн. Они будут доходить до дна и отражаться от него. В итоге в банке будет образовываться стоячая волна.

Что нужно сделать с банкой, чтобы из неё получилась антенна:

  1. Рассмотрим самый простой вариант — без использования проводов. Нужна только банка и модем. Снимаем крышку с банки. В стенке ближе ко дну делаем отверстие, чтобы в него поместился модем.
  2. Размещаем модем в отверстии, чтобы задняя часть со встроенной антенной оказалась в банке.
  3. Берём USB-удлинитель и через него подключаем модем к компьютеру. Модем с банкой ставим на подоконник или ближе к окну. Смотрим на количество делений и регулируем положение банки с модемом, чтобы максимально усилить сигнал.

Вставьте модем в отверстие

Минус способа в том, что он подойдёт не для всех случаев, например, если вы живете на первом или втором этаже и ваш дом располагается далеко от вышки. Она может вам помочь, если проблемы с сигналом не слишком серьёзные. Таким образом, антенна простая в изготовлении, но не настолько эффективная, как, например, антенна Харченко.

Более сложная вариация баночной антенны — с металлическим коннектором внутри и проводом, который тянется от него:

  1. В банке необходимо просверлить отверстие для коннектора. Лучше использовать коннектор с гайкой.
  2. К коннектору нужно припаять штырь из куска медного провода, коннектор завинчивается в банку (надо проследить, чтобы у него был электрический контакт с внутренней стороной банки, т. к. иногда она бывает лакирована).
  3. После этого останется только сделать шнур для подсоединения антенны к модему.

Баночную антенну можно сделать с кабелем

Программы для компьютера

Чтобы проверить уровень сигнала 3G/4G на компьютере, надо воспользоваться следующими приложениями:

  • My Huawei Terminal;
  • HLS;
  • MDMA;
  • WlanExprtUMTS.

Устанавливают новую программу после удаления старого приложения 3G. Затем узнают номер СОМ порта модема. Его находят через ПУСК – Компьютер – Свойства – Диспетчер устройств – № СОМ порта. После того поворотом антенны добиваются наилучшего приёма сигнала. Запускают программу, вносят № порта, включают функцию «Коннект». На мониторе отобразятся состояние сети и уровень сигнала.

Каждая из программ обладает своими недостатками и достоинствами. Потребитель выбирает наиболее приемлемый для него вариант.

4G на сегодня является актуальным стандартом интернет-связи. Однако на горизонте технического прогресса появилась перспектива внедрения более мощного стандарта – 5G. Его разработчики заявляют скорость будущей передачи сигнала в 10 раз быстрее – 10 Гбит/сек.

Крепление и настройка

Как усилить сигнал модема Yota 4G LTE своими руками

Обратите внимание! Перед установкой активной 3G антенны необходимо определить направление, куда следует нацеливать антенну. Если недалеко от дома видна сотовая вышка, это не значит, что ее нужно направлять именно в эту сторону. Эта вышка может оказаться не того оператора, и тогда сигнал будет низкий

Выбирать направление нужно исходя из уровня сигнала. Чтобы это сделать, нужно подключить антенный усилитель 3G к модему, модем к ноутбуку, и начинать поворачивать антенну на 10-15 градусов. Таким образом можно определить то положение, при котором сигнал будет наилучший. Надо его запомнить и устанавливать антенну именно в эту сторону

Эта вышка может оказаться не того оператора, и тогда сигнал будет низкий. Выбирать направление нужно исходя из уровня сигнала. Чтобы это сделать, нужно подключить антенный усилитель 3G к модему, модем к ноутбуку, и начинать поворачивать антенну на 10-15 градусов. Таким образом можно определить то положение, при котором сигнал будет наилучший. Надо его запомнить и устанавливать антенну именно в эту сторону

Если недалеко от дома видна сотовая вышка, это не значит, что ее нужно направлять именно в эту сторону. Эта вышка может оказаться не того оператора, и тогда сигнал будет низкий. Выбирать направление нужно исходя из уровня сигнала. Чтобы это сделать, нужно подключить антенный усилитель 3G к модему, модем к ноутбуку, и начинать поворачивать антенну на 10-15 градусов. Таким образом можно определить то положение, при котором сигнал будет наилучший. Надо его запомнить и устанавливать антенну именно в эту сторону.

Механизм подключения внешних антенн к модему

При помощи чего можно установить усилитель 3G сети? При выборе способа крепления наибольшей популярностью пользуются два метода:

На мачту. Такой способ подойдет тем, у кого уже установлена мачта для приема ТВ-сигнала, на нее же можно закрепить и 3G-антенну. Если с уровнем связи совсем плохо, тогда тоже потребуется мачта, чтобы устройство располагалась выше уровня крыши дома.

На настенный кронштейн. Этот способ более предпочтителен, если у пользователя мобильного интернета два или больше этажей в доме. Нужно найти точку на стене с максимально возможной высотой и закрепить на ней кронштейн. Можно применить кронштейн для крепления спутниковых тарелок.

Самостоятельная установка 3G CDMA антенны Интертелеком

Берем отвертку, нож, антенну, кабель и идем туда, где мы будем ставить нашу антенну. Как я уже писал, я установил на чердаке. Эти антенны вроде как рассчитаны для установки под открытым небом. Но вы сами понимаете, что так она выйдет из строя намного быстрее. Да и еще будет торчать на глазах. А установка на чердаке у меня не вызвала никаких проблем. Я имею введу, что скорость и сигнал не ниже. Так зачем устанавливать ее под дождем, солнцем и ветрами.

Откручиваем пластмассовую крышку на антенне, зачищаем один конец кабеля, вставляем его в антенну и зажимаем. Главное, внимательно смотрите, что бы центральный проводник не торкался до экрана. Должно получится примерно так:

Закручиваем крышку на самой антенне и фиксируем ее примерно в том положении, в котором она у вас будет висеть. Пока ее сильно не закрепляйте. Если вы знаете в каком примерно направлении находится базовая станция вашего оператора (в моем случае Интертелеком), то установите антенну в этом направлении. Если вы устанавливаете ее в селе, то пробуйте установить в направлении районного центра, или ближайшего большого города. Скорее всего, базовая станция где-то там.

Примерно зафиксировали антенну, и прокладываем кабель к модему. Как это сделать, нужно уже смотреть по ситуации. Как правило, выпускают кабель на двор и прокладывают его через окно. Я поступил иначе: у меня на веранде потолок из вагонки, и я сделал небольшое отверстие в углу, через которое и проложил кабель.

Значит прокладываем кабель к модему. Зачищаем второй конец кабеля и накручиваем на него коннектор, о котором я писал выше. Выглядит это примерно вот так:

У меня сам коннектор немного больше самого кабеля (он от телевизионного кабеля, а тот более толстый), но ничего, все работает, нужно будет поменять. Дальше берем наш переходник от модема и прикручиваем его к коннектору:

Дальше переходник подключаем к модему а модем к компьютеру.

Вот и все, установка антенны закончена. Подключайтесь к интернету и можете проверять скорость. Вы наверное спросили бы, почему мы хорошенько не зафиксировали антенну. Да, я помню, мы еще попробуем ее настроить.

Настройка 3G CDMA антенны на максимальный прием и скорость

Антенну то мы установили, но что если она ничего не дала в плане улучшения сигнала, или может сигнал вообще пропал, если мы где-то плохо зачистили кабель. Я советую обязательно провести еще настройку антенны. Возможно, ее нужно повернуть в другую сторону, или поднять повыше.

Сделать это совсем не сложно, я подробно об этом писал в стать о настройке модема (антенны) по программе AxesstelPst EvDO BSNL. Устанавливаем программу, настраиваем и смотрим какой у нас сигнал. Можете отключить антенну от модема и посмотреть как поменяются параметры в программе AxesstelPst EvDO BSNL. У меня вот такие параметры:

Напомню: параметр DRC Requested должен быть как-можно выше, и стабильнее. В идеале — 3.072 Mbps. А параметры RX1, RX2 и Ec/Io должны быть как можно ниже. Чем они ниже, тем лучше. Цифры, которые вы видите у меня, это примерно достаточный уровень сети.

Что бы настроить установленную нами антенну, скорее всего понадобиться два человека: одному нужно следить за показателями в программе AxesstelPst EvDO BSNL, а другому перемещать антенну. Постарайтесь найти максимальный уровень сигнала. Когда такой будет найден, надежно зафиксируйте антенну.

На этом установку и настройку можно считать законченной. Думаю, что у вас все получилось.

Какой прирост в скорости работы интернета может дать антенна?

Еще в начале статьи я писал, что покажу скриншоты проверки скорости интернета Интертелеком до установки антенны и после. Хотя, у меня не максимальный уровень сигнала, он у меня достаточный. Нужно наверное устанавливать более мощную антенну. 14db для меня маловато.

Скорость без антенны (модем под потолком):

Скорость с установленной антенной:

Вот такие результаты. Вроде бы неплохо, но можно добиться лучших результатов, нужна более мощная антенна.

Друзья, еще один очень важный совет. Вы когда подключите к модему антенну (переходник), этот самый переходник лучше всего примотать к модему изолентой, или скотчем. Дело в том, что сам разъем под антенну на модеме очень нежный, и очень легко ломается. Я уже на одном модеме (Huawei EC 306) сломал. Пришлось самому разбирать и паять. А если примотать кабель переходника к корпусу модема, то сам разъем не будет все время двигаться, и не обломается. Мне это сразу советовали в магазине в офисе Интертелеком. Я почему-то не послушал.

104

Сергей

Настройка интернета 3G/4G

Тестирование операторов

Усилитель сигнала телевизионной антенны

При выборе оператора всегда останавливаются на том поставщике мобильного интернета, у которого самая большая скорость передачи сигнала.

Опираться на необоснованные высказывания в сети о каком-то преимуществе того или иного мобильного оператора не стоит. Протестировать их в зоне доступа вполне можно самостоятельно. Для этого нужно иметь универсальный прошитый модем и сим карты разных операторов. Модем и карты можно попросить на время у друзей и знакомых.

Тестирование займёт не больше 40 минут. Делают это так:

  1. Антенну разворачивают на 3600.
  2. Поворачивая каждый раз отражатель на 10-150, в модем вставляют поочередно сим карты.
  3. В процессе тестирования фиксируют каждый замер скорости передачи данных.
  4. Останавливаются на самом скоростном варианте.

Настройка оборудования ADSL на максимальное быстродействие:

Что представляет собой линия АДСЛ? Это два модема, соединённые между собой телефонной линией. Один стоит у абонента, другой — на стороне провайдера. Когда Вы дома включаете модем — он согласует параметры сигнала и скорость со станционным собратом. Эта процедура называется HandShake (англ.,рукопожатие). После чего линк поднимается на лучших значениях из полученных.

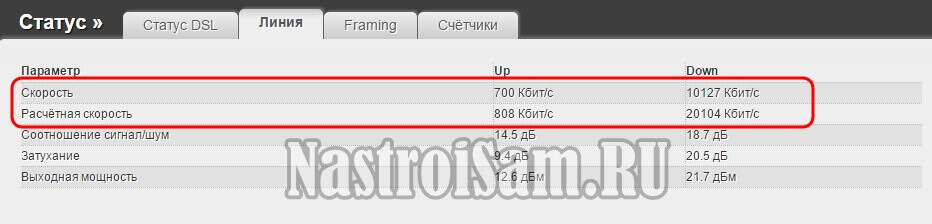

Текущую скорость ADSL соединения Вы можете посмотреть в веб-интерфейсе своего модема на страничке статуса.  К пример, так она выглядит на D-Link DSL-2640U:

На некоторых моделях модемов есть возможность просмотра более расширенной информации:

Тут немалую роль играет конфигурация устройство с обоих концов линии

Обратите внимание на параметр «Расчётная скорость», она значительно больше скорости соединения. Это значит, что у линии ещё есть определённый ресурс, который можно использовать

Конечно не факт, что Вы сможете достигнуть тех значений, что рассчитал модем, но половину от этой разницы выжать вполне реально.

Сделать это можно только в том случае, если правильно сконфигурировано оборудование. Со стороны абонентского устройства, доступных настроек очень мало:

Фактически Вы можете только изменить используемую модуляцию  — например оставить только ADSL 2+. Если Вам нужна большая скорость отдачи — поставьте так же галку на AnnexM. Но опять же эти модуляции должны быть включены и на станционном модеме, в противном случае согласование не пройдёт, линк не поднимется, а значит и толку от этих действий не будет никакого. Поэтому надо созвониться с технической поддержкой своего оператора связи и пообщаться с ними. Причём сначала придётся пройти «фильтр» первой линии и любыми судьбами связаться с инженерами, которые непосредственно занимаются станционным оборудованием и выставляют на портах скоростные профили.

Если Вы сможете найти общий язык со специалистом, то он может подобрать Вам оптимальный профиль, либо максимальный. Примерно так это выглядит на станционном DSLAM:

Хотя выжимать максимум я бы не советовал — Вы проиграете в помехоустойчивости и при возникновении помех на линии будете терять линк. Лучше пусть соединение будет чуть медленнее, но зато — стабильнее.

Ещё одна хитрость — можно попросить сотрудников поддержки включить режим Fast Mode на Вашем порту. Простыми словами — это профиль на DSLAM отключенной коррекцией ошибок. За счёт этого пинг на последней миле становиться чуть-чуть меньше и скорость отклика соответственно увеличивается.

Как усилить сигнал

Мы рассмотрим, что делать дальше и какие настройки ставить для усиления сигнала. Делать мы все будем в инженерном меню программы MTK Engineering Mode. Можете установить эту программу и повторять за нами.

Открываем приложение и перед нами открывается такое окно:

  • Открываем вкладку MTK Setings
  • В разделе телефонии нас интересует BandMode

Если в вашем устройстве работает 2 SIM-карты, процедуру по усилению сигнала нужно провести на двух симках. Если нужно улучшить сигнал только на одной карте — выбираем ее.

Оставляем галочки на: EGSM900, DCS1800 и WCDMA-GSM-900, а со всех остальных сетей снимаем галочки и нажимаем SET и OK:

И в конце, в разделе Telephony, кликнем на Network Selecting:

Дальше необходимо с WCDMA only выбрать GSM only:

Так мы отметим стандарт связи 2G, с которого и начиналась история изобретения телекоммуникационных сетей:

Такая настройка поможет улучшить качество сигнала, т.к. имеет качественное покрытие в СНГ. Но, такие параметры не подойдут для людей, которые пользуются мобильным интернетом, потому что тут задействован стандарт 3G.

Данные настройки меньше нагружают смартфон и заряжать его вы будете реже. Также, телефон начнет ловить более устойчивый радиосигнал за счет того, что не будет перескакивать на стандарт WCDMA.

Особенности

Нужно разобраться, что является причиной плохой связи. Операторы сотовой сети не могут обеспечить отличное соединение повсеместно. В первую очередь прорабатываются людные участки. Удаленные районы получают меньше сигнала, но это не означает, что его вовсе не должно быть.

Причина практически во всех случаях связана с расположением дома. Возможно, жилье ограждает холм или же расположено оно в низине. Если имеется небольшой сигнал, то можно предпринимать меры для его улучшения – приобрести дополнительное оборудование, которое продается в свободном доступе в магазинах бытовой техники или же в салонах сотовой сети.

Направления 3G/4G антенны

Для настройки важно выбрать правильное направление горизонтальной оси 4G антенны. Иногда домашние мастера пытаются наладить мобильный интернет, направив антенну на ближайшую вышку

При этом не учитывают то, что оборудование на определённой мачте может быть предназначено для обслуживания мобильных телефонов. Также вышки находятся в распоряжении разных операторов 3G/4G связи. Поэтому ориентируют приёмник, исходя из замеров уровня сигнала своего оператора.

Поступают следующим образом:

  • антенну поднимают на самую высокую точку дома;
  • с собой берут модем и ноутбук, их соединяют кабелями в единую цепь: антенна + модем + ноутбук;
  • предварительно в компьютер загружают программы по измерению уровня 3G/4G сигнала и скорости передачи данных;
  • фиксируя антенну после каждого поворота на угол 10-15 градусов, находят положение приёмника с максимальным параметром;
  • если таких удачных ориентировок несколько, то выбирают угол поворота, при котором будет наибольшая скорость интернета.

Вышеуказанные рекомендации – это верный путь, как правильно установить антенну. В универсальных модемах есть дополнительные настройки: RSRQ, RSRP, SINR, которые позволяют более точно настроить антенну.

Обратите внимание! При отсутствии мобильного ПК используют стационарный компьютер. Для этого потребуется партнёр, который будет осуществлять контроль уровня сигнала на дисплее

Связь между настройщиками осуществляют по сотовой связи.

Если вы находитесь в оптимальной позиции MIMO

Посмотрите изображение ниже, но вкратце RSRP / RSRQ являются подходящими для производительности LTE. Если доступно SINR (такое же, как SNR или S / R), его проще всего использовать для выравнивания. Используйте таблицу ниже в качестве указания. Если SNR, скажем, 13 дБ, но RSRP ниже -80 или RSRQ ниже -10, это указывает на проблему, но если они находятся в том же диапазоне, что и таблица, то проще всего использовать только SNR.

Для LTE:

RSSI не имеет отношения к LTE, но его можно рассчитать следующим образом:

RSSI — представляет всю принятую мощность, включая полезную мощность от обслуживающей соты, а также всю мощность канала и другие источники шума, и она связана с вышеуказанными параметрами с помощью следующей формулы:

RSRQ = Н * (RSRP / ПУПС)

Где N — количество блоков ресурсов для полосы измерения RSSI несущей E-UTRA.

Как правило, при комбинировании увеличенного сигнала с декоррелированными антеннами MIMO между нижней и верхней частями возможно увеличение скорости до 20 раз. Сила сигнала увеличивается только с одной антенной или двумя антеннами без большой декорреляции, что может дать увеличение скорости примерно в 10 раз.

ДЛЯ 3G / HSPA

RSSI:

Уровень сигнала — GSM & 3G / HSPA (RSSI) Применимо к сетям GSM и 3G. Точная мощность сигнала, часто называемая Индикация уровня принятого сигнала (RSSI), измеряется в дБм. Шкала дБм находится примерно между -50 и -120 дБм, при этом -50 — идеальный сигнал, а -120 — при падении с сети. RSSI измеряет полезный сигнал и шум на одной фигуре.

От -50 до -75 дБм — высокий сигнал

От -76 до -90 дБм — средний сигнал

От -91 до -100 дБм — низкий сигнал

-101 дБ до -120 дБм — Плохой сигнал

SNR:

25 дБ — Отличный сигнал

18-25 дБ — очень хорошо

11-18 дБ — средний

5-10 дБ — низкий

4 дБ — очень плохой

Как правило, скорость передачи данных может варьироваться примерно в 10 раз от низкого / плохого до высокого / очень хорошего на HSPA.

Итог

Какое же заключение можно выработать из всего вышесказанного? Самый лучший вид интернет-связи – это кабельный. Он более надежный, стабильный, скоростной и предоставляет большие возможности. Но одна беда – его нельзя взять на дачу или в путешествие.

В дороге или на отдыхе хорошим вариантом будет мобильный интернет. Однако не все могут себе позволить широкоэкранные коммуникаторы и смартфоны, чтобы было удобно просматривать любые страницы Всемирной паутины. Поэтому как альтернатива кабельному интернету и мобильному была придумана связь через специальные модемы.

Они хороши там, где нет кабельного интернета, но есть желание просматривать веб-ресурсы на нормальном экране. Такой 3G-модем, отзывы о котором чаще всего указывают на недостаточную мощность, обладает тоже своими недостатками.

Казалось бы, берется модем и едешь куда хочешь – везде будет доступ к интернету. Оказалось, что это не совсем так. Когда ты находишься в городе или возле него, где покрытие сети стабильно и устойчиво, то практически не замечаешь его проблем, что и отмечают пользователи. Но стоит уехать на несколько десятков километров от базы источника, как тут же проявятся все его минусы, главным из которых будет слабый и прерывающийся сигнал связи. Поэтому многие умельцы сами придумали и другим советуют спасать положение самодельным приспособлением, известным как внешняя 3G-антенна для USB-модема, отдавая ему предпочтение из-за дешевизны и более хорошего качества, чем у покупных антенн.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
