Что такое элемент пельтье, его устройство, принцип работы и практическое применение

Принцип действия модулей

На контакте разнородных проводников происходит выделение или поглощение тепла в зависимости от направления электрического тока. Поток электронов обладает потенциальной и кинетической энергией. Плотность тока в контактирующих проводниках одинакова, а плотности потоков энергии отличаются.

Если энергия, втекающая в контакт, больше энергии, вытекающей из него, это означает, что электроны тормозятся в месте перехода из одной области в другую и разогревают кристаллическую решётку (электрическое поле тормозит их движение). Когда направление тока меняется, происходит обратный процесс ускорения электронов, когда энергия у кристаллической решётки забирается и происходит её охлаждение (направления электрического поля и движения электронов совпадают).

Энергетическая разность зарядов на границе полупроводников самая высокая и в них эффект проявляется наиболее сильно.

Модуль «Пельтье»

Больше всего распространён термоэлектрический модуль (ТЭМ), представляющий собой полупроводники p-, и n-типов, соединённые между собой через медные проводники.

Схема принципа работы модуля

В одном элементе существует 4 перехода между металлом и полупроводниками. При замкнутой цепи поток электронов перемещается от отрицательного полюса АКБ к положительному, последовательно проходя через каждый переход.

Вблизи первого перехода медь – полупроводник p-типа происходит тепловыделение в полупроводниковой зоне, поскольку электроны переходят в состояние с меньшей энергией.

Вблизи следующей границы с металлом в полупроводнике происходит поглощение теплоты, в связи с «высасыванием» электронов из зоны р-проводимости под действием электрического поля.

На третьем переходе электроны попадают в полупроводник типа n, где они обладают большей энергией, чем в металле. При этом происходит поглощение энергии и охлаждение полупроводника около границы перехода.

Последний переход сопровождается обратным процессом тепловыделения в n-полупроводнике из-за перехода электронов в зону с меньшей энергией.

Поскольку нагревающиеся и охлаждающиеся переходы находятся в разных плоскостях, элемент «Пельтье» сверху будет охлаждаться, а снизу нагреваться.

На практике каждый элемент содержит большое количество нагревающихся и охлаждающихся переходов, что приводит к образованию ощутимого температурного перепада, позволяющего создать термоэлектрогенератор.

Как выглядит структура модуля

Элемент «Пельтье» содержит большое количество полупроводниковых параллелепипедов p-, и n-типов, последовательно соединённых между собой перемычками из металла – термоконтактов, другой стороной соприкасающихся с керамической пластиной.

В качестве полупроводников применяется теллурид висмута и германид кремния.

Достоинства и недостатки ТЭМ

К преимуществам термоэлектрического модуля (ТЭМ) относят:

  • малые размеры;
  • возможность работы, как охладителей, так и нагревателей;
  • обратимость процесса при смене полярности, позволяющая поддерживать точное значение температуры;
  • отсутствие подвижных элементов, которые обычно изнашиваются.

Недостатки модулей:

  • малый КПД (2-3%);
  • необходимость создания источника, обеспечивающего температурный перепад;
  • значительное потребление электроэнергии;
  • высокая стоимость.

Несмотря на недостатки, ТЭМ применяются там, где большие энергозатраты не имеют значения:

  • охлаждение чипов, деталей цифровых фотокамер, диодных лазеров, кварцевых генераторов, инфракрасных детекторов;
  • использование каскадов ТЭМ, позволяющих добиться низкой температуры;
  • создание компактных холодильников, например, для автомобилей;
  • термоэлектрогенератор для зарядки мобильных устройств.

Достоинства и недостатки

Независимо от того, куплен он или изготовлен своими руками, термоэлектрогенератор имеет ряд достоинств. Так, к наиболее весомым из них относятся:

  1. Малогабаритные размеры.
  2. Возможность работы как нагревательных, так и в охладительных приборах.
  3. При смене полярности наблюдается обратимость процесса.
  4. Отсутствие подвижных элементов, которые изнашиваются достаточно быстро.

Несмотря на имеющиеся существенные преимущества, такое устройство имеет некоторые недостатки:

  1. Незначительный КПД (всего 2−3%).
  2. Необходимость создания источника, отвечающего за температурный перепад.
  3. Существенное потребление энергии.
  4. Большая себестоимость.

Эффект Зеебека [ править ]

Эффект Зеебека в термобатареи из железных и медных проводов

Термоэлектрическая схема состоит из материалов различных коэффициентов Зеебека (п — легированных и н-легированных полупроводников), выполнено в виде термоэлектрический генератора . Если нагрузочный резистор внизу заменить вольтметром , схема будет работать как термопара, чувствительная к температуре .

Эффект Зеебека — это электродвижущая сила (ЭДС), которая возникает в двух точках электропроводящего материала, когда между ними существует разница температур. ЭДС называется ЭДС Зеебека (или термо / термическая / термоэлектрическая ЭДС). Отношение между ЭДС и разностью температур — это коэффициент Зеебека. A термопара измеряет разность потенциалов поперек горячего и холодного конца в течение двух разнородных материалов. Эта разность потенциалов пропорциональна разнице температур между горячим и холодным концом. Впервые обнаружен в 1794 году итальянский ученый Алессандро Вольта , он назван в честь Балтийского немецкого физика Зеебек, которые в 1821 году независимо открыли его заново. Было замечено, что стрелка компаса будет отклоняться замкнутой петлей, образованной двумя разными металлами, соединенными в двух местах, с приложенной разницей температур между соединениями. Это произошло потому, что уровни энергии электронов смещались по-разному в разных металлах, создавая разность потенциалов между переходами, которая, в свою очередь, создавала электрический ток через провода и, следовательно, магнитное поле вокруг проводов. Зеебек не осознавал наличие электрического тока, поэтому назвал это явление «термомагнитным эффектом». Датский физик Ганс Кристиан Эрстед исправил упущение и ввел термин «термоэлектричество».

Эффект Зеебека является классическим примером электродвижущей силы (ЭДС) и приводит к измеряемым токам или напряжениям так же, как и любая другая ЭДС. Локальная плотность тока определяется выражением

Jзнак равноσ(-∇V+EЭДС),{\ displaystyle \ mathbf {J} = \ sigma (- \ nabla V + \ mathbf {E} _ {\ text {emf}}),}

где — местное напряжение , и — местная проводимость . В общем, эффект Зеебека описывается локально созданием электродвижущего поля.V{\ displaystyle V}σ{\ displaystyle \ sigma}

EЭДСзнак равно-S∇Т,{\ displaystyle \ mathbf {E} _ {\ text {emf}} = — S \ nabla T,}

где — коэффициент Зеебека (также известный как термоЭДС), свойство местного материала, а — температурный градиент.S{\ displaystyle S}∇Т{\ displaystyle \ nabla T}

Коэффициенты Зеебека обычно меняются в зависимости от температуры и сильно зависят от состава проводника. Для обычных материалов при комнатной температуре коэффициент Зеебека может находиться в диапазоне от -100 мкВ / К до +1000 мкВ / К ( дополнительную информацию см. В статье о коэффициенте Зеебека ).

Если система достигает устойчивого состояния, в котором , то градиент напряжения задается просто ЭДС: . Это простое соотношение, которое не зависит от проводимости, используется в термопаре для измерения разницы температур; абсолютная температура может быть найдена путем выполнения измерения напряжения при известной эталонной температуре. Металл неизвестного состава можно классифицировать по его термоэлектрическому эффекту, если металлический зонд известного состава поддерживать при постоянной температуре и контактировать с неизвестным образцом, который локально нагревается до температуры зонда. Он используется в коммерческих целях для идентификации металлических сплавов. Последовательные термопары образуют термобатарею . Термоэлектрические генераторыJзнак равно{\ displaystyle \ mathbf {J} = 0}∇Vзнак равноSΔТ{\ Displaystyle \ набла V = S \ Delta T} используются для создания энергии от перепадов тепла.

Как работает элемент Пельтье

Представим, что электрический ток проходит через термическую пару, как показано на рисунке 2.

В этом случае происходит процесс поглощения энергии тепла на полупроводниковом контакте n — p и процесс выделения тепловой энергии на p — n контакте. В итоге часть термопары полупроводника, который сопрягается с n — p контактом, будет охлаждаться, а вторая часть с другой противоположной стороны — соответственно, нагреваться.

В том случае, когда поменяем полярность по току, то происходит процессы нагревания и охлаждения, соответственно, также поменяются.

Обратный процесс эффекта Пельтье приводит к тому, что при подводе теплоты к одной стороне термопреобразователя получают энергию электрического тока.

Конечно на практике, применение одной термопары не хватает для полного отвода тепловой энергии, поэтому в преобразователе применяют большое количество. Электрическая цепь собирается из термопар последовательно. В то же время в конструкции термопреобразовательных элементов: нагревающие термопары располагаются на другой стороне относительно охлаждающих.

Устройство элемента Пельтье очень простое. Термические пары конструируются между двумя платинами, выполненными из керамики. Соединение термопар производится медными проводниками (шинами). Количество термопар определяется назначением термопреобразователя, его мощности и места установки и может применяться от одной до нескольких сотен штук.

Основными элементами термопреобразователя являются: полупроводники р — типа, n — типа, керамические пластины, медные сопряжения — проводники; контакты подвода электрического тока «плюс» и «минус». Для элемента Пельтье разница по температурам разных краев термопар достигает до 70 градусов по Цельсию. Чтобы увеличить данную разницу требуется увеличить каскад последовательного включения термопар.

Самостоятельное изготовление

Комплект необходимых деталей

Перед тем, как собрать ТЭГ Пельтье своими руками, обязательно нужно учесть следующие важные моменты:

  • Для получения электричества за счёт разницы температур подходят далеко не все представленные ранее модули ТЭМ, а лишь те из них, что рассчитаны на нагрев до 300-4000 градусов;
  • Определенный запас по температуре гарантирует, что преобразовательные пластины не выйдут из строя при случайном перегреве рабочих контактов;
  • Из всего многообразия представленных изделий предпочтение следует отдать элементам типа ТЕС1-12712, изготавливаемых в виде квадратов с разными размерами сторон: от 40 до 60 мм (смотрите рисунок ниже).

Термоэлементы типа TEC

Дополнительная информация. Для сборки устройства, рассчитанного на минимум потребляемой мощности, вполне может хватить одного элемента с максимальным размером.

Помимо этого, для изготовления генератора потребуется электронный преобразователь, позволяющий поддерживать выходное напряжение на уровне 5 Вольт. Необходимость в этой схеме объясняется тем, что генерируемая системой ЭДС непостоянна, так как разность температур всё время меняет своё значение при нагреве и охлаждении отдельных зон.

Стабилизатор напряжения придётся использовать фирменный (самостоятельно изготовить его могут только профессионалы). Для заявленных целей подойдёт устройство от зарубежного производителя марки «MAX 756» или отечественные изделия (3.3В/5В ЕК-1674), оснащённые USB разъёмом.

В качестве нагревателя могут использоваться как костёр (мини-печка), так и свеча, сухой спирт или самодельная лампа. Роль охладителя на природе чаще всего играет холодная вода, а в зимнее время – снег.

Сборка

Для формирования сред с разной температурой потребуются небольшие металлические ёмкости типа кружек или кастрюль из дюралюминия с отпиленными ручками. По своему размеру посуда подбирается так, чтобы одну ёмкость можно было вставить в другую, и чтобы между стенками оставался зазор, достаточный для размещения элементов TEC (они крепятся с двух сторон на термическую пасту).

Затем к каждой из сторон надёжно закреплённого модуля припаиваются хорошо изолированные провода, ведущие к преобразователю (стабилизатору). Для повышения отдачи системы (её КПД) днища металлических ёмкостей, непосредственно контактирующих с элементами ТЭГ, предварительно полируются, а на их донные части наносится тонкий слой термостойкого герметика (фото ниже).

Самодельный термогенератор

Последняя операция обеспечит концентрацию тепла в зоне расположения модуля и не позволит ему рассеиваться на близко расположенных охлаждаемых деталях. Для проверки работоспособности получившейся конструкции во внутреннюю (меньшую по объёму) ёмкость наливается вода, или закладывается снег, после чего она ставится на огонь. По истечении некоторого времени можно будет проверить наличие выходного напряжения 5 Вольт посредством мультиметра.

В заключение отметим, что из-за не очень высокого КПД этого устройства применять его в походе целесообразно только с целью зарядки телефона или для энергоснабжения не очень мощного фонарика с подсевшей батарейкой. Благо, что на природе имеются все условия, необходимые для создания нужной разности температур (холодная вода из реки и тепло от костра).

Принцип действия элемента Пельтье

В основе работы элементов Пельтье лежит контакт двух полупроводниковых материалов с разными уровнями энергии электронов в зоне проводимости. При протекании тока через контакт таких материалов электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону проводимости другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников. При протекании тока в обратном направлении происходит нагревание места контакта полупроводников, дополнительно к обычному тепловому эффекту.

При контакте металлов эффект Пельтье настолько мал, что незаметен на фоне омического нагрева и явлений теплопроводности. Поэтому при практическом применении используется контакт двух полупроводников.

Современный элемент Пельтье  представляет собой конструкцию из двух пластин-изоляторов (как правило керамических.). Между этими пластинами-изоляторами находится одна или более пар небольших полупроводниковых параллелепипедов — одного n-типа и одного p-типа в паре (обычно теллурида висмута Bi2Te3 и твёрдого раствора SiGe), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей плёнкой или керамической пластинкой.

Устройство модульного элемента ПельтеА — контакты для подключенияB — горячая поверхностьC — холодная сторонаD — медные проводникиE — полупроводник p-типаF — полупроводник n-типа

Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n-p), а снизу — противоположные (p-n). Электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются… или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создаёт разность температур.

Соединение полупроводниковых элементов ПельтьеA- горячая сторона,  B — холодная сторона

Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится ещё ниже. В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 °C.

В батареях элементов Пельтье возможно достижение большей разницы температур, но мощность охлаждения будет ниже. Для стабилизации температуры лучше использовать импульсный источник питания, т.к. это позволит повысить эффективность системы. При этом желательно сглаживать пульсации тока – это увеличит эффективность работы Пельтье и, возможно, продлит срок его службы. Также, работа элемента Пельтье будет неэффективной, если пытаться стабилизировать температуру с использованием широтно-импульсной модуляции тока.

Маркировка элементов Пельтье

Маркировка элемента Пельтье разделена на три группы

  1. Обозначение элемента. Первые две буквы всегда «TE». После них идёт буква «C» (стандартный размер) или «S» — малый размер.Далее идёт цифра, указывающая сколько слоёв в элементе.
  2. Количество термопар в элементе.
  3. Величина номинального тока, в амперах.

Вот пример расшифровки маркировки элемента Пельтье

Пример расшифровки маркировки элемента Пельтье1- элемента Пельтье стандартного размера с 1 слоем элементов2 — содержит 127 термопар3 — номинальный ток 6 А

Иногда может быть четвёртая группа, указывающая на размеры модуля. Например, «40» указывает что элемент имеет размер 40х40 мм.

Технические параметры элементов Пельтье

Главными параметрами у элементов Пельтье являются:

  • Qmax – производительность холода. Данный параметр рассчитывается из максимального тока и разности температур между противолежащими обкладками модуля Пельтье
  • DTmax – максимальный температурный перепад между сторонами элемента Пельтье в идеальных условиях
  • Imax – ток, при котором перепад температур достигает своего максимума
  • Umax — предельное напряжение, при котором перепад температур достигает своего максимума
  • Resistence (RES) – сопротивление внутренних элементов изделия
  • КПД (COP) — данный показатель у самых лучших модулей едва дотягивается до 50 %. Но чаще всего встречаются элементы КПД от 20% до 30%.

Принцип элемента Пельтье

Речь идет о механизме термоэлектрического преобразователя, который действует на эффекте Пельтье. Основывается он на появлении разности температурных показателей в процессе перемещения электрического тока через элементы преобразователя.

В своей конструкции устройство имеет одну или несколько пар полупроводниковых параллелепипедов n — и р-типа, которые соединяются парами по средствам перемычек, как правило, металлических. В конструкции они являются своеобразными термическими контактами. Такие элементы изолированы с помощью пленки, устойчивой к току. Перемычки могут быть исполнены и в виде пластин, выполненных из керамики.

Полупроводниковые параллелепипеды соединяются последовательно: вверху – n->p, внизу — p->n. В процессе использования элементы, находящиеся вверху, охлаждаются, а нижние контакты – нагреваются. То есть с помощью электрического тока тепло перемещается с одной стороны на другую, создавая разность температурных показателей, которая может составлять до 70 градусов. Показатели зависят от величины поставляемого тока.

Элемент пельтье своими руками

Изготовить устройство в домашних условиях практически невозможно, тем более это не имеет особого смысла, учитывая его невысокую рыночную стоимость.

Но большинство умельцев все же предпочитает мастерить элемент пельтье своими руками, ссылаясь на ряд его достоинств:

  1. Компактность, удобство установки на самодельное электронное плато.
  2. Отсутствие движущихся деталей, что увеличивает сроки его эксплуатации.
  3. Возможность соединения нескольких элементов в каскадной схеме для снижения очень больших температур.

Тем не менее, пельтье своими руками имеет определенные недостатки: низкий коэффициент полезного действия (КПД), необходимость подачи высокого тока для получения заметного перепада температуры, сложность отведения тепловой энергии от охлаждаемой поверхности.

Рассмотрим на примере схем, как сделать пельтье своими руками:

  • Задействовать его в качестве детали термоэлектрического генератора, согласно рисунку подключения.
  • Собрать простой преобразователь на микросхеме ИМС L6920 (рисунок 1).

Рисунок 1. Элемент пельтье своими руками: универсальная схема

Далее стоит следовать простой инструкции, как сделать пельтье своими руками:

  1. Подать на вход получившегося преобразователя напряжение диапазоном 0.8-5.5В, чтобы иметь на выходе стабильные 5В.
  2. При использовании устройства обычного типа — поставить лимит температуры нагреваемой стороны в 150 градусов.
  3. Для калибровки — в качестве источника тепла использовать емкость с кипящей водой, которая точно не нагреется свыше 100 градусов.

Описание технологии и принцип действия

Способ работы термоэлектрического охладителя достаточно прост. Эффект пельтье своими руками основывается на контакте двух проводников тока, обладающих разным уровнем энергии электронов в зоне своей проводимости.

Рисунок 2. Принцип действия элемента

При подаче электротока через такую связь, электрон приобретает высокую энергию, позволяющую ему перейти в более высокоэнергетическую зону проводимости второго полупроводника. Когда эта энергия поглощается, происходит остуживание места охлаждения проводников (рисунок 2).

При протекании процесса в обратном направлении — реакция приводит к нагреванию контактного места и обычному тепловому эффекту.

Посмотрев пельтье своими руками видео, можно сделать определенные выводы о принципе его действия:

  1. Величина подаваемого тока будет пропорциональной степени охлаждения — если с одной стороны модуля сделать хороший теплоотвод, при использовании радиаторных схем, его холодная сторона обеспечит максимально низкую температуру.
  2. При смене полярности тока — нагревающая и охлаждающая плоскости меняются метами.
  3. При контакте объекта с металлической поверхностью, он становится настолько мал, что его нельзя увидеть на фоне омического нагрева, других эффектов теплопроводности, поэтому на практике применяют два полупроводника.
  4. Благодаря разнообразному количеству термопар — от 1 до 100, можно добиться практически любого показателя холодильных мощностей.

Технические характеристики элемента пельтье

Компонент получил широкое применение в различных холодильных схемах.

Что неудивительно, так как пельтье своими руками имеет следующие технические характеристики:

  1. Способен достигнуть низких температур, что служит отличным решением для охлаждения электрических приборов и тех оборудования, подвергающегося нагреву.
  2. Прекрасно выполняет работу обычного куллера, что делает возможным его установку в современные звуковые и акустические системы.
  3. Абсолютно бесшумен — в процессе работы не издает никаких посторонних и интенсивных звуков.
  4. Обладает мощной теплоотдачей при сохранении нужной температуры на радиаторе достаточно продолжительное время.

Термоэлектрический охладитель Пельтье

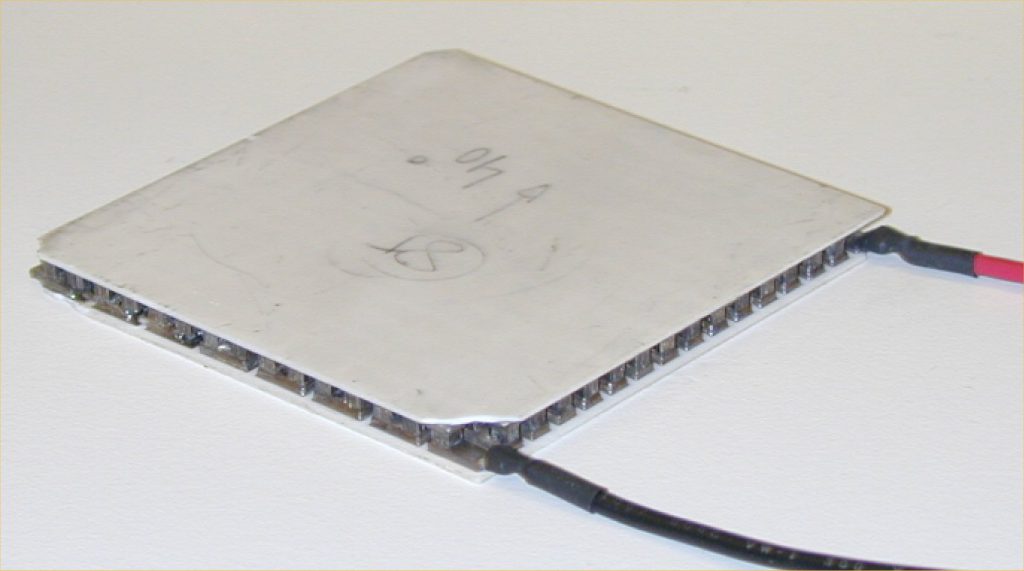

Внешний вид элемента Пельтье. При пропускании тока тепло переносится с одной стороны на другую.Элемент Пельтье состоит из одной или более пар небольших полупроводниковых параллелепипедов — одного n-типа и одного p-типа в паре (обычно теллурида висмута, Bi2Te3 и германида кремния), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей плёнкой или керамической пластинкой. Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n->p), а снизу противоположные (p->n). Электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются — или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создаёт разность температур.

Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится ещё ниже. В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 К/

Описание
Элемент пельтье представляет из себя термоэлектрический преобразователь, который при подаче напряжения способен создать разность температур на пластинах, то есть перекачать тепло или холод. Представленный элемент Пельтье применяется при охлаждении компьютерных плат (при условии эффективного отведения тепла), для охлаждения или нагрева воды. Так же элементы Пельтье используются в переносных и автомобильных холодильниках.

Элемент Пельтье, работающий от 12 Вольт.

•Для нагрева необходимо просто поменять полярность.
•Размеры пластины Пельтье: 40 х 40 х 4 миллиметра.
•Рабочий диапазон температур: от -30 до +70?..
•Рабочее напряжение: 9-15 Вольт.
•Потребляемая сила тока: 0.5-6 А.
•Максимальная потребляемая мощность: 60 Вт.
Забавная вещица, подключаем 12v +- холодит меняем полярность греет. Используется во многих авто холодильниках, во всяком случае у меня такой. Можно приделать компактную схему в бардачок что б летом шоколад не таял! Для использования и эффективного применения нужно использовать радиатор охлаждения — в качестве теста применил радиатор от компьютерного процессора, можно с куллером. Чем лучше охлаждение тем эффект Пельтье сильнее и эффективнее. При подключении к авто акб на 12v ток потребления составил 5 ампер. Одним словом элемент прожорлив. Так как еще не собрал всё схему, а провел лишь пробные тесты, без приборных замеров температур. Так при режиме охлаждения в течении 10ти минут появилась легкая изморозь. В режиме подогрева вода в металлической чашки закипела. Эффективность конечно же этого охладителя низка, но цена девайса и возможность по экспериментировать делают покупку оправданной. Остальное на фото

Делаем холодильник или кондиционер самостоятельно

Охладить воздух намного сложнее, чем воду. Самое сложное, это сделать правильный отвод нагревающегося воздуха на поверхности ТЭМа, ак как он будет регулярно смешиваться с охлажденным пространством, что приведет к прежней температуре воздуха.

Если необходимо регулярно охлаждать воздух небольшого объема, например, в холодильнике, то это можно сделать с помощью термоэлектрического модуля, который применялся в кулере. Кроме ТЭМа понадобятся несколько вентиляторов, температурное реле, радиатор с ребрами.

  1. Берем готовую емкость, требуемую охлаждения, например, вышедший из строя холодильник. В его верхней части прорезаем окно по размеру примерно 10*10 см.
  2. Из листа дюралюминия выпиливаем две прямоугольные пластины со сторонами 13*13 и 18*18 см. На маленькой пластине надежно крепим вентилятор, но не вплотную, а на расстоянии 1-1.5 см от самой платины. Когда вентилятор установлен, эту пластину крепим в проделанное в боксе отверстие таким образом, чтобы вентилятор был внутри.
  3. Поверх пластины крепится термоэлектрический модуль, и отводятся провода. После этого нужно взять оставшуюся пластину и придать ей форму арки таким образом, чтобы ее можно было закрепить в отверстии, проделанном в старом холодильнике. К этой изогнутой пластине крепим вентилятор и радиатор.
  4. Теперь можно собрать и соединить цепь, проверить ее работоспособность. При правильно сборке охлажденный воздух будет поступать в емкость, а теплый быстро выводиться в окружающую среду и нагревать воздух в помещении.

Подобную конструкцию можно использовать для изготовления кондиционера в закрытом пространстве, например, в автомобиле или маленькой комнате. Система не шумит, потребляет оптимальную мощность и обойдется всего в пару тысяч рублей.

На пластинах может появиться конденсат, но это незначительный недостаток, если учесть преимущества столь полезного и компактного агрегата.

Заключение

Эффект Пельтье нашел применение в настоящее время в создании небольших холодильников, необходимых современной технике. Обратимость процесса дает возможность изготовить микроэлектростанции, востребованные для зарядки аккумуляторов электронных устройств.

В отличие от других средств альтернативного получения электроэнергии, они могут работать во время движения, если установить каталитический нагреватель.

Многие слышали про «магические» элементы Пельтье — при прохождении тока через них одна сторона охлаждается, а другая — нагревается. Это работает и в обратную сторону — если одну сторону нагревать, а другую охлаждать — вырабатывается электричество. Эффект Пельтье известен с 1834 года, но и по сей день нас не перестают радовать инновационные продукты на его основе (нужно только помнить, что при генерации электричества, как и у солнечных батарей — есть точка максимальной мощности, и если работать далеко от неё — КПД генерации сильно снижается).

В последнее время китайцы поднажали, и заполонили интернеты своими относительно дешевыми модулями , так что эксперименты с ними уже не отнимают слишком много денег. Китайцы обещают максимальную разницу температуры между горячей и холодной стороной в 60-67 градусов. Хммм… А что если мы возьмем 5 элементов, подключим последовательно, тогда у нас должно получиться 20С-67*5 = -315 градусов! Но что-то мне подсказывает, что все не так просто…
