Усилитель hi-fi своими руками: схема на микросхеме tda7294

Сборка усилителя звука

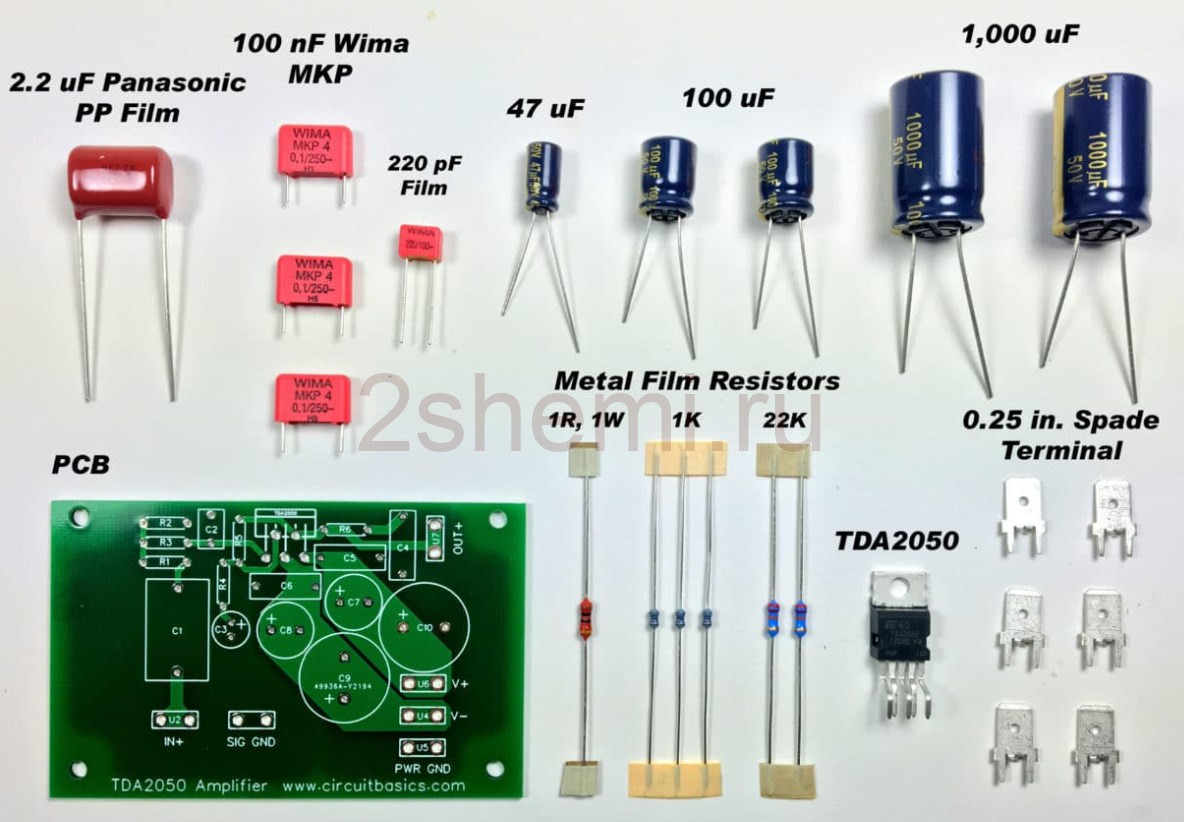

Сборка печатной платы довольно проста. Вот компоненты и печатная плата перед пайкой:

Обычно проще сначала припаять меньшие компоненты, а затем перейти к более крупным деталям. Вот один канал усилителя НЧ после пайки компонентов:

Корпус усилителя

Металлические корпуса являются наиболее часто используемыми, поскольку обеспечивают наилучшую защиту от радиочастот. К примеру коробка 280 мм x 250 мм отлично подходит для стереофонического усилителя на базе TDA2050.

Проводка усилителя

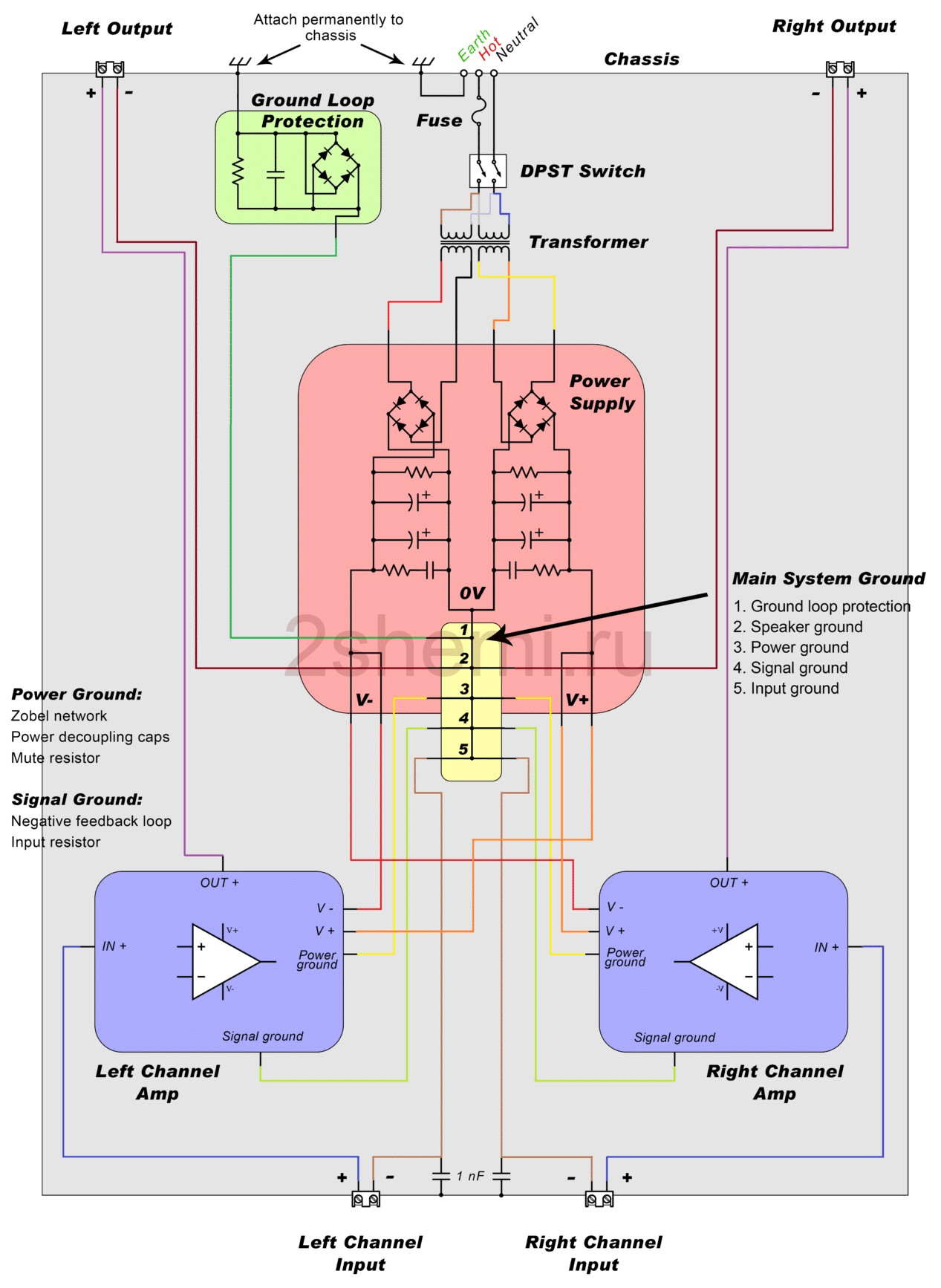

На приведенной ниже схеме показано, как подключен усилитель к корпусу:

Чтобы избежать помех от магнитных полей, старайтесь держать чувствительные входные и сигнальные провода вдали от проводов источника питания, выходных проводов динамика, трансформатора, проводов переменного тока и выпрямительных диодов БП.

Чтобы свести к минимуму площадь петли, следующие провода должны быть плотно скручены на максимально возможном расстоянии:

Переменный ток и нейтральные провода от трансформатора
Провода 0 В и вторичного напряжения от трансформатора к источнику питания
V +, V- и провода заземления от источника питания к плате усилителя
Выход и земля динамика
Аудио вход и заземление

Три провода питания (положительный, отрицательный и заземление) проходят к каждой плате усилителя. Эти провода должны быть толстыми и максимально короткими, чтобы минимизировать индуктивность.

Аудиовходы и провода заземления сигнала не проводят тут большой ток, поэтому они могут быть более тонкими.

Для защиты от возможных проблем провод заземления должен быть прикреплен к шасси болтом, контргайкой и кольцевой клеммой. Обязательно удалите с корпуса любую краску или анодированный материал, чтобы получить хорошее электрическое соединение. Все металлические части (например, радиаторы) также должны быть электрически подключены к шасси.

Заземление аудиовхода и заземление динамика подключены непосредственно от клемм на корпусе к заземлению основной схемы.

Аудио входные кабели от источника могут улавливать случайные электромагнитные помехи. Чтобы отфильтровать их можно установить конденсатор 1 нФ на каждой входной клемме от положительной стороны к земле.

↑ Дополнение от Александра Воробьева, плата-двухканалка

Сама конструкция собрана на двух идентичных микросхемах и представляет собой 2-х канальный (стерео) усилитель с выходной мощностью 100 Ватт (2×50W). Входной сигнал подается на фильтр нижних-высших частот, образованный R1(R9), C1(C11), R2(R9), C2(C12)и далее на 1-ю ножку микросхемы. Отказываться от этих цепочек фильтра не стоит, так как частоты ниже 20Гц и выше 30 кГц, в основном, это — сигналы-помехи и интермодуляционные частотные составляющие, могут существенно подпортить звуковую картину.

Коэффициент усиления каскада задается отношением резисторов R5(R13)/R3(R11) и для данной схемы равен 30. Цепочка R6(R14), R7(R15), C4(C15) называется «вольтодобавкой» и служит для запитывания предоконечного каскада микросхемы повышенным напряжением. Это позволяет увеличить выходную мощность усилителя в целом на 10%-20%. По расхожему мнению, она несколько ухудшает динамические характеристики, поэтому для любителей эксперимента, из схемы вполне можно исключить цепочки R7(R15), C4(C15), а вместо R6(R14) поставить проволочные перемычки. Безо всякого вреда для микросхемы.

Конденсаторы С3(С6), С5(С13), С9, С10 необходимы для устранения индуктивной составляющей цепей питания и служат для устранения возбуждения усилителя на частотах выше звукового диапазона. Аналогичную роль выполняет и цепочка R8(R16), C8(C16). Выходные обмотки трансформатора питания и выпрямительные диоды, не указанные на схеме, должны обеспечивать ток в 3А при переменном напряжении 18в — 22в. Очень удобно для этого применять трансформатор от старых телевизоров ТС180. Сетевая обмотка оставляется без изменений, а взамен других обмоток наматывается новая, проводом диаметром не менее 1 мм.

Схема простого металлоискателя

Самые простые электронные схемы базируются на одной микросхеме, в случае этой на TDA0161 – специализированном изделии для датчиков на основе индукции. На основе таких собирают детекторы металла, реагирующие при приближении к индукционному датчику.

Такие в некоторых случаях стоят на заводских проходных.

Детали для его сборки можно найти в магазине радиозапчастей или на алиэкспрессе. В данной схеме металлодетектр издает звук только тогда, когда обнаружит металл. Микросхема работает в диапазоне от 3,5 до 15 вольт, при поиске потребляет ток около 1 мА, в сигнальном режиме 8-12 мА, при рабочей частоте 8-10 кГц.

Запитать устройство можно с помощью телефонного аккумулятора. Также для металлоискателя понадобится «рабочий орган» в виде катушки на 140-150 витков медной проволоки, диаметром 5-7 см. При этом чувствительность прямо зависит от диаметра катушки – чем больше охват, тем чувствительнее.

Аппарат должен работать сразу после сборки, единственное в чем нуждается – в калибровке порога срабатывания переменным резистором.

Усилитель 2х30Ватт 12 вольт, рабочая схема

1. Не дорого 2. Качественный звук 3. Мало деталей и легок в сборке 4. Не нуждается в настройке

Доброго времени суток Самоделкины!!!=) Сегодня предоставлю Вашему вниманию усилитель который я собрал из (практически) хлама лежащего у меня в загашнике. Давным давно работая на СТО мы часто снимали усилители с машин, так как приезжали они без магнитофонов (а стандартные двухдиновые майфуны часто шли через дополнительный усилитель) и чтобы поставить обычный магнитофон приходилось демонтировать усилители с них!!! У меня осталось с тех времен парочку усилителей с такими микросхемами как LA4708. Времени с тех пор прошло много пока сестра не попросила сделать что нибудь для своего ноутбука, чтобы играл во дворе с приемлемым качеством и громким звуком, так как колонки 2 шт простаивали дома!

Как только я вбил в гугле что-то на подобие «Усилитель на LA4708» меня перекидывало на зарубежные сайты где было уже готовое решение за денюжку. Схем небыло. Скачал Даташит, спаял по нему схемку и звук был просто У.Г!!! Немного еще полазив по сайтам, из разных схем было принято решение создать что-то хорошее, что действительно бы звучало, а не пукало и коверкало звук. В итоге я пользуясь интернетом, форумам (спасибо им) и головой сделал простенькую улучшенную схему:

Здесь половина взято с даташита, а половина просто от людей и схем которые проверенный годами!!! Если смотреть на схему, то конденсаторы С3 и С4 — это накопительные, стоящие на выходе усилителя, без них просто никак (звук как будто пропадает при высоких басах и не хватает для раскачки колонок). В усилителе откуда я выпаивал эту микросхему по входу стоял накопительный дроссель (но мне было лень его мотать, так как стандартный был немного великоват, а на картинке в самом верху его небыло) было решено делать без него!!! Увеличен был номинал в микрофарадах и конденсатора С7 до 3300 мкф, поставлены доп.конденсаторы по входу с источника звука ну и вместо стабилитрона я поставил креночку на 5В к 5 ноге (так как под рукой была она) Ну вот все компоненты которые нам понадобятся:

К сожалению забыл добавить пару смд конденсаторов туда, которые стоят на входе, но примерно размер понятен=) Сразу скажу что конденсаторы С1,С2,С5,С6 (майларовые или полипропиленовые). Далее лудим, сверлим, впаиваем элементы, от мелких к крупным. К сожалению у меня заглючила фешка и пропали фотографии с моим лужением и впаиванием =( Остался только результат и тест в течении 2 недель=)

Поставил на активное охлаждение, в печатке будет предусмотрено!!! Мой совет не ставить активное, а лучше увеличить площадь радиатора. Ниже печатки:

Тестдрайвер=)

Усилитель выдает свои чистые 20-30 ватт в канал! Испытывал на АС35! Имейте ввиду что это оконечник, никаких регуляторов громкости нету!!! Перед пуском громкость на минимум!!! Запускал усилитель от обычного БП компьютера, он до сих пор так и работает (времени нету в корпус воткнуть его=)

Архив с схемой и печаткой

For-usamodelcina.rar (скачиваний: 1706)

Всем успехов в сборке ну и конечно новых идей

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Схема цветомузыки

В данной схеме три транзистора разной мощности, три светодиода – зеленый, синий, красный, и резисторы с конденсаторами.

Красный диод горит при низких частотах в сигнале и имеет соответствующий фильтр, синий для среднего диапазона, и зеленый, когда звук «пищит». С резисторами подстройки R4 — R6 можно настроить чувствительность каждого из трех каналов.

Транзисторы VT1 – VT3 задают коммутацию диодов, и сюда подойдут маломощные n-p-n транзисторы, вроде BC547, BC337, КТ3102. Если одиночных лампочек маловато, то можно впаять в схему куски светодиодной гирлянды, и ставить транзисторы помощнее, например, BD139, 2N4923, КТ961.

А входной сигнал «заливается» с любого аудиоустройства, к примеру со смартфона или ноутбука. Если же схема еле мерцает и света явно не хватает, то стоит спаять однотранзисторный «усилок», например на основе КТ3102.

Но для той же цели подойдет любой маломощный транзистор. Подстроечным резистором R1 получится управлять уровнем сигнала, идущего на цветомузыку. Вольтаж у него 9 – 12 вольт, и он усилит любой слабый сигнал, даже с выхода смартфона.

Дальше идет еще одна сложная для неискушенного радиолюбителя часть – печать платы.

Но научно-технический прогресс и его доступность выручают и здесь. Плату можно изготовить методом лазерно-утюжной технологии, для чего понадобится лазерный принтер, фольгированный текстолит, глянцевая бумага (печатать нужно с глянцевой стороны в зеркальном отображении), мелкая шкурка-нулевка и утюг.

печатаем плату на глянце, выставив в настройках плотность и контрастность тонера на максимум,
зашкуриваем и обезжирить заготовку платы ацетоном, бензином или специальным обезжиривателем;
прикладываем рисунком к плате, не касаясь рабочей поверхности пальцами;
проглаживаем заготовку утюгом;
смываем водой и щеткой слой бумаги с платы;
вытравливаем плату в емкости с раствором хлорного железа или медного купороса на час-полтора (рекомендуется сверху приклеить кусочек пенопласта или другого материала который не разъест купорос, за который потом придется вынимать плату);
смываем растворителем остатки тонера с платы;
сверлим отверстия под детали и лудим дорожки, плата готова к пайке.

Скачать плату:

Чтобы подключить питание и звуковывод, лучше использовать клеммы для удобства. Закончив пайку, нужно аккуратно протереть плату, на всякий случай прозвонить.

Для этого подойдет вставляемый в вывод смартфона или плеера разветвитель. После этого регулированием резисторов можно добиться одинаковой яркости свечения резисторов – сначала с помощью R1, потом с R4 — R6.

Как собрать стереоусилитель для колонок своими руками 12в

Все кто решается на создание усилителя для колонок, прежде всего интересуется компонентами, которые нужны для сборки. Подобные устройства работают благодаря микросхемам и транзисторам, хотя есть и случаи, когда используются лампы.

Что вам понадобится в процессе

Чтобы приступить к изготовлению устройства, понадобится:

корпус;
штекер;
блок питания;
микросхема;
кнопка-выключатель;
проводки;
охладительный радиатор;
шурупы;
термоклей с термопастой;
паяльник и канифоль.

Бур — расширитель. Он необходим для бурления отверстий в пластике или металле. Это очень удобный и точный инструмент, при помощи которого можно легко собрать корпус.
Микросхемы. Необходимые микросхемы типа TDA легко можно найти на прилавках магазинов. В качестве альтернативы можно разобрать старый телевизор, и изъять оттуда нужную микросхему.
Транзисторы. Транзисторы удобны своим маленьким потреблением энергии и тем, что их легко вмонтировать в любое устройство. Они отлично передают звук и его не нужно настраивать.
Лампы. Уже мало кто создаёт устройства основанного на лампах. Но, тем не менее, такие устройства обладают отличными параметрами звука. Такие устройства имеют большой ряд недостатков: употребляют много энергии, занимают много места, тяжелее обычных, дорогие.

Разобравшись с необходимыми компонентами можно приступать к сборке устройства.

Схемы и инструкции по сборке

Существует множество схем по сборке усилителей. Они в первую очередь зависят от того старая или цифровая техника будет создана, размера и источника питания устройства. Собираются схемы на печатной плате, которая в итоге сделает устройство компактным. Также для сборки следует иметь в наличии паяльник.

Схема, которая, была разработана британцем Джоном Линсли-Худом, базируется на использовании четырёх транзисторов без использования микросхем. Такая схема позволяет с точностью воспроизводить форму входного сигнала, что даёт в итоге качественное усиление и синусоиду.

Только профессионалы могут создавать собственные схемы. Для новичков существует программа Sprint Layout, где можно посмотреть схемы и выбрать нужную.

Самый простой усилитель звука

В наше время биполярные транзисторы уходят в прошлое, и теперь, чтобы собрать какой-либо простой усилитель, уже не надо мучаться с расчетами и клепать печатную плату больших размеров.

Микросхемы TDA

Сейчас почти вся дешевая усилительная техника делается на микросхемах. Самое большое распространение получили микросхемы TDA для усиления аудиосигнала. В настоящее время они используются в автомагнитолах, в активных сабвуферах, в домашней акустике и во многих других аудиоусилителях и выглядят примерно вот так:

Одноканальный усилитель на TDA7396

Вот распиновка микросхемы:

Собирать наш усилитель будем по типичной схеме, которая была приложена в самом даташите:

На ножку 8 подаем +Vs, а на 4 ножку ничего не подаем. Следовательно, схема примет вот такой вид:

+Vs – это напряжение питания. Оно может быть от 8 и до 18 Вольт. “IN+” и “IN-” – сюда подаем слабый звуковой сигнал. К 5 и 7 ноге цепляем динамик. Шестую ногу садим на минус.

Вот моя сборка навесным монтажом

Конденсаторы на входе питания 100нФ и 1000мкФ я не использовал, так как у меня с блока питания итак идет чистое напряжение.

Раскачивал динамик с такими параметрами:

Как видите, сопротивление катушки 4 Ома. Полоса частот говорит о том, что он сабвуферного типа.

А вот так у меня выглядит саб в самопальном корпусе:

Пробовал снять видео, но звук на видео у меня снимает очень плохо. Но все-таки могу сказать, что с телефона на средней мощности уже долбило так, что уши заворачивались, хотя потребление всей схемы в рабочем виде составило всего около 10 Ватт (умножаем 14,3 на 0,73). В этом примере я взял напряжение, как в автомобиле, то есть 14,4 Вольта, что вполне укладывается в наш рабочий диапазон от 8 и до 18 Вольт.

Если у вас нет мощного источника питания, то его можно собрать вот по этой схеме.

Не зацикливайтесь именно на этой микросхеме. Этих микросхем TDA, как я уже говорил, существует множество видов. Некоторые из них усиливают стереосигнал и могут выдавать звук сразу на 4 динамика, как это сделано в автомагнитолах. Так что не поленитесь порыться в интернете и найти подходящую ТДАшку. После окончания сборки дайте заценить соседям ваш усилитель, выкрутив ручку громкости на всю балалайку и прислонив мощный динамик к стене).

А вот в этой статье я собирал усилитель на микросхеме TDA2030A

Получилось очень даже неплохо, так как TDA2030A обладает лучшими характеристиками, чем TDA7396

Также приложу для разнообразия еще схему от подписчика, у которого усилитель на TDA 1557Q работает исправно уже более 10 лет подряд:

Усилители на Алиэкспресс

А вот здесь он уже сразу готовый

Да и вообще, этих модулей усилителей на Алиэкпресс ну очень много. Нажимаете на эту ссылку и выбираете любой понравившийся усилитель.

Схема усилителя для наушников четвертая, для «подвинутых» в ламповую сторону

В данной схеме усилителя для наушников (автор — Б. Каинка, журнал Elektor Electronics, №10/2003 год, с. 70.) используется лампа, применявшаяся в радиостанциях, когда-то стоявших на вооружении Советской Армии (Р-105М, Р-108М, Р-109М и другие). Да и в ДОСААФ такие радиостанции использовались весьма долго — например, для работы в диапазоне 28 МГц подходила Р-108М.

Лампа 1П24Б — пентод прямого накала, тип «стержневая», малогабаритная. Напряжение накала, указанное на схеме, 1,2 Вольта при токе 240 мА.

Анодное напряжение здесь низкое – всего 12 Вольт, так что можно не бояться, что от анодной цепи «долбанет» сотней вольт.

Непосредственно в анодную цепь включаются наушники, сопротивление обмотки которых должно быть не менее 600 Ом (говорят, есть такие «уши» из разряда «студийных»). И конечно же, понадобится две таких лампы — ведь у нас предполагается «стерео»…

Схема источника питания не приводится специально — если уж вы собрались паять данную схему и нашли такие не особо распространенные на рынке лампы, то в дальнейшем моя помощь в этой конкретной области вам точно не понадобится.

Конструкция и детали стереоусилителя

Большинство деталей блока питания установлены на монтажной плате размерами 95×80 мм, рис.З. Все компоненты блока питания установлены в корпусе одной из колонок размерами 180x128x140 мм. В конструкции можно применить постоянные резисторы типов С1-4, С1-14, МЛТ, РПМ, С2-23, С2-33.

Резистор R2 желательно применить проволочный мощностью 2…5 Вт сопротивлением 10… 33 Ом. Переменный резистор R10 типа СПЗ-З0а или аналогичный с линейной характеристикой зависимости сопротивления от угла поворота подвижного контакта. Вместо варистора MYG20-431 подойдёт FNR-20K431, FNR-20K471, LF14K471, LF20K471, GNR20D431 К, TVR14-471.

Неполярные конденсаторы С1 – С4, С15, С16 керамические К10-17, К10-50 или импортные. Остальные неполярные конденсаторы малогабаритные плёночные. Электролитические конденсаторы оксидные алюминиевые или танталовые типов К50-35, К50-68, К50-29, К53-19 или аналоги.

Диоды FR155 можно заменить любыми из 1 N5391 – 1 N5399, FR151 -FR157, FR201 – FR207, КД258, КД411. Диоды Шотки 1N5822 можно заменить SR360, SR306. Вместо стабилитрона Д815А подойдёт 1N5338. Стабилитроны BZV55C- 5V6 можно заменить 1N4734A, КС156Г. Светодиоды могут быть любыми непрерывного свечения с повышенной светоотдачей без встроенных резисторов, например, серий КИПД40, КИПД66.

Германиевый р-п-р транзистор МП26А можно заменить МП26А.Б, МП25Б, МП40А, МП21А, Б. Вместо микросхемы AN7805 подойдёт KIA7805, МС7805, TL780-05C, КА7805, L7805CV. Отечественные микросхемы типа КР142ЕН5А и КР142ЕН5В для работы в этой конструкции не подходят. Микросхему стабилизатора напряжения устанавливают на ребристый дюралюминиевый теплоотвод с площадью охлаждающей поверхности 70 см2 (одна сторона).

Микросхему УМЗЧ типа TDA7496SA в этой конструкции можно заменить TDA7496. Микросхема TDA7496S для работы в этой конструкции не подходит. Микросхема TDA7496SA является наиболее совершенной по встроенным дополнительным функциям, но в описываемой конструкции из них используется только электронная регулировка громкости. Эту микросхему устанавливают на ребристый дюралюминиевый теплоотвод с площадью охлаждающей поверхности 160 см². Большинство деталей УМЗЧ установлены на монтажной плате размерами 95×80 мм, рис.4.

Понижающий трансформатор можно изготовить самостоятельно. Подойдёт Ш-образный магнитопровод с площадью центрального керна 8,2…9 см2. Первичная обмотка содержит 1410 витков обмоточного провода (типа ПЭЛ или ПЭВ) диаметром 0,23…0,27 мм. Обмотка II содержит 70 витков обмоточного провода диаметром 0,68 мм. Обмотка III — 120 витков обмоточного провода диаметром 0,68 мм. Между обмотками прокладывают несколько изоляционных слоёв лакоткани. Ток холостого хода такого трансформатора будет всего около 10 мА.

Вместо самодельного трансформатора можно применить унифицированный ТТП-40. Выключатель IRS-101-3C можно заменить IRS-201 -ВС, IRS-101 -1АЗ, IRS101-12C. Выключатель SA2 типа П2К с четырьмя группами контактов, соединенных попарно параллельно, можно заменить SDDF-3, KDC-A04, ПКН-41-1-2. Дроссели L1, L2 представляют собой проволочные перемычки с надетыми на них ферритовыми трубками длиной 10…20 мм. Держатель предохранителя в цепи 230В типа ДП1-ЦМ.

При компоновке элементов УМЗЧ следует внимательно отнестись к разводке сигнальных и силовых цепей общего провода. На принципиальной схеме (рис.2) силовые цепи УМЗЧ показаны утолщёнными линиями. К общей точке соединения минусов конденсаторов С23, С24 индивидуальными проводниками или отдельными дорожками должны быть подключены выводы 11, 15, 8 DA1, соответствующие выводы ВА1, ВА2.

Популярные статьи Гирлянды в виде сердечек

Сигнальный общий провод берёт начало от вывода 8 DA2. АС с модулем УМЗЧ соединяют с АС с модулем питания с помощью четырёхжильного кабеля длиной 2…4 метра, сечение по меди каждой жилы 0,75…1,0 мм2. Внешний вид конструкции в сборе показан на фото в начале статьи. Безошибочно изготовленное из исправных деталей устройство начинает работать сразу и не нуждается в налаживании.

Инструменты и материалы

Внутренняя схема усилка

Если вы решили оборудовать свой автомобиль качественной магнитолой на 12 вольт, для обеспечения хорошего звучания потребуется сабвуфер и усилитель.

Для изготовления усилителя в машину вам потребуется подготовить несколько элементов, в частности, речь идет о четырех устройствах:

блок усилителя импульсов;
устройство обработки импульса;
преобразователь напряжения от 12 вольт до 40;
устройство выпрямителя и коммутации.

Чтобы сделать автомобильный усилитель, эти блоки можно соорудить своими руками или приобрести уже готовые. Второй вариант будет более актуальным для тех, кто желает сэкономить время. Рассмотрим все эти элементы по порядку.

Блок усилителя низких частот представляет собой плату типа TDA 7294 — такой вариант будет наиболее оптимальным для усилка к автомагнитоле на 12 В. Цена на такой девайс в среднем составляет около 200 рублей. Следует отметить, что технические особенности схемы дают возможность ей хорошо выполнять свои функции, в частности, на выходе схема может выдавать до 100 Ватт мощности. Учтите, что эта схема является одноканальной, но и этот нюанс можно преодолеть.

Схема для изготовления девайса

Выходные транзисторы должны быть обеспечены охлаждением, чтобы сделать это, элементы можно загнуть к плате, при этом их контакты должны быть расположены вверх. После этого на контактные поверхности необходимо нанести термопасту и положить диэлектрическую пленку, а уже потом поверх монтируются радиаторы. Благодаря этому вы сможете немного уменьшить габариты последних и в целом сэкономить место в корпусе.

Поскольку установка сабвуфера подразумевает использование усилителя для авто, из поступающего импульса нужно будет выделить именно низкий диапазон частот. Сама по себе используемая схема является одноканальной, так что на входе в устройство обработки импульса необходимо поставить сумматор каналов. Это позволит преобразовать двухканальный импульс в одноканальный.

Усилитель для сабвуфера в машину подразумевает использование устройства преобразования напряжения или трансформатора от 12 до 40 вольт. Для этой цели можно использовать схему TL-494. В принципе, в продаже можно найти и другие варианты, но этот оптимально подойдет для тех автовладельцев, у которых нет опыта в изготовлении усилков. Тем более, что эта схема отлично подходит для сабвуфера и усилителя на 12 вольт по техническим параметрам — она позволяет обеспечить наиболее мощный импульс.

Схема самодельного устройства

Что касается устройства выпрямления и коммутации, то этот девайс состоит из нескольких компонентов:

Устройство коммутации, необходимое для оповещения водителя о готовности или неготовности усилка к работе. Оповещение осуществляется благодаря двум диодам — красному и зеленому.
Устройство выпрямителя. Этот девайс необходим для стабилизации импульсов, которые передаются на основной блок управления.

Перед тем, как сделать усилитель для сабвуфера на 12 вольт, необходимо подготовить один из основных компонентов устройства — корпус. Разумеется, этот элемент нужен, иначе куда производить установку схемы? Как вариант, корпус можно соорудить своими руками из фанеры или приобрести готовый, все зависит только от ваших возможностей и предпочтений. Например, подключение усилителя может осуществляться в корпус от DVD-проигрывателя. Такой девайс имеет небольшие размеры, обычно стильный дизайн, а его разъемы при необходимости можно переделать для подключения к автосабвуферам.

Более оптимальным вариантом будет использование алюминиевого и, что самое главное — целого корпуса, который также может выполнять функцию радиатора. Как известно, во время работы схемы нагреваются, в результате чего при использовании деревянного корпуса при изготовлении придется продумывать систему охлаждения. Причем эта система должна быть наиболее качественной. Более того, в некоторых случаях необходимо даже делать активное охлаждение. Поэтому использование алюминиевого корпуса является наиболее оптимальным вариантом (автор видео — AKA KASYAN).

Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

Элементная база
Электрические параметры
Выбор схемы

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

Доработка плеера

Источником сигнала служит карманный MP3 «флэш» плейер Асогр питающийся от одного гальванического или аккумуляторного элемента типоразмера «ААА».

К сожалению, данный плеер не имеет разъемов для зарядки аккумулятора или подключения внешнего источника питания. У него есть только USB-разъем для связи с компьютером и разъем для подключения головных телефонов.

Рис. 2. Доработка плеера.

Поэтому, плейер пришлось немного доработать. Несмотря на свои малые габариты в его корпусе достаточно просторно. На рисунке показана схематически печатная плата.

Необходимо разобрать корпус плейера, для чего отвинтить два винта возле USB-разъема. Затем, в тыльной части корпуса сделать небольшое отверстие и установить туда малогабаритный одноконтактный разъем или клемму. Соединить её тонким монтажным проводом с печатной дорожкой, в которую впаян контакт для плюса элемента питания. Затем все собрать.

Подборка простых УНЧ на ИМС серии TDA

УМЗЧ на ИМС TDA7053

Ниже приведена принципиальная схема усилителя с выходной мощностью до 1 Вт на канал, собранного на одной интегральной микросхеме TDA7053 производства фирмы Philips в корпусе DIP-16, а также двух переменных резисторов, двух керамических и одного оксидного конденсаторов. Особенностью усилителя является наличие в каждом канале не одной, а двух динамических головок сопротивлением по 8 Ом. Здесь возможно использование самых распространенных головок 1ГД-40 старого производства или подобных по конструкции головок с эллиптическим диффузором, например 2ГДШ-2-8. Другой особенностью усилителя является то, что его выходы нигде не соединены с общим проводом питания. Это характерно для мостовых усилителей мощности с бесконденсаторным выходом.

С регулятором громкости:

Без регулятора громкости:

Интегральная микросхема рассчитана на работу при напряжении питания 3-15 В и токе покоя около 5 мА. Минимальное сопротивление нагрузки — 8 Ом.

эскизы Печатных плат:

УМЗЧ на ИМС К174УН14 (TDA2003) Ниже дана принципиальная схема самого простого, надежного, экономичного и широко распространенного в промышленной аппаратуре усилителя мощности звуковой частоты на отечественной интегральной микросхеме К174УН14, имеющей десятки аналогов за рубежом, среди которых самым популярным является ТДА2003. Микросхема предназначена для работы при напряжении источника питания 8-18 В и сопротивлении нагрузки не менее 2 Ом. При этом достигается равномерное усиление сигнала в полосе частот 30 Гц — 20 кГц, а ток покоя составляет 40-60 мА. Чувствительность усилителя — около 50 мВ. Микросхема снабжена собственным теплоотводом, допускающим работу с выходной мощностью не более 2 Вт. Для получения большей мощности обязательно требуется установка дополнительного пластинчатого либо ребристого или игольчатого теплоотвода.

УМЗЧ на ИМС К174УН20 (TDA2004)

Стереофонический усилитель на основе микросхемы К174УН20 (TDA2004). Он обеспечивает выходную мощность 4 Вт по каждому каналу при напряжении питания 12 В и сопротивлении нагрузки 4 Ом. При увеличении сопротивления нагрузки до 8 Ом в каждом канале выходная мощность уменьшается до 2,2 Вт на канал при том же напряжении питания.

УМЗЧ на ИМС TDA7370

Двухканальный усилитель мощности звуковой частоты на одной интегральной микросхеме фирмы Philips TDA7370. При наличии дополнительного теплоотвода и достаточно мощном источнике напряжения постоянного тока 12 В он способен развивать номинальную выходную мощность по каждому каналу 10 Вт при коэффициенте нелинейных искажений 1%. И приятная особенность — почти не требует обвеса.

УМЗЧ на ИМС TDA7240A

Главное отличие его от предыдущего в том, что имеется только один канал усиления на 20 Вт. Такой усилитель потребляет большой ток (до 3,5 А), поэтому его можно питать или от достаточно мощного выпрямителя, или от автомобильного аккумулятора напряжением 13,6 В.

5 шт жала для 900M-T

Ну и я думаю не будет лишним, если я покажу готовые УНЧ которые можно заказать у наших Китайских друзей:Усилитель на TDA2030

Усилитель на TDA 7293 (2 канала)

Усилитель на TDA 7850 (4 канала)

Схема однотактного УНЧ на транзисторе

Самый простой усилитель, построенный по схеме с общим эмиттером, работает в классе «А». В схеме используется полупроводниковый элемент со структурой n-p-n. В коллекторной цепи установлено сопротивление R3, ограничивающее протекающий ток. Коллекторная цепь соединяется с положительным проводом питания, а эмиттерная – с отрицательным. В случае использования полупроводниковых транзисторов со структурой p-n-p схема будет точно такой же, вот только потребуется поменять полярность.

С помощью разделительного конденсатора С1 удается отделить переменный входной сигнал от источника постоянного тока. При этом конденсатор не является преградой для протекания переменного тока по пути база-эмиттер. Внутреннее сопротивление перехода эмиттер-база вместе с резисторами R1 и R2 представляют собой простейший делитель напряжения питания. Обычно резистор R2 имеет сопротивление 1-1,5 кОм – наиболее типичные значения для таких схем. При этом напряжение питания делится ровно пополам. И если запитать схему напряжением 20 Вольт, то можно увидеть, что значение коэффициента усиления по току h21 составит 150. Нужно отметить, что усилители КВ на транзисторах выполняются по аналогичным схемам, только работают немного иначе.

При этом напряжение эмиттера равно 9 В и падение на участке цепи «Э-Б» 0,7 В (что характерно для транзисторов на кристаллах кремния). Если рассмотреть усилитель на германиевых транзисторах, то в этом случае падение напряжения на участке «Э-Б» будет равно 0,3 В. Ток в цепи коллектора будет равен тому, который протекает в эмиттере. Вычислить можно, разделив напряжение эмиттера на сопротивление R2 – 9В/1 кОм=9 мА. Для вычисления значения тока базы необходимо 9 мА разделить на коэффициент усиления h21 – 9мА/150=60 мкА. В конструкциях УНЧ обычно используются биполярные транзисторы. Принцип работы у него отличается от полевых.

На резисторе R1 теперь можно вычислить значение падения – это разница между напряжениями базы и питания. При этом напряжение базы можно узнать по формуле – сумма характеристик эмиттера и перехода «Э-Б». При питании от источника 20 Вольт: 20 – 9,7 = 10,3. Отсюда можно вычислить и значение сопротивления R1=10,3В/60 мкА=172 кОм. В схеме присутствует емкость С2, необходимая для реализации цепи, по которой сможет проходить переменная составляющая эмиттерного тока.

Если не устанавливать конденсатор С2, переменная составляющая будет очень сильно ограничиваться. Из-за этого такой усилитель звука на транзисторах будет обладать очень низким коэффициентом усиления по току h21

Нужно обратить внимание на то, что в вышеизложенных расчетах принимались равными токи базы и коллектора. Причем за ток базы брался тот, который втекает в цепь от эмиттера

Возникает он только при условии подачи на вывод базы транзистора напряжения смещения.

Но нужно учитывать, что по цепи базы абсолютно всегда, независимо от наличия смещения, обязательно протекает ток утечки коллектора. В схемах с общим эмиттером ток утечки усиливается не менее чем в 150 раз. Но обычно это значение учитывается только при расчете усилителей на германиевых транзисторах. В случае использования кремниевых, у которых ток цепи «К-Б» очень мал, этим значением просто пренебрегают.

Схема усилителя hi-fi на микросхеме tda7294
