Оптоволоконный кабель. виды и устройство. установка и применение

Приёмники

Главный компонент оптического приемника — фотодатчик, который преобразовывает свет в электричество, используя фотоэлектрический эффект. Фотодатчик — типично фотодиод на основе полупроводника. Несколько типов фотодиодов включают p-n фотодиоды, фотодиоды «булавки», и фотодиоды «лавины». Металл металического полупроводника (MSM фотодатчики) также используется из-за их пригодности для интеграции кругооборота в мультиплексорах разделения длины волны и регенераторах.

Оптически-электрические конвертеры — обычно вместе с transimpedance усилителем и ограничивающим усилителем, чтобы произвести цифровой сигнал из поступающего электрическго сигнала (накопление электронов в пикселях) от поступающего оптического сигнала (электромагнитное излучение), который может быть уменьшен и искажен, проходя через канал. Далее происходит обработка сигнала — восстановление его првоначальной формы от управляемых данных, выполненный замкнутой фазовой петлёй, может также быть применено прежде, чем данные переданы.

Оптоволоконный кабель: виды и состав

Прежде чем разбирать инструкцию по сварке кабеля, рассмотрим, что такое оптический кабель. ВОЛС – это волоконно-оптические линии связи, которые разделяют по категориям.

  1. Конструкционные особенности: могут состоять из оболочки с трубными модулями или многослойного соединения и двухуровневой защиты.
  2. Место применения: наружное или внутреннее. Учитывая высокую стоимость оптического кабеля, внутренняя прокладка оптоволоконной линии связи применяется крайне редко, только в случаях необходимости высокоскоростной, целостной и точной передачи данных.
  3. Условия прокладки кабеля: подвесные, грунтовые, канализационные, под водой, подвешиваемые на столбы электропередачи. Наиболее часто в обиходе встречаются подвесные, грунтовые и канализационные кабели. Реже применяют патч-корды, с тросиками и гофроброней.

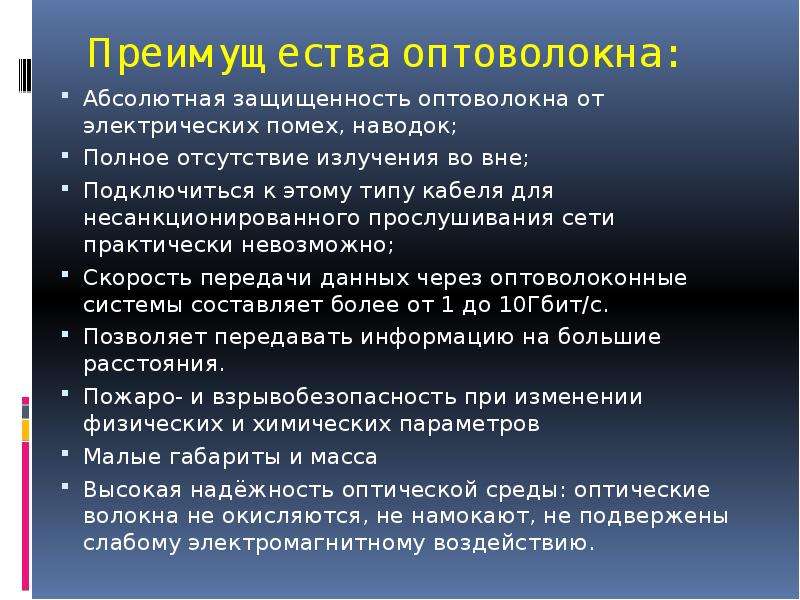

Особенности и основные преимущества ВОЛС

Волоконно-оптические системы связи в настоящее время получили широкое распространение по всему миру, постепенно вытесняя другие проводные способы передачи данных благодаря своим особенностям и уникальным характеристикам.

Давайте более подробно рассмотрим некоторые ключевые моменты, чтобы понимать, в чем преимущество волоконно-оптической связи:

  • пропускная способность. Это одна из основных характеристик, которая важна для линии связи. Потенциал одного канала позволяет выйти на объем в несколько терабит за секунду;
  • универсальность. По оптическому кабелю можно передавать сигналы различной модуляции;

минимальный коэффициент затухания. Благодаря этому качеству, длина участка сети без использования дополнительных ретрансляторов или усилителей может достигать до 100 километров;

безопасность данных. К волоконно-оптической линии практически невозможно подключится злоумышленнику – в случае физического нарушения целостности канала сигнал перестанет проходить сквозь кабель, а надежное кодирование убережет от перехвата информации при помощи программных средств. Дополнительно система безопасности предупредит о попытке проникновения и взлома. Именно благодаря такой особенности, оптические кабели используют различные организации (правоохранительные органы, банки, исследовательские компании), которые работают с секретными данными;

пожарная безопасность. Благодаря своему строению и используемым материалам, оптико-волоконные кабели не поддерживают горение и не приводят к образованию искры. Это позволяет использовать их на химических, нефтеперерабатывающих и других предприятиях с повышенным уровнем пожарной опасности;

экономическая выгода. Несмотря на то, что стоимость прокладывания линии довольно высокая, она все равно будет дешевле и качественнее, чем традиционное соединение с использованием медного кабеля. Дополнительно стоит учесть минимальные расходы на усилители сигнала, особенно, если речь идет о больших участках магистралей. Для сравнения, ретрансляторы при стандартном подключении должны устанавливаться каждые 5-7 километров, а при использовании оптико-волоконного кабеля – каждые 100 километров;

надежность и долговечность. При использовании соединения в стандартных климатических условиях, срок службы кабеля и соединительного оборудования будет примерно в два раза больше, чем при эксплуатации медного кабеля.

Благодаря этим преимуществам линии связи на основе оптико-волоконных соединений пользуются большой популярностью в наше время по всему миру.

Больше о волоконно-оптических линиях связи и их особенностях проектирования можно узнать на ежегодной выставке «Связь».

Оптико волоконная связьВоздушные линииАппаратура линий связи

История

В 1966 Чарльз К. Као и Джордж Хокхам предложили оптические волокна в Лабораториях STC (STL), Harlow, когда они показали, что потери 1000 децибелов/км в существующем стекле (по сравнению с 5-10 децибелами/км в коаксиальном кабеле) происходили из-за загрязнителей, которые могли потенциально быть удалены.

Оптическое волокно было успешно развито в 1970, в работе «Грануло-стеклянные работы», где с низким ослаблением сигнала в средствах связи (20dB/km) и в то же самое время лазеры полупроводника GaAs были развиты так, что они были компактными и поэтому подходящим для того, чтобы передать свет через волокно оптические кабели на длинные расстояния.

После периода исследования, начинающегося с 1975, была создана первая коммерческая оптико-волокнная система связи, которая работала с длиной волны приблизительно 0.8 мкм и использовала лазеры полупроводника GaAs. Эта система первого поколения работала с небольшой величиной передачи 45 Mbps с интервалом ретрансляции до 10 км. Вскоре 22 апреля 1977, общий телефон и электронная система послали первое живое видео по телефонну через волоконную оптику с рарешением в 6 Mbps в Лонг-Бич, Калифорнии. {км}

Второе поколение оптическо-волокной связи было развито для коммерческого использования в начале 1980-ых, работало с длиной влны в 1,3 мкм, и использовало лазеры полупроводника InGaAsP. Хотя эти системы были первоначально ограничены дисперсией, в 1981 волокно единственного способа было показано, чтобы очень улучшить работу системы. К 1987, эти системы управляли в скоростях передачи битов до 1.7 Gb/s с интервалом ретранслятора до 50 км.

Первый трансатлантический телефонный кабель, который использует оптическое волокно, основанный на TAT-8 Дезервайр, оптимизировал лазерную технологию увеличения сигнала. Это вошло в операцию в 1988.

Оптические волоконно-оптические системы третьего поколения, которые проводят волну в 1.55 мкм, имели потери приблизительно 0.2 децибелов/км. Они достигли этого несмотря на более ранние трудности с распространением импульса в той длине волны, используя обычные лазеры полупроводника InGaAsP. Ученые преодолели эту трудность при использовании перемещающих дисперсию волокон, разработанных, чтобы иметь минимальную дисперсию в 1.55 мкм или ограничивая лазерный спектр единственным продольным способом. Эти достижения в конечном счете позволили системам третьего поколения работать коммерчески в 2.5 Gbit/s с интервалом ретранслятора сверх 100 км.

Четвертое поколение оптических волокном систем коммуникации использовало оптическое усиление сигнала, чтобы уменьшить потребность в ретрансляторах и мультиплексировании разделения длины волны, чтобы увеличить вместимость данных. Эти два усовершенствования вызвали революцию, которая привела к удвоению вместимости системы каждые 6 месяцев, начинающей в 1992, до тех пор,пока не было достигнуто больше нормы 10 Tb/s к 2001. Недавно, скорости передачи в битах 14 Tbit/s были достигнуты по единственной 160-километровой линии, используя оптические усилители.

Центр развития для пятого поколения оптических волокном коммуникаций находится на распространении диапазона длины волны, по которому может работать система WDM. Обычное окно длины волны, известное как полоса C, покрывает диапазон длин волн 1.53-1.57 мкм, и новое сухое волокно имеет окно низкой потери, обещающее расширение того диапазона к 1.30-1.65 мкм. Другие события включают понятие «optical solitons» пульсация которого сохраняет их форму, противодействуя эффектам дисперсии с нелинейными эффектами волокна при использовании пульсации определенной формы.

Учитывайте особенности прокладываемого кабеля.

Для магистральной прокладки используйте loosetube (модульной конструкции) кабели. Loosetube (модульной конструкции) кабели более прочные, нежели tightbuffer (в плотном буфере) кабели. Причина заключается в том, что избыточная длина волокна в буферной трубке (модуле) имеет способность перемещаться из области с низкой нагрузкой в область с более высокой.

При подземной прокладке кабеля в пластиковых трубах помечайте кабельную трассу с помощью поверхностных маркеров. Внимательно отнеситесь к возможным преградам.На всех поворотах и изгибах должны использоваться специальные распределительные колодцы.

Смазывайте кабель при затягивании в кабельный канал. Смазка уменьшает трение и вероятность повреждения кабеля. Следите, что бы смазка была совместима с материалом оболочки кабеля. Используйте только рекомендованные производителем смазочные материалы для кабелей и труб.

При задувке определите максимально допустимую силу воздушного потока. Чрезмерный воздушный поток приведет к тому, что кабель закрутится или согнётся в трубе, что приведет к повреждению волокон.

При прокладке оптического кабеля с креплением к стальному тросу избегайте лишних изгибов трассы. Перед подвеской ВОК убедитесь в надежном креплении несущего троса на концах трассы.Закрепляйте кабель пластиковыми стяжками с большой площадью контакта. Избегайте защемления или пережатия кабеля. Кабельные стяжки должны устанавливаться вручную с мягким нажимом.

При прокладке кабелей, где используются арамидные нити и центральный силовой элемент (ЦСЭ) из стекловолокна, следует использовать ЧОКК (чулок оптического кабеля). ЦСЭ обязательно должен крепиться путем вплетения в ЧОКК, а затем связывания. Все элементы прочности кабеля должны быть равным образом соединены с ЧОКК, чтобы обеспечить правильное распределение усилия натяжения.

При прокладке внутриобъектовых кабелей, где арамидные (кевларовые) нити являются силовыми элементами, можно снять оболочку, связать нити в узел и использовать их в качестве «коуша» для протяжки кабеля. При желании в узел можно завязать и саму оболочку внутриобъектового кабеля. После протяжки узел следует срезать.Внутриобъектовые кабели можно прокладывать напрямую или с использованием гофрированной трубы. Гофротруба дает возможность идентифицировать волоконно-оптический кабель и защитить его от повреждений, например, если кто-нибудь попытается разрезать его по ошибке!

Все вертикально проложенные кабели должны быть надежно закреплены в верхней части трассы. Для закрепления кабеля рекомендуется использовать сетчатый захват типа ЧОКК.Места крепления вертикально проложенного кабеля должны быть тщательно подобраны, чтобы удерживать кабель, не нарушая при этом минимальный радиус изгиба.

Вес кабеля при безопорной вертикальной прокладке должен быть меньше допустимой растягивающей нагрузки для данного кабеля. Для уточнения деталей следует обратиться к спецификации производителя. Однако для оптимальной работы всё-таки рекомендуется использовать промежуточные точки крепления кабеля.

Знайте максимально разрешенную высоту вертикальной прокладки для имеющегося типа кабеля. Превышение этого предела может привести к обрыву волокон, избыточному затуханию, а в случае с loosetube кабелями (кабелями модульной конструкции) — к сдвигу волокон в кабеле. При вертикальной прокладке loosetube (модульной конструкции) кабелей выкладывайте петли (запас). Делайте это для того, чтобы предотвратить сползание волокон в нижнюю часть вертикально проложенного кабеля.

Применяемые инструменты

Как и для пайки оптоволокна, чтобы разделать кабель, необходимо иметь специальный комплект инструментов.

Стандартный набор инструментов монтажника-спайщика включает в себя:

  • комплект стрипперов;
  • комплект отверток;
  • плоскогубцы;
  • тросокусы;
  • набор ножей;
  • прочие дополнительные инструменты для различных рабочих ситуаций.

Сегодня существует множество наборов инструментов от разных производителей, с разной комплектацией. Они могут быть полностью укомплектованы необходимым инструментом или содержать только основные. Многие производители не уделяют особого внимания прочности кейсов для хранения инструмента, а только его внешнему виду. Их изготавливают из ДВП, покрывают текстурированной фольгой. Соответственно, такие кейсы в тяжелых условиях эксплуатации долго не выдерживают, требуют периодического ремонта.

И также плохого качества могут быть и некоторые инструменты из набора, а некоторые, вообще, могут не понадобиться в работе. Дорогостоящие фирменные расходники высокого качества могут быть заменены на более дешевые изделия.

Количество волокон кабеля

Итак, один провод может содержать 1-96 волокон. Сколько нужно, зависит от количества узлов приёма-передачи стационарных, а также абонентских девайсов. Важна и схема сети. Одного волокна достаточно для вещательных сетей, если данные передаются в одном направлении. Для двунаправленного обмена информацией нужно уже два волокна.

Важно помнить и о том, что со временем сеть, скорее всего, понадобится расширить. Поэтому мы советуем заранее покупать оптоволоконный кабель с запасом волокон

Сколько надо про запас, зависит от типа сегмента сети. К примеру, магистральному участку, поскольку он крупный, надо 50% запаса, а распределительному — 20%. Что касается небольших участков — это тот случай, когда запас не нужен. Если понадобится расширение сети, проще будет проложить другой кабель с большим количеством волокон, чем у старого.

Ремонт оптической линии

Ремонт ВОЛС состоит из следующих действий:

  • поиск места обрыва оптической линии;
  • организация доступа ремонтника к поврежденным оптическим волокнам;
  • ремонт оптического кабеля;
  • повторная проверка кабельной трассы.

Как было указано ранее, место обрыва ищут с помощью рефлектометра. Потеря сигнала может произойти как в одном из кроссов или муфт, так и в середине целого участка кабеля (к примеру, проведение подземных работ в месте прокладки кабеля).

соединительная муфта для ВОЛС

В первом случае ломается место некачественного шва и делается новая сварка оптики. Во втором случае все куда сложнее, ремонт оптоволокна невозможен. Если технический запас и особенность расположения кабеля позволяет, то в месте разрыва устанавливается дополнительная муфта. В противном случае весь участок кабеля меняется, сварные работы проводятся на обоих концах нового кабеля. Ремонт ВОЛС – процесс весьма затратный, поэтому лучше заранее качественно провести монтажные работы.

Прокладка оптоволокна на местности

Многих людей, которые хотят оптический интернет, интересуют особенности прокладки оптоволокна. На самом деле это довольно сложная работа, которая должна выполняться профессионалами. Выделяют четыре основных способа прокладки оптического кабеля на местности.

В грунте

Это наиболее распространенный способ, которым часто пользуется Ростелеком и другие популярные провайдеры.

Прежде чем уложить кабель, необходимо разработать схему. В ней детально планируется, как и где будет пролегать провод. Для укладки в грунте используются кабели с прочной наружной оболочкой. Она обеспечит дополнительную защиту от повышенной влажности и грызунов.

Чтобы провод не повредился, его могут помещать в специальной пластиковой трубе.

Размещение на опорах — наиболее простой способ прокладки оптики

Подвешивание на опорах

Бывают случаи, когда не удается проводить волокно для интернета в грунте. В подобных ситуациях кабель вешают на дополнительные опоры. Чаще всего данный способ используется при подключении к сети Internet дач или частных домов.

Для подвешивания используются провода с вмонтированным тросом, который в разрезе представлен в виде восьмерки. Также конструкция оснащается упрочняющими нитями. Они нужны для предотвращения растягиваний и провисаний.

Прокладка в канализации

Это наиболее подходящий вариант подключения оптико-волоконного интернета в городской местности. Провайдеры часто используют готовые канализационные каналы для проведения сетевых проводов. Для протяжки применяется кабельная лебедка или пруток.

Внутри помещений

Иногда оптоволокно приходится проводить в зданиях. Для этого используются облегченные кабели с эластичной оболочкой. Они прокладываются в заранее сделанных каналах. Если их нет, можно протянуть провод под плинтусами.

Конструкция оптического кабеля

Для организации волоконно-оптической линии отдельные волокна используются в составе оптического кабеля. Его конструкция зависит от назначения линии передач и способа прокладки, но в целом он содержит несколько оптоволокон с индивидуальным защитным покрытием (от царапин и механических повреждений). Такая защита обычно выполняется в два слоя – сначала оболочка из компаунда, а сверху — дополнительное покрытие из пластика или лака. Волокна заключаются в общую оболочку (подобно обычным электрическим кабелям), которая определяет область применения кабеля и выбирается с учетом внешних воздействий, которым будет подвергаться линия в процессе эксплуатации.

При прокладке в кабельных лотках существует проблема защиты линий от грызунов. В этом случае надо выбирать кабель, внешняя оболочка которого усилена стальной лентой или проволочной броней. Также в качестве защиты от повреждения используются стеклонити.

Если кабель прокладывается в трубе, усиленная оболочка не нужна. Металлическая трубка надежно защищает от зубов мышей и крыс. Внешнюю оболочку можно выполнить облегченной. Так удобнее затягивать кабель внутри трубы.

Если предстоит прокладывать линию в грунте, защиту выполняют в виде проволочной брони, защищенной от коррозии, или стеклопластиковых прутьев. Здесь обеспечивается высокая стойкость не только на сдавливание, но и на растягивание.

Если кабель надо прокладывать на участках моря, через реки и прочие водные преграды, по болотистому грунту и т.п., применяется дополнительная защита из алюмополимерной ленты. Так осуществляется сохранность от проникновения воды.

Также многие кабели внутри общей оболочки содержат:

  • армирующие стержни, служащие для придания конструкции большей прочности при внешних механических воздействиях и при тепловом удлинении линии;
  • заполнители – пластиковые нити, заполняющие пустые области между волокнами и другими элементами;
  • силовые стержни (их назначение – увеличивать нагрузку на разрыв).

В больших по длине пролетах линии подвешивается на тросе, но существуют самонесущие кабели. Несущий металлический трос встраивается непосредственно в оболочку.

В качестве отдельного типа волоконно-оптической линии надо упомянуть оптический патч корд. Этот кабель содержит одно или два волокна (одномодовых или двухмодовых), заключенных в общую оболочку. С обеих сторон шнур оснащается коннекторами для подключения. Такие кабели имеют небольшую длину и предназначены для соединения оборудования на небольшом расстоянии или прокладки внутришкафных коммуникаций.

Ограничения оптоволокна

Есть причина, по которой оптоволоконный интернет не является общедоступным. Волокно намного дороже для запуска и не оправдывает затраты, когда кабельные линии часто уже доступны. Для большинства людей скорость 20-100 Мбит/с, которую они получают на кабеле, достаточна, так как большинство загрузок из Интернета в любом случае не превысят этого соединения.

И хотя волокно, безусловно, лучше, чем медь, Вы не увидите увеличения фактической скорости загрузки из-за ограничений на сервере, с которого Вы загружаете. Такое приложение, как Steam, загружающее игру на 10 ГБ, похоже, потребуется всего несколько секунд на волоконно-оптическом соединении 1000 Мбит/с, но на самом деле Вы получите максимальную скорость 50 Мбит/с от серверов Steam.

Регенерация

Когда линия связи должна охватить большее расстояние на которое способна существующая оптическая волокнная технология, сигнал должен быть восстановлен в промежуточных пунктах в при помощи ретрансляторов. Ретрансляторы добавляют существенную стоимость в системе связи, и таким образом проектировщики системы пытаются минимизировать их использование.

Недавние достижения в волокне и оптической технологии коммуникаций связи уменьшили деградацию сигнала и в настоящее время регенерация (восстановление) оптического сигнала необходима на расстояниях сотен километров. Это очень уменьшило стоимость оптической организации сети, особенно по подводным промежуткам, где стоимость и надежность ретрансляторов — один из ключевых факторов, определяющих работу целой кабельной системы. Главные достижения, вносящие свой вклад в эти усовершенствования работы — управление дисперсией, которое стремится уравновесить эффекты дисперсии против нелинейности; и применяемые солитоны, которые используют нелинейные эффекты в волокне, чтобы позволить распространение без дисперсии по длинным кабелям, покрывающих большие расстояния.

Комплект защиты сварки

После этого оптоволокно аккуратно достается из сварочника. На место сварки надвигается муфточка КДЗС.

Ошибка №14
КДЗС должна полностью покрывать всю длину зачищенного волокна, иначе никакой жесткости не обеспечить.

Остался последний этап работ. Оптоволокно с муфтой помещается в печку, которая обычно расположена в верхней части сварочного прибора.

Выравниваете жилу в этой печке и закрываете крышку. Нажимаете на табло значок печки и ждете некоторое время до появления сигнала.

Далее открыв крышку, достаете ваше оптоволокно. При этом внутри прозрачной муфты не должно быть пузырьков, которые свидетельствуют о наличии воздуха или отдельных деформированных участков (локальный перегрев).

С каждого конца муфты должно показаться и вытечь наружу немного клеящего состава. Все это говорит о хорошей сварке и надежном соединении и изоляции проводов.

При сварке многожильного кабеля все готовые муфты КДЗС обычно укладываются в специальный охлаждающий лоток. Его смысл не просто удобно расположить жилы, дабы они не путались и не мешались, а в равномерном охлаждении гильз.

Некоторые кабельщики делают такие лотки самостоятельно, например из алюминиевых уголков.

При последовательной сварке нескольких жил, не оставляйте надолго муфту в данном отсеке, иначе ее стенки расплавятся и прилипнут к стенкам направляющих элементов.

Ошибка №15
Еще одна ошибка – так называемый “горячий пирожок”.

Это когда еще не совсем остывшую муфту, сразу же из печки перекладывают в ложемент сплайс кассеты оптического кросса. С одной стороны очень удобно, сплавил – вставил, сплавил – вставил. Ничего не запутается и не переплетется с другими жилами.

Однако в этом случае стенки ложемента не дают толком остыть муфточке, мягкие стенки гильзы изгибает, что в итоге деформирует волокно и приводит к потерям.

Как видите, даже при использовании профессионального сварочного оборудования в этом деле имеется огромное количество своих нюансов и тонкостей.

Процедура сваривания ВОЛС

ВОЛС — волоконно-оптические линии связи. Их сваривание осуществляется поэтапно:

  1. Оптоволоконный кабель разделяется: снимается изоляционное покрытие, отделяются отдельные модули, состоящие из определенного количества оптического волокна. Их сваривание производится отдельно.
  2. Волокна зачищаются (с них удаляется влагозащитное покрытие).
  3. На оптоволокно надевается КДЗС — специальная насадка из термоусадочных трубок и усилительных стержней.
  4. С волоконных окончаний убирается защитный слой (гель, лак), производится обработка спиртом.
  5. Затем волокна фиксируют прецизионными скалывателями (скол должен сформироваться перпендикулярно оси волокна).
  6. Свариваемые волокна помещаются в V-образные канавки (зажим).
  7. Их совмещают под микроскопом. В современных моделях эта процедура выполняется автоматически.
  8. Волокна разогреваются электрической сварочной дугой до необходимой температуры.
  9. Посредством механической деформации сварка оптоволоконного кабеля проверяется на прочность, оценивается процесс затухания, осуществляемый стыками.
  10. Оператор сварочного оборудования устанавливает защитный комплект на участок сваривания изделия, который далее помещается в специальную тепловую камеру для температурной усадки.

Скалыватель оптических волокон

После снятия лакового слоя с волокна, его требуется протереть безворсовой салфеткой, смоченной в спирте.

Ошибка №7
При чистке следующего волокна рекомендуется использовать другую салфетку, ну или по крайней мере ту ее часть, которая не участвовала в предыдущей очистке, либо не контактировала с вашими пальцами.

Если жила идеально чистая, протирая ее салфеткой, вы должны услышать характерный скрипящий звук.

Ошибка №8
С этого момента дотрагиваться до волокна руками или чем-либо другим ни в коем случае нельзя.

Более того, пока вы ее не поместили в сварочный аппарат, на нее даже пылинки не должно осесть. Это все влияет на качество сварки и уровень потерь.

После этого волокно нужно идеально ровно отрезать.

Ошибка №9
Нельзя это делать каким-либо другим инструментом, кроме специального скалывателя.

Хотя в СССР на ранних порах развития оптики, применялся даже вот такой универсальный набор кабельщика ВОЛС.

Срез должен быть очень четким, иметь строго цилиндрическую форму, без каких-либо углов и сколов.

Скалыватель может быть как встроен в сварочный аппарат, так и идти отдельным инструментом. Второй вариант предпочтительнее.

Просто помещаете проводок в скалыватель и закрываете крышечки до щелчка.

Ошибка №10
Внимание – остатки и отрезанные кусочки оптоволокна должны обязательно собираться в отдельный контейнер.

Нельзя чтобы они упали на пол, на стол или попали еще куда-либо. Толщина этих жилок настолько мала, что попав вам под кожу, этот кусочек может проникнуть в вену и начнет свое путешествие по всему организму. Также его можно случайно вдохнуть в легкие.

Все это в конечном итоге приведет к печальным последствиям.

Многие решают проблему сбора обрезков при помощи обычных кусочков изоленты. Дешево и сердито.

Ошибка №11
После скалывания волокно больше нельзя протирать спиртом или касаться им чего-либо.

Даже находиться с ним в пыльных или антисанитарных условиях запрещено. Создайте для этого подходящее рабочее место (палатка, затащите и спрячьте кабель в машину и т.п).

Классификация волоконно-оптических кабелей и спектр их применения

Волоконно-оптические кабели бывают трех видов:

  • уличные кабели(outdoor cables);
  • кабели для помещений (indoor cables);
  • Кабели для шнуров .

Outdoor cables общего применения незаменимы при организации подсистемы, связывающей отдельные объекты, indoor cables используются для прокладки внутри строений и объектов. Что касается кабелей для шнуров, то они нужны при горизонтальной разводке кабелей до комнаты или до рабочего места. Их также используют для изготовления шнуров, соединительных и коммутационных.

Если брать за основу условия эксплуатации, оптоволоконные кабели бывают:

  • магистральные;
  • монтажные;
  • станционные;
  • зоновые.

Станционные и монтажные легкие, компактные и короткие по длине, используются при прокладке магистрали внутри объектов и зданий. Зоновые и монтажные незаменимы при организации сети под водой, в колодцах и грунте, на опорах вдоль линий электропередач. Их строительная длина — больше 2 км, внешняя оболочка прочная, хорошо защищает сердцевину от внешних воздействий.

Вначале оптоволоконные кабели использовались исключительно в узкоспециализированных областях, для систем освещения они считались дорогостоящими и нерентабельными. Новые технологии значительно удешевили оптические волокна, что позволяет применять их где угодно: в телефонии, компьютерных сетях и магистралях общего пользования.

Ослабление сигнала

Ослабление передающего сигнала волокном, которое требует использования систем его увеличения, вызвано комбинацией поглощения материалами, рассеиванием Рэлея, рассеивание Mie и в конечном слае потерей связи. Хотя поглощение материалами для чистого кварца — приблизительно = 0.03 децибела/км (современное волокно имеет ослабление приблизительно 0.3 децибела/км), но примеси в оригинальных оптических волокнах вызвали ослабление сигнала приблизительно в 1000 децибелов/км. Другие формы ослабления вызваны физическими приложения сил к волокну, микроскопическими колебаниями плотности и несовершенными методами соединений.

Недостатки оптоволоконного кабеля

Основным недостатком оптоволоконного кабеля является сложность его установки, так как точность установки оптоволоконного кабеля влияет на показатель затухания. При монтаже разъемов пользуются сваркой или склеивают волокна посредством специального геля, который по физическим свойствам соответствует материалу кабеля и способен так же преломлять световые потоки.

Для работы с подобным видом кабеля необходимо иметь определенные навыки и умения, только квалифицированному персоналу под силу правильно установить оптоволоконный кабель в необходимом месте.

Выпуск кабеля со стекловолокном происходит в кусках различной длины, на обоих концах которых уже расположены необходимые разъемы.

Вторым недостатком оптоволоконного кабеля является его слабая прочность по сравнению с электрическим. На прозрачность стекловолокна может оказать влияние даже находящееся рядом ионизирующее излучение.

Повреждение волокна может происходить в результате перепада температур окружающей среды. Современные технологии позволяют производить кабель с применением стекла, стойкого к воздействию радиации. Но стоимость такого продукта будет намного дороже обыкновенного.

Сильное влияние на оптоволоконные кабели оказывает и различного рода механическое воздействие. С целью его уменьшения при изготовлении кабеля были применены мягкие оболочки из звукопоглощающего материала.

Соединение волокон между собой возможно во множестве вариантов, среди которых часто встречается дуговая сварка.

В качестве оборудования используется сварочный аппарат специального назначения. Он состоит из микроскопа, зажимов, дуговой сварки, термоусадочной камеры и микропроцессора.

Оптоволоконный интернет

Благодаря оптическому кабелю можно настраивать высокоскоростное интернет-соединение, которое играет огромную роль в сегодняшнем мире. Оптоволоконный провод является самой прогрессивной технологией передачи данных по сети.

Плюсы оптического кабеля:

  • Долговечность, высокая пропускная способность, способствующая быстрой передаче данных.
  • Безопасность передачи данных — оптоволокно даёт возможность программам моментально обнаруживать несанкционированный доступ к данным, поэтому доступ к ним для злоумышленников почти исключён.
  • Высокая защищённость от помех, хорошее подавление шума.
  • Особенности строения оптического кабеля делают скорость передачи данных через него в несколько раз выше, чем скорость передачи данных через коаксиальный кабель. Прежде всего это относится к видеофайлам и аудиофайлам.
  • При подключении оптоволокна можно организовать систему, реализующую некоторые дополнительные опции, например, видеонаблюдение.

Однако самым главным достоинством оптоволоконного кабеля является его способность установить соединение объектов, удалённых друг от друга на огромное расстояние. Это возможно благодаря тому, что у оптического кабеля отсутствуют ограничения по длине каналов.
