Кабель сип. виды и устройство. маркировка и применение. монтаж

Свойства, характеризующие СИП

Быстрое распространение провода марки СИП получили за счет следующих характеристик:

  1. Эксплуатация кабеля с изоляцией снизила расходы на его обслуживание на 80%. Провод этого вида имеет надежность в бесперебойной передаче электрической энергии к объекту потребления. Самонесущий кабель с изоляцией исключает возможность короткого замыкания, возникающего из-за климатических условий (снег, наледь, обрывы провода поваленными ветром деревьями).
  2. Снижение затрат в процессе монтажа линий трансформации электроэнергии, уменьшение охранной зоны.
  3. В мегаполисах разрешается делать монтаж линий по фасаду зданий и сооружений. Электропровод может обойтись без дорогостоящих работ по монтажу. Линии «воздушной» трансформации электроэнергии могут совмещать передачу высоковольтного, низковольтного напряжения, а также монтировать на них кабели связи.
  4. Значительно снижаются на «воздушке» (ВЛ) потери, если происходит замена стандартных проводов на самонесущий кабель. Простота монтажа и возможность подключения новых объектов потребления энергии без потери напряжения для действующих абонентов.
  5. Повышенная стойкость электрокабеля марки СИП к возгоранию из-за его конструкции и невозможности короткого замыкания.
  6. При применении провода этого вида для силовых линий становится меньше незаконных подключений, уменьшаются потери электрической энергии. Значительно экономятся деньги на ремонт кабеля.

Сопротивление провода СИП больше чем у обычного, это правда?

Сопротивление СИП меньше чем у провода марки например АС. Чем это можно объяснить?

Самонесущий изолированный провод «СИП» — это многожильный провод

Чтобы сравнивать сопротивление, нам понадобятся данные из нескольких нижеприведенных таблиц.

Таблица 1. Активное сопротивление токопроводящих жил изолированных проводов марок СИП-1, СИП-2, СИП-4 при 90 градусах C.

Таблица 2. Индуктивное сопротивление токопроводящих жил изолированных проводов марок СИП-1, СИП-2, СИП-4.

Таблица 3. Характеристики токопроводящих жил сталеалюминиевых проводов и проводов из алюминиевого сплава со стальным сердечником.

Таблица 4. Активное и реактивное сопротивление токопроводящих жил проводов, используемых в кабелях.

Для сравнительного анализа возьмем алюминиевые провода марок СИП4 4х16 и АС 16/2,7. Оба провода имеют одинаковое полезное сечение 16 квадратов (кв. мм.).

-Самонесущий изолированный провод марки СИП4 4х16 как правило применяется для монтажа воздушных линий силовых и осветительных электрических сетей, рассчитанных на напряжение до 1кВ. и используется для передачи и распределения электрической энергии.

-Провод для воздушных линий электропередач марки АС — это многожильный алюминиевый провод с сердечником из оцинкованных стальных проволок.

Активное сопротивление токопроводящей жилы провода СИП4 4х16 составляет 2,448 Ом на 1 км. длины провода (Таблица 1).

Активное сопротивление токопроводящей жилы провода АС 16/2,7 составляет 1,8 Ом на 1 км. длины провода (Таблица 3).

Сопротивление токопроводящих жил проводов СИП больше, чем проводов АС 16/2,7.

Сравним индуктивное сопротивление провода СИП4 4х16 (Таблица 2) — 0,0821 Ом/км., и провода с сечением жилы 16 квадратов, используемых в кабелях (Таблица 4) — 0,068 Ом/км.

Сопротивление проводника определяется по формуле:

Разное сопротивление проводников при постоянной длине L и сечении S зависит от удельного сопротивления проводника p.

А удельное сопротивление проводника p, руководствуясь

Удельное сопротивление p химически чистого алюминия составляет 0,028. Его изменение зависит от наличия примесей в алюминии.

Получается, что технология производства алюминия для проводов СИП отличается от проводов марки АС и обычных проводов для кабелей.

Какой провод в СИП – фаза, а какой – ноль?

Смотрю, что этот вопрос довольно часто поднимается, но он на самом деле очень прост. Достаточно обратиться к ГОСТ на СИП, в котором четко расписана его расцветка.

ГОСТ 31946-2012 раздел 5.2.7.2: Основные токопроводящие жилы самонесущих изолированных проводов должны иметь отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции (…). Изолированная нулевая несущая жила не должна иметь отличительного обозначения. Отличительное обозначение также может быть выполнено в виде цветных продольных полос шириной не менее 1 мм. Цвет полос должен быть контрастным по отношению к черному цвету.

Цвет подключения СИП – нейтраль – без обозначения

Получается, что фазные проводники всегда имеют продольную цветную линию, нулевой (нейтральный) провод никакой линии не имеет. И даже если на проводе – синяя полоса, это фаза, а не нейтраль, как может показаться!

Но. Выпускается и СИП, в котором все проводники имеют маркировку цветом. В том числе – синим. В таком случае действует ГОСТ Р 50462-2009, который устанавливает общие правила для использования определенных цветов и буквенно-цифровых обозначений для идентификации проводников. Там в п.5.2.2 сказано, что “ный и средний проводники следует идентифицировать синим цветом. Синий цвет не должен быть использован для идентификации никакого другого проводника, кроме заземленного линейного проводника (в данном случае – нейтрали)

При этом, не смотря на четкое изложение данного вопроса в ГОСТ, нужно всегда использовать правило: “Доверяй, но проверяй!”. Иначе будет, как у одного моего читателя – он сделал щит учета, завёл “синюю” жилу СИП через автомат в счетчик, а жилу нейтрали подключил напрямую на ГЗШ, разделив на N и РЕ (система заземления TN-C-S). Местный электрик “с 40-летним стажем”, которого вызвали официально для подключения, никого не предупредив, полез на столб подключать СИП. Скатившись после КЗ со столба с выпученными глазами (при этом вводной автомат был выключен!), он начал учить матчасть.

Подключение СИП к ВЛ на опоре

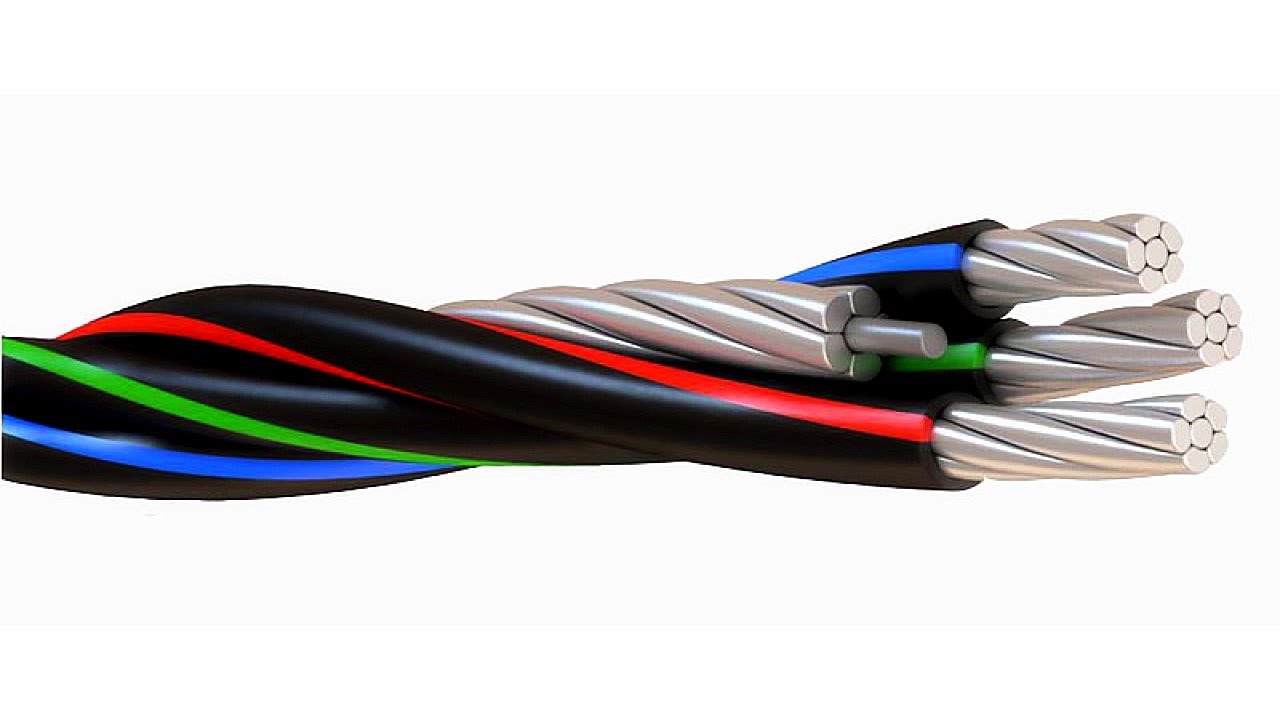

Конструкция кабеля СИП

Данный провод состоит из скрученных жил, изготовленных из алюминия. Кабель покрыт полиэтиленом высокой прочности, на который не действуют солнечные лучи (он не подвержен коррозии от воздействия на него ультрафиолета). Внешний контур изоляции черный. Провод является стандартным, с точки зрения энергоснабжения (у него есть фаза и ноль, чтобы обеспечивать подачу тока к электрическим механизмам). Фазой является стальной сердечник, вокруг которого монтируются проволоки из алюминия.

Кабель, на который подается напряжение (фазный), может изготавливаться и из алюминия. У провода марки СИП-3 он состоит из алюминиевого и стального сердечника. Форма у фазного кабеля всегда круглая, а количество проводов, которые обматываются вокруг него, регламентируется техническими условиями изготовления каждого конкретного изделия и зависит от напряжения, которое будет по нему передаваться. Показатели электрического сопротивления должны соответствовать требованиям, установленным в государственных стандартах.

В кабелях марки СИП 1, 2 или 3 имеется несущая жила. Ее производят из сложного сплава, основой которого является алюминий. Такой элемент отсутствует в проводах, начиная с маркировки СИП 3 и выше.

При производстве самонесущих кабелей происходит закручивание фазного провода вокруг жилы, на которую напряжение подаваться не будет. Направление вращения такое же, как движется стрелка механических часов.

В зависимости от марки силовых кабелей, выбирается материал для изоляции. В случае с СИП 2, 3 или 5 это специальный сшитый полиэтилен, который обладает повышенной прочностью и может выдерживать высокое напряжение, предотвращая различные травмы и повреждения имущества. Для шнуров СИП 1 и 4 применяется термопластичный полиэтилен с высоким уровнем плотности. Такой материал, помимо высоких изоляционных качеств, обладает устойчивостью к воздействию различных агрессивных сред, что позволяет использовать его при необходимость проложить кабель в суровых погодных условиях (низкие температуры, высокая влажность и так далее).


Устройство кабеля СИП

Приспособления для работы с проводом

Кроме стандартного набора электро монтажника для прокладки провода сип используют специальные приспособления. Основные аксессуары для кабеля это фасадные крепления, зажимы, анкерные крепежи, бугели, скрепы, раскаточные ролики и другие. Крепление провода осуществляется при помощи специальных кронштейнов. Монтируются эти кабели методом протяжки при помощи вертлюга и “монтажного чулка”. Расстояние между опорами сип 2 и других проводов этого типа определятся, исходя из допустимого натяжения.

У отечественных кабелей имеются импортные аналоги. Проводу СИП 3 соответствует кабель финского производства SAХ. Российскому кабелю аналогичен провод AMKA. Многие электрики, столкнувшиеся с выбором самонесущего провода, спрашивают “ что такое торсада”. Это французский аналог отечественного SIP 2.

Что такое провод СИП

Чтобы разобраться в предназначении и конструкции кабеля, для начала следует расшифровать маркировку:

  • С – самонесущий;
  • И – изолированный;
  • П – провод.

Данный кабель применяется для прокладки линий электрической передачи по воздуху. Это идеальный вариант, когда монтаж осуществляется по системе «от столба до дома». С другой стороны, проводник нельзя заводить непосредственно в дом или жилые помещения, поскольку изоляция не предназначена для подобной эксплуатации. В результате СИП протягивают до распределительного щитка, являющегося вводным узлом и расположенного на улице. Внутри него размещают электрический счетчик и вводное автоматическое устройство. От щитка в дом прокладывают другие кабели, обычно с медными жилами и хорошей изоляцией. Их диаметр намного меньше, гибкость – выше.

Прилагательное «самонесущий» указывает на то, что для воздушных линий нет необходимости использовать диэлектрический трос, к которому крепятся остальные провода. СИП любой марки характеризуется высокой несущей способностью, которой достаточно для того, чтобы кабель выдерживал собственный вес и дополнительные нагрузки из-за ветра или выпадающих осадков (например, снега, оседающего на ЛЭП).

Классификация проводов СИП

На современном рынке, провод сип представлен следующими классификациями:

  1. система с неизолированной несущей сталеалюминевой жилой (СИП-1);
  2. системы с изолированной несущей жилой (СИП-2);
  3. самонесущие изолированные конструкции (СИП-3, СИП-4, СИП-5).

Рассмотрим более детально каждый из выше представленных кабельно-проводниковых продукций.

Провод СИП-1: основные характеристики и достоинства

Данные системы довольно редко применяются при монтаже воздушных линий, поскольку имеют высокую стоимость, низкую эффективность (технические характеристики) и их довольно сложно монтировать. Провод данной марки конструктивно изготавливается из одного или трехжильного (при трехфазной системе электроснабжения) токоведущего проводника который по всей протяженности линии окутывает неизолированную нейтраль.

Что касательно технических характеристик, то данное изделие способно продолжительно выдерживать температуру до 70° или же кратковременно температуру 125°. Если же температура выше указанных пределов, полиэтилен, который выступает в качестве изоляционного материала плавится тем самым вызывая короткое замыкание между неизолированным и изолированными проводниками.

Согласно требованиям ПУЭ и ГОСТ 50462–2009 данные изделия имеют одинаковую толщину токоведущих фазных проводников, а несущий неизолированный провод изготовлен таким образом, чтоб выдерживать высокие механические нагрузки.

СИП-2: основные достоинства, особенности и технические характеристики

Данный класс кабельно-проводниковой продукции в отличии от СИП-1 имеет изоляцию абсолютно всех жил (в том числе и нейтрали). Если рассматривать конструкционное исполнение, кабель СИП с номером 2 также состоит из 1-го или 4-х токоведущих фазных жил и одного изолированного нулевого проводника. При этом сечение фазных и нулевого проводников может отличатся (например, 4х25 + 1х35)

У провода СИП 2 характеристики следующие:

  • изоляция выполнена из сшитого полиэтилена (светостабилизированного);
  • номинальной сечение жил от 16 до 120 мм²;
  • максимально допустимая температура токопроводящих проводников в длительном режиме составляет 90 °С;
  • максимальная допустимая температура в режиме к.з. не должна превышать 250 °С;
  • номинальный ток составляет от 105 (1х16) до 340 А (3х120);
  • срок службы данной марки составляет 25 лет.

СИП-3: особенности и описание

СИП-3 — это самонесущий изолированный провод, который способен передавать электроэнергию на большие расстояния. В данных системах все жилы полностью изолированы, а крепление к опорам происходит с помощью специальных анкерных зажимов, которые надежно закрепляют нулевую несущую жилу.

Данные системы состоят из 1 или 4 токоведущих проводников и предназначены для монтажа в высоковольтных линиях (до 20 кВ). Конструкция нулевой жили в СИП-3 представляет собой несколько десятков жил (в зависимости от сечения) которые скручены вокруг центральной стальной проволоки.

Основное преимущество данной конструкции от 2-х предыдущих — это более низкая стоимость, поскольку здесь не применяется именно сталеалюминевый сплав.

СИП-4 и СИП-5: характеристики, описание и достоинства

Провод СИП класса 4 и 5 практически ничем не отличаются кроме материала изготовления изоляции. Что это значит? В качестве изоляции фазных и нулевого проводника в СИП-4 применяется термопластичный полиэтилен, который демонстрирует идеальные характеристики в регионах с холодным и умеренным климатами. Благодаря данной изоляции провод способен выдерживать жару до +50 °С и холод до –60 °С.

Толщина изоляции в изделиях с номенклатурой СИП-4 составляет от 1.2 до 1.7 мм. Это позволяет выдерживать температуру до 80° в длительном режиме и 135° в течении 5 секунд при возникновении токов короткого замыкания.

Что касается СИП-5, то его можно назвать модернизированной версией СИП-4. Основное отличие между этими моделями — тип изоляции. Так провод СИП с номером 5 изготавливается из светостабилизированного сшитого полиэтилена, который выдерживает температурный режим от 130 °С при длительном нагреве и 250 в краткосрочном при возникновении к.з.

Выбор сечения и проверка изделия

Отправляясь в магазин за покупкой самонесущего изолированного провода, обратите внимание на расчетный ток. Для подсчета требуемой величины формируют схему, в которой учитываются длина участков электросети и нагрузка на каждом из них

После того как подсчитаете ориентировочное значение тока, сопоставьте его с тем, который указан в таблице ниже, чтобы выбрать марку СИП и величину сечения. Таблица сечений СИП в зависимости от допустимых токов:

Сечение жил, кв. мм Допустимый ток для изоляции из LPDE Допустимый ток для изоляции из сшитого полиэтилена
16 70 100
25 95 130
35 115 160
50 140 195
70 180 240
95 220 290
120 250 340

Например, если расчетный ток составил 110 А, то нужно приобрести СИП-1 сечением 35 кв. мм или СИП-2 сечением 25 кв. мм. Последний вариант является предпочтительным, поскольку такой провод будет легче, крепче и более защищен от воздействия ветра и атмосферных осадков.

Совет! Выбирая СИП, старайтесь покупать провод с токоведущими жилами большего диаметра, чем требуется в соответствии с расчетом. Это позволит покрыть любые увеличения нагрузки, которые случатся в будущем.

Прежде чем выполнять монтаж провода, убедитесь в целостности всех жил. Для этого используется мультиметр:

  1. Переключите тумблер на положение «Прозвонка» сектора сопротивлений, затем соедините друг с другом щупы красного и черного цветов. В случае исправности прибора вы услышите сигнал, указывающий на активированный режим прозвонки.
  2. Двумя щупами коснитесь обоих концов СИП-провода. Если на проводнике нет повреждений, то вы услышите звуковой сигнал, указывающий на то, что заряд дошел из одного конца в другой.
  3. Данные действия нужно будет повторить для каждой жилы.

Аналогичные проверки следует проводить для тумблера, установленного на секторе измерения сопротивления от 200 Ом до 200 кОм. Если на дисплее будет показан «0», то проводник целый, «1» – на линии есть обрыв.

Характеристики кабеля

Основными техническими характеристиками этих проводящих изделий являются:

  • Диаметр жил. Сечение по мощности указано в таблицах по выбору.
  • Количество жил. Их может быть от 1 до 4-х.
  • Вес провода сип. Эта характеристика зависит от марки провода и диаметра проводников.
  • Удельное сопротивление провода. Эта характеристика также нужна для расчетов по выбору проводящих изделий.
  • Активное и индуктивное сопротивление провода. Этот параметр необходим для расчета потерь напряжения в линии.

Требования к техническим характеристикам кабеля СИП регламентируется ГОСТом Р. 52373– 2005. Там же можно ознакомиться с другими характеристиками, которые нужны для расчета токовых нагрузок и так далее.

Приоритетность проводов СИП в электрификации

Провода данного типа обладают следующими достоинствами:

  • Сокращение времени и затрат на монтаж;
  • Надёжность работы при неблагоприятных погодных условиях (ветер, обледенение);
  • Высокий КПД, по сравнению с оголёнными проводниками, снижение реактивных потерь энергии при передаче на 30%;
  • Изоляция снижает риск короткого замыкания на участках, расположенных близко от деревьев;
  • Требуется меньше опор при прокладке.

Достоинства провода сипобеспечивают его повсеместное применение при строительстве современных жилых комплексов, коттеджных посёлков, а также промышленных предприятий среднего и малого бизнеса.

Виды СИП

Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи», различают несколько видов СИП, каждый из которых имеет свои конструктивные особенности.

Провода СИП выпускаются промышленностью согласно описанию, которое даётся в технических условиях.

Конструкция СИП кабеля

Все кабели состоят из жил (проводников), скрученных в жгут. Различают три вида:

  • Нулевая – может выполнять роль нулевого, защитного или защитно-нулевого проводника. Выполняется сечением от 25мм2 до 95мм2;
  • Основная или фазная – предназначена для передачи электрического тока потребителю. Выпускаются изделия с количеством от 2 до 4 жил. Их сечение может находиться в диапазоне от 16мм2 до 240мм2;
  • Вспомогательная или осветительная – используется для подключения осветительных, измерительных и релейных устройств.

Фазная, как и нулевая жила, представляет собой алюминиевые провода, которые скручиваются в жгут вокруг сердечника. Для фазной жилы сердечник выполняется из алюминия, а для нулевой – из стали.

Существуют изделия без нулевой жилы. Они более лёгкие и имеют меньшее сечение.

Осветительные, фазные и нулевые жилы должны плотно скручиваться из округлых алюминиевых проволок и иметь округлую форму. Вспомогательные проводники, предназначенные для цепей контроля, производятся однопроволочными из медной проволоки.

Фазные проводники изолированы друг от друга. В зависимости от конструкции, нулевая фаза может быть покрыта изоляцией или нет. В качестве изолятора используется светостабилизированный силанольносшитый полиэтилен и термопластичный ПЭТ, имеющий стабильные светотехнические показатели.

Светостабилизированный силанольносшитый полиэтилен обладает отличной стойкостью к воздействию влаги и ультрафиолетовых лучей. Такой ПЭТ имеет широкоячеистую трёхмерную молекулярную структуру, которая образуется за счёт поперечных связей между молекулами.

Благодаря этому, получается прочный диэлектрик, устойчивый к механическим повреждениям, который может выдерживать высокие (до 90°С) и низкие температуры. Кратковременно (в течение 5с) может выдерживать температуру до 250°С.

Для каждой жилы, согласно Правил устройства электроустановок, используется своя цветовая маркировка.

Разновидности кабелей

В зависимости от конструкции и назначения, различают следующие виды самонесущих изоляционных проводов:

  1. с неизолированной нулевой жилой;
  2. с изолированной нулевой жилой;
  3. без нулевой несущей жилы.

Первый тип ещё называют «голым». К нему относится кабель СИП 1.

Второй вариант имеет изолированный нулевой провод. К этому виду относятся провода марки СИП 2.

Следующие виды не предусматривают наличие нулевого провода. К ним относятся классы СИП 3 и СИП 4.

СИП 3 представляет собой одножильный кабель со стальным сердечником с защитной изоляцией. СИП 4 не имеет несущего элемента.

Также по требованию заказчика могут изготавливаться герметизированные кабели. В этом случае к аббревиатуре СИП добавляется символ «г».

Если проводник не распространяет горение, то в этом случае марка кабеля имеет дополнительную букву «н».

Также выпускают марки СИП 1А и СИП 2А.

Условное обозначение кабелей

Согласно ГОСТу, маркировка проводников должна иметь вид:

  • Первыми идут символы «СИП», обозначающие тип проводника;
  • Через дефис указываются цифры от 1 до 4;
  • Через интервал добавляются числа, которые указывают на количество каждого вида жил, далее через знак умножения – их сечение. Цифры, относящиеся к каждому виду, отделяются друг от друга знаком «+»;
  • Через тире указывается номинальное напряжение кабеля;
  • Также через интервал могут указываться технические условия.

Например, если указана маркировка СИП-2 3×70 + 1×95 + 2×25 – 0,6/1 ТУ, то параметры самонесущего изолированного провода следующие:

  1. предназначен для организации воздушных линий электропередач;
  2. имеет жилы:
  • 3 основные сечением 70мм2;
  • 1 несущая изолированная сечением 95мм2;
  • 2 вспомогательные сечением 25мм2.
  1. кабель рассчитан на напряжение 0,6/1кВ.

Технические характеристики

При выборе конкретной марки провода СИП важно обращать внимание на соответствие характеристик и параметров индивидуальным требованиям потребителя и способу прокладки. Для этого учитываются такие технические характеристики:

Для этого учитываются такие технические характеристики:

  • Количество жил – как правило, используются модели с числом токоведущих элементов от 1 до 4;
  • Сечение – для разных моделей СИП данный параметр варьируется в пределах от 16 до 240 мм²;
  • Класс напряжения – всего выделяют две категории – до 1кВ (СИП-1, 2, 4, 5) и до 35кВ (СИП-3);
  • Температурный режим – подразумевает нормальную рабочую температуру, в которой провод будет длительно передавать электроэнергию без потери своих  параметров;
  • Допустимый кратковременный нагрев – может возникать в аварийных режимах, но не должен превышать более 8 часов от годовой нагрузки;
  • Радиус изгиба – определяет возможность сгибать провод без нарушения механической прочности изоляции и ее диэлектрических свойств.

Все технические характеристики в сравнении для всех марок приведены в таблице ниже:

Таблица сравнение характеристик марок СИП

Марка провода СИП-1 СИП-2 СИП-3 СИП-4 СИП-5
Количество токо-проводящих жил, шт 1 ÷ 4 1 ÷ 4 1 2 — 4 2 — 4
Сечение жил, мм2 16 ÷ 120 16 ÷ 120 35 ÷ 240 16 ÷ 120 16 ÷ 120
Нулевая жила, несущая сплав алюминия (со стальным сердечников)  сплав алюминия (со стальным сердечников) отсутствует отсутствует отсутствует
Токо-проводящая жила алюминиевая алюминиевая сплав алюминия (со стальным сердечников) алюминиевая алюминиевая
Класс напряжения, кВ 0.4 ÷ 1 0.4 ÷ 1 10 ÷ 35 0.4 ÷ 1 0.4 ÷ 1
Тип изоляции жил термопластичный полиэтилен светостабилизир. полиэтилен светостабилизир. полиэтилен термопластичный полиэтилен светостабилизир. полиэтилен
Температура эксплуатации -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС
Допустимый нагрев жил при эксплуатации  +70оС  +90оС  +70оС  +90оС +90оС
min радиус изгиба провода  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø
 Срок службы  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет
Применение ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройкипрокладка по стенам зданий и сооружений.

ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройкипрокладка по стенам зданий и сооружений.

для монтажа ВЛ напряжением 6-35 кВ ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройки;

— прокладка по стенам зданий и сооружений.

ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройки;

— прокладка по стенам зданий и сооружений.
