Виды и типы электропроводок (скрытая, открытая, внутренняя, уличная), их особенности, требования к проводке в частном доме и квартире

Виды проводов

Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться. Далее раасмотрим различные виды проводов, которые чаще всего используются для бытового применения.

Плоские

1. ПБПП (ПУНП).

Плоский защищенный провод с медными однопроволочными жилами, сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал наружной и внутренней изоляции – ПВХ. Может использоваться при температурах в диапазоне -15/+50, при монтаже разрешается изгибать по окружности с радиусом не менее 10 диаметров (так как провод плоский, то измеряется ширина – большая сторона). Предназначен для передачи тока напряжением до 250 Вольт, частотой 50 Герц. Используется преимущественно для подключения освещения или розеток.

2. ПБППг (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода – гибкость, которую придает использование многопроволочных жил. Это также уменьшает радиус изгиба при монтаже, который равен 6 диаметрам. Все остальные характеристики такие же, как у однопроволочного ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой, сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

С перемычками

1.ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция – ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 Вольт и частотой до 400 Герц. Изоляция не горит, устойчива к кислотам и щелочам – после монтажа провод может использоваться при температурах -50/+70 °С и в условиях 100% влажности (характеристика для 35 °С). При монтаже допускается изгиб с радиусом 10 диаметров.

2. АППВ.

Те же самые характеристики, как и у ППВ, но с учетом алюминиевых жил – сечение начинается с 2,5 мм². Назначение – монтаж открытой проводки – осветительной и силовой.

Одножильные

1. АПВ.

Отдельный алюминиевый одножильный провод. Жила сечением 2,5-16 мм² – однопроволочная, а 25-95 мм² – многопроволочная. Материал изоляции – ПВХ, устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (тесты при 35 °С), в температурном режиме -50/+70 °С. При монтаже соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

2. ПВ1.

Тот же АПВ, только с медной однопроволочной жилой, сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. ПВ3.

Цифра в названии провода указывает на класс гибкости – здесь она значительно выше, так как при любом сечении жилы она многопроволочная. Применяется для монтажа линий, где нужны частые переходы и изгибы. Радиус последних не должен быть меньше чем 6 диаметров.

Провода ПВ1, ПВ3 и АПВ изготавливаются с многоцветной изоляцией, что повышает удобство их использования для монтажа распредщитов без применения дополнительной маркировки.

Для изготовления электрошнуров

1. ПВС.

Медный многожильный провод, с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода – передача тока напряжением 380 Вольт частотой 50 Герц. Благодаря высокой гибкости, применяется чаще всего для подключения электрооборудования – рассчитан минимум на 3000 сгибаний. Для прокладки внутри стен не рекомендуется – в таких условиях через 4-5 лет начнет разрушаться наружная изоляция. Может использоваться при температурах -25/+40 °С, а в модификации ПВСУ – от -40 до +40 °С.

2. ШВВП.

Медный многожильный провод, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Разновидности электрических шнуров и их назначение

Электрокабели могут быть:

Алюминиевыми
Медными

В настоящее время предпочтение отдается электрокабелю с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия.

Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, электрокабель из меди служит дольше.

Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее.

Кроме металла токопроводящей жилы, электрокабели делятся на:

Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.

ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы испытываете необходимость в использовании и медного, и алюминиевого провода, делайте соединение только через клеммник

В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт.

Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.

Для скрытой проводки: технические характеристики

Из маркировки энергокабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного, или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.

Для скрытой проводки в стандартных сухих помещениях жилого или офисного предназначения чаще всего используются:

АВВГ – плоский или круглый с алюминиевым одножильным проводником. В кабеле бывает от 1 до 4 жил. Негорюч.

ВВГ – плоский или круглый шнур с одножильным медным проводником. В электрокабеле может быть от 1 до 4 жил. Есть негорючая модификация ВВГнг и негорючая с пониженным дымовыделением ВВГнг-LS.

ПВС – электрокабель круглый, имеющий медные многожильные проводники

ШВВП – кабель плоский, с многожильными медными проводниками. Имеет малое сечение – 0,75 мм2 максимум. Используется при подключении бытовых электроприборов.

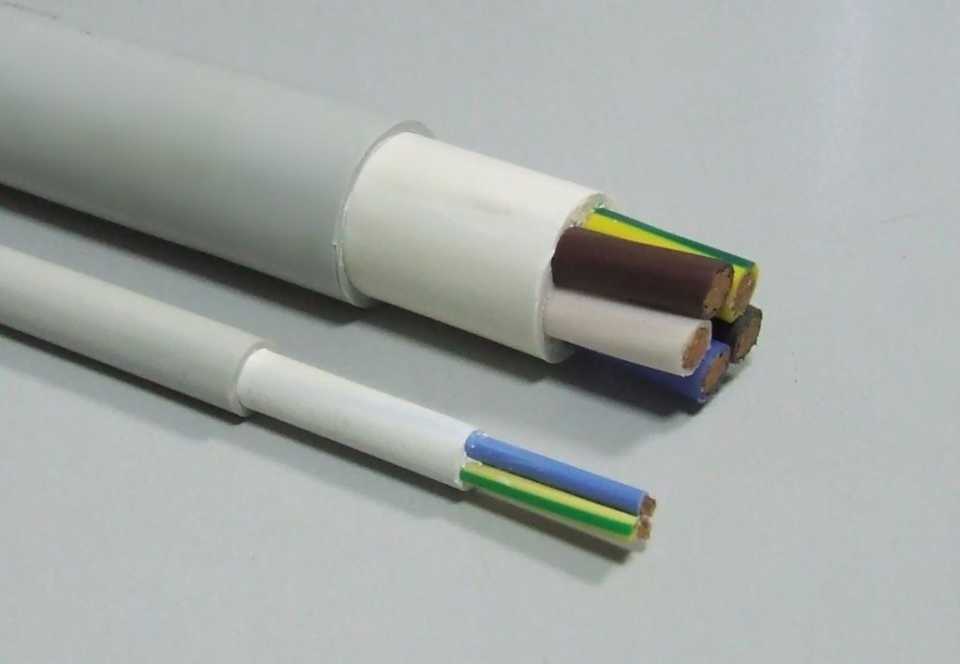

Или импортный NYM– аналог ВВГнг. Бывает только круглым.

Наружная электросеть

В деревянных домах или при дизайне интерьера в стиле ретро монтируется электропроводка открытого типа. В этом случае ведущую роль при выборе нужного провода играет материал стен строения.

В деревянных домах следует монтировать электропроводку только при помощи энергокабелей ВВГнг, ВВГнг-LS или NYM. Если вас смущает цвет негорючего шнура, закройте его подходящим по дизайну кабель-каналом.

Для монтажа вне помещений

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких энергокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие.

Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.

Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.

В комнатах с повышенной влажностью

Для помещений с повышенной влажностью – бань, сараев, подвалов и прочих хозпостроек требуется особая электропроводка. Особенно это относится к объектам, где повышена не только влажность, но и температура.

Если вы хотите заказать монтаж систем отопления, то можно обратиться к специалистам npo-energiya.ru. Они выполняют работы очень дешево и качественно.

Лучше всего использовать теплостойкие электрокабели с кремнийорганической защитной изоляцией марок ПВКВ или РКГМ.

ВАЖНО! Не забудьте при монтаже электропроводки в сырых помещениях позаботиться о заземлении самой проводки и всех электроприборов.

Открытая электропроводка

С ней тоже нет ничего сложного и достаточно легко определить, электропроводка относится к этому типу. Способ прокладки открыта очень распространен как жилых помещения, так и на промышленных объектах. На последних он в основном является единственным из — за своей просты монтажа и обслуживания.

Открыто кабель прокладывается:

в пластиковых кабельных каналах
в трубе ПВХ и гофрированной ПВХ трубе
в металлической трубе и металлорукаве
в пластиковых плинтусах
в кабельных металлических лотках
на керамических роликах в ретро проводке и старых домах
на скобах
на тросе

Достоинства наружной и открытой электропроводки

простота монтажа
простота обслуживания
лучшее отведение тепла и как следствие возможность использовать чуть меньшие сечения нежели в скрытой электропроводке
очень просто добавить необходимые группы и электрические точки

Недостатки наружной и открытой электропроводки

внутри помещения открытая электропроводка портит дизайн помещения, за исключением случаев, когда она является частью дизайна, например в ретро проводке
ее намного проще случайно повредить
более подвержена внешним воздействиям

Общая классификация электропроводок

Согласно вышеприведенному определению ГОСТ электропроводка состоит из кабельной системы (проводов и кабелей), системы защиты и системы крепления. Поэтому общую классификацию электропроводок можно представить следующим образом:

По конструктивным особенностям кабельной системы

По типу используемого в кабеле электропроводящего материала электропроводка бывает:

алюминиевая,
медная.

По количеству жил электропроводящего материала электропроводку различают:

одножильная,
многожильная.

По конструктивным особенностям электропроводки в целом

По количеству используемых фаз электропроводка бывает:

однофазная (220 В),
трехфазная (380 В).

По наличию заземляющего контура электропроводка подразделяется:

Без контура заземления (двухпроводная),
С контуром заземлением (трехпроводная).

По конструктивному исполнению, начиная от вводного щитка электропроводка классифицируется:

Кольцевая (последовательная) (замкнутая цепь снабжает все освещение, электроприборы и розетки в пределах одной квартиры либо строения, площадь которых не должна быть более 100 м2),
Шлейфовая (параллельная) (кабель прокладывается к одной точке, от которой дальше электропитание передается к соседней),
Радиальная («звездочка») (к любой группе освещения, группе розеток и электроприбору прокладывается отдельный кабель, что позволяет подключать мощные электроприборы более безопасным способом),
Дозовая (распределительная) коробка (кабель от щитка прокладывается на распределительные коробки, от которых по одному проводу отходит на выключатель и патрон).

Рассмотрим наиболее встречаемые на практике сочетания видов электропроводок.

Наружная электрическая проводка

Наружная или уличная проводка используется для проведения электричества к дому, для наружного освещения и камер видеонаблюдения. Она соответствует противопожарным нормам. Устройство безопасно, исключает короткое замыкание или обрыв проводов.

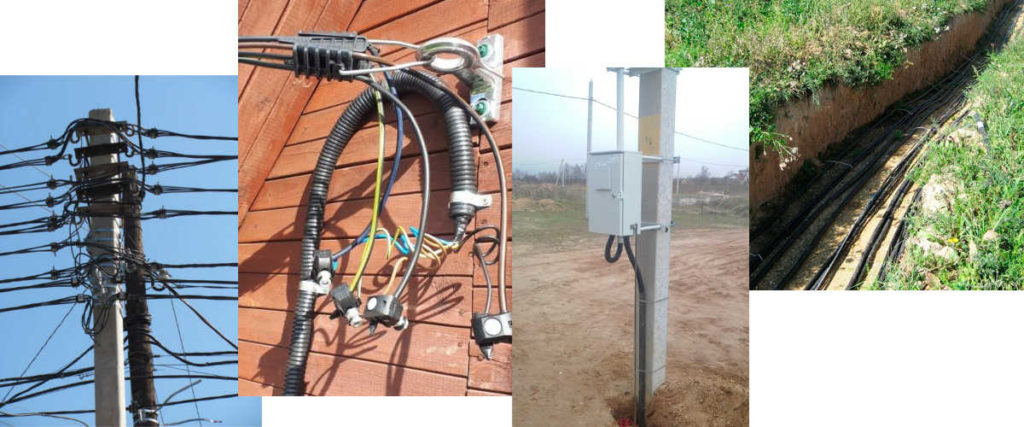

Наглядное изображение наружной электропроводки. Воздушная линия, ввод в помещение, подземная прокладка кабелей.

Наружная открытая электропроводка

Проводка устраивается по воздушным линиям. Линии представляют собой отдельно стоящие опоры и кабель.

Проводка может быть неизолированной, поэтому не может располагаться ближе, чем 2,75 м от крыши дома или другой горизонтальной поверхности.
Открытая проводка, расположенная над дорогой, должна быть отдалена более чем на 6 метров от полотна.
Наружную электропроводку не располагают на кровлях зданий.
Между окнами, балконами домов и открытой проводкой должно быть выдержано расстояние не менее 1,5 метров.

Наружная электропроводка по времени эксплуатации может быть стационарной, переносной или передвижной.

Стационарная наружная открытая электропроводка

Стационарная проводка находится в режиме постоянного подключения. К необходимым местам электрификации провод ведется по столбам или деревьям. Также по внешним фасадам здания, растягиваясь на тросах. Отключить такую электропроводку самостоятельно невозможно. Необходимо применять специальные инструменты. В наружной стационарной проводке используют кабель с одной медной жилой.

Переносная наружная открытая электропроводка

Переносная проводка чаще всего используется в процессе строительства для непостоянного подключения электрооборудования. Оборудование подключается к стабилизаторам электропитания. Провода между собой не скручены, чтобы ее можно было в любой момент рассоединить. Используется штепсельное подключение.

Передвижная наружная открытая электропроводка

Передвижная проводка является временной и используется для подключения передвижных механизмов к электросети. Выполняется она из хорошо изолированных проводов. Электропроводка не должна располагаться на грунте, так как механизмы во время движения могут ее повредить. В таком случае провода размещаются на опорах. Опоры могут быть из дерева или пластика. Высота опор для безопасного использования не должна быть ниже 2,5 м.

В городах открытая наружная электропроводка используется только для уличного освещения. Электрические сети для других назначений монтируют под землей. Жилые и общественные здания связаны между собой с помощью кабельных трасс. Для устройства кабелей под землей используются бетонные желоба или металлические трубы. Такое расположение защищает электропроводку от влаги и других воздействий извне. Кабели также изолированы полимерным материалом или каучуком.

Скрытая электропроводка

Как мы можем понять из названия, к скрытой электропроводке мы можем отнести всю электропроводку, которая проведена скрыто от глаз. К ней мы можем отнести электропроводку в стенах нашей квартиры, когда кабель прокладывается в предварительно подготовленных штробах, проводку за подвесным потолком, проводку в стяжке пола, в гипсокартонных перегородках, в каналах бетонных перекрытий, в земле.

Скрытая электропроводка может выполняться в

металлических трубах и металлорукаве
трубах ПВХ и гофрированных ПВХ трубах
в металлических лотках
в каналах бетонных конструкций

У скрытой электропроводки есть свои недостатки и достоинства по сравнению с открытой и наружной электропроводкой.

Недостатки скрытой электропроводки

так как проводка сделана скрыто, зачастую в стенах и перекрытия, теплоотдача проводки нарушается и требуется увеличивать сечение жил.
сложно обслуживать и в большинстве случаев ремонт электропроводки может привести к частичному ремонту помещения
нужно несколько раз продумать электропроводку перед началом монтажа, так как впоследствии будет достаточно сложно что — то перенести и добавить
требует предварительной подготовки поверхности перед монтажом — предварительная подготовка штроб.
требует значительно больших трудозатрат при монтаже.

Достоинства скрытой электропроводки

самым главным достоинством скрытой электропроводки является именно то, что она скрыта от глаз. Все кабели, распределительные коробки находятся скрыто от наших глаз и на виду остается только фурнитура.
достаточно сложно повредить ее случайно. В основном повреждается только при сверлении стен. В этом случае, при грамотно проложенном кабеле (строго вертикально от розеток и выключателей) повредить ее практически невозможно — вполне очевидно, где расположен кабель.
не мешает общему дизайну помещения.

На это описание способов проводки мы заканчиваем, их оказалось не так много и ничего сложного в итоге! О каждом отдельном виде проводки мы подготовим для вас отдельную статью и постараемся описать все максимально подробно — подписывайтесь и не пропустите. А если у вас уже сейчас появились вопросы — обязательно задавайте, мы с удовольствием вам ответим!

Электромонтаж в новом доме

Электромотажные работы

Электрика – главная составляющая любого дома, квартиры, офиса. Сегодня трудно представить без электрических приборов жизнь современного человека. При ремонте квартиры или постройке нового дома необходимо тщательно спланировать работы, связанные с электромонтажом.

Электромонтажные работы включают в себя основные работы:

Схема электропроводки

Планирование (по заранее оговоренной схеме), монтаж электропроводки, электрических, телевизионных, телефонных, интернет кабелей по всему дому с учетом расположения электроприборов.
Установка выключателей и розеток. Регулировка их работы.
Подключение электроэнергии к объектам.
Монтаж и подключение освещения.
Установка и подключение электроустановок, оборудования и приборов.
Монтаж и компоновка электрощитов.

Со временем, может возникнуть и необходимость в ремонте электроприборов, демонтаже старой проводки, или переноса розеток и электрических узлов.

Электромонтаж выключателей

Подготовьте необходимые материалы и оборудование, которое будет использовать специалист по электромонтажу.

Создание электрической сети начинается с электрических кабелей, их изоляции и маскировки, установки розеток, осветительных приборов, панели безопасности и счетчика.

Марки проводов, подходящие для электропроводки

Начинать поиски необходимого провода всегда нужно с определения мощностей электрического оборудования, которое будет к нему подключаться. Наиболее распространенные марки кабельной продукции, отвечающей различным эксплуатационным требованиям, перечислены далее.

Провод и пластиковая гофра (на заднем плане) для проводки

ПУНП (он же — ПБПП)

Плоский провод с защитой и медными однопроволочными жилами, сечение которых варьируется в пределах 1,5-6 мм². Жилы располагаются в одной плоскости. Как внутренняя, так и наружная изоляция выполнена из ПВХ. Провод применяется в условиях рабочих температур от −15 до +50 ℃ в сетях с напряжением до 250-ти вольт и частотой 50 герц. Во время монтажа допустим изгиб по окружности радиусом не меньше 10-ти диаметров (в плоских проводах как большая сторона измеряется ширина).

Провод ПБПП

ПУГНП (он же — ПБППг)

Добавленная к обозначению буква «Г» («г») свидетельствует о том, что кабель гибкий. Это обусловлено использованием многопроволочных жил, этим же объясняется уменьшенный радиус изгиба в процессе монтажа, который уже становится равным 6-ти диаметрам. В остальном он аналогичен предыдущему.

ПБППг

АПУНП

Как ПУНП, но в качестве проводника жилы используется алюминий (первая буква «А» в маркировке всегда указывает на этот металл). Сечение согласно рассчетам составляет 2,5-6 мм².

АПУНП

Важно! При выборе проводов ПБПП, ПБППг и АПУНП следует учитывать ГОСТ-допуски по толщинам жилы и изоляции в 30%

Выходит, что провод с сечением по маркировке, равным 1,5 мм², в действительности может обладать сечением примерно 1 мм²

Также очень важно обратить внимание на нынешние положения ПУЭ, в соответствии с которыми АПУНП, как и все другие алюминиевые провода, запрещен для использования в прокладке проводки. Сегодня его выпускают лишь по причине наличия спроса на недорогие провода. Медный провод — современное решение для электропроводки дома!

Медный провод — современное решение для электропроводки дома!

Вам это будет интересно Описание провода ПВ3

ППВ

Этот и последующие провода не плоские, а с перемычками, без внешней защиты. Перемычки выполнены из того же материала, что и изоляция — ПВХ, и их может быть (в зависимости от количества жил) одна или две. Жилы — однопроволочные, имеют сечение от 0,75 до 6-ти мм², рассчитаны на напряжение до 450-ти вольт и частоту до 400-т герц.

Изоляция не воспламеняется, не разрушается по воздействием кислот и щелочей. Провод сохраняет все характеристики при температурах в диапазоне от −50 до +70°С, в условиях температуры 35℃ — даже при 100% влажности. Допустимый монтажный изгиб — радиусом до 10-ти диаметров.

ППВ

АППВ

Тот же ППВ, только алюминиевый, с сечением от 2,5 мм². Иногда применяется электриками для прокладки осветительной и силовой открытых проводок.

АППВ

АПВ

Стоит рассматривать отдельно, так как сечение этого алюминиевого одножильного провода варьируется в довольно широких пределах, причем в диапазоне от 2,5 до 16 мм² жила является однопроволочной, а в диапазоне от 25 до 95 мм² — многопроволочной.

Изоляция из ПВХ устойчива к воздействию химических веществ, также сохраняет качества при 100-процентной влажности и температуре 35 °С, имеет такой же, как у ППВ, диапазон предельных температур (от −50 до +70°С) и радиус изгиба (10 диаметров). Провод считается универсальным, поскольку благодаря надежнйо изоляции практически не имеет ограничений в плане применения.

АПВ

ПВ1

Это — АПВ с медью вместо алюминия в качестве проводника для однопроволочной жилы при сечении от 0,75 до 16 мм² или многопроволочной при сечении от 16 до 95 мм².

ПВ1

ПВ3

«Тройка» в названии означает класс гибкости, который существенно более высок за счет применения многопроволочной структуры в жиле на любых сечениях. В отличие от ПВ1, его можно использовать для монтажа линий с частыми переходами и изгибами, радиус которых не должен быть менее 6 диаметров.

ПВ3

Изоляция последних 3-х проводов многоцветная, за счет чего их гораздо удобнее эксплуатировать и монтировать в распределительных щитах (отсутствует необходимость добавлять обозначения).

Азы электрики – безопасность.

Прежде чем начать постигать азы электрики, необходимо понимать, что электричество опасно для жизни. Не все, конечно, а начиная примерно с напряжения в 30 – 40 вольт. Угрозой для жизни является электроток силой от 50 мА. Поэтому, при работе с электроприборами необходимо соблюдать основные нормы электробезопасности и азы электрики. Их не так много, чтобы запомнить.

Не ремонтировать электрооборудование и электропроводку, находящиеся под напряжением. Прежде чем приступить к ремонту, проверьте, его отсутствие с помощью индикаторной отвертки или мультиметра.
Не включать в электросеть электроприборы с неисправным шнуром питания (с нарушенной изоляцией) и разбитым корпусом.
Не пользоваться электрооборудованием, которое не имеют необходимой степени защиты во влажных помещениях.
Если в семье маленькие дети, заменить все доступные для них розетки, на такие, которые имеют защитные шторки. Поверьте, средства на приобретение таких электроустановчных изделий будут потрачены не зря. Можно, конечно, купить специальные заглушки.
Все электрооборудование с металлическими корпусами должно надежно заземляться. Для этого используется трехпроводная электропроводка, в которой присутствует проводник РЕ желто-зеленого цвета.

Скрытая электропроводка

Скрытая электропроводка может выполняться в

металлических трубах и металлорукаве
трубах ПВХ и гофрированных ПВХ трубах
в металлических лотках
в каналах бетонных конструкций

Недостатки скрытой электропроводки

так как проводка сделана скрыто, зачастую в стенах и перекрытия, теплоотдача проводки нарушается и требуется увеличивать сечение жил.
сложно обслуживать и в большинстве случаев ремонт электропроводки может привести к частичному ремонту помещения
нужно несколько раз продумать электропроводку перед началом монтажа, так как впоследствии будет достаточно сложно что — то перенести и добавить
требует предварительной подготовки поверхности перед монтажом — предварительная подготовка штроб.
требует значительно больших трудозатрат при монтаже.

Достоинства скрытой электропроводки

самым главным достоинством скрытой электропроводки является именно то, что она скрыта от глаз. Все кабели, распределительные коробки находятся скрыто от наших глаз и на виду остается только фурнитура.
достаточно сложно повредить ее случайно. В основном повреждается только при сверлении стен. В этом случае, при грамотно проложенном кабеле (строго вертикально от розеток и выключателей) повредить ее практически невозможно — вполне очевидно, где расположен кабель.
не мешает общему дизайну помещения.

По каким критериям выбирать кабель

Из всех видов сетевых кабелей для проведения Интернета в квартире, офисе или доме лучше выбирать витую пару категории 5E

При покупке нужно обратить внимание на ряд критериев, иначе плохой провод станет причиной слабого сигнала и постоянной потери связи

Категория

Всего существует 7 категорий провода.

Категории 1, 2, 4 почти не используются. Тип 3 выбирается для проведения телефонных линий.
Категории 5 и 5e не имеют почти никаких отличий, в продаже пятой фактически нет. С 2010 года, после появления 5Е, производители, практически не изменяя интернетовский кабель, стали наносить на оболочку именно эту категорию. Именно она наиболее популярна на сегодняшний день.
В категории 5Е бывает 2-х парный (4-х жильный) или 4-х парный (8-ми жильный) кабель с передачей данных до 100 и 1000 Мбит/с. Также четырехпарный кабель прокладывается для сетей со скоростью 1 Гбит/с. Наибольшая допустимая дистанция для него – 100 метров.
6 категория состоит из четырех пар и предназначена для сетей со скоростью до 10 Гбит/с. Для скорости до 1 Гбит/с максимальная длина провода – 100 метров, со скоростью до 10 Гбит/с – 55 метров.
Категории 6а, 7 и 7а – это экранированные кабели для сетей со скоростью до 10 Гбит/с и магистралей до 100 метров. Применение такого экрана означает повышенные требования к оборудованию и монтажу (необходимо хорошее заземление), поэтому чаще всего такому проводу предпочитают использование оптоволокна.

Категория	Частота, МГц	Скорость передачи сигнала, Мбит/с
5	1-100	10, 100
5е	1-100	10, 100, 1 Гбит/с (восьмижильный кабель)
6	1-250	10, 100, 1 Гбит/с
6а	1-500	10, 100, 1 Гбит/с, 10 Гбит/с
7	1-600	10, 100, 1 Гбит/с, 10 Гбит/с
7a	1-1000	10, 100, 1 Гбит/с, 10 Гбит/с

Нужно помнить, что категория сообщает лишь о качестве Internet кабеля.

Тип жилы

По типу жилы WLAN провод бывает одножильный или многожильный. В первом случае внутри идет одна толстая жила. Она плохо гнется и применяется для монтажа интернет-розеток. Многожильный провод имеет множество тонких жил. Такой интернет-шнур легко гнется, удобен в монтаже и применяется для соединения разных устройств в помещении. Например, можно подключить в маршрутизаторе в разъем LAN кабель такого типа, провести его к ПК и вставить в сетевую карту.

По материалу изготовления жилы могут быть медными и омедненными. Первый тип надежнее, подходит для сетей длиной до 50 метров. Второй тип дешевле, его сердцевина – это недорогая жила. У нее слабая проводимость, поэтому сверху она покрыта медью. Ток проходит по медной части, это означает, что проводимость практически не снижается.

При выборе нужно учесть, что провод может быть двух типов – CCS и CCA. У первого сердцевина из стали, у второго – из алюминия. Сталь сложнее монтируется, хрупкая. Алюминий почти не отличается от меди, но боится больших дистанций.

Экранирование

Экран защищает кабель сети Ethernet от наружных помех и гасит излучение от самих пар. Он бывает общим для всех пар или персональным для каждой пары.

Известны следующие разновидности:

Обозначение по ISO/IEC 11801	Общий экран	Экран для отдельных пар
U/UTP	–	–
U/FTP	–	Фольгированный
F/UTP	Фольгированный	–
STP	Оплетка	–
SF/UTP	Оплетка, фольгированный	–
F/FTP	Фольгированный	Фольгированный
S/FTP	Оплетка	Фольгированный
SF/FTP	Оплетка, фольгированный	Фольгированный

Кабель, подключаемый в роутер или используемый для прокладки сети по квартире, обычно вида UTP. Экранированные виды подходят для размещения провода в одной гофре или штробе с электрокабелем, при прокладке линии в непосредственной близости от электропроводки, а также при монтаже снаружи помещений.

Сечение

Еще один стандарт, на который нужно обратить внимание – это AWG или диаметр сечения жилы. Чем ниже это значение, тем толще и качественнее кабель

В витой паре UTP 5е как правило использован AWG24. В категориях 6 и 7 – AWG 23 и 22.

Кабель NYM

Медные цельнопроволочные жилы с током, с ПВХ-изоляцией и защитной оболочкой, не горит, не боится агрессивной среды. Первые 5 жил выпускаются со срезом: 1,5 – 35 квадратных единиц. – в теле белой защитной сферы. Проводники соседствуют с плотной мелованной резиной: галогенов нет, шнур прочен и термостоек. Его функциональные возможности от -40°C до +70°C, влагоустойчив. Цветная изоляция: светло-зеленая, синеватая, коричневая.

Кабель NYM обслуживает световые системы в техническом и гражданском строительстве – предел напряжения – 660 единиц. Изделие стелят в помещении и на улице, пряча его от солнца в гофру.
Монтаж допускает загиб радиуса – не менее 4 диаметров. Идёт бухтами, начиная с 50 метров.
При сравнении с ВВГ, у данной подводки – только медь и жилы из цельной проволоки. Его удобно прокладывать.

НАРУЖНАЯ ЭЛЕКТРОПРОВОДКА

По-другому наружную электропроводку называют уличной. Она прокладывается снаружи домов, по стенам сооружений и зданий, а также между ними на специальных конструкциях либо опорах.

Такая проводка необходима для подачи напряжения к осветительным фонарям, сигнализации, камерам видеонаблюдения и подсобным помещениям (гараж, мастерская, сарай, сауна, баня, бассейн).

Всё это обязательно должно учитываться ещё на этапе строительства зданий и сооружений.

Наружная электропроводка в загородном доме важна не меньше внутренней. Кроме того, что необходимо обеспечить на участке достаточное освещение, в любой момент может понадобиться подключить во дворе электроинструмент (дрель, болгарку, газонокосилку, насос). Не тянуть же переноски через весь дом и участок, лучше при планировании электроснабжения наметить места для установки 2-3 розеток.

Самое главное отличие наружной электропроводки в том, что она подвергается воздействию атмосферных факторов – дождь, снег, ветер, солнечные лучи. Поэтому она должна быть надёжно защищена от осадков, от механических воздействий и случайных прикосновений человека к токоведущим частям.

Общие требования к электропроводке.

Эти требования одинаково применимы как для квартир, так и для частных домов:

1. Все коробки, розетки и выключатели должны находиться в таких местах, чтобы к ним всегда был свободный доступ.

2. Все соединения и ответвления выполняются только в коробках.

3. Запрещён монтаж розеток во влажных комнатах (ванная, сауна, баня).

4. Жилы зануления и заземления соединяются только сваркой.

5. Зануления стационарных плит выполняются отдельными проводниками.

Согласно ПУЭ (Правила Устройства Электроустановок) регламентируются также:

нормы по количеству розеток на одну комнату;
расстояния, на которых розетки и выключатели должны размещаться по отношению к полу и коммуникациям;
нормы прокладки проводов (вертикальные и горизонтальные участки).

Виды электропроводок

Электропроводка внутри зданий может быть двух видов: открытая, проложенная по поверхности стен, потолков и ферм, и скрытая, проложенная в конструктивных элементах здания (стенах, перекрытиях и полах). Вид проводки и марки проводов определяются условиями среды в помещении, а в общественных зданиях – и архитектурными особенностями.

Открытую проводку применяют в основном в производственных помещениях, а скрытую – в общественных и жилых зданиях. Скрытая проводка может выполняться либо сменяемой, когда при эксплуатации она может быть заменена без нарушения строительных конструкций, либо несменяемой, когда провода наглухо заделаны в теле строительных конструкций (под слоем штукатурки, в перекрытиях и в конструкции полов). Основной недостаток несменяемой проводки состоит в том, что при повреждении приходится заменять ее открытой проводкой. В производственных помещениях для осветительных и силовых сетей широко используют открытые электропроводки, выполненные изолированными или небронированными кабелями, укрепленными на изолирующих опорах (роликах, изоляторах), либо на тросах или проложенных на лотках, в коробах и трубах.

В стационарных электропроводках провода и кабели применяются с алюминиевыми жилами.

Открытая проводка изолированными проводами на изоляторах рекомендуется в сырых, влажных, жарких и пожароопасных помещениях. В местах с температурой выше 40 °С провода и кабели должны иметь теплостойкую или обычную изоляцию, но токовые нагрузки должны быть снижены. В сырых помещениях изоляция должна быть влагостойкой. Для проводки на изоляторах применяют провода марок АПР, АПРВ, АПВ.

В административно-бытовых, общественных, а также в многоэтажных производственных зданиях сети электрического освещения прокладывают, скрыто, что улучшает интерьер. Такие проводки часто дешевле открытых, так как прокладка проводов по перекрытию или при подготовке пола допускается по кратчайшему расстоянию. Скрытые проводки выполняют плоскими специальными проводами марок ППВ, АППВ с полихлорвиниловой изоляцией и марки АПН с нейтральной изоляцией, без труб, непосредственно в слое подготовки пола, под штукатуркой стен, потолков, в щелях и пустотах строительных конструкций. Более совершенна скрытая проводка, прокладываемая в каналах строительных конструкций, образуемых при изготовлении железобетонных, гипсобетонных и других панелей на заводах; ее легко можно заменить при ремонте.

Над подвесными потолками электропроводку следует выполнять при подвесных потолках из несгораемых материалов – в пластмассовых трубах, металлорукавах или защищенными проводами и кабелями; при подвесных потолках из сгораемых и трудносгораемых материалов – в стальных трубах.

В осветительных сетях для подключения светильников применяют осветительные шинопроводы типа ШОС. Шинопровод че-тырехпроводный, выполненный их медных проводов сечением 6 мм2, допускает ток 25 А. Прямые секции имеют штепсельные окна для присоединения светильников, которые можно подключать к шинопроводу только специальной штепсельной вилкой. Также для подвески светильников и прокладки осветительных сетей применяют короба типа КЛ.
