Молниезащита частного дома своими руками

Устройство заземления

Заземляющее устройство состоит из следующих основных частей:

  • Заземлители – система проводников, которые закапываются в землю и соединяются между собой;
  • Заземляющие проводники – соединяют заземлители и все находящиеся в здании потенциально опасные токопроводящие элементы;
  • Внешний контур заземления – заземлители и соединённые с ними проводники, находящиеся за пределами сооружения или здания;
  • Внутренний контур заземления – замкнутая цепь проводников, соединяющая металлические элементы электрооборудования с внешним контуром заземления — находится внутри здания;
  • Заземляющая шина — устройство, предназначенное для соединения с землёй нескольких проводников и выравнивания потенциалов подсоединённых к ней частей электроустановок.

Монтаж вышеперечисленных элементов в единую систему является обязательным этапом при подготовке здания к подключению к энергосети. Различные по мощности и энергопотреблению приборы можно выводить на 1 общий заземлитель.

Молниеотвод на крыше дома

Молниеотводы бывают стержневого, сетчатого и тросового типа.

Выбор типа громоотвода зависит от разных факторов – высоты строения здания, наличия на приблежённых территориях других строений, а так же высоких деревьев и самое главное — от интенсивности гроз в вашем регионе.


На данной картинке представлен самый простой и наиболее распространённый вариант молние-отвода:

  1. молние-приёмники;
  2. опуски;
  3. заземляющий контур;
  4. токоотводы.

Действует по следующей схеме: молниеприёмник принимает на себя основной удар. Далее электрический заряд перемещается через опуски по токоотводу и уходит в землю.

Наиболее встречающийся так называемый антенный вид громоотвода, который представляет собою металлический стержень, закреплённый на самой высокой точке крыши. В роли токоотвода как правило служит металлический трос. Площадь защиты данного молниеотвода равняется трём величинам высоты стержня. При больших площадях крыши не всегда получается поднять такой высокий шпиль, поэтому при наличии вблизи высоких деревьев металлический стержень можно прикрепить к ним. Но нужно учитывать, что защищаемый дом должен быть не ближе трёх метров от дерева.

Ещё в качестве молниезащиты можно использовать громоотвод-сетку. Для этого крышу покрывают специальной металлической сеткой, которая служит молние-приёмником. Такой вариант с эстетической точки зрения не очень хорош, при этом он значительно дороже и требует дополнительных стержневых милние-отводов в случае выступа сетки за пределы кровли.

Какие требования предъявляются к оборудованию

  • Проводники должны быть цельными на всем протяжении между зажимами, без сростков и калышков (петлеобразных завитков, образованных при перекручивании).
  • Использование изолированных проводов запрещено! Под оболочкой сложно контролировать возможные повреждения токоведущей жилы.
  • Сечение кабеля одинаковое по всей длине. Для электроустановок до 1000 В, не меньше 16 мм², выше 1000 В — 25 мм².
  • Длина проводников подбирается таким образом, чтобы можно было соединить шину заземления и заземляемые участки без натяжения кабеля. После подключения он не должен быть в подвешенном состоянии (за исключением точек заземления, находящихся на значительной высоте: например, линий электропередач).
  • Провода должны выдерживать динамические нагрузки на разрыв, и не нагреваться до температуры расплавления при протекании тока короткого замыкания (по крайней мере, до срабатывания защитных устройств на размыкание силовых линий). Сечение провода по параметрам короткого замыкания можно рассчитать самостоятельно по формуле: где Iкз — это ток короткого замыкания, а tзащиты — максимально возможное время срабатывания автомата аварийного отключения электропитания.
  • Длина изолирующих штанг должна обеспечивать безопасное наложение зажимов без приближения (а тем более касания) оператора к потенциально опасным токоведущим шинам.
  • Зажимы должны обеспечивать надежное соединение, иметь винтовую затяжку (пружинные клещи недопустимы). Материал, при повышении температуры во время цикла короткого замыкания, не должен терять прочность и образовывать окалину в месте контакта. При затягивании зажима с рабочим усилием, деформация не должна приводить к ухудшению контакта.
  • Соединение зажимов с проводниками производится методом опрессовки либо сварки. Допускается соединение с помощью гайки, после чего необходимо пропаять место контакта тугоплавким припоем. Соединение только с помощью пайки запрещено, поскольку при высоких температурах возможно расплавление припоя и отсоединение заземлителя.

Требования к переносным заземлениям, как и правила дорожного движения, написаны кровью. Поэтому их соблюдение не просто является формальным исполнением ПУЭ. Это жизнь и здоровье людей.

Особенности устройства

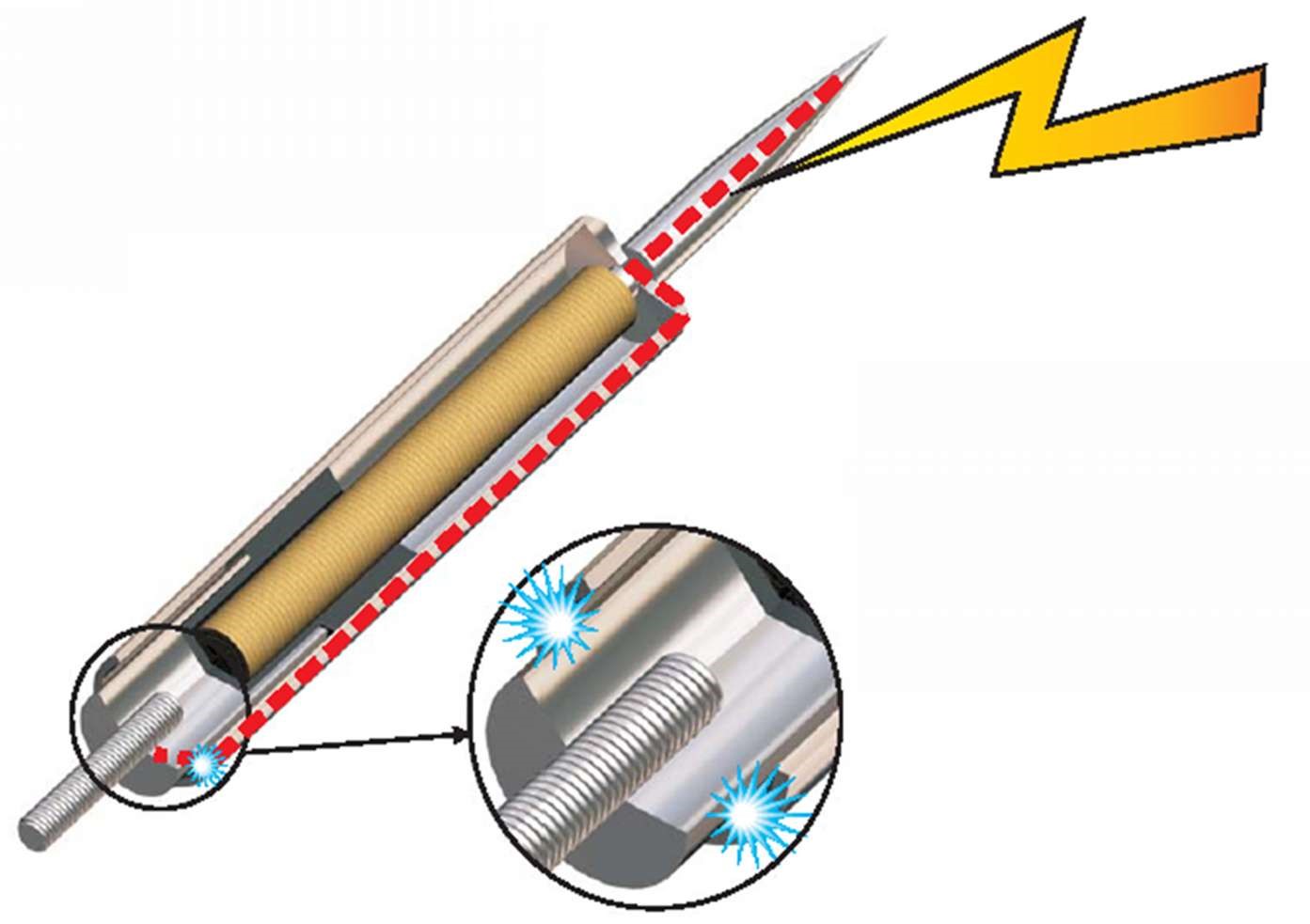

Как и у любой системы, у активной молниезащиты можно выделить ряд особенностей. В числе характерных преимуществ:

  1. Большая зона охвата. Монтаж активной молниезащиты позволяет защитить большую территорию по сравнению с аналогом, функционирующим по пассивному принципу. Дело в том, что, несмотря на присутствие молниеприемника (пассивного) на крыше, молния может ударить, например, в расположенный во дворе столб линии электропередач или иной возвышающийся объект. Подобное исключается в случае использования активного молниеприемника, так как элемент сам провоцирует разряд.
  2. Компактность. Несмотря на усложненное устройство активного приемника молний, его габариты остаются достаточно компактными, что не только упрощает процесс установки системы и снижает нагрузку на несущие конструкции, но и практически не привлекает внимания. Это позволяет устанавливать систему на любых строениях, вне зависимости от их архитектурного стиля.
  3. Эффективность. Активный молниеотвод обеспечивает более высокий уровень защиты не только строения, но и близлежащих территорий.

Что касается недостатков системы, здесь выделяют лишь сравнительно высокую цену оборудования и то, что некоторые ученые не подтверждают существенного повышения уровня защиты объекта от использования системы. К слову, первое частично компенсируется за счет того, что в силу большего охвата территории для защиты крупных объектов и территорий потребуется меньшее количество приемников, чем в случае с пассивными аналогами.

Объекты, требующие оснащения контуром

Металлическая проводка обязательно должна заземляться

В обязательном порядке должны заземляться:

  • помещения, где работают станки, приборы и источники освещения с металлическими корпусами и кожухами;
  • комплектные трансформаторные подстанции, а также здания, в которых размещено электротехническое оборудование со стальными корпусами;
  • вторичная обмотка измерительного трансформатора;
  • металлические трубопроводы для кабелей, помещения, где одновременно расположены металлоконструкции и кабели, провода.

Не требуется заземлять устройства, которые установлены на уже заземленное оборудование, автоматы защиты в электрощитках, электроизмерительные устройства.

Что такое переносное заземление и его назначение

Переносное заземление (ПЗ) – это специальное изделие, предназначенное для заземления отдельных участков электроустановки, в которых не предусмотрено стационарных заземляющих ножей. Основной функцией ПЗ является обеспечение безопасности работников при осуществлении ремонтных работ.


Переносное заземление типа ЗЛП-10

Конструкция изделия состоит из следующих элементов:

  • гибкий токопроводящий проводник (медь или алюминий);
  • закрепляющие зажимы;
  • наконечники (струбцины);
  • диэлектрическая штанга.

Бесштанговую конструкцию ПЗ, как правило, используют для применения в комплектных распределительных устройствах.


Пример бесштанговой конструкции ПЗ

Для одновременного закорачивания трёх фаз через единый заземляющий проводник пользуются трёхфазным заземлителем.

Однофазное исполнение портативного заземления предназначено для отдельного подключения фаз к контуру заземления. Используется на ЛЭП с уровнем напряжения более 110 кВ. Это обусловлено существенным расстоянием от заземляющей шины до фазных проводов и междуфазным пролётом.

Гибкий токопроводящий проводник может быть покрыт прозрачной изоляцией. Он может изготавливаться из алюминиевых или медных проводов. С помощью зажимов осуществляется крепление ПЗ к токоведущих частям и к контуру заземления. Устройство фазных зажимов может быть выполнено в виде струбцин и медных наконечников. Затягивание зажимов выполняется изолирующей штангой, с помощью которой достигается минимально допустимое расстояние до токоведущих частей.

Установка контура заземления

Цифровой измеритель мощности, тока, амперметр, напряжения и энергии в электросети с ЖК дисплеем

Согласно классическому порядку монтажа контура заземления, сначала выполняются подготовительные работы, затем осуществляют непосредственно установку устройства и измеряют сопротивление.

Подготовка к монтажу

Для монтажа необходимо подготовить инструменты:

  • лопату;
  • болгарку или ножовку по металлу;
  • сварочный инвертор;
  • перфоратор;
  • гаечные ключи на 8, 10;
  • измерители тока, напряжения, сопротивления.

Подготовка к заземлению в частном доме

Из материалов потребуются:

  • Уголки, изготовленные из стойкой к коррозии стали, 40×40×4/50×50×5 см и длиной не менее 2,5 м. Или стальные круглые стержни диаметром 20 мм.
  • Три металлических полосы длиной 250 см, шириной от 40 до 60 мм и толщиной в районе 5 мм. Чем больше расстояние между электродами, тем лучше растекание токов, так как электромагнитные поля меньше взаимодействуют друг с другом. В идеале расстояние между электродами должно соответствовать их длине или увеличиваться кратно этому параметру.
  • Полоса из нержавеющей стали для соединения контура с фундаментом 40×4 или 50×5 мм или силовой кабель.
  • Болты М8, М10.
  • Токопроводник из меди.

Монтаж защитного устройства

Земельная подготовка к прокладке контура заземления

Первым шагом делают траншеи глубиной порядка 80 см под контур заземления и полосу, соединяющую систему с фундаментом. Конфигурация траншей должна соответствовать форме контура заземления. В данном случае выполняется заземление в виде треугольника со сторонами размером по 2,5 м каждая.

Металлические уголки стоит заострить, чтобы они легче входили в грунт. Их вбивают в почву, а не выкапывают углубления. Электроды должны войти в грунт плотно. Перемычки приваривают к электродам. Обрабатывают сварные швы битумной мастикой для защиты от коррозии. Кабель по траншее подводят в дом, к электрощитку. Для этого с помощью болтов и гаек закрепляют на вертикальный заземлитель запакованный в концевой контакт кабель. Для этого используют шины из меди (10мм2), алюминия (16 мм2) или металла (75 мм2). Засыпают контур сначала песком, потом землей.

Замер сопротивления защитного устройства

Измерение сопротивления заземляющих устройств

Чтобы проконтролировать работоспособность устройства, рекомендуется замерить его сопротивление растеканию токов по всем правилам. Работы лучше выполнять зимой или летом, когда сопротивление грунта максимальное. За норму сопротивления защитного контура принимают показатели 15, 30, 60 Ом или 2, 4 и 8 Ом при измерении с естественными заземлителями и повторными заземлителями отходящих линий для сети 660-380, 380-220 или 220-127 В, соответственно.

Проверка сопротивления в контуре

Чтобы замерить заземление правильно, должны использоваться специальные измерительные устройства – «МС-08» или «МС-416» и пробные электроды. Методика такова:

  1. Потенциальный электрод размещают между контуром и домом на расстоянии не менее 20 м. Другой на прямой линии с первым и защитным устройством, на расстоянии не более 40 м.
  2. Подключив напряжение, измеряют сопротивление.
  3. Измерение заземления проводят несколько раз, постепенно приближая выносной электрод, но не ближе чем на 5 м.

МОЛНИЕЗАШИТА ДОМА ДОЛЖНА РАБОТАТЬ И БЫТЬ ДОЛГОВЕЧНОЙ

В идеале, каждый коттедж или дачный дом должны иметь комплексную молниезащиту, включающую молниеприемники на кровле, токоотводы на стенах, заземление грозозащиты, соединенное с электрическим щитом дома, в котором устанавливается разрядник. Встроенные в систему уравнивания потенциалов специальные Устройства Защиты от Импульсных Перенапряжений (УЗИП — разрядники) способны защитить от заноса грозового потенциала по фидеру от антенны, дорогостоящее электрооборудование и автоматические системы жизнеобеспечении дома.

Устанавливать ли молниеотвод, решать только Вам, но уж если нести затраты на создание молниеотвода Вашего дома, то необходимо убедиться в ее работоспособности и долговечности.

Важно понимать главное — в соответствии с современной инструкцией по молниезащите от 2003 г., защищенность зданий от прямого удара молнии подтверждается расчетом специальной компьютерной программы. Только в таком случае грозозащита коттеджа будет эффективной и способной защитить ваше имущество и жизнь

Не менее важно, чтобы громоотвод дачного дома соответствовал нормативным документам. Количество токоотводов на стенах должно соответствовать габаритам здания

Заземление молниезащиты для безопасного отведения тока молнии должно иметь оптимальные характеристики по условиям загородного участка и должно быть объединено с нулевым проводом электроснабжения частного дома. И это далеко не полный перечень требований к работающей молниеотводу.

Владельцам недвижимости выгодно, если срок эксплуатации грозозащиты будет соответствовать всему сроку жизни дома. Именно потому выбор материалов и изделий для молниезащиты требует осознанного соотношения цены и качества.

Может показаться, что обзавестись молниеотводом для своего дома достаточно просто – выбирай из множества предложений в интернете.

Заказчик вынужден разобраться в представленных предложениях, так как не всякая молниезащита защищает от молний.

К сожалению, множество организаций готовы заниматься установкой громоотводов на частном доме, стремясь получить выгоду из разности цен при закупке и продаже, не заботясь при этом о расчетах защищенности и долговечности громоотвода.

Задача нашей компании – сделать эффективный, надежный и долговечный молниеотвод для Вашего частного дома. Для этого мы внимательно проводим расчеты, подбираем оптимальные материалы, профессионально монтируем систему на здании. Позвоните нам! Сделайте первый шаг к надежной молниезащите!

Перед тем как рассматривать процесс расчета и установки громоотвода в частном доме, нужно узнать физические причины явления. Это позволит лучше понимать все действия и возможные последствия при нарушениях разработанных инструкций.

Громоотвод в частном доме

Какую систему выбрать

В частном секторе на сегодня применяются только две схемы — TN-C-S и TT. Чаще всего к строению подводится двухжильный проводник на 220 В или четырехжильный – на 380 В.

Устройство системы заземления TN-C-S

Схема подключения заземления

Схема заземления TN-C-S  обеспечит качественную защиту только при наличии дифавтомата и УЗО. Подключать все системы на основе проводников тока (водоподачу, армирование фундамента, канализацию, отопление) на земляную шину нужно отдельными проводами:

  1. Выбор шин для разводки PEN-кабеля. Понадобится «земля» (PE) с металлическим основанием, нейтраль (N) с диэлектрическим основанием и расщепитель на 4 точки.
  2. Подключение металлической шины к металлическому корпусу щитка для образования контактов. Краску на точках крепления удаляют полностью.
  3. Монтаж нулевой шины на дин-рейке.
  4. Проверка расположения шин – они не пересекаются.
  5. Заведение PEN-проводника на расцепитель.
  6. Подключение к расцепителю контура заземления.
  7. Установка перемычки на земляную шину от одного гнезда при помощи медного провода с сечением 10 мм2.
  8. Монтаж перемычки со свободного гнезда на шину нуля или нейтрали – применяется аналогичный провод из меди.

Потребители подсоединяются по принципу протягивания фазы от вводного провода, нуля – от шины нейтрали, земли – от шины РЕ.

Заземление по системе TT

Систему TN-C в старых домах можно преобразовать в ТТ. Фазный кабель от столба используется в качестве фазы, а защитный – фиксируется на нулевую шину и остается нейтралью. Проводник от готового контура сразу выводится на шину заземления.

Этапы проведения самостоятельного заземления

Если при проведении электрокоммуникаций использовалась схема TN-C-S, можно провести самостоятельное заземление розеток, придерживаясь следующей последовательности действий:

  1. Обесточить квартиру – вывинтить все пробки или отключить пробки-автоматы или ползунковые автоматы.
  2. Очистить доступ к проводке – снять штукатурку или другие отделочные материалы в необходимых местах.
  3. Демонтировать необходимые розетки.
  4. Присоединить зачищенные концы проводников к специальным контактам, которые имеются в розетках Евростандарта.
  5. Соединить между собой все выводы к заземляемым розеткам.
  6. Обесточить стояк или дом.
  7. Подсоединить проведённое заземление к общему заземлению стояка или фазы.
  8. Включить подачу электричества в доме и в квартире.

Заглянем в теорию

Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.

Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся «сечение» проводника – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.

Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.

Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.

Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.

Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.

Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.

Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства

Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды

Получается система из нескольких элементов, зависящих друг от друга:

Расстояние между вертикальными заземлителями.
Их количество.
Важно, на какую глубину они забиты.
Форма – прут, труба, уголок. Это разная площадь прилегания к земле.
Форма и длина горизонтальной связи.

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно

Остальные параметры для расчёта берутся из следующих понятий и величин

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.

Технические параметры устройств заземления в различных видах электрических установок

От 1000 Вольт при больших токах замыкания

В этом случае для наибольшего сопротивления заземляющих устройств требуется менее 0,5 Ом, однако этим не обеспечивается достаточное напряжение касания и шага токозамыкания 1-2 кА. Поэтому дополнительно выполняются следующие действия:

  • должно быть быстрое отключение на случай замыкания в землю;
  • выравниваются потенциалы по периметру территории местонахождения установки и в ее пределах. Для этого по всей площади от 50 см глубиной закладывают сетку, состоящую из проводников выравнивания для равномерного растекания тока. Продольные части укладываются параллельно осей электрооборудования на дистанции 80 — 100 см от его основания либо фундамента. Затем укладывают поперечные детали и шаг соединения до 6 м. Крайние части сетки, через которые уходит большое количество тока, укладывают глубже на 30-50 см.
  • Такое же выравнивание осуществляют рядом с входами на территорию электрической установки укладкой дополнительно нескольких полос с их постепенным заглублением — расстояние от заземлителя 100 и 200 см соответственно, а глубина закладки 100 и 150 см.
  • Дистанция от периметра контура до ограждения должно превышать 3 м, тогда ограждение можно не заземлять. Подходы, входы и въезды есть смысл делать в виде асфальтовых или гравийных покрытий, из-за их малой проводимости.
  • Чтобы избежать выноса за границы местонахождения потенциала, разрешается присоединять приемники вне территории установки к трансформаторам смонтированным в нее можно лишь при условии изоляции их нейтрали.

Больше 1000 Вольт при небольших токах замыкания

Когда проводится значение R для таких установок, требуется менее 10 Ом. Рассчитать его можно с помощью формулы:

В качестве расчетного используется:

  • показатель тока сработки релейной защиты обязательно гарантирующей обесточивание замыкания на землю;
  • емкость предохранителей.

Необходимо превышение в 1,5 и 3 раза минимального эксплуатационного тока замыкания соответственно над уровнем срабатывания реле или номинальным током предохранителей.

До 1000 Вольт — нейтральный проводник заглушен в землю

Уровень сопротивления заземляющих устройств менее 4 Ом. Когда общая мощность источников и преобразователей напряжения не доходит больше 100 кВА, тогда достаточно уровеня менее 10 Ом.

Заземляемые детали делаются надежно связанными с проводниками заземления или нуля источника электричества.

На воздушных линиях этот контакт делается специально прокладываемым параллельно фазам проводом. В этом случае необходимо сделать повтор заземления нуля с интервалом 250 м, и обязательно в конечной точке линии. Для каждого повтора R меньше 10 Ом.

Если мощность всех источников и трансформаторов в сумме меньше 100 кВА, и для этой сети разрешено R главного ЗУ 10 Ом, то для повторных этот показатель необходим менее 30 Ом в количестве больше двух.

До 1000 Вольт — нейтраль в изоляции

Как в предыдущем пункте, требуется получить уровень R заземляющих устройств менее 4 Ом. Когда же сумма мощности генераторов и преобразователей до 100 кВА, показатель нужен меньше 10 Ом.

Наибольшее значение при касании может быть до 40 В. Из-за этого электробезопасность частей, которые могут оказаться под напряжением в таких сетях значительно выше.

Монтаж контура заземления

Зачем нужна розетка 380 Вольт: классификация, монтаж

Для того чтобы сделать заземление в частном доме первоначально нужно определиться с местом где будет выполнен заземляющий контур. Это должно быть безлюдное место, так как в теории в случае пробоя или ухудшения изоляции электроприборов на данном участке появится опасный потенциал. Запрещается


делать это в подвале. В реальности это может быть опасно только в случае неисправности этого защитного устройства. Чаще всего это место берётся любое, отступив около 1–1,5 метра от фундамента дачного дома. Если учесть теоретическую опасность, то можно это место оградить небольшим заборчиком или же бордюром.

Затем необходимо прокопать треугольник и ров для соединительного проводника. Каждая сторона треугольника должна быть около 1–2 м, а глубина от 0,5 до 0,7 м.

После чего вбиваются электроды или же штыри в грунт на глубину 1,5–2 м, таким образом, чтобы остались места для сварки их в треугольник. Ни в коем случаи не надо их бетонировать, это ухудшит в несколько раз контакт с землёй. Чтобы штыри легче входили в землю один их край стоит сделать острым. Если на участке много песочной почвы, то токопроводимость можно увеличить соляным раствором (только не из поваренной соли) в тех местах где вбиваются электроды. Сваренный треугольник соединяется с общей заземляющей шиной в районе распределительного щитка, даже если он находится в подвале. Штыри можно вбить в грунт, использовав отбойный молоток как показано на рисунке ниже.

Основы работы защитного заземления

В неисправном электрическом приборе (например, при повреждении изоляции питающего провода) на его корпусе может появляться напряжение. Когда человек прикасается к устройству, ток устремляется в землю, проходя через его тело и часто нанося непоправимый вред, далеко не все защитные приспособления могут среагировать или успеть достаточно быстро разорвать цепь. Почему ток идёт в землю? Потому что она легко принимает разряд, так как обладает очень большой электроёмкостью. Если току утечки (сквозной ток проводимости, протекающий между двумя или несколькими электродами) предложить другой, более простой путь, например проводник с меньшим сопротивлением — для заземления оно не должно превышать 4 Ом, то он пойдёт к земле по нему, а не через человека с сопротивлением тела 1 кОм. В цепи возникает утечка тока, и устройство защитного отключения (УЗО) за доли секунды отключает повреждённый участок.

Именно поэтому все современные электрические исполнительные устройства и агрегаты разрабатываются таким образом, чтобы к ним можно было подключить заземляющий проводник, а для разводки применяют трёхжильные провода. Это касается также всей современной бытовой техники, где корпус и один из контактов сетевой вилки соединены — для их питания применяют розетки с РЕ-контактом (усиками). Все светильники, люстры, бра имеют клеммы для присоединения «жёлтого» проводка, заземляются и металлические ящики распределительных щитков и металлоконструкции, на которых расположено силовое оборудование. В обязательном порядке заземляются все потребители сетей с напряжением переменного тока свыше 42 В, для постоянного тока — свыше 110 В. Заметим, что заземление обеспечивает не только электробезопасность людей, но также:

  • стабилизирует работу электроустановок;
  • защищает приборы от перенапряжений;
  • снижает количество сетевых помех и интенсивность электромагнитных излучений высокой частоты.

Заземляющее устройство состоит из следующих элементов:

  • заземлителя
  • заземляющих проводников

Заземляющим проводником будет любая часть заземляющего устройства, соединяющая электроустановки с заземлителем, это отдельные жилы проводов (общепринято — в жёлтой изоляции), элементы наружных и внутренних контуров, специальная шина, находящаяся в щитке.

Заземлитель — это электрод, часть цепи заземления, непосредственно контактирующая с землёй. Данный элемент обеспечивает стекание токов в грунт и их рассеивание. В зависимости от того, используются для этого заглублённые элементы строительных конструкций или созданный специально проводник, выделяются естественные и искусственные заземлители. Согласно ПУЭ предпочтение всегда необходимо отдавать использованию естественных заземлителей (пункт 1.7.35), в частном доме это может быть:

  • металлическая обсадная труба скважины;
  • любые стальные трубопроводы, в том числе трубы для прокладки электрических проводов;
  • свинцовая броня силового кабеля;
  • различные металлические стойки и опоры на улице, например, элементы забора;
  • заглублённые железобетонные и металлические элементы здания (колоны, фермы, шахты, фундаменты).

Искусственные электроды можно использовать, если сопротивление естественных заземлителей не соответствует норме, далее мы рассмотрим их подробнее.

Схемы заземления: какую лучше сделать

В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Две схемы, которые применяются если надо сделать заземление в частном доме

Для  того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S  для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы,  которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

Схема преобразования системы TN-С на TN-С-S

Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с системы TN-С на TN-С-S

Далее подключаем так:

  • Пришедший с линии проводник PEN заводится на шину-расщепитель.
  • На эту же шину подключаем провод от контура заземления.
  • С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
  • С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).

Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.

Заземление по системе TT

Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.

Заземление в частном доме своими руками — схема TT

Недостаток этой системы в том, что она обеспечивает  защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
