Способы защиты

Самым распространенным способом борьбы с этим явлением является установка катодной защиты. Для этого нужно исключить образование анодной зоны на защищаемой конструкции и оставить лишь катодную. Станция катодной защиты генерирует постоянный ток, подключаясь отрицательным полюсом к металлоконструкции, которую необходимо защитить, а положительным – к так называемым «жертвенным» анодам, которые забирают на себя основную часть разрушительной силы. Также на защищаемый объект наносятся специальные защитные покрытия, которые препятствуют образованию коррозийного слоя.

Схема СКЗ:

Недостатками данной схемы являются:

• так называемая «перезащита» — когда превышается защитный потенциал и защищаемая металлоконструкция подвергается коррозии;
• неправильный расчет защиты, при котором происходит ускоренное коррозийное поражение близ расположенных металлических объектов.

К сожалению, данная проблема затрагивает не только промышленные объекты, но и обычных людей. В полотенцесушителе, как и в системе отопления в целом, циркулирует горячая вода, которая является отличным проводником (если, конечно, она не дистиллированная). Если трубопроводы и примыкающие к ним элементы, которые находятся в жилом помещении, должным образом не заземлены, то они могут быть подвержены появлению на их поверхности нежелательного потенциала и, соответственно, пятен ржавчины. Грамотное заземление поможет предотвратить все эти негативные последствия, поэтому на сегодняшний день такой способ защиты от блуждающих токов в квартире и частном доме является одним из наиболее эффективных.

Создание заземлительной системы

Необходимо создать прочную металлосвязь между трубами стояка и полотенцесушителем. Заземлить его сможет даже начинающий мастер. Простота работы объясняется устройством сушилок для полотенец, изначально приспособленных для подключения к заземленной розетке. Если розетка установлена в ванной, понадобится специальный водоустойчивый корпус.

Работа выполняется в следующем порядке:

1. Определить надежность соединения сушилки с водопроводом.
2. Проверить, из какого материала изготовлены трубы горячего водоснабжения. Если это сталь, в заземлении обычно нет необходимости. В случае с пластиковыми трубами понадобится заземление.
3. С помощью стального проводника соединить все металлические предметы в помещении.
4. Сделать перемычку для заземления. Присоединить провод из распредщита с перемычкой.
5. Зафиксировать заземленный проводник к змеевику. Для этого использовать хомут.

На этом создание заземлительной системы закончено. После проверки уровня сопротивления она готова к эксплуатации.

Характеристики прибора измерения блуждающих токов трубопровода

• «Дар» имеет два независимых измерительных входа, каждый из которых содержит четыре диапазона измерений: ± 100, ± 10, ± 1 и ±0,1 В. Выбор диапазона измерений производится прибором автоматически в зависимости от величины сигнала или фиксировано при программировании прибора. Погрешность измерения в каждом из диапазонов не более 0,2% от максимального значения диапазона.
• «ДАР» по входу имеет защиту от перенапряжения ± 200В. Входное сопротивление каждого канала — 10 МОм. Значение интервала между измерениями задается предварительно и может находится в диапазоне от 0,5 до 120 с.
• Память прибора позволяет запоминать до 110 000 измеренных значений блуждающих токов.
• Питание пpибора осуществляется от аккумуляторных батарей 4,5-6,2 В.
• Время работы без подзарядки аккумулятора 60-90 дней в зависимости от интервала измерений.
• Прибор снабжен внутренним таймером с минимальным потреблением энергии и только на время измерения одной величины включается питание всего прибора.
• Каждое 257 измерение, помимо измеряемой величины блуждающего тока или параметров катодной защиты, в память прибора записывается величина напряжения питания прибора.
• При разряде аккумуляторной батареи до величины 4,4 В прибор автоматически отключается и переходит в режим минимального потребления сохраняя все измеренные величины.
• Полученные результаты измерения переписываются в ПЭВМ по последовательному каналу — RS-232. Это может быть стационарная ПЭВМ или портативная»Nоtе book», если время разряда аккумуляторов позволяет ему продолжать работу на трассе.

Причины возникновения

Современную жизнь невозможно представить без электрифицированных объектов. Энергопотребление растет с каждым годом, что влечет за собой строительство новых трансформаторных и распределительных подстанций, кабельных и воздушных ЛЭП, внешних контактных сетей для электропоездов и контактных рельсов для метро. Так как земля сама по себе является проводником, а все эти объекты находятся на ее поверхности или под ней, то между ними возникает определенный вид связи.

Для возникновения электрического тока необходима разность потенциалов между двумя точками проводника. То же самое утверждение справедливо и для блуждающих токов, за исключением того, что проводником в этом случае выступает земля. В системе с изолированной нейтралью, разность потенциалов обеспечивается контурами заземления. В случае если нулевой проводник соединен с контуром заземления, его собственное сопротивление, при прохождении заряда по нему, будет причиной падения напряжения. Такой проводник обозначается PEN.

Основание PEN-проводника соединяется с контуром заземления трансформаторной подстанции. На входе к потребителю он соединяется с ЗУ здания. Оба этих ЗУ на противоположных концах кабеля обеспечивают разность потенциалов, которая, в свою очередь, приводит к образованию блуждающего тока между ними.

Сходный процесс наблюдается при повреждении изоляции ЛЭП. Если происходит замыкание на землю, то земля на этом участке становится носителем этого потенциала. Большинство повреждений такого рода устраняется автоматикой. Но это в том случае, если происходит большая утечка. При малых значениях, локализовать и нейтрализовать причину довольно проблематично.

Транспортные средства, работающие на электрической тяге (за исключением автомобилей, которые работают с помощью автономных электродвигателей) являются основной причиной возникновения этого нежелательного явления. Троллейбусы подключаются к электрической сети посредством специальных штанг, которые соединяются с нулевым и фазным проводами и расположены на самом транспортном средстве. Поэтому данный вид транспорта не генерирует большие блуждающие токи.

Питание электропоезда осуществляется несколько по иному принципу. Нулевой проводник подключается к рельсам, а фазный – монтируется над путями. С помощью пантографов, располагающихся на крыше и непосредственно контактирующих с питающим кабелем, осуществляется подача электроэнергии к двигателю.

Питание этих сетей обеспечивают тяговые подстанции, которые располагаются по всему маршруту примерно на одинаковом расстоянии друг от друга. Основной причиной возникновения блуждающих токов в данной системе является искривленность маршрута. Электрический заряд проходит по пути наименьшего сопротивления. Соответственно, если представится возможность «резать углы», то он будет идти по земле, а не по рельсам.

На видео ниже подробно рассматривается, что это за явление и как оно возникает:

Как их убрать

Убрать блуждающие токи можно перечисленными выше методами. Самым радикальным способом защиты водопровода является замена на пластик. Тогда магистрали служат в течение долгих лет, и менять трубы не требуется из-за стойкости к агрессивной внешней среде. Кроме того, они прекрасные диэлектрики. Убрать блуждающие токи также помогут мастера, используя современные материалы для защиты труб.

Блуждающие токи — те, что приводят к истончению стенок труб водопровода и мешают нормальной работе системы водоснабжения. Появляются они при соприкосновении земли и проводника. Избавиться от них можно, действуя пассивно, активно и радикально.

Всем знакомо понятие электрического тока. Есть проводник, по нем движутся заряженный частицы, на противоположных концах (или в двух произвольных точках) возникает разность потенциалов. Использование этого физического явления для организации электропитания — безусловное благо цивилизации. Появляется возможность передавать электроэнергию на значительные расстояния, приводить в движение механизмы, получать тепло, изображение, звук, преобразовывать электрическую энергию в механическую.

А если движение заряженных частиц возникает в естественном проводнике, например — в грунте? Это явление называется «блуждающие токи». Их появление не сулит ничего хорошего: возникает опасность поражения электротоком, разрушаются элементы металлических конструкций, расположенных в земле. Кроме того, на «обеспечение» блуждающих токов тратится определенное количество энергии. То есть, возникает незапланированный перерасход.

Определение коррозионной опасности для подземных сооружений

Для определения коррозионной опасности для подземных сооружений проводятся следующие геофизические работы:

• определение сопротивления грунта;
• определение наличия блуждающих токов в земле;
• определение наличия блуждающих токов в подземных сооружениях;

Определение сопротивления грунта необходимо при различных инженерных работах, в том числе при прокладке трубопроводов и газопроводов, стальных подземных резервуаров и сооружений, силовых кабелей и кабелей связи в металлической оболочке для оценки коррозионной активности грунта.

Методика работ реализуется согласно ГОСТ 9.602-89 и ГОСТ 9.602-2005. Работы проводятся методом электрического профилирования установкой Венера, с расстоянием между электродами (а), равным глубине (для кабелей связи – двойной глубине) прокладки подземного сооружения. Электроды размещают на поверхности земли на одной линии с осью трассы для проектируемого сооружения, а для сооружения уже уложенного в землю, – на линии, проходящей перпендикулярно или параллельно, на расстоянии в пределах от 2 до 4 м от оси сооружения (рис.1.). Расстояние между точками наблюдения составляет 100 – 200 м.

Рис. 1. Установка Венера для определения кажущегося удельного сопротивления грунта

По результатам работ рассчитывается кажущееся сопротивление, которое по своим значениям близко к удельному электрическому сопротивлению (УЭС) грунта. , где k=2pa – коэффициент установки Венера, dU – разность потенциалов на приемных электродах, I – ток в питающей линии. После расчетов согласно таблице 1 определяют коррозионную активность грунта.

Таблица 1. Коррозионная агрессивность грунта по отношению к углеродистой и низколегированной стали

УЭС грунта, Ом*м

Средняя плотность катодного тока, А/м^2

Определение наличия блуждающих токов в земле. Блуждающие токи опасны, прежде всего, своей электрохимической активностью, которая приводит к ускоренной коррозии подземных металлических сооружений, в том числе трубопроводов и газопроводов.

Определение наличия блуждающих токов производится в полевых условиях методом естественного поля. Методика работ реализуется согласно ГОСТ 9.602-89 и ГОСТ 9.602-2005. В работе используются неполяризующиеся электроды, представляющие собой пористый керамический сосуд, в который заливается насыщенный раствор медного купороса, а в раствор погружается стрежень (рис.2.). Контакт в таком электроде осуществляется фильтрации раствора медного купороса в землю, через пористую поверхность электрода.

Рис.2. Неполяризующийся электрод. 1 – пористая часть электрода, 2 – глазированная часть электрода, 3 – медный стержень, 4 – пробка, 5 – клемма, 6 – насыщенный раствор медного купороса (CuSO4).

Для проектируемого сооружения разность потенциалов на трассе проектируемого сооружения измеряют между двумя точками земли через каждые 1000 м по двум взаимно перпендикулярным направлениям (рис.3.) при разносе измерительных электродов – 100 м. Значение разности потенциалов в каждой точки регистрируют через каждые 10 секунд в течение 10 минут.

Можно ли обезопасить полотенцесушитель?

Преимуществом нержавеющих полотенцесушителей является неограниченный срок использования. Их блеск спровоцирован полировкой при изготовлении. Особенности полотенцесушителей:

• они устойчивы перед механическим воздействием, в отличие от устройств из меди и латуни;
• любые повреждения в виде царапин можно устранить мастикой и тряпочкой из войлока;
• противостоять токам могут бесшовные устройства, гарантия которых дается на 20 лет.

Полотенцесушитель устойчив к механическим воздействиям Однако, даже такие прочные устройства подвергаются электро-коррозиям, определить которые можно исключительно с помощью профессиональных приборов. Чтобы устранить блуждающие токи, надо заняться обеспечением надежной металлической связи труб стояка и металлических конечных устройств. Простыми словами, процесс называется заземление полотенцесушителя. Все, что требуется от вас – заземлить ваше устройство на трубы из металла. Заземление избавит от блуждающих токов сразу же: произойдет выравнивание потенциала, и ток не сможет «просочиться».

Когда все трубопроводы были выполнены из стали – проблема заземления батарей никогда не возникала. Это объясняется заземлением каждого трубопровода, как протяженного элемента, в двух участках подвала. К тому же ранее происходило заземление ванной с помощью отдельных проводников, которые обеспечивали электрическую связь с водопроводом.

Защита от электрокоррозии

Под землёй проходит большое количество трубопроводов и кабелей, которые нуждаются в антикоррозионной защите. Для защиты магистральных трубопроводов применяются следующие методы:

• Метод катодной защиты. Он основан на формировании с помощью катодных станций на подземных сооружениях потенциалов, увеличивающих сопротивление блуждающему току.
• Создание диэлектрической изоляции.
• Возможно увеличивать продольное сопротивление трубопроводов, используя врезку изоляционных муфт.
• Замена металлических труб на пластмассовые.

Виды и появления блуждающих токов

Одна из причин связана с массовым применением рельсового электротранспорта. Электрифицированные ЖД магистрали, трамваи и метро, рудничная локомотивная контактная откатка становятся причиной появления блуждающих токов и наносят ущерб газовым трубопроводам, водопроводным линиям, бронированным кабельным сетям, металлоконструкциям.

Общая схема происходящего в этом случае следующая:

1. Рельсовый путь используется в качестве проводника, по которому ток возвращается к обратному фидеру тяговой подстанции.
2. На участках, которые плохо изолированы от земной поверхности, происходит утечка части энергии в грунт. Так как потенциал в этой точке максимален, появляется блуждающий ток, который движется в зону с небольшим потенциалом. А таким участком и становится труба или кабель в оплётке, любая металлическая конструкция, расположенная в земле.
3. Пройдя по металлу, как по пути наименьшего сопротивления, в зону, где потенциал существенно уменьшается, ток выходит в грунт и возвращается в рельсовый путь.

В результате таких процессов в анодных зонах, участки выхода токов из рельсов и трубопровода, возникает процесс электрохимической коррозии. При этом скорость разрушения металлов может достигать десятка миллиметров в год. Для рельсового пути такие повреждения несущественны из-за большой толщины стали, хотя также снижают срок службы конструкции.

А вот для труб с небольшой стенкой такие повреждения становятся критичными. Выглядят они как сквозные отверстия небольшого диаметра. Если трубопровод находится в зоне длительного воздействия блуждающих токов без надлежащей защиты, может возникнуть ситуация, когда его поверхность напоминает решето.

Также читайте: Сколько ватт в одном киловатте

Среди двух других потенциальных источников возникновения блуждающих токов выделяют:

1. Трансформаторные подстанции, распределительные устройства с заземляющим оборудованием, линии ЛЭП с глухозаземлённой нейтралью. В случае постоянных небольших утечек на землю, уровень которых не достигает предела срабатывания защитных устройств, в зоне вокруг этих сооружений также возникают паразитные блуждающие токи.
2. Электрокабельные сети подземного заложения также становятся причиной подобного эффекта при снижении диэлектрических свойств изоляции или её пробое.

Объяснение схемы выше: нулевой провод (PEN) одним концом соединен с ЗУ электроподстанции, а вторым подключен к шине PEN потребителя, которая соединена с заземляющим устройством объекта. Соответственно, разница электрических потенциалов между выводами нулевого проводника будет передаваться ЗУ, что создаст условия для образования цепи. Величина утечки будет незначительной, поскольку основная нагрузка пойдет по пути наименьшего сопротивления (нулевому проводнику), но, тем не менее, часть ее пойдет по земле.

Понятно, что в большинстве случаев разрушающее воздействие в таких условиях будет меньше, чем в зонах расположения рельсовых путей электротранспорта, но оно также оказывает своё влияние.

Причина появления тока в домашнем быту

Существует ещё один вид блуждающего тока, который правда не связан с процессами, происходящими в земле. Речь идёт о появлении аналогичных повреждений на стальных полотенцесушителях, радиаторов отопления, установленных в обычных зданиях. Основной причиной становится разница потенциалов на этих устройствах и заземлённых участках водопровода или системы отопления.

Раньше все эти сети монтировались из металлических труб и обязательно заземлялись. Поэтому в пределах одного здания разницы потенциалов на отдельных участках или элементах системы не существовало или она была настолько минимальной, что не приносила никакого вреда.

Сейчас ситуация кардинально изменилась, и причиной этого стало массовое применение полипропиленовых и металлопластиковых труб. Полимерные материалы обладают высоким удельным сопротивлением, поэтому их можно считать хорошими диэлектриками. В результате получают изолированные друг от друга участки сети. При этом вода остаётся хорошим проводником, она отлично переносит скапливающийся статический заряд.

Поэтому и происходит появление эффекта блуждающих токов, вызванного разницей потенциалов на заземлённом участке сети и отдельных полотенцесушителях или батареях. В этом случае электрохимическая коррозия быстро разрушает тонкостенные металлические устройства.

Способы защиты

Для защиты могут применяться различные методы Их разделяют на две основных разновидности: пассивные и активные. В первом случае речь идёт о надёжной изоляции труб от окружающего грунта. Для этого можно использовать несколько слоёв защиты.

Наземный городской электрический транспортИсточник amperof.ru

Когда нужно исключить блуждающие токи в водопроводных трубах, могут применяться битумные мастики, специальные оболочки, изоляционные ленты

Работы нужно проводить с осторожностью, так как механические повреждения защитного слоя могут стать местами, где происходит активное разрушение объекта.. Эффективным способом защиты является замена металлических труб на пластиковые

После этого они перестанут быть местом, где протекает ток. В результате прекратятся электролитические процессы, разрушающие конструкцию.

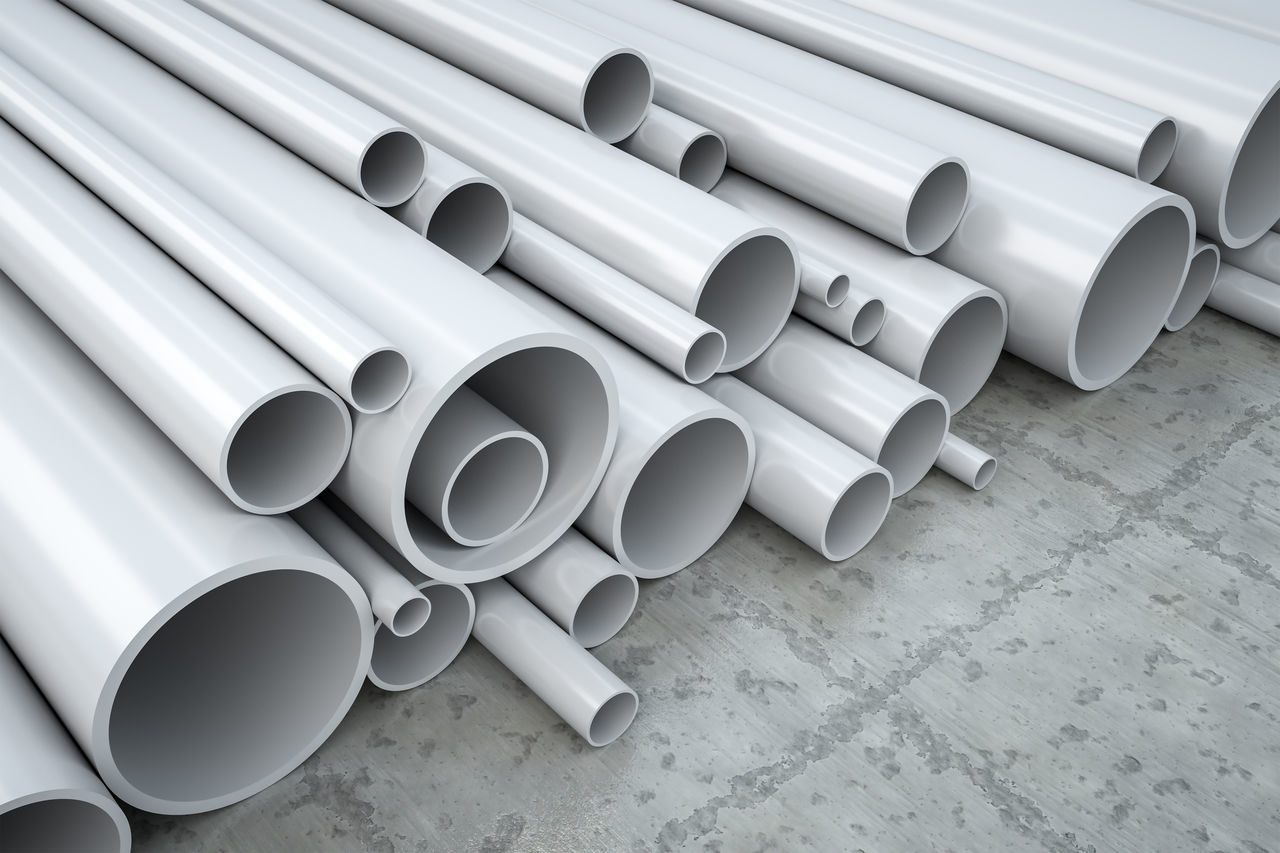

Эффективным способом защиты является замена металлических труб на пластиковые. После этого они перестанут быть местом, где протекает ток. В результате прекратятся электролитические процессы, разрушающие конструкцию.

Для изоляции рельсов от грунта прокладывают специальную защиту. В результате пути располагаются выше, чем обычно. Обычно для этой цели используются насыпи из не проводящего электричество материала. Это приводит к увеличению затрат и не всегда приемлемо для электротранспорта, маршрут которого находится в городской черте.

При проектировании трубопроводов, расположения электрических кабелей, маршрутов электротранспорта стараются по возможности разнести их на значительное расстояние.

На практике редко удаётся сделать пассивную защиту от блуждающих токов достаточно надёжной. Поэтому наибольшее распространение получили активные методы. Их использование требует установки дополнительных рабочих конструкций и связано с дополнительными затратами электроэнергии. Действие такой защиты охватывает всего несколько десятков метров.

Принцип работы таких методов связан с ликвидацией анодных зон на защищаемых объектах. При этом разрушительное воздействие тока переключается на специальные объекты, разрушение которых не причинит вреда защищаемой конструкции. Для этого в нужных местах устанавливают станции катодной защиты. Знание того, что такое блуждающие токи, позволяет выстроить эффективную защиту от них.

Стоимость их использования пренебрежимо мала по сравнению с возможными проблемами. Поэтому их применение считается очень выгодным.

При использовании катодных станций подают положительный потенциал на защищаемый объект. Недалеко от него располагают катоды. На них дают отрицательный. Вследствие перераспределения энергии анодные зоны создаются на дополнительно установленных катодах. Металлические молекулы с них активно испарятся, постепенно приводя детали в негодность. В этом случае их сразу заменяют.

Результат воздействия блуждающих токовИсточник asutpp.ru

На объекте из-за блуждающих токов исключается образование анодных зон и разрушение не происходит

При установке защиты важно правильно произвести расчёты. При ошибке конструкция станет действовать противоположным образом — станет источником разрушения защищаемого объекта

Поэтому для каждого объекта планирование нужно производить с учётом его особенностей.

Пассивная защита с использованием нескольких слоёвИсточник asutpp.ru

Защита от блуждающих токов может быть создана следующим образом. Для этого нужно подать определённый потенциал на защищаемый объект. В результате прекратится протекание через него блуждающих токов.

Для защиты может быть использован электродренажный метод. В этом случае в месте, где ожидается появление анодной зоны трубу соединяют проводником с местом, которой является источником проблемы и создаёт соответствующий потенциал. В этом месте исчезает разность потенциалов, которая была причиной для образования анодной зоны.

Использование активной защиты при помощи постоянного токаИсточник oooevna.ru

Правила выполнения замеров

Выполнение замера

Чтобы оценить всю степень сложившейся ситуации с утечкой электрозарядов необходимо выполнить ряд мероприятий:

• измерение напряжения и устремление тока по оболочкам кабелей магистрали;
• определение разности потенциалов между контактными рельсами и находящимися в почве трубопроводами;
• проверка уровня изоляции рельсов от грунтового покрытия, использовав для эксперимента участок полотна;
• оценка плотности утечки энергии с оболочки кабелей в грунт.

Чтобы выполнить замеры, применяется специальный прибор, если мероприятия проводить на железнодорожных полотнах необходимо выбирать час пик движения транспорта.

Инструменты для замера

Для проверки применяют трансформаторы и подстанции у линии движения – электрод, подключенный к прибору, соединяют с ЗУ и втыкают в 10 метрах от подстанции. Вся возникающая разность фиксируется прибором.

Если предстоит укладка линии труб для водоснабжения важно выявить локацию блуждающих токов, с этой целью определяется разность потенциалов между двумя выборочными точками поверхности земли, размещенными перпендикулярно друг к другу с соблюдением равного расстояния. Такое определение важно выполнять систематически с разрывом в километр

При этом используемые приборы обязательно должны иметь класс точности не ниже 1,5, а сопротивление оборудования от 1 МОм. Применение измеряющих электродов с разностью потенциалов выше 10 мВ. Время проведения одного замера обязательно проходит в пределах 10 мин, а разрыв между процессами 10 сек.

Что представляют собой блуждающие токи

Люди используют электроэнергию для различных целей:

• Для создания комфорта (обогрев, применение кондиционеров).
• Чтобы работать с информацией (компьютер, смартфон, телевизор).
• Использование бытовой техники (посудомойка, стиральная машина, пылесос).
• Выполнение хозяйственных работ (электродвигатели).

Повсеместное использование электричества порождает дополнительные проблемы для человека. Одной из них является появление блуждающих токов. Каждый раз, когда электричество попадает в почву, оно создаёт возможность для их возникновения и разрушительного воздействия.

Обычно в грунте присутствует влага с растворёнными в ней веществами. Она является хорошим проводником. Как только на участке земли образуется в силу тех или иных причин разность потенциалов, то через землю начинает течь ток. Его силу и направление предугадать трудно, так как он носит случайный характер.

Схема образования блуждающих токовИсточник wikiwand.com

Как известно из курса физики, ток протекает там, где сопротивление минимально. Поскольку в земле находится большое количество металлических труб различного назначения, то ток часто протекает через их различные участки. Это способно привести к существенному разрушению трубопроводных магистралей. Например, за год может неожиданно образоваться дыра размером с ладонь даже в крепкой и качественной трубе.

Блуждающие токи так называются потому, что они протекают по случайным участкам грунта. Сложно заранее предвидеть, где именно пройдёт их путь. Схема прохождения выглядит следующим образом.

Существуют разного рода источники электрической энергии, непосредственно контактирующие с грунтом. Если в непосредственной близости имеется трубопровод, то ток сначала пройдёт через почву, затем через трубу и после этого в определённой точке выйдет из неё. Далее по почве он пройдёт к предмету с меньшим потенциалом, установленному на земле.

Нужно учитывать, что ток проходит от более высокого к меньшему потенциалу. В описанной схеме начало и окончание пути — это места, где произошла протечка электроэнергии.

Особое внимание нужно обратить на участки, где блуждающие токи входят в трубу и выходят из неё. Первый называют анодным, второй — катодным

В этих местах к процессу коррозии добавляется электролитическое воздействие тока.

При этом нужно помнить, что анодный участок является более опасным для трубы по сравнению с катодным. Дело в том, что на нём из-за блуждающего тока произойдёт перенос молекул металла в окружающий грунт. В результате оболочка быстро станет более тонкой, а затем образуется отверстие.

Рельсы электропоезда — одна из причин образования блуждающих токовИсточник profazu.ru

Предвидеть, в каком конкретно месте образуется анодный участок, практически невозможно. Это существенно зависит от химического состава и влажности почвы. На практике для борьбы с этим явлением применяются различные методы пассивного или активного характера. Вред, который приносят блуждающие токи, состоит также в том, что они представляют собой утечки электроэнергии, которые иногда могут достигать значительных размеров.

Что такое блуждающий ток?

Как известно, земля является проводником электрического тока, что позволяет применять это свойство для создания заземляющих устройств. Но в тоже время, когда почва выступает в качестве токопроводящей среды, в ней образуются утечки. Поскольку нельзя спрогнозировать в какое время начнется процесс, и где он будет протекать, то такие проявления получили термин «блуждающие».

Как мы помним из школьного курса физики, для образования электрического тока необходимо, чтобы возникла разность потенциалов между двумя участками цепи. Принцип возникновения блуждающих токов – аналогичный. Только роль проводника в данном случае исполняет земля.

На территории современных городов и населенных пунктов находится множество электрифицированных объектов, начиная от ЛЭП и заканчивая рельсовым транспортом, включая оборудование тяговых подстанций. Их объединяет один фактор – расположение на земле. Это приводит к довольно специфичному взаимодействию с последней, проявляющемуся в виде появления блуждающих токов. Ниже представлена таблица, которой приводятся их потенциальные источники и условия образования электросвязи связи с почвой.

Таблица 1. Потенциальные источники.

Название объекта	Взаимосвязь с землей
Различные виды распределительных устройств, оборудование подстанций, ВЛ с нулевым проводником (глухозаземленная нейтраль), подключенным к повторным заземлителям.	При наличии на объекте ЗУ.
ВЛ сетей с изолированной нейтралью, кабельные магистрали.	Возникает при повреждении изоляционного покрытия токонесущих элементов кабелей.
Рельсовый электротранспорт, системы с заземленной нейтралью.	Наличие технологической связи между одним из проводников и землей.

Разрушение металла в зависимости от почвы. Подземная коррозия трубопроводов

Металлические изделия служат нам не только в атмосферных условиях, но часто находятся в земле. Трубопроводы, по которым текут вода, газ, нефть, очень часто делают из металла и прокладывают под землей. Под землей также размещают кабели, по которым подают электрический ток или осуществляют телеграфно-телефонную связь. Почва, как вам известно, представляет собой смесь различных веществ. В ее состав входят минералы и различные органические вещества, являющиеся продуктами гниения. Почвенная вода всегда содержит растворы солей и кислот, т. е. она электролит. Вот почему так тщательно покрывают изоляционными материалами металлические трубы, прежде чем они будут зарыты в почву. Правда, по своим свойствам почва может быть различна. При раскопке трубопроводов в окрестностях Батуми, проложенных в 1878 г., т. е. труб, которые пролежали в почве около ста лет, выяснилась интересная картина. На отдельных участках не осталось и следа от металлических труб, так как они полностью были разрушены. В то же время в тех местах, где трубы проходили по глинистой почве, они полностью сохранились. Вид их был такой, как будто бы они только что были зарыты в землю. Следовательно, в глинистой почве не было доступа к металлу электролитов и кислорода, способствующих разрушению металла. Трубы здесь были изолированы самой почвой. Вот такую же роль играет покрытие труб различного рода смолами. Однако в больших городах такого рода покрытия не всегда сохраняют металл от разрушения. Коварную роль здесь играет электрический ток.

Это интересно: Низкое напряжение в сети – что делать и куда жаловаться

Источники в водопроводе

Главные источники блуждающего земельного электротока это электрифицированная железная магистральная и пригородная железная дорога, трамвай, промышленный с карьерным и рудным транспортом.

Уровень их зависит от того, какой имеется электрохимический потенциал у объекта протекания электротока. Также он зависит от того, какой есть электролит у объекта, есть ли электромагнитное поле, которое бы пронизывало объект и его электролит. Кроме того, блуждающий ток в системе водоснабжения зависит от расстояния, изменения электромагнитного поля и радианной энергии.

Список источников

Нужно ли заземлять полотенцесушитель

Для начала необходимо знать, что заземление (сооружение контуров заземления собственноручно) не требуется, если:

1. 1. Вы используете электрический полотенцесушитель (такие полотенцесушители обычно снабжены специальными вилками, в которых присутствует заземляющий провод , все это подключается в розетку, а сами розетки уже должны быть присоединены к контуру заземления).
2. 2. Вы живете в частном доме или квартире, и у Вас отдельная система отопления.

Заземление полотенцесушителя обязательно производить в следующих случаях:

1. 1. Если ваша сушилка соединена с системой отопления металлопластиковой трубой. Внутри металлопластиковой трубы находится алюминий, который проводит электрический ток: в местах соединения, где расположены фитинги, электрическая цепь разрывается. Соответственно, такой полотенцесушитель необходимо подключить к контуру заземления, либо к стояку горячего водоснабжения.
2. 2. Если ваша система горячего водоснабжения сделана из металлопластиковых труб.

Как заземлить полотенцесушитель

Все электрические полотенцесушители, как было указано выше, подключаются к розетке с заземлением, при этом в таких сушилках предусмотрен заземляющий провод с отдельным контактом на вилке. Так как полотенцесушители обычно устанавливаются в ванной комнате, следует осмотреть розетку, к которой он будет подключен. Такая розетка должна быть в специальном защитном корпусе, предотвращающем попадание влаги внутрь самой розетки.

Существует 2 основных способа заземления полотенцесушителя:

1. 1. Использование системы уравнивания потенциалов, которую необходимо смонтировать собственноручно, затем осуществить заземление этой системы на общее заземление электрического щитка. Так следует поступать, если в доме или квартире вместо металлических коммуникаций используются коммуникации, сделанные из полимеров （металлопластиковые трубы）.
2. 2. Заземление непосредственно трубы корпуса полотенцесушителя обычным проводом к стальному стояку.

Чтобы реализовать заземление полотенцесушителя вторым способом, нужно для начала обзавестись хомутом, предварительно сняв с него все изолирующие материалы. Этот хомут должен иметь клемму для присоединения провода. Затем хомут крепится на трубу корпуса полотенцесушителя.

Берется обычный медный провод, который должен иметь сечение 4 мм2. Этот провод с одной стороны подключается к клемме хомута, другой его конец необходимо подключить либо к заземлению электрического щитка, либо к стальному стояку. Помимо этого, не забудьте подключить к контуру заземления и другие устройства, находящиеся в вашей ванной комнате.

Такие методы не требуют много времени на их осуществление, но взамен достается долгая и бесперебойная работа полотенцесушителя, и в дальнейшем вопрос “как заземлить полотенцесушитель” не вызовет затруднений.

Друзья также смотрите видео для чего нужно заземлять полотенцесушитель.

Вы заметили, что полотенцесушитель из нержавейки в ванной комнате начинает покрываться пятнами ржавчины размером с 2-3 спичечные головки. А если это пятно вытереть, то за ним стоит маленькая еле заметная точечка, которая и ржавеет, и распространяется по поверхности. Это – коррозия металла. И рок здесь ни при чем. Находящиеся в воде и земле металлические конструкции подвергаются двум типам коррозии: гальванической и так называемой «коррозии от блуждающих токов».
