Разнообразие ртутных ламп высокого давления

Стандартные люминесцентные лампы

Все стандартные лампы имеют мощность в пределах от 4-х до 80-ти ватт. Наибольшим спросом пользуются лампочки, мощность которых составляет 18, 36 и 58 ватт. Работа люминесцентных лампочек может осуществляться при самом различном напряжении, поэтому в маркировке его никогда не указывают.

Каждый вид лампочек отечественного производства имеет излучение различной цветности, которое обозначается: ТБ – тепло-белое, Б – белое, Е – естественное, ХБ – холодно-белое и Д – дневное.

Иногда в продаже встречаются осветительные приборы, имеющие красный, желтый, синий, голубой или зеленый цвет излучения, обозначаемый, например, Гцв. Мощность может обозначаться с помощью маркировки 18W 36W 58W. В импортных лампах, через дробь дополнительно проставляется индекс со значением цветопередачи.

Маркировка люминесцентных ламп отличается между собой исходя из производителя продукции.

Например, фирма Филипс обозначается как TL-D, лампы Osram маркируются как Lumilux, продукция Дженерал Электрик имеет обозначение в виде буквы F.Для удобства существует единая мировая система, обозначающая основные виды ламп.Так маркировка FD обозначает линейные лампы, а обозначение FC соответствует кольцевым лампочкам. После этого, в обозначении проставляется мощность, цветовая температура, а также индекс цветопередачи. Наиболее сильным световым потоком обладают люминесцентные лампы с белым цветом, которые используются для обеспечения качественного освещения .

Типы ламп

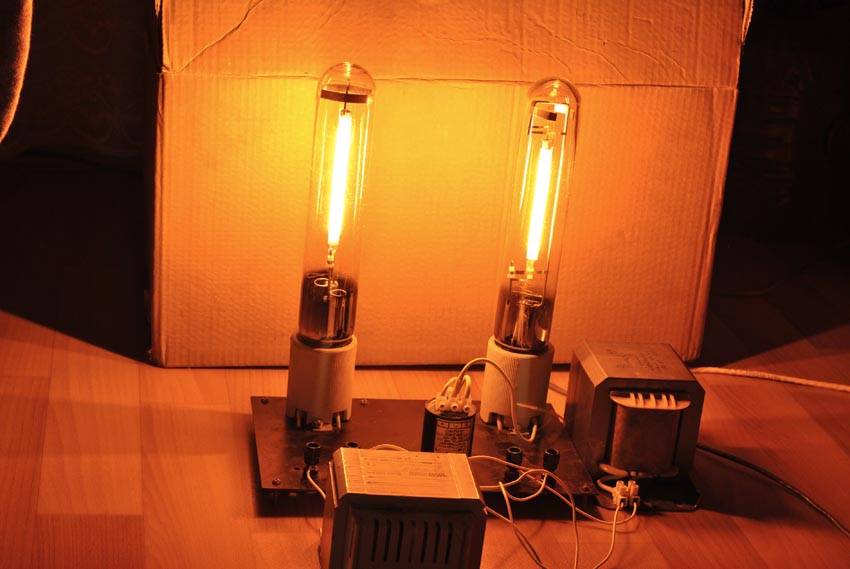

Лампы ДНаТ бывают 2 видов — низкого и высокого давления. Они различаются друг от друга в некоторых характеристиках.


Натриевой лампочке требуется несколько минут на «разогрев»

Высокого давления

Эти лампы подходят для освещения производственных комплексов, спортзалов и коммерческих объектов. Они отличаются лучшей цветопередачей, но некоторые цвета могут показаться более тусклыми, чем обычно.

Низкого давления

Они надежны в эксплуатации, потребляют мало энергии и отличаются высокой светоотдачей в течение длительного времени. Они хорошо подходят для освещения улиц, поскольку в закрытых пространствах искажают цвета.

Характеристики люминесцентных ламп специального назначения

Лампы спецназначения устанавливаются в общественных местах с целью дополнительного выделения тех или иных особенностей интерьера, акцентированной подсветки в определенном спектре для более точной передачи цвета и оттенков предметов. Сферы, в которых они применяются:

  • в развлекательной клубной индустрии.
  • в медицинских учреждениях в качестве ультрафиолетовых бактерицидных ламп.
  • для подсветки витрин в магазинах, экспонатов на выставках и т.п.

Выделяют следующие параметры люминесцентных ламп со специфичными целями использования:

  1. Мощность: 18-58 В
  2. Световой поток: 550-3700 Лм
  3. Вариативность:
    • с цветным люминофором;
    • синие рефлекторные;
    • ультрафиолетовые.
  4. Цветовая температура: 3000-7000 К.
  5. Цоколь: G13.
  6. Длина: 600-1500 мм.

Таким образом, люминесцентные лампы излучают мощный световой поток, обеспечивают адекватную передачу цвета освещаемых предметов, позволяют выбирать наиболее подходящий по цветовой температуре свет, обладают адекватной стоимостью и долгим сроком службы.

При всей своей привлекательности люминесцентные лампы имеют большой минус: пары ртути внутри трубки лампы. Это создает опасность в случае ее повреждения, а также предполагает специальные меры утилизации, что делает ее использование не совсем удобным.

Несмотря на массовый характер распространения люминесцентных ламп, следует признать, что они, скорее, уже относятся к прошлому и так же, как лампы накаливания, уступят место более совершенной технологии. Которая абсолютно безопасна, не требует специальных мер утилизации, отличается длительным жизненным циклом и, кроме того, является более энергоэффективной. Название этой технологии – диодные лампы для дома.

Некоторые данные для облегчения выбора

Естественно, что от мощности лампы зависит ее долговечность, а также сила светового потока, в том числе и через некоторое время работы. Зная подобные параметры люминесцентных ламп, можно подобрать оптимальный световой прибор, который не испортит настроения при установке.

К примеру, при потребляемой мощности подобного светового прибора в 30 ватт средний срок службы составит 15 000 часов. Средняя сила светового потока после 100 часов горения у белой (ЛБ) будет равна 140 лм, теплой и холодной белой – 100 лм. У дневной – 180 лм, а у дневной цветной этот показатель будет равен 80 лм. А вот у ЛДЦ параметры уже будут другими.


Необычная люминесцентная лампа

Не стоит забывать о том, что бесстартерные лампы хотя и расходуют не меньше электроэнергии, чем светильники со стартером, но все же долговечность их работы немного больше. А потому наилучшим вариантом будет приобретение именно таких люминесцентных ламп с последующим исключением из схемы их включения стартеров. Сделать это нетрудно, и времени много такая работа не займет.

Разновидности

Все разнообразие люминесцентных ламп характеризуется достаточно большим спектром параметров. Но в рамках данной статьи мы рассмотрим наиболее отличительные из них.

По величине давления газа внутри колбы, на практике различают светильники высокого и низкого давления:

  • Высокого давления – такие люминесцентные приборы выдают плотный световой поток насыщенных цветовых оттенков. Применяются в достаточно мощных моделях с номиналом от 50 до 2000 Вт, характеризуются сроком службы от 6 тыс. до 15 тыс. часов.
  • Низкого давления – отличается относительно небольшой плотностью газа в емкости, применяется для освещения помещений в быту или на производстве.

По форме колбы энергосберегающей лампочки – колба может иметь классическую грушевидную форму со стеклянной спиралью внутри, продолговатую вытянутую форму, вид спиралевидной трубки закрученной вокруг оси, кольцевидные и других форм.

Рис. 2. Разновидности колбы

По конструкции цоколя различают люминесцентные лампы со стандартным цоколем E с числовым обозначением, указывающим диаметр самого цоколя газоразрядного источника. G – штыревой, в котором число после буквенной маркировки показывает расстояние между контактами, а перед на количество пар контактов. Также можно встретить модели с цоколем типа W и F, но они используются довольно редко.

Рис. 3. Разновидности цоколей

По цветовой температуре свечения различают люминесцентные приборы с горячим желтым и холодным синим спектром. Также существуют варианты нейтрального цвета свечения. Цветовые температуры подбираются в соответствии с поставленными задачами: теплые для жилья, холодные для производственных объектов.

Рис. 4. Цветовая температура

Актуальность применения люминесцентных ламп

Широкое распространение ЛЛ получили благодаря многим преимуществам, а именно:

  • высокая световая отдача (ЛДС мощностью 10 Вт обеспечивает освещенностью, сравнимой с лампочкой накаливания 50 Вт);
  • большой диапазон оттенков испускаемого света;
  • полная рассеянность света.

Гарантированный срок эксплуатации ЛДС от 2 тыс. часов против 1 тыс. часов у ламп накаливания.

Недостатки люминесцентных устройств:

  • химопасность (в ЛДС содержится до 1г ртути);
  • неравномерный спектр, который неприятен человеческому глазу;
  • постепенное разрушение слоя люминофора, приводящее к ослаблению освещенности;
  • мерцание лампы с двухкратной частотой от сети;
  • наличие механизма, регулирующего пуск;
  • мощность ЛЛ не обеспечивает высокого коэффициента.

Маркировка и параметры отечественных люминесцентных ламп

Вольфрамовые электроды лампы имеют вид небольшой спирали, покрытой специальным составом (оксидом), содержащим углекислые соли бария и стронция. Параллельно спирали располагаются два никелевых жестких электрода, каждый из которых соединен с одним из концов спирали.

В люминесцентных лампах плазма, состоящая из ионизированных паров металла и газа излучает как в видимых, так и в ультрафиолетовых частях спектра. С помощью люминофоров ультрафиолетовые лучи преобразуются в излучение, видимое глазом.

Люминесцентные лампы делятся на осветительные общего назначения и специальные .

Для классификации люминесцентных ламп специального назначения используют различные параметры. По мощности их разделяют на маломощные (до 15 Вт) и мощные (свыше 80 Вт), по типу разряда — на дуговые, тлеющего разряда и тлеющего сечения, по излучению — на лампы естественного света, цветные лампы, лампы со специальными спектрами излучения, лампы ультрафиолетового излучения, по форме колбы — на трубчатые и фигурные, по светораспределению — с ненаправленным светоизлучением и с направленным, например, рефлекторные, щелевые, панельные и др.

Шкала номинальных мощностей люминесцентных ламп (Вт): 15, 20, 30, 40, 65, 80.

Особенности конструкции лампы указываются буквами вслед за буквами, обозначающими цветность лампы (Р — рефлекторная, У — У-образная, К — кольцевая, Б — быстрого пуска, А — амальгамная).

В настоящее время выпускаются так называемые энергоэкономичные люминесцентные лампы, имеющие более эффективную конструкцию электродов и усовершенствованный люминофор. Это позволило изготавливать лампы с пониженной мощностью (18 Вт вместо 20 Вт, 36 Вт вместо 40 Вт, 58 Вт вместо 65 Вт), уменьшенным в 1,6 раза диаметром колбы и повышенной световой отдачей.

У ламп с улучшенным качеством цветопередачи после букв, обозначающих цвет, стоит буква Ц, а при цветопередаче особо высокого качества — буквы ЦЦ.

Маркировка отечественных люминесцентных ламп

Пример расшифровки лампы ЛБ65: Л – люминесцентная; Б – белого цвета; 65 – мощность, Вт

Люминесцентные лампы белого света типа ЛБ обеспечивают наибольший световой поток из всех перечисленных типов ламп одной и той же мощности. Они приблизительно воспроизводят по цветности солнечный свет и применяются в помещениях, где от работающих требуется значительное зрительное напряжение.

Люминесцентные лампы тепло-белого света типа ЛТБ имеют явно выраженный розовый оттенок и применяются тогда, когда есть необходимость подчеркнуть розовые и красные тона, например при цветопередаче человеческого лица.

Цветность ламп дневного света типа ЛД близка к цветности ламп дневного света с исправленной цветностью типа ЛДЦ.

Люминесцентные лампы холодно-белого света типа ЛХБ по цветности занимают промежуточное положение между лампами белого света и дневного света с исправленной цветностью и в ряде случаев применяются наравне с последними.

Световой поток каждой лампы после 70 % средней продолжительности горения должен быть не менее 70 % номинального светового потока. Средняя яркость поверхности люминесцентных ламп колеблется от 6 до 11 кд/м2.

Люминесцентные лампы при включении их в сеть переменного тока излучают переменный во времени световой поток. Коэффициент пульсации светового потока равен 23 % (у ламп типа ЛДЦ — 43 %). С увеличением номинального напряжения световой поток и мощность, потребляемые лампой, возрастают.

Параметры люминесцентных ламп общего назначения

Маркировка ламп

Маркировка разработана таким образом, чтобы покупатели могли легко выбрать необходимый элемент освещения. Наиболее распространенные обозначения по российским стандартам:

  • LB (белый свет);
  • LD (дневной свет);
  • LHB (холодный белый свет);
  • LTB (теплый белый свет);
  • LE (естественный свет);
  • LHE (естественно холодный).

Видимый оттенок напрямую зависит от цветовой температуры. Цветовая температура LDS составляет 6400—6500K, что соответствует приблизительному цвету белого света.

В дополнение к типу лампы также указываются необходимые технические характеристики лампы: напряжение, форма, размер и тому подобное.

Трехзначный код на упаковке лампы обычно содержит информацию о качестве света (индекс цветопередачи и цветовая температура).

Первая цифра — индекс цветопередачи 1×10 Ra (компактная люминесцентная лампа имеет 60-98 Ra, поэтому чем выше индекс, тем надежнее цветопередача).

Вторая и третья цифры обозначают цветовую температуру лампы.

Поэтому метка «827» указывает индекс цветопередачи 80 Ra и цветовую температуру 2700 K (соответствующую цветовой температуре лампы накаливания).

Кроме того, индекс цветопередачи можно указывать согласно DIN 5035, где диапазон цветопередачи 20-100 Ra делится на 6 частей — от 4 до 1 A.

Вам это будет интересно Особенности лампы ДНАТ 250


Соотношение градусов и цвета

Коды цветопередачи согласно международной системе:

Код Особенности Применение
530 Свет тёплых тонов с плохой цветопередачей. Объекты кажутся коричневатыми и малоконтрастными. Посредственная светоотдача. Гаражи, кухни. В последнее время встречается всё реже.
640/740 «Прохладный» свет с посредственной цветопередачей и светоотдачей. Весьма распространён, должен быть заменён на 840.
765 Голубоватый «дневной» свет с посредственной цветопередачей и светоотдачей. Встречается в офисных помещениях и для подсветки рекламных конструкций.
827 Похожий на свет лампы накаливания с хорошей цветопередачей и светоотдачей. Жильё.
830 Похожий на свет галогеновой лампы с хорошей цветопередачей и светоотдачей. Жильё.
840 Белый свет для рабочих поверхностей с очень хорошей цветопередачей и светоотдачей. Общественные места, офисы, ванные комнаты, кухни. Внешнее освещение.
865 «Дневной» свет с хорошей цветопередачей и посредственной светоотдачей. Общественные места, офисы. Внешнее освещение.
880 «Дневной» свет с хорошей цветопередачей. Внешнее освещение.
930 «Тёплый» свет с отличной цветопередачей и плохой светоотдачей. Жилые помещения
940 «Холодный» свет с отличной передачей цвета и удовлетворительной светоотдачей. выставочные залы, музеи.
954, 965 «Дневной» свет с непрерывным спектром цветопередачи и посредственной светоотдачей. освещение аквариумов, выставочные залы,


Принцип российской маркировки

В каких областях применяются

С помощью люминесцентных ламп можно эффективно освещать большие площади, при этом значительно улучшая условия в помещении, снижая расходы на электроэнергию, а также увеличивая срок службы системы освещения.

Устройства со встроенным электронным балластом и винтовыми резьбовыми цоколями E27 или E14 применяются в быту в качестве эффективной замены ламп накаливания. Они способны обеспечить необходимый световой поток, гарантировать стабильность и отсутствие мерцания. При этом полностью отсутствует гул. Применяются в квартирах, домах, торговых центрах, школах, больницах, банках и др.


Рисунок 5. ЛЛ в интерьере

Маркировка люминесцентных ламп

Расшифровка маркировки люминесцентных ламп

Трёхцифровой код на упаковке лампы содержит как правило информацию относительно качества света (индекс цветопередачи и цветовой температуры).

Первая цифра — индекс цветопередачи в 1х10 Ra(компактные люминесцентные лампы имеют 60-98 Ra, таким образом чем выше индекс, тем достоверней цветопередача)

Вторая и третья цифры — указывают на цветовую температуру лампы.

Таким образом маркировка «827» указывает на индекс цветопередачи в 80 Ra, и цветовую температуру в 2700 К (что соответствует цветовой температуре лампы накаливания).

Кроме того, индекс цветопередачи может обозначаться в соответствии с DIN 5035, где диапазон цветопередачи 20-100 Ra поделён на 6 частей— от 4 до 1А.

Международная маркировка по цветопередаче и цветовой температуре

Код

Определение

Особенности

Применение

Basic warmweiß / warm white

Свет тёплых тонов с плохой цветопередачей. Объекты кажутся коричневатыми и малоконтрастными. Посредственная светоотдача.

Гаражи, кухни. В последнее время встречается всё реже.

Basic neutralweiß / cool white

«Прохладный» свет с посредственной цветопередачей и светоотдачей

Весьма распространён, должен быть заменён на 840

Basic Tageslicht / daylight

Голубоватый «дневной» свет с посредственной цветопередачей и светоотдачей

Встречается в офисных помещениях и для подсветки рекламных конструкций (ситилайтов)

Похожий на свет лампы накаливания с хорошей цветопередачей и светоотдачей

Lumilux warmweiß / warm white

Похожий на свет галогеновой лампы с хорошей цветопередачей и светоотдачей

Lumilux neutralweiß / cool white

Белый свет для рабочих поверхностей с очень хорошей цветопередачей и светоотдачей

Общественные места, офисы, ванные комнаты, кухни. Внешнее освещение

Lumilux Tageslicht / daylight

«Дневной» свет с хорошей цветопередачей и посредственной светоотдачей

Общественные места, офисы. Внешнее освещение

«Дневной» свет с хорошей цветопередачей

Lumilux Deluxe warmweiß / warm white

«Тёплый» свет с отличной цветопередачей и плохой светоотдачей

Lumilux Deluxe neutralweiß / cool white

«Холодный» свет с отличной цветопередачей и посредственной светоотдачей.

Музеи, выставочные залы

Lumilux Deluxe Tageslicht / daylight

«Дневной» свет с непрерывным спектром цветопередачи и посредственной светоотдачей

Выставочные залы, освещение аквариумов

Маркировка цветопередачи по ГОСТ 6825-91

В соответствии с ГОСТ 6825-91 (МЭК 81-84) «Лампы люминесцентные трубчатые для общего освещения», действующий, лампы люминесцентные линейные общего назначения маркируются, как:

ЛД (дневной свет)

ЛЕ (естественный свет)

ЛХБ (холодно-белый свет)

ЛТБ (тёпло-белый свет)

Добавление буквы Ц в конце означает применение люминофора «де-люкс» с улучшенной цветопередачей, а ЦЦ — люминофора «супер де-люкс» с высококачественной цветопередачей.

Лампы специального назначения маркируются, как:

ЛГ, ЛК, ЛЗ, ЛЖ, ЛР, ЛГР (лампы цветного свечения)

ЛУФ (лампы ультрафиолетового света)

ДБ (лампа ультрафиолетового света типа С)

ЛСР (синего света рефлекторные)

Параметры отечественных ламп по цветопередаче приведены в таблице:

Аббревиатура

Расшифровка

Цветовая т-ра, К

Цветопередача

Примерный эквивалент по международной маркировке

Лампы дневного света

Лампы дневного света, с улучшенной цветопередачей; ЛДЦ — де-люкс, ЛДЦЦ — супер-де-люкс

Хорошая (ЛДЦ), отличная (ЛДЦЦ)

865 (ЛДЦ),965 (ЛДЦЦ)

Лампы дневного света

Лампы естественного света

Лампы естественного света, с улучшенной цветопередачей; ЛЕЦ — де-люкс, ЛЕЦЦ — супер-де-люкс

Хорошая (ЛЕЦ), отличная (ЛЕЦЦ)

840 (ЛЕЦ),940 (ЛЕЦЦ)

Лампы естественного света

Другие осветительные лампы

голоса

Рейтинг статьи

Классификация и типология люминесцентных ламп

Естественно, что прогресс в производстве таких изделий, как люминесцентные лампы, не стоит на месте, и если ранее применялись в основном аналогичные экземпляры со схожими техническими характеристиками, то сегодня потребитель может подобрать себе тот вариант, который будет для него наиболее оптимальным и эффективным.

Существует множество признаков, по которым можно классифицировать эти лампы, но тем не менее, самым основным из, все же, будет признак показателей давления.

На данный момент на рынке представлены газозарядные ртутные экземпляры высокого и низкого давления.

Лампы высокого давления нашли свое применение в основном в освещении вне помещений. Поскольку такие изделия обладают высокой мощностью, то внутри здания их свет будет довольно неприятен для восприятия его глазом.

Также лампы высокого давления отлично подходят для сборки каких-либо осветительных установок.

Лампы низкого давления обладают сравнительно меньшей мощностью, а значит, подходят для применения внутри зданий.

Назначение помещения может быть абсолютно любым: люминесцентные лампы такого показателя подойдут и для цеховых и производственных зданий, и для жилых помещений.

Помимо разделения ламп по принципу давления существует еще и классификация по диаметру трубки или колбы лампы, а также по схеме зажигания.

Для примера можно взять продукты самых известных производителей, например, Osram и Philips. Если внимательно присмотреться к данным на упаковке, то можно увидеть букву и цифру рядом. Это и есть маркировки типа изделия.

Итак, люминесцентные лампы подразделяются на:

  • Т5 – лампы с таким показателем являются довольно редким явлением, не нашедшим признания у покупательского сегмента. Стоимость их довольно высока, однако степень светоотдачи показывает прекрасные результаты – до 110 лм/ватт. Стоит отметить, что сейчас производители значительно увеличили объемы производства люминесцентных ламп с таким показателем.
  • Т8 – новый продукт, имеющий довольно высокую цену и рассчитанный на нагрузку не более 0,260 А.
  • Т10 – аналог лампам маркировки Т12, отличающийся довольно низким качеством и уровнем эффективности.
  • Т12 – лидер рынка люминесцентных ламп. Включает в себя широкое разнообразие подтипов, что говорить, практически все стандартные модели относятся к этой группе. В их число входят представители практически всех производителей люминесцентных ламп.

Упомянутый выше принцип классификации по схеме зажигания имеет под собой два типа: требующие стартера и не требующие его.

Мощность тоже является довольно значимой характеристикой люминесцентных ламп, соответственно, это тоже стало фактором для выделения отдельной классификации.

По показателям мощности лампы подразделяются на:

  • Стандартные – с маркировкой Т12;
  • HO – лампы высокой мощности, однако, отличаются сравнительно меньшей светоотдачей;
  • VHO – лампы, способные выдержать нагрузку до 1,5 А;
  • «Эконом» — варианты люминесцентных ламп.

К числу критериев, по которым можно распределить лампы по группам, относят и длину.

Вариантов эта дифференциация представляет великое множество. Как правило, производители в обязательном порядке указывают эти данные в инструкции или на упаковке.

Классификация по  использованию стартера

Стоит отметить и тот факт, что люминесцентные лампы можно разделить на виды и по типу подключения их.

Более подробно о том как подключать люминесцентные лампы различными способами, можно прочитать в этой статье.

Однако в этом случае выделить какие-либо точные категории довольно сложно, поскольку каждый тип, выделенный, например, по мощности или необходимости присутствия стартера, требует соблюдения своих нюансов.
