Кембрик термостойкий: материал, характеристика, описание с фото, основные преимущества и применение

Применение кембрика

Наиболее распространено использование данного приспособления в электрике. При выполнении скруток, пайки, сварки, установки клемм и наконечников в обязательном порядке соединение изолируется. Однако это не единственное применение кембрика. Его также используют в дополнительной изоляции монтажных инструментов, отверток, шила и даже в конструкции рыболовецких снастей. Например, стекловолоконный термостойкий кембрик вполне подходит для фиксации крючков и поплавков на контуре лески. И в каждом случае не исключается маркировочная функция устройства. Поскольку трубки выполняются в разных цветах, можно визуально дифференцировать линии той же проводки. На рыбалке в составе оснастки разноцветные кембрики обеспечивают и привлекающий эффект.

Что такое кембрик и термоусадочный кембрик?

Если очень коротко, то кембрики — это маленькие изоляторы, изготовленные из различных материалов. Кембрики бывают двух видов: обычные и термоусаживаемые. Обычные кембрики изготавливают преимущественно из гибкого разноцветного поливинилхлорида и называют кембрик ПВХ. Встречаются и другие специализированные виды кембриков, изготовленне из пропитанной смолами хлопчатобумажной ткани или ткани из стекловолокна, покрытой слоями различных полимеров. Термоусаживаемые кембрики производят из сшитого полиэтилена и других специфических полимеров (PET, PVDF, PTFE, силиконовой резины и т.д.).

Термоусадочный (термоусаживаемый) кембрик это отрезок термоусаживаемой трубки, используемый в качестве электрической изоляции для различных токопроводящих элементов электрооборудования, как правило расчитанного на напряжение не более 1000 вольт постоянного тока, но чаще в низковольтной аппаратуре.

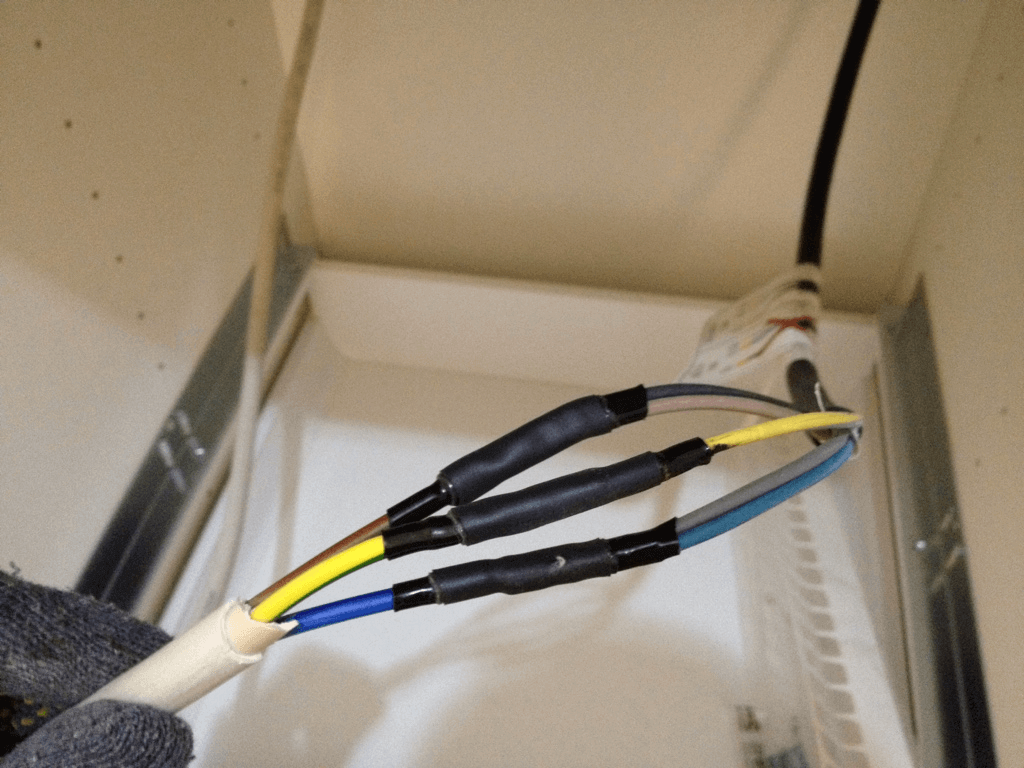

Наиболее часто кембрики применяются для восстановления изолирующей оболочки проводов или отдельных жил кабеля кабеля в месте их соединения (спайки) с контактными пластинами в различных электрических разъёмах и соединителях. Кембрик может применяться для изоляции и защиты пассивных элементов печатных плат (резисторы, конденсаторы и т.д.) или их токоведущих частей от контакта друг с другом и самой печатной платой. Кембрик может выступать и в качестве механической защиты, предохраняя провода, кабели, контакты, соединительные узлы от короззии, изломов и повреждений. Дополнительно кембрики могут выполнять фмаркировочную функцию, различным цветом обозначая разные проводники и контакты (см. фото). Так же с помощью специальных принтеров на обычные и термоусаживаемые кембрики можно наносить различные надписи и рисунки, что позволяет более детально промаркировать большое количество проводников.

Кембрики могут применяться для фиксации предметов в различных устройствахи приспособлениях. В этих целях кембрики (и обычные и термоусадочные) очень любят использовать рыбаки для изготовления различных рыбацких принадлежностей, закрепляя ими поплавки и крючки на леске. Да что там крючки! На обычные разноцветные кембирки рыбаки умудряются ловить рыбу, имитируя ими червяков и другую съедобную живность!

СОВЕТ: В качестве низковольтных кембриков можно использовать стеклоармирванные электроизоляционные трубки:

Радиант ТСП-200 — стеклоармироанная трубка с покрытием из силиконовой резины

Хотя оба вида кембриков применяются для схожих целей, существуют некоторые отличия в их свойствах и применении. Самый простой, обычный кембрик, представляющий из себя нарезанную на кусочки нужной длины трубку из ПВХ пластиката, имеет фиксированный диаметр, а значит требует тщательного подбора диаметра. Если, например, толщина припаяного к контакту проводника существенно меньще толщины контакта, то кембрик не удастся надеть на узел пайки. Хоть такой кембрик и можно слегка растянуть в ширину, с усилием натягивая его на контакт, запас по его растяжке очень ограничен. Кембрик может не налезть на контакт, или лопнуть.

Термоусаживаемый кембрик имеет преимущество перед кембриком из ПВХ, так как допуски по диаметру у него несравненно больше. Ведь стоит его нагреть и он усадится до нужного размера по аналогии с термоусадочной трубкой, плотно обожмёт и место контакта и провод. Мало того, что термоусадочный кембрик обеспечит надёжную электрическую изоляцию узла, к тому же он прочно закрепится на изолируемом узле. При этом исключается необходимость очень точной начальной подгонки диаметров. Перепад диаметров между контактом и жилой кабеля может составлять до 1,7-1,8 раз! Из дополнительных преимуществ термоусадочного кембрика можно отметить более широкий диапазон рабочих температур, меньшую токсичность в случае возгорания оборудования, стойкость к короззии и агрессивным жидкостям, долгий срок службы, возможность использовать термоусадочные кембрики с клеевым герметизирующим слоем и т.д.

СОВЕТ: В качестве низковольтных термоусаживаемых кембриков можно использовать следующие тонкостенные термоусадочные трубки:

ТУТ ТУТнг Радиант М Радиант 125нг Радиант 135нг

Но и у обычного кембрика есть свои плюсы. В первую очередь это его дешевизна а так же возможность многократного использования. После усадки термоусаживаемый кембрик уже невозможно снять с изделия не повредив или сам кембрик или элементы оборудования. С обычным кембриком это можно сделать запросто. Не надо только забывать, что и термоусаживаемый кембрик можно вполне применять по назначению без обязательной тепловой усадки, в «многоразовом» режиме, просто как изолирующую трубку.

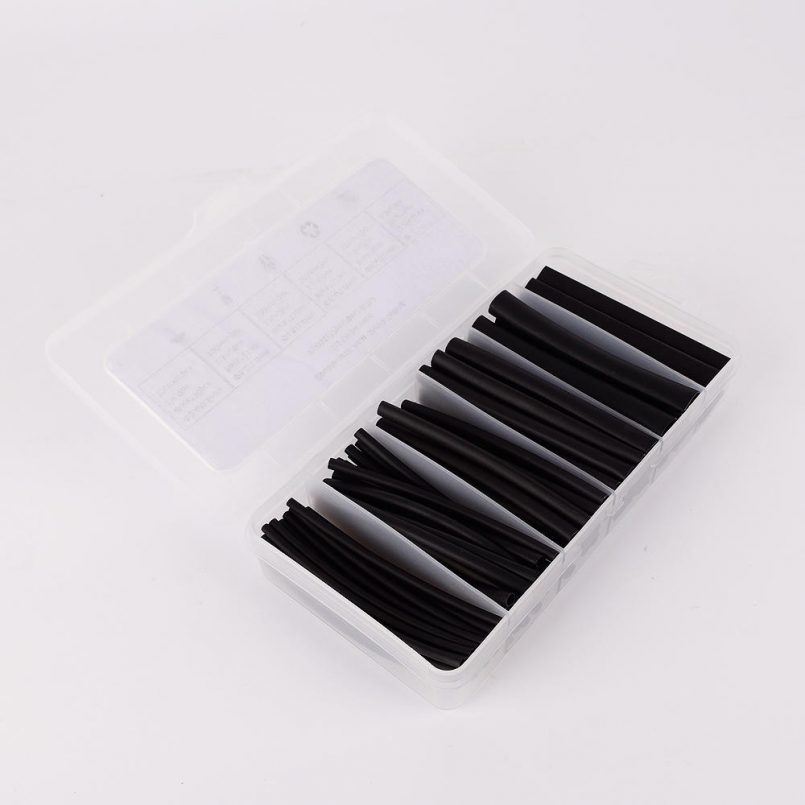

Виды кембриков

Кембрики подразделяются на два основных вида:

  • ПВХ кембрики (простые);
  • Термоусадочные трубки.

Безусловно, рассматривая  различные  фото кембриков ПВХ и термоусадочных кембриков , можно увидеть разницу их производительности, что даст нам более четкое представление какой из них лучше приобрести.

Так же Вы узнаете, какие кембрики лучше для проводов: термоусадочные или обычные кембрики. Разберем их более детально, дабы в реальной жизни мы имели представление о них.

Основные качества термоусадочных кембриков:

  • прочное крепление;
  • надежная изоляция;
  • при нагревании принимает диаметр любого провода;
  • широкий спектр использования;
  • идут в продаже разных цветом, что дает большое преимущество;
  • защита от влаги;
  • отличная герметичность;
  • имеет длительный срок службы.

Основные качества кембриков из ПВХ:

  • многоразовое использование;
  • низкая стоимость.

Применения кембриков:

  • В рыболовстве.Для многих людей может это и прозвучит  странно, но это так. Большинство рыбоков используют термоусадочные кембрики, для ловли рыб и как ни странно они хорошо клюют на такую снасть.
  • В электротехнике. Многие используют его для герметизации оборудования.
  • В изготовлении кабелей.
  • При макреровке электропроводов.
  • При перепадах температуры.

Какие  параметры имеют кембрики:

  • поперечник и показатель усадки;
  • внутри имеется клеевой слой;
  • стойкость к опасной реакции;
  • материал из которого изготавливают;
  • цвет.

Давайте разберем наиболее детально параметры кембриков.

Назначение трубки ПВХ ТВ-40

Трубка ПВХ ТВ-40 является довольно многофункциональным изделием, с помощью которого можно решать многочисленные задачи, связанные со многими сферами человеческой деятельности.

Поливинилхлоридная труба ТВ-40 предназначается для таких целей:

  • создание дополнительного изоляционного слоя для проводов и кабелей;
  • воссоздание изоляции в местах ее повреждения;
  • закрытие мест соединения проводов и клемм;
  • защита контактов на электронных платах;
  • механическое предохранение проводов от повреждений, изломов и перегибов;
  • маркировка и идентификация предназначения проводов разными цветами;
  • предохранение контактов от коррозии;
  • изготовления водяных уровней для работы по стенам;
  • обустройство подачи воды в баках для унитазов;
  • подача питательных жидкостей в капельницах;
  • часть аппарата принудительного кровообращения;
  • обустройство системы полива растений в теплицах;
  • подача газов и жидкости в аппаратах по разливу различных напитков.

При проведении монтажа кабеля следует иметь набор трубок ПВХ 305 ТВ-40.

Что такое кембрик?

Простым языком, кембрик – это короткий отрезок пластмассовой трубки, которую производят из компонентов с большой степенью сопротивления. Более десяти лет назад в продаже были представлены только твердые модели материала. Они подбирались по размеру и диаметру электрического провода.

Сегодня особым спросом пользуются термоусадочные кембрики. В процессе нагрева резиновой поверхности они в несколько раз уменьшаются в размере. Помимо этого, изоляционный материал меняет свою структуру и надежно фиксирует места соединений проводниковой цепи.

Диаметр кембриков подбирается в соответствии с количеством жил в проводе. Чем больше их количество, тем шире должно быть соединительное отверстие.

Применение различных способов для нагрева

Есть несколько способов нагрева, каждый из которых может качественно провести термообработку. Но есть и такие, которые применять не рекомендуется.

Самый общедоступный, в тоже время спорный вариант – зажигалка или спички. Этим вариантом можно воспользоваться, если под рукой нет другого источника высокой температуры. Хорошо усадить этим способом можно только небольшой участок провода с маленьким сечением. Для больших конструкций этот вариант не подойдет.

Если речь идет о больших изделиях, то на нагревание уйдет много времени, при этом само соединение получится некачественным. А сколько раз понадобиться повторить эту процедуру, если необходимо будет обработать несколько участков с большим сечением.

Бытовой фен выдает поток, горячего воздуха t 700 С, на выходе из сопла. Если применить узкую насадку, то конечно есть возможность нагреть небольшой участок малого диаметра, что касается больших сечений, то фен просто выйдет из строя, при этом изоляция получится некачественной и не надежной. Не нужно забывать, что есть некоторые модели термоусадки, которые можно сжать при температуре нагрева в 350 градусов.

Итогом такой работы может стать неплотное прилегание материала к месту изоляции, в которое может легко проникнуть влага, поэтому стоит использовать специальный инструмент.

Критерии выбора

При выборе следует обращать внимание на внутренний диаметр изделий. Он не должен превышать полутора – двух диаметров провода (жилы). Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель)

Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель)

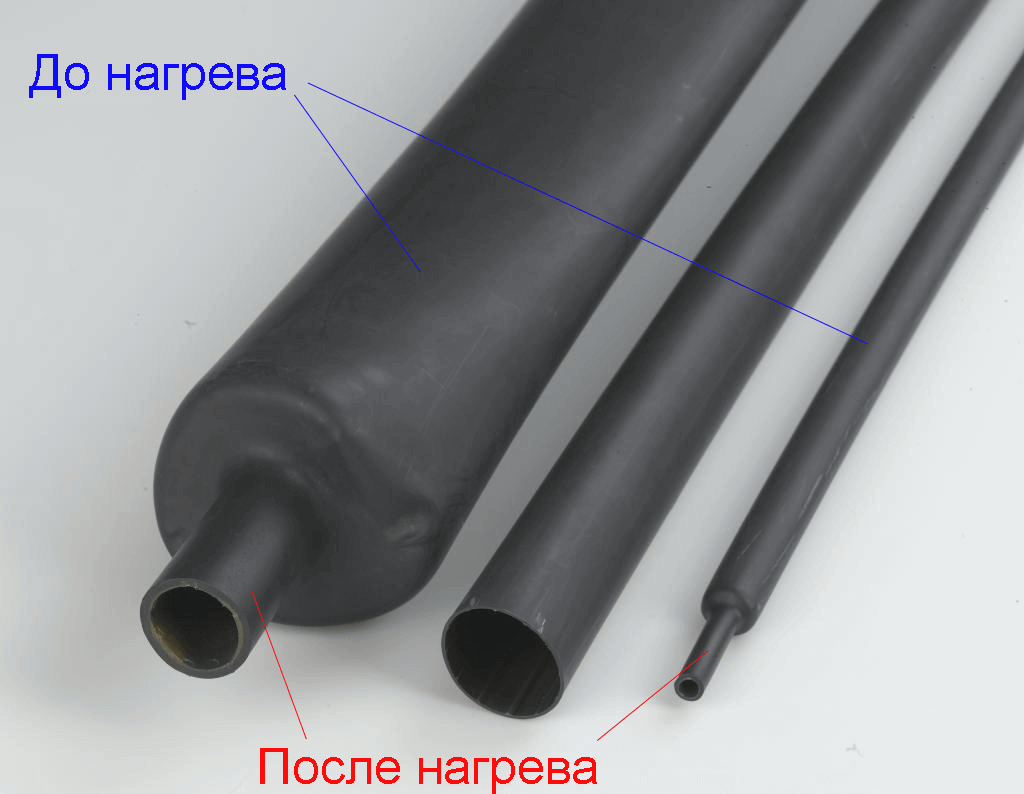

Важно чтобы после усадки диаметр трубки уменьшался до размеров, которые меньше диаметра изоляционного слоя провода (жилы вместе с изоляцией)

Некоторые производители указывают диаметр и коэффициент усадки при маркировке своих продуктов. Например: 20 мм: 1,5:1. Здесь 20 мм – первоначальный диаметр, а 1,5:1 – указывает на диапазон сокращения полимера (в данном случае в полтора раза). Размеры могут указываться в дюймах.

Представим основные характеристики наиболее распространённых термоусадочных кембриков в виде таблицы:

Таблица 1. Основные характеристики термоусадочных трубок(ТУТ)

Наименование изделия Даметр трубки, мм Толщина стенки в мм после усадки Диапазон усадки, мм Максимальное уменьшение длины,в процентах
До усадки После усадки
ТУТнг-2/1 2.0 1.0 1.8 – 1.2 1.8 – 1.2 5
ТУТнг-3/15 3.0 1.5 2.7 – 1.8 2.7 – 1.8 5
ТУТнг-4/2 4.0 2.0 3.6 – 2.4 3.6 – 2.4 5
ТУТнг-5/2,5 5.0 2.5 4.5 – 3.0 4.5 – 3.0 5
ТУТнг-6/3 6.0 3.0 5.4 – 3.6 5.4 – 3.6 5
ТУТнг-8/4 8.0 4.0 7.2 – 4.8 7.2 – 4.8 5
ТУТнг-10/5 10.0 5.0 9.0 – 6.0 9.0 – 6.0 5
ТУТнг-12/6 12.0 6.0 10.8 – 7.2 10.8 – 7.2 5
ТУТнг-16/8 16.0 8.0 14.4 – 9.6 14.4 – 9.6 5
ТУТнг-20/10 20.0 10.0 18.0 – 12.0 18.0 – 12.0 5
ТУТнг-25/12,5 25.0 12.5 22.5 – 15.0 22.5 – 15.0 5
ТУТнг-30/15 30.0 15.0 27.0 – 18.0 27.0 – 18.0 10
ТУТнг-40/20 40.0 20.0 36.0 – 24.0 36.0 – 24.0 15
ТУТнг-50/25 50.0 25.0 45.0 – 30.0 45.0 – 30.0 15
ТУТнг-60/30 60.0 30.0 54.0 – 36.0 54.0 – 36.0 15
ТУТнг-80/40 80.0 40.0 72.0 – 48.0 72.0 – 48.0 15
ТУТнг-100/50 100.0 50.0 90.0 – 60.0 90.0 – 60.0 15
ТУТнг-120/60 120.0 60.0 108.0 – 72.0 108.0 – 72.0 15

Обратите внимание на то, что в таблице диаметры до и после усадки повторяют дробные числа в наименовании изделия. В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов

Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода

Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода

В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода.

По материалу

Для производства термостойких кембриков с электроизоляционными свойствами применяют несколько видов материалов.

Выделяют полиолефиновые термостойкие трубки, изготавливаемые из так называемого «сшитого» полиэтилена с добавлением ряда пластификаторов и красителей, препятствующих распространению горения. Подавляющая масса термостойких кембриков производится именно по этой технологии.

Температура, при которой они могут применяться без всяких ограничений, колеблется в пределах от -50 до +125 градусов. При добавлении к материалу специальных пластификаторов температурный диапазон удаётся расширить до 150 градусов. При этом также повышается его устойчивость к бензолу и другим окислителям.

Выпускают кембрики на основе синтетического каучука, характеризующиеся повышенной стойкостью к воздействию высоких температур (вплоть до 175 градусов) и химически активных веществ типа смазок и масел. Они имеют сравнительно высокую цену и ограниченный спрос.

Производят термочувствительные кембрики из термопластичного поливинилхлорида. Изделия из этого материала отличаются прекрасными изоляционными характеристиками, но при этом имеют ограниченный температурный диапазон (от -20-ти до +80-ти градусов). Наличие вредных для здоровья токсичных выделений, образующихся при воспламенении, резко ограничивает спрос на этот вид изделий.

Какой вид кембриков лучше?

Отправляясь в специализированный отдел электро товаров, многие потребители часто задаются вопросом: «Какие кембрики для проводов лучше использовать?». Правильный выбор во многом зависит от того, какой вид изоляции планируется выполнять. Например, для того чтобы предотвратить появление короткого замыкания на электро платах, необходимо выбирать термоусадочный материал. Он плотно фиксирует область взаимодействия деталей.

При воздействии высокой температуры, он начинает плавиться, тем создавая сопротивление в зоне открытых участков проводниковой цепи. Диаметр термоусадочной трубки должен быть больше на 2 мм от толщины провода.

Для электроприборов с высокой степенью температурного режима, необходимо выбирать термостойкие изоляторы. Они обладают теплозащитой и качественной изоляцией.

К преимуществам расходного термоматериала относят:

  • широкий диапазон температурного воздействия. Эти изделия можно использовать на разных уровнях электрической цепи;
  • безопасный состав. В процессе нагрева пластиковой поверхности не выделяются токсические вещества, которые негативно сказываются на человеческом здоровье;
  • долгий срок эксплуатации;
  • не вступает в контакт с химическими компонентами. В результате этого, сокращается риск преждевременной поломки оборудования;
  • отлично противостоит коррозии деталей и процессу окисления металлических поверхностей.

Современные модели термоусадочного материала имеют дополнительное вещество во внутренне части трубки. В процессе нагревания оно увеличивает клейкую способность пластика. Благодаря этому место соединения имеет хорошую герметизацию. Температура нагрева поверхности изолятора составляет 60оС.

Обычный кембрик также обладает хорошей электроизоляционной способностью. Для этого необходимо правильно подобрать нужный размер и диаметр каучуковой трубки. Основным преимуществом данного изделия является многократное его использование. Если на поверхности изделия появилась трещина, дальнейшее его применение запрещено. Помимо этого, он имеет низкую стоимость.

Термостойкие изоляторы часто применяют в конструкции индукционной печи, духового шкафа или сушильной камере. Он защищает место фиксации полупроводников в электро цепи и сокращает воздействие высокой температуры на детали прибора. На его поверхности можно делать маркировку спаек.

Технические характеристики термостойкого материала включают в себя:

  • электро непроницаемость. Этот вид изолятора практически не проводит электрический ток;
  • толщина стенок изделия достигает от 2 до 2,5 мм. Это позволяет сделать прочный барьер на электрической схеме;
  • пожароустойчивость;
  • большой выбор диаметров трубок;
  • высокий уровень температурного воздействия. Он применяется на участках электро цепи с температурой от -55 до 600 оС. На фото кембриков изображены модели изоляционного материала.

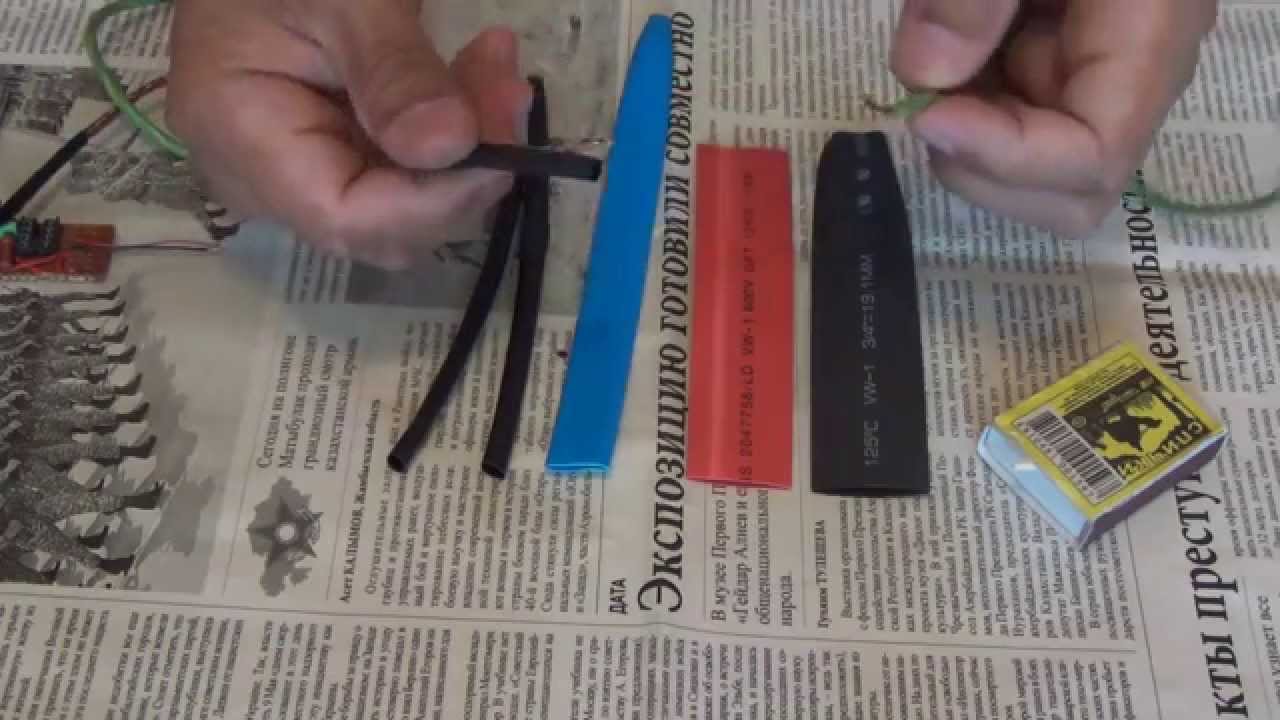

Как провести усадку кембрика

Чтобы провести работы, необходимо обеспечить высокотемпературное воздействие. Для этого используют пропановую газовую горелку или высокотемпературный фен. Средняя температура усадки составляет 90-1200С. Следует не использовать горелку по максимуму, пламя должно быть мягкого желтого цвета. Но даже такое термовоздействие может быть слишком сильным. Если необходимо провести усадку прозрачного кембрика, внутри которого находится бумажная маркировка, то следует взять фен.

Усадка термокембрика

Перед температурным воздействием важно убедиться, что поверхность, где будет размещена трубка, очищена от грязи и пыли, а также обезжирена. Перед усадкой следует сгладить или зашлифовать:

  • острые кромки;
  • выступы;
  • заусеницы.

Сам кембрик не должен иметь внешних повреждений, надрезов и царапин.

Процесс термоусадки идет от центра трубки к концам или равномерно от одного конца к другому. Нужно, чтобы воздействие высоких температур шло по кругу. Такая последовательность необходима, для того чтобы избежать появления воздушных морщин и пузырей.

Обратите внимание! Важно не перегреть трубку, иначе материал может обуглиться или разорваться. При правильной усадке после термовоздействия кембрик должен остаться однородным по структуре и не иметь повреждений. На поверхности должны угадываться очертания основания

На поверхности должны угадываться очертания основания

На поверхности должны угадываться очертания основания

При правильной усадке после термовоздействия кембрик должен остаться однородным по структуре и не иметь повреждений. На поверхности должны угадываться очертания основания.

Что такое кембрик?

Конструкция самого простого кембрика представляет собой трубку ПВХ, которую надевают на провод в месте соединения или там, где повреждена изоляция. Поливинилхлорид имеет отличные изоляционные свойства, у него приемлемая гибкость, он устойчив к воздействию внешней среды. Этот материал достаточно прочный для того, чтобы его можно было использовать в качестве механической защиты проводов в местах их соединения.

Несмотря на все достоинства кембриков из ПВХ, у них есть небольшой недостаток – слабая растяжимость материала. Поэтому приходится очень точно подгонять поливинилхлоридные изделия под диаметры проводов. Правда, такая подгонка требуется не всегда. Так как кембрики используются не только с целью изоляции, то в некоторых случаях даже полезно, чтобы трубка свободно скользила по проводу. На рисунке 1 изображены изделия ПВХ разных цветов и диаметров.

Рис. 1. Кембрики ПВХ

ПВХ не единственный материал, который используют для изготовления кембриков для проводов. В зависимости от тех целей и задач, которые возлагаются на термоусаживаемые трубки, в их производстве используют стекловолокно, полимеры и другие материалы. Об этом речь пойдёт ниже.

Напоследок заметим, что с помощью кембриков обеспечивают:

  • защиту клемм от влаги;
  • дополнительную изоляцию отдельных проводов и жил кабеля;
  • надёжную фиксацию соединений;
  • защиту от случайных касаний токоведущих частей монтажных схем электроприборов;
  • эстетичность монтажа проводки.

Существует несколько видов этих изделий, которые используют для решения конкретных задач в электротехнике, электронной промышленности и даже в быту.

Разновидности

Электроизоляционные кембрики могут быть изготовлены из разных материалов. Самые распространенные — на основе ПВХ из-за низкой стоимости и удобства в применении. Это не одноразовая вещь, ее можно использовать повторно.


Изоляционные трубки с разными параметрами

Пользователям доступны следующие виды изоляции:

  • термостойкая;
  • термоусаживаемая;
  • хлопчатобумажная.

Термостойкая изоляция

В производстве такого вида изоляции используют стекловолоконные материалы. Они устойчивы к высокой температуре, возникающей при замыкании. Не горят, не подвергаются коррозии и сохраняют форму при сильном физическом воздействии. Термостойкие трубки пропитаны смолами и полимерами. Рабочая температура — от -60 до +530 градусов.

К термостойким кембрикам относятся трубки с припоем. Внутренняя часть выполнена из жаростойкого пластика. Внутри располагается припойное кольцо, которое расплавляется под воздействием температур и обволакивает провода в месте скрутки. Их следует предварительно залудить. Такие кольца защишают трубку от непроизвольных перемещений.

Вам это будет интересно Особенности кабельных стяжек


Термостойкий вид изоляции для проводов

Основные характеристики:

  • абсолютно не проводит электрический ток;
  • толщина стенок достигает 3 мм, что препятствует прохождению тока и немного усложняет работу;
  • не плавится и не горит;
  • внутренний диаметр достаточно большой — от 10 до 150 мм;
  • рабочая температура установлена на отметке — от −60 до 530 градусов;
  • не изменяет свойств при воздействии с холодом.

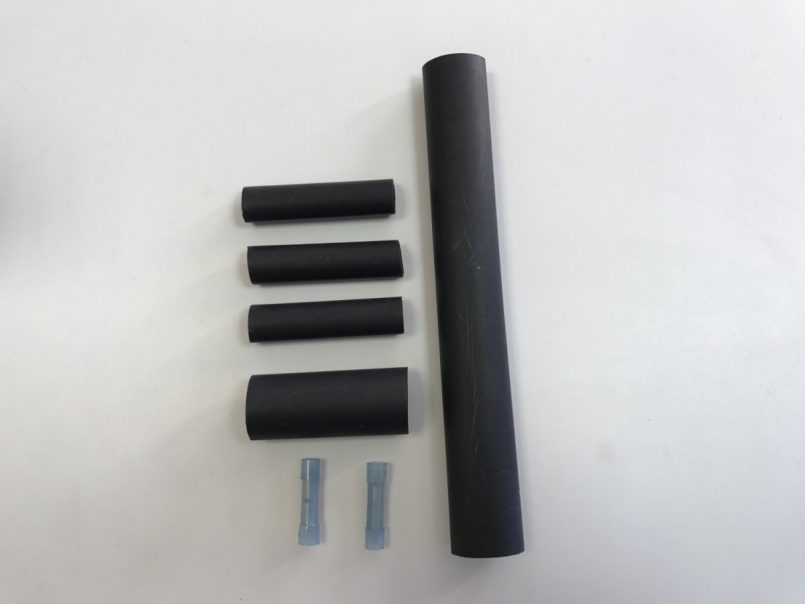

Термоусадочные кембрики

Использование в электрике изоляционных трубок упростилось благодаря термоусадочным кембрикам. Они уменьшают диаметр трубы в месте нагрева. Это свойство позволяет использовать изоляционные трубки с запасом по диаметру. В них легко входят провода, клеммы и спайки и при повышении температуры принимают необходимую форму, для защиты узла. В изготовлении применяется полиэтилен, полимеры (PET, PVDF, PTFE), резины и ПВХ. Объединяет это материалы то, что они растягиваются при нагревании и стягиваются при понижении температуры. Способны плотно облегать место изоляции и контактную пластину.


Термоусадочный вид изоляции

Диаметр трубки может превышать диаметр провода в 2 раза. Это дает превосходство термоусадочным трубкам в сравнении с поливинилхлоридными и термостойкими.

Достоинства:

  • диапазон температур позволяет использовать трубку в электромонтаже;
  • выделение меньшего количества вредных веществ при термоусадке;
  • длительный срок эксплуатации в сравнении с изолентой;
  • невосприимчивость к коррозии;
  • не производит реакции с химическими веществами.

Важно! Перед нагревом термокембрик должен скользить, а не болтаться. При соблюдении всех правил должна получиться влагонепроницаемая изоляция. Понять, что такое термоусадочный кембрик и как пользоваться, можно прочитав выше

Понять, что такое термоусадочный кембрик и как пользоваться, можно прочитав выше.

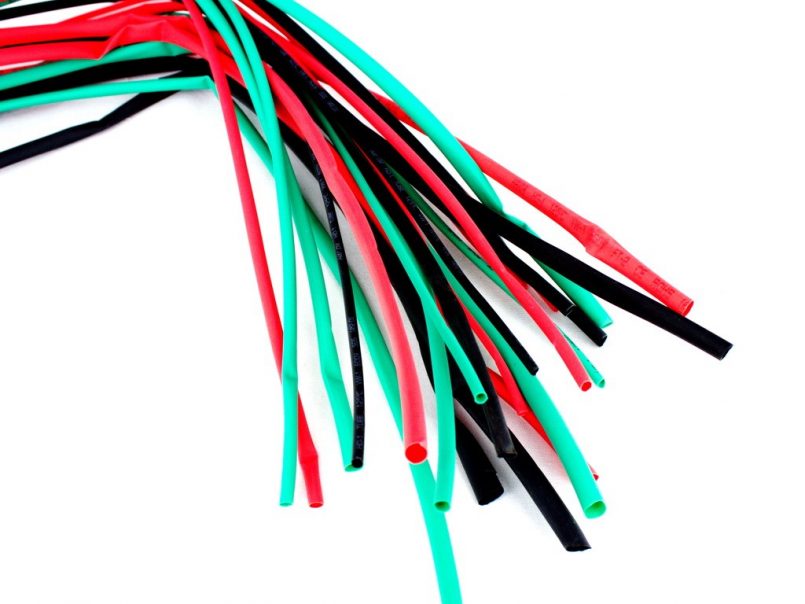

Доступные цвета термоусадочных трубок

Виды кембриков

Существует два основных вида кембриков: кембрики, сделанные из ПВХ и термоусаживающие трубки. В свою очередь последние делятся на:

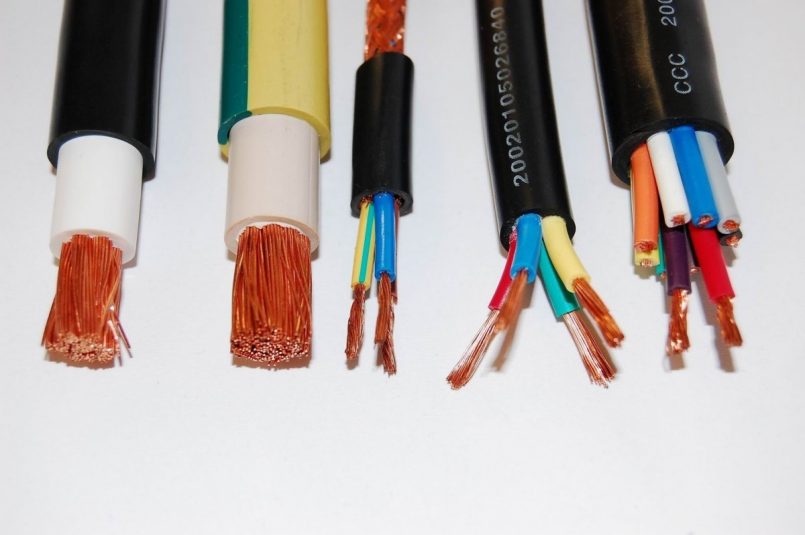

Кембрики на проводах

  • высоковольтные – имеют высокое сопротивление, используются при большом напряжении;
  • флуоресцентные – обладают свечением, применяются в зданиях с ограниченным освещением;
  • с рифленой поверхностью – применяются там, где нужно ликвидировать скольжение;
  • тефлоновые – дорогие расходные материалы, применяющиеся при высоких температурах, выносливые при горении и к химическим средам.

Кембрики, произведенные из поливинилхлорида, не расширяются ни в ширину, ни в длину. При выборе данного типа изделий необходимо тщательно подбирать диаметр, соответствующий сечению провода. В противном случае при изолировании провода с большим сечением, кембрик может просто лопнуть.

Кроме того, этот вид имеет свои положительные качества: возможность повторного использования, выносливость химических сред, стойкость к различным температурным режимам, долговечность в использовании, а также изделие имеет небольшую стоимость.

При выборе термоусадочых трубок необходимо обратить внимание на коэффициент усадки. Частовстречающие трубки имеют коэффициент 1:2, 1:3, 1:4. Это значит, что они имеют способность усаживаться в два, три или в четыре раза

Отличительной особенностью данного вида является обеспечение контактов электрических сетей надежной изоляцией, прочным креплением

Это значит, что они имеют способность усаживаться в два, три или в четыре раза. Отличительной особенностью данного вида является обеспечение контактов электрических сетей надежной изоляцией, прочным креплением.

При их использовании нет необходимости приобретать трубки с точным диаметром. Данный вид наделен такими качествами как предохранение от коррозии и влаги. Внутренняя сторона термоусадки покрыта клеевым слоем. При процессе усадки клей равномерно наполняет все неровности.

Термостойкая изоляция

Такие трубки производят из стекловолокна. Они способны выдерживать температуру от -60 до +150 градусов. Для лучшей эффективности трубки пропитываются лаком. Их насаживают на провода внутренних соединений. Данный метод подходит для бытовой техники: обогревателей, электрочайников, электроплит.

Термоусадочные кембрики

Данные виды в отличие от других кембриков выполняются из полиэтилена или других полимеров. При нагревании такие трубки могут уменьшаться вдвое. При этом положительном моменте дозволяется применение одинакового размера для большего диаметра провода.


Использование кембриков

При применении кембрика в роли изоляции позволяется изолировать различные клеммы и соединения, так как форма не оказывает влияние на свойства обтяжки. Термоусадочный кембрик скопирует и сократиться для различного контура.

Кроме этого термоусадка отлично подвергается растяжению, но это надо выполнять с осторожностью. Если под рукой нет необходимого диаметра, трубку, возможно, натянуть на клеммы и кабеля большего размера. Также настоящий вид кембриков выпускается в цветном и прозрачном исполнении, это позволяет рассортировать провода по назначению

Также настоящий вид кембриков выпускается в цветном и прозрачном исполнении, это позволяет рассортировать провода по назначению.

Термоусадочные трубки обладают рядом положительных качеств: при возгорании термоусадка практически не выделяет вредных ядовитых веществ; возможность выдерживать высокие температурные режимы; не вступают во взаимодействие с химическими веществами; в отличие от изоленты имеют большой срок службы; исключают коррозию и окисления контактов.

Термоусадочные кембрики пользуются спросом среди специалистов, и приобрести их не составит большого труда. При воздействии горячего воздуха она хорошо усаживается на нужные соединения электрической цепи. Это можно сделать при помощи строительного фена, спичек или зажигалки

Также можно воспользоваться паяльником, но это надо делать с осторожностью, чтобы не испортить инструмент

Критерии выбора

Чтобы правильно выбрать размер кембрика, необходимо к диаметру провода прибавить 2 мм

При покупке кембриков стоит обращать внимание на несколько параметров:

  • Диаметр внутренней части. Оптимальный размер – от 1,5 до 2 диаметров жилы. Производители маркируют эту величину до усадки (числитель дроби) и после усадки (знаменатель дроби).
  • Диапазон сокращения полимерного слоя. Допустимый параметр – от 1,5 до 2 раз.
  • Армирование. Стекловолоконные модели отличаются твердостью, а хлопчатобумажные позволяют зафиксировать провод в определенном положении.
  • Стойкость к опасным реакциям. Антипреновые трубки отличаются долговечностью, устойчивостью к воспламенению.
  • Цвет. В продаже имеются плотные разноцветные или прозрачные термотрубки.

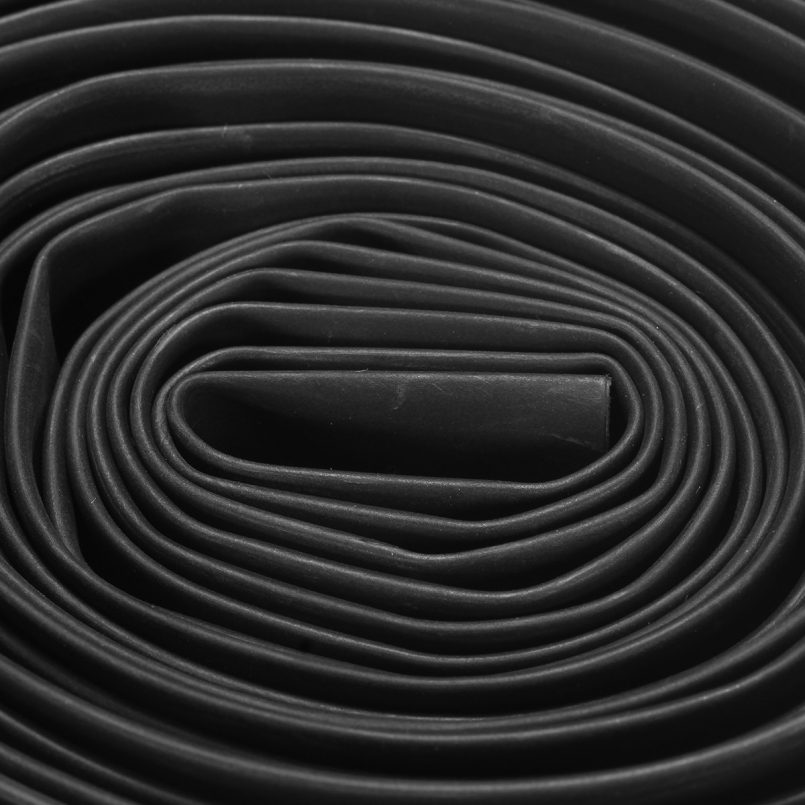

  • Длина. Кембрики продаются отрезками или кабельной скруткой.

Размеры указывают в дюймах и сантиметрах.

Как пользоваться термоусадкой для проводов

Осталось узнать, как пользоваться термоусаживаемой трубкой. Итак, сначала следует выбрать подходящий размер термоусадки. Если нужно изолировать провода, то необходимо отрезать подходящий кусок, который бы перекрывал изолируемый участок с учетом того, что будет продольная усадка при нагревании. Обычно она составляет до 10%, эта информация указывается изготовителем. На поверхности, а также на срезах отрезанной трубки, не должны быть повреждения или какие-то заусеницы, потому что они могут поспособствовать быстрому разрушении материала.

Вначале на кабель натягивается трубка ТУТ, а далее необходимо сделать соединение, поверх которого будет надета термоусадка. После соединения ее необходимо нагревать движениями с одной стороны к другой, для того, чтобы не получилась большая продольная усадка. Также это можно осуществить нагреванием от середины соединения к краям. Второй способ применим на достаточно длинных участках.

Следует помнить, что прогревать одновременно с обоих концов нельзя потому что может остаться пузырь воздуха, а это очень нежелательно. Также на поверхности могут появиться морщины. Прогревать термоусаживаемую трубку следует очень аккуратно и равномерно, чтобы не перегреть в каком-то месте, ведь может появиться пузырь или разрыв поверхности.

Скорость нагрева и температура определяется путем опыта. Однако торопиться не следует, особенно если нет опыта в данном направлении. Если выполнять нагревание слишком быстро, или при слишком высокой температуре, это может привести к повреждению термоусадки.

Сам процесс изолирования не является слишком сложным, при желании можно самостоятельно выполнить изолирование провода. Однако для начала можно поэкспериментировать на каком-то куске провода и убедиться, что все правильно сделано, а уже после браться за изоляцию ответственных соединений.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как пользоваться термоусадочной трубкой для проводов, используя для нагрева фен и зажигалку:

Теперь вы знаете, что такое термоусадочная трубка, для чего она нужна и как пользоваться этим приспособлением в домашних условиях. Надеемся, предоставленная информация была для вас познавательной и интересной!

Наверняка вы не знаете:

  • Какая изолента лучше для электропроводки
  • Как защитить кабель от механических повреждений
  • Какие бывают кабель-каналы

Термоусадочная трубка или изолента

Как выбрать термоусадочную трубку. Правило -10 +20

ТЕРМОУСАДОЧНЫЕ ТРУБКИ

КАК ПОЛЬЗОВАТЬСЯ ТЕРМОУСАДОЧНОЙ ТРУБКОЙ

Изделия ТКР, ТКСП – порядок выбора

Специальные силиконовые электроизоляционные кембрики представлены такими распространёнными марками, как ТКР, ТТС-СВ, ТКСП, ТЭТС-ПМ, ТКР-М, ТРТ и другие.

Для изготовления гибких термостойких трубок марки ТКР-М применяются кремнийорганические смеси, соответствующие требованиям ГОСТ 17675. Их выбирают обычно при необходимости получения надёжной электроизоляционной защиты образуемых при монтаже сочленений. Для её повышения используются специальные армированные изделия марок ТТСП-СВ или ТКСП.

Последние выполняются в виде особого чулка из шнура (стеклонити) плотного плетения, пропитанного лаком на основе кремнийорганических соединений с покрытием из резины того же класса.

Все перечисленные виды термостойких трубок можно приобрести в любой торговой точке, в ассортименте которой присутствуют электромонтажные товары. Применять термоусадочные кембрики очень просто.

Необходимо надеть их на провод, расположить в требуемом месте и нагреть с помощью зажигалки, спички или термофена. Нагрев производят от центра к краю или от одного края к другому. Когда материал сжался и остыл, процесс изоляции считается завершенным.

https://www.youtube.com/embed/ozUikwfRaPY

Преимущества кембрика

И универсальные термостойкие, и обычные кембрики имеют свои достоинства применения. Разумеется, в первом случае их больше, поскольку, кроме удобства монтажа и долговечности изоляции, можно рассчитывать на высокую стойкость материала при эксплуатации в условиях агрессивных сред. К этому стоит добавить и сохранение электротехнических свойств защищаемого кабеля. Некоторый коэффициент помех создает разве что неправильно подобранная металлическая оплетка. Помимо этого, стекловолокно термостойкого кембрика благодаря оптимальному сочетанию прочности и эластичности позволяет применять изделие несколько раз в разных конструкциях. Монтажные операции при аккуратном выполнении способствуют износу материала в минимальной степени.

Что касается преимуществ обычного кембрика, то они сводятся к низкой стоимости и небольшому размеру, что является благоприятным фактором при изоляции тонких проводов.

Основные преимущества использования кембрика

Кембрик — это универсальный материал, который подходит для всех разновидностей соединений, а также для открытых частей кабелей и проводов. Какими плюсами обладает такая разновидность изоляции:

  • Низкая стоимость, что делает его достаточно востребованным. Но постепенно более современные расходные материалы вытесняют данную продукцию с рынка.
  • Универсальность. Достаточно правильно подобрать диаметр, и можно монтировать кембрик на любую открытую токоведущую часть.
  • Длительный эксплуатационный срок. Если соединение проводов (например, опрессовкой гильзами) произведено правильно и нет чрезмерного нагрева проводников, то кембрик прослужит достаточно длительное время.
  • Многоразовое использование. Например, при разборке старого щита можно снять кембрики и использовать их по назначению в другом месте.
  • Прочность. Кембрики достаточно прочные, это позволяет одевать их на соединения, не боясь про сохранность материала.
  • Можно использовать как основу для маркировки проводников. Для этого необходимо выбрать светлый кембрик, одеть его на провод или кабель, и подписать. Помогает восстанавливать маркировки, которые стёрлись со временем или были повреждены во время работ.

Кембрики являются многофункциональным расходным материалом для проводов, из-за различия диаметров он может применяться не только при соединениях проводников, но и при прокладке телефонных линий и сигнальных сетей, где токи и напряжение имеют небольшие значения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
