Диммер для светодиодной ленты: описание, применение и схемы подключения

Стоит ли использовать диммер для светодиодной ленты?

Однозначно – стоит. Установка такого устройства под силу даже непрофессионалу, но сам светорегулятор многократно расширяет функции и возможности led-ленты. Например, можно отказаться от большого количества светильников разной мощности, поскольку одна и та же лента будет светить с разной яркостью, заменяя и большую люстру, и маленький ночник.

Подобное освещение очень удобно в детской комнате – когда ребенок уснет, можно будет просто приглушить свет до минимума, не опасаясь ни за проводку, ни за то, что чадо проснется ночью в темноте и испугается.

Любителям домашних вечеринок однозначно придутся по душе световые эффекты, которые можно создать при помощи диммера с аудио-входом. И это лишь малая часть способов применения диммеров и светодиодных лент в обычных квартирах и домах.

Способы регулировки яркости светодиодной ленты

Самый простой способ управлять яркостью осветительного прибора – включить последовательно с ним переменный резистор. Он будет перераспределять падение напряжения между ним и лентой, тем самым регулируя ток через элементы. Этот способ дешев и прост, но на потенциометре бесполезно рассеивается большое количество мощности.

Другой метод – установка автотрансформатора со стороны 220 В блока питания. Этот трансформатор громоздок, дорог и ненадежен.

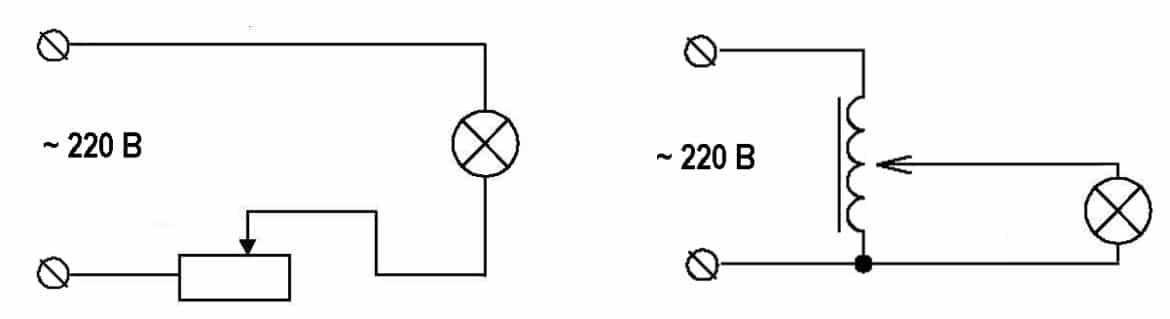

Неэффективные методы изменения яркости.

Самый распространенный способ регулирования интенсивности свечения – применение специальных приборов – диммеров. Они регулируют средний ток через светодиоды путем регулировки среднего напряжения методом широтно-импульсной модуляции (ШИМ).


Принцип регулирования методом ШИМ.

Особенностью такого пути является отсутствие перераспределения мощности между ключевым элементом и нагрузкой – энергия подается дозированными порциями. Яркость усредняется за счет инерционности человеческого зрения.

Управление низковольтными лентами

Импульсное напряжение для светильников 12..36 вольт, промодулированное по ширине импульса, формируется с помощью микросхем. Для диммеров с ручным управлением применяются таймеры. Например, широко распространенная микросхема 555

С ее помощью генерируется последовательность импульсов, скважность которых можно регулировать потенциометром. Импульсы управляют мощным ключом на полевом транзисторе, который регулирует средний ток через светодиодную ленту. Схема диммера на таймере 555

Схема диммера на таймере 555.

Если светорегулятор предполагает более высокий уровень сервиса, регулятор среднего тока строят на микроконтроллере или специализированной микросхеме. Так выполняют устройства с дистанционным управлением или адаптивной подсветкой, изменяющейся в зависимости от окружающего освещения.


Подключение регулятора освещения для низковольтных приборов.

Рабочее напряжение для распространенных типов осветительных устройств указано в таблице.

Тип прибора RT-5000 3528 RT-5000 2×3528 ULTRA-5000 5630 ULTRA-5000 2×5630 RS-5000 335 RS-5000 2×335
Напряжение питания, В 12 12, 24, 36 12 24 12 12, 24

Регулирование яркости лент на 220 В

В основу диммирования LED-оборудования, питающегося от сети 220 В положены те же принципы, но реализация несколько другая. В качестве управляющих ключей используются более мощные и высоковольтные элементы, включая симисторы.

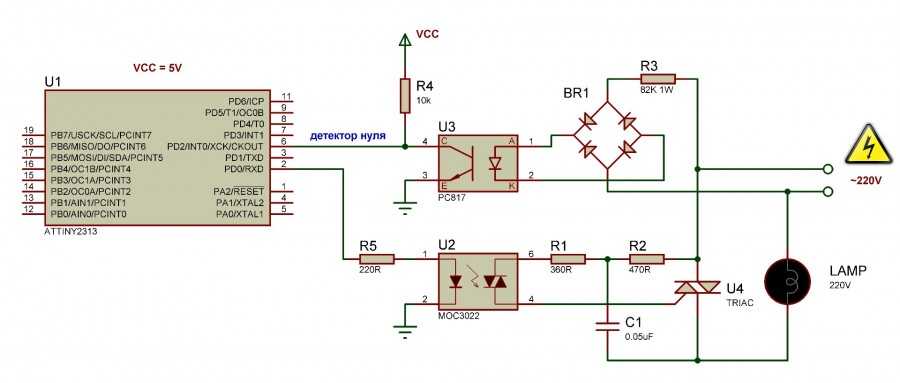

Схема светорегулятора на 220 В.

Подключение такого диммера к светодиодной ленте и регулирование производится до выпрямления. Схема управления «нарезает» куски синусоиды нужной ширины, формируя среднее напряжение. Потом оно выпрямляется, фильтруется (усреднение происходит в фильтре, поэтому дополнительных мер к снижению мерцания применять не надо) и подается на LED-ленту.


Подключение регулятора освещения для LED-осветителя на 220 В.

Диммер на микросхеме своими руками

Самостоятельно сборку диммера можно сделать на простой односторонней печатной плате из фольгированного текстолита. Схему печатных проводников и монтажа можно найти ниже.

Последовательность сборки:

  1. Для начала необходимо установить разъем для монтажа внешних цепей.
  2. Следующим компонентом будут резисторы и конденсаторы.
  3. Диоды и микросхему необходимо припаивать перед тем как устанавливать полевой транзистор.

После окончания пайки нужно в обязательном порядке убрать перемычку на выходном контакте транзистора, обезопасив собранное устройство от сгорания.

Готовое устройство можно разместить в любом удобном корпусе с отверстием для кабеля и переменным резистором R1. При изменении положения ручки последнего будет меняться частота импульсов, которая колеблется от 5 до 100 %, а степень освещенности помещения — около 20 раз соответственно.

Что касается долговечности службы системы освещения с диммером, тут многое будет зависеть от точности и правильности расчетов нагрузок и подбора подходящего по параметрам оборудования. Удобство использования того или иного варианта управления можно определить в магазине электротоваров и подобрать наиболее подходящий диммер. Например, с голосовым управлением, чтобы даже не пришлось прикасаться к органам управления.

  • https://lampaexpert.ru/svetodiodnaya-lenta/kak-vybrat-i-podklucit-dimmer
  • https://ledjournal.info/spravochnik/dimmer-dlja-svetodiodnoj-lenty.html
  • https://220.guru/electroprovodka/rozetki-vyklyuchateli/dimmer-dlya-svetodiodnoj-lenty.html

Диммируемые светодиодные лампы и типы диммеров для них

Диммируемый светодиодный источник света.

Диммируемые светодиодные лампы, работающие от переменного напряжения 220 В

К сожалению, не все светодиодные лампы подлежат светорегулировке. Не предназначенный для этой цели источник света не будет изменять яркость. Это происходит из-за того, что в конструкции LED-элемента содержится драйвер. Его задача — переводить переменное напряжение в постоянное и поддерживать стабильность электрических характеристик. И при любом отклонении от требуемых параметров напряжения драйвер все равно их подгонит до оптимальных значений. Попытка уменьшить яркость приведет к морганию или поломке светильника.

Лучше всего выбирать специальные диммируемые лампы. В конструкцию их драйвера входит дополнительная схема, которая обеспечивает работу светодиодов при уменьшении или увеличении яркости. Они стоят дороже, но будут исправно работать.

Чтобы узнать, совместима ли конкретная лампа с диммером, достаточно взглянуть на упаковку. Чаще всего изготовитель пишет слово dimmable/диммируемая или пункт “возможна регулировка яркости”. Встречается и графическое изображение: специальный значок .

При выборе источника света полезной станет консультация грамотного продавца-консультанта.

Для LED-ламп требуются особый регулятор освещенности. Светодиодный диммер 220 В не просто уменьшает напряжение. Он использует достаточно сложный механизм широтно-полюсной модуляции. В результате ток подается короткими импульсами с длинными паузами. Такая модуляция повторяется до ста раз за секунду.

Существует два вида регуляторов, использующих такой механизм. Первый тип проще и дешевле. Это диммер с отсечкой по переднему фронту.

Характеристика напряжения с отсечкой по переднему фронту.

Светорегуляторы такого типа совместимы только с димируемыми LED-лампами. В них производитель изначально заложил такую функцию.

Кроме того из-за характера импульсной кривой в электросети создаются помехи, которые будут мешать работе бытовой техники (телевизора и др.). Этого недостатка лишены диммеры второго типа – с отсечкой по заднему фронту.

Характеристика напряжения с отсечкой по заднему фронту

С таким светорегулятором работают даже недиммируемые лампы, но в только в определенном диапазоне яркости. Погасить «в ноль» удастся только специальные диммируемые светодиодные источники света.

Диммер, работающий с отсечкой по заднему фронту, универсальнее и дороже.

Диммируемые светодиодные лампы, работающие на постоянном напряжении

Кроме LED-ламп, работающих на переменном напряжении 220 В, производятся источники света, использующие постоянное напряжение: 4 и 12 В. 4-вольтовые лампочки используются в основном в качестве индикаторов и редко требуют регулировки. А вот 12-вольтовые источники света часто применяют для реализации точечной декоративной подсветки, в автомобилях или светодиодной ленте. Такие лампы управляются устройствами попроще.

Диммеры, регулирующие 12 В лампы

Светорегулятор для LED-ленты

Светорегулировка источников света с напряжением 12 Вольт постоянного тока производится при помощи регулятора с широтно-импульсной модуляцией (ШИМ). Диммер 12 В плавно изменяет напряжение, которое подается на светодиодную ленту. На амплитуду тока он не влияет.

Характеристика широтно-импульсной модуляции

Диммер для трехцветных светодиодных лент (красный-зеленый-синий) имеют три канала управления. Таким образом можно регулировать изменение яркости каждого цвета отдельно. Также можно изменять скорость смены цветов.

Особенности диммированной светодиодной продукции

Светодиодная лента в своей конструкции имеет полупрводниковый светодиод. Чтобы осуществить диммирование led ленты, необходимо понимать, как она работает и каким образом ее следует подключать к сети питания.

ВАХ светодиода

Чтобы избежать подобного негативного развития событий, необходимо проводить подключение светодиодных лент к сети питания только через трансформатор (то есть блок питания).

Блок питания для светодиодной ленты

В самых простых ситуациях для этих целей можно использовать обычный резистор. Но помните, что его сопротивление для стабильной работы led лент должно быть большим. Высокой должна быть и ЭДС источника напряжения. Несмотря на кажущуюся простоту, создать такую схему не просто. В данной ситуации будет происходить потеря электрической мощности. Поэтому чтобы компенсировать такие потери, светодиодные ленты должны подключаться к низковольтному источнику, который одновременно с этим сможет стабилизировать выходной ток. В роли такого низковольтного источника выступает блок питания или трансформатор. У светодиодных ламп блок питания уже встроен в конструкцию, а вот у лент он имеет вид отдельного модуля.

На выходе такой трансформатор имеет выходное напряжение в 24 или 12 вольт (в зависимости от типа светодиодной ленты). При этом ограничительные резисторы для него будут размещены на самой ленте.

Правильное диммирование подразумевает под собой правильное подключение всех компонентов, включая блок питания (он же трансформатор), блок управления или диммер, а также саму осветительную продукцию.

Схема подключения светодиодной ленты

Только в той ситуации, когда схема подключения соблюдена, свечение лент будет ярким и полноценным. Если же что-то было подключено неправильно, то подсветка просто не станет работать до момента исправления неточностей установки.

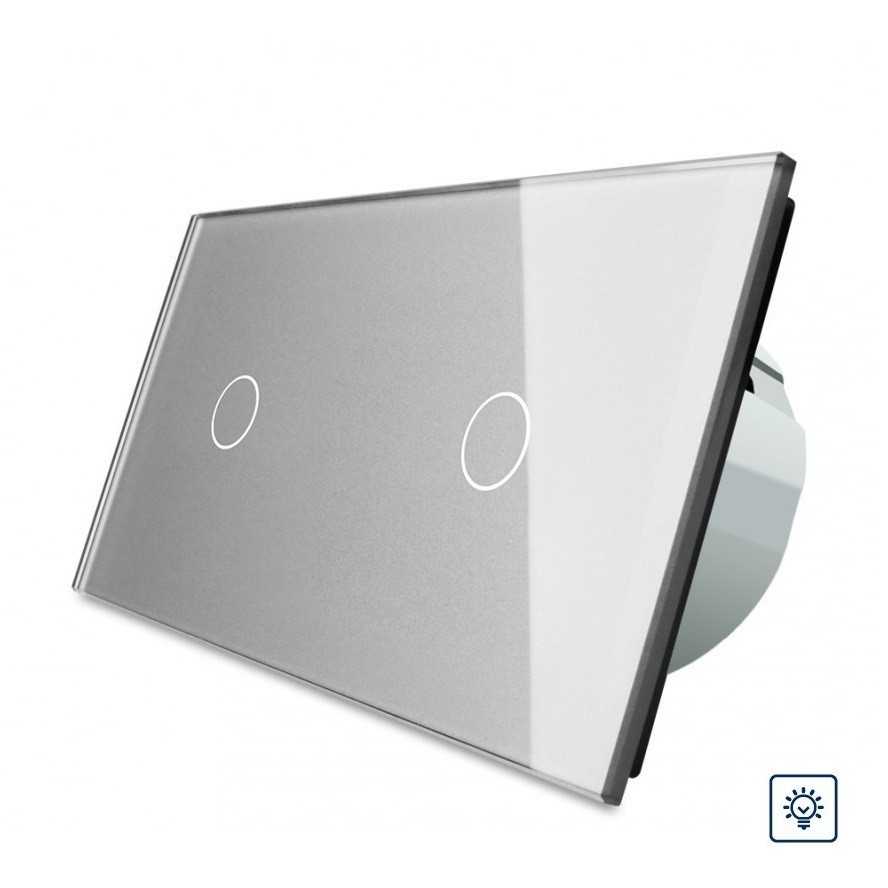

Сенсорные

Устройства такого плана, имеют специальную сенсорную панель, которая позволяет корректировать яркость света легким прикосновением к ней. Такие модели, как правило, имеют современный дизайн, но что касается функциональных возможностей, то они ничем не отличаются от других видов.

Выключатель – диммер сенсорный 12/24V 48W

Бюджетный регулятор небольших размеров, предназначенный для управления LED — лентами, прост в использовании имеет простую сенсорную панель. Работает при постоянном напряжении 12 или 24 В и относится к одним из лучших бюджетных представителей светорегуляторов этого типа. Часто используют при декоративном освещении в профилях из алюминия. Максимальный ток при работе не должен превышать 4А. чувствительный сенсор позволяет с легкостью устанавливать необходимую яркость. Подойдет для светодиодных светильников.

Выключатель – диммер сенсорный 12/24V 48W
Достоинства:

  • цена доступна для всех;
  • качественная сборка.

Недостатки:

небольшая максимальная сила тока она составляет всего 4А.

Uniel ULC-R22-DIM

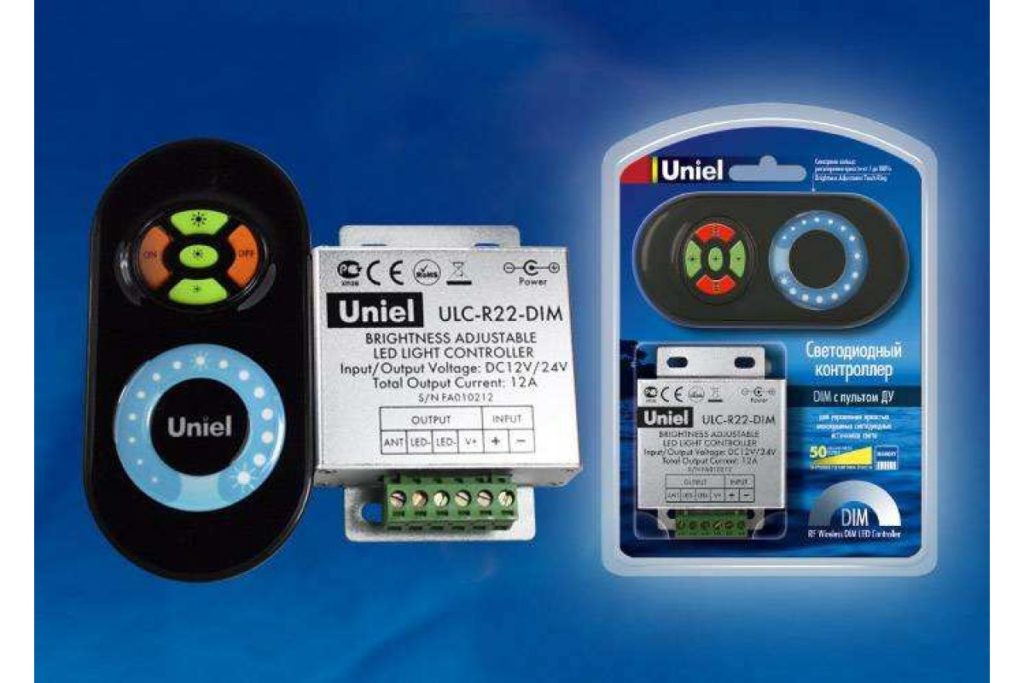

Неплохая модель сенсорного регулятора, на дистанционном пульте расположено сенсорное кольцо для осуществления все нужных манипуляции. В диммер встроена функция памяти, сохраняющая все настройки в случае внезапного выключения прибора. Для тог чтобы прибор работал без перебоев в его плату встроена специальная защита от радиочастотных помех. Качественные детали увеличивают срок эксплуатации до 50000 часов. У Uniel ULC-R22-DIM предусмотрена комбинированная подача напряжения, то есть оно может быть и 12, и 24 В.

Uniel ULC-R22-DIM
Достоинства:

  • есть функция памяти;
  • качественные детали;
  • долгий срок службы;
  • доступная цена.

Недостатки:

не обнаружены.

Dimmer LN – 200 (12-24V, 72-144W, Touch)

Компактный светорегулятор, позволяющий контролировать освещение всего лишь одним касанием. Быстрое касание регулятора позволяет включить или отключить свет, при длительном нажатии включается функция диммирования. Самые высокие показатели напряжения при работе равны 12-24 В, а мощности достигают 77-144 Вт. Легкий прибор, который размещают на стене создаст комфорт при управлении светом в любом доме.

Dimmer LN – 200 (12-24V, 72-144W, Touch)
Достоинства:

  • компактные размеры;
  • сенсорное управление;
  • имеет накладной способ монтирования.

Недостатки:

  • цена завышена для такого простого прибора;
  • ограниченный ряд функции.

Ecola LED Strip Dimmer Panel 12A 144W 12V (288W 24V)

Модель выпускается в виде сенсорной панели, позволяющей управлять яркостью света в помещении. Подойдет для регулировки разноцветных и одноцветных плат, корпус крепится как наружным(накладным) способом, так и путем врезки в стену. В комплект входит установочная коробка, позволяющая углубить прибор в стенку при его установке. Пользователь получает возможность управлять яркостью света в десяти режимах.

Ecola LED Strip Dimmer Panel 12A 144W 12V (288W 24V)
Достоинства:

  • стильный вид;
  • монтирование может осуществлять врезным или накладным способом;
  • укомплектованность;
  • доступная цена;
  • регулятор оснащен 10 режимами работы.

Недостатки:

  • при большой нагрузке и скачках напряжения возможен выход из строя;
  • слабый пластиковый корпус, не выдерживает механической нагрузки.

Диммер для светодиодных лен, прибор благодаря которому люди могут контролировать и регулировать яркость освещения в помещении. Но прежде чем приобретать его следует проверить совместимость устройства и светового полотна и учесть все его функции. Установка, как правило, не вызывает ни каких трудностей и не требует дополнительного оборудования.

Разновидности

От того, каким способом осуществляется регулировка, зависят виды диммеров. Механические считаются самыми простыми устройствами. По типу исполнения выделяют следующие:

  • Модульный, благодаря ему регулируется степень освещенности на лестничных клетках, в коридорах и у подъездов. Указанный тип устройств устанавливается внутри распределительного щитка, а сама регулировка ведется кнопочным или выключателем с одной клавишей.
  • Моноблочный монтируется в качестве выключателя на фазе электрической цепи, которая идёт к осветительному прибору.
  • Блочный устанавливается в паре с выключателем.

Как правило, в домах часто устанавливаются моноблочные устройства, различие между которыми определяется способом управления:

  • Поворотный вариант с вращающейся ручкой. Положение ручки влияет на яркость лампы. В одном из крайних положений она не горит, при движении в противоположном направлении яркость усиливается.
  • Клавишные модели своим внешним видом напоминают обычные выключатели с двумя клавишами. Одна из них отвечает за включение/отключения лампы, другая при удержании в том или ином положении позволяет регулировать мощность освещения.
  • Поворотно-нажимной диммер аналогичен в плане работы поворотной модели, однако доля включения лампы ручка устройства слегка утапливается.

  • Торговый дом АлексСтрой

  • Розетка с USB: инструкция по подключению и настройке. Обзор лучших производителей юсб розеток для дома

  • Штепсельная розетка: все разновидности и их характеристики. Инструкция правильной и быстрой установки штепсельной розетки своими руками

Одними из самых удобных по праву считаются регуляторы с дистанционным управлением. Пульт дает возможность изменения практически из любой точки дома или квартиры. Акустические модели оказываются достоянием так называемых «умных домов». Голосовые команды, хлопки в ладоши оказываются приятным решением вопроса о контроле над осветительными приборами.

Еще один удобный вариант – подключить выключатель с диммером. Сделать это целесообразней в спальной комнате. Включать и выключать освещение можно будет при помощи обычного выключателя около входа в комнату, а возле кровати разместиться диммер, который позволит регулировать степень яркости в зависимости от пожелания и не вставая с постели. Фаза через выключатель идет к диммеру, а уже от него подается к осветительному прибору.

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

  • методу управления;
  • способу монтажа и расположению;
  • дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

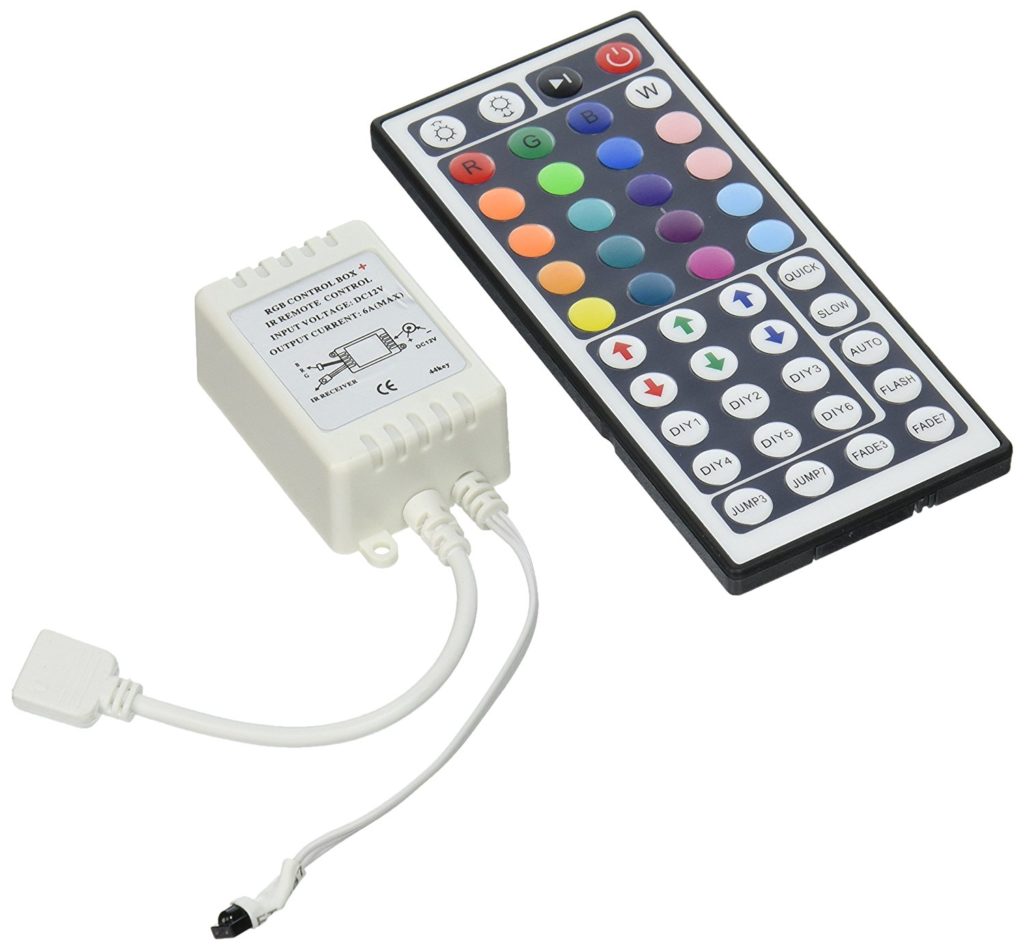

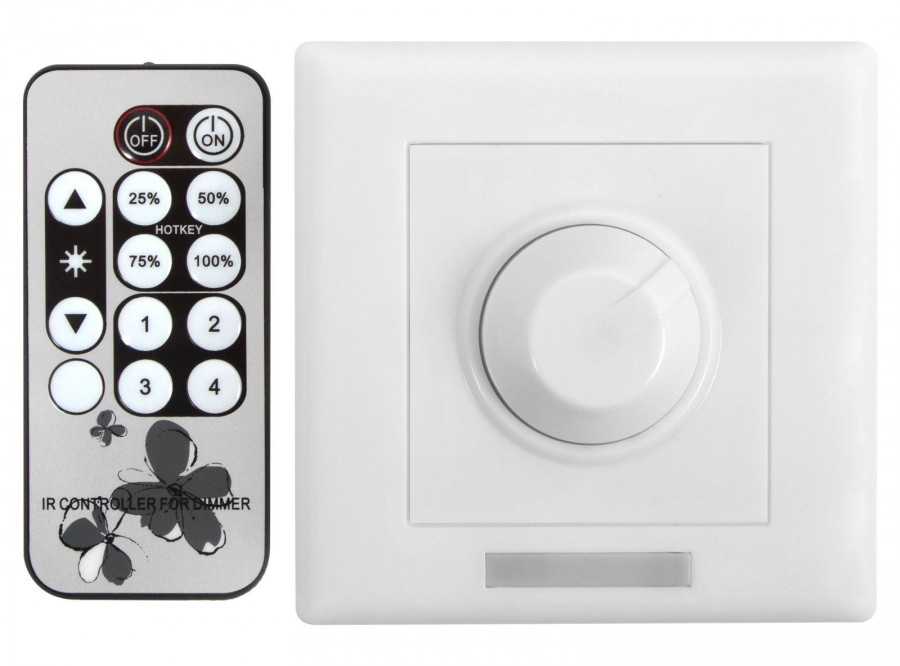

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.

Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

  1. Включение по таймеру (имитация присутствия хозяина).
  2. Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
  3. Режим светомузыки (используется встроенный микрофон).
  4. Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
  5. Входы для подключения внешних датчиков (тревожных, света и пр.).
  6. Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Диммер как прибор для регулирования интенсивности свечения

Название таких устройств происходит от английского to dim – затемнять. При работе устройства можно выставить необходимый уровень освещения или создать цветовые эффекты, в том числе динамические, а также добиться определенной экономии электроэнергии.

С точки зрения пользователя изменение интенсивности свечения происходит путем манипулирования органами управления прибора – поворотной рукоятью, кнопками «больше-меньше», пультом дистанционного управления и т.д.

С точки зрения разработчика системы освещения (пусть даже небольшой домашней) необходимо глубже понимать процессы, ведущие к изменению яркости осветительного прибора.

Диммер для светодиодной ленты на 12 вольт своими руками

Диммер для светодиодной ленты в простейшем виде – это регулируемый источник постоянного напряжения линейного типа, в котором значение выходного напряжения должно изменяться от 0 до 12В. Принципиальная схема такого самого простейшего устройства показана ниже.

Стабильная работа схемы обеспечивается при подаче на вход постоянного напряжения 12-14 вольт, которое предварительно было выпрямлено и сглажено емкостным фильтром. Регулировка напряжения на выходе достигается за счёт вращения ручки потенциометра (переменного резистора).

К недостаткам такого самодельного диммера относятся:

  • невысокий уровень КПД;
  • низкая точность диммирования, которая во многом зависит от качества переменного резистора;
  • низкая нагрузочная способность, так как весь ток нагрузки протекает через транзистор КТ819. При подключении светодиодной ленты большой длины, транзистор следует устанавливать на радиатор.

Более высокими эксплуатационными показателями обладают схемы диммеров, в основе работы которых лежит принцип широтно-импульсной модуляции. Одно из таких решений рассмотрено в статье «Схема ШИМ-регулятора яркости светодиодов». Она прекрасно подходит для сборки диммера для светодиодной ленты своими руками и имеет ряд преимуществ по сравнению с первым вариантом:

  • более высокий КПД и нагрузочную способность, которая зависит только от мощности транзистора;
  • транзистор работает в ключевом режиме на частоте более 1 кГц;
  • таймер NE555 стабильно работает от любого источника постоянного тока напряжением 5-18В.

Что такое диммер

Процесс управления и регулирования нагрузки в электрических приборах является диммированием. В светильниках и лампах этот процесс выглядит как регулирование яркости освещенности помещения. А прибор, при помощи которого можно осуществлять такую регулировку называется диммером. Он обеспечивает как экономию электроэнергии, так и другие возможности диммируемых светодиодных светильников и ламп:

  • С помощью диммирования можно регулировать насыщенность освещения в доме или квартире, можно создавать особую атмосферу уюта с приглушенным светом или рабочую атмосферу при ярком освещении.
  •  При помощи освещения можно зонировать пространство не только в доме, но и в одном помещении, придать индивидуальность своему жилью.
  • Покидая надолго дом, можно спугнуть воров, оставив кое-где неяркий свет, создавая атмосферу присутствия хозяев дома.
  • В современных диммерных выключателях есть функции программирования – можно установить один раз комфортные режимы для определенного времени и не возвращаться к выбору уровня яркости света каждый раз.
  • Функция дистанционного контроля с мобильных устройств позволяет в любое время управлять процессом освещения. Также вы сможете управлять диммируемыми светильниками при помощи голоса, пульта или хлопнув ладонями, входя в комнату.

Схемы диммирования большого количества светодиодной ленты подключенной через усилитель

  • Светояр
  • Полезно знать
  • Схемы диммирования большого количества светодиодной ленты подключенной через усилитель

Внешний вид элементов, задействованных в подключении светодиодной ленты.

Диммер – это светорегулятор электрической мощности нагрузки. Предназначен для регулировки яркости свечения. На рис.№1 представлена простое подключение ленты с малой мощностью в пределах мощности диммера.

Рис. №1. Подключение светодиодной ленты через диммер.

Но если вы собираетесь подключать светодиодную ленту мощностью больше чем мощность диммера, то следует использовать усилитель мощности. Подключение функции диммирования больших мощностей осуществляется при помощи одноканального или многоканального усилителя сигнала. Далее рассмотрим схему подключения с одноканальным усилителем сигнала (Рис. №2).

Рис. №2. Подключение через одноканальный усилитель.

На блок питания подается переменное напряжение 220В. Напряжение преобразуется из 220В в 12В постоянного напряжения и поступает на диммер к которому подключен усилитель. Одна часть ленты подключается напрямую к диммеру, а другая через одноканальный усилитель мощности. Усилитель питается от блока питания к которому подключен диммер, но можно так же усилитель питать от отдельного блока питания. Такая схема показана на рис. №3. В этом случае желательно даже использовать два усилителя чтобы вся нагрузка была на усилителях а диммер таким образом был бы разгружен. Подключение через два диммера дает более симметричную нагрузку, таким образом исключается вероятность задержки по времени и разницы в яркости между разными участками лент.

Рис. №3. Подключение через два одноканальных усилителя.

Разумеется, по принципу данной схемы можно подключать и большее количество светодиодных лент через большее количество усилителей, например использовать 3,4,5 и более усилителей.

Также рассмотрим подключение с двумя блоками питания.

Рис.№3а. Подключение через два блока питания.

Очень часто для усиления мощности диммируемой системы используются 3-х канальные RGB усилители в связи с тем, что одноканальные усилители встречаются редко и их цена значительно выше. Рассмотрим схему подключения светодиодной ленты через многоканальный RGB усилитель (Рис. №4).

Рис. №4. Подключение через многоканальный RGB усилитель.

Сигнал от диммера подается на вход усилителя, при этом «+» от диммера подается на «+» усилителя, а «-» с диммера подается на «-» 3-х входов усилителя. То есть вход «-» R (красный), «-» G (зеленый) и «-» (B) синий замкнуты между собой

Обращаем ваше внимание, что выходные сигналы ни в коем случае не должны замыкаться между собой, иначе усилитель может выйти из строя. На каждый выход усилителя подключается отдельный участок светодиодной ленты, как показано на рис

№4. Данную схему можно питать как от одного блока питания так и от двух, как это показана на рис.№5. Таким образом вы можете использовать любое количество усилителей, тем самым подключить функцию диммирования к большему количеству участков ленты.

Рис.№5. Оптимальное подключение большого количества светодиодных лент.

22.11.2017

Виды диммеров и схема их подключения

Диммеры с механическим ручным управлением выполнены по классической схеме и включаются подобно выключателям освещения в разрыв фазного провода (обычно светорегуляторы имеют встроенный выключатель). Они даже выпускаются в форм-факторе бытовых коммутаторов освещения для упрощения установки и монтажа.

Самые простые диммеры отключают освещение при повороте рукоятки из положения минимального освещения до крайней позиции (до щелчка). Недостаток такой системы – после включения каждый раз необходимо заново выставлять нужный уровень освещения. Более продвинутые устройства регулируют уровень освещения поворотом рукоятки, а выключают и включают свет нажатием на нее. При этом уровень яркости не изменяются.

Светорегуляторы с более высоким уровнем комфорта (сенсорные, с дистанционным управлением, с регулированием посредством аудио сигнала и т.п.) подключаются и в разрыв фазного провода, и к нулевому проводнику. Это связано с необходимостью питать внутреннюю схему управления. Если диммер управляется от компьютера (в основном для создания световых эффектов на LED-лентах), то для него предусматривается отдельный источник питания от сети.

Отдельно надо рассмотреть схему подключения проходного диммера. Это светорегулятор, способный работать в системе с проходным выключателем. Такие коммутационные аппараты располагают, например, в двух концах длинного коридора. При входе в коридор освещение можно включить, а при выходе – выключить, независимо от положения другого выключателя.

Если эту систему дополнить диммером, то можно изменять уровень освещения. Светорегулятор устанавливается только с одной стороны – если установить с двух, то результат двойного нарезания одной синусоиды будет непредсказуем.

Если оснастить светорегулятор собственной группой перекидных контактов, получится проходной диммер. Он позволяет отключать и выключать освещение независимо от положения другого аппарата и регулировать яркость.

Следует упомянуть и переносные диммеры. Они используются для торшеров, настольных ламп и т.п. Такой светорегулятор включается в розетку, а уже в его разъем можно подключить светильник и регулировать его уровень свечения.

Для освещения помещений без постоянного пребывания людей (подъездов, складов и т.п.) разработаны и применяются модульные диммеры.

У них блок регулятора и орган включения-выключения разнесены в пространстве. Основной модуль располагают, как правило, в электрическом распределительном щите и включен в общую систему энергоснабжения. Выносной выключатель монтируется в любом доступном месте – на входе в помещение, на щите управления и т.д.

Настроечный орган установки уровня освещенности располагается на корпусе основного блока. Требуемая яркость свечения ламп устанавливается во время настройки. Такой регулятор может включаться вручную или автоматически – в этом случае он дополняется датчиком движения, емкостным реле и т.п.

Подобные светорегуляторы (кроме моделей класса Эконом) имеют дополнительные функции, такие как плавное нарастание и спад уровня освещенности и т.п.

Существуют модульные регуляторы для создания систем Master-Slave. Уровень и алгоритм работы устанавливаются на ведущем устройстве, остальные повторяют настройки, которые передаются по линиям связи.
