Маркировка проводов и кабелей электрических: таблица, расшифровка по буквам, как обозначается сечение при монтаже электропроводки, классификация, устройство

Электропровода – декоративные.

Ретро провод – разные виды проводов применяющихся, как в домах для проводки, так и на улице, выполненных в оригинальном виде. Сечение от 0,5 до 2,5 мм², оболочка, чаще всего, шелковая. Внешне декоративный ретро электропровод выглядит в духе старого времени и состоит из двух скрученных между собой проводов. Используется ретро провод дизайнерами в домах из деревянного бруса и выглядит помпезно и величественно.
Декоративные провода широко используются, и имеют разнообразную модификацию. В интерьерах клубов и увеселительных заведений, можно встретить светящиеся неоном, разноцветные провода. Декоративные оплетки позволят выполнить работу любой сложности не только качественно, но и красиво.

Расшифровка маркировки проводов и кабелей российского производства

Силовые кабели с ПВХ и резиновой изоляцией.

АС — алюминиевая жила и свинцовая оболочка.
АА — алюминиевая жила и алюминиевая оболочка.
Б — броня из двух стальных лент с антикоррозийным покрытием.
Бн — то же, но с негорючим защитным слоем.
В — первая (при отсутствии А) буква — ПВХ изоляция.
В — вторая (при отсутствии А) буква — ПВХ оболочка.
Г — в конце обозначения — нет защитного слоя поверх брони или оболочки.
Шв — защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
К — броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой, если К стоит в начале обозначения, контрольный кабель.
С — свинцовая оболочка.
О — отдельные оболочки поверх каждой фазы.
Р — резиновая изоляция.
НР — резиновая изоляция и оболочка из резины, не поддерживающей горение. П — изоляция или оболочка из термопластичного полиэтилена.

Пс — изоляция или оболочка из самозатухающего, не поддерживающего горение полиэтилена.
Пв — изоляция из вулканизированного полиэтилена.
нг — не поддерживающий горение.

LS — Low Smoke — пониженое дымовыделение.

нг-LS — не поддерживающий горение, с пониженым дымовыделением.

FR — с повышенной огнестойкостью (в качестве огнестойкого материала обычно применяется слюдосодержащая лента)

FRLS — с пониженым дымовыделением, с повышенной огнестойкостью

Э — экран из медных проволок и спирально наложенной медной ленты

КГ — кабель гибкий.

Контрольные кабели.

А — первая буква, то алюминиевая жила, при ее отсутствии — жила медная.
В — вторая буква (при отсутствии А) — ПВХ изоляция.
В — третья буква (при отсутсутствии А) — ПВХ оболочка.

П — изоляция из полиэтилена.

Пс — изоляция из самозатухающего полиэтилена.

Г — отсутствие защитного слоя.
Р — резиновая изоляция.
К — первая или вторая буква (после А) — кабель контрольный.
КГ — кабель гибкий.

Ф — изоляция из фторопласта.
Э — в середине или в конце обозначения — кабель экранированный.

Монтажные провода.

М — в начале обозначения — монтажный провод.

Г — многопроволочная жила, если буква отсутствует, то однопроволочная.
Ш — изоляция из полиамидного шелка.
В — поливинилхлоридная изоляция.
К — капроновая изоляция.
Л — лакированный.
С — обмотка и оплетка из стекловолокна.
Д — двойная оплетка.
О — оплетка из полиамидного шелка.

Особые обозначения.
ПВ-1, ПВ-3 — провод с виниловой изоляцией. 1, 3 — класс гибкости жилы.

ПВС — провод в виниловой оболочке соединительный.

ШВВП — шнур с виниловой изоляцией, в виниловой оболочке, плоский.

ПУНП — провод универсальный плоский.

ПУГНП — провод универсальный плоский гибкий.

Технология производства

Стандартная технология производства кабеля состоит из следующих этапов:

Скручивание жилы методом волочения.
Полиэтилен или другой изолирующий материал расплавляют и окунают в него скрученные жилы.
Провод остужают в ванне для охлаждения.
Проводится проверка, чтобы убедиться в том, что изолятор не пропускает ток. Также проверка позволяет определить степень проводимости и толщину проводов.
Провод скручивают в катушку.
Крутильная машина скручивает жилы между собой.
Бронирование кабеля сталью и наматывание в катушки.

Этапы могут отличаться в зависимости от того, какой провод нужно произвести. Но перед тем, как налаживать производство, следует заранее заняться поиском рынка сбыта уже готовой продукции.

Сбыт продукции

Способы измерения напряжения и тока

Чтобы проверить соответствие величины напряжения электросети установленным требованиям, а также выяснить, сколько ампер протекает через тот или иной ее элемент, используются различные приборы для измерения тока и напряжения.

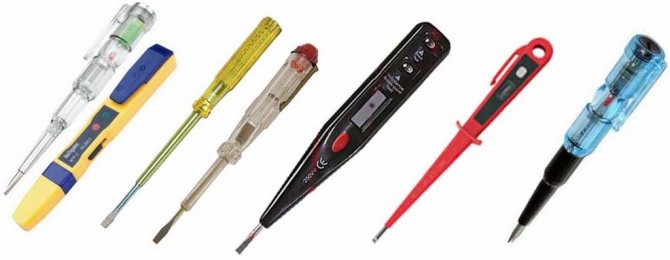

Индикаторная отвертка

Наиболее дешевым устройством, позволяющим проверить наличие потенциала на контактах розетки, является обыкновенная индикаторная отвертка. При этом узнать, сколько вольт приложено между контактами нельзя.

В нормально работающей сети при касании индикатора к фазному контакту розетки встроенный в рукоятку указателя напряжения светодиод ярко светится, при касании к нулевому проводу такое свечение отсутствует. Этот способ может применяться только для определения наличия напряжения в фазном проводе.

Существенными его недостатками являются невозможность контроля целостности нулевого проводника, величины напряжения, а также подверженность точности измерений влиянию «наводок», создаваемых магнитными полями проходящих рядом электрических проводов. Таким образом, индикатор может светиться даже при отсутствии номинального напряжения на фазном контакте розетки.

Тестер

Более точным способом измерения напряжения является использование специальных приборов – вольтметров (часто применяются тестеры или мультиметры, позволяющие измерять несколько величин: напряжение, ток, сопротивление, емкость конденсаторов и т.д).

Такой прибор подключается параллельно к сети (его щупы вставляются в розетку при отсутствии подключенных к ней потребителей). Используя подобные устройства можно выяснить, сколько вольт постоянного или переменного напряжения приложено к контактам розетки.

Сила тока в розетке может быть измерена с использованием мультиметра, подключенного последовательно в сети в качестве амперметра.

Измерительные клещи

Главный недостаток использования амперметра – это сложность его подключения. Поэтому во многих случаях для того чтобы проверить, сколько ампер протекает в проводе, можно использовать измерительные клещи. Главным достоинством этого устройства является отсутствие необходимости размыкания цепи и отключения электрооборудования при его использовании.

Таким образом, среди всех характеристик электроэнергии бытовых электрических сетей, наиболее важными являются частота, напряжение, а также номинальный ток.

Узнать какой ток в розетке можно с использованием измерительных приборов или аналитическим путем с помощью формулы.

Источник

Компьютерные

Компьютерные кабели и их разновидности изготавливаются для формирования компьютерных сетей, для подключения ПК к интернету либо связи машин между собой. Наиболее известная многим специалистам модификация — витая пара. Выполняется из ряда перевитых попарно проводков для эффективности приема/передачи сигналов.

Такая разновидность провода подразделяется на 2 главных конструкционных типа — медный и оптический. Второй обладает наибольшей пропускной возможностью и стабильностью по отношению к внешним помехам. При этом медная «витая пара» все же чаще используется для домашних и офисных локальных сетей.

Электроэнергия необходима всегда и повсюду, без нее не будут работать многие приборы и устройства, которые делают жизнь современного человека более многообразной и интересной. Передача электрической энергии потребителям совершается с применением электрокабеля и каждый грамотный электрик должен уметь знать и различать виды электрических проводов и кабелей.

голоса

Рейтинг статьи

Типы силового кабеля

Можно выделить такие типы силовых кабелей:

ВВГ
NYM
ВББШв

Кабель ВВГ

Способен передавать ток напряжением до 1кВ, с медными жилами и оболочками из ПВХ. Наружная оболочка также из поливинилхлорида чёрного, иногда белого цвета. Внутри жилы различных цветов, для того, чтобы по общепринятым стандартам не перепутать ноль с фазой и «землей». Общие нормативы помогут при ремонте проводки.

Купить силовой кабель ВВГнгls
Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже
Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

Особенности ВВК:

количество жил 1-5;
монолитные или многопроволочные, последние более гибкие и прочные;
сечение жил — от полутора до двухсот сорока миллиметров квадратных.

В домашнем обиходе используются проводники с сечением от полутора до шести миллиметров квадратных. Для подведения электричества к частному сектору применяют кабельные изделия с площадью сечения шестнадцать миллиметров квадратных.

При выборе нужного электрокабеля необходимо рассчитать сечение провода от мощности. Это можно сделать с помощью справочника по электрике. К найденной величине добавить запас 20-25%.

Правильно рассчитанное сечение электрического кабеля или провов — залог безопасности вашего жилища.

NYM

NYM — это импортный аналог ВВК. Его сердцевина всегда медная и многопроволочная. Идеальный вариант для поведения проводки в квартирах.

Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору
Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей
Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

ВББШв

Наружная изоляция из стали, свинца или алюминия. Это даёт возможность прокладывать её под землёй, на воздухе, в канализационных отверстиях и трубах.

Как утилизировать провод после отработки

Все кабели изготовлены из меди и алюминия. Некоторые марки содержат сталь и свинец. Цветной металл можно сдать в пункты приема и получить за него деньги. Но придется обжечь изоляцию на открытом огне.

Изолированная цветная проволока, из которой сотканы жилы некоторых марок кабелей, может быть использована для плетения брелоков и небольших украшений.

Промышленная утилизация состоит из нескольких этапов:

кабели сортируют и нарезают небольшими кусками по 20–40 мм;
после магнитной сепарации их рубят на специальных дробилках на кусочки размером 4–8 мм;
после отделения металла от изоляции происходит удаление металлов и упаковка их в прессованные брикеты.

Медь и алюминий отправляют на переплавку, а изоляционные материалы утилизируют отдельно. Пластик перерабатывают на специализированных заводах.

Оптические

Оптоволоконный кабель, который еще называют волоконно-оптический — это абсолютно новый вид проводникового изделия по сравнению с другими разновидностями электрокабелей. Он передает информацию, которая транспортируется по линиям связи, не с использованием электросигнала, а с применением светового. Важнейший его компонент — это бесцветное стекловолокно. Конструкция способна передавать свет на значительные расстояния до 10000 м с минимальными потерями света.

Вам это будет интересно Прокладка электропроводки в деревянном доме

Оптические кабеля

Оптоволоконный кабель выполняется из тончайших эластичных световодов 5/60 микрон, служащих средой распространения сигналов. Это особенно высококачественный вид проводниковой продукции — он гарантирует передачу информации с весьма высокой скоростью свыше 10.0 Гбит/с. Преимущество такой передачи состоит в том, что конструкция кабеля позволяет ему лучше других типов обеспечить защиту информации от наружных помех. В силу специфики распределения света подобные сигналы просто экранируются.

Дополнительная информация. Световод выполнен из центральной сердцевины в виде стекловолокна и стеклооболочки, которая обладает наименьшим коэффициентом преломления, чем ядро. Поэтому двигаясь по сердцевине, такие лучи не могут выйти за ее границы, а отражаются от защищающего слоя оболочки.

Выбор, чему придавать значение при покупке

Выбор нужной марки провода или кабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности. При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:

ШВВП — белый или черный
ВВГ — черный
ПВС – оранжевый, белый
NYM — серый

При покупке непременно придавайте значение всем надписям, где указаны:

ГОСТы
ТУ
завод-изготовитель
марка

На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя.

Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:

ПУНП
ПУНГП
ПУВП
ПБПП

Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.

Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.

Алюминиевые электропровода и кабели.

Рассмотрим некоторые типы алюминиевых проводов и кабелей.

АПУНП(Аl Провод Универсальный Плоский), который имеет две либо три жилы, уложенные параллельно, защита ПВХ. Предназначается для электромонтажа устройств малого тока, до 250В и частотой 50 Гц. Но, для проводки в домах такие провода лучше не применять.
АПВ (Аl ПВХ Провод) – одножильный провод, с круглым сечением 2,5–120мм². АППВ–плоский многожильный провод. Рабочее напряжение 450–750В. Используется при ремонте гибких участков электрической цепи, оборудования, станков и различных механизмов. Предельная температура t 70°C, срок службы 15 лет.
АПР ( Аl Провод с Резиновой защитой) имеет круглое сечение от 2,5 – 120 мм², АППР — плоский многожильный, с круглым сечением 2,5 – 6 мм². Применяется при прокладывании в трубах и деревянных помещениях.
АПРН (Аl Провод с Резиновой изоляцией в Негорючей оболочке) – одножильный провод, сечение от 2,5 – 120 мм². Применяется при прокладывании в сухих помещениях и на уличных открытых участках.
АВВГ (Аl силовой кабель в ПВХ оболочке) – многожильный провод с круглым сечением от 2,5 до 50 мм², предельная температура t 80°C, срок службы 30 лет. Предназначен для сухих и сырых помещений, открытых пространствах, на трассах различного типа, в пожароопасных и взрывоопасных местах.
АВРГ (Аl кабель Гибкий в ПВХ оболочке с Резиновой изоляцией) – может иметь до 4 жил, сечение от 4 – 300 мм². Номинальное напряжение 0,66кВт, постоянное 1,0кВт, частота 50 Гц, температура t 200°C, срок службы 30 лет. Используются в зонах, где есть повышенные требования к устойчивости от коротких замыканий, сухих и сырых помещениях, на мостах, каналах, шахтах, эстакадах.

Какой кабель лучше выбрать

Выбор марки проводов зависит от специфики их применения. Медные гибкие шнуры подходят для линий, которые тянут на небольшие расстояния. Защита у них слабая. Зато стоят они недорого. Их проще монтировать и обслуживать.

Котельная или баня может быть электрифицирована с помощью шнуров, рассчитанных на большую нагрузку. Провода должны иметь защиту от воздействия высоких температур внутри помещения и от мороза либо солнца на улице.

Выбор кабеля зависит от специфики применения.

Для линий высокого напряжения протяженностью в сотни метров используют нестандартные СИП. Их можно как прокладывать под землей, так и вести по воздуху.

Особенности уличных кабелей

Кабели, используемые для передачи электроэнергии вне помещения, изготавливаются из меди и алюминия. Они состоят из одной или нескольких жил, каждая из которых содержит множество проводов. Благодаря этому достигаются необходимые прочность и гибкость.

Изоляционный материал:

полиэтилен:
ПВХ;
резина;
свинец.

Такие изделия обладают улучшенными характеристиками.

Характеристики провода

Максимально допустимый температурный диапазон, в котором работает линия, находится в пределах от – 60 до + 50 °С. Срок службы проводов достигает 10 и более лет.

Такие проводники изготавливают с улучшенной изоляцией. Благодаря ей они не только выдерживают воздействие ультрафиолета и сильных морозов, но и имеют повышенный порог устойчивости к механическим повреждениям.

Элементы и устройство

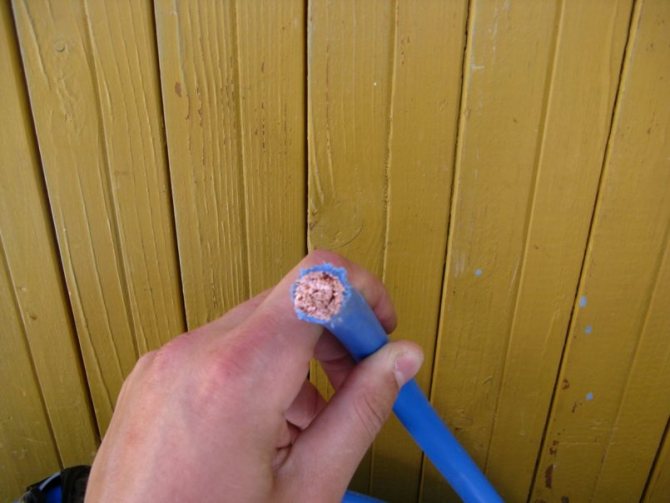

Внутри кабеля находится одна или несколько металлических жил, покрытых изоляцией. В качестве проводника используются алюминий и медь. Некоторые модели имеют усиленные конструкции, дополненные стальной проволокой.

Одна жила может состоять из множества проводов небольшого сечения, либо ее изготавливают из одиночной проволоки большего диаметра.

На даче либо при необходимости протянуть линию от дома во двор к постройкам используют медные провода. Под изоляцией многожильного высоковольтного кабеля присутствует экранирующий металлический слой. Это может быть свинец, алюминий или их сплавы.

Требования по ГОСТ

ГОСТ устанавливает строгие стандарты, которым соответствуют кабели для уличной проводки.

Стандарты уличных проводов
Марка кабеля	ГОСТ
СИП	31946-2012
АВБбШв	16442-80
NYY	Кабели могут использоваться наряду с проводами ВВГ и ВВГз на напряжение 1 кВ по ГОСТ 16442-80. По конструкции, техническим характеристикам и эксплуатационным свойствам соответствуют стандартам Германии DIN VDE 0276 ч.603 и DIN VDE 0276 ч.627
ПВС	7399-97
ВВГ	16442-80
ПВ	6323-79
АПВ	6323-79

В соответствии с ГОСТ, жилы огнестойких проводов изготавливаются из медной проволоки сечением от 1,5 до 2,2 мм. Поверх них накладывается термический барьер из слюдосодержащих лент, затем экран и только потом изоляция.

Прочность при разрыве шнура должна быть не менее 60 и не более 90 Н/мм².

Для изоляции применяются:

поливинилхлоридный пластикат;
полиэтилен;
полимерная композиция без галогенов.

Огнестойкие провода изготавливаются из медной проволоки.

Номинальная толщина жилы, в зависимости от марки шнура, должна находиться в пределах от 1,5 мм до 16 мм.

Изоляционный материал должен иметь разную окраску. Причем ее цвет зависит от порядкового номера в конструкции.

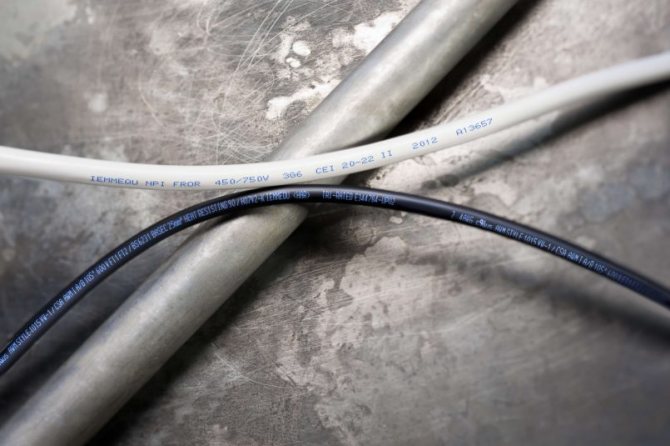

Маркировка кабелей

Буквенный индекс содержит данные о металле, из которого изготовлены жилы. В нем заключена информация об изоляционном материале и защите.

Порядок маркировки:

Металл, из которого сделан проводник.
Назначение изделия.
Изоляция.
Защита.

Маркировка также содержит ряд цифр, которые указывают на количество жил и их сечение. Последняя обозначает класс номинального напряжения.

По материалу
Буква	Значение
А	Алюминий
–	Отсутствие буквы “А” означает, что используется медь

По назначению
Буква	Значение
Ш	Установочный
К	Контрольный
М	Монтажный

По изоляции
Буква	Значение
П	Полиэтилен
Н	Термостойкая резина
В	ПВХ
К	Капрон
Пс	Термопластический полиэтилен
С	Свинец
Пв	Полиэтилен высокого качества

По степени защиты
Буква	Значение
Б	Бронированная оболочка
Г	Не имеет защиты
А	Асфальтированный

Например, кабель ВВГ не содержит в маркировке буквы А. Значит, в качестве проводника используется медь. Первая В указывает на тип изоляции жил – поливинилхлорид, вторая В – на материал оболочки, защищающей весь провод. Последний символ Г предупреждает, что изделие не имеет брони и дополнительных защитных покровов.

Типы силового кабеля

Можно выделить такие типы силовых кабелей:

ВВГ
NYM
ВББШв

Кабель ВВГ

Купить силовой кабель ВВГнгls
Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже
Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

Особенности ВВК:

количество жил 1-5;
монолитные или многопроволочные, последние более гибкие и прочные;
сечение жил — от полутора до двухсот сорока миллиметров квадратных.

Правильно рассчитанное сечение электрического кабеля или провов — залог безопасности вашего жилища.

NYM

Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору
Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей
Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

ВББШв

Виды телефонных проводов и кабелей

Для создания телефонных линий подходят такие проводники:

ТППэп — многожильная модификация, используемая для подключения до 400 абонентов. Сечение однопроволочной жилы 0,4-0,5 мм². Для прокладки в грунте есть бронированные кабели.
ТРВ — состоит из 2,4 однопроволочных медных жил, оболочка из ПВХ, основание разделенное.
ТРП — то же, что и ТРВ, но изоляция из полиэтилена.
ШТЛП — плоский кабель, имеет повышенную гибкость. Жилы покрыты ПВХ-изоляцией, а наружная сделана из полиэтилена.
ПРППМ — двужильный провод, основание разделенное. Бывает двойная изоляция из поливинилхлорида или один слой из ПВХ, а второй из полиэтилена.

Кабель NYM

Медные цельнопроволочные жилы с током, с ПВХ-изоляцией и защитной оболочкой, не горит, не боится агрессивной среды. Первые 5 жил выпускаются со срезом: 1,5 — 35 квадратных единиц. — в теле белой защитной сферы. Проводники соседствуют с плотной мелованной резиной: галогенов нет, шнур прочен и термостоек. Его функциональные возможности от -40°C до +70°C, влагоустойчив. Цветная изоляция: светло-зеленая, синеватая, коричневая.

Кабель NYM обслуживает световые системы в техническом и гражданском строительстве — предел напряжения — 660 единиц. Изделие стелят в помещении и на улице, пряча его от солнца в гофру. Монтаж допускает загиб радиуса — не менее 4 диаметров. Идёт бухтами, начиная с 50 метров. При сравнении с ВВГ, у данной подводки – только медь и жилы из цельной проволоки. Его удобно прокладывать.

О проводах

Не касаясь истории возникновения проводов, хотя она и сама по себе интересна и поучительна, необходимо отметить, что созданы разнообразные их виды. Здесь лучше всего начать с определения и с терминологии:

провод или электрический провод — изделие, содержащее одну или больше скрученных между собой проволок (изолированных жил), покрытых неметаллической оболочкой (изоляция);
кабель —
содержит одну или более изолированных жил, заключенных в защитный покров.. По сути дела, кабель является сборной единицей.
.

Исходя из определений, у этих изделий, их еще называют кабельно-проводниковая продукция (КПП), два основных элемента — токопроводящая жила и изоляция. Именно особенности их конструкции, а также используемый при изготовлении материал, определяют все многообразие КПП. Однако следует выделить две группы:

силовые;
монтажные.

Первые предназначены для прокладки линий передачи и распределения электроэнергии, вторые — для организации обмена информацией между отдельными устройствами, в том числе расположенными удаленно. И в каждой из этих групп свои требования, причем они со временем только ужесточаются. Как и условия, в которых приходится работать КПП.

Схемы распределения для первой категории приемников

Что касается распределения энергии для питания приемников первой категории, то в данном случае необходимо подключение от двух независимых центров питания одновременно. Кроме того, в таких схемах часто используется не один распределительный пункт, а два, а также всегда предусмотрена система автоматического включения резервного питания.

Для электрических приемников, которые принадлежат к первой категории, автоматика переключения на резервное питание устанавливается на вводно-распределительных устройствах. При такой системе подключения распределение электрического тока осуществляется при помощи двух силовых линий, каждая из которых характеризуется напряжением до 1 кВ, а также подключаются к независимым трансформаторам.

Общие характеристики и назначение проводов и кабелей.

Электрические провода изготовляют из меди (Cu) и алюминия (Аl), они могут включать одну или несколько жил. Наиболее часто используют медные провода, которые выдерживают большие нагрузки и имеют более высокую гибкость. Алюминиевые, более хрупкие и с меньшей проводимостью, но из за более низкой цены они распространены при проведении электромонтажных работ. Для лучшей изоляционной защиты электропроводов, применяют пластмассу (ПВХ) и резину. Так же провода могут быть голыми, т.е. неизолированными. Для наружных работ и прокладки вводов электросети в дома требуются силовые провода, а для соединения электросхем и радиоэлементов медный монтажный провод. Неизолированные провода чаще всего используют при монтаже воздушной проводки, а так же неизолированные медные провода применяются для изготовления некоторых видов антенн и при монтажных работах в закрытых электрических установках. Еще, провода бывают специализированными, только для конкретных узких областей, например: пожарная сигнализация, телефон, usb, антенный, компенсационные и сварочные провода и другие.

Способы прокладки кабеля

Электрический провод для наружной проводки на улице можно монтировать несколькими способами. Наиболее популярный – открытый, когда линию тянут по воздуху или вдоль стены. Иногда целесообразно проложить кабель под землей.

По воздуху

Для этого способа необходимо подбирать провода, способные выдерживать большие нагрузки, создаваемые натяжением и провисанием. Изоляция должна быть рассчитана на постоянное воздействие внешней среды: ветра, мороза, солнца.

Провода должны выдерживать большие нагрузки.

Для подвода электричества по воздуху в пределах частных домостроений используют кабель СИП-4 или его аналоги.

Технология прокладки:

Между опорами линии натягивается стальной трос диаметром 4–5 мм с помощью крюков, талрепов, полиспаст или других устройств.
Кабель помещается в защитную гофру и крепится к натянутому тросу.

Расстояние между опорами не должно превышать 25 м. Если трос провисает после регулировки натяжения, то понадобится установить промежуточные опоры.

По стене

Наиболее распространенный способ проводки в частных домах – монтаж кабеля по стене здания.

При прокладке необходимо придерживаться следующих расстояний:

не менее 275 см над землей;
30 см над окнами и дверьми;
100 см до края балкона;
50 см под окнами и балконами.

Монтаж кабеля по стене очень распространен.

Провод марки СИП должен находиться на расстоянии не меньше 6 см от стены. Это обусловлено тем, что кабель не имеет изоляционного защитного слоя. Оболочка из ПВХ присутствует только на отдельных жилах. Этот материал горюч и в случае возникновения замыкания огонь может перекинуться на строение.

Технология прокладки:

Выбирается точка, где кабель выходит из фасада, и рядом устанавливается анкерный кронштейн на высоте 2,75 м от земли.
С помощью зажима к нему крепится кабель.
Вдоль стены провод фиксируется фасадными хомутами, закрепленными шурупами и саморезами.

В земле

Для подземных линий, прокладываемых в нейтральной почве, используют кабель АВБбШв. Бронированная изоляция надежно защищает проводку от влаги и агрессивных веществ. Если грунт состоит из строительного мусора или шлака, то лучше применять шнуры ААБл, ААШв, ААБ2л, АСБ и их аналоги.

Технология прокладки:

Удалить камни, корни деревьев и любые острые предметы из траншеи.
Дно выровнять, устранив резкие перепады.
Насыпать слой строительного песка и утрамбовать.
Уложить кабель, избегая сильного натяжения.
Засыпать слоем песка до 10 см.
Уложить слой земли и сигнальную ленту поверх него.
Засыпать траншею.

Для подземных линий используют кабель АВБбШв.

Ширина канавы должна быть не менее 30 см, а глубина – до 70 см.
