Расшифровка обозначений и перевод сечений awg-кабеля

Как перевести дюймы в миллиметры

Разобравшись, чему равен 1 дюйм, постараемся применить полученные знания на практике. К примеру, у вас есть импортная труба, диаметр которой равен 3″. Как подобрать подходящие для него гайки и другие комплектующие? Здесь не возникнет никаких проблем – достаточно умножить 3″ на количество сантиметров в дюйме – 25,4 миллиметра. В результате вы получите 76,2 миллиметра. Чаще всего измерения округляются до целых чисел, то есть результат составит 76 миллиметров.

Труба имеет более крупный диаметр, например, 10″? И здесь проблем не возникнет 10*25,4=254 миллиметра или 25,4 сантиметра.

Попробуем более сложные примеры. Распространены трубы диаметром в ¼”. Производим нехитрое вычисление: ¼*25,4=6,35 миллиметра.

Нередко диаметр имеет дробное значение, к примеру, 2,5″. Как провести вычисления в таком случае? И снова решаем привычную задачу – 2,5*25,4=63,5 миллиметра.

Как вы могли убедиться, зная, сколько см в 1 дюйме, можно без особого труда произвести все требуемые расчеты и получить нужный результат.

Расчётные формулы

При рассмотрении проводников с американской маркировкой часто возникает вопрос, сколько миллиметров имеет в сечении тот или иной калибр. Для перевода дюймов в миллиметры существует формула, применяемая для изделий с одной жилкой. Она имеет такой вид:

dn = 0,005 inch * 92 (36-n)/39 = 0,127 mm *92 (36-n)/39.

Литера n обозначает номер, присвоенный системой, действующей в США. Из этого получается, что 0,005 дюйма эквивалентны 0,127 миллиметра.

Используемые в данной формуле цифры обусловлены связанными с американской кодировкой историческими фактами. Когда система только вводилась в употребление, диаметру проводника 0,005 дюйма присваивался код 36. В ту эпоху такие проволоки были самыми тонкими из всех используемых в продукции данного вида. Толще всех были изделия, обозначаемые как 0000 (они имели 0,46 дюйма в поперечнике). Как и 000, и 00, это были проводники, превышающие по толщине типовую заготовку, маркировавшуюся нулем. Если разделить максимальное из использовавшихся значений на минимальное (0,46/0,005), получится как раз 39. Между этими величинами располагается 38 промежуточных, и отношение между их значениями является константой. Частное показателей проводников, маркируемых номерами, находящимися рядом, равно 1,123. Эта величина – корень 39-й степени из числа 92.

При расчете показателей толстых проводников (00, 0000 и подобные) в роли числа n выступает отрицательная величина. Чтобы ее найти, нужно из количества нулей в калибре вычесть единицу, затем взять отрицательное число, по модулю равное получившемуся. К примеру, в случае продукции 000 искомое число равно -2. Если стоит обратная цель – найти номер продукта по системе США при известных параметрах поперечного сечения, подойдет следующее выражение:

n = -39*log92(dn/0,127 mm) + 36.

Помимо этого, для определения нумерации образца по одной из систем можно использовать онлайн калькулятор. В поля формы вводятся известные параметры и после нажатия кнопки, инициирующей перевод единиц, на экран выводится код продукции в другой системе.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Назначение кабелей

Проводники AWG применяются в тех же отраслях, что и любые другие аналогичные по строению. Чаще всего это следующие сферы применения:

  1. Построение линий связи. При наличии экрана кабели могут использоваться для прокладки интернета или телефонной сети.
  2. Использование в аудиотехнике. С помощью AWG 22 и 24 передается звук в некоторых моделях наушников. Данный акустический провод подходит для подобных целей из-за высокой гибкости.
  3. Большая часть проводки в автомобилях выполняется на проводах марки AWG. Обычно используется витая пара калибра 23.
  4. Подключение светодиодных лент и прочих низковольтных диодных источников освещения. За счет малой толщины и гибкости удобно укладывается в пазы для проводки. Такое свойство позволяет выполнить скрытую линию питания.
  5. Тонкие провода калибром менее 24 применяются в системах сигнализации и автоматики. Из них проводят линии для датчиков температуры, давления и влажности промышленного оборудования.


Акустический провод AWG

Строение кабеля

Кабели AWG имеют такое же строение, как провода, что применяются в России. В основе 2 элемента:

  • токоведущая жила;
  • слой защитной изоляции.

Токовод выполняется из электротехнической меди. За счет ее химической чистоты удается добиться минимального удельного сопротивления готового изделия. Жилы бывают однопроволочными (монолитными) и многопроволочными (гибкими). Что выбрать, зависит от ситуации. Если монтаж сложный и предстоит делать много изгибов провода, то необходимо применять гибкие кабели. Если проводка должна помнить форму — то монолитные.

Дополнительно токоведущие жилы могут лудиться слоем олова. Это повышает их антикоррозионные свойства и облегчает будущую пайку.

Изоляция выполняется из вспененного полиэтилена. В отдельных модификациях в состав вносятся добавки, повышающие эластичность или морозоустойчивость. Под изоляцией может располагаться экранирующий слой. В таком случае проводник становится устойчивым к внешним помехам.

Таблица перевода проводов AWG в мм2

Существуют трудности в понимании сечения AWG проводов. Чем больше калибр, тем меньше толщина жилы. Такое несоответствие создает проблемы при ремонте и проектировании проводки.

Чтобы каждый раз не производить расчет сечения кабеля или не пользоваться калькуляторами специалисты вывели специальную таблицу проводов. В ней отображается зависимость между калибром AWG, его сечением и максимальным допустимым током.

Калибр провода Сечение, кв. мм Длительный допустимый ток, А (с изоляцией, при 60°C)
0000 107 195
000 85 165
00 67,4 145
53,5 125
1 42,4 110
2 33,6 95
3 26,7 85
4 21,2 70
5 16,8
6 13,3 55
7 10,5
8 8,37 40
9 6,63
10 5,26 30
11 4,17
12 3,31 25
13 2,62
14 2,08 20
15 1,65
16 1,31 15
17 1,04
18 0,823 10
19 0,653
20 0,518 5
21 0,41
22 0,326 4,5
23 0,258
24 0,205 2,1
25 0,162
26 0,129 1,3
27 0,102
28 0,081 0,83
29 0,064
30 0,051 0,52
31 0,04
32 0,032 0,32
33 0,025
34 0,02 0,18
35 0,016
36 0,013
37 0,01
38 0,0079
39 0,0063
40 0,005

Что учесть при выборе кабеля

Внутри каждой описанной категории есть подвиды, и вы уже наверняка определились с наиболее подходящим кабелем для своих требований. Но есть и общие советы, которыми руководствуются при покупке.

Если вам нужна консультация по выбору, обращайтесь к нашим менеджерам. Они помогут подобрать подходящий кабель, сориентируют вас по параметрам, цене и срокам поставки. А если вы готовы сделать самостоятельный выбор, заходите в каталог и покупайте через сайт. У нас вы найдете электроустановочные изделия и другую продукцию категории «Электрика и свет». Поэтому сможете сделать электромонтаж под ключ, купив все на одном сайте!

Источник

AWG Wire Sizes (see chart below)

AWG: In the American Wire Gauge (AWG)
system, wire size diameters can be calculated by applying the formula
D(AWG)=.005·92((36-AWG)/39) inch. For the 00, 000, 0000 etc.
gauges you use -1, -2, -3, which makes more sense mathematically than «double
nought.» This means that in American wire gage every 6 gauge decrease gives a
doubling of the wire diameter, and every 3 gauge decrease doubles the wire
cross sectional area. Similar to dB in signal and power levels. An approximate
but accurate enough form of this formula contributed by Mario Rodriguez is D =
.460 * (57/64)(awg +3) or D = .460 * (0.890625)(awg
+3).

Что такое AWG

Раз уж зашёл про это разговор, то на витой паре можно встретить буквы AWG. Это американский стандарт, описывающий диаметр кабеля. Причём, чем больше цифра написана после букв AWG, тем кабель тоньше. Дикари-с. Вот простая табличка:

В этой же табличке можно видеть соотношение между диаметром жилы кабеля и площадью её сечения. При желании те же цифры можно получить по формуле S = pi * R ^ 2 (сечение = 3,14 * радиус в квадрате). Не забудьте, что радиус — это только половина диаметра.

Самый распространённый кабель — это AWG 24, диаметр каждой жилы витой пары 0.51мм, а площадь сечения всего 0.204 мм2.

Получается, что сечение жилы витой пары крайне мало, и ток, который можно передавать по ней, тоже крайне мал. В случае слаботочного питания надо искать не предельный ток, который можно передавать по витой паре, чтобы она не расплавилась, а падение напряжения в ней. То есть, нужно знать длину кабеля, ток нагрузки и удельное сопротивление, далее по закону Ома считать падение напряжения в кабеле, чтобы получить напряжение, которое придёт на питаемое устройство, пройдя по кабелю. Я рассматривал эти расчёты, когда писал про питание светодиодных лент.

PoE

Один из самых популярных вопросов про кабели 28 AWG — а поддерживает ли этот кабель PoE (Power over Ethernet)? Сейчас уже можно точно ответить — да! Кабели известных брендов поддерживают все современные стандарты PoE: IEEE 802.3 af PoE, 802.3 at PoE+ и 802.3 bt (PoE++). Это делает использование тонких кабелей экономически обоснованным для подключения питания для камер видеонаблюдения, удаленных сенсоров, точек доступа и т.д. Только необходимо помнить об одном нюансе: тонкий кабель, собранный в пучки, будет выделять больше тепла, чем стандартные кабели. Температура может подняться на 15°C выше, чем оговорено в стандарте TSB 184.

Строение кабеля

Кабели AWG имеют такое же строение, как провода, что применяются в России. В основе 2 элемента:

  • токоведущая жила,
  • слой защитной изоляции.

Токовод выполняется из электротехнической меди. За счет ее химической чистоты удается добиться минимального удельного сопротивления готового изделия. Жилы бывают однопроволочными (монолитными) и многопроволочными (гибкими). Что выбрать, зависит от ситуации. Если монтаж сложный и предстоит делать много изгибов провода, то необходимо применять гибкие кабели. Если проводка должна помнить форму — то монолитные.

Дополнительно токоведущие жилы могут лудиться слоем олова. Это повышает их антикоррозионные свойства и облегчает будущую пайку.

Изоляция выполняется из вспененного полиэтилена. В отдельных модификациях в состав вносятся добавки, повышающие эластичность или морозоустойчивость. Под изоляцией может располагаться экранирующий слой. В таком случае проводник становится устойчивым к внешним помехам.

Многожильные провода AWG

Многожильные провода по своей конструкции несколько сложнее, поэтому сделать правильный расчёт комфортной для них нагрузки крайне трудно. Нужно отталкиваться от характеристик одной жилы и вычислять коэффициентное соотношение.

Сами кабели, калибр которых указан числом перед аббревиатурой AWG, может иметь цилиндрическую форму или форму треугольника, сплетённого в цельный стержень. Благодаря эластичности металла провод может быть скручен под различными углами, что весьма удобно при монтажных работах в труднодоступных точках, к примеру, стеновые кабель-каналы.

В отдельных витых парах из оптоволокна, исключая стандартную оболочку, между сердцевиной и изоляционным слоем располагается армирующая нить, которая закручена по спирали. Она придаёт изделиям прочности даже во время скручивания. Такая изоляция предупреждает растягивание проводов, постоянно возвращая стержень и внешний слой в допустимый уровень.

К отдельному классу нужно отнести телевизионные кабели для передачи сигнала от антенны либо же усилителя. Данные проводники обладают сердцевиной из меди, которая запаяна в пену из полиэтилена. От центра кабеля к краю располагается оболочка из фольги, которая отвечает за доставку отрицательных частиц. Внешний слой – это изоляция из ПВХ, плотно облегающая всё изделие. Сборка проводника выполняется при помощи специальных переходников из металла с аппаратом обтягивания. Они надёжно фиксируют провод и гарантируют точность контакта.

Какой калибр AWG использовать?

Справочная таблица

Чтобы правильно выбрать диаметр проводов, вначале посмотрите какой максимальный ток потребляет коптер, затем найдите подходящий провод в таблице ниже.

Есть несколько правил, которым следую я. Замечу что максимально допустимый ток зависит от качества изготовления провода, а также от материалов; эта таблица и инструкция подходят только для медных проводов.

13AWG Wire - 130A
14AWG Wire - 110A
16AWG Wire - 70A
18AWG Wire - 45A
20AWG Wire - 27A
22AWG Wire - 17A

Если используется подходящий по току провод, то падение напряжения на нем очень маленькое, а потери энергии незначительны, т.е. риск перегрева минимальный.

В большинстве своих коптеров с 5″ винтами я предпочитаю использовать провод сечением 14AWG, даже там, где ток немного превышает допустимый. Это не проблема по нескольким причинам: провода короткие, а ток превышает допустимый всего несколько секунд.

Учтите, что более тонкие провода легче, они более гибкие и с ними проще работать.

Избегаем узких мест

Когда мы соединяем 2 провода, то максимально допустимый ток проходящий через них определяется наиболее тонким проводом. Т.е. при соединении 2 компонентов, всегда используйте провода сечением как у уже имеющихся компонентов.

Например, при подключении разъема XT60 к плате распределения питания я всегда использую провод такого же сечения, что и у аккумуляторов. Если у аккумулятора провод 14AWG, то и мой провод от XT60 тоже будет сечением 14AWG.

Еще один пример: если я хочу удлинить провода от регулей, а на регулях стоят провода 18AWG, то и новые провода будут сечением 18AWG.

Этот способ подходит для всех компонентов. Конечно, вы можете использовать более толстые провода, дополнительных преимуществ это не даст, только зря увеличите вес.

Почему в разных источниках указывается разный максимально допустимый ток?

Возможно, в разных источниках вы видели разные цифры. Эти цифры показывают максимально допустимый ток при определенном нагреве проводов и при определенных условиях тестов. В разных отраслях — разные стандарты, поэтому и цифры будут отличаться. Для коптеров будет достаточно вышеприведенной таблицы.

Имеет ли значение напряжение?

Для нашего хобби напряжение не так важно, т.к. мы работаем с напряжением в пределах 30 вольт. Замечу, что провода, как правило, разработаны для работы под напряжением до 600 В, а тестируются гораздо более высоким напряжением порядка 2000 В

Замечу, что провода, как правило, разработаны для работы под напряжением до 600 В, а тестируются гораздо более высоким напряжением порядка 2000 В.

Сферы применения кабелей

Поскольку продукция с такой маркировкой может обладать различным строением и характеристиками, кабели применяются в ряде отраслей. В качестве основных можно обозначить:

  1. Монтаж электропроводки для подключения к сети интернет или линиям телефонной связи. В розеточных блоках, например, в ходу продукция 30awg.
  2. Системы обеспечения безопасности – сигнализации автомобилей, установки для тушения пожаров. Здесь подходят не слишком тонкие образцы (27 и менее), подсоединяемые к электросетям с малой величиной тока.
  3. Производство звуковоспроизводящей аппаратуры и телевизоров. Для этой цели применяются, например, кабели 22awg и 24awg.
  4. Осветительные приборы с диодами в доме или производственных помещениях при подсоединении к напряжению в 12 вольт.
  5. Витые пары широко применяются для электрического обеспечения транспорта. Используются элементы разного диаметра, в зависимости от конкретной цели. Например, запитка мотора и стартера от аккумулятора реализуется через проводники большой толщины – awg 16.
  6. Для высокоскоростной передачи информации хорошо подходят провода awg24, изготовленные с применением оптоволокна. Если 24 awg перевести в мм, получится 0,511. Такой будет диаметр у жилы изделия, промаркированного данной цифрой.

Важно! При выборе кабеля нужно обращать внимания на то, при каких значениях силы тока (в амперах) и напряжения (в вольтах) допустима эксплуатация кабеля. Для бесперебойного функционирования сетей надлежит строго придерживаться этих показателей. Подключать изделия, рассчитанные на функционирование при слабом токе, к стандартной сети в 220 или 380 вольт строжайше запрещается

Нарушение этого правила непременно спровоцирует инцидент короткого замыкания

Подключать изделия, рассчитанные на функционирование при слабом токе, к стандартной сети в 220 или 380 вольт строжайше запрещается. Нарушение этого правила непременно спровоцирует инцидент короткого замыкания.

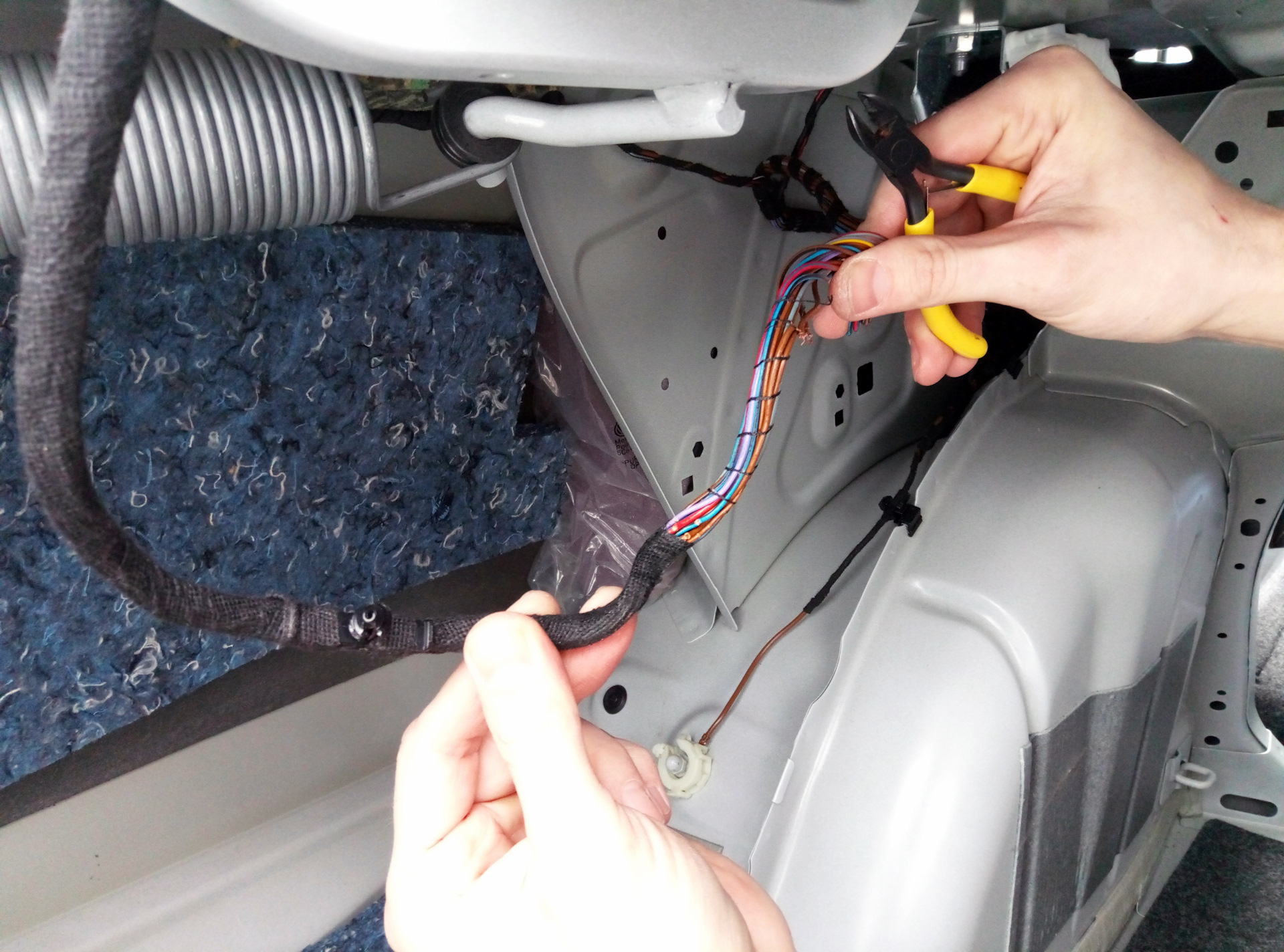

Данная продукция широко используется в транспортных средствах

Виды проводников

Есть разные токопроводящие товары, давайте рассмотрим их более подробно.

Провод

Обычно это несколько проволок, скрученных между собой. Может иметь изоляцию или нет. Популярный вид для монтажа проводки в деревянных строениях. Из него же делается обмотка для двигателя.

Из особенностей:

  • устойчивость;
  • заизолированные или голые контакты;
  • медная или алюминиевая жила.

Кабельные изделия

Несколько проводов, которые между собой соединили скрутками. Все они должны находиться внутри одной обмотки изослоя. О ее видах мы говорили раньше – это прорезиненый элемент, пластмассовый или ПВХ.

Существующие подвиды:

  • связной;
  • контрольный;
  • для радиочастот;
  • силовой.

Шнур

Здесь всегда 2 или больше жил небольшой кубатуры, которые обладают высокой эластичностью. Каждая из них – много проволоки, которая переплетается между собой. Обмотка любая, только не металлическая. Эти вещи помогают подключать к сети любые приборы.

Рабочие характеристики

Проводка стандарта AWG обладает теми же техническими характеристиками и условиями эксплуатации, что и знакомые российским электрикам кабеля. Поэтому у этих видов проводниковой продукции есть общие черты:

  1. Изоляция кабелей не должна иметь повреждений. Этот момент следует проверить при укладке или монтаже проводки. Трещины и отверстия в защитном изолирующем слое приведут к попаданию в полости кабеля влаги и риску его отгорания.
  2. Провод AWG подбирается по допустимому току и рабочему напряжению. Если превысить значение тока, то изоляция кабеля расплавится. А если переборщить с напряжением, то случится пробой изоляции.
  3. По стенам кабели прокладываются в отдельной противопожарной защите. Например, в монтажном канале или гофре. Данное правило особенно актуально для деревянных строений.
  4. Не должно быть открытых участков токоведущих жил. Независимо от напряжения. Все соединения герметизируются изоляционной лентой или термоусаживаемыми трубками.

Термоусадочный водонепроницаемый встык для AWG

С точки зрения конструкции AWG не отличается от других видов монтажных проводов. Особенность имеется только в маркировке. Чем выше калибр провода, тем он тоньше. Подобная система противоположна той, что принята в странах постсоветского пространства.

Провод AWG универсальный. Он пригоден для монтажа систем освещения, автоэлектрики, звуковых и сигнальных сетей. Применяя его, главное, не запутаться в диаметре токоведущих жил. Существуют специальные формулы для расчета необходимого сечения проводки и его перевода в привычные кв. мм.

На рынке электроматериалов, кроме проводов со стандартной российской маркировкой, нередко встречаются кабеля с обозначением AWG. Проводники данного класса предназначаются для решения конкретных задач и обладают индивидуальными техническими характеристиками.

Формулы

По определению, № 36 AWG имеет диаметр 0,005 дюйма, а № 0000 — 0,46 дюйма в диаметре. Соотношение этих диаметров составляет 1:92, и существует 40 калибров от № 36 до № 0000, или 39 ступеней. Поскольку каждый последующий номер датчика увеличивает площадь поперечного сечения на постоянную величину, диаметры меняются геометрически. Любые два последовательных датчика (например, А и B ) имеют диаметры, отношение которых (диам. B ÷ dia. А) является 9239{ displaystyle { sqrt {92}}} (приблизительно 1,12293), а для датчиков на два шага (например, А, B, и C) отношение C к А составляет около 1.122932 = 1,26098. Диаметр No.а Проволока AWG определяется для калибра менее 00 (от 36 до 0) по следующей формуле:

dп=0.005 япcчас×9236−п39=0.127 мм×9236−п39{ displaystyle d_ {n} = 0,005 ~ mathrm {дюйм} times 92 ^ { frac {36-n} {39}} = 0,127 ~ mathrm {мм} times 92 ^ { frac {36-n } {39}}}

(См. Ниже для манометров больше, чем № 0, то есть № 00, № 000, № 0000.)

или эквивалентно:

dп=е−1.12436−0.11594п япcчас=е2.1104−0.11594п мм{ displaystyle d_ {n} = e ^ {- 1.12436-0.11594n} mathrm {inch} = e ^ {2.1104-0.11594n} mathrm {mm}}

Калибр можно рассчитать по диаметру, используя

п=−39бревно92⁡(dп0.005 япcчас)+36=−39бревно92⁡(dп0.127 мм)+36{ displaystyle n = -39 log _ {92} left ({ frac {d_ {n}} {0,005 ~ mathrm {inch}}} right) + 36 = -39 log _ {92} влево ({ frac {d_ {n}} {0,127 ~ mathrm {mm}}} right) +36}

а площадь поперечного сечения равна

Ап=π4dп2=0.000019635 япcчас2×9236−п19.5=0.012668 мм2×9236−п19.5{ displaystyle A_ {n} = { frac { pi} {4}} d_ {n} ^ {2} = 0.000019635 ~ mathrm {inch} ^ {2} times 92 ^ { frac {36-n } {19.5}} = 0,012668 ~ mathrm {мм} ^ {2} times 92 ^ { frac {36-n} {19.5}}},

Стандарт ASTM B258-02 (2008), Стандартные технические условия на стандартные номинальные диаметры и площади поперечного сечения размеров AWG сплошных круглых проводов, используемых в качестве электрических проводников, определяет соотношение между последовательными размерами как корень 39-й степени из 92, или приблизительно 1,122 9322. ASTM B258-02 также предписывает, что диаметры проводов должны быть сведены в таблицу, содержащую не более 4 значащих цифр, с разрешением не более 0,0001 дюйма (0,1 мил) для проводов диаметром более 44 AWG и 0,00001 дюйма (0,01 мил) для провода № 45 AWG и меньше.

Размеры с несколькими нулями последовательно больше № 0 и могут быть обозначены с помощью «количество нулей/ 0 «, например 4/0 для 0000. Для м/ 0 AWG провод, используйте п = −(м − 1) = 1 − м в приведенных выше формулах. Например, для № 0000 или 4/0 используйте п = −3.

Эмпирические правила

Шестая степень 39√92 очень близко к 2, что приводит к следующим практическим правилам:

  • Когда поперечный площадь Если длина провода удвоена, AWG уменьшится на 3. (например, два провода № 14 AWG имеют примерно такую ​​же площадь поперечного сечения, как и один провод № 11 AWG). Это удваивает проводимость.
  • Когда диаметр Если длина провода удвоена, AWG уменьшится на 6. (например, AWG № 2 примерно в два раза больше диаметра AWG № 8). Это в четыре раза увеличивает площадь поперечного сечения и проводимость.
  • Уменьшение десяти номеров шкалы, например, с № 12 до № 2, увеличивает площадь и вес примерно на 10 и уменьшает электрическое сопротивление (и увеличивает проводимость) примерно в 10 раз.
  • Для того же сечения алюминиевая проволока имеет проводимость примерно 61% от меди, поэтому алюминиевый провод имеет почти такое же сопротивление, как и медная проволока меньше на 2 размера AWG, что составляет 62,9% площади.
  • Сплошной круглый провод 18 AWG имеет диаметр около 1 мм.
  • Приблизительное значение сопротивления медной проволоки можно выразить следующим образом:
Примерное сопротивление медного провода:27
AWG мОм / фут мОм / м AWG мОм / фут мОм / м AWG мОм / фут мОм / м AWG мОм / фут мОм / м
0.1 0.32 10 1 3.2 20 10 32 30 100 320
1 0.125 0.4 11 1.25 4 21 12.5 40 31 125 400
2 0.16 0.5 12 1.6 5 22 16 50 32 160 500
3 0.2 0.64 13 2 6.4 23 20 64 33 200 640
4 0.25 0.8 14 2.5 8 24 25 80 34 250 800
5 0.32 1 15 3.2 10 25 32 100 35 320 1000
6 0.4 1.25 16 4 12.5 26 40 125 36 400 1250
7 0.5 1.6 17 5 16 27 50 160 37 500 1600
8 0.64 2 18 6.4 20 28 64 200 38 640 2000
9 0.8 2.5 19 8 25 29 80 250 39 800 2500
