Виды кабелей и проводов и их назначение: описание и классификация + расшифровка маркировки

Чем отличается КАБЕЛЬ от ПРОВОДА

Зачастую люди используют слова «кабель» и «провод» как синонимы, не задумываясь над тем, что эти понятия совершенно не тождественны и их похожесть ограничивается внешним видом.

Большой толковый словарь современного русского языка Ушакова определяет провод как металлическую проволоку, которая служит для передачи электрической энергии. Кабель при этом назван электрическим проводом особого рода, который используется для подземных и подводных проводок.

Однако чтобы точно определить отличие кабеля от провода, стоит обратиться к технической литературе.

Согласно ГОСТу 15845-80, который был принят еще в СССР и до сих пор остается актуальным, особенностью кабеля является содержание в нем одной или нескольких изолированных жил (проводников). Они заключены в оболочку, поверх которой может иметься защитный покров, в том числе и бронированный. Эта оболочка может быть пластмассовой, резиновой, металлической или полиэтиленовой (СПЭ). Необходима она для того, чтобы защитить жилы от влаги, света, различных химических веществ и других внешних воздействий и механических повреждений. Это обуславливает возможность прокладки кабеля в земле и глубоко под водой.

Особенностью провода является то, что он может состоять из одной или нескольких скрученных не изолированных (голых) проволок или изолированных жил. Поверх них может быть только неметаллическая оболочка (сшитый полиэтилен, ПВХ изоляция и т.п.), оплетка или обмотка из волокнистых материалов или проволоки. Провод не предназначен для прокладки в земле и под водой.

Голые провода применяют в основном для прокладки воздушных линий электропередач. Изолированные провода бывают незащищенными (имеют только изоляцию) и защищенными от внешних воздействий с помощью оболочки поверх электрической изоляции.

Отличаются кабели и провода и по областям применения. Так, существуют кабели пониженной пожароопасности или вовсе пожаробезопасные, не распространяющие горение, с низким газо- и дымовыделением. Кабели используются для установки связи, как судовые, оптические, геофизические, коаксиальные, радиочастотные и другие.

Провода используются для воздушных ЛЭП, электрических установок и подвижного состава, а также бывают обмоточные, осветительные, установочные и другие. Выводы:

  1. Кабель всегда производится в оболочке, а провод бывает оголенным.
  2. Кабели настолько защищены, что пригодны для прокладки под землей и под водой, в то время, как провода не имеют серьезной защиты от повреждений и воздействия внешней среды.
  3. Кабели и провода имеют разное предназначение.

Сравнение характеристик

Чтобы понять, чем отличается шнур ШВВП от провода ПВС, давайте сравним технические характеристики.

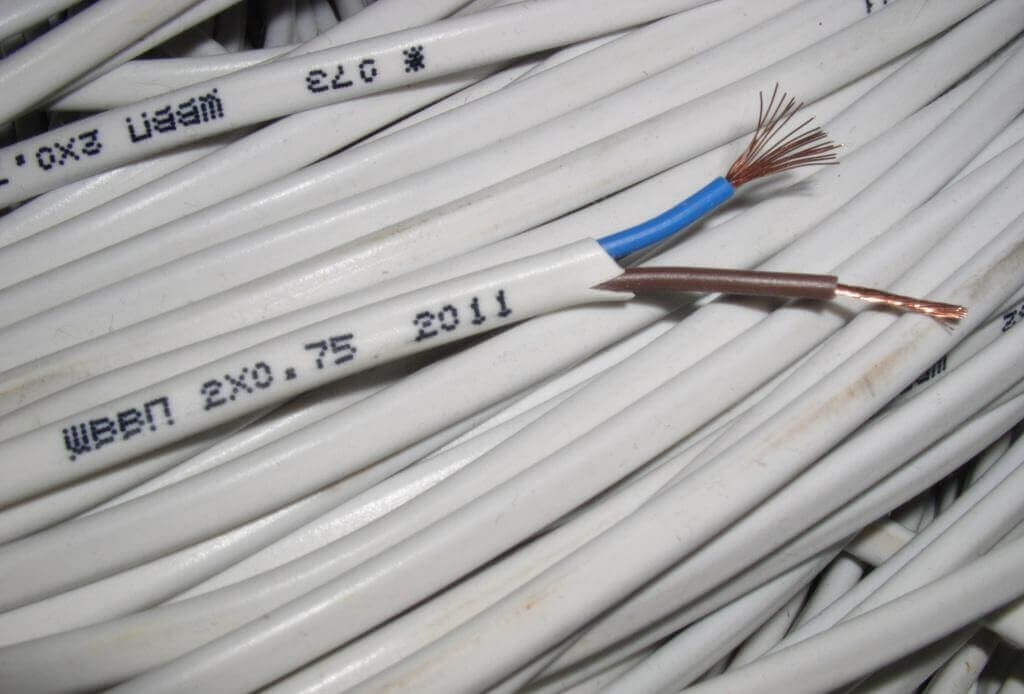

ШВВП

(Ш-шнур, В-оболочка ПВХ, В-внешняя ПВХ-оболочка, П-плоский)

ПВС

(П-провод, В-оболочка из ПВХ, С-соединительный)

Номинальное напряжение, Вольт переменного тока 50 Гц 400 660
Диапазон сечений, кв. мм от 0,35 до 4 от 0,75 до 16 (иногда встречаются 0,5 и 25 кв. мм)
Количество жил 2 или 3 от 2 до 5
Допустимые рабочие температуры, градусов Цельсия от -25 до +50 от -50 до +50
Срок службы, лет 6 6

Изоляция у обоих проводников из ПВХ-пластиката, как наружная оболочка, так и оболочки каждой из жил. И шнур, и провод используются для подключения подвижного оборудования. Но их конструкция отличается тем, что у ШВВП жилы уложены параллельно друг другу, а наружная оболочка выполнена тонким слоем изоляции. Из-за этого у шнура плоская форма, что и указано в маркировке.

Жилы провода ПВС уже скручены между собой по всей длине, наружная оболочка выполняется с полным заполнением между жильного пространства, что даёт толстый защитный слой. Однако витая укладка жил увеличивает расход проводников и других материалов на каждый метр кабеля, а толстая внешняя оболочка увеличивает расход ПВХ – всё это приводит к увеличению конечной стоимости продукта.

Внимание: стоимость ПВС больше чем у ШВВП примерно на 30%. Если внимательно изучить таблицу, можно заметить, что, диапазон сечений у рассматриваемого шнура сосредоточен в меньших величинах, чем у провода. Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности

Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС

Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности. Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС

Если внимательно изучить таблицу, можно заметить, что, диапазон сечений у рассматриваемого шнура сосредоточен в меньших величинах, чем у провода. Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности. Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС.

Разновидности

Провода и кабели отличаются большим разнообразием и адаптированы под различные отрасли промышленности. Кабель и провод классифицируется по своему назначению, а так же по материалу изоляции. При этом кабель и провод бывает:

силовым. В кабеле может применяться сшитый полиэтилен для изоляции. Другой разновидностью изоляции в силовом кабеле и проводе могут быть полимерные соединения без галогеносодержащих составляющих. Это делается для уменьшения выделения дыма и ядовитых газов при авариях с последующим значительным нагревом кабеля и провода, что повышает уровень безопасности в электроустановках.

Силовой провод используется для напряжений до 700 Вольт как в промышленных так и в гражданских объектах для монтажа электроустановок. Токопроводящие жилы могут быть как однопроволочными так и многопроволочными. Провод прокладывается в строительных объектах открытым – на стенах и скрытым – под штукатуркой способами. Пример такого провода показан на изображении ниже:

  • Термостойким и огнестойким. Для проводов и кабелей существует параметр, который называется «температурным индексом». Он указывает в градусах по Цельсию температурный режим пространства, в котором проложен провод или кабель при этом нормально работающий. Для термостойких проводов и кабелей этот индекс начинается со значения «+70». Он увеличивается по мере термостойкости изделия, достигая значения «+600».
  • Установочным. Этим проводом выполняются соединения электрооборудования в электрических сетях того или иного назначения, что иллюстрирует таблица, показанная далее:

  • Специального назначения. К этой группе относятся провода и кабели, применяемые на речных и морских судах, железнодорожных локомотивах и вагонах, автотранспортных средствах, авиации, шахтах, радиоустановках, лифтовом оборудовании, системах обогрева.
  • применяемым в нефтегазовой промышленности.

Кабель и провод бывает:

  • контрольным, для управления и связи;
  • для промышленного интерфейса.

изолированным самонесущим с одной или четырьмя токопроводящими жилами, применяемым для воздушных линий электропередачи 0,6 – 35 киловольт:

Такие линии электропередачи строятся в местах с особыми климатическими условиями и для экономии места, занимаемого линией электропередачи.

Не изолированным. Этот провод применяется для воздушных линий передачи электрической энергии:

Контактные и гибкие провода также относятся к группе неизолированных. Контактные применяются для создания воздушной электрической сети для железных дорог и городского электротранспорта. Гибкие – для специальных особо гибких соединений, например щёток электродвигателей.

  • Обмоточным. Эти провода бывают с разными видами изоляции – с эмалевой, бумажной, волокнистой, эмалево – волокнистой, плёночной и пластмассовой. Они применяются для изготовления обмоток электрических машин.
  • Выводным, соединительным и монтажным. Выводными проводами с изоляцией из кремний – органической резины или полиэтилена присоединяются к электросетям различные электродвигатели и иные устройства. Соединительные провода содержат либо медные, либо лужёные медные жилы в изоляции из ПВХ и предназначены для использования с различными бытовыми электроприборами. Монтажные провода используются для соединений внутри электронного и электрического оборудования.

Условия хранения

Хранить алюминиевые провода следует в бухтах. Допустимо складирование в сухих неотапливаемых помещениях. Бухта, на которую намотан проводник, представляет собой деревянный барабан. Для защиты кабеля он покрывается досками и тонколистовым железом. На барабане обязательно указывается тип провода, его первоначальная и текущая длина и срок хранения.

Располагать бухты следует в вертикальном положении, так, чтобы отдельные кабели не наползали друг на друга и не собирались в кучу. Это позволит исключить их деформацию под собственным весом.


Хранение провода АС на деревянных барабанах

При перевозке бухта надежно фиксируется стальными лентами, тросами или синтетическими ремнями. Это необходимо, чтобы исключить ее перекатывание с места на место.

В чем разница между кабелем и проводом?

Основное отличие кабеля от провода – это его назначение. Кабеля случат для передачи электрического тока на большие расстояния между домами, городами или прокладки внутри здания. Имеют для этого дополнительные защитные слои. Провод же как правило нужен для внутреннего монтажа внутри помещения или внутреннего монтажа в электрических шкафах.

Кабель

Для того, чтобы понять в чем разница между кабелем и проводом, их нужно подробно рассмотреть. Что такое кабель мы уже знаем. Для более детального изучения пора познакомиться с его классификацией и разновидностями. В первую очередь идет их разделение на группы применения:

  • силовые;
  • монтажные;
  • связи;
  • управления;
  • радиочастотные;
  • оптические.

Силовые предназначены для передачи электроэнергии. Прокладываются стационарно и используются при подключении подвижных электропотребителей.

Обязательными элементами, входящими в состав кабеля являются:

  1. токопроводящая жила;
  2. ее изоляция;
  3. оболочка.

Изготавливаются из меди и алюминия. Напряжение питания – до 750кВ. Имеют долгий срок эксплуатации (30 лет). Наилучшая изоляция – из сшитого полиэтилена.

Монтажные служат для межприборного монтажа электрических устройств. Напряжение питания – до 500 В. Основной материал токонесущих жил – медь. Обладают устойчивостью в работоспособности при повышенных температурах.

Кабели связи используются в сигнализации и проводной связи. Например, волновод гофрированный коконообразный используется в радиотехнических и радиолокационных системах. Широко используются для междугородной, межобластной и городской связи.

Кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 В.

По радиочастотным и оптическим носителям передаются энергия и сигналы на определенных радиочастотах или в оптическом диапазоне.

Кроме групп эти электрические проводники имеют еще ряд признаков, по которым их классифицируют. Сюда входят такие параметры, как изоляция, экранирование, количество токонесущих жил и их материал, из которого они изготовлены. Имеются еще ряд признаков подразделения кабелей. Классификация электротехнических изделий подробно расписана в стандарте ISO 11801 2002.

Провод

Из ГОСТа 15845-80 следует, что провод – это кабельное соединение, содержащее одну или несколько проволок, или изолированных жил, поверх которых имеется легкая неметаллическая оболочка. Этот же ГОСТ указывает на то, что провод в земле не прокладывается, чем отличается от кабеля.

Провода представлены широкой линейкой классификации:

  • по проводимости;
  • сечению (диаметру);
  • материалу;
  • типу изоляции.

Имеется еще ряд признаков, по которым классифицируются эти электротехнические изделия.

Типы проводов в основном предопределяют их область использования. Они могут отличаться друг от друга по многим параметрам. Существуют обмоточные, монтажные, автомобильные, соединительные, изолированные и другие. Они бывают не изолированными, например, в воздушных линиях электропередач (ЛЭП). Более подробную информацию об этом легко можно найти на сайтах интернета и в многочисленных видео.

Провод и кабель по внешнему виду имеют некоторое сходство. Но различия между ними есть, и они хорошо видны специалисту.

Шнур

Шнур – один из видов проводов спецназначения. У этого проводника нет серьезной защитной оболочки, а максимальная токопроводность не превышает 660 В. Главное назначение такого соединительного элемента – обеспечение связи портативных устройств с электросетью. У такого соединительного компонента относительно небольшая длина, а также увеличенная гибкость. То есть шнур – это питающий провод, который подсоединен к электроприбору и обеспечивает его запитку от сети. В зависимости от мощности прибора, к которому подсоединен шнур, у него изоляция может быть толще или тоньше, но гибкость при этом все равно повышена.

Разница в понятиях шнуров, кабелей, проводов значительна. Они отличаются строением, а также назначением, их используют в разных условиях. Эти 3 разновидности соединительных проводников не могут заменить друг друга. Провода используют для ЛЭП, передачи электричества. Кабели применяют не только для транспортировки электроэнергии, но также для передачи видео- и звуковых сигналов. А шнур – это тоже провод, но у него есть четко определенное назначение – соединение разных портативных устройств с электросетью.

Отличие кабеля от провода

Какое же у этих изделий сходство или различие? Визуально они очень похожи, но по документации эти изделия проходят под разными наименованиями – «провод» и «кабель». А если заглянуть в строительную смету, то там четко видно, что провод стоит дешевле, чем кабель.

В различной спецлитературе, учебниках и справочниках даются определения этим понятиям, но они довольно пространные. Зато в ТУ и ГОСТ есть характеристика изделий, относящихся к «проводу» или к «кабелю».

В ТУ зачастую можно найти лишь небольшие детали, по которым необходимо различать кабель и провод. Например, форма (плоская или круглая), толщина оболочки, изоляция, количество жил.

Если говорить о форме, то она не несет специфической нагрузке. От формы изделия зависит разве что удобство использования в конкретной ситуации. Определяющим фактом в делении на провод или кабель является спецификация. В ней указано конкретно, какое это изделие.

Слова « кабель» и «провод» часто используются в описаниях электропроводки и электрических сетей, когда имеется в виду проводник электрического тока. Может показаться, что эти два изделия – одно и тоже. Но между ними есть разница, которая будет описана ниже.

Что представляет собой провод? В электротехнике так называют многожильный или одножильный проводник, который имеет легкую трубчатую изоляцию, либо вовсе ее не имеет.

Кабель представляет собой систему изолированных проводников, которые для удобства монтажа и эксплуатации, а также для защиты от влияния окружающей среды и механических повреждений объединены в единую конструкцию. Для повышения безопасности использования электрических проводов, для облегчения их совместной прокладки, для обеспечения защиты при эксплуатации в сложных условиях электрические провода собирают вместе. На них «одевается» дополнительный слой изоляции. Кабель защищают броневым кожухом при необходимости.

Итак, провод – это одни проводник, а кабель – это две или более изолированные жилы, объединенные вместе. Помимо изоляции жил кабель имеет изоляционную оболочку. Если на двух или более проводниках нет никакой изоляции, то перед вами просто проводник, по классификации – это «провод», а не «кабель».

Все провода и кабели можно разделить на несколько категорий в зависимости от характеристик изделия, особенностей конструкции и материалов, используемых при изготовлении.

Провода делятся на две группы:

  1. — многожильный провод, например, ПВ-3 – гибкий провод из меди;
  2. — из сплошной проволоки (монолит), например, ПВ-1 – однопроволочный провод из меди.

От коэффициента гибкости и уровня сопротивления зависят требования к эксплуатации и применение провода. Одножильные твердые провода могут быть как без оболочки, «голыми», так и в оболочке. Благодаря своей конструкции такой тип провода предполагает уменьшение сопротивления. Если за цель ставится увеличение производительности на высоких частотах, то обычно прибегают к использованию подобных твердых проводников.

Первый тип провода представляет собой множество токопроводящих жил. Этот провод состоит из нескольких нитей медной проволоки, которые сплетены в единое целое. При внешних механических воздействиях, а также при частых перегибах такое строение провода помогает увеличить срок эксплуатации изделия и достичь существенной гибкости.

Главные отличия

Провод — многожильный или одножильный проводник в трубчатой изоляции или без изоляции. Это просто отрезок меди или алюминия, который может иметь защиту от внешних влияний.

Одножильный и многожильный провода

Кабель — система изолированных проводников, которые объединены одной оболочкой. То есть главное, чем отличается провод от кабеля — изоляция, защита от внешних влияний. По сути, вся кабельная продукция — это провода в оболочке, скрученные вместе и защищенные несколькими слоями разных материалов.

Кабель

Отличия между изделиями описаны в таблице ниже.

Когда отличие кабеля от провода очевидно, возникает проблема подбора продукции. И те и другие изделия классифицируются по разным признакам. Их стоит подбирать, исходя из ситуации, места использования. Чем выше характеристики продукции, тем дороже она стоит. Покупка просто самого дорогого изделия — напрасная трата денег, ведь не всегда его возможности будут использоваться полностью. Иногда использование отдельных видов продукции запрещено. Например, бронированные кабели имеют низкую прочность на растяжение, поэтому не применяются в воздушных линиях электропередачи.Типы изделий

Классификация проводов

Важно знать об отличии проводов разного типа между собой. Это поможет правильно выбрать изделия, необходимые для ремонта электроники, бытовой техники. Классификация изделий проводится по количеству жил:

Классификация изделий проводится по количеству жил:

  • Монолитные провода. Имеют только одну, целую жилу. Подобная продукция при прочих равных условиях имеет меньшее сопротивление. Поэтому при передаче информации создается меньше помех. Одножильные провода используют, когда нужно снизить количество шумов при высоких частотах. Недостаток — в низкой прочности на изгиб. Такие изделия не стоит много раз перегибать.
  • Многожильные — состоят из тонких проволок, перекрученных между собой. Благодаря этому повышается механическая прочность изделий. Если они переламываются, то не полностью — обрывается только несколько жилок, что незначительно влияет на характеристики.

Классификация кабельных изделий

Важная характеристика кабеля — тип его изоляции. Она описывается в маркировке продукции. Существует несколько видов оболочек:

  • Защищающая от механических повреждений — броня. Её делают из стальных лент или алюминиевой проволоки. Броня может быть намотана одним или несколькими слоями.
  • Изолирующая — защищает от проникновения влаги, пыли. Создается из полимеров или эластомеров. Может обладать дополнительными свойствами: масло-, бензостойкостью, негорючестью, устойчивостью к химическим веществам.
  • Защищающая от электромагнитных помех, паразитных токов — экранировка. Создается в виде алюминиевого покрытия, сетчатой оплетки или комбинации этих материалов. Для повышения прочности на растяжение фольгу могут наматывать не сплошным слоем, а спиралью. Сетка дополнительно повышает механическую прочность изделия.

При прочих равных условиях чем больше оболочек в продукции, тем она дороже стоит, больше весит и дольше служит. Кабель в двойной внешней изоляции можно использовать на протяжении минимум 30 лет, в одинарной — 15 лет. Поэтому, чтобы оптимизировать финансовые и трудовые затраты, для каждой конкретной цели подбирают подходящие варианты.

При выборе важно помнить следующее:

  • В помещениях с повышенной температурой воздуха, например в саунах и банях, применяют специальные изделия в термостойкой оболочке.
  • Термостойкость и негорючесть — разные показатели. Поэтому продукция, в маркировке которой есть буквосочетание «нг» не обязательно подойдет для помещений с экстремальными температурами.
  • Маркировка Е120, Е30 и пр. означает, что кабель способен передавать электричество даже если на него воздействует огонь. Цифра обозначения означает количество минут, которые способно функционировать изделие. Такую продукцию применяют в системах безопасности.
  • Для прокладки в грунте нужен кабель с полиэтиленовой оболочкой — материал хорошо сопротивляется разложению, в чем заключается его отличие от ПВХ.
  • Кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте.

Создание сметы для работ по прокладке кабелей — задача профессионалов. Нужно оценить много факторов перед тем, как подобрать подходящий по характеристикам провод. Неправильный выбор как минимум приведет к быстрому выходу из строя всей проводки.

Компьютерные кабели

По аналогии с телефонами здесь используются два основных вида проводов – для соединения конечных абонентов с распределительным устройством и подключения последнего со всемирной паутиной.

Оптоволокно, применяющееся для передачи данных на большие расстояния, не является электрическим кабелем, так как по нему идет не электрический ток, а световые импульсы, которые еще надо преобразовать в электрические. Для подключения таких проводов нужно специальное оборудование и персонал высокой квалификации, поэтому в быту они практически не используются.

Витая пара. Провод, хорошо знакомый пользователям сети интернет – именно такой кабель приходит к компьютеру и подключается к его сетевой карте. Конструктивно представляет собой восемь токоведущих жил, попарно скрученных между собой. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и в зависимости от классификации провода все вместе они могут покрываться дополнительными защитными и экранирующими слоями:

  • UTP – все провода попарно скручены между собой, а сверху закрыты только внешней оболочкой;
  • FTP – под внешней оболочкой есть экран из слоя фольги;
  • STP – кабель с двойным экранированием. Отдельный экран есть на каждой витой паре и все вместе окружено оплеткой из медной проволоки;
  • S/FTP – тоже двойное экранирование, только здесь применяется экран из фольги.

Каких видов бывают провода и кабели

Покупка необходимого провода должна основываться на мощности приборов, которые будут к нему подключаться. Ниже рассмотрены различные виды проводов, чаще всего используемые для бытового применения.


Виды изделий

Плоские

Это защищенный шнур с однопроволочными жилами из меди. Сечение жил от 1,5 до 6 мм², расположенных в одной плоскости. Наружная и внутренняя изоляции выполнены из ПВХ. Плоский кабель подходит для использования при температурах −15-50 °С, во время монтажа можно изгибать по окружности с радиусом не менее 10 диаметров (так как он плоский, то измеряется ширина — большая сторона). Предназначен для передачи тока напряжением до 250 В частотой 50 Гц.

Вам это будет интересно Описание кабеля ВВГнг-LS

Обратите внимание! Используется преимущественно для подключения освещения или розеток

С перемычками

Данное изделие легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция — ПВХ. Количество самих жил 2-3, они однопроволочные с сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 В и частотой до 400 Гц.

Изоляция не горит, устойчива к кислотам и щелочам. После монтажа провод может использоваться при температурах −50-70 °С и в условиях 100 % влажности (характеристика для 35 °С). Во время монтажа можно изгибать до радиуса 10 диаметров.

Одножильные

Отдельный алюминиевый одножильный провод. Жила с сечением 2,5-16 мм² однопроволочная, а 25-95 мм² — многопроволочная. Материал изоляции ПВХ устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100 % (тесты при 35 °С) и температурном режиме −50-70 °С. При монтаже стоит соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

Кроме стандартных силовых кабелей, предназначенных для передачи электрического тока, существует ряд дополнительных модификаций, использующиеся в других целях или имеющие отдельные функции.

Силовые

Основное назначение силовых кабелей — прокладка внутренней или наружной электропроводки для запитывания приборов освещения и розеток. Один из самых популярных и надежных силовых изделий отечественного производства. Применяется для передачи электрического тока напряжением до 1000 В и частотой 50 Гц. Исходя из модификации используются одно- и многопроволочные жилы с сечением 1,5-240 мм².

Обратите внимание! Внешняя и внутренняя изоляции из ПВХ защищают жилы от высокой влажности до 98 % при температуре 40 °С

В чём разница между кабелем и проводом

Имея начальные, но основные, знания по электричеству и электротехнике будет понятно в чём разница между любым кабелем и проводом. Для этого стоит разобраться в изоляции, маркировке и сроке службы.

Изоляция

ГОСТ 15845-80 говорит о том, что жила провода, несущего ток, отдельного покрытия изоляцией не имеет. А о кабеле в том же ГОСТе написано, что токонесущая жила должна иметь покрытие изоляцией.

На основании этого одним из основных отличий является наличие изоляции на каждом проводнике тока и общего покрытия изоляции. Если же на каждом проводнике имеется изоляция — значит это кабель, если изоляции нет или же несколько проводников без изоляции находятся в общей изоляционной оболочке, то это провод.

Изоляцию производят следующих видов:

  • Резиновая. К плюсам можно отнести использование в любых труднодоступных местах за счет хорошей гибкости. А к минусам: потерю свойств через продолжительное время.
  • Бумажная изоляция. Имеет низкую способность пропускать ток. Из-за этого провода в бумажной оплетке используют редко и лишь в сухих проветриваемых помещениях.
  • Фторопластовая. Именно эта изоляция получила широкое признание. Мастера называют ее одной из самых крепких и надежных. Повредить ее достаточно сложно, так как она запекается в несколько слоев при высоких температурах.

Маркировка

Разница провода от кабеля в маркировке в буквах и цифрах. На изоляционном покрытии кабеля надпись АВВГнг 3*2,5, который состоит из трёх алюминиевых жил, сечение каждой 2,5 мм и находится в поливинилхлоридной изоляции (ПВХ). Все жилы покрыты общим изолирующим покрытием, которое также изготовлено из ПВХ. Буквы «нг» обозначают, что кабель не поддерживает горение. Разное количество букв в маркировке говорит о различных параметрах изделия. Наличие в маркировке буквы Б говорит о том, что кабель бронированный, Ш – защита в виде шланга, Р – защита в виде резины, Э – наличие экрана. Если уметь читать буквы в маркировке можно узнать вид изделия, его область применения. Электропровода также имеют свою маркировку. Сильного отличия между маркировкой кабеля и провода нет, так как все стандарты в электрике соответствуют ГОСТу и на все изделия одинаковые. Для новичка в этом деле разницы особой не будет, отличия несущественные.

Срок службы

Срок службы кабеля более долгий по сравнению с проводом. Причиной этому является, в первую очередь, наличие не менее двойной изоляции. Кроме этого, еще и за счёт бронированного покрытия, которое есть на некоторых разновидностях кабеля, также увеличивается срок использования. В среднем продолжительность использования кабеля составляет около 30 лет, срок службы провода в два раза меньше.

Заказывая укладку новой проводки, каждый хозяин жилища хочет, чтобы она прослужила как можно дольше. Так, еще в начале ремонта или строительства он старается узнать сколько прослужит тот или иной провод. Информацию он получает противоречивую: люди, конструирующие, производящие и монтирующие называют разные цифры. Как определиться?

Существуют: номинальный, гарантийный и реальный (фактический) срок службы.

Под номинальным понимают теоретически обозначенный период времени, когда при соблюдении всех условий эксплуатации провод или кабель будет исправно выполнять свои функции.

Гарантийный срок от производителя обычно выдается на меньшее время, по сравнению с номинальным. Причем, если кабель выйдет из строя, то производитель согласен обменять его бесплатно лишь при соблюдении множества условий.

А вот, фактический срок службы изделия – это самый реальный показатель. О нем можно подробнее узнать у электромастеров, каждый день имеющих с ним дело. Они расскажут правила эксплуатации, а также как правильно монтировать, рассчитать мощность и какие автоматы на щиток поставить.

Особенности подключения электрического оборудования

Практически в каждой квартире возникает необходимость подключить к силовой розетке бытовую технику большой мощности, например, электроплита.

Для подключения электроплиты к силовой розетке требуются гибкие многопроволочные провода. Подойдут марки NYM, КГ сечением 3х6 мм2.

Для прокладки электропроводки к силовой розетке для варочной панели нужно использовать кабель ВВГнг — LS 3х6 мм2Так, чтобы установить варочную панель, необходимо подобрать провод, в сертификате которого есть пункт о том, что провод применим для данного оборудования.

Какие провода не подойдут?

Есть такие виды проводов, которые ни в коем случае нельзя применять для устройства электрической проводки. Какие виды изделий к ним относятся?

Провод ПВС

Медный многопроволочный провод с изоляцией из поливинилхлорида и общей оболочкой. Имеет от 2 до 5 проводников и площадь сечения 0,75-10 мм2.

Рассчитан на номинальное напряжение величиной 0,38 кВт, может использоваться для присоединения бытовой электротехники к электрической сети или для изготовления удлинительных шнуров.

Для устройства стационарной проводки не подходит, потому что:

  1. Провод многопроволочный и для соединения концов потребуется пайка и лужение, а это лишнее время и требуется опыт.
  2. Из-за проволочных жил быстрее нагревается, изоляционная оболочка изнашивается быстрее и может произойти короткое замыкание.
  3. Провод ПВС запрещено прокладывать пучком. Так как линии проводки должны располагаться на определенном друг от друга расстоянии, то потребуется выполнять в стене штробы.

Провода ПВВП, ШВВП

Имеют одно- или многопроволочные медные жилы и применяются только для подключения электрооборудования и бытовой техники.

Также срок службы этих проводов небольшой, а многожильную конструкцию нужно паять при монтаже и обрабатывать концы.

Для устройства слаботочного освещения до 0,024 кВ используют плоский шнур ПУНП, но для монтажа электрических сетей он не пригоден.

Стоит отметить провод ПУНП, он запрещен для прокладки проводки в жилых помещениях с 2007 года. Этот провод с низкой изоляцией и небольшой мощностью, поэтому он не может выдержать нагрузку от современных электроприборов.
