Самодельная катушка для удлинителя. самодельный дворовый удлинитель из катушки от сварочной проволоки

Тип кабеля

Тип провода подбирается в зависимости от тех условий, в которых будет работать удлинитель. Среди наиболее распространённых вариантов:

ПВС – провод имеет оболочку из пластифицированного ПВХ, жилы из меди, круглое сечение, стоит недорого, что сказывается на итоговой цене удлинителя. Материал боится отрицательных температур, на морозе дубеет, а также подвержен истиранию. Для бытовых условий, когда удлинитель особо не дергают и не замораживают, такой тип кабеля подходит отлично. Еще один минус – достаточная массивность, но она становится критичной при сечении жилы более 2,5 мм2;
ШВВП используется гораздо реже, отличается плоским срезом. За счет менее толстой изоляции кабель занимает меньше места. Для бытовых условий подходит, а вот при больших нагрузках, например, на стройке, может не выдержать и прийти в негодность;
КГ (кабель гибкий) подходит для тяжелых условий. Изоляция жил и оболочка кабеля выполняется из каучука. Такой кабель выдерживает мороз и жару, устойчив к механическим нагрузкам, потому для тяжелых строительных условий это лучший вариант. Тем не менее, такой провод нельзя долго оставлять под прямыми солнечными лучами.

Катушка для кабеля своими руками

Электрическая переноска в домашнем хозяйстве является неотъемлемой частью. Проблем не возникает когда переноска длиной всего пару метров, но вот когда длина переноски достигает 15-50 метров, становится весьма неудобным постоянно разматывать и сматывать ее.

Решение данной проблемы существует довольно давно, в продаже имеются электрические удлинители на катушке. Но вся проблема заключается в том, что цена таких катушек за облачна, а качество порой оставляет желать лучшего.

С другой стороны катушку для провода можно легко изготовить своими руками, что будет на порядок дешевле.

Причем вы сможете использовать провод, такой длины и такого сечения какой необходим для ваших целей.

Для изготовления удлинителя на катушке нам понадобится: электрическая вилка, провод, розетка, ну и, разумеется, сама катушка. Но где, же взять катушку? Для этих целей подойдут катушки от телевизионного кабеля, цепей, тросов и т.д. Можно пройтись по строительным рынкам или мелким магазинам, где торгуют данными материалами, и приобрести пустую катушку.

Но если у вас нет времени или желания ходить по магазинам и выпрашивать катушку, то ее легко можно сделать самостоятельно. А всего-то нам понадобится: — кусок фанеры или OSB 60х30см толщиной 8-10мм, — 9см пластиковой канализационной трубы диаметром 110мм — 3 болта М6 или М8 длиной 120мм с гайками.

Самое главное это изготовить боковины (щечки для катушки). Я привык делать все ровно, поэтому предложу свой вариант.

В ненужном куске фанеры делаем отверстие для пилки электролобзика, и крепим подошву электролобзика шурупами к фанере.

После чего переворачиваем электролобзик и прикручиваем фанеру, к какой ни будь выступающей поверхности (стол, стул, пень и т.д.)

На отрезке заготовки (фанеры или OSB) отмечаем центр (в моем случае радиус составил 15см) и сверлим отверстие для шурупа, после чего приставляем заготовку вплотную к пилке, и крепим фанеру шурупом, только сильно не затягиваем, нам нужно, чтобы заготовка вращалась вокруг своей оси.

Включаем электролобзик (зажимаем кнопку фиксатора), и начинаем проворачивать заготовку (фанеру) вокруг оси. Таким образом, мы получим идеально круглые боковины для нашей будущей катушки.

В боковинах сверлим отверстия под стягивающие болты, и по центру сверлим отверстие для оси. Поскольку с течением времени центральное отверстие может разбиться, я решил использовать втулку из пластиковой 1/2″ трубы. Втулка, с обратной стороны должна выступать на 15-20мм, чтобы болты не цеплялись за каркас.

Каркас был согнут из 10мм прутка, и состоит из двух частей, рукоятки и опоры. В принципе если не нужна опора, то можно изготовить только рукоятку (согнуть пруток в виде буквы П), этого достаточно будет чтобы разматывать и сматывать катушку.

После примерки, рукоятку привариваем к опоре. На рукоятке нарезаем резьбу М10, для гайки, которая будет фиксировать катушку. Источник

:https://www.sense-life.com/hands/katushka_dlya_provoda.php

Каркас и катушку желательно покрасить, чтобы фанера не расслоилась и дольше прослужила, после чего производим сборку.

Осталось только намотать провод, и установить вилку с розеткой. Что касается провода, то я использую ПВС 2х1,5мм, на рынке выбираю тот, что мягче. Подобного образца катушка, с проводом ПВС у меня прослужила 7 лет без каких либо нареканий

Let’s block ads! (Why?)

Ключевые этапы изготовления и сборки катушки для удлинителя

1. Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

2. Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм

Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П

Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Важно: Трубу 20х40 мм необходимо приварить максимально ровно, чтобы в дальнейшем не возникало трудностей с вращением барабана. Для этого рекомендуется использовать угольник или строительный уровень

3. Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.

4. Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

5. Установка розеток на катушку. Прежде, чем прочитать как сделать катушку для удлинителя своими руками необходимо приобрести все составные элементы для сборки изделия. Для нормальной работы устройства следует приобрести панельные розетки. Данная разновидность розеток является достаточно удобной и наиболее подходящей для установки. Варианты монтажа представлены на фото ниже. Для надежности розетки можно закрепить на саморезы со шляпкой. Крепеж розеток подбирается индивидуально с учетом ширины пластикового барабана.

6. Установка барабана на ось. После монтажа розеток и ручки катушку необходимо закрепить на оси. Для этого барабан со втулкой одевается на трубу 20 мм. Наружная часть оси фиксируется болтом или гайкой в зависимости от типа выбранной конструкции. Затягивание фиксирующего механизма следует производить с учетом свободного вращения барабана. После затяжки катушка не должна заклинивать.

7. Наматывание электрического кабеля на катушку. Для целевого применения изделия потребуется намотать кабель. Подойдет практически любой провод с сечением жилы 1,5-2,5 мм2. Наматывание необходимо осуществлять с учетом механизма фиксации кабеля. На конце провода должна присутствовать вилка для включения, а установленные розетки необходимо подключить последовательно. Количество розеток зависит от габаритных размеров барабана.

Важно: В целях безопасности все контакты следует изолировать. Не у всех есть возможность приобрести приспособление для сматывания кабеля, либо не устраивают параметры изделия, поскольку на покупную катушку не поместится удлинитель большой длины

Поэтому приходится изготавливать устройство из подручных материалов. Катушку для удлинителя своими руками делают за несколько часов

Не у всех есть возможность приобрести приспособление для сматывания кабеля, либо не устраивают параметры изделия, поскольку на покупную катушку не поместится удлинитель большой длины. Поэтому приходится изготавливать устройство из подручных материалов. Катушку для удлинителя своими руками делают за несколько часов.

Транспортные материалы своими руками

Чтобы сделать удлинитель своими руками, вам понадобятся:

Блочная розетка.
Кабель;
Вилка;

Но только неискушенному глазу этот набор кажется тривиальным. Дело в том, что в зависимости от параметров кабеля:

Длина.
Материал проволоки;
Тип утеплителя;
Площади поперечного сечения проводника;

Это будет зависеть от общей мощности электроприборов, которую можно обеспечить через самодельный удлинитель.

Соотношение максимальная мощность / длина кабеля

Градацию удлинителей правильнее строить в зависимости от подключенной мощности и длины кабеля. Например, при использовании внутри квартиры максимальная нагрузка редко может превышать 3 кВт:

Ноутбук + роутер + 3 Led лампы – 100 Вт.
Телевизор – 100 Вт;
Утюг – 1000 Вт;
СВЧ – 1,8 кВт;

Для дачи или гаража лучше сделать носитель, рассчитанный на большую мощность, ну не менее 6 кВт. Но именно здесь имеет значение фактор длины кабеля. Зависимость видна в таблице.

Для квартиры носитель длиной 10 метров покрывает потребности 99,9% времени. Для дачи, гаража и других хозяйственных нужд лучше сделать удлинитель на катушке своими руками, с тросом длиной 40-50 метров. Это априори решит практически все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную общую изоляцию жил, что позволяет прокладывать его в земле или временно размещать на земле, на открытом воздухе. Поэтому для внутреннего использования можно использовать провод, а для универсальной транспортировки – трос.

Главное требование к удлинителю – гибкость. Поэтому при выборе материалов все типы кабелей с алюминиевой жилой, а также одножильные медные жилы исключаются из числа претендентов.

Шнур питания для удлинителя должен иметь маркировку PVA или PBPPG. Их отличие в том, что PBPPG плоский, а PVA круглый.

В кабеле должно быть три! Заземление – одна из таких особенностей удлинительного кабеля, которую лучше иметь и не использовать, чем жаловаться на его отсутствие после трагической аварии.

Вилка

Как показывает практика, удлинитель лучше делать с прямой вилкой.

Проволока подходит по оси, не перегибаясь. В некоторых случаях эта особенность является решающей при подключении в местах с плохим доступом. Проушина на вилке облегчит отсоединение и ее можно использовать для подвешивания.

Большинство вилок заземлены. Класс защиты не ниже IP44.

Что гарантирует класс защиты IP44

При правильном подключении к вилке и розетке класс защиты IP44 позволяет оставлять их во влажной среде, они не боятся брызг. Если контактный блок подвешен к земле, переноску для домашних животных можно оставить под дождем.

Тапочки

Есть две категории товаров, которые очень похожи по внешнему виду

Блок (планка) розеток.
Розетки антенные;

Такие устройства легко отличить, если смотреть сзади.

Обратите внимание, что на задней стороне блока розеток нет специальных отверстий или пазов для крепления. Для удлинителя нужно выбирать именно розеточную колодку

Может быть с переключателем

или без

Принципиальной разницы нет. Но не забывайте, что заземление обязательно.

Как выбрать класс защиты переносного розеточного блока, важно, если приставка будет использоваться вне квартиры, например: за городом, в гараже или даже на улице. Для универсальной портативности на этикетке должен быть указан IP44

Соотношение ток / мощность

На бытовых приборах обычно указывается потребление энергии. Но на аксессуарах для проводки допустимая нагрузка указана в Амперах (А). Для сравнения этих значений существует формула I = P / U, где:

U – напряжение в вольтах.
I – сила тока в амперах;
P – мощность в ваттах;

Поскольку напряжение будет 220 В, нам придется оперировать двумя переменными: мощностью и током. Например, носитель нужен для подключения устройств суммарной мощностью 3 кВт. Следовательно, допустимая сила тока вилки и розетки должна быть: 3000/220 = 13,63 А.

Чтобы правильно выбрать электромонтажное изделие, необходимо расчетные показатели силы тока округлить, с увеличением. То есть на вилке и колодке розеток должна быть надпись 15 А.

Правила использования удлинителя

Чтобы работа с этими устройствами была безопасной, надо соблюдать правила по их использованию:

Не забывайте, что электрический удлинитель-тройник может применяться только как временное приспособление.
После окончания работ надо обязательно отключать его от питания.
Не следует прокладывать кабель удлинителя через пороги во избежание нарушения его целостности.
Не изменяйте самостоятельно конструкцию электроудлинителя, поскольку это может привести к повреждению изоляции, что чревато возгоранием и получением электроожогов.
Запрещается превышать суммарную электрическую мощность включенных в удлинитель приборов.

Собираем удлинитель

Последовательность действий довольно простая, но следует учитывать некоторые нюансы:

Зачищаем оба конца кабеля. Сначала снимаем общую изоляцию таким образом, чтобы она входила внутрь вилки или колодки розеток. Изоляцию с проводов снимают на расстоянии 1-1.5 см от края. Делайте это аккуратно, чтобы не разрезать тонкие провода в каждой жиле.
Разбираем вилку и фиксируем три провода, как схематично показано на изображении.
Если нанести несколько капель силиконового герметика на гнездо через которое проходит кабель для удлинителя вилки, то своими руками можно обеспечить класс защиты IP44. Для гарантированной герметизации, добавьте несколько капель полимерной композиции на:
- кабель, снаружи вилки;
- гнездо шурупа;
- посадочное место выдвижного модуля.
До полной полимеризации силикона (≈24 часа), постарайтесь не эксплуатировать переноску.
Разбираем мобильный блок розеток и подключаем провода с обязательным выделением полосатого, жёлто-зелёного провода под заземление.Для полноценной герметизации используйте силиконовый герметик перед сборкой колодки.

По описанной схеме, собирают переноску не более 15-20 метров длиной рассчитанные на небольшую нагрузку до 3 кВт. Для более мощных удлинителей нужен толстый и тяжёлый кабель, который лучше наматывать.

Монтаж переноски с нуля

От одного края кабеля отрезают защитную оболочку на несколько сантиметров. Аккуратно снимают жилы с медных проводков, чтобы они оголились. Разбирают переноску, в специальный паз укладывают провод, а проводки пропускают через зажимы, предварительно открутив мелкие болтики. Крепления зажимают обратно с проводками, накладывают верхнюю крышку и снизу стягивают коробку болтиками или шурупами.

С вилкой все аналогично. Также с кабеля снимают защитное покрытие на 2-3 см. С проводков снимают жилы. Разбирают вилку и откручивают болтики на креплениях. В эти места пропускают проводки, фиксаторы обратно закручивают. Кабель устанавливают в паз. Сверху прикладывают крышку и стягивают ее болтом.

Когда, каждодневное сматывание кабеля себе на локоть, а затем его распутывание достает, то приходится в срочно порядке мастерить устройство типа этого.

Мой вариант самодельного садово-дворового удлинителя из того, что было на тот момент под рукой.

А было вот что: Кусок ЛДСП, обрезок ПВХ трубы D-40 мм, кусок ламината, ПВХ панель, шпилька резьбовая или большой шуруп, небольшая цилиндрическая ручка от старой тумбочки и самая главная деталь — пустая катушка от сварочной проволоки.

Инструменты: Дрель электрическая, сверла, сверло- коронка наборная, пила, струбцина, отвертка, нож, ключ, эл. кабель ~30 м, вилка, розетка.

Изготовление: Отпиливаем ЛДСП размером 300*300 мм, сверлим по центру отверстие для вкручивания шпильки (шурупа), в зависимости от того что у Вас нашлось.

Берем ПВХ трубу и отрезаем от неё кусок равный ширине катушки + 10 мм, запас под шайбу, это будет втулка на которой вращается катушка с проводом. Теперь подберем сверла-коронки, нам нужно три разных размера, одно №1 равное или немного меньше внутреннему диаметру трубы, второе №2 равное наружному диаметру и третье №3 больше второго на 10 мм и больше. Первым сверлом изготавливаем из куска ЛДСП или ламината несколько центрирующих шайб для трубы, надеваем их на шпильку и следом надеваем трубу втулку. Сверлом №3 сверлим ПВХ панель (ламинат), полученный кружок сверлим сверлом №2 , получается кольцо, оно должно надеться на трубу, следом надеваем катушку. Удобно сверлить на деревянной подкладке со струбциной, тогда вероятность поломки ПВХ уменьшается. Сверлом №3 делаем последнюю финишную шайбу, надеваем на шпильку и закручиваем гайку с контргайкой или на клей, затягивать не надо, катушка должна легко вращаться но не болтаться. Устанавливаем ручку для сматывания провода. Для провода делаем отверстие в катушке, немного больше чем диаметр нашего провода. Просовываем изнутри провод и присоединяем вилку, с другой стороны одну или несколько розеток.

Для изготовления нам потребуются:

стальной квадрат 10 мм — длинной 1 м.
шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
ручка, к примеру от УШМ.
муфта 100 мм и две заглушки к ней
два круга из фанеры диаметром 230 мм
шпилька 8 мм — длина 1 м и 6 гаек и шайб
три розетки и одна вилка
провод

Удлинитель своими руками

Зачастую при выборе удлинителя возникает вопрос: какой лучше, а выдержит ли большую нагрузку, ну вроде бы хорошего качества, но короткий шнур. Для того чтобы удлинитель был вам по душе, по качеству, количество мест в блоке розеток и длиной вас устраивал, предпочтительно сделать его самому. Это не сложно.

Прежде чем самому начать делать удлинитель, нужно приобрести кабель, штепсельную вилку электрическую и блок розеток. Что касается выбора кабеля: необходимо учесть длину и нагрузку для него.

Читайте здесь! Блок питания своими руками: пошаговая инструкция как делается самодельная, регулируемая, универсальная и импульсная модель

Обратимся к инструкции как сделать удлинитель самому.

Необходимо снять верхний слой изоляции кабеля 5-7 сантиметров, далее зачистить провода на 1-1,5 сантиметров.
Затем разбираем штепсельную вилку выкручивая винт, ослабим винтом фиксирующий хомут в вилке.
Подсоединяем провода к контактам вилки и зажимаем их винтами, хомутом фиксируем кабель и собираем вилку.
Разберем блок розеточный и соединим провода к контактным пластинам, так же как на вилке. Затем собираем блок.

Совсем не сложно сделать самому удлинитель, он обойдется вам в разы дешевле чем купить в магазине.

Как собрать удлинитель на катушке

Полупрофессиональный удлинитель должен обеспечить передач тока силой 32 А на 50 м. Например запитать баню на даче. Суммарная мощность приборов составит 7 кВт! В этом случае потребуется трёхжильный многопроволочный кабель 3×10 мм. 50 метров такого кабеля весит около 20 кг.

Только используя катушку, будет понятно как сделать электрическую переноску, массой более 20 кг.

Где взять катушку

Есть два варианта:

Сделать/заказать сварную раму, выпилить из толстой фанеры два круга, купить шпилек, болтов и гаек, собрать вот такую конструкцию.
Себестоимость изделия составит 1.5-2 тысячи рублей.
Купить катушку без кабеля ценой 300-500 рублей.

Но дополнительно потребуется комплект электроустановочных изделий с защитой IP44, рассчитанные на 32 А.

Ключевые этапы изготовления и сборки катушки для удлинителя

Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.
Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм. Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П. Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.
Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

Как собрать удлинитель на катушке

Только используя катушку, будет понятно как сделать электрическую переноску, массой более 20 кг.

Где взять катушку

Есть два варианта:

Сделать/заказать сварную раму, выпилить из толстой фанеры два круга, купить шпилек, болтов и гаек, собрать вот такую конструкцию.
Себестоимость изделия составит 1.5-2 тысячи рублей.
Купить катушку без кабеля ценой 300-500 рублей.

Но дополнительно потребуется комплект электроустановочных изделий с защитой IP44, рассчитанные на 32 А.

Ключевые этапы изготовления и сборки катушки для удлинителя

Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.
Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

Изготовление удлинителя: пошаговая инструкция

Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:

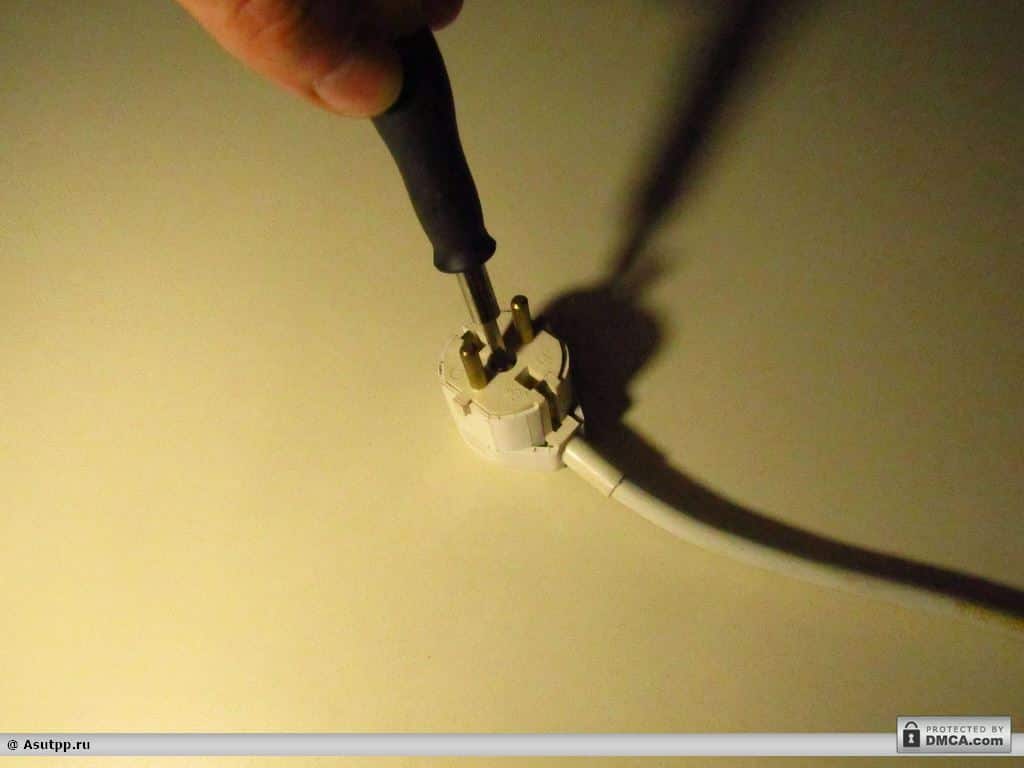

Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться.
Рис. 1: разберите вилку
Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом.
Рис 2. разделайте кабель
Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 — 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию.
Рис. 3. Зачистите концы

Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.

В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
Все эти процедуры проделайте и для второго конца провода.
Соедините концы провода с концами вилки и соберите ее.
Рисунок 4: подключите провод к выводу вилки

Рис. 5: соберите вилку

Разберите электрическую розетку или блок розеток, в зависимости от того, что вы подключаете.
Рис. 6: разберите блок розеток

Что вам понадобится для изготовления удлинителя?

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

разборная штепсельная вилка;
кабель нужной длины;
закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж. По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

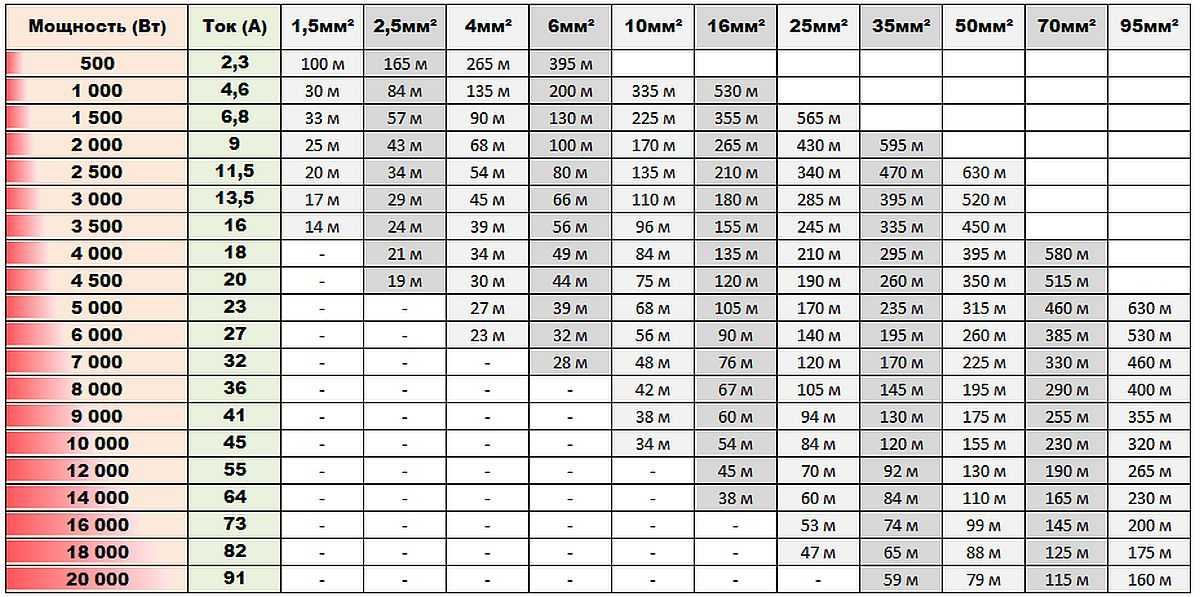

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм 2 .

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Светодиодная переноска на 36 вольт

В гараже будет очень предусмотрительно продумать освещение смотровой ямы. Подходящим вариантом станет использование нескольких ламп на 36 вольт. Такие светильники дают количество света, достаточное для проведения ремонтных работ, при этом, не раздражая глаза.

Светодиодная лента с девятью лампочками.
Основание нужного размера.
Защитная решетка.
Кабель необходимой длины.
Источник питания с напряжением 36 Вольт.

Светодиоды крепятся на любое подходящее основание, края провода соединяют с кабелем и надежно изолируют. Решетка предназначена для защиты лампочек от ударов и падений. Не лишним будет прикрепить крюк, чтобы вешать переноску в нужном месте.

Порядок выполнения работ

В первую очередь готовится печатная плата из куска фольгированного текстолита. На приобретенном куске текстолита размечаем расположение элементов схемы, отмечаем необходимые размеры платы и вырезаем её.

Обезжириваем фольгу, чистим мелкой шкуркой, рисуем карандашом монтажную схему регулятора, соответствующую принципиальной.

Лаком (можно лаком для ногтей) обводим карандашный рисунок. После высыхания лака опускаем плату в ванночку с хлористым железом и вытравливаем медную фольгу не участвующую в работе схемы.

Устанавливаем симистор или тиристор на радиаторе для отвода тепла.

Как сделать электрическую переноску с выключателем

У меня бывали такие случаи, что я включал что-то в переноску, а этот прибор или инструмент не работает. И тогда я начинаю искать, в чём же причина – в электроинструменте или в переноске. А вот если на блоке розеток установлена кнопка с подсветкой, то тогда становится визуально видно, есть ли в переноске напряжение. И круг поиска значительно уменьшается.

Так что давайте в нашу переноску установим кнопку с подсветкой. Можно конечно пойти более лёгким путём и купить в магазине готовый блок розеток уже с кнопкой. Но нам же с вами важен сам процесс монтажа, поэтому кнопку будем устанавливать самостоятельно.

В хозяйственном магазине покупаем кнопку с подсветкой KCD3

При покупке обращайте внимание на технические характеристики. Нужно, чтобы кнопка была рассчитана на напряжение минимум 220 В, обычно на них пишут 250 В, ток 16 А и степень защиты должна быть не меньше чем IP – 55

На кнопке будет три контакта. Два нужны для подключения (коммутации) силы, а третий для подсветки.

Чтобы установить кнопку в наш блок розеток нам нужно вырезать под неё соответствующее отверстие. Для этого можно воспользоваться дрелью и маленьким напильником (надфилем). Насверливаем несколько отверстий, а потом напильником подгоняем под нужные размеры. Главное не переборщить, чтобы кнопка не болталась в корпусе. На кнопке должна быть маркировка, где вход и выход, и где контакт для подсветки.
