Прогрузка автоматических выключателей: устройство, протокол и периодичность проведения

Прогрузка автоматических выключателей – один из методов, используемых для проверки корректности функционирования данного вида устройств и соответствия их установленным госстандартам. Прогрузить выключатель можно установкой, собранной по специальной схеме.

Основы прогрузки автоматов

Автоматический выключатель

Главными функциями автоматических переключателей являются активация и размыкание электрических цепей. Последний процесс инициируется, когда напряжение падает серьезно ниже нормы, цепь перегружается или происходит инцидент короткого замыкания. Когда мастера делают прогрузку автоматов, они преследуют цель проверить корректность функционирования расцепителей, пропуская через них электрический ток, идущий от специально сконструированной установки.

К числу ситуаций, в которых рекомендуется производить данную процедуру, относятся:

капремонт выключателя или иного электрооборудования;
приобретение нового прибора;
окончание ремонта электрической установки.

Схема прогрузки автоматических выключателей

Также производится плановая профилактическая прогрузка с определенной периодичностью, установленной на предприятии. Механизм процедуры основан на воздействии электромагнита на расцепитель, вследствие которого происходит активация последнего и прибор прекращает работать.

Корректно организованная процедура позволит выявить, способно ли устройство предохранить сеть от разного рода неприятных инцидентов. Оно должно защищать от возгорания и избыточных нагрузок (частые явления при повреждениях изоляционного материала проводов и перепадах давления) и от получения пользователем удара электротока в короткозамкнутой цепи.

Если прибор прошел испытания, он признается исправным и годным для рутинного использования.

Устройство для прогрузки АВ

Методика прогрузки автоматических выключателей подразумевает искусственное создание замкнутого контура с опцией постепенной регулировки показателя электротока. Этот принцип использует любой выпускаемый в продажу прогрузочник автоматов. Существуют устройства, рассчитанные на разные значения номинального тока.

Можно собрать установку самостоятельно. Один из примеров – конструкция с использованием трех видов трансформаторных устройств: одно из них отвечает за нагрузку, другое работает с электротоком, третье – лабораторный автоматический прибор. Также в схему входят шунтовой амперметр, управляющий ключ, секундомер и кабели.

Функция последних – соединять выключатель, подвергающийся испытаниям, с выводами контролируемого тока. Такая конструкция может создать на вторичной катушке трансформатора нагрузки электроток около 50 А.

Можно использовать ее и для тестирования переключателей, рассчитанных на большие значения тока, но тогда потребуются источник питания и нагрузочный прибор с высокой мощностью.

Методика прогрузки автоматов

Прогрузка автоматов делается по единому алгоритму. Сначала нужно изучить техническую документацию прибора и определить характеристики, которые нужно проверить. Затем тестируется функционирование расцепителей: сначала всегда работают с электромагнитным блоком, затем – с тепловым. Затем результаты заносят в подготовленный протокол о проведенных работах.

Периодичность электроизмерений автоматических выключателей на токи короткого замыкания и перегрузки

Валерий Через какой промежуток времени рекомендуется проверять работоспособность автоматических выключателей в квартире на перегрузки и токи короткого замыкания?

Ответ: Чтобы быть уверенным в работоспособности аппаратов защиты, желательно выполнять электроизмерения автоматических выключателей не менее одного раза в три года, но это Ваше право, так как все измерения (прогрузка) автоматических выключателей должны производится в соответствии с установленными нормами и инструкциями заводов-изготовителей, пределы работы расцепителей должны соответствовать заводским данным.

ПУЭ-7 1.8.8 Испытания электрооборудования производства иностранных фирм производятся в соответствии с указаниями завода (фирмы)-изготовителя. При этом значения проверяемых величин должны соответствовать указанным в данной главе.

1.8.37 Электрические аппараты, вторичные цепи и электропроводки напряжением до 1 кВ Электрические аппараты и вторичные цепи схем защит, управления, сигнализации и измерения испытываются в объеме, предусмотренном настоящим параграфом. Электропроводки напряжением до 1 кВ от распределительных пунктов до электроприемников испытываются по п. 1. 1. Измерение сопротивления изоляции. Сопротивление изоляции должно быть не менее значений, приведенных в табл. 1.8.34. 2. Испытание повышенным напряжением промышленной частоты. Испытательное напряжение для вторичных цепей схем защиты, управления, сигнализации и измерения со всеми присоединительными аппаратами (автоматические выключатели, магнитные пускатели, контакторы, реле, приборы и т.п.) 1 кВ. Продолжительность приложения нормированного испытательного напряжения 1 мин. 3. Проверка действия автоматических выключателей. 3.1. Проверка сопротивления изоляции. Производится у выключателей на номинальный ток 400 А и более. Значение сопротивления изоляции — не менее 1 МОм. 3.2. Проверка действия расцепителей. Проверяется действие расцепителя мгновенного действия. Выключатель должен срабатывать при токе не более 1,1 верхнего значения тока срабатывания выключателя, указанного заводом-изготовителем. В электроустановках, выполненных по требованиям раздела 6, глав 7.1 и 7.2 проверяются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 2 % выключателей распределительных и групповых сетей. В других электроустановках испытываются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 1 % остальных выключателей. Проверка производится в соответствии с указаниями заводов-изготовителей. При выявлении выключателей, не отвечающих установленным требованиям, дополнительно проверяется удвоенное количестве выключателей. 4. Проверка работы автоматических выключателей и контакторов при пониженном и номинальном напряжениях оперативного тока. Значение напряжения срабатывания и количество операций при испытании автоматических выключателей и контакторов многократными включениями и отключениями приведены в табл. 1.8.35. 5. Устройства защитного отключения (УЗО), выключатели дифференциального тока (ВДТ) проверяются в соответствии с указаниями завода-изготовителя. 6. Проверка релейной аппаратуры. Проверка реле защиты, управления, автоматики и сигнализации и других устройств производится в соответствии с действующими инструкциями. Пределы срабатывания реле на рабочих уставках должны соответствовать расчетным данным. 7. Проверка правильности функционирования полностью собранных схем при различных значениях оперативного тока. Все элементы схем должны надежно функционировать в предусмотренной проектом последовательности при значениях оперативного тока, приведенных в табл. 1.8.36.

Этапы заводского тестирования автоматических выключателей

Типовые испытания организуются с целью проверки возможностей и обеспечения точной номинальной характеристики автоматического выключателя. Такие испытания проводятся в специально построенной испытательной лаборатории в соответствие с ПУЭ.

Механическое испытание — это испытание типа механической способности, включающее повторное отключение и включение устройства. Автоматический выключатель должен закрываться и открываться с надлежащей скоростью, и выполнять свою работу и функцию без каких-либо сбоев.

Тепловые испытания проводятся для проверки теплового поведения автоматов. Из-за протекания номинального тока через его полюс в номинальном состоянии, испытуемый выключатель подвергается установившемуся повышению температуры. Повышение температуры для номинального тока не должно превышать 40 °C.

Диэлектрические испытания. Эти тесты проводятся для проверки мощности частоты и импульсного напряжения выдерживаемой емкости. Испытания частоты мощности проводятся на новом устройстве. Испытательное напряжение изменяется с номинальным напряжением выключателя. При импульсных испытаниях на выключатель подается импульсное напряжение определенной величины. Для наружного контура проводятся сухие и влажные испытания.

Испытание на короткое замыкание. Электроустановка подвергается внезапным коротким замыканиям в испытательных лабораториях, и осциллограммы используются, чтобы знать поведение автоматических выключателей во время включения, во время разрыва контакта и после гашения дуги. Осциллограммы изучаются с особым учетом токов возбуждения и размыкания, как симметричных, так и несимметричных напряжений рестрикции, а распределительное устройство иногда испытывается в номинальных условиях.

Регламент испытания автоматического выключателя

Плановые испытания проводятся на основании и со стандартами ПУЭ. Эти тесты проводятся на территории завода-изготовителя. Обычные и плановые испытания подтверждают правильность функционирования автоматического выключателя. Некоторые руководящие принципы и рекомендации по этим испытаниям включают регулярное техническое обслуживание и проверку того, что производительность автоматического выключателя соответствует калибровочным кривым производства

Крайне важно, чтобы испытания автоматических выключателей проводились в стабильных условиях при подходящей температуре, чтобы не было никаких отклонений в данных

Виды автоматических выключателей

Самая узнаваемая для пользователей – бытовая серия модульных автоматических выключателей. Они устанавливаются на DIN-рейку и не имеют регулировок характеристик срабатывания. Все уставки расцепителей у модульной серии автоматических выключателей и дифференциальных автоматов отсчитываются от их номинального тока.

Модульный автоматический выключатель

Ток отсечки зависит от буквенного обозначения, стоящего перед значением номинального тока.

Буквенное обозначение	Кратность тока отсечки
В	2-5 от Iном
С	5-10 от Iном
D	10-20 от Iном

Это означает, что реальное значение тока, при котором сработает автомат, лежит в некотором диапазоне. Завод-изготовитель гарантирует, что это будет так.

Тепловые расцепители автоматов модульной серии начинают работу при превышении номинального тока. Время, по истечении которого произойдет отключение, зависит от кратности проходящего через автомат тока перегрузки к номинальному. У автоматических выключателей разных производителей время отключения отличается. Определить его можно по характеристикам, которые определяются по справочным данным на данную серию автоматов. Но и эта величина имеет разброс, поэтому характеристика отключения представляет собой не одну кривую линию, а их семейство, обозначаемое заштрихованной зоной. При определенном токе через автомат ожидаемое время срабатывания лежит в диапазоне, определяемое на границах этой зоны.

Время-токовые характеристики модульных выключателей

До сих пор в распределительных щитках встречаются автоматы, имеющие в своем составе либо только тепловую, либо максимальную защиту. Проверка этих устройств наиболее актуальна, так как их электромеханическая часть отслужила много лет, часть деталей заржавела и недееспособна.

Устаревшие модели выключателей

Следующий вид автоматических выключателей имеет нерегулируемую отсечку и регулируемую тепловую защиту. Для этого на его передней панели есть регулятор, с помощью которого номинальный ток теплового расцепителя изменяется в пределах 0,5 – 1,0 от номинального тока автомата. Такие автоматы применяются для защиты электродвигателей и точной настройки на ток защищаемой кабельной линии, обеспечения селективности защит от перегрузки. Регулятором выставляется ток, при котором начинается работа тепловой защиты. Положение регулятора отражается и на семействе характеристик выключателя.

Прогрузка автоматических выключателей

После проведения всех работ по электромонтажу любого оборудования, обязательным условием считается проверка устройств защиты на КЗ, перегрузки и заземление, в соответствии со всеми нормативами, например ПЭУ и ПТЭЭП.

Любое электрооборудование имеет различные технические характеристики, устанавливаемые производителем. Вот для этого и существует понятие — прогрузка автоматических выключателей или проще говоря их проверка вручную.

Начальная часть. Приборы защиты (автоматические выключатели) имеют следующие различия в : · количество (номинальная величина) тока, которое допускается для эксплуатации в штатном режиме; ·количество тока, при котором непосредственно срабатывает защита при КЗ или перегреву (ток запуска защиты); · интервал временной при КЗ или перегреве (время защитного срабатывания); Говоря простым языком, прогрузка автоматов – это их проверка на работоспособность, исходя из их технических характеристик. Для проведения таких испытаний используется электролаборатория, где специализированный персонал, прошедший обучение, проводит необходимые действия.

В чем заключается методика прогрузки автоматических выключателей.

Методика прогрузки автоматов будет рассмотрена на примере обычного бытового автомата номинальным током 6 А. Как и многие похожие автоматы, он имеет 2 ступени защиты – от перегрузки, или как ее еще называют тепловую, а также электромагнитную. На данном примере будет проведена проверка обеих и в первую очередь изучается паспорт изделия, в нем есть график срабатывания защиты, исходя из него, можно узнать такие характеристики: 1. Автоматический выключатель имеет зону электромагнитного (мгновенного) срабатывания, интервалом от 5 до 10 кратного числа к величине тока. Проще говоря, мгновенная защита сработает при количестве тока от 30 до 60 А, за интервал времени от 0,01 до 0,02 сек. При таких параметрах защита проверяется током в 48А, при этом время отключения составит 0,01 сек. 2. Защита от перегрузки (тепловая) измеряется током в 18А, за временной интервал от 3 до 80 сек. При несрабатывании автоматического выключателя при таких параметрах проверки или характеристики заведомо выше, то такой автомат считается бракованным или неисправным. Подлежит обязательной замене. Как проводят испытания или что такое методика прогрузки автоматических выключателей. На самом деле весь процесс достаточно прост, берется любой выключатель (автомат), отвечающий характеристикам схемы. В клеммные зажимы для удобства устанавливают либо провода, либо стержни. Затем к удлиненным приспособлениям (стержни или провода) подсоединяются провода прогрузочного устройства и производят тестирование.

Заключительный этап проведения тестирования протокол прогрузки автоматов.

Протокол прогрузки автоматических выключателей

В конце произведенных испытаний (проверка защитных свойств), обязательно составляется специальный документ — протокол прогрузки автоматических выключателей, который состоит в записи примененного тока и временного диапазона срабатывания.

С какой периодичностью проводится прогрузка автоматов.

Несмотря на подробное изложение в данной статье процесса прогрузки и устройства для проведения испытаний, мы не рассмотрели вопрос о периодичности тестирования. В этом плане необходимо обратиться к паспорту автомата, в нем подробно написано, когда и сколько раз нужно проводить испытания. Как правило, проверка проводится чаще, чем рекомендует производитель, составляет примерно 1 раз в 2-3 года. Этого вполне достаточно, чтобы избежать возможных неисправностей.

Сопутствующие вопросы:

Видео прогрузка автоматов

Звоните мы решим все вопросы!

График работы: пн-пт с 9:00 до 18:00

Прогрузка автоматических выключателей лучшая цена в Москве

НАИМЕНОВАНИЕ РАБОТ	ЕДИНИЦА ИЗМЕРЕНИЯ	ЦЕНА
Испытание автоматических выключателей	1-полюсный автомат	90 руб.
3-полюсный автомат: до 50 А до 200 А до 1000 А> 1000 А	180 руб. 230 руб. 360 руб.430 руб.

Электротехническая лаборатория«МОСЭНЕРГОТЕСТ» предлагает услуги по проведению электроизмерения. Среди них – прогрузка автоматов и автоматических выключателей, которую мы осуществляем на коммерческих и жилых объектах в Москве по выгодным ценам.

Проверка работоспособности электроустановок играет важнейшую роль при монтаже различного оборудования. От нее зависит бесперебойная работа электросети, а также безопасность людей, находящихся в помещении. Проверка автоматов защиты входит в спектр услуг по тестировании элекроустановок: она дает гарантию безопасной работы оборудования. Проводится она на заключительном этапе электромонтажа. Согласно ПУЭ, аппараты защиты должны иметь показания, соответствующие номинальным данным.

Основные характеристики автоматических выключателей

К числу основных характеристик автоматических аппаратов защиты относятся следующие:

Номинальный ток: допустимая величина тока при работе сети в нормальном режиме.
Время отключения автоматического аппарата защиты. То есть время срабатывания защиты при коротком замыкании или перегрузке.
Ток срабатывания защиты. То есть характеристики величины тока во время перегрузки или короткого замыкания.

ГОСТ на автоматические аппараты защиты подразумевает соответствие всех перечисленных величин данным, указанным в технической документации. Во время проверки они и исчисляются.

Устройство прогрузки автоматических выключателей

Устройство прогрузки автоматических аппаратов защиты применяется для проверки первичным током. Выбор таких устройств достаточно широк, поэтому найти то, которое подходит для любого типа автомата и любой величины номинального тока, достаточно просто.

Стандартное устройство состоит из нескольких элементов, в частности:

ключа управления;
лабораторного автотрансформатора;
нагрузочного трансформатора;
амперметра;
трансформатора тока;
секундомера;
соединительных проводов.

Проверяются с помощью такого оборудования автоматы с большим и малым током. При проверке автоматических аппаратов защиты с большим током подключается более мощный нагрузочный трансформатор и источник питания.

Методика прогрузки автоматических выключателей

При осуществлении проверки автоматов проверяются уровень его защиты, например, электромагнитная(то есть, мгновенная), а также тепловая (то есть, с выдержкой по времени). Чтобы осуществить прогрузку, специалисты знакомятся с информацией об автоматическом аппарате защиты, указанной в его техническом паспорте, и находят там график времятоковых характеристик срабатывания.

Электромагнитная защита проверяется восьмикратным током 48, тепловая – трехкратным током 18. В первом случае автомат должен отключиться максимум за 0,01 секунды, во втором – за период от 3-х до 80 секунд. Если при проверке автомат не выключается в течение указанного временного периода, это свидетельствует об его неисправности.

Периодичность проведения прогрузки автоматов и проверки выключателей

Периодичность проведения проверки аппаратов защиты определяется стандартами завода-изготовителя данных устройств. Но, согласно наблюдениям, автоматические выключатели могут выходить из строя гораздо раньше наступления сроков проведения испытаний. Именно поэтому рекомендуется тестировать их не реже, чем раз в три года. Это позволит избежать различных последствий, вызванных поломками в автоматических аппаратах защиты.

Кстати, касается все вышеизложенное не только автоматов, установленных на предприятиях, но и устройств, используемых в быту.

Протокол прогрузки автоматических выключателей по ПУЭ

После проведения проверки, все данные по наводимому току и выдержке по времени, полученные в результате испытаний первичным током, заносятся в протокол. В случае обнаружения неисправностей, составляется дефектная ведомость, в которой указаны неполадки и даны рекомендации по их устранению согласно ПУЭ

Электролаборатория«МОСЭНЕРГОТЕСТ» осуществляет прогрузку автоматических выключателей максимально качественно и профессионально. Наши специалисты имеют необходимые группы допуска для проведения таких типов работ.

Если вы решили сделать заказ, напишите нам в форме обратной связи, обозначив свою проблему. Спустя короткий промежуток времени с вами свяжется наш специалист.

Проверка работы расцепителей автоматических выключателей

Основная часть испытаний автоматов — это проверка исправной работы их расцепителей. Дополнительно проверяется качество монтажа выключателей, затяжка контактов, соответствие защитного оборудования проектной документации, но эти параметры уже второстепенны.

Существует большое количество модификаций автоматических выключателей: воздушные, модульные, предназначенные для защиты двигателей, в литом корпусе. Самыми распространенными являются модульные автоматические выключатели, устанавливаемые на монтажную рейку (DIN-рейка), поэтому целесообразно будет рассмотреть ход проверки на их примере.

После срабатывания одного из расцепителей автоматически выключатель выполняет свою функцию — отключает питание определенного участка цепи. Расцепители по типу могут быть тепловыми или электромагнитными, но в современном оборудовании чаще всего используют оба типа для наиболее надежной защиты. Автоматы с одним типом расцепителей имеют гораздо более узкую сферу применения.

Автоматы с тепловыми расцепителями обеспечивают защиту электросети от перегрузки линии. Такой расцепитель представляет собой двухслойную биметаллическую пластинку. Когда возникает перегрузка, этот элемент выключателя нагревается. Под воздействием температуры происходит деформация пластины, что и приводит к расцеплению.

Электромагнитные расцепители нужны для защиты линии от разрушительного воздействия тока короткого замыкания (КЗ). Этот элемент прибора представляет собой соленоид с подвижным сердечником. Механизм расцепления приводится в действие сердечником, который втягивается магнитным полем, созданным под воздействием токов КЗ.

В свою очередь электромагнитные расцепители подразделяются на типы в зависимости от временных и токовых характеристик, то есть от того, за какое время и токи какой силы приводят выключатель в действие. Обозначаются типы электромагнитных расцепителей заглавными латинскими буквами. К наиболее распространенным относятся типы, соответствующие буквам B, C, D.

В этих элементах мгновенное расцепление происходит при таких стандартных диапазонах:

B — в диапазоне от 3-кратного до 5-кратного номинального тока; С — в диапазоне 5-10-кратного номинального тока; D — 10-20-кратного номинального тока.

При низких пусковых токах в системе допустимо использовать автоматы с расцепителями типа B. В этой же сети целесообразно установить входной автомат с характеристиками C. Эти же устройства допустимо устанавливать в сети с умеренными пусковыми токами. Для защиты линии с высокими пусковыми токами подходят автоматы типа D.

ГОСТ Р 50345-2010 “Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения” регламентирует, как и какие именно автоматы нужно испытывать.

В эксплуатации у отдельных потребителей ещё находятся автоматы старых годов выпуска, которые до сих пор по разным причинам не заменили на современные. Причины этого могут быть разными, но так как установка автоматических выключателей является одним из способов защиты от поражения электрическим током, необходимо быть уверенным в их работоспособности.

Сразу скажу, что автоматы без мгновенного расцепителя (такие, как АБ25, А3161, АЕ20ХХ и т.п.) или предохранители пробкового типа (в обиходе — пробки) несомненно нужно заменить на современные, так как они не защищают от короткого замыкания, особенно если проводка – ровесница автоматов.

Каков же срок службы автоматов? Как правило, производитель указывает срок службы не менее 8-15 лет, и оговорено количество циклов срабатывания… Но это не значит, что по истечении этого срока автомат обязательно необходимо заменить. Фактически срок годности в нормативно-технической документации отсутствует. И в самом деле: автомат – не котлета – не протухнет. Тем не менее условия эксплуатации различных автоматов различаются. Они переносят перепады температур, воздействие механических перегрузок и вибрации, влажности, запыленности и других негативных факторов. Поэтому убедиться в его работоспособности и в соответствии его параметров нормативно-технической документации необходимо.

Если по каким-либо причинам замена автоматов невозможна/проблематична, электролаборатория проводит прогрузку автоматических выключателей специальными приборами и на основании полученных данных делает заключение о возможности дальнейшей эксплуатации аппаратов защиты. Об особенностях прогрузки автоматических выключателей различного назначения можно прочитать в этой статье.

Проверка автомата защиты IEK на подлинность

Вес автомата ИЭК;

ИЭК ВА 47-29 — 87 гр.
ИЭК ВА 47-29М вес 97 гр.
ИЭК ВА 47-60 вес 105 гр.

Для сравнения: Пачка сигарет весит 22-23 грамма. Тонкий смартфон-130-140 грамм, «толстый» смартфон весит 170-180 горамм.

Маркировка ИЭК обязательно латинская IEK;

Старая маркировка автомтов защиты ИЭК

Цвет полоски под логотипом IEK должен точно совпадать с цветом рычага взвода;

Новая, правильная маркировка автомата защиты ИЭК Велика вероятность поддельности автомата ИЭК

На корпусе должна быть нанесена информация об автомате и адрес сайта производителя методом штамповки;

Надписи и схема автомата должны четко просматриваться на фасадной части корпуса.

Выводы

К сожалению, выводы неутешительны. Визуально проверить исправность автоматического выключателя при покупке на 100% нельзя. Но это не значит, что этого не нужно делать. Обязательно покупайте автоматические устройства электроцепей в специализированных магазинах, исключите хозяйственные и гипермаркеты. При покупке произведите визуальный осмотр автомата и по явным признакам, описанным в этой статье, проверьте автомат на подлинность.

{SOURCE}

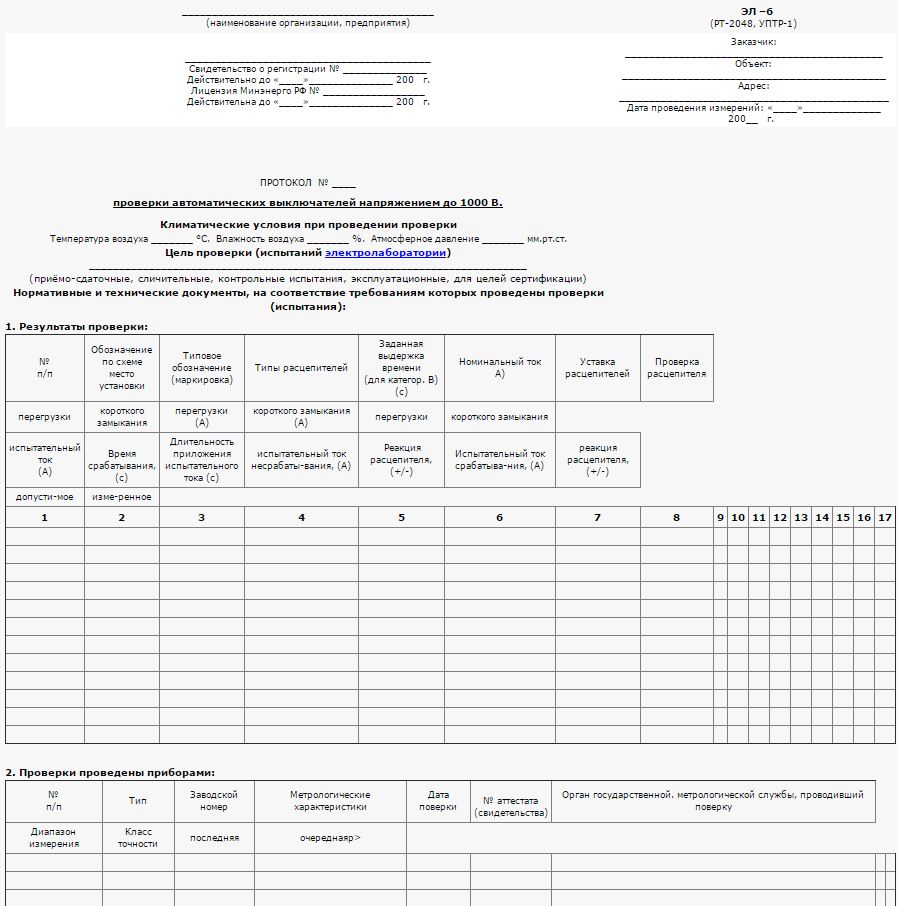

Протокол прогрузки автоматических выключателей

После каждого проведенного испытания подготавливается протокол. Приборы, с помощью которых проводились проверки автоматических устройств, изначально должны быть поверены, что подтверждает наличие свидетельства.

Для заполнения протокола задействуют:

сотрудников, которые прошли подготовку по специальной программе и аттестовались не ниже чем на 3 группу;
главного специалиста, ответственного за работу, имеющего не ниже 5 разряда;
проверяющих, которых должно быть не менее 2.

Важно! При проверке определяется работоспособность электроустановок и электросетей, поэтому неподготовленным работникам выполнять эту задачу не допускается. Специалисты, не прошедшие подготовку, к испытаниям не допускаются

Специалисты, не прошедшие подготовку, к испытаниям не допускаются

При заполнении протокола учитываются следующие нюансы:

вверху справа указываются сведения о заказчике, объекте исследования и конкретное время проверки;
слева вверху указывается информация о лаборатории (название, свидетельство, действие лицензии);
в акте прописывается его номер, какие условия соблюдались при проведении, цель задачи, заполнение таблицы.

Табличные данные:

выключатель с номером;
маркировка и место на схеме;
расцепители, их тип действия;
номинальный ток;
отклик (задержка);
уставка;
проведение проверки короткого замыкания и тока перегрузки.

Оформленные результатыВажно! В документе необходимо поставить печать и обязательна подпись специалистов. Образцы и примеры для заполнения указаны в методичках

Как выбрать автоматический включатель

Люди, не разбирающиеся в электрике, ошибочно предполагают, что лучшим вариантом будет устройство, имеющее высокое значение номинального тока. Но если взять для дома вариант, который может выдержать высокую мощность, то это будет большой ошибкой. В случае перегрузки, которую не может выдержать кабель, не произойдет разрыва цепи. Автомат не будет считать такую ситуацию перегрузкой, поскольку он рассчитан на другой номинальный ток. Разрыв в этом случае произойдет только в случае короткого замыкания, а до этого уже может начаться пожар из-за плавления кабеля. Если же изделие рассчитано на меньшую мощность, то будут происходить частые отключения при включении бытовых приборов. И таким образом автомат быстро выйдет из строя.

Итак, что бы устройство оптимально соответствовало вашей электроцепи, то подбирать его надо опираясь на сечение проводов. А что бы правильно выбрать сечение кабеля, надо учесть мощность всех приборов, которые будут иметься в квартире.

Если у вас однофазная сеть, для ввода следует брать двухполюсной автомат. А для освещения и подключения отдельных приборов высокой мощности (водонагреватель, кондиционер) подойдет однополюсное устройство.

Кроме этого обращайте внимание на производителя. Предпочтение лучше отдавать проверенным брендам, которые зарекомендовали себя на рынке

Продукция малоизвестной фирмы может не соответствовать заявленным параметрам, в этом случае автомат может не сработать при перегрузке или коротком замыкании. А это приведет к выводу из строя электроприборы, проводку и даже может возникнуть пожар.

Зачем нужна прогрузка токовых автоматов

Значение силы тока, значительно отличающееся от расчётного, практически всегда свидетельствует о неисправности электроустановки. Прирост энергопотребления может вызываться постепенным разрушением элементов электрической схемы, монтажными или коммутационными ошибками либо коротким замыканием.

Испытание автоматических выключателей искусственно созданным аномальным током (сверхтоком) называется прогрузкой выключателя. Оно помогает установить, будет ли своевременно прервана подача электроэнергии (разрыв цепи) до возникновения серьёзных последствий при перегрузках электросхемы, так как:

сверхток приводит к перегреву проводника, что грозит его возгоранием либо становится причиной повреждений электрооборудования;
наибольшую опасность представляют короткое замыкание, при которых на корпусах электрооборудования могут появляться заряды, чьи потенциалы угрожают здоровью людей.

Проверка автоматических выключателей

Здравствуйте уважаемые посетители сайта «В гостях у Самоделкина». В этой заметке будет описан вопрос проверки автоматических выключателей, которые устанавливают в электрощитке квартиры, дома и других строений.

Автоматический выключатель (автомат) — это коммутационное устройство, предназначенное для защиты электрической сети (проводки) от сверхтоков. То есть от коротких замыканий и перегрузок. Определение «коммутационное» означает, что данное устройство может включать и отключать электрические цепи, другими словами производить их коммутацию. Рекомендуется проводить проверку автоматов 1 раз в 3 года. Даже новые, купленные в магазине с соответствующими сертификатами, автоматы требуется проверять перед установкой в электрощиток.

Для тест-проверки автоматов была собрана измерительная установка по схеме, представленной на Рис.1

Использовался ЛАТР на 9А (Рис.2). Понижающий трансформатор ТС-270 (сердечник ПЛ-25х45) был перемотан из ТСА-270. Алюминиевые обмотки c ТСА-270 были удалены (и давно). Первичная обмотка из 2-х секций намотана проводом ПЭВ 0,8мм (275 + 260 вит)

На фото Рис.3 показано пробное включение транса через лампочку. Вторичная обмотка намотана многожильным кабелем в резиновой изоляции – 6 витков (Рис.4).

Время выдержки замерялось секундомером Агат (Рис.5).

Температура окружающего воздуха при измерении фиксировалась термометром (Рис.6).

Тарировка тока осуществлялась посредством шунта 75ШС-20А-0,5 (Рис.7)

До тока 23А использовался непосредственно 75ШС-20, свыше использовался шунт из стальной ленты (Рис.8).

И на большие(~64А) токи использовался токовый трансформатор (Рис.9) Первыми проверке (прогрузке) подверглись автоматы, которые стоят в щитке на лестничной площадке нашей квартиры. Стоят после счетчика (Рис.10, Рис.11).

Квартира не новая, а можно сказать старая, панельная. Стояли автоматы на 16А типа АЕ1031 – 2 УХЛ4 (3 штуки). Запитаны от одной фазы с разбивкой на 3 ветки. Время-токовые характеристики на эти автоматы (нашел не сразу в Инете) показаны на Рис.12. Обнаружилась неприятная особенность у этого типа автоматов – у них нет электромагнитного расцепителя. Только тепловой расцепитель. Чем это опасно? Тем, что при жестком КЗ (коротком замыкании в сети) при большом токе не будет быстрого срабатывания автомата (отключения). Многое может выгореть.

Результаты прогрузки автоматов типа АЕ1031 – 2 сведены в таблицу 1. Прогрузку делал по европейским нормативам (МЭК), чтобы и сравнить с современными…..

По результатам АЕ1031-2 (16А) отправлены в утиль. Результаты прогрузки автоматов типа ИЭК (и других, которые были) сведены в таблицу 2

Время-токовые характеристики на автоматы IEK показаны на Рис.13

Как я уже говорил электропроводка в квартире старая алюминиевая. Поэтому автомат желателен типа В. Но, купленный новый автомат IEK BA47-29 1P 10А, типВ (№4 в таблице 2) у меня не прошел… Вернул в магаз с выкупом IEK 10A (тип С).

На старых автоматах стояла стальная обьединяющая перемычка (грязная). Заменил на алюминиевую от радиатора охлаждения (Рис.14).

Отрезал DIN-рейку =14см. Разметил 2 отверстия под DIN-рейку на стальном листе ящика, засверлил, нарезал резьбу М5 с помощью инструментов на Рис.20

Закрепил на винты М5 DIN-рейку под новые автоматы (Рис.15).

Так как корпуса новых автоматов IEK уже старых АЕ1031, то вырезал из текстолита (=2мм) пластинку, чтобы закрыть щели (Рис.16).

Окончательная сборка показана на фото ниже. И в окончании фото внешнего вида. Вот совсем недавно сгорела квартира на 3 этаже на ул Котовского (Новосиб) Пожарная машина с лестницей не смогла подъехать из-за припаркованных у дома машинок.

Комментарий из НГС :

Причина банальна. При ремонте люди тратят большие деньги на финишную отделку (ее видно), технику всякую и мебель . То что не видно — считают тратить деньги не надо и зря. Обязательно должна быть защитная автоматика (от проверенных брендов) — АВ, РН, УЗИП и т.д.
